2026 ASME規範更新下 P91/P92退應力熱處理(SRHT)之應變率界定與冷作彎管取代傳統銲接之結構應力與良率分析報告 (Analysis Report on Strain Rate Definition for P91/P92 SRHT and Structural Stress and Yield of Cold Bending Replacing Traditional Welding Under the 2026 ASME Code Updates)

/ Uncategorized / 作者:

一、 緒論與高能管線發展之產業背景

在全球能源結構急遽轉型與深度減碳的嚴峻要求下，現代大型火力發電與天然氣複循環發電廠（Combined Cycle Power Plant, CCPP）正全面朝向超臨界（Supercritical, SC）與超超臨界（Ultra-Supercritical, USC）的熱力學極限發展。為彌平風能與太陽能等再生能源的間歇性與不穩定性發電特性，傳統作為穩定基載（Base-load）的火力發電廠必須轉型為調峰（Peaking）機組，頻繁進行啟停（Start-up and Shutdown）與深度負載調變。以當今主流的H級燃氣渦輪機（如GE 7HA.03、Siemens SGT6-9000HL或MHI M501JAC）為例，聯合循環淨熱效率已突破百分之六十四，且被要求具備極高的動態升降載速率。在此極端運轉模式下，連接熱回收蒸汽發生器（HRSG）與汽輪機之間的主蒸汽（Main Steam）與高溫再熱（Hot Reheat, HRH）管線系統，必須在溫度超過600°C至650°C、內部壓力高達15 MPa至35 MPa的嚴苛條件下服役，並持續承受頻繁的熱膨脹循環應力與長期的潛變損傷（Creep Damage）。

為滿足此極端熱力學環境之材料強度要求，現代發電廠的高能管線廣泛採用了潛變強度強化鐵素體鋼（Creep-Strength-Enhanced Ferritic Steels, CSEF）。其中，歸類於ASME P-No. 15E群組的ASTM A335 Grade P91（9Cr-1Mo-V-Nb）與新世代的P92（9Cr-0.5Mo-1.8W-V-Nb）高合金鋼，憑藉其卓越的抗高溫潛變性能、較低的熱膨脹係數以及優異的抗氧化能力，成為業界建構高能管線的絕對首選。與傳統低合金鋼（如P22）相比，P91/P92的應用可使管線壁厚顯著縮減達百分之六十，進而大幅降低系統的整體自重與熱膨脹應力，並將熱疲勞壽命提升十至十二倍。

然而，CSEF鋼材的卓越機械性能並非單純源自其化學成分，而是高度且極端地依賴於其經過精確熱處理後所形成的特定微觀結構。傳統管系設計在處理空間轉向或分支時，高度依賴於1.5D短半徑或標準長半徑之鍛造對銲彎頭（Butt-Welded Elbows）。長期的運行數據與失效分析充分表明，P91與P92鋼的多道次銲接接頭往往是整個高壓管網中最脆弱的環節，極易在熱影響區（Heat Affected Zone, HAZ）誘發災難性的第四型潛變破裂（Type IV Creep Cracking），導致原先設計壽命達十萬小時的管件，往往在服役不到三萬小時便發生突發性爆管。

為徹底消除銲縫帶來的不連續性缺陷，國際管線工程界正經歷一場典範轉移，逐漸採用一體成型之大半徑冷作彎管（Cold Bending）工法來取代傳統的對銲彎頭，實踐「以彎代銲」之設計理念1。但冷作加工引入的高密度塑性應變對CSEF鋼材的高溫微觀結構穩定性構成了新的致命威脅。鑑於過去二十年間頻發的早期失效案例，美國機械工程師學會（ASME）在最新修訂並將於2026年強制實施的B31.1動力管線規範（Power Piping Code）與BPVC Section I鍋爐與壓力容器規範中，針對P-No. 15E材料的冷彎應變率界定、退應力熱處理（Stress Relief Heat Treatment, SRHT 或 PBHT）、結構應力演算法（B31J），以及涵蓋管線系統（Covered Piping Systems, CPS）的數位化品質管理，提出了極度嚴格的強制性法規。本報告將以深度學術分析的形式，全面剖析2026版ASME規範體系下，P91/P92冷彎應變控制之物理冶金學機制、熱處理熱力學邊界、巨觀結構力學演算法，以及全生命週期之數位良率追溯策略。

二、 P91/P92鋼材之物理冶金特性與微合金化機制

要深刻理解ASME規範為何對P-No. 15E材料的冷作應變與熱歷史施加如此嚴苛的限制，必須從其化學成分設計、微合金化（Micro-alloying）的協同效應，以及高溫強化相的熱力學演變著手。

2.1 化學成分與合金元素之協同效應

P91（UNS K91560）與P92（UNS K92460）的核心設計理念在於利用精確調配的合金元素來穩定馬氏體基底，並促進抗高溫潛變的奈米級碳氮化物析出。根據ASTM A335規範，這些材料的化學成分被嚴格限制在特定區間。

核心合金元素 P91 (Grade 91) 質量百分比 (%) P92 (Grade 92) 質量百分比 (%) 冶金功能與微觀影響
鉻 (Cr) 8.00 – 9.50 8.50 – 9.50 顯著提高高溫強度、抗氧化性與抗蒸汽腐蝕能力。是形成M23C6碳化物的主要金屬元素。
鉬 (Mo) 0.85 – 1.05 0.30 – 0.60 透過固溶強化（Solid Solution Strengthening）提高潛變抗力與彈性限度。
鎢 (W) – 1.50 – 2.00 P92特有。以鎢取代部分鉬，大幅增強固溶強化效應，並減緩高溫下碳化物的粗化速率，使P92具備比P91更高的極限潛變強度。
釩 (V) / 鈮 (Nb) V: 0.18-0.25, Nb: 0.06-0.10 V: 0.15-0.25, Nb: 0.04-0.09 強烈的碳氮化物形成元素。與碳、氮結合成極細小的MX相，提供強大的彌散強化（Dispersion Strengthening）。
氮 (N) 0.030 – 0.070 0.030 – 0.070 穩定奧氏體相，並與釩、鈮結合形成熱力學極其穩定的碳氮化物（MX相）。
鎳 (Ni) / 錳 (Mn) Ni: ≦0.40, Mn: 0.30-0.60 Ni: ≦0.40 , Mn: 0.30-0.60 雖然可提升韌性，但會強烈抑制並降低下臨界相變溫度（AC1）。ASME特別規定若Ni+Mn含量過高，將迫使回火溫度上限下調。

2.2 微觀組織強化機制與回火板條馬氏體

P91與P92鋼材的極致潛變強度，完全依賴於極其精確的顯微組織。在鋼廠製造階段，材料必須經歷1040°C至1080°C的正常化（Normalizing）處理，使所有合金元素與碳化物完全固溶於奧氏體基體中，隨後以足夠快的冷卻速率（通常為空冷）降至室溫（低於馬氏體轉變終止溫度Mf），以獲得完全的新鮮馬氏體組織。隨後，必須進行730°C至780°C的高溫回火（Tempering）處理。

此一「正常化與回火（N&T）」程序形塑了決定潛變壽命的三大微觀強化網絡：

  1. 高位錯密度的馬氏體基底（Matrix）： 回火板條馬氏體（Tempered Lath Martensite）內部保留了適度的位錯網絡，提供了基礎的降伏強度與變形阻力。
  2. 晶界釘扎相（M23C6碳化物）： 富含鉻與鐵的大型碳化物（尺寸約100至300奈米），主要沿著原奧氏體晶界（Prior Austenite Grain Boundaries, PAGBs）與馬氏體板條邊界大量析出。這些顆粒宛如微觀釘子，藉由強大的釘扎作用（Pinning Effect）有效阻礙高溫環境下的晶界滑移（Grain Boundary Sliding）與板條粗化。
  3. 亞晶內部彌散強化相（MX碳氮化物）： 富含釩與鈮的MX型碳氮化物（尺寸極微細，約20至50奈米），均勻且密集地彌散分佈於馬氏體板條內部。這些奈米級析出物能有效釘扎應力驅動下的位錯攀爬（Dislocation Climb）與次晶界遷移，是提供長期潛變阻抗的核心驅動力。

任何在後續製造、銲接或管線彎曲成型過程中引入的熱歷史偏差或巨大冷作應變，若未經適當的熱處理予以消除，皆會直接摧毀此一精密的微觀力學平衡，導致材料性質的災難性退化。

三、 銲接熱影響區(HAZ)之先天缺陷與Type IV潛變破裂

傳統管線建置在空間轉向與分支處高度仰賴1.5D對銲彎頭或三通，這使得管網中佈滿了圓周銲道。要理解冷作彎管取代傳統銲接的必要性，必須深入剖析銲接熱影響區（HAZ）的冶金退化機制。

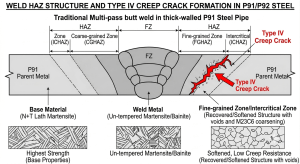

3.1 銲接熱影響區之微觀梯度與材料脆化

在銲接過程中，母材經歷了劇烈的非平衡熱循環，導致HAZ形成極度不均勻的微觀亞區（Subzones）。這些亞區的力學性質差異，是引發早期斷裂的物理根源。

  • 粗晶熱影響區（Coarse-Grained HAZ, CGHAZ）： 峰值溫度遠高於AC3（上臨界溫度），導致原始碳化物完全溶解，失去對晶界的釘扎力，奧氏體晶粒發生急遽粗化。冷卻後轉變為高碳、高硬度的脆性馬氏體。
  • 細晶熱影響區（Fine-Grained HAZ, FGHAZ）： 峰值溫度剛好越過AC3，部分碳化物未完全溶解，抑制了晶粒生長，形成極細的晶粒結構。在銲接態（As-welded）下，此區域的破裂韌性極低，超過96%呈現脆性斷裂特徵，裂紋擴展能量（Crack Propagation Energy, Ep）近乎耗盡。
  • 臨界熱影響區（Intercritical HAZ, ICHAZ）： 峰值溫度介於AC1與AC3之間。材料發生部分奧氏體化，碳化物發生不完全溶解與粗化。冷卻後形成軟化的鐵素體與少量新馬氏體的混合組織。

3.2 裂紋萌生與第四型（Type IV）潛變破裂機制

在實際高溫高壓服役環境下，管線承受著內部壓力引發的環向應力以及系統熱膨脹引發的軸向彎矩。由於FGHAZ與ICHAZ區域在經歷銲接熱循環後，其穩定的M23C6與MX析出相遭到破壞與溶解，導致該區域的高溫潛變強度大幅低於母材與銲縫金屬。

當系統承受交變熱應力與長期潛變應力時，應變會高度集中於這些局部軟化帶。位錯在粗化的碳化物周圍塞積，促使微孔洞（Creep Cavities/Voids）在晶界處優先形核。隨著服役時間推移，這些微孔洞逐漸連結成宏觀裂紋，最終在母材與HAZ交界外緣引發突發性、低延展性的斷裂，此即產業界聞之色變的第四型（Type IV）潛變破裂。歐洲Šoštanj火力發電廠的失效案例便深刻印證了此點：儘管P91管線銲道通過了標準的DIN EN 288-3檢驗與常規硬度測試，但由於標準檢驗無法精確捕捉ICHAZ極狹窄的微觀劣化帶，管線在580°C至600°C運行期間仍因Type IV裂紋而提早報廢。

基於上述冶金學上的先天缺陷，產業界開始積極推動「多彎少銲」戰略，利用大半徑數控冷作彎管，從物理幾何上徹底消滅應力集中處的銲接熱影響區，達成結構力學與冶金完整性的雙重解耦1。

四、 2026版ASME B31.1規範下之冷作應變率界定與強制性邊界

儘管冷作彎管能根絕HAZ，但室溫下的巨大塑性變形同樣會對P91/P92的微觀穩定性造成毀滅性打擊。冷作加工會導致位錯密度激增數個數量級，引發強烈的應變硬化（Strain Hardening），並大幅消耗材料的殘餘延展性（Residual Ductility）。高密度的位錯網絡不僅提升了硬度，更儲存了龐大的應變能，成為後續高溫服役期間促進碳化物迅速粗化（Ostwald Ripening）、馬氏體板條多邊形化（Polygonization），甚至孔洞形核的熱力學驅動力。

為防範冷加工造成的提早失效，2026年強制實施的ASME B31.1動力管線規範，對P-No. 15E材料的冷作應變設定了極為嚴苛的數學界限與熱處理矩陣。

4.1 外纖維最大應變率（ε）之幾何計算模型

根據ASME B31.1第129.3.4.1段之規定，對於管材彎曲所引發的最大外側纖維塑性應變（Outer Fiber Strain, ε），必須依據以下公式進行強制性量化計算：

ε(%)=×r/R*100%

其中，r為管材之名目半徑（即公稱外徑之半，OD/2）；R為管件彎曲成型之中心線彎曲半徑（Centerline Bending Radius）。 以現代電廠常見的NPS 12主蒸汽直管進行5D冷彎（彎曲半徑為管外徑的5倍）為例，其外弧承受的最大拉伸纖維應變約為10.0%至11.0%。此一應變數值已直接落入法規強制的熱處理區間。

4.2 應變極限值與退應力熱處理（PBHT）決策考量

基於應變率ε的計算結果，新規範將P91/P92的冷彎後續處置嚴格劃分為三個管制區間，並強制對應不同的熱處理策略：

應變率計算值 (ε) 法規處置與熱處理強制要求 (ASME B31.1 2026) 冶金學物理意義與工程影響
ε≤5% 非強制性。 除非設計文件特別要求，否則無須進行彎後熱處理。 塑性變形極小，位錯增殖尚未達到破壞微觀相穩定性的臨界門檻，材料仍保有足夠的韌性與潛變抗力。
5%<ε≤20% 強制要求熱處理。 允許採用局部回火（Subcritical Annealing），溫度嚴格限制於730°C至775°C（1350°F至1425°F）區間，保溫時間依壁厚而定。 該區間內，冷作應力已具備高度破壞性，必須透過熱能驅動位錯重排（Recovery）與殘餘應力釋放。局部恆溫回火可避免高溫奧氏體化帶來的管件塌陷風險，兼顧現場施作可行性。
ε>20% 強制執行全組件之完全正常化與回火（Full N&T）。 加熱至1040°C以上重新奧氏體化，再行空冷與高溫回火。嚴禁僅做局部處理。 極端塑性應變已徹底摧毀原始的回火馬氏體板條與析出相網絡，局部回火將引發異常恢復與晶粒粗化。唯有透過全管長的高溫相變重置（Phase Reset），方能挽救其蠕變壽命。

4.3 銲接強度折減係數（W）之懲罰機制與設計挑戰

新規範同時引入了強大的設計懲罰機制：若管線元件冷作成型應變超過15%，且未能依規範執行完全的正常化與回火（N&T）重置熱處理，設計工程師在核算管線最小壁厚時，必須強制套用銲接強度折減係數（Weld Strength Reduction Factor, W）。 管壁厚度設計公式將修正為：

tmin=(P×Do)/2(S×E×W+P×Y)

對於P91與P92鋼，此W係數會隨著服役溫度與時間的累積而急劇下降。在高溫環境下運行達到十萬小時後，W值可能衰減至0.75甚至0.7的低谷。引入W係數將迫使管壁厚度大幅增加，而過厚的管壁會顯著提升系統的幾何剛度，導致熱膨脹受阻，反而在機組頻繁啟停時加劇熱疲勞（Thermal Fatigue）損傷。因此，將冷彎應變精確控制在20%以內，並落實局部彎後熱處理（PBHT），是規避W係數懲罰並打破設計惡性循環的最佳策略。

五、 退應力熱處理(PBHT)之熱力學控制與感應加熱最佳化

當冷作彎管的應變率落於5%至20%的區間時，ASME B31.1允許採用局部回火（Local Tempering）來恢復材料性能。然而，P91/P92對熱歷史的極端敏感性，使得此一工序成為成敗的分水嶺。

5.1 下臨界相變溫度（AC1）之偏移與狹窄溫度窗口

P91/P92材料的下臨界相變溫度（AC1）在無應變狀態下通常約為800°C至810°C。但是，冷作變形引入的高密度位錯與龐大的儲存應變能，會改變原子擴散動力學，使得該材料的相變臨界點向下偏移10°C至15°C，甚至更多。這導致局部回火的目標溫度窗口被極度壓縮，必須極為精確地控制在730°C至775°C之間：

  1. 欠回火風險（< 730°C）： 系統無法提供足夠的熱激活能來驅動位錯重排與殘餘應力釋放，材料仍維持極高的硬度與脆性，不僅潛變強度無法發展，更易在服役中誘發應力腐蝕龜裂（SCC）。
  2. 過溫與再奧氏體化災難（> 800°C）： 這是最致命的錯誤。一旦加熱溫度不慎越過變形降低後的AC1紅線，材料將發生局部「再奧氏體化（Re-austenitization）」。此時提供強化的碳化物迅速溶解，冷卻至室溫後，該層將轉變為未經回火的新生馬氏體（Untempered Fresh Martensite）。這種新生相硬度極高（> 400 HV）、極其脆硬，且完全喪失了高溫潛變抗力，形成所謂的「軟管效應（Soft Pipe）」，是引發現場無預警爆管的主因。

為量化熱處理的累積效應，工程上常使用拉森-米勒參數（Larson-Miller Parameter, LMP）進行評估：LMP=T(logt+21)×10-3（其中T為絕對溫度，t為小時）。確保LMP值大於等於21，是確保高溫潛變延展性恢復與硬度下降至安全區間（200–265 HV）的關鍵標準。

5.2 熱傳遞模型與梯度控制帶設計

為了確保PBHT在局部區域平穩過渡，防範在彎管起點與終點產生類似HAZ的第四型劣化微觀結構，必須依據AWS D10.10與ASME B31.1建構嚴謹的溫度控制帶數學模型：

  • 恆溫帶（Soak Band, SB）： 必須涵蓋整個彎曲受應變圓弧段，並向兩側延伸至少管壁厚度t或50 mm（取其小者）。此區域的任何角落都必須維持在730°C}至775°C內。
  • 加熱帶（Heated Band, HB）： 實際佈設熱源的區域。為防止邊緣熱量向未加熱的直管端快速流失，其寬度定義為：HB=SB+2×Lrunout ，其中熱傳導衰減長度 Lrunout=2√(Rint⋅t)（Rint為管材內半徑，t為壁厚）。
  • 梯度控制帶（Gradient Control Band, GCB）： 必須覆蓋隔熱保溫毯的區域，公式為GCB=HB+2×2√(Rint⋅t)。此設計旨在大幅降低軸向熱擴散率，防止管材承受過大的熱應力梯度。

5.3 電阻加熱之侷限與中頻感應加熱（IH-PBHT）之全面勝出

面對壁厚動輒達30 mm至50 mm以上的P91/P92極厚管壁，傳統的陶瓷電阻加熱片（Resistance Heating / Ceramic Pads）面臨無法克服的物理侷限。電阻加熱純粹仰賴管壁外表面（OD）的熱傳導（Conduction）向內壁（ID）傳遞熱量，徑向溫度梯度極大。為確保內壁達到730°C的法規下限，外壁往往被迫加熱至790°C甚至逼近800°C，稍有不慎即突破AC1界線引發再奧氏體化。

相反地，中頻感應加熱（Induction Heating, IH-PBHT）利用電磁感應原理，交變磁場穿透金屬管壁，直接在材料內部激發高密度的渦電流（Eddy Current），引發焦耳發熱（Joule Heating）。這種由內而外同時生成的加熱機制，能將徑向溫差壓縮至極小，實現管壁內外精準鎖定在730°C至775°C的安全窗口中，徹底消除了外壁過熱的冶金風險。同時，IH-PBHT的高效能量轉換大幅減少了工程現場的Scope 1與Scope 2碳排放，契合現代綠色工程與ESG永續目標。

六、 基於ASME B31J與三維FEA之結構應力與柔性分析

雖然冷作彎管在消除銲接HAZ上具備極大的冶金優勢，但在管線系統的宏觀結構力學與柔性分析（Piping Flexibility Analysis）中，極厚壁管件卻面臨了ASME B31J規範演算法帶來的理論挑戰。

6.1 ASME B31J演算法之「剛體悖論」

在ASME B31J的嚴謹演算法框架下，決定平滑彎管應力強度因子（Stress Intensification Factor, SIF或i）與柔性因子（Flexibility Factor, k）的核心無因次參數被定義為「柔性特徵值（Flexibility Characteristic, h）」：

h=T·R1/r22

其中，T為管材標稱壁厚，R1為中心線彎曲半徑，r2為匹配直管之平均半徑。基於此特徵值，理論柔性因子公式近似為ktheoretical≈1.3/h；平面內SIF公式為iin,theoretical=0.9/h2/3。

在傳統薄壁管線中，彎管承受彎矩時會發生卡門橢圓化效應（Karman Ovalization Effect），截面的扁平化賦予了彎管極佳的柔性（k>>1.0）。然而，對於2″ XXS P91（外徑2.375英吋，壁厚0.436英吋）這類具備極端低徑厚比的厚壁管而言，其龐大的金屬截面積與極高的斷面剛度幾乎完全抑制了橢圓化效應。

以2″ XXS規格代入（r22≈0.9399in2）進行計算：

  • 對於傳統5D對銲彎頭（R1=3 in）： h≈1.3916，得出理論柔性因子 k≈0.934。
  • 對於5D大曲率冷作彎管（R1=10 in）： 直覺上過渡平滑的大半徑應提供更佳流線，但因巨大的R1作為分子推升了h值高達6386，導致理論柔性因子暴跌至k≈0.280。

ASME B31J設置了強制性的邊界約束法則：若計算所得之理論柔性因子K或SIF小於1.0，代表其物理變形能力不及同尺寸直管，必須強制收斂至剛性基礎下限值（K=1.0,I=1.0）。這產生了反直覺的「剛體悖論（Rigid-Body Paradox）」，5D彎管在如CAESAR II等軟體中被強制視為絕對死硬的剛體；同時引發了「數學屏蔽效應」，5D彎管極低的面內SIF（理論值0.324）被強制同化為1.0，掩蓋了其大曲率能極大稀釋彎矩集中、降低熱膨脹應力峰值的物理優勢。

6.2 引入高逼真度三維FEA之參數解耦與系統最佳化

若工程師單純套用CAESAR II軟體的B31J預設公式，將無法釋放5D冷作彎管實質上的廣闊安全餘裕，甚至可能因管網剛性被誤判放大，導致汽輪機或泵浦末端管口負荷違規超標。為突破此瓶頸，工程實務必須導入三維高逼真度有限元素分析（FEA）進行虛擬測試。

FEA建模必須忠實映射冷彎成型伴隨的三維幾何變異：

  1. 外背側減薄（Extrados Thinning）： 冷作拉伸導致外壁減薄約10%。
  2. 內腹側增厚（Intrados Thickening）： 冷作壓縮造成管壁金屬堆積，增厚率可達12%。
  3. 截面扁平率（Ovality）： 殘留約3%至5%的橢圓度，並需考量高達35 MPa內壓作用下的「復圓效應（Re-rounding Effect）」，此效應會產生強烈的次級環向彎曲應力，使得最高應力點（Hotspot）發生三維偏移。

透過FEA萃取真實的應力響應後，可依據疲勞關聯法則提取真實的等效SIF。例如，3D/5D彎管的真實等效SIF僅約1.0至1.2，而1.5D對銲彎頭在銲道處的真實SIF往往高達1.8至2.1。同時，透過「兩倍彈性斜率法（Twice-Elastic-Slope Method, M2）」進行極限載荷分析，可單獨提取彎管的持續應力指數（Sustained Stress Index, SSI）。

最終，將這些高保真度的面內SIF、面外SIF、扭轉SIF以及SSI，手動植入CAESAR II的節點自定義欄位中，阻斷軟體對B31J懲罰性剛體公式的自動呼叫。這種「參數解耦技術」精準分離了交變疲勞應力與持續塑性塌陷應力的評估機制，還原了5D彎管真實的微觀彈性響應，成功將系統末端負荷控制在NEMA SM23與API 610等嚴苛標準之內，大幅減少了不必要的重型管架與阻尼器投資。

七、 先進非破壞檢測(NDT)與全生命週期數位良率管理

在解決了冶金物理與宏觀結構力學的難題後，落實2026版ASME B31.1 Mandatory Appendices Q & R（品質管理與文件數位化追蹤）的要求，是確保高能管線運轉安全的最後一哩路。厚壁P91/P92管件的良率，不僅取決於製造與熱處理當下的硬體控制，更高度依賴於全生命週期的數據完整性與可追溯性。

7.1 金相組織評級與硬度窗口驗收

針對經歷冷作與PBHT的P91/P92彎管，硬度測試是快速且直接反映潛變強度復原狀態的關鍵指標。2026年法規與國際電力研究院（EPRI）的實務指引，強烈傾向將合格硬度窗口限縮於 190至250 HBW（或約等同於200-265 HV）。 硬度超標的兩端皆隱藏著災難性風險：低於190 HBW意味著過度回火，碳化物粗大化導致潛變壽命銳減；高於250 HBW則代表回火不足或發生了局部再奧氏體化，材料過硬極易萌生IV型裂紋與應力腐蝕龜裂。

此外，業主驗收階段必須引入高倍率金相檢驗，並嚴格比對「P91顯微組織圖譜（Microstructure Atlas）」。合格特徵必須清晰呈現保留板條狀的回火馬氏體，且碳化物細小、均勻散佈於晶界。檢驗必須排除四種致命缺陷：拒收A（板條消失，轉為等軸鐵素體加粗大碳化物，源於回火過度）、拒收B（未回火之針狀新鮮馬氏體，源於超溫）、拒收C（超過0.5至1.0 μm之粗大Laves相，加速老化），以及絕對禁止的拒收D（晶界微孔洞Cavitation，意味著冷彎撕裂）。

7.2 數位孿生與超音波全聚焦法(TFM)檢測

因應Appendices Q & R的法規強制力，現代管線預製廠已將物聯網（IoT）設備整合至製造執行系統（MES），建構涵蓋全管網的數位孿生（Digital Twin）與數位身分識別（DID）架構。 從原材料入庫起，透過QR Code或RFID射頻標籤自動綁定鋼管爐號（Heat Number）。這條「數位縫線（Digital Thread）」無縫串接了材料測試報告（MTR）、實時冷作應變計算書、感應熱處理期間每一秒的數位化溫度-時間曲線（HT Charts），以及授權檢驗員（AI）簽署的金相與硬度分佈圖。這種防呆系統（Quality Gates）能從源頭阻斷規格不符的材料流入下一工序。

在缺陷檢測方面，傳統射線照相檢測（RT）對人體危害大，且二維底片難以精確量化厚壁深層缺陷。現代檢驗已全面導入超音波全矩陣捕捉（Full Matrix Capture, FMC）與全聚焦法（Total Focusing Method, TFM）技術。根據ASME BPVC Section V Article 4，為了實現法規要求的全體積覆蓋並克服振幅保真度（Amplitude Fidelity, AF）不得超過2 dB的嚴苛限制，檢測策略必須利用聲學影響圖（Acoustic Influence Map, AIM）軟體進行探頭模擬優化。例如，捨棄間距過大的探頭，選用具有64晶片、5 MHz頻率且間距達0.6 mm的「5L64-A2」探頭，以獲取更高的靈敏度指數（Sensitivity Index）。同時，必須摒棄單一路徑掃描，全面採用多組態（Multigroup）設定，結合脈衝反射模式（2T/4T）與串列模式（Self-Tandem, 3T/5T），精準捕捉厚壁深層的微裂紋或潛變孔洞，實現NDT數據的三維視覺化與雲端存檔。

7.3 全生命週期追溯與專案經濟(ESG)綜效

「冷作彎管 + 感應熱處理 + 數位履歷」的三合一整合工法，不僅在技術上完全合規，更為工程總承包（EPC）創造了驚人的商業價值。在資本支出（CAPEX）層面，消除現場大量的極厚壁管件對銲作業，大幅削減了危險動火時間、昂貴銲材耗損，以及曠日廢時的銲前預熱與PWHT等待；數位化品保系統將重工率趨近於零，成功管控了要徑延宕風險。在營運支出（OPEX）層面，徹底消滅銲接HAZ即排除了Type IV潛變破裂的未爆彈；而留存於雲端的數位履歷，結合現場安裝的潛變監測點（Creep Pips），為未來的歲修與預測性維護（Predictive Maintenance）提供了極具保真度的大數據支撐。此外，避免有害銲接煙塵與高耗能電阻加熱，亦完美契合了當代ESG綠色工程減碳指標。

八、 台灣產業實踐與工程實績：以潁璋工程為例

在推動「以彎代銲」與落實ASME新規範的進程中，台灣本土的專業預製廠已具備無縫接軌國際之成熟技術能量。以深耕配管工程四十餘年的潁璋工程興業有限公司為例，其技術佈局與專案實績具體展現了冷作彎管技術在大型建廠專案中的商業與工程價值2。

8.1 三合一整合工法與極端厚壁管加工技術

潁璋工程在業界全面導入了「CNC數控冷作彎管 + 中頻感應彎後熱處理 (IH-PBHT) + 數位履歷 (Digital Resume & QR Code)」之三合一整合工法4。此技術架構精準對接了2026年ASME B31.1對於高應變合金鋼熱處理與全生命週期追溯的嚴格規範。在加工極限上，該公司成功突破了過去仰賴高週波加熱成型的技術瓶頸，具備0.5吋至8吋管徑的冷彎加工能力，並已成功實作於A335 P91 XXS與SCH160S等級之極厚壁無縫合金鋼管，確保材料在不施加高溫的前提下完成高精度的幾何成型與完整的熱歷史管理5。

8.2 克服缺工困境與專案經濟(Cost Down)效益

面對當前工業界嚴重缺乏專業配管與銲接技術工的勞動力斷層，引進高度機械化的連續冷作彎管製程，大幅降低了對傳統電銲人力的依賴程度7。透過從幾何源頭消弭大量圓周銲道，直接省去了昂貴的射線照相檢測 (RT) 費用、等待時間以及判片不合格後的反覆剷修成本4。此一技術革新不僅有效壓縮了現場管線安裝的時間，確保大型專案要徑（Critical Path）的順利推進，更實質達成了業主端降低整體物料採購與建造成本（Cost Down）的終極目標4。

8.3 跨領域大型建廠實績與長期策略夥伴定位

潁璋工程將其大曲率（3D與5D）及1.5D冷作彎管工法，深度整合至包含中鼎工程（CTCI）等國際級EPC統包商的大型專案體系中1。其跨領域的代表性工程實績涵蓋：

  • 發電廠與能源建設： 累計供應超過48,130件複循環電廠專案彎管，並深度參與了森霸電廠、興達電廠與台中電廠等大型燃氣複循環機組的small bore與large bore管線設計與施作2。
  • 石化與重工產業： 累積參與超過88個石化廠建廠專案，涵蓋LNG液化石油氣管線（4″ 40S / 300# 系統）、高壓化學原料管彎製配管，以及鋼鐵廠的CDQ（乾式淬火）彎管專案2。
  • 多元特規應用： 技術能量亦延伸至離岸風力發電所需的客製化灌漿管（特殊R值成型），以及海軍艦艇所需之銅鎳管彎管工程4。

透過這類深度的技術服務模式，優質的預製廠已從傳統的彎管代工商，成功轉型為關鍵配管工程領域的「長期策略夥伴」。從前期的彎管技術諮詢與試彎曲檢驗，到後期的精密感應熱處理與協同出貨，不僅實現了建廠專案的高效風險管控，亦在降低製程耗能與污染上，完美呼應了當代綠色工程與ESG永續發展的核心精神2。

九、 結論

面對全球能源轉型帶來的高頻調峰與極端溫壓工況，具備卓越潛變強度的P91與P92合金鋼雖然成為高能管線的標準配備，但其對銲接熱梯度與冷作應變的極端敏感性亦成為工程安全的雙面刃。針對即將全面強制執行的2026版ASME B31.1與BPVC Section I規範，本研究提出以下三大核心結論：

  1. 規範嚴格界定了外纖維應變5%與20%的管制門檻。為避免高達20%應變區間落入銲接強度折減係數（W）之設計懲罰，必須搭配控制精度極高的中頻感應彎後熱處理（IH-PBHT）。藉由將溫度精確鎖定於730°C至775°C間，能有效回復馬氏體基底與奈米析出相（M23C6與MX）的釘扎網絡，同時迴避冷作造成AC1臨界點偏移所引發的再奧氏體化與「軟管」災難。
  2. 三維FEA解耦技術突破規範演算法之剛體悖論： 大曲率5D冷作彎管能從物理幾何上徹底消滅誘發Type IV潛變破裂的熱影響區（HAZ）。針對極厚壁管件（如XXS）在ASME B31J演算法中所遭遇的「剛體悖論」與「數學屏蔽效應」，工程實務必須導入高逼真度三維FEA。透過還原減薄、增厚與橢圓化之幾何變異，萃取真實的面內外SIF與持續應力指數（SSI），並將交變疲勞與塑性塌陷應力進行參數解耦，方能釋放冷彎管被規範掩蓋的安全餘裕，達成系統終端負荷的安全合規。
  3. 數位孿生與本土實踐推動零缺陷之綠色建造： 緊扣新規範Mandatory Appendices Q & R之強制要求，建置結合IoT、FMC/TFM進階超音波檢測與雲端履歷的數位追溯系統已成為產業標配。如台灣本土業者潁璋工程所展示的三合一整合工法實績，不僅在巨觀力學與微觀冶金上達到完美平衡，解決了工程界嚴重的缺工挑戰，更大幅降低了傳統銲接帶來的碳排放與工安風險。

總結而言，2026年ASME新規範並非僅是文字條文的加嚴，而是對高階動力管線設計、製造與品保哲學的全面重塑。唯有將先進大曲率冷彎技術、綠色感應熱處理、三維應力解耦與全生命週期數位孿生體系深度揉合，方能確保現代高能管線系統在極端熱力學包絡線下，達成真正的長治久安。
