突破ASME B31J剛體悖論之三維高逼真度有限元素分析與參數解耦技術：應用於高壓厚壁管線系統之應力最佳化與API 610負載控制 (Resolving the ASME B31J Rigid-Body Paradox via 3D High-Fidelity Finite Element Analysis and Parameter Decoupling: Application to Stress Optimization and API 610 Load Control in High-Pressure Thick-Walled Piping Systems)

一、緒論與管線應力分析之歷史演進

在現代超臨界（Supercritical, SC）與超超臨界（Ultra-Supercritical, USC）火力發電廠以及大型石化煉油設施中，高溫高壓管線系統的安全性、疲勞壽命與結構可靠度是整體工程設計的核心。長期以來，管線應力工程師主要依賴ASME B31.3（製程管線）與ASME B31.1（動力管線）的附錄D（Appendix D）及其經驗公式，進行管系柔性與應力分析¹。這些傳統公式的基礎，可追溯至1950年代由A.R.C. Markl所進行的四英吋懸臂管（4-inch cantilever tests）疲勞測試實驗²。Markl的基礎研究雖然奠定了半個世紀以來的管線應力評估準則，然而，隨著近代製程條件向極端高溫與極端高壓邁進，傳統附錄D中高度簡化且缺乏方向性的應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k -factor）逐漸顯露出其在複雜幾何與特厚壁管件上的評估盲點。

為了解決上述技術侷限，ASME B31J（管線與管線組件之應力強度因子與柔性因子規範）的全面發布與強制導入，促使管線應力分析領域經歷了一場重大的典範轉移¹。目前，ASME B31.3與B31.1規範已逐步移除傳統的附錄D，並明確指示工程師應採用B31J來獲取更為精確的實驗與有限元素分析（FEA）驗證數據¹。ASME B31J透過大量的物理測試與數值模擬，針對各種管件提供了具備面內（In-plane）、面外（Out-of-plane）與扭轉（Torsional）方向性的精細SIF與 k 因子³。此外，最新版規範更進一步修正了膨脹應力的應力範圍因子（Stress-range factor, f），將其定義為f = 20N^-0.333≦ 1.2（其中 N 為循環次數），使得熱膨脹應力範圍的允許值變得更為保守且符合真實疲勞物理現象¹。

更具歷史意義的是，ASME B31J在理論演算法上，徹底將用於評估交變疲勞的SIF，與用於評估持續載荷下塑性塌陷的持續應力指數（Sustained Stress Index, SSI）進行了全面解耦³。過去舊版規範中，工程師常以0.75i 作為持續應力的放大乘數，這種以疲勞公式反推靜態崩塌的做法缺乏嚴謹的極限力學基礎⁶。有鑑於此，B31J導入了兩倍彈性斜率法（Twice-Elastic-Slope Method, TES）來重新定義管件的極限承載力，為防塑性塌陷分析提供了獨立的參數體系³。

儘管ASME B31J顯著提升了整體管系設計的安全性，但對於極端厚壁管件（如徑厚比 D_o/t≦10的XXS級管材），規範內建的強制性邊界約束法則卻引發了嚴重的「剛體悖論（Rigid-Body Paradox）」⁴。這種演算法上的防呆機制，導致具備優異流線幾何的3D或5D一體成型冷作彎管在商業管線應力分析軟體（如Hexagon CAESAR II或Bentley AutoPIPE）中，被判定為幾乎無變形能力的絕對剛體⁴。這不僅抹殺了冷作彎管在抗疲勞上的物理優勢，更會產生極度失真的熱膨脹端點推力，嚴重違反API 610離心泵浦或NEMA SM23汽輪機的管口負載極限標準⁴。

為突破此一演算法瓶頸，本研究深入探討導入三維高逼真度有限元素分析（3D High-Fidelity FEA）之必要性。透過精確模擬冷彎成形過程中的各項真實物理幾何特徵，萃取脫離剛體悖論限制的真實SIF與SSI¹⁰。最終，本研究將展示如何將這些微觀力學數據反向植入CAESAR II中進行參數的全面解耦，還原管系的真實微觀柔性，並進一步探討此最佳化技術如何大幅減少高價位管架的資本投資（CAPEX），以及免除極端合金管材（如P91）昂貴的銲後熱處理（PWHT）程序。為透徹理解此最佳化技術之核心邏輯，首先必須深入剖析B31J規範底層的數學框架及其引發剛體悖論之成因。

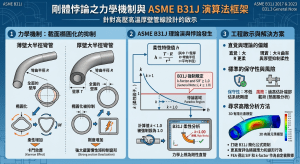

二、 ASME B31J理論演算法框架與「剛體悖論」之力學機制

2.1 柔性特徵值（Flexibility Characteristic）之幾何定義

在ASME B31J的理論數學框架下，主導非分支管件（如彎頭Elbow、冷作彎管Bend）力學特徵的核心無因次參數為「柔性特徵值（Flexibility Characteristic）」，通常以符號 h 表示。該參數直接反映了管件幾何形狀對其剛性與應力集中程度的影響。其幾何定義公式為：

h=T⋅R₁/r₂²

其中，T 為管件名義壁厚，R₁ 為管件之中心線彎曲半徑，而 r₂ 為匹配直管之平均半徑，其計算方式為r₂=(D₀-T)/2，其中D_o 為管件外徑⁴。

依據ASME B31J規範表1-1（Table 1-1）之基礎公式，針對非分支之彎管或彎頭，其面內應力強度因子（In-plane SIF, i_in）與面外應力強度因子（Out-of-plane SIF, i_out）分別由以下冪次函數定義：

i_in= 0.9/h^2/3

i_out = 0.75/h^2/3

而理論柔性因子（Flexibility Factor, k）的計算公式，在多數商用演算法中則近似為k=1.65/h（或在CAESAR II的預設演算法中採用類似 1.3/h 至 1.65/h 的推演基準）⁴。

為了具體量化剛體悖論的形成機制，我們以火力發電廠常見的高溫高壓蒸汽主管線——NPS 4 XXS P91 合金鋼管為例。其幾何參數為：

外徑D_o=4.500 英吋，名義壁厚T=0.674 英吋。

由此可計算其平均半徑r₂=(4.500-0.674)/2=1.913 英吋，其平方值r₂²≈3.6596 inch² ⁴。

針對傳統的 1.5D 對銲短半徑彎頭（其彎曲半徑R₁=1.5×4=6 英吋），其柔性特徵值為：

h_1.5D=(0.674×6)/3.6596≈1.105

針對一體成型的 3D 冷作長半徑彎管（其彎曲半徑R₁=3×4=12 英吋），其柔性特徵值為：

h_3D=(0.674×12)/3.6596≈2.210

若以k=1.3/h 作為理論比較基準，將上述h 值代入理論公式，可得出

1.5D彎頭的理論柔性因子k≈1.176（理論i_in≈0.842, i_out≈0.702）

3D彎管的理論柔性因子k≈0.588（理論i_in≈0.530 , i_out≈0.442）⁴

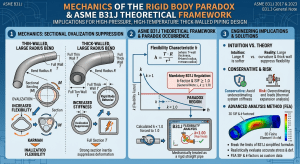

2.2 卡門橢圓化（Karman Ovalization）與剛體悖論之形成

在了解上述純理論數值後，必須進一步探討這些數值在實體管線物理變形上的意義。在傳統的薄壁管系設計中，當彎管承受外部面內或面外彎矩作用時，管壁截面會發生非線性的幾何變形，即所謂的「卡門橢圓化（Karman Ovalization）」。這種截面從正圓逐漸被壓扁為橢圓的微觀變形機制，能夠極為有效地釋放系統累積的應變能（Strain Energy），使彎管展現出遠大於相同長度直管的柔性（在薄壁狀態下通常k>>1.0）⁴。

然而，對於如同 NPS 4 XXS 或 NPS 2 XXS 這樣具備極端徑厚比的厚壁管件（其D_o/T≈5.45~6.68），其厚實的管壁賦予了截面極其巨大的極慣性矩（Polar Moment of Inertia）與抗彎剛度。這種強大的幾何剛性幾乎完全抑制了卡門橢圓化的發生⁴。隨著管件抵抗截面變形的能力急遽上升，其理論 h 值會異常偏高。對於3D或5D等大曲率半徑的冷作彎管而言，公式中分子較大的 R₁ 會直接導致 h 值呈倍數放大（如前述h_3D 躍升至 2.210），進而導致純理論推導出的 k 值與SIF值雙雙跌破 1.0 的自然物理下限⁴。

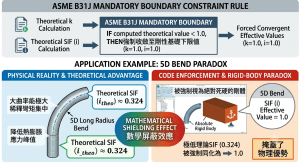

面對此極端厚壁的條件，ASME B31J規範委員會基於整體系統的保守性考量與防呆設計，在規範的 General Notes (b)(1) 與 (b)(2) 中設置了強制性的邊界約束法則：所有管件的應力強度因子（SIF）與柔性因子（k）皆不得低於絕對下限值 1.0 ⁴。

這項看似合理的保守規定，在如CAESAR II等商業應力分析軟體中，卻引發了災難性的「剛體悖論」，主要體現在兩個層面：

真實柔性被無端抹除：1.5D傳統對銲彎頭由於其彎曲半徑較小，計算出的 h 值較低（1.105），因此軟體演算法允許其保有k≈1.176 的微觀彈性；然而，幾何過渡更為平順、應力集中現象更弱的3D冷作彎管，卻因其理論 k 值（0.588）觸發了規範下限，被軟體強制鎖死為k=1.0。這意味著在系統巨觀運算矩陣中，擁有較大緩衝半徑的3D彎管反而變成了一段「絕對死硬」的剛體，完全喪失了吸收熱膨脹位移的演算法能力⁴。
隱藏安全餘裕（Hidden Safety Margin）被徹底屏蔽：在斷裂力學與疲勞損傷演化模型中，3D或5D彎管平緩的幾何曲率與無縫隙的截面過渡，使其在承受外部交變彎矩時，所引發的局部微觀塑性應變遠低於1.5D銲接彎頭。3D彎管本質上具備廣闊的隱藏安全餘裕，發生低循環疲勞（Low-Cycle Fatigue）裂紋成核的物理機率呈指數級低於傳統彎頭³。但在B31J強制將兩者SIF皆拉平至1.0的防呆邏輯下，軟體完全掩蓋了冷作彎管在發電廠頻繁啟停（Cyclic Operations）與負載追隨（Load Following）極端工況下卓越的抗疲勞優勢⁴。

面對此一因規範防呆機制而衍生的演算法瓶頸，工程實務勢必需要引入更高階的分析工具來還原管件的真實力學行為，這正是三維高逼真度有限元素分析（FEA）介入的關鍵契機。

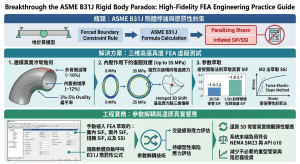

三、三維高逼真度有限元素分析與微觀幾何響應

為突破CAESAR II預設演算法對大厚壁管件的剛體懲罰，依照ASME B31J規範精神以及ASME RFP 21-01（獨立顧問徵求書）中的指導原則，工程實務可透過非線性實體有限元素分析（Non-linear Solid FEA）進行虛擬測試（Virtual Testing），以萃取逼近真實力學狀態的應力響應參數²。一個具備足夠說服力的高逼真度三維有限元素模型，絕非單純繪製完美的圓柱體，而是必須精確捕捉冷作彎管與對銲彎頭在製造與成形過程中所伴隨的微觀幾何特徵，並解析其在複雜負載下的非線性響應機制。

3.1 外背側減薄、內腹側增厚與初始扁平率的幾何建模

真實的金屬管材在進行大曲率半徑冷作彎曲或中頻感應熱推成形時，因金屬塑性流動（Plastic Flow）的自然規律，不可避免地會產生質量與體積的重新分配。因此，高逼真度FEA模型必須引入真實的幾何初始缺陷，主要包含以下三點：

外背側減薄（Extrados Thinning）：在彎曲過程中，彎管外緣側的金屬承受巨大的拉伸應變，導致該區域的實際壁厚顯著低於名義厚度（T）。這種局部減薄會直接削弱外背側對抗內部壓力所產生的環向薄膜應力（Hoop Stress, σ_h=PD/2t）的能力，形成潛在的薄弱環節¹。
內腹側增厚（Intrados Thickening）：相對地，彎管內緣側的金屬受強力擠壓而產生材料堆積，形成壁厚增厚現象。此現象會改變彎管截面的面積矩與中性軸（Neutral Axis）的實際位置，進而影響整體剛度矩陣¹⁰。
截面扁平率（Cross-sectional Ovality）：不論成形工法多麼精良，彎管截面皆會產生一定程度的初始橢圓度。這種初始的幾何扁平率會直接構成應力集中源（Stress Concentration），在後續施加外部交變彎矩時，它將作為卡門橢圓化變形的觸發點，顯著加劇非線性變形的速率與幅度⁶。

3.2 復圓效應（Re-rounding Effect）與內壓耦合剛度強化

上述幾何變異在無壓狀態下已具備顯著的力學影響，然而在管線應力工程的真實運行環境中，高壓流體的作用會使情況變得更加複雜。內部壓力（Internal Pressure）不僅沿著管壁產生縱向與環向應力，更會對具有初始扁平率的彎管產生強烈的「復圓效應（Re-rounding Effect）」¹¹。

當含有初始橢圓度或在彎矩作用下正在發生橢圓化的彎管承受極高內部壓力時，流體壓力會試圖將橢圓形狀推回熱力學上最穩定的完美圓形。這種幾何上的強制復原現象，在物理力學上會產生兩種截然不同的交互影響：

加劇局部彎曲應力峰值：管壁在被內壓強制復圓的過程中，會伴隨產生額外的局部彎曲應變。這些因形變恢復而產生的次應力（Secondary Stress）會直接疊加到純粹的薄膜環向應力之上，導致截面特定角度位置（通常是橢圓的長軸與短軸端點）的峰值應力大幅攀升¹。
非線性剛度強化（Stiffening Effect）：內壓的復圓作用在宏觀上如同在彎管截面內施加了強大的彈性「氣球效應」。這種效應會極力抵抗任何外部彎矩試圖造成的進一步卡門橢圓化。結果是，原本就因厚壁而極度剛硬的XXS級管件，在高內壓的加持下變得更加難以發生微觀變形。這解釋了為何在FEA極限載荷分析中，引入內壓會進一步壓低管件的真實柔性因子，使其力學行為更加逼近剛體，但同時也賦予了管件更強大的抗塑性崩塌能力。

3.3 疲勞應力流線與微觀破壞機制之對比分析

結合上述變異特徵與內壓耦合效應，透過三維FEA的極細緻實體網格劃分（Mesh Refinement）與網格收斂性測試，我們得以清晰且量化地觀察到不同轉向組件的應力流線（Stress Flow）差異。

針對1.5D傳統對銲彎頭，其與直管相接的圓周銲接道（Girth Weld）位置，存在著冶金與幾何的雙重不連續性。FEA模擬顯示，應力流線在角銲縫的根部（Root）與趾部（Toe）會發生高達90度的劇烈偏折。這種幾何奇點（Singularity）誘發了強大的局部剪應力集中與尖銳的缺口效應（Notch Effect）⁶。在發電廠高壓蒸汽管線常見的流體誘發振動（Flow-Induced Vibration, FIV）與熱應力循環環境下，此一區域極度容易成為高循環疲勞（HCF）裂紋的萌生源⁶。

相對地，3D或5D一體成型冷作彎管擁有平滑無縫的截面過渡，其峰值應力平緩地分佈於內彎側與外彎側的廣大區域，幾乎無局部的微觀塑性應變峰值，展現出對交變載荷的極高抵抗力⁶。

評估參數	1.5D 傳統銲接彎頭	3D / 5D 冷作彎管	比較結果與工程意義
理論面內 SIF (i_in)	≈ 0.72~0.84	≈ 0.32~0.53	理論上冷作彎管具備顯著的應力分散優勢⁶
B31J 強制輸出 SIF	1.0000 (觸碰下限)	1.0000 (觸碰下限)	規範防呆機制屏蔽了冷作彎管的隱藏安全餘裕⁴
幾何特徵與應力流線	銲道根部/趾部具尖銳缺口效應，應力流線劇烈偏折	幾何過渡平緩，無縫隙，無局部劇烈應力峰值	1.5D彎頭極易誘發高/低循環疲勞裂紋⁶
真實 SIF (FEA提取)	1.8~2.1+ (含銲道劣化)	1.0~1.2 (含減薄與扁平率)	傳統規範嚴重低估銲接危害，並無端懲罰冷作彎管⁴

FEA虛擬測試徹底揭示了：傳統B31J規範若未經使用者手動解耦與修正，會將真實SIF高達2.1的銲接彎頭危險性低估至1.0，同時又將真實物理性能優異的冷作彎管降級至與之相同的評估水準，造成系統設計的嚴重失衡⁴。然而，微觀疲勞應力僅是管線安全評估的一環。要完整確保系統在極端工況下的絕對安全，還必須將目光轉向防塑性塌陷的極限載荷分析，這就涉及了最新規範中SIF與SSI的全面解耦。

四、兩倍彈性斜率法（Twice-Elastic-Slope）與SSI/SIF之全面解耦

ASME B31J對於現代管系應力分析理論的另一項劃時代貢獻，在於其徹底將「疲勞失效（Fatigue Failure）」與「塑性塌陷失效（Plastic Collapse Failure）」進行了演算法與物理概念上的全面解耦（Decoupling）⁶。在深入商用軟體CAESAR II的參數植入技術前，必須先透徹理解持續應力指數（SSI）的物理本質以及非線性極限載荷分析的運作方式。

4.1 舊版規範之演算法謬誤：以疲勞公式強推靜態極限的盲點

在過去長達數十年的ASME B31.1與B31.3舊版實務中，工程師在計算由內部壓力、管線自重及流體重量等非交變的「主載荷（Primary Loads）」所引起的持續應力（Sustained Stress,S_L）時，常常受限於規範的粗略指示。舊版規範將彎矩放大係數武斷地定義為0.75i（即疲勞SIF值的75%）³。

這種演算法隱含了一個致命的邏輯錯誤：交變載荷下的微觀疲勞裂紋萌生機制（由幾何不連續性與SIF主導），與靜態主載荷下管壁截面發生大範圍宏觀塑性屈服與結構塌陷（Structural Collapse）的物理機制，兩者是截然不同的³。將針對交變載荷推導出的經驗疲勞公式（且多基於薄壁管測試），強行反推並應用於靜態塑性極限狀態，不僅缺乏嚴謹的極限力學基礎，更會在面對大口徑薄壁管或如同本案 NPS 2 XXS / NPS 4 XXS 的極端厚壁幾何管件時，產生嚴重的應力評估誤差³。

4.2 兩倍彈性斜率法（TES）之極限載荷理論與實踐

為了修正此一長期存在的力學盲點並建立基於真實結構力學的評估體系，ASME Section III（核能管線設計規範）與B31J規範委員會引入了「兩倍彈性斜率法（Twice-Elastic-Slope Method, TES）」來獨立推導各種管件全新的持續應力指數（SSI）方程式²。

TES分析本質上是一種彈塑性極限載荷分析（Elastic-Perfectly Plastic Limit Load Analysis）。其嚴謹的分析步驟如下：

建立載荷模型：在三維高逼真度FEA實體模型中，針對管件施加單調遞增（Monotonically Increasing）的面內彎矩或面外彎矩，同時可選擇性地疊加內部設計壓力¹³。
擷取非線性響應：精確記錄模型末端之載荷與位移（Load-Displacement,F – d）或力矩與旋轉角（Moment-Rotation, M – ϕ）之非線性響應曲線⁷。
萃取初始彈性特徵：提取該非線性曲線在初始純彈性變形階段的斜率，定義為初始彈性斜率（Elastic Slope, E_e）⁷。
構建兩倍斜率基準線：繪製一條穿過座標原點，且其斜率為初始彈性斜率一半（或者等效於在相同力矩下產生兩倍位移）的直線。在數學上，此直線的角度為tan^-1(E_e/2) ⁷。
判定塑性崩塌極限：該「兩倍彈性斜率基準線」與原本的非線性力矩-角位移響應曲線的交點，即在工程物理上被定義為「塑性崩塌彎矩（Collapse Moment, M₂）」⁷。在該交點上，管件的塑性旋轉分量與彈性旋轉分量達到相等，象徵管壁截面已喪失抵抗進一步負載的穩定能力¹³。

依據相關研究文獻（如Gupta, Rodabaugh, Findley等學者之推導），在不考慮內壓影響下，純面內彎矩作用下的理想管彎頭，其兩倍彈性斜率崩塌極限公式可近似表示為：

M₂≈0.8h^0.6 D²TS_y 或M₂≈0.6h^2/3D²TS_y

其中，S_y 為該管線材料在特定設計溫度下的最小屈服應力（Minimum Specified Yield Stress）⁷。此外，ASME Section III 採用的 B₂ 應力指數概念亦與此崩塌彎矩緊密相關，用以衡量彎管相對於直管抵抗極限載荷的能力減弱因子（Weakening Factor, W）¹³。

SSI的核心物理意義即在於此：評估管件在主載荷持續作用下，管壁截面抵抗全面塑性屈服與崩塌的真實結構強度⁶。由於NPS 4 XXS擁有極度厚實的管壁（極小的徑厚比，高達6.68），其對抗靜力崩塌的結構抗壓與抗彎能力極端龐大。在FEA執行的TES極限載荷分析中，3D冷作彎管展現出遠優於傳統1.5D對銲彎頭的極限承載力，其真實提取出的 SSI 遠低於保守規範利用公式強行推估出的數值⁴。

取得這些高精度的微觀力學數據（包含方向性SIF與抗塌陷SSI）後，下一個重大工程挑戰便是如何將這些解耦後的參數，正確無誤地反向植入巨觀的商用管系應力分析軟體中，以發揮其實質價值。

五、商用管系應力分析軟體之參數解耦與數據植入技術

即使透過高逼真度FEA與TES分析精確掌握了管件真實的方向性SIF、柔性因子 k 與抗崩塌SSI，若無法將這些珍貴的微觀力學數據正確無誤地植入商用管線應力分析巨觀軟體（如 Hexagon CAESAR II 或 Bentley AutoPIPE）中，則其物理優勢依然無法反映在系統層級的設計與管架配置上。為打破軟體預設的剛體限制，專業管線應力工程師必須手動介入，深度修改節點的邊界約束法則¹⁵。

5.1 阻斷預設幾何識別與背景演算法呼叫

CAESAR II 內部建置了自動匹配 B31J Table 1-1 的強大背景演算法¹⁵。當模型管系網格中存在彎管（Bend）或三通交集節點（Intersection Node）時，軟體會自動讀取管徑與壁厚，計算 h 值並強制套用防呆下限（k=1.0, SIF=1.0）⁴。

實務操作邏輯：在CAESAR II 介面的彎管或節點設定（Node Setup）中，工程師必須取消勾選自動匹配選項，並嚴格將配件類型（Type of Connection）留空（Blank）或明確指定為使用者定義（User-Defined）⁴。這個動作能強制中斷軟體背景程式呼叫B31J的剛體懲罰性公式與極端徑厚比的無端放大係數⁴。

5.2 植入FEA精確實體數據與真實截面模數（Section Modulus）修正

在成功解除軟體的預設幾何綁定後，工程師需將FEA虛擬測試所推導出的真實方向性數據（包含i_in, i_out, 扭轉 Torsional SIF，以及柔性因子 k）手動逐一填入CAESAR II 節點對應的專屬自定義數據欄位（SIF & Tees 區塊）⁴。

截面模數（Section Modulus）的精準控制與防過度保守化：在此植入過程中，有一個極易被忽略的力學陷阱。由於我們所自定義的FEA-SIF已經在微觀層面完全反映了管件真實的應力集中狀態與幾何瑕疵（包含了減薄、扁平率的複合劣化影響），因此在CAESAR II進行巨觀名義應力（Nominal Stress）計算時，必須確保軟體採用的是管線的「真實截面模數（True Section Modulus, Z）」，而非B31規範中為了某些標準配件（如削薄的三通）所規定的「有效截面模數（Effective Section Modulus,Z_e）」⁴。若軟體在不知情的情況下，重複疊加了有效截面模數的數學縮減與工程師植入的真實SIF，將導致極度過度保守的應力計算（Double Penalty），使稍早FEA分析的優化努力前功盡棄¹⁶。

5.3 疲勞失效與塑性塌陷失效之軟體端全面雙軌解耦

這是整個參數最佳化流程中的最核心與最具挑戰性的步驟。傳統的應力分析軟體在未經細部設定的狀態下，習慣性地將持續應力乘數與疲勞SIF強行綁定，使得SSI=0.75i 或在某些保守設定下直接等於 i ⁴。依據 B31J General Note (d) 的規定，若管件的徑厚比Do/T >50，其SSI會被修正因子1/(1.3-0.006D₀/T)放大，但對於如同XXS級別的極端厚壁管而言，因其不觸及此薄壁極限值，故不需套用此修正⁵。

真正的解耦操作目標是建立雙軌制的應力計算邏輯，讓系統在計算不同載荷工況時，獨立套用不同的物理指數：

針對交變與熱膨脹載荷工況（Occasional / Expansion Load Cases, 如純熱態位移 T1, T2）：軟體引擎應精準呼叫植入的 FEA-SIF（方向性的i_in與i_out），以進行高精度的位移範圍疲勞壽命驗算⁴。同時，利用解除剛體限制後輸入的真實柔性因子 k（對於厚壁彎管而言，即使受厚度限制其值不高，但仍大於絕對死硬的1.0），來確保熱膨脹位移與應變能能在軟體矩陣中被正確地吸收與釋放⁴。
針對持續載荷工況（Sustained Load Cases, 如重力+內壓 W+P1）：在重力、管線自重、流體重量與內部壓力共同作用的恆定工況下，軟體引擎應徹底切斷與SIF的連結，獨立呼叫 FEA-SSI 欄位。精準套用TES極限載荷分析所驗證的真實防塑性塌陷指數⁴。

透過這種細緻的雙軌制數據植入，管線應力工程師便能徹底實現SIF與SSI在演算法底層與軟體應用實務上的雙重解耦⁴。當軟體計算引擎不再受到剛體悖論的束縛，並能精準反映管線真實行為後，這些理論數據將直接轉化為極具價值的工程決策與經濟效益。

六、工程實務決策轉化與資本/營運支出（CAPEX/OPEX）極致優化

將三維高逼真度FEA數值模擬成果成功與商用軟體的參數解耦技術結合後，這不再僅僅是一項純學術或理論力學的突破，而是直接關乎著動輒數以百萬美元計的專案投資效益。對於專業的管線應力工程師而言，其最終的設計目標，是在確保系統絕對符合嚴格國際規範的前提下，實現管線走向佈局與支撐系統的極致瘦身。

6.1 釋放系統真實柔性與解決終端設備（API 610/NEMA SM23）管口超載

在未解耦的傳統設計中，基於保守的B31J剛體懲罰（3D冷作彎管被軟體視為毫無彈性的鋼鐵死角），計算引擎無法在管線的轉向節點處合法釋放高溫流體所帶來的巨大熱膨脹應變能⁴。這股龐大的熱膨脹位移力矩與反作用力，被迫沿著死硬的管線一路往下游傳遞，最終猛烈衝擊終端的精密旋轉設備（如離心式高壓飼水泵浦或汽輪機）。這種現象會導致軟體計算出的管口負載（Nozzle Loads）與端點推力異常巨大，輕易超過 API 610（離心泵浦）或 NEMA SM23（汽輪機）極為嚴苛的允許載荷極限⁹。管口超載不僅會導致法蘭洩漏，更可能引發泵浦內部軸心偏移（Shaft Misalignment）與軸承提早損壞。

最佳化效益：透過FEA還原彎管真實的微觀彈性響應（k >1.0）與方向性SIF，熱膨脹應變能得以在3D彎管處被自然且合法地吸收折減。重新執行的系統分析顯示，傳遞至終端旋轉設備的管口推力與彎矩可獲得決定性的大幅下降。這使得設備能順利取得原廠的合規保固認證，更避免了因負載超標而被迫增加額外膨脹迴圈（Expansion Loops）或重新設計整體管線走向（Routing）的重大專案變更風險⁴。

6.2 大幅刪減特殊支吊架與土建鋼構負荷（顯著削減 CAPEX）

為了解決傳統軟體演算法製造出來的「虛擬管口應力超標」與失真的端點推力，工程師在過去別無選擇，只能被迫在系統網格中安插大量極為昂貴的特殊應力支吊架，例如：

重型液壓防震器（Hydraulic Snubbers）：用於吸收動態衝擊，但單價極高且需定期維護（OPEX高昂）。
恆力彈簧吊架（Constant Effort Spring Hangers）：用於支撐龐大熱位移下的恆定載荷。
重型剛性拉桿支撐（Rigid Struts）⁴。

這些重型設備不僅採購成本動輒數萬至數十萬美元，其在限制管線變形的同時，會產生極為巨大的反作用力，並將這些力傳導至工廠的主體土建鋼構（Civil & Structural Steel）。這迫使土建工程師無謂地加粗 H 型主樑柱的尺寸、加厚連接板，甚至增加基礎混凝土的開挖與澆灌體積⁴。當管線系統解耦並釋放出真實柔性後，管口應力自然下降。管線工程師具備了堅實的學術基礎與數值證據，去大刀闊斧地刪減高達 20% 至 30% 不必要的重型管架⁴。這項優化直接從源頭拔除了昂貴的特殊支架採購支出，同時實現了工廠土建鋼構的附帶瘦身效應，創造了巨大的綜合經濟效益。

6.3 徹底根除高溫合金管材之銲接、NDT與PWHT成本

除了管架系統的顯著瘦身外，從製程源頭選用3D或5D一體成型冷作彎管取代傳統的1.5D對銲彎頭，在安裝與冶金工程上同樣具有決定性的經濟與時程效益。對於 P91 或 P92 這類廣泛應用於超超臨界電廠的極高溫蠕變強度合金鋼（Creep-Strength Enhanced Ferritic Steels, CSEF），其現場銲接工法條件極度嚴苛且充滿風險：

嚴苛的熱管控：銲接前必須進行嚴格的預熱（通常要求最低 200°C），銲接過程中需精確監控層間溫度（最高限制於 300°C 左右，以避免晶界析出異常與麻田散鐵脆化）⁴。
極度耗能的銲後熱處理（PWHT）：為消除厚壁圓周銲縫的巨大殘餘應力並降低熱影響區（HAZ）硬度至規範要求的 250 HB 以下，P91 銲道必須在 730°C 至 775°C 的高溫區間進行長達數小時的精確恆溫熱處理，且其升降溫速率受極端嚴格的規範管控⁴。
100% 體積性非破壞檢測（NDT）：銲後必須實施全周的射線照相（RT）或先進的相位陣列超音波（PAUT）檢測，以確保無微觀裂紋⁴。

採用3D冷作彎管技術，意味著管線的每一次方向轉變，皆可直接在設計圖面上消滅兩道極厚壁的圓周對銲銲縫。這不僅徹底免除了昂貴的特種銲材與高階銲工的人力成本，更從根本上終結了極度耗能、耗時且高風險的 PWHT 作業與 NDT 檢測。此舉將大幅縮短管線預製與現場安裝的關鍵要徑（Critical Path），加速整座工廠的投產與營運時程⁴。

七、潁璋工程在冷作彎管領域裡的專業表現與實務應用

前述章節已由理論力學與軟體分析層面，論證了冷作彎管在突破B31J剛體悖論與降低管系負載上的巨大優勢。然而，要將這些虛擬的理論數據轉化為真實的工程資產，高度依賴於預製廠的實際製造能力。在台灣的管線工程實務中，潁璋工程興業有限公司（YZ）憑藉其在冷作彎管領域深厚的技術護城河，成功將此一先進製程落實於各大重型工業專案中¹⁷。

7.1 突破極端管徑與厚度之冷彎技術極限

潁璋工程的核心競爭力在於其持續升級與改良的高階CNC/NC冷作彎管機設備。其專業加工能力涵蓋了0.5英吋至8英吋的外徑管線，且能克服從最薄的Schedule 5S一直到極度厚實的XXS等級（如高壓氫氣壓縮機的厚壁管線）的極端壁厚挑戰¹⁷。針對前文所探討的A335 P91/P92等高應變合金鋼管，潁璋工程已成功突破傳統利用高週波加熱彎曲的技術瓶頸，實現了常溫下的高精度冷作彎曲¹⁹。在幾何選擇上，不僅提供石化廠常見的客製化1.5D（1.5CLR）長半徑彎管，更能廣泛供應發電廠所需的3D、5D大口徑與小口徑（large & small bore）彎管，甚至可配合離岸風電或特殊需求進行特定R值的開模彎製¹⁷。

7.2 「冷作彎管 + 感應式熱處理」之雙組合工法與配管工程化

潁璋工程不僅提供單一的彎管加工，更發展出獨特的「冷作彎管配合感應式熱處理（IH-PBHT）」雙組合工法²¹。此工法從幾何源頭徹底消除了傳統1.5D彎頭必須依賴的環銲縫，隨後再利用電磁感應原理進行高效、精確的退應力處理，確保管件的冶金組織與機械性質達到最佳化²²。這項技術革新（即冷作彎管之配管工程化）直接解決了當前工程界嚴峻的「大缺工」痛點¹⁹。透過高度機械化與CNC連續彎管作業，大幅降低了專案對高階配管工與高壓電銲工的過度依賴，同時徹底免除了後續100%體積性非破壞檢測（如RT射線照相）及其因判片不合格所衍生的龐大剷修費用與時間浪費，幫助業主達成實質的成本管控（Cost Down）¹⁸。

7.3 豐富的大型建廠實績與ESG永續策略夥伴定位

在商業模式上，潁璋工程已跳脫傳統工程承包商或單純物料供應商的角色，轉型為關鍵配管工程領域中的「長期策略夥伴」²¹。從前期的彎管技術諮詢、試彎曲過程檢驗查證，到後續的退應力製程與數位履歷（Digital Resume & QR Code）建置，提供全方位的協作支援，共同為專案創造更高價值²¹。其建廠專案實績斐然，截至目前已成功完成超過48,130個複循環電廠專案彎管（涵蓋森霸、興達、台中等大型電廠），以及參與了88個以上的石化廠專案。其應用版圖更擴及離岸風力發電的灌漿管與海軍船舶艦艇的銅鎳管工程²⁰。

更重要的是，潁璋工程的冷彎技術完美契合了現代企業推動的ESG永續指標。相較於傳統極度耗能的電銲與高溫熔融工法，冷作彎管在環境面（E）顯著降低了碳足跡與能源消耗；在社會面（S）消除了現場大量的高溫熱工作業風險，大幅提升了工安衛生標準；在治理面（G）則透過CNC數位化實現了極致的品質控管與風險追溯¹⁷。這使得潁璋工程的冷作彎管技術，成為推動綠色工程與產業升級不可或缺的關鍵動能。

八、綜合結論

本研究透過深度的理論推演與演算法解構，徹底揭示了ASME B31J規範在處理極端大厚壁（XXS級別）、高溫高壓管件時所潛藏的「剛體悖論」。儘管最新版規範為整體工程業界設定了必要的防呆安全底線，但在大型管線系統設計的進階最佳化階段，若應力工程師僅盲目依賴商業軟體（如CAESAR II）的自動判定與預設值，將無可避免地導致巨大的工程資源浪費、不必要的設備超載警報，以及龐大的資本投入（CAPEX）。

透過導入三維高逼真度有限元素分析（3D High-Fidelity FEA），精確模擬管件成形過程中的外背側減薄、內腹側增厚、初始截面扁平率及極高內壓下的復圓效應（Re-rounding Effect），工程師得以越過單一經驗公式的侷限，透視金屬管壁真實的微觀非線性應力分佈。進一步運用符合ASME Section III 精神的兩倍彈性斜率法（Twice-Elastic-Slope, TES）進行彈塑性極限載荷分析，本文成功證明了持續應力指數（SSI，主導靜態塑性崩塌）與交變疲勞應力強度因子（SIF，主導微觀裂紋萌生）在物理機制上的根本差異，並詳述了在軟體端完成全面參數解耦的技術路徑。

在專業管線應力工程師的實務應用與專案管理上，此一結合跨尺度模擬（從局部微觀FEA實體響應，銜接至巨觀管系網路樑元素解析）的核心技術，不僅完美解決了離心泵浦API 610與汽輪機NEMA SM23管口超載的致命技術瓶頸，更從根源大舉消除了系統對昂貴液壓防震器、龐大鋼結構支撐的依賴。同時，結合如潁璋工程（YZ）等具備深厚CNC冷彎與感應熱處理技術的專業預製廠能量，冷作彎管的應用徹底免除了P91等先進合金耗時費資的特殊銲接與高溫銲後熱處理（PWHT），同時回應了缺工挑戰與ESG綠色工程訴求。最終，此一技術與製造實務的深度整合，實現了兼具最高工程安全可靠度與最大化資本/營運支出投資回報（CAPEX/OPEX Reduction）的現代化管線設計終極目標。
