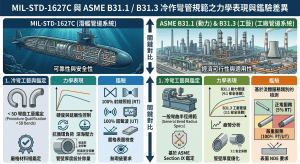

MIL-STD-1627C 與 ASME B31.1 / B31.3 冷作彎管規範之力學表現與鑑驗差異分析 (A Comparative Analysis of Mechanical Performance and Verification in Cold Bending Standards: MIL-STD-1627C vs. ASME B31.1 / B31.3)

/ Uncategorized / 作者:

摘要

在現代高階工業與國防工程中，管線系統的冷作彎曲工法對於減少銲道缺陷與改善流體動力學具有顯著效益，但其伴隨的塑性變形與殘餘應力也對系統的結構完整性帶來挑戰。本研究旨在深度剖析並對比美國國防部艦船管線系統設計準則 MIL-STD-1627C，以及美國機械工程師學會（ASME）旗下的動力配管規範 B31.1 與製程配管規範 B31.3。透過探討這三套規範在彎曲半徑（R值）、壁厚減薄率、真圓度容許值、成形後退應力熱處理（SRHT）及非破壞鑑驗上的具體差異，揭示其因應高溫潛變、應力腐蝕破裂與戰損衝擊等不同失效模式的設計哲學。研究結果顯示，MIL-STD 傾向防禦性的絕對數值極限值與實體驗證，ASME B31.1 著眼於厚壁效應的尺寸驅動模型以防範潛變，而 ASME B31.3 則採用高度彈性的應變驅動模型以兼顧防腐蝕與工程經濟性。本研究為跨領域管線設計與製造專業人員提供了最佳化的工程選用依據。

一、 緒論與冷作彎管之固體力學基礎

在現代高階工業與國防工程中，管線系統的冷作彎曲（Cold Bending）製程是一項極具技術挑戰性的關鍵工法。相較於採用傳統的對銲彎頭，冷作彎管能大幅減少管線系統中的銲道數量，從而顯著降低銲接熱影響區（HAZ）的冶金缺陷風險、減少非破壞性檢測（NDE）的龐大成本，並透過平滑的幾何過渡改善流體動力學特性。然而，冷作彎曲在本質上是一種超越材料降伏強度（Yield Strength）的劇烈塑性變形（Plastic Deformation）過程。此一過程無可避免地會在管壁內部引入複雜的殘餘應力場（Residual Stress Field）與應變硬化（Strain Hardening）現象。當材料承受非對稱變形時，更會引發管件外側（Extrados）承受張應力而產生壁厚減薄，內側（Intrados）承受壓應力而產生增厚與潛在的微觀起皺，同時截面也會受到徑向分力作用而發生卵化變形（Ovalization，即真圓度流失）。

為了確保管線在長期承受高壓、極端高溫或劇烈動態衝擊環境下的結構完整性，國際間各大工業與軍事標準對冷作彎管的各項力學表現均制定了極為嚴格且具體的要求。基於此背景，本研究旨在深度剖析並對比美國國防部艦船管線系統設計準則 MIL-STD-1627C1，以及美國機械工程師學會旗下的兩大核心規範：動力配管規範 ASME B31.1 3 與製程配管規範 ASME B31.3 5。透過探究這三套規範在各項關鍵力學指標與鑑驗要求上的具體差異，本研究將進一步揭示其背後所隱含的設計哲學、破壞力學模型與工程經濟學效應。

二、 規範沿革與核心設計哲學之深層邏輯

要深刻理解這三套規範在參數極限值上的巨大差異，首先必須釐清其各自的目標服役環境與潛在失效模式（Failure Modes）。規範的制定並非數理常數的堆砌，而是針對特定環境威脅所進行的風險邊界管控。

以發電廠為主軸的 ASME B31.1（Power Piping），涵蓋了火力與核能電廠的二次側蒸汽與給水系統4。其操作環境的特徵為極高的壓力和溫度，導致材料長期處於潛變（Creep）範圍內。因此，B31.1 的設計哲學呈現高度保守的特質，對於任何可能引發高溫潛變破裂或低週期熱疲勞（Thermal Fatigue）的殘餘應力極度敏感。在冷作彎管的熱處理與尺寸限制上，B31.1 採用了剛性的尺寸驅動模型（Size-Driven Model），嚴格依賴管件的公稱直徑與絕對壁厚，作為是否強制執行熱處理或精密檢測的唯一依據8。

相對於發電廠的極端高溫，ASME B31.3（Process Piping）則廣泛應用於煉油廠、石化廠與化學加工設施7。此類系統的流體種類繁多，往往具備劇毒、易燃、極低溫或高腐蝕性，且管線佈建數量龐大。基於工程經濟性與防腐蝕的雙重考量，B31.3 採取了更具彈性且科學化的應變驅動模型（Strain-Driven Model）6。該規範將彎管過程中的極限纖維伸長率（Extreme Fiber Elongation）作為核心評估指標，賦予工程設計師極大的裁量空間。這種性能基礎（Performance-Based）的方法，旨在將焦點集中於應變所導致的材料脆化與應力腐蝕破裂（SCC）風險，而非單純的尺寸限制。

至於軍事領域，MIL-STD-1627C 是專為美國海軍水面艦艇與潛艦所制定的標準2。軍艦管線系統所面臨的最嚴苛挑戰並非純粹的工業高溫，而是戰鬥損害（Battle Damage），特別是水下爆炸（Underwater Explosion, UNDEX）所引發的極端衝擊波與全艦高頻振動。因此，MIL-STD-1627C 融合了防禦性的極端保守主義。對於任何可能導致應力集中（Stress Concentration）、截面模數（Section Modulus）削弱，或引發流體動力噪音（對潛艦聲納隱蔽性極為致命）的幾何缺陷，均採取絕對的數值限制。這種軍用標準在許多層面上，呈現出比 ASME 規範更缺乏彈性但更具生存防護力的特性。

三、 力學表現與尺寸限制分析

理解了各規範的設計哲學後，本章節將探討影響加工變形量最直接的幾何參數與力學指標。

3.1

彎曲半徑（R值）與程序檢定之機制差異 半徑越小，中性軸兩側的材料流動越劇烈，潛在的微觀缺陷也越容易擴展。在彎曲半徑的規範上，MIL-STD-1627C 設定了極其明確的程序檢定（Procedure Qualification）分水嶺。當彎曲半徑大於或等於 5D 時，材料變形量被認為處於相對安全的過渡區，無需進行專門檢定2。然而，當半徑小於 5D 時，規範要求各施工單位必須針對五大材料群組（涵蓋碳鋼、耐蝕合金、鋁、銅及高階鎳合金）個別進行嚴格的程序檢定8。一旦某一材質在特定的極小半徑下通過檢定，該資格即可涵蓋同群組內 5D 至該極端半徑之間的所有作業，為工廠在嚴苛的品保框架下保留了一定的實務操作彈性8。在絕對物理極限上，MIL-STD-1627C 通常禁止將管線彎曲至小於 2D，例外僅針對延展性極佳的銅與黃銅管材放寬至 1.5D2。同時，針對具有縱向銲縫的管線及雙金屬接頭，規範亦有嚴格的銲道位置與 3T 最小半徑限制9。

相對於軍規的硬性極限值，ASME B31.1 與 B31.3 展現了極大的工程彈性，並未設定一個單一的 D 值極限值。其核心理念在於最終產品的力學承載力驗證：只要彎曲後的管壁厚度滿足壓力設計公式所需之最小壁厚（tm），且表面經非破壞性檢測確認無裂紋、無明顯屈曲，任何冷作工法及任何微小半徑皆可被接受12。

3.2

壁厚減薄率與應力增強係數之精密評估 劇烈的塑性變形過程必然伴隨著管件外側的壁厚減薄。精確控制此減薄率，是防止管線在高壓下因薄膜應力（Membrane Stress）過大而發生爆裂的核心關鍵。

為了精確評估彎管的厚度需求，ASME B31.1 與 B31.3 採用了極為精密的力學理論模型。規範引入了 Lorenz 方程式來計算彎管專屬的應力增強係數（Bend I Factor），以反映幾何特徵造成的局部環向應力（Hoop Stress）重分配13。在 B31.3 的段落 304.2.1 中，彎管內外側的壁厚計算必須透過引入 I 係數來大幅修正直管的基礎壓力設計厚度。外側與內側的係數分別定義為：

Iextrados =[4(R/D)-1]/[4(R/D)-2]

Iintrados =[4(R/D)+1]/[4(R/D)+2]

而對於側壁（中性軸位置），其應力狀態接近直管，因此I=1.0 7。此外，針對動力配管，ASME B31.1 更提供了一套經過實證的彎管減薄餘裕預估乘數（如 6D 需 1.06 倍初始厚度，3D 則需 1.25 倍），以簡化工程現場的繁複計算4。

不同於 ASME 仰賴精細的力學推導，MIL-STD-1627C 採取了極度保守的「雙重保險」幾何限制。首先，彎管全長的任何一點之壁厚，絕對不能低於系統原始設計的最小壁厚2。其次，標準設定了一個不可逾越的指標：背壁減薄量不得超過彎曲前實際管壁厚度的 25%（早期版本甚至定為 20%）2。這種硬性上限深刻反映了海軍艦艇的戰略考量：過度減薄的區域會在結構剛度上產生不連續性，當遭遇水雷爆炸產生的高應變率動態衝擊時，極易成為塑性鉸（Plastic Hinge）起始點。

3.3

真圓度（Ovality）與截面模數衰減之流體力學考量 除了壁厚減薄外，冷作彎管在沒有內部輔助支撐的情況下，管材截面會因徑向分力作用而壓扁，形成橢圓化（Ovality）。橢圓化的截面不僅降低抗壓能力，更會引發嚴重的二次應力。三大規範對真圓度的定義公式均為最大與最小外徑差值相對於公稱外徑的百分比2。

MIL-STD-1627C 在真圓度限制上依舊展現了極為嚴厲的作風。標準明文規定，無論管線的設計工作壓力高低，真圓度容許值均被毫無妥協地限制在 5% 以內18。此項全域限制的原因在於潛艦內部空間狹窄，任何超標的橢圓化不僅會削弱截面慣性矩，更會破壞流體層流（Laminar Flow），引發足以暴露潛艦位置的流體動力噪音。

相對地，ASME B31.1 與 B31.3 的處理方式則更具物理針對性與經濟性，將管線區分為承受「內部壓力」與「外部壓力」兩種模式。對於承受內部壓力的管線，基於流體壓力試圖將管壁推回圓形的「自圓效應（Self-rounding effect）」，規範允許高達 8% 的真圓度偏差5。然而，對於承受外部壓力的系統（如真空管線），因不具自圓效應且易引發挫曲（Buckling）崩塌，規範將極限值大幅收緊至 3%2。

四、 退應力熱處理（SRHT）機制與病理學對策

在經歷了上述的劇烈變形後，冷作彎管製程中最具爭議且對成本影響最大的環節，便是成形後的退應力熱處理（Stress Relief Heat Treatment, SRHT）。為了消除殘餘應力並恢復材料韌性（克服包辛格效應），熱處理是不可或缺的手段。然而，三大規範在「何時必須啟動熱處理」的邊界條件上，呈現了截然不同的決策邏輯。

4.1

尺寸驅動模型：潛變與衝擊的防線 (ASME B31.1 與 MIL-STD-1627C) ASME B31.1 與 MIL-STD-1627C 均堅定採用「尺寸驅動模型」，將管材的絕對厚度與公稱直徑視為破壞潛力的決定性指標6。依據 B31.1 與 MIL-STD-1627C 的規定，碳鋼管線只要冷彎後壁厚達到或超過 3/4 吋，便強制要求退應力熱處理2。針對合金鋼，極限值更收緊至壁厚 1/2 吋或管徑 NPS 4 以上即須處理2。此規定源自於「厚壁效應」：厚壁管件彎曲會形成極高的三軸殘餘應力場。在發電廠高溫環境下，這會誘發潛變孔洞；在海軍極低溫或衝擊環境下，則易引發瞬間的解理斷裂（Cleavage Fracture）。

4.2

應變驅動模型：應力腐蝕與經濟效益的平衡 (ASME B31.3) 相較於上述一刀切的厚度極限值，ASME B31.3 展現了先進的科學彈性，採用「應變驅動模型」，將焦點轉移至極限纖維伸長率6。規範要求計算外側纖維伸長率（ε=100×r/R），只有當滿足特定條件時（如伸長率超過材料基本要求之 50%，或大於 5% 且材料需衝擊試驗，或未能保留 10% 剩餘韌性）才強制觸發熱處理5。此外，B31.3 也嚴格控制降溫速率以防止 475°C 脆性5。這種基於應力腐蝕破裂病理學的模型，讓即使是厚壁管，若彎曲半徑極大（塑性變形微小），亦可豁免耗時且昂貴的爐內熱處理，為工廠省下鉅額成本2。

五、 非破壞性檢測 (NDE) 與品保鑑驗

綜合上述的尺寸與熱處理要求，高品質的冷作彎管製程最終必須配合嚴密的檢驗與驗收標準，才能形成完整的品質閉環。

MIL-STD-1627C 對彎管的表面幾何查核極度嚴苛，任何凹坑或刮痕深度不得超過 0.010 吋或公稱厚度的 5%，超標者必須打磨平滑化以消除應力集中2。對於半徑小於 5D 的軍規彎管，強制要求使用超音波（UT）實測背壁厚度，必要時輔以液體滲透（PT）或磁粉探傷（MT）確保無微觀裂紋2。ASME B31.1 則依賴工程師判斷，若對大管徑且高溫系統的壁厚「存在疑慮」時強制 UT 測厚12。ASME B31.3 則特別將防護重心轉向熱處理後的硬度測試，強制抽測特定材料的硬度（如碳鋼限制在 225 HBW 以下），若採局部感應回火則需 100% 檢測，以此作為檢驗應變硬化是否妥善消除的最後防線5。

六、 各項標準核心差異綜合分析

為便於工程設計與品保人員快速掌握本文所論述的核心差異，茲將 MIL-STD-1627C、ASME B31.1 與 ASME B31.3 關於冷作彎管的各項力學表現、尺寸限制與鑑驗要求彙整為下表：

比較項目 MIL-STD-1627C (海軍艦艇/      潛艦) ASME B31.1 (動力管線) ASME B31.3 (製程管線)
核心服役威脅與失效模式 戰損衝擊(UNDEX)、振動疲勞、流體噪音 高溫潛變(Creep)、熱疲勞 應力腐蝕破裂(SCC)、低溫脆斷
彎曲半徑 (R值) 與檢定 ≧ 5D 免檢定；< 5D 需按材質分群檢定 無硬性極限值，依實體無瑕疵與壁厚公式為準 無硬性極限值，依實體無瑕疵與壁厚公式為準
壁厚減薄極限值 背壁減薄 ≦ 25% 且須達最小設計壁厚 依 Lorenz 係數與彎管專屬乘數計算餘裕，無絕對上限 依 Lorenz 係數計算內外側所需厚度，無絕對上限
真圓度 (Ovality) 容許值 全系統強制 ≦ 5% 內壓系統 ≦ 8%；外壓系統 ≦ 3% 內壓系統 ≦ 8%；外壓系統 ≦ 3%
成形後熱處理驅動模型 尺寸驅動 (Size-Driven) 尺寸驅動 (Size-Driven) 應變驅動 (Strain-Driven)
熱處理啟動具體條件 碳鋼壁厚 > 3/4 吋；合金鋼壁厚 ≧ 1/2 吋或管徑 ≧ NPS 4 強制處理 碳鋼壁厚 ≧ 3/4 吋；合金鋼壁厚 ≧ 1/2 吋或管徑 ≧ NPS 4 強制處理 依外側纖維伸長率決定 (如：大於最小伸長率50% 或應變>5%且需衝擊試驗)
非破壞檢測 (NDE) 側重點 嚴格幾何與表面限制；< 5D 強制 UT 測背壁厚度 有厚度疑慮時 (如大管徑且高溫系統) 強制 UT 測厚 除常規 NDE 外，特定材料/工法熱處理後強制抽測 10% 或 100% 硬度

七、 結論與工程實務建議

本研究透過深度的規範條文比對、流體與固體力學理論分析，徹底釐清了 MIL-STD-1627C、ASME B31.1 及 ASME B31.3 在冷作彎管領域的核心技術差異。規範中冷硬的數據限制，實則蘊含著針對特定極端工業與軍事環境的深邃工程防護哲學。

綜合上述分析，可歸納出四大核心結論：

其一，在彎曲半徑與程序檢定上，MIL-STD 以 5D 為界線實施了嚴格的檢定，構築了軍規品保的實體驗證防線；而 ASME 則揚棄了硬性半徑下限，為工廠施工爭取了極大的彈性。

其二，在壁厚控制機制上，ASME 靈活運用 Lorenz 方程式推導壁厚需求；反觀 MIL-STD-1627C 則堅守 25% 背壁減薄絕對上限，以保留實體截面積防堵動態衝擊塑性薄弱點。

其三，在真圓度幾何要求上，軍用標準為杜絕流體噪音與未知應力，堅守 5% 嚴苛全域限制；ASME 則依據自圓效應與挫曲風險，實施了 8% 與 3% 兼顧安全與經濟的雙軌管制。

其四，在熱處理驅動模型上，ASME B31.1 與 MIL-STD-1627C 採用了高度警戒厚壁殘餘應力的尺寸驅動模型；而 ASME B31.3 則採用了先進且彈性的應變驅動模型。

總結而言，從事跨領域管線設計與製造的工程專業人員，必須極力避免將這些規範的標準斷章取義或互相套用。若將 B31.3 寬鬆的應變豁免條款誤用於發電廠，極可能引發高溫潛變爆裂；反之，若將軍規或 B31.1 的強制條款生硬地套用於常溫製程管線，將無可避免地造成工廠能源與製造工時的鉅額浪費。唯有深刻洞悉各項力學表現背後的微觀物理機制，方能在確保系統安全完整性的最高前提下，實現最佳化的工程設計。

參考文獻

  1. FSC: 4710 – Pipe and Tube – EverySpec, https://everyspec.com/FSC-CODE/4710/
  2. MIL-STD-1627C: Pipe Bending Standards | PDF – Scribd, https://www.scribd.com/document/807308497/MIL-STD-1627c-Pipe-Tubing-Bending
  3. ASME B31.1-2024: Power Piping [New] [Changes] – The ANSI Blog, https://blog.ansi.org/ansi/asme-b31-1-2024-power-piping-changes/
  4. ASME B31.1-2016 – Standards Michigan, https://standardsmichigan.com/wp-content/uploads/2018/01/Proposed-Revision-of-B31.X-Power-Piping-Public-Review-Draft-2346.pdf
  5. ASME B31.1 與ASME B31.3 感應熱彎退應力熱處理(SRHT)差異化分析研究(Comparative Analysis of Post-Bend Stress Relief Heat Treatment (SRHT) Requirements for Induction Bends in ASME B31.1 and ASME B31.3) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/asme-b31-1-%E8%88%87-asme-b31-3-%E6%84%9F%E6%87%89%E7%86%B1%E5%BD%8E%E5%BE%8C%E9%80%80%E6%87%89%E5%8A%9B%E7%86%B1%E8%99%95%E7%90%86srht%E5%B7%AE%E7%95%B0%E5%8C%96%E5%88%86%E6%9E%90%E7%A0%94%E7%A9%B6/
  6. ASME B31.1 與ASME B31.3 冷作彎管彎曲段退應力熱處理(SRHT)差異化分析研究(Comparative Analysis of Post-Bend Stress Relief Heat Treatment (SRHT) Requirements for Cold-Bends in ASME B31.1 and ASME B31.3 Codes) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/asme-b31-1-%E8%88%87-asme-b31-3-%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1-%E5%BD%8E%E6%9B%B2%E6%AE%B5%E9%80%80%E6%87%89%E5%8A%9B%E7%86%B1%E8%99%95%E7%90%86srht/
  7. RB-EG-UE301 Comparison ASME B31.1, B31.3 and B31.8 – Red-Bag, https://www.red-bag.com/engineering-guides/254-rb-eg-ue301-comparison-asme-b31-1-b31-3-and-b31-8.html
  8. Bending Procedure Qualification Guide | PDF – Scribd, https://www.scribd.com/doc/248140736/MIL-STD-1627C-16666
  9. SOP No. – 5.049 – Therma Safety, https://safety.therma.com/5-049-pipe-bending-mil-std-1627/
  10. WELDING AND ALLIED PROCESSES – Coast Guard, https://www.dcms.uscg.mil/Portals/10/CG-4/documents/SFLC/StandardSpec2020/SFLC-Std-Spec-0740-(2020).pdf
  11. Coast Guard Welding Standards 0740 | PDF | Nondestructive Testing – Scribd, https://www.scribd.com/document/470742860/SFLC-Std-Spec-0740-Welding-and-Allied-Processes
  12. 46 CFR Part 56 Subpart 56.80 — Bending and Forming – eCFR, https://www.ecfr.gov/current/title-46/chapter-I/subchapter-F/part-56/subpart-56.80
  13. ASME B31.3 Pipe Bend Calculators – Pipeng Toolbox, http://pipeng.com/index.php/ts/itdmotdiam002l/
  14. 3 PROCESS PIPING – ASME Digital Collection, https://asmedigitalcollection.asme.org/ebooks/book/chapter-pdf/2793222/802183_ch17.pdf
  15. ASME B31.3 Processing Piping – Required Pressure Design Wall Thickness for Bends – Maplesoft, https://www.maplesoft.com/products/maple/Pipeline-Design-Analysis/PDFs/Design-Codes-for-Pressure-Piping/Process-Piping-Required-Pressure-Design-Wall-Thickness-for-Bends-(ASMEB31.3).flow.pdf
  16. ASME B31.3 Processing Piping – Required Pressure Design Wall Thickness for Bends – Maplesoft, https://www.maplesoft.com/applications/download.aspx?id=154848/RequiredPressureDesignWallThicknessforBendsASMEB31.3.flow.pdf
  17. ASME B31.1 Pipe Bend Calculators – Pipeng Toolbox, http://pipeng.com/index.php/ts/itdmotdiam006l/
  18. Military Standard for Pipe Bending | PDF | Pipe (Fluid Conveyance) | Steel – Scribd, https://www.scribd.com/document/343777071/MIL-STD-1627B-1
  19. 46 CFR § 56.80-15 – Heat treatment of bends and formed components., https://www.law.cornell.edu/cfr/text/46/56.80-15
  20. MIL-STD-2035A Nondestructive Testing | PDF | Analysis | Methodology – Scribd, https://www.scribd.com/document/46609674/Mil-Std-2035-Ndt-Criteria
