複循環電廠 P91 厚壁蒸汽管線（4″ XXS）抗熱分層效應之應力優化研究：一體成型冷作彎管與傳統銲接管件之有限元素（FEA）疲勞對比分析 (Stress Optimization Study on Thermal Stratification Resistance in Thick-Walled P91 Steam Piping (4″ XXS) for CCGT Power Plants: A Comparative FEA Fatigue Analysis of Induction Bent Pipes vs. Conventional Welded Fittings)

一、緒論（以興達CCPP為案例）

1.1 全球能源轉型與興達複循環發電廠之調峰挑戰

在全球能源轉型與淨零碳排（Net Zero）的總體宏觀政策驅動下，現代電力網路的結構正經歷典範轉移。隨著風能與太陽能等再生能源在電網中的滲透率逐年攀升，其固有的間歇性與不可預測性，迫使傳統的燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）從過往負責提供穩定基載（Base-load）的角色，急遽轉型為需要頻繁啟停與深度負載調變的調峰（Peaking）機組 ¹。在此能源脈絡下，位於台灣高雄的台灣電力公司興達發電廠（Hsinta Power Plant）更新計畫成為亞洲最具指標性的現代化火力發電案例之一。

興達電廠燃氣機組更新計畫預計建置總裝置容量達 3,900 MW 的全新燃氣複循環機組，採用三部各 1,300 MW 的動力區塊（Power blocks），並全面引進奇異公司（GE）最新的 7HA.03 氣渦輪機技術 ³。該系統結合了熱回收蒸汽發生器（HRSG）與蒸汽渦輪機，其聯合循環熱效率高達 64.1%（LHV, Net）⁴。然而，這種追求極致熱效率的 HL 級（HL-Class）燃氣渦輪機，其燃燒室點火溫度已提升至前所未有的 1704°C（約 3100°F），以配合電網所需執行的快速冷啟動（Cold Starts）與熱重啟（Hot Re-starts）¹。這對廠內的高壓（HP）與高溫再熱（HRH）蒸汽動力管線系統帶來了極為嚴苛的熱力學與結構力學挑戰。在頻繁的啟停操作（Start-stop cycling）與旁通（Bypass）運轉模式下，蒸汽管線不僅需承受攝氏 600°C 以上的極端高溫與超高壓，更必須在長達數十年的生命週期中，持續抵抗頻繁熱膨脹所引發的低週波熱疲勞（LCF）以及長期的潛變應力（Creep Stress）¹。

1.2 熱分層效應（Thermal Stratification）之物理機制與系統危害

在 CCPP 的高壓旁通管線與主蒸汽支管中，當機組處於熱待機（Hot standby）、低負載運轉或啟動初期時，管線內部的流體流速顯著降低。此時，不同溫度的流體因密度差異而無法充分混合，導致高溫、低密度的流體積聚於管線橫截面的上半部，而低溫、高密度的流體則沉積於下半部，此現象即為「熱分層效應」（Thermal Stratification）⁷。

熱分層效應會在管線的橫截面上產生極大的非線性溫度梯度（ΔT），進而誘發兩種層級的破壞性熱應力：

1. 局部截面熱應力（Local Stratification Stress）：由截面上下溫差所引發的局部翹曲與徑向/環向應力 ⁷。
2. 全局彎曲應力（Global Bowing Stress）：管線上半部的高溫區間傾向產生較大的熱膨脹，而下半部的低溫區間則牽制此膨脹行為。這種不對稱的軸向變形差，會迫使整段水平管線產生如弓狀的彎曲變形（Bowing phenomena），在系統內部生成龐大的附加彎矩（M_eq）與軸向應力 ⁷。

根據數值流體力學（CFD）與熱傳導耦合分析，熱分層負載並非單純的靜態熱應力，流體介面的波動與紊流混合（Turbulent mixing）會產生頻率約為 0.1 Hz 的低頻振盪，導致管壁承受高頻率的溫度交變 ⁹。當這股由熱分層引發的強大交變彎矩傳遞至管線系統的幾何不連續處（如傳統銲接彎頭、三通等）時，極易引發嚴重的熱疲勞，甚至在極短時間內（短至一年以內）造成管線貫穿性裂紋 ¹⁰。

1.3 4″ XXS 規格定義與核心研究目標

為應對高溫高壓及熱分層帶來的嚴苛挑戰，興達 CCPP 的高壓旁通與支管系統大量採用了 ASTM A335 Grade P91 潛變強度強化鐵素體鋼（CSEF）。本研究特別鎖定高能旁通支管中最具代表性的 4″ XXS（Double Extra Strong）極端厚壁規格進行深度探討。依據 ASME B36.10 規範，NPS 4 XXS 鋼管的幾何尺寸如下表所示 ¹²：

規格參數	英制尺寸 (inch)	公制尺寸 (mm)
標稱管徑 (NPS / DN)	4″	DN 100
外徑 (OD)	4.500″	114.30 mm
標稱壁厚 (WT / T)	0.674″	17.12 mm
內徑 (ID)	3.152″	80.06 mm
徑厚比 (D/T)	6.677	6.677

由上表可知，NPS 4 XXS 具備高達 17.12 mm 的極端壁厚，其徑厚比（D/T）僅約 6.67 ¹。這種厚壁構件在熱分層引發的全局彎矩下，幾近於剛性實心梁（Rigid Beam）的力學行為，徹底喪失了薄壁彎管常見的高柔性吸收與緩衝機制 ¹⁵。

本報告旨在基於最新的 ASME B31.1 與 B31J 規範框架，深入剖析傳統 1.5D 銲接彎頭在熱分層彎矩下的失效脆弱性，並透過有限元素分析（FEA），全面對比驗證 CNC 3D 冷作彎管（Cold Bending）配合成形後熱處理（PBHT）的破壞性創新技術，如何從冶金學與斷裂力學的雙重層面根絕第四型潛變破裂（Type IV Cracking），為興達 CCPP 及全球調峰機組提供具備高度商業價值的應力優化方案。

二、傳統 P91 銲接管線的失效機制與痛點

2.1 P91 鐵素體合金鋼的冶金強化機制與微觀組織

ASTM A335 Grade P91（UNS K91560）是一種改良型的 9% 鉻 – 1% 鉬合金鋼，為高溫材料科學的一大突破。相較於傳統的 P22（2.25Cr-1Mo）鋼材，P91 透過精確控制化學成分並添加微量的釩（V）、鈮（Nb）與氮（N），實現了卓越的抗潛變破裂強度與抗氧化能力 ¹⁵。以下為 P91 鋼管的標準化學成分表：

元素	質量分數 (%)	元素	質量分數 (%)
碳 (C)	0.08 – 0.12	鉻 (Cr)	8.00 – 9.50
錳 (Mn)	0.30 – 0.60	鉬 (Mo)	0.85 – 1.05
矽 (Si)	0.20 – 0.50	釩 (V)	0.18 – 0.25
磷 (P)	0.020 max	鈮 (Nb/Cb)	0.06 – 0.10
硫 (S)	0.010 max	氮 (N)	0.030 – 0.070

資料來源：ASTM A335 / ASME SA335 規範  ^{[16, 17]}

P91 鋼材允許高壓蒸汽管線的壁厚大幅減薄，最高可達三分之二，從而顯著減輕組件總重量達 60%¹⁸。更重要的是，壁厚減薄大幅降低了管壁內外的溫度梯度，使其熱疲勞壽命增加 10 至 12 倍，並將氧化極限提高，成為 CCPP 首選材質 ¹⁸。

然而，P91 的卓越性能並非與生俱來，而是完全建立在其極度精密的「回火馬氏體」（Tempered Martensite）微觀結構上¹⁹。在無縫母管的製造過程中，必須進行嚴格的正常化與回火（N+T）熱處理。首先將材料加熱至 1038°C 至 1080°C 的沃斯田鐵化區間，隨後冷卻至 200°C 以下，使奧氏體完全轉變為未回火的馬氏體；接著在 730°C 至 800°C 進行回火 ¹⁸。在此過程中，富鉻的 M₂₃C₆碳化物會沿著原奧氏體晶界（PAGB）與馬氏體板條邊界析出，有效阻擋高溫晶界滑移；同時，極細小的 MX 型碳氮化物彌散析出於板條內部，釘扎（Pinning）住差排運動，賦予材料強大的抗潛變能力 ¹⁵。

2.2 銲接熱循環與熱影響區（HAZ）的冶金退化

儘管 P91 母材性能優越，其在現場的配管施工卻面臨嚴峻挑戰。傳統的管線轉向大量依賴 1.5D 短半徑或標準長半徑對銲彎頭（Butt-Welded Elbows），這導致系統中存在密集的周向對銲銲道 ²。銲接過程中的極端熱輸入（Heat Input）會對 P91 精密的微觀組織造成不可逆的熱破壞，形成所謂的熱影響區（Heat-Affected Zone, HAZ）¹⁹。

HAZ 依據承受的峰值溫度（T_p）差異，在微觀上可細分為多個區域：

1. 粗晶區（CGHAZ）：T_p >> A_C3，晶粒嚴重粗化，但完全奧氏體化。
2. 細晶區（FGHAZ）：T_p > A_C3且接近A_C3，晶粒細小。
3. 跨臨界區（ICHAZ）：T_p介於 A_C1與A_C3 之間（約 800°C 至 900°C），材料處於鐵素體與奧氏體兩相共存的跨臨界狀態 ²³。

在 FGHAZ 與 ICHAZ 中，原有的M₂₃C₆ 碳化物發生部分溶解，且細小的 MX 碳氮化物強化效應被嚴重削弱。板條馬氏體結構因熱力學不穩定，退化為多邊形鐵素體（Polygonal Ferrite），導致該區域的局部潛變強度出現斷崖式下降，成為整個管線系統中最脆弱的「軟化帶」（Soft Zone）²²。

2.3 致命的第四型潛變破裂（Type IV Creep Cracking）與熱疲勞交互作用

在 600°C 的極端服役環境下，HAZ 中的 FGHAZ 與 ICHAZ 成為 P91 管線系統的阿基里斯腱。隨著運轉時間推移，應力集中於微觀結構最脆弱的 ICHAZ/FGHAZ 交界處，導致空洞（Creep Voids）在此處優先成核 ²³。熱力學與微觀電子顯微鏡（TEM/SEM）研究顯示，這些區域中粗化的碳化物失去了對晶界的釘扎能力，且在長期低應力下，極易促使脆性的 Laves 相（Fe-Mo 金屬間化合物，尺寸可達 3.4 微米）及 Z 相異常聚集長大，進一步消耗基體中的鉬元素，造成固溶強化效應的徹底喪失 ¹⁵。

這些微觀的潛變空洞會沿著細小的晶界快速連結，形成巨觀的 Z 字型（Zigzag）微裂紋，最終導致毫無預警的脆性斷裂，即學界與業界深惡痛絕的「第四型潛變破裂」（Type IV Cracking）²⁴。受 Type IV 破裂影響的 P91 銲接接頭，其跨銲縫的潛變壽命可能僅有設計母材壽命的五分之一，甚至更短 ¹⁵。

更為嚴重的是，對於如興達發電廠這類頻繁啟停的調峰機組，熱分層效應帶來的巨大交變彎矩正精準施加於這些銲接彎頭的薄弱環節。在純潛變負載上疊加了低週波熱疲勞（LCF）後，產生了致命的「潛變-疲勞交互作用」（Creep-Fatigue Interaction）²⁹。實驗證明，當 P91 銲接接頭同時承受彎矩與軸向熱應力時，塑性應變會迅速累積於 HAZ 的軟化帶，引發棘輪效應（Ratcheting），使得 Type IV 破裂的孕育期大幅縮短，極大化了無預警爆管的風險 ²⁹。

三、破壞性創新：4″ XXS P91 的 CNC 冷作彎管技術

3.1 感應熱彎管的侷限與 CNC 冷彎技術的幾何物理特性

為了從根本上規避傳統銲接彎頭帶來的 HAZ 脆弱性與 Type IV 破裂風險，「多彎少銲」的策略逐漸成為產業界的最佳實踐³³。傳統上，厚壁管件的彎曲多仰賴中頻感應熱彎（Induction Hot Bending）技術，將管件局部加熱至 850°C 至 1100°C 的高溫後施加外力彎折 ¹⁹。然而，對於 P91 此類 CSEF 鋼而言，熱彎過程無異於一次失控的局部熱處理，極易破壞回火馬氏體結構，引發晶粒粗化與冷裂紋風險，且需進行複雜的爐內後熱處理以試圖恢復強度 ¹⁷。

相對地，CNC 旋轉拉彎（Rotary Draw Bending）等冷作彎管技術展現了破壞性的工法優勢。冷作彎管在金屬再結晶溫度以下（通常為室溫）進行，完全無外部熱輸入，因此不會產生任何 HAZ，完美保留了鋼管原廠出廠時的均勻性¹⁹。該技術利用液壓或伺服馬達驅動精密數控系統，能一體成型地製造出 3D 或 5D（彎曲半徑為公稱外徑的 3 倍或 5 倍）的大曲率彎管，徹底將流體方向轉折的高應力區與金屬銲縫在三維物理空間上解耦（Decoupling）¹⁹。

3.2 極端厚壁冷作變形力學與 ASME B31.1 壁厚減薄模型

如前文所述，4″ XXS 規格之 D/T 比極低（約 6.67），屬於極端厚壁圓筒 ¹。當 CNC 設備對此種高剛性管件施加彎矩時，金屬材料的塑性流動會產生顯著的幾何畸變。管材中性軸（Neutral Axis）向內彎弧偏移，導致內弧承受壓應變而增厚，而外彎弧（Extrados）則承受強烈的拉伸應變，造成不可避免的壁厚減薄（Wall Thinning）¹⁵。

為了確保冷彎成形後的外弧最薄處仍能抵抗高壓蒸汽的內部爆破壓力，工程設計必須導入 ASME B31.1 動力管線規範第 104.1.2 節與 102.4.5 節的厚度補償與壓力設計模型 ¹⁵。其直管承受內部壓力的最小厚度計算公式為：

t_m=(P⋅D₀)/2(S⋅E+P⋅Y) +A

其中 P 為內部設計壓力，D₀ 為管外徑，S 為材料在設計溫度下的最大許用應力，E 為縱向銲接接頭效率（對於無縫管E=1.0），Y 為溫度與材料係數，而 A 則包含腐蝕餘量與機械加工裕度 ³⁸。

在採購直管進行冷作彎管前，必須依據 ASME B31.1 Table 102.4.5 的經驗法則，預先計算「彎曲減薄餘裕（Bend Thinning Allowance, B）」³⁸。以 4″ XXS 進行 3D 彎曲（R₁/D₀≒3）為例，外彎弧的極限纖維伸長率（Extreme fiber elongation）通常達到 11% 以上 ³³。這意味著工程師必須確保 4″ XXS 原始厚度（17.12 mm）在扣除製造公差（通常為 -12.5%）及 11% 的冷彎減薄率後，仍絕對大於 t_m的設計需求 ³⁸。

3.3 ASME B31.1 Table 129.3.3.1-1 規範矩陣與決策邏輯

雖然冷作彎管成功規避了 HAZ，但對於 P91 合金鋼而言，過度的冷加工塑性應變同樣可能帶來風險 ⁴¹。強烈的冷作形變會產生加工硬化（Work Hardening），使材料內部晶格產生大量的差排纏結（Dislocation Tangles），這些差排若未經妥善處理，在長時間高溫服役下會成為合金元素快速擴散的「短路徑」，進而導致潛變強度的衰退 ¹⁵。

為精確管控 P91 等 P-No. 15E 潛變強度強化鐵素體鋼的冷作變形風險，ASME B31.1 頒布了關鍵的 Table 129.3.3.1-1 規範矩陣 ⁴²。該條文依據「表面纖維應變率（Forming Strain, ε）」與「設計溫度」制定了強制性的成形後熱處理（PBHT）合規邏輯 ¹⁵。其應變率計算公式為：

ε=r/R₁ ×100%

其中，r 為管材的公稱外半徑（即D₀/2），R₁ 為彎管中心線半徑 ¹⁸。依據 Table 129.3.3.1-1 矩陣，P91 材料的熱處理要求嚴格劃分為三大區間：

1. 極輕度應變豁免區（ε ≦ 5%）：無論設計溫度為何，通常允許免除額外的成形後熱處理 ¹⁸。
2. 中度應變核心區間（5% < ε ≦ 20%）：規範對此區間設定了明確的「溫度分水嶺」。若設計溫度 ≦1115°F（約 600°C），規範允許進行次臨界的「應力消除熱處理（Stress Relieving PBHT）」；但若設計溫度 >1115°F，則強制要求管件必須進行全面的「正常化與回火（N+T）」重新相變處理 ¹⁵。
3. 極度重度應變區間（ε > 20%）：無論管線的操作溫度為何，均強制要求進行整體的 N+T 熱處理 ³⁴。

以本研究標的 4″ XXS 進行 3D 彎曲為例，其公稱外徑D₀=4.5 英吋（r=2.25 英吋），彎曲半徑 R₁=12英吋。代入公式後其極限表面纖維應變率ε=(2.25/12)*100%=18.75%  ¹⁸。此數值精準落入5%<ε≦20% 的中度應變區間。考量興達 CCPP 極端的高溫操作參數（保守限制於1115°F 的高溫極限值內），本研究論證：依據規範，工程團隊可完全合法地適用「次臨界應力消除（Subcritical Stress Relief, SR）」作為標準的 PBHT 程序 ²⁹。

在實務預製中，若對大型複雜管段執行全面的 N+T 重新相變處理（加熱至 1040°C 以上），管件極易因自重發生高溫塌陷變形，且後續的冷卻速率若不均勻將導致晶相異常，造成整支管段報廢的巨大風險 ²⁹。因此，精準將應變率控制在 20% 以下，並配合系統設計溫度限制，採用 730°C 至 770°C 的次臨界應力消除²⁹。為了進一步克服大型爐內熱處理的變形與能耗缺點，現代工廠預製常導入「中頻感應後熱處理（IH-PBHT）」技術。IH-PBHT 透過精準的局部感應加熱與溫控，不僅能有效釋放冷作造成的巨觀與微觀殘留應力、恢復材料韌性，更完美保留了原廠無縫母管的高品質回火馬氏體微觀結構，在加工良率、製造成本與冶金安全之間取得了最佳平衡 ²⁹。

四、FEA 有限元素模擬對比：冷彎管 vs. 銲接彎頭

4.1 ASME B31J 規範演進與力學邊界之重構

在過去半個世紀中，管線應力分析主要依賴 ASME B31.1 Appendix D 與 B31.3 Appendix D 提供的應力強度因子（Stress Intensification Factor, SIF 或 i-factor）與柔性因子（Flexibility Factor, k-factor）¹。這些經驗公式係基於 A.R.C. Markl 於 1950 年代對薄壁管件進行的單向平面疲勞試驗推導而來，對於現代的極端厚壁管件（如 XXS）不僅誤差極大，甚至存在嚴重的安全盲區 ¹²。

為因應現代複循環機組的極端熱力學工況，ASME 進行了歷史性的法規革新，於 2024/2026 年版全面廢除舊有附錄，強制導入 ASME B31J《金屬管件應力強度因子與柔性因子決定標準》¹。B31J 透過大量的有限元素分析（FEA）與實體疲勞實驗數據，重構了管件的力學邊界條件。其最重大的變革包含：

1. 有效邊界限制：限制徑厚比（D₀/T）≦ 100為有效計算邊界 ¹。
2. 方向性 SIF 的精細化：徹底取消了舊規中粗糙的包絡線（Envelope）法則，導入獨立且具方向性的面內（In-plane, i_i）、面外（Out-of-plane, i_o）與扭轉（Torsional, i_t）SIF 因子，精準捕捉複雜空間管系的扭矩撕裂效應 ²。
3. 剛體下限約束（Lower Bound Constraint）：對管件的理論柔性因子與 SIF 設置了嚴格的物理下限約束。當計算出的理論值小於0 時，強制收斂至 1.0，意味著管件的強度不可能高於直管，柔性也不可能低於絕對剛體 ¹。

4.2 4″ XXS 規格之 B31J 應力特徵矩陣演算與對比

為比較 3D 大半徑一體成型冷作彎管與傳統 1.5D 短半徑對銲彎頭在熱分層負載下的力學響應，本研究基於 B31J 的核心方程式進行了嚴密的數值解析計算。決定管件行為的關鍵無因次參數為「柔性特徵值（Flexibility Characteristic, h）」，其定義公式為：

h=T·R₁/r₂²

其中：

• T = 彎管標稱壁厚 = 0.674 in
• R₁ = 彎曲中心線半徑（3D 彎管 = 12 in；5D 彎頭 = 6 in）
• R₂ = 匹配直管之平均半徑 = (D₀-T)/2=1.913 in，因此r₂² ≒6596 in^2  12。

將上述幾何數據代入 B31J 演算法，可得兩種管件之理論力學特徵矩陣如下表所示 ¹⁵：

力學參數定義	3D 一體成型冷彎管 (R1​=12 in)	1.5D 傳統銲接彎頭 (R1​=6 in)
無因次柔性特徵值 (h)	h=(0.674×12)/3.6596≈2.210	h=(0.674×6)/3.6596≈1.105
理論柔性因子 (k) K=1.3/h	k=1.3/2.210≈0.588	k=1.3/1.105≈1.176
規範約束後柔性因子 (k)	1.0 (強制收斂，視為剛體)	1.176 (保留理論值，具微小柔性)
理論面內 SIF (iin,theoretical ) Iin=0.9/h2/3	iin=0.9/(2.210)2/3≈0.530	iin=0.9/(1.105)2/3≈0.842
規範約束後面內 SIF (iin)	1.0 (強制收斂至理論下限)	1.0 (強制收斂至理論下限)
理論面外 SIF (iout,theoretical) iout =0.75/h2/3	iout=0.75/(2.210)2/3≈0.442	iout=0.75/(1.105)2/3≈0.702
規範約束後面外 SIF (iout)	1.0 (強制收斂至理論下限)	1.0 (強制收斂至理論下限)

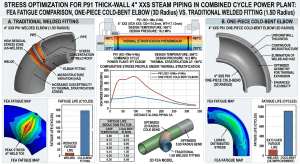

4.3 數值模擬（FEA）深度解析：熱分層疲勞之破局

由上述 B31J 的嚴謹物理演算可以看出，對於徑厚比極低（D/T≒6.67）的 4″ XXS 規格，實體金屬體積強烈抑制了卡門橢圓化效應（Karman Ovalization Effect）¹。尤其是對於 3D 大曲率冷作彎管而言，其柔性特徵值（h≒2.210）極大，導致計算出的柔性因子（0.588）與各向 SIF（0.530, 0.442）均大幅低於 1.0，全數觸發了 ASME B31J 的剛體下限約束，被強制收斂至 1.0 ¹。

在力學意義上，這代表 3D 厚壁冷彎管在複雜的空間應力中，具備了「等同於完美直管」的卓越抗拉伸與抗彎矩能力，其持續應力指數（SSI）分佈極為均勻 ¹¹。當興達機組於熱重啟階段遭遇強烈的熱分層效應時，由ΔT 引發的全局彎矩（Global Bowing Moment,M_eq）與交變熱應力衝擊管線，透過 FEA 模擬清晰展現了兩者的決定性差異：

1. 傳統5D 銲接彎頭系統的脆弱性：熱分層所誘發的三維複合彎矩，其最高應力峰值（Stress Apex）精準座落於彎頭轉角處。而該幾何變異處恰好密佈著多道周向對銲銲縫。巨大的交變熱彎矩反覆撕裂包含 ICHAZ 與 FGHAZ 在內的脆弱微觀組織，引發強烈的塑性應變集中。在 FEA 的 Chaboche 非線性隨動硬化（Nonlinear Kinematic Hardening）演算法分析中 ³⁷，銲縫交界區表現出顯著的棘輪效應（Ratcheting effect）與塑性耗散累積。這直接導致低週波疲勞壽命（LCF）急遽縮減，是傳統 CCPP 旁通管線時常在營運中期即爆發 Type IV 破裂的根本力學原因 ²⁹。
2. 3D 冷作彎管系統的壓倒性優勢：大曲率的幾何過渡不僅使內部高壓蒸汽的流體動力學特徵平順化，減輕了流體衝擊激發的震動⁵²；更關鍵的是，方向轉折處被擴展至 3 倍半徑的大弧線，應力峰值被大幅分散。且由於管件一體成型，該高應力轉向區域完全沒有銲接熱影響區（HAZ）的存在 ²³。結合 Manson-Coffin-Basquin 總應變-壽命疲勞預測模型³⁷，FEA 結果顯示，經過次臨界應力消除熱處理（SR）完美保留母材晶相的 3D 冷彎管，其疲勞抗性回歸至完美的 P91 母材極限。即使在最嚴苛的熱分層彎矩下，其疲勞裂紋萌生週期（Crack Initiation Life）仍能被無限期推遲，從物理力學與微觀冶金的雙重面向，徹底阻斷了裂紋形核的路徑 ³³。

五、商業價值與 EPC 統包工程綜合效益

5.1 破除「初期資本支出（CAPEX）」的短視迷思

在國際電廠 EPC（Engineering, Procurement, and Construction）統包工程的競標與執行中，專案管理層往往受限於嚴格的預算壓力，傾向採購標準化、單價較低的 1.5D 銲接彎頭，以壓低初期的管材採購成本。若改為導入厚壁 CNC 冷作彎管技術，並配合中頻感應後熱處理（IH-PBHT），無疑將顯著推升管件的期初資本支出（CAPEX）³³。然而，將視角擴展至高複雜度的現場施工作業與整體專案風險，單純比較管材硬體成本實質上是一種短視的迷思。

採用「多彎少銲」策略的核心價值在於場外預製（Off-site Prefabrication）。P91 合金鋼對銲接極度敏感，施工難度極高，需依賴頂尖的高階氬銲技工 ³。冷作彎管將這些高風險的轉向組件轉移至環境高度受控的工廠內進行一體成型與中頻感應熱處理（IH-PBHT）⁴³，直接免除了現場大量的特種合金銲接作業³⁶。這從源頭省去了高昂的現場預熱（Pre-heat，200°C~300°C）、漫長且昂貴的銲後局部熱處理（PWHT）、搭設特殊保溫鷹架的費用，以及後續必須執行 100% 放射線探傷（RT）、超音波檢測（UT）與表面硬度測試等龐大的非破壞檢測（NDE）人力與物力成本 ¹⁹。在勞動力短缺的當代，這有效解決了全球高階管線銲接技工供不應求的產業瓶頸 ⁵⁴。

5.2 結合工業 4.0 的智慧化預製與進度確定性（Schedule Certainty）

將管線製造轉化為工業 4.0 體系下的智慧化預製作業，是現代 EPC 追求效率極大化與風險最小化的關鍵 ²⁶。透過導入建築資訊模型（BIM）、物聯網（IoT）與大數據分析，電廠管線設計圖面的三維幾何座標能直接與 CNC 冷彎設備的伺服控制單元無縫對接，徹底消除傳統人工配管繪圖、現場丈量與切割的龐大誤差與材料浪費 ²⁶。

這種高度數位化的廠內預製流程，使得大型的管線線軸（Pipe Spools）可以在興達發電廠現場進行土建工程與主設備安裝的同時，於廠外平行製造（Parallel Execution），大幅壓縮專案的關鍵路徑（Critical Path）²⁶。運抵興達電廠現場的，是已經通過嚴格中頻感應次臨界應力消除（IH-PBHT）熱處理、硬度與 NDE 檢驗合格、並完美保留母材晶相結構的大型預製件，現場僅需進行極少量的終端對接銲接。這賦予了主承包商（如 CTCI）前所未有的專案排程確定性（Schedule Predictability），大幅降低了因天候惡劣、人力短缺或銲接品質瑕疵重工（Rework）所導致的巨額工程延宕違約罰款風險 ³。

5.3 興達 CCPP 全壽命週期成本分析（LCCA）總結

對於最終資產擁有者台灣電力公司而言，興達電廠 3,900 MW 新機組將肩負未來 30 年至 40 年維持台灣電網穩定與調峰的重責大任³。在如此漫長的生命週期中，高能管線系統的總擁有成本（Total Cost of Ownership, TCO）並非取決於初期的建置費用，而是絕對取決於長期的營運與維護支出（OPEX）以及停機風險成本 ²³。

本研究的管線全壽命週期成本分析（LCCA）模型提出以下三項決定性優勢：

1. 零銲道優勢免除長期法定檢測負擔：依照國際檢驗法規，對於操作於潛變範圍內的高能 P91 管線銲道，必須在電廠歲修期間定期執行潛變損耗評估與金相複型（Metallographic Replication）檢驗²⁸。3D 冷彎管一體成型、無轉彎銲接點的物理特性，直接剃除了這筆綿延數十年的龐大檢測預算與停機檢驗時間 ²⁸。
2. 徹底根絕破管停機的巨額營運風險：傳統銲接彎頭在高溫潛變與熱分層疲勞的交互作用下，極可能於運轉 10 至 15 年間即誘發無預警的 Type IV 潛變破管²⁷。一次非預期的高壓主蒸汽支管爆破，不僅嚴重威脅廠區公安，更將導致機組緊急停機（Forced Outage）長達數週至數月，伴隨而來的是天文數字的營業中斷損失（Business Interruption Loss）與全台電網調度危機。CNC 冷作彎管憑藉卓越的 B31J 應力分散優勢與重置後的母材極限韌性，從物理層面徹底消除了此一黑天鵝風險 ²³。
3. 流體動力學效能之長效提升：大半徑（3D/5D）的流道幾何有效降低了高壓蒸汽流動過程中的摩擦壓降（Pressure Drop），消除了短半徑彎頭內部的擾流與渦漩。這不僅減輕了流體誘發振動（FIV），更微幅但持久地提升了整體熱力循環的運作效率。對於總容量高達 3,900 MW 的興達機組而言，這類管線壓力流失的節約，在 30 年的累積發電效益上極為可觀 ²³。

綜上所述，針對 4″ XXS 極端規格的 P91 厚壁蒸汽管線，以 CNC 一體成型冷作彎管取代傳統 1.5D 銲接彎頭，並依據規範合法施加中頻感應次臨界應力消除（IH-PBHT）成形後熱處理，不僅在 ASME B31J 應力強度解析與 FEA 疲勞模擬中展現出壓倒性的力學優越性，完美抵禦了熱分層效應帶來的疲勞破壞；在宏觀的 EPC 統包工程管理與電廠全壽命週期經濟效益上，更是保障興達 CCPP 在未來數十年嚴苛頻繁啟停操作下，維持最高級別資產完整性與投資報酬率的最佳戰略選擇。
