極端規格（2.5″~5″ XXS）P91厚壁蒸汽管線以3D冷作彎管取代銲接彎頭之全壽命週期可靠度、應力解析與EPC資產完整性評估深度分析研究 (In-Depth Analysis and Research on Life-Cycle Reliability, Stress Analysis, and EPC Asset Integrity Assessment of Substituting Welded Elbows with 3D Cold-Bent Pipes for Extreme-Specification (2.5″–5″ XXS) P91 Thick-Walled Steam Pipelines)

/ Uncategorized / 作者:

摘要

隨著全球能源結構轉型與複循環燃氣發電廠（CCPP）及超超臨界（USC）機組技術的推進，高溫高壓蒸汽管線系統的運轉條件已突破傳統設計的極限。在這些極端環境下，具備優異潛變破裂強度（Creep-Rupture Strength）與抗熱疲勞性能的改質9Cr-1Mo-V合金鋼（ASME SA-335 Grade P91，即P-No. 15E材料）已成為業界標準。然而，在極端規格（標稱管徑2.5英吋至5英吋，壁厚等級Double Extra Strong, XXS）的應用中，傳統採用1.5D短半徑對銲彎頭（Butt-Welding Elbow）的設計，暴露出嚴重的冶金與結構缺陷。頻繁的熱循環與極高的系統壓力，極易在銲接熱影響區（HAZ）誘發Type IV潛變破裂，導致設計壽命從預期的十萬小時大幅縮減。

本研究報告旨在針對2.5″至5″ XXS極端厚壁P91管線，提出以3D大曲率半徑冷作彎管（3D Cold-Bent Pipe）全面取代傳統1.5D銲接彎頭的革命性工程策略。本報告透過材料微觀組織演變與潛變機制分析，結合ASME B31J最新規範的應力強度因子（SIF）與卡門橢圓化效應（Karman Ovalization Effect）理論進行深度推導，並依據ASME B31.1 Table 129.3.3.1-1精確計算表面纖維應變率，制定出最佳的彎後熱處理（PBHT）戰略。研究同時涵蓋了超音波非破壞性檢測（UT/PAUT）在厚壁晶界中的聲波衰減物理限制。結果證實，採用3D冷作彎管不僅能徹底消除HAZ的Type IV破裂風險，完美避開厚壁麻田散鐵管線在檢測上的物理盲區，更在EPC（工程、採購、建造）全壽命週期資產完整性上，展現出極致的經濟價值與系統可靠度。

一、 緒論與高溫管線系統之產業背景分析

現代大型發電設施為追求極致的熱效率與降低碳排放，主蒸汽（Main Steam）與熱再熱蒸汽（Hot Reheat）管線的操作溫度通常跨越565°C至600°C的嚴苛門檻，操作壓力亦常突破數百個大氣壓 1, 2。在這樣的熱力學條件下，早期的低合金鋼（如P22，2.25Cr-1Mo）或甚至於歐洲廣泛採用的12%鉻鋼（X20CrMoV12-1）已無法承受高溫潛變與氧化腐蝕的雙重侵襲，若勉強使用將導致管壁厚度達到無法加工與銲接的驚人尺寸 3, 4, 5。為解決此一瓶頸，美國橡樹嶺國家實驗室（ORNL）研發了P91（Grade 91）潛變強度增強型鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）5。相較於傳統P22鋼材，P91材料的許用應力在510°C至600°C區間內呈現最高達150%的倍數級提升，使管壁厚度得以縮減近三分之二，大幅減輕了系統自重並有效抑制了因管壁內外溫差所引發的熱疲勞應力，同時將氧化限制溫度提升了約100°F  1 。

然而，當管線系統設計進入特定高壓輔助單元，例如高壓疏水管線、旁通閥前導管、減溫水保護裝置以及高能量取樣系統時，基於流體力學與極端內壓的考量，工程師必須採用極端規格的小管徑厚壁管材，即標稱管徑（NPS）介於2.5英吋至5英吋之間，且壁厚等級達到XXS（Double Extra Strong）的幾何配置6。此種管材的徑厚比（D0/T）極低，通常小於8，屬於典型的高度剛性厚壁圓筒8。

在傳統的管線佈置（Piping Layout）中，管線的走向轉折通常仰賴標準的1.5D銲接彎頭。但將1.5D彎頭應用於極端厚壁的P91管線上，在實務上面臨著災難性的挑戰。P91鋼材的卓越性能並非單純來自於化學成分的固溶強化，而是極度依賴於鋼廠在出廠前所施加的精密「正常化與回火」（Normalizing and Tempering, N&T）熱處理，藉以形成高度穩定的回火麻田散鐵（Tempered Martensite）微觀基體，並伴隨奈米級的碳氮化物均勻析出9。當施工現場對XXS厚壁管進行銲接時，銲道周遭的母材將被迫經歷劇烈的熱循環，破壞了原先完美的微觀組織，形成極端脆弱的熱影響區（Heat Affected Zone, HAZ）5。這種局部冶金缺陷在長期的應力與高溫疊加下，無可避免地將導致Type IV潛變破裂，成為發電廠無預警停機甚至引發重大工安事故的致命隱患3。為徹底根除此一工程痼疾，以電腦數值控制（CNC）機台進行無縫冷作彎管（Cold Bending），並施以嚴格的彎後熱處理（PBHT），成為當代EPC工程設計中最具前瞻性的資產完整性防護策略12。

二、 P91材料微觀物理冶金與銲接熱影響區（HAZ）破壞機制深度剖析

要量化並理解冷作彎管技術所帶來的龐大工程效益，必須先從材料科學與固態物理的微觀視角，深入剖析P91鋼在銲接熱循環下發生的不可逆冶金退化。P91鋼材之所以能在高達600°C的嚴苛環境下維持十萬小時以上的設計壽命，源自於其高度複雜且熱力學敏感的微觀強化機制1。

2.1 固溶強化與析出釘扎效應（Pinning Effect）之精巧平衡

P91（9Cr-1Mo-V）鋼材的標準化學成分中，含有8.0%至9.5%的鉻（Cr）與0.85%至1.05%的鉬（Mo）7。鉻主要在金屬表面形成緻密的氧化膜，提供厚壁管線優異的抗高溫蒸汽氧化與抗高溫腐蝕能力；鉬則以置換型固溶原子的形態溶入基體，發揮固溶強化（Solid Solution Strengthening）效應，提升基體的高溫降伏強度7。更為關鍵的是微量元素釩（V，0.18%~0.25%）、鈮（Nb，0.06%~0.10%）與氮（N，0.030%~0.070%）的精準配比添加14。

在製造過程中，P91必須經歷嚴格的兩階段熱處理：首先在大於1040°C（通常為1040°C至1080°C）的溫度下進行正火（Normalizing），使合金元素完全固溶於奧氏體中，隨後冷卻形成充滿高密度差排（Dislocation Tangles）的板條狀麻田散鐵（Lath Martensite）結構；接著在730°C至800°C進行高溫回火（Tempering）1, 10。在此一精密的熱力學過程中，富鉻的M23C6碳化物會優先沿著原奧氏體晶界（Prior-Austenite Grain Boundaries, PAGBs）與麻田散鐵板條邊界析出，穩定整個晶粒骨架；同時，極細微（奈米級）的球狀MX型碳氮化物（如V(C,N)或Nb(C,N)）會廣泛且彌散地分佈於板條內部與差排網路上7。

當材料在高溫服役並承受持續性機械應力時，這些析出相會發揮強大的「釘扎效應」（Zener Pinning）。這些硬質粒子如同錨點一般，死死卡住高密度差排，有效阻礙差排的滑移（Dislocation Glide）與攀爬（Climb），並抑制晶界滑動（Grain Boundary Sliding）。這正是P91高溫潛變抗性與結構穩定性的核心命脈5。

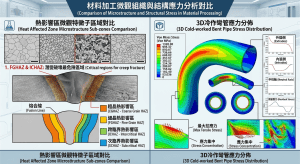

2.2 銲接熱力學循環與熱影響區微觀組織退化

當EPC工程現場將兩個XXS厚壁管組件以銲接結合時，即使選用如E-9015-B9-H4這類含有極低氫（少於4 ml/100g）並輔以嚴格的銲前預熱（200°C至300°C）與銲道層間溫度控制的耗材，極大的熱輸入（Heat Input）仍會在母材內部製造出極端陡峭的溫度梯度16。依據熱輸入峰值溫度的不同，熱影響區被劃分為多個微觀特徵截然不同的子區域2。其中，距離銲道熔合線較遠的「細晶熱影響區」（Fine-Grained HAZ, FGHAZ）與「跨臨界熱影響區」（Intercritical HAZ, ICHAZ）是潛變破壞最危險的溫床。

在FGHAZ中，峰值溫度略高於上臨界相變溫度（AC3），母材發生奧氏體化（Austenitization）。然而，由於停留時間極短，原有的微細碳化物（尤其是具備高熱穩定性的鈮碳氮化物）無法完全溶解。這些未溶解的殘留碳化物阻礙了奧氏體晶粒的成長，導致冷卻後形成異常細小的麻田散鐵晶粒網路3。在ICHAZ中，峰值溫度僅介於下臨界溫度（AC1）與上臨界溫度（AC3）之間，材料發生部分相變，形成由過度回火的軟化麻田散鐵與新生成之未回火脆性麻田散鐵混合的雙相畸變區3。這兩個區域的共同特徵為微觀晶格的高度混亂與熱力學不穩定。

2.3 長期服役下之Type IV空洞成核與擴散潛變破裂機制

在發電廠持續高溫（如565°C至600°C）的長期服役下，FGHAZ與ICHAZ區域因為晶粒極度細小，導致晶界面積大幅增加。在高溫固態物理中，晶界是原子擴散的「高速公路」。當管線承受由內部高壓與熱膨脹引發的系統應力時，Nabarro-Herring擴散潛變（Diffusion Creep）機制在這些細晶區域變得異常活躍，材料內部應力重新分配的過程被劇烈加速5。

更致命的是微觀析出相的退化。由於熱影響區的熱力學不穩定性，該區域原本用於釘扎晶界的M23C6與MX析出物會快速發生粗化（Coarsening），失去釘扎能力。同時，長期演化中會促使基體內的鉬與微量固溶元素大量析出，沿著晶界形成粗大且脆硬的拉維斯相（Laves Phase,  Fe2 (Mo,W)）與Z相（Z-phase, Cr(V,Nb)N）叢集6。研究指出，在經過兩萬小時服役後，這類畸變的P91鋼內部會出現高達3.4μm的拉維斯相聚集，這不僅耗盡了基體中的固溶強化元素導致局部軟化，更導致原奧氏體晶界（PAGBs）徹底擺脫釘扎效應的束縛6。

隨後，在硬質的拉維斯相與軟化基體的界面處，會因極端的應力集中而迅速萌生潛變空洞（Creep Cavities）。這些空洞會沿著細小的晶界快速擴展並相互連結（Coalescence），最終在幾乎沒有明顯巨觀塑性變形（Neck reduction或Elongation）的預警下，發生災難性的低延展性脆性斷裂，此即業界聞之色變的Type IV Cracking3。這種破裂模式使得設計壽命高達十萬小時的P91管件，往往在服役兩至三萬小時後便提早宣告失效1。因此，以3D冷作彎管直接物理性地消除這些位於高應力轉折點的銲縫，是徹底根除Type IV破裂的唯一治本之道21。

三、 規範沿革與應力解析：ASME B31J之極厚壁卡門橢圓化效應抑制

當我們以3D冷作彎管取代傳統1.5D銲接彎頭時，管系整體的力學邊界條件將發生本質上的改變。為精確評估此一轉換對全系統應力分佈的影響，必須導入ASME B31J《金屬管線組件應力強度與柔性因子評估規範》（Standard Method for Determining Stress Intensification Factors and Flexibility Factors for Piping Components）的嚴謹數學模型進行幾何驗證8。傳統的ASME B31.1或B31.3附錄D（Appendix D）在處理此類極端厚壁件時，往往高估了系統的柔性並低估了扭轉應力，而B31J的引入徹底重塑了評估標準23。

3.1 傳統管線之卡門橢圓化效應（Karman Ovalization Effect）

在薄壁管線工程中，當彎管承受強大的面內彎矩（In-plane Bending Moment）時，為了極小化系統的總體應變能，彎管的圓形截面會發生非線性變形，趨向於呈現橢圓狀（Ovalization），此現象由航太與力學大師西奧多·馮·卡門（Theodore von Kármán）率先提出。這種截面扁平化雖然賦予了彎管額外的柔性（Flexibility），從而能有效吸收熱膨脹位移，但也伴隨了劇烈的局部應力集中（Stress Intensification），使得彎管的抗疲勞能力顯著低於同等長度的直管24。

然而，本研究所探討的標的為XXS極端厚壁規格，其管壁的幾何剛性使得卡門橢圓化效應遭到強烈的物理抑制，這直接導致了常規彈性力學評估手法的失效，必須依賴B31J的無因次化特徵矩陣進行深度解析24。

3.2 2.5″至5″ XXS管之B31J量化應力參數解析與特徵矩陣

依據ASME B31J附錄與核心算法，彎管的力學特徵受控於「柔性特徵值」（Flexibility Characteristic, h），其定義為8：

h=(T⋅R1)/(r22 )

其中：

  • T 為管件名義壁厚。
  • R1 為彎管沿中心線量測之彎曲半徑（對於3D彎管，R1 =3*NPS；5D彎管則為1.5*NPS）。
  • R2 為管件截面平均半徑，計算式為R2 =(D0-T)/2。

基於柔性特徵值h，B31J定義了面內/面外柔性因子（k）與面內/面外應力強度因子（iin、iout）。值得注意的是，對於平滑彎管，B31J將柔性因子修正為kin=kout=1.3/h（有別於過往B31.3所使用的1.65h）22。

kin=kout=1.3/h

iin=0.9/h2/3  , i_out=0.75/h2/3

規範同時強制設定了力學邊界條件（Code Enforcement）：所有計算所得之柔性因子k若小於或等於1.0，必須強制收斂至剛性基礎值k=1.0，且將該節點視為純剛性體；所有計算所得之SIF值若小於1.0，亦強制提升至理論下限安全值i=1.0 8。

本研究以極端規格（2.5″, 3″, 4″, 5″ XXS）進行完整的矩陣推演。各管徑之標稱外徑（D0）與壁厚（T）精確參照ASME B36.10M規範取值25。詳細之幾何推演與運算結果收錄於表1與表2。

規格與幾何特徵 管徑 D0​ (in) 壁厚 T (in) 徑厚比 D0​/T 平均半徑 r2​ (in) 3D彎管特徵值 h3D​ 3D 理論柔性因子 k 3D 規範柔性因子 k 3D 理論面內SIF iin​ 3D 規範面內SIF iin​
2.5″ XXS 2.875 0.552 5.208 1.161 3.069 0.424 1.0 0.426 1.0
3″ XXS 3.500 0.600 5.833 1.450 2.568 0.506 1.0 0.480 1.0
4″ XXS 4.500 0.674 6.677 1.913 2.210 0.588 1.0 0.530 1.0
5″ XXS 5.563 0.750 7.417 2.406 1.943 0.669 1.0 0.578 1.0

表1：基於ASME B31J規範之XXS極厚壁管3D冷彎幾何與力學因子演算表 43-60, 85

若我們將相同的XXS管套用於傳統1.5D短半徑彎頭，其特徵值h1.5D將精確地減半（因彎曲半徑R1縮減為一半）。

規格與幾何特徵 1.5D 半徑 R1​ (in) 1.5D 特徵值 h1.5D​ 1.5D 理論柔性因子 k 1.5D 規範柔性因子 k 1.5D 理論面內SIF iin​ 1.5D 規範面內SIF iin​
2.5″ XXS 3.750 1.534 0.847 1.000 0.677 1.0
3″ XXS 4.500 1.284 1.012 1.012 0.762 1.0
4″ XXS 6.000 1.105 1.176 1.176 0.842 1.0
5″ XXS 7.500 0.971 1.338 1.338 0.918 1.0

表2：對應規格1.5D短半徑彎頭之力學因子演算表27

3.3 CAESAR II 剛性特徵提取與系統佈局補償

上述嚴謹的數學推導揭示了一個違反直覺的工程洞見（Counter-intuitive Insight）：由於D0/T落入極端厚壁特徵區間（數值均介於5.2至7.5之間，遠小於B31J適用的D0/T≦ 100上限），Karman橢圓化變形被XXS的極端厚壁徹底封死4。不論是3D冷作彎管或是1.5D銲接彎頭，在彈性力學疲勞極限評估下，其應力強度因子均被視為絕對完美的直管狀態（i=1.0）24。疲勞方程式（如Markl公式或Hinnant公式）在此區域不構成主要破壞威脅。

然而，在柔性因子的判定上出現了決定性的分歧。傳統1.5D彎頭（如5″ XXS）尚能勉強保留微弱的柔性（k≒1.338）。但3D彎管由於曲率半徑較大，其剛度急遽上升，理論k值全數落入0.42至0.67的區間，遠低於1.0界線28。從而在CAESAR II等專業應力分析軟體中，被演算法直接鎖定為「純剛性體」（Rigid Body），其轉動剛度（Rotational Stiffness）與平移剛度（Translational Stiffness）不再具備吸收位移的能力22。

這意味著3D冷作彎管雖然具備最為平順的內部流體動力學特徵，且完美消除了HAZ潛變熱點，但在巨觀管網的熱力學分析中，它喪失了傳統薄壁彎頭用於吸收熱膨脹的「關節」功能。系統的熱膨脹應變（Thermal Expansion Strain）將被百分之百地轉嫁、傳遞至直管段及系統末端的設備管口（Equipment Nozzles）或剛性錨固點（Anchors）上。因此，在EPC工程設計中，當管線工程師決定全面導入3D冷作彎管時，必須同步重新規劃管系支撐（Pipe Supports）與約束（Restraints）的跨距，導入彈簧吊架（Spring Hangers），並增設膨脹彎環（Expansion Loops），以彌補系統總體柔性的流失。這是將純粹的材料冶金優勢轉化為實際系統可靠度時，不可忽略的二次力學補償手段。

四、 3D冷作彎管之應變幾何學與ASME B31.1 PBHT熱處理戰略

要實現上述完美的無縫管段配置，必須藉由大型數值控制（CNC）感應冷彎機，在不對鋼材施加任何外部熱源的室溫條件下，強行以機械外力使得高強度的P91鋼管發生巨大的塑性變形（Plastic Deformation）。此一過程會引發材料內部的微觀缺陷累積、位錯增殖與強烈的加工硬化（Work Hardening）10。為防止高硬化狀態引發應力腐蝕開裂（SCC）與高溫潛變強度的不可逆損害，必須依據ASME B31.1（動力管線規範）的指導原則進行介入性處理4。

4.1 表面纖維應變率之解析演算

在冷作彎管工程中，決定材料晶格扭曲程度與熱處理層級的絕對指標為「最大表面纖維應變率」（Maximum Surface Fiber Forming Strain, ε）。B31.1 規範並非依賴非線性有限元素法（FEA）的複雜疊代，而是採用極具工程安全餘裕的保守幾何公式21：

ε=r/R×100%

此處 r 為管材的公稱外半徑（即D0/2），R 為彎管中心線的彎曲半徑（對於3D彎管即為 3*NPS，或近似3*D0）21。

我們依據此公式，針對2.5″至5″ XXS管線進行應變率精確理論推導：

  • 對於 2.5″ XXS (D0=2.875″)，

其彎曲半徑設定為標準3D（即3×2.5″=7.5″），則 ε=(1.4375/7.5)×100%≈19.17%

  • 對於 3″ XXS (D0=3.500″)，其彎曲半徑R=9.0″，則 ε=(1.75/9.0)×100%≈19.44%
  • 對於 4″ XXS (D0=4.500″)，其彎曲半徑R=12.0″，則 ε=(2.25/12.0)×100%≈18.75%
  • 對於 5″ XXS (D0=5.563″)，其彎曲半徑R=15.0″，則 ε=(2.7815/15.0)×100%≈18.54%

從上述推演可知，2.5″至5″的3D冷作彎管，其最大表面纖維應變率皆高度集中於18.5%至19.5%的狹窄區間內28。此一數值的收斂並非巧合，而是在規範判定上具有極端敏感的戰略意義。

4.2 ASME B31.1 規範邊界與熱處理分水嶺

相較於ASME B31.3（製程管線）偏向平衡經濟與性能（安全係數3.0），ASME B31.1（動力管線）採用了極度保守的安全係數（4.0），並對潛變材料的熱處理豁免條件施加了嚴苛的規範31。依據最新版ASME B31.1之Table 129.3.3.1-1，對於P-No. 15E（即P91）材料，其彎後熱處理（Post-Bending Heat Treatment, PBHT）的強制性要求取決於兩個核心維度：冷作應變率（Strain）與系統操作溫度（Design Temperature）21。

規範明確設定了「5%」與「20%」兩個關鍵應變極限值：

  1. 極度重度應變（ε > 20%）： 規範強制要求不論操作溫度為何，管線內部的錯位密度與晶界滑移已對潛變強度造成不可逆的損傷，必須進行整體的正常化與回火（N&T）處理，重新重置晶相12。
  2. 中度應變區間（5% < ε ≦20%）： 此為冷彎最具價值的操作區間。規範導入了溫度的分水嶺。若系統設計溫度低於或等於1115°F（約600°C），僅強制要求進行「應力消除熱處理」（Stress Relieving PBHT, SRHT）；若大於600°C ，則因極端高溫潛變抗性對任何微觀晶格缺陷或加工硬化極度敏感，強制升級為N&T重新相變處理12。

4.3 繞過N&T處理之冶金與工程意義

對XXS極厚壁且形狀不規則的立體複雜管系（Spool）進行N&T處理，是一項風險極高的工程挑戰。N&T要求將管件整體加熱至沃斯田鐵化區間（大於1040°C）10。在此高溫下，P91鋼幾乎完全喪失降伏強度，厚壁管件極易在爐內因自重發生不可逆的幾何坍塌與潛變下垂21。此外，厚壁管件在隨後的空氣強制冷卻階段中，極易因內外壁冷卻速率不均引發相變不同步，造成嚴重的內部殘留應力與硬度分佈不均，甚至引發淬火裂紋9。

透過將彎曲半徑精準設定為3D，我們使得所有XXS管件的最高應變率（19.44%）死死卡在20%的法規紅線之下28。在當前燃氣複循環（CCPP）機組中，許多高壓輔助管線（如旁通系統）的實際操作溫度介於565°C至595°C，完美落於600°C以下。這使得我們能在合法合規的前提下，完全免除危險且昂貴的N&T程序，僅需實施次臨界（Subcritical）的應力消除熱處理（約730°C至770°C）10。

次臨界熱處理的溫度始終低於下臨界相變溫度（AC1），材料絕對不會發生奧氏體相變。這一策略完美保留了鋼廠出廠時原生的、最優化的回火麻田散鐵基體與MX析出釘扎網絡，僅純粹釋放了冷彎造成的巨觀機械殘留應力與海量差排糾結，使其發生多邊形化（Polygonization）與回復（Recovery）10。這是從巨觀幾何力學反向控制微觀熱力學冶金的極致應用。若貪圖空間而採用1.5D短半徑進行冷作，其應變率將突破30%，無可避免地跌入強制N&T處理的深淵。

4.4 潛變壽命回春技術（Rejuvenation Treatment）之前景探討

值得一提的是，針對長期服役且已發生初期潛變退化的P91鋼材，近期學界提出了「短期壽命回春處理」（Short-term Rejuvenation Treatment, RT）的突破性概念。研究顯示，透過重新施加1050°C正常化2小時，隨後750°C回火2小時的特定熱處理週期，能夠徹底抹除材料內部的潛變損傷歷史，使其微觀特徵完全恢復至未服役的初始狀態，並將剩餘潛變壽命提升高達4倍21。這雖然主要應用於大修期間的直管段延壽，但也從側面印證了嚴格的溫度控制與熱力學重置，對於P91這類微觀結構主導（Microstructure-dominated）材料具有決定性的影響力。

五、 極端厚壁管線減薄率、橢圓度與結構完整性分析

冷作彎管在賦予系統冶金穩定性的同時，無可避免地會在彎曲過程中產生幾何缺陷，即外弧側（Extrados）的壁厚減薄與截面的橢圓化（Ovality）。必須確保這些幾何變異在法規容許的安全裕度之內。

5.1 彎曲幾何缺陷之有限元素（FEA）與規範視角

當管材受彎曲力矩作用時，外弧側纖維被拉伸導致厚度減低，而內弧側（Intrados）纖維受壓導致厚度增加13。同時，受純彎矩效應影響，圓形截面會向中性軸（Neutral Axis）方向壓扁，形成橢圓度。有限元素分析（FEA）指出，橢圓度會直接影響彎管的承載能力，當橢圓度增加時，承受內壓與彎矩耦合載荷下的極限負載能力（Limit Load）會顯著下降，並在管壁外弧處產生額外的應力集中15。

5.2 規範容許值與厚度補償策略

為確保結構耐壓完整性，ASME B31.1對幾何缺陷設定了嚴格的物理界線。首先，彎管截面最大與最小直徑差所定義的橢圓度（Ovality），對於承受內壓的管線被嚴格限制在名義外徑的8%以內（承受真空外壓甚至緊縮至3%）13。其次，減薄後的最薄處厚度，絕對不可低於直管承受內部壓力計算所得之理論最小壁厚（tm，依據Barlow公式計算並包含腐蝕裕度）34。若減薄量超過基準厚度的5%，工程上通常強制要求進行100%的超音波測厚追蹤15。

為了從根本上解決此問題，ASME B31.1 Table 102.4.5提供了前瞻性的厚度補償建議值：對於3D彎管，管材初始名義厚度必須達到理論最小壁厚tm的1.25倍（即預留高達25%的厚度減薄餘裕）21。在採購實務中，EPC團隊通常會指定採用「僅具正厚度公差（Positive Wall Thickness Tolerance Only）」的鋼管生產規格，或者透過管壁排程（Schedule）的跨級升級策略（直接採用XXS等級），以龐大的物理餘裕吸收冷彎帶來的減薄效應，確保最終產品的絕對安全29。

六、 銲接厚壁非破壞性檢測（NDT）之物理屏障與冷彎工法之優勢轉換

在傳統採用1.5D銲接彎頭的EPC工法中，確保銲道內部不存在裂紋、夾渣或未熔合缺陷，是保障管線安全運作的最後防線。然而，對於2.5″至5″ XXS這種「孔徑極小、壁厚極厚」的P91管件，常規的非破壞性檢測（NDT）手段面臨著嚴峻且難以跨越的物理極限挑戰。

6.1 聲學衰減與結構雜訊：超音波檢測（UT/PAUT）之極限

受限於管內空間狹小與極端的管壁厚度，射線檢測（RT）常因穿透射線的劇烈衰減與康普頓散射（Compton Scattering）而難以精確辨識細微瑕疵。因此，常規超音波檢測（UT）、相位陣列超音波（PAUT）及飛行時間繞射（TOFD）成為厚壁檢測的法定主力35。

然而，P91的銲道與熱影響區經歷了複雜的熔融與冷卻循環，其微觀組織包含了粗大的柱狀原奧氏體晶粒與交錯的麻田散鐵板條。當高頻（如5MHz）超音波聲束射入此類具備嚴重各向異性（Anisotropic）與大晶粒（Large Grain Structure）特徵的微觀結構時，聲波在不同晶界與聲阻抗（Acoustic Impedance）差異面上會產生嚴重的折射（Refraction）、吸收（Absorption）、頻散（Scattering）與模式轉換（Mode Conversion）35。

這種聲波在材料內部的不規則漫射，會在檢測儀器螢幕上形成極高的「結構背景雜訊」（Structural Noise），導致真實瑕疵的回波訊號（Defect Echo Amplitude）被徹底淹沒，訊號雜訊比（Signal-to-Noise Ratio, SNR）急劇下降38。研究顯示，厚壁銲道內部的等效1mm微小缺陷在這種雜訊干擾下極易漏判35。為克服此嚴重衰減，檢測人員常被迫採用較低頻率（如1MHz或2MHz）的縱波（Longitudinal Wave）進行檢測，這雖然勉強增加了穿透深度，卻付出了犧牲近表面解析度與微小缺陷偵測能力的慘痛代價，形成了檢測的「死亡區」（Dead Zone）37。

6.2 幾何干涉與雙曲面檢測盲區

此外，XXS等級的厚壁管件在銲接1.5D彎頭處，幾何過渡極為急促。超音波探頭（Transducer Probe）往往無法在極窄的直管段與彎管雙曲面（外弧或內弧）上獲得完美的平整接觸面積與耦合劑介面（Couplant Interface），導致聲束入射角度發生難以預期的偏差36。加上超音波在極厚管壁中的聲程（Sound Path）極長，細微的聲束偏轉（Beam Steering）或分叉（Splitting）效應會被幾何倍數放大，使得判定缺陷真實深度、傾角與大小的誤差率居高不下37。

6.3 冷作彎管在品質檢驗上的維度縮減與優勢

採用3D冷作彎管策略，其最大的工程價值之一在於對上述NDT困境的「物理性降維打擊」。透過將系統高應力集中區、流體動量衝擊區的幾何轉向，轉化為無縫連續的母材本體，徹底消滅了該區域的環向銲縫（Girth Welds）12。

這意味著工程團隊不再需要於極端厚壁與複雜曲面上，與低信噪比和高衰減率的超音波檢測極限搏鬥。品質控制的重心得以優雅地回歸至相對直觀、容易執行的物理檢驗：

  1. 表面瑕疵檢驗： 利用磁粉探傷（MT）或液體滲透探傷（PT）確認彎管表面無微裂紋29。
  2. 幾何完整性驗證： 採用超音波測厚儀全面掃描外弧側減薄率，並輔以三次元量測確保橢圓度合規13。
  3. 微觀狀態確認： 透過高密度的表面勃氏硬度（Brinell Hardness, HBW）量測，驗證PBHT後的回火效果是否精準落在規範允許的190~250 HBW安全區間內（或196~265 HV區間），若硬度低於標準則代表出現軟化鐵素體，若過高則代表回火不足存在脆性破裂風險10。

這些檢驗方法的準確率與可重複性遠高於厚壁複雜銲道的PAUT掃描，大幅提升了品質保證（QA/QC）的信心水準。

七、 全壽命週期可靠度（Life-Cycle Reliability）與EPC經濟效益評估

將極端厚壁P91管線的設計理念從傳統的「1.5D管件現場拼裝」升級為「3D無縫冷彎預製」，不僅解決了工程學術上的痛點，在發電廠全壽命週期資產完整性（Asset Integrity）與EPC專案的總體經濟效益上，更具有不可忽視的實質商業價值。

7.1 CAPEX：資本支出層面的隱性成本削減與物料優化

XXS厚壁P91鋼管的現場銲接是一項極端昂貴且耗時的工程。為了防止高硬化能力的P91鋼在銲接過程中發生氫引致裂紋（HIC）或冷裂紋（Cold Cracking），必須採用極低氫含量的專用耗材（如E-9015-B9-H4），並實施高達200°C 至300°C的嚴格高溫預熱（Preheating），且需全程監控層間溫度不能超標16。

銲接完成後，為了確保新生成的脆硬麻田散鐵能轉化為高韌性的回火相，必須在冷卻至馬氏體轉變終了溫度（Mf，約95°C或190°C，取決於銲材的Ni+Mn總量）後，立即實施繁瑣的銲後熱處理（PWHT）。厚壁管線的PWHT通常要求將保溫區間精準控制在705°C至775°C長達數小時  10, 16。若局部感應加熱的溫度意外超出銲材下臨界相變點AC1 （特別是當Ni+Mn大於1.2%時），將導致整個銲段永久性破壞，必須將整段銲道切割報廢重來，引發巨額重工成本4。

一個1.5D彎頭會引入兩個需要上述極端繁瑣程序的環向對接銲口。以3D冷作彎管取代之，直接從物理上削減了這兩道耗時費力的厚壁銲接工序15。預製工廠（Prefabrication Shop）可在單一的大型電爐內，對整支已彎曲成型的管段進行均勻溫控的PBHT，徹底避免了現場局部感應加熱容易造成的熱梯度偏差與晶界異常21。雖然大曲率的彎管會占用較多的物流體積與爐內熱處理空間，但在減少高階特殊銲工的大量工時、昂貴高合金銲材的消耗、以及避免因NDT不合格導致的反覆修補成本上，總體CAPEX實現了高達數十個百分點的顯著優化。

7.2 OPEX：營運支出、系統風險溢價之收斂與延壽

在發電廠長達30至40年的服役期內，運營與維護（O&M）成本直接與系統的非計畫性停機（Unplanned Outage）次數掛鉤。前述之失效分析文獻一再顯示，採用傳統銲接的P91厚壁管件，其HAZ的Type IV潛變破裂是高溫蒸氣系統失效的頭號元凶，導致許多原本預期壽命達十萬小時的組件，在短短二至三萬小時內便爆發災難性破裂1。

3D冷作彎管由於完全移除了高應力集中區的熱影響區、細晶區域與拉維斯相（Laves Phase）聚集點，保留了出廠時純淨且強韌的釘扎微觀結構。這使得管線在幾何轉折處具備與直管完全一致的十萬小時以上潛變抗力與熱疲勞循環壽命1。這不僅大幅降低了業主在日常歲修中需投入的昂貴NDT追蹤檢測費用與局部修補預算（降低OPEX），更從根本上排除了因管線無預警爆破導致整個CCPP機組緊急解聯停機的龐大商業罰款與售電損失風險。

八、 結論

本深度分析研究透過材料冶金學、幾何應力分析、非破壞性檢測聲學限制與工程經濟學等多重維度的交集論證，明確揭示了在複循環與超臨界發電廠中，針對2.5″至5″ XXS極端厚壁P91主蒸汽或高壓輔助系統，採用3D冷作彎管取代傳統1.5D銲接彎頭，是一項具備高度科學依據與無可替代優勢的技術戰略。

  1. 結構力學層面： 依據ASME B31J規範之精確矩陣推導，厚壁結構徹底抑制了卡門橢圓化效應。3D彎管雖然具有極低應力集中因子（iin=1.0），但在彈性矩陣中表現為純剛性體（k=1.0），這要求管線設計師必須透過增設膨脹迴圈與調整支撐跨距，來補償系統總體柔性的流失。
  2. 冶金熱力學層面： 透過將彎曲半徑設定為3D，最大表面纖維應變率被完美控制在18.5%至19.5%之間，成功繞過了ASME B31.1大於20%強制正常化與回火（N&T）的法規深淵。在系統操作溫度小於600°C的前提下，實施730°C 至770°C之次臨界退應力SRHT，即可安全釋放冷作應力，同時無損保留P91基體內高溫抗潛變的奈米碳氮化物釘扎網絡。
  3. 檢測可靠度與資產完整性層面： 此工法從物理上消滅了銲接熱影響區，不僅拔除了引發Type IV擴散潛變破裂的致命種子，更完美避開了極端厚壁麻田散鐵在超音波檢測（UT/PAUT）上的嚴重聲學衰減與雙曲面幾何檢測盲區。

在追求極限運作效能的當代發電工業中，將複雜且充滿不確定性的厚壁高合金現場銲接挑戰，轉化為預製工廠內精確受控的冷作機械變形與熱力學處理，不僅是管線工程學的一大突破，更是確保高風險能源資產於全壽命週期內安全、穩定與經濟運轉的核心解方。
