基於 ASME B31.1 規範探討 P91 鋼管極端冷彎後中頻感應熱處理（IH-PBHT）的製程優化與全流程微觀/巨觀質量控制及其實務應用評估 (Optimization of Intermediate Frequency Induction Post-Bending Heat Treatment (IH-PBHT) for P91 Steel Pipes After Extreme Cold Bending and Full-Process Micro/Macro Quality Control Based on ASME B31.1: Practical Application Evaluation)

/ Uncategorized / 作者:

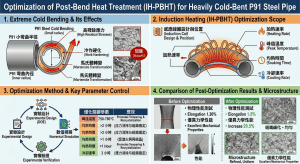

一、 緒論

在全球能源轉型與火力發電技術升級的浪潮下，現代化超臨界（Supercritical）與超超臨界（Ultra-Supercritical, USC）燃煤發電廠，以及複循環燃氣輪機（Combined Cycle Gas Turbine, CCGT）系統的運轉條件日益嚴苛。系統內的主蒸汽管線（Main Steam）、熱再熱管線（Hot Reheat）等高能管線（High Energy Piping, HEP）需長期承受超過565°C 甚至高達600°C 的極端高溫與極高內部壓力1。傳統的低合金鉻鉬鋼（如 ASTM A335 P11 與 P22）在此溫度區間其高溫潛變強度會急劇下降，迫使工程設計必須大幅增加管壁厚度，這不僅大幅增加了建造成本，更因管壁過厚而加劇了機組在頻繁起停（Cycling Operation）過程中的熱疲勞（Thermal Fatigue）風險4。

為突破此一材料瓶頸，潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）應運而生，其中又以 ASTM A335 Grade 91（P91 / ASME P-No. 15E）最為關鍵。P91 鋼的高溫容許應力在500°C 至600°C 的範圍內遠高於 P22，能將管壁厚度削減將近三分之二，使管線整體重量減輕達 60%，並將系統的熱疲勞壽命延長 10 至 12 倍3。然而，P91 鋼的卓越性能高度依賴其透過精密熱處理所獲得的微觀組織，即含有奈米級析出物的回火麻田散鐵（Tempered Martensite）網絡。這種微觀結構在熱力學上處於亞穩態，對於銲接熱循環與巨觀塑性變形極度敏感6。在傳統管線工程中，大量使用 1.5D 短半徑電銲彎頭（Welded Elbow）來改變管線走向，而銲接過程會不可避免地在熱影響區（Heat-Affected Zone, HAZ）引發微觀組織退化，導致在長期服役中極易爆發致命的「第四型潛變破裂（Type IV Creep Cracking）」8。

為從根本上消除此一隱患，採用 3D 或 5D 大半徑冷作彎管（Cold-Bent Pipe）技術取代銲接彎頭，已成為國際先進管線工程的典範轉移6。冷作彎管雖然消除了銲縫，卻在管材內部引入了巨大的冷作應變（Cold Strain）與極高的差排密度（Dislocation Density），若未經適當的成型後熱處理（Post-Bend Heat Treatment, PBHT），反而會加速材料劣化並誘發早期破裂11。為此，美國機械工程師學會（ASME）在最新修訂的 B31.1 動力配管規範中，針對 P-No. 15E 鋼材的冷彎應變極限與熱處理矩陣進行了全面且強制性的規範7。同時，中頻感應加熱（Induction Heating, IH）技術因其能從金屬內部直接生成熱能、具備極高升溫效率與精準溫控能力，逐漸取代傳統陶瓷電阻加熱，成為厚壁冷彎管熱處理的核心技術14。

本報告旨在深度剖析基於 ASME B31.1 規範框架下，P91 厚壁鋼管在極端冷彎後的 IH-PBHT 製程物理機制與優化策略，建立涵蓋巨觀幾何與微觀冶金的全流程質量控制體系，並結合台灣南部（特別是高雄地區）的重工業、石化廠與發電廠管線升級需求，具體評估該先進製程的潛在實務應用價值與工程經濟效益。

二、 Grade 91 鋼之物理冶金特性與高溫潛變破裂機制

理解 ASME B31.1 規範為何對 P91 鋼的冷作成形與熱處理施加如此嚴苛的限制，必須從其深層的物理冶金學基礎與潛變強化機制切入。

2.1 合金成分設計與微觀析出強化機制

P91 鋼的化學成分設計是一項極其精密的冶金工程，其高溫強度並非單純依賴合金元素的固溶強化，而是源於極度精密的微觀析出強化（Precipitation Strengthening）體系與差排強化的協同效應11。各核心合金元素在 P91 鋼中的冶金作用如表 1 所示。

元素與特性 含量範圍限制 冶金學意義與微觀強化作用
碳 (C) 0.08% – 0.12% 直接影響材料的硬化能力，並與鉻、鉬等元素結合形成關鍵的碳化物析出相，為維持高溫強度的基礎4。
鉻 (Cr) 8.00% – 9.50% 提供卓越的抗高溫蒸汽氧化與抗高溫腐蝕能力，同時參與碳化物的形成17。
鉬 (Mo) 0.85% – 1.05% 提供強大的固溶強化效應，提升金屬基體的高溫屈服強度7。
釩 (V) 0.18% – 0.25% 與碳、氮形成極細小且彌散分佈的 MX 型碳氮化物（如 V(C,N)），是阻擋差排運動、提供潛變抗性的核心來源17。
鈮 (Nb) 0.06% – 0.10% 形成具備極高熱穩定性的 Nb(C,N) 析出物，有效釘紮（Pinning）晶界，防止高溫下晶粒粗化19。
氮 (N) 0.030% – 0.070% 作為沃斯田鐵穩定劑，並與釩、鈮共同參與 MX 型奈米級碳氮化物的形成，防止其在長期高溫服役下發生過度粗化或溶解4。
鎳 (Ni) + 錳 (Mn) Ni ≦ 0.40%, Mn ≦ 0.60% 兩者皆為強烈的沃斯田鐵穩定劑，其總量會顯著壓抑相變溫度區間（特別是AC1 下臨界溫度）。在熱處理製程中必須嚴格控管其總和，以防AC1 驟降3。

表 1：ASTM A335 Grade 91 (P91) 核心化學成分及其物理冶金作用分析

在鋼廠進行標準的正常化與回火（N&T）程序中，P91 鋼首先被加熱至1040°C 以上使其完全沃斯田鐵化，隨後快速冷卻轉變為麻田散鐵，最後在約730°C  至770°C 之間進行回火3。此過程造就了其標誌性的微觀組織：富含鉻的M23C6 型碳化物會沿著原沃斯田鐵晶界（Prior Austenite Grain Boundaries, PAGB）與麻田散鐵板條（Lath）邊界大量析出，形成阻擋晶界滑動的堅固防線；同時，微細的 MX 型碳氮化物則在板條內部彌散析出，進一步鎖死高溫下的亞晶界遷移與位錯運動6。

2.2 銲接熱影響區之微觀退化與 Type IV 潛變破裂

P91 鋼的亞穩態微觀組織在面臨銲接熱循環時極度脆弱。銲接過程會在母材兩側產生熱影響區（HAZ），其中峰值溫度介於下臨界溫度（AC1）與上臨界溫度（AC3）之間的區域被稱為臨介熱影響區（Intercritical HAZ, ICHAZ），而峰值溫度略高於 AC3 的區域則形成細晶熱影響區（Fine-Grained HAZ, FGHAZ）10。

在這些區域內，材料經歷了部分或不完全的沃斯田鐵化（Partial Re-austenitization）。原先用以釘紮晶界與差排的 M23C6碳化物與 MX 析出物在此熱循環中發生了部分的溶解或異常粗化，導致該區域在冷卻後無法恢復原有的高密度回火麻田散鐵結構，進而形成一個在幾何上極為狹窄的「軟化帶（Softened Zone）」24。

當管線在500°C 至600°C 的高溫環境下服役時，系統的內部壓力、軸向應力以及熱膨脹所產生的二次應力會高度集中於這個強度最低的軟化帶。由於周邊母材與銲縫金屬的潛變強度遠高於 HAZ，軟化帶受到強烈的幾何拘束（Triaxial Stress Constraint），無法透過巨觀的塑性變形來釋放應力22。這導致潛變變形高度集中，促使微觀孔洞（Creep Cavities）在夾雜物或粗化的析出物周圍快速成核、長大並串接成微裂紋，最終引發突發性的、幾乎沒有巨觀塑性預警的 Type IV 潛變破裂10。此類破裂通常在機組運行遠未達到設計壽命（例如僅服役 20,000 小時）時便會發生，是現代發電廠面臨的最嚴峻工程災難之一6。

2.3 冷彎塑性應變對 P91 組織之毀滅性衝擊

為規避 Type IV 破裂的風險，國際工程界轉向採用冷作彎管來改變管線走向以消除高應力區的銲縫11。然而，冷作成形（定義為在低於705°C 的環境下進行且產生永久塑性應變的製程）本身會對 P91 鋼引入極大的挑戰7。

管材在冷彎過程中，材料內部累積了巨量的冷作應變能（Cold Work Energy），導致差排密度急遽飆升，並產生嚴重的加工硬化11。在後續的高溫服役環境中，這些密集的差排網絡會轉變為合金元素快速擴散的通道（Fast Diffusion Paths）。這種異常的擴散動力學會大幅加速M23C6 碳化物的粗化，並促進致命的 Laves 相Fe2(Mo,W)與 Z 相的大量析出與異常聚集6。微觀層面上，麻田散鐵板條會加速崩解並回復（Recovery）為粗大的等軸鐵素體晶粒，導致材料的硬度與潛變強度發生雪崩式的下降，甚至低於傳統 P22 鋼的水平11。因此，若不對極端冷彎後的 P91 鋼管進行精密計算與嚴格的熱處理，冷彎工法非但無法延壽，反而會成為加速管線毀滅的催化劑。

三、 ASME B31.1 規範下之冷作成形應變極限與熱處理合規矩陣

鑑於 P91 等 CSEF 鋼材對冷作應變的極端敏感性，ASME 規範委員會在近年的改版中（自 2018 版起，乃至全面整合的 2022、2024 及 2026 版），對冷作彎管的管理進行了典範轉移。規範不再將成形後熱處理視為「建議」，而是確立了具有絕對法律效力的強制性合規矩陣6。

3.1 極限纖維伸長率（Forming Strain）之法定計算模型

熱處理決策的核心指標是冷作應變率。為兼顧工程實用性與安全性，ASME B31.1 以及 ASME BPVC Section I (PG-19) 揚棄了必須仰賴複雜非線性有限元素分析（FEA）的途徑，採用了一套基於純幾何變化的數學公式來計算管材彎曲時的最大表面纖維伸長率（Extreme Fiber Elongation, 符號為 ε）6。針對直管彎曲，法定計算公式如下：

ε=r/R×100%=(D0/2)/R×100%

其中：

  • r 為管材的公稱外半徑（Nominal outside radius，即外徑D0 的二分之一）。
  • R 為冷作彎管的中心線彎曲半徑（Nominal bending radius to the centerline）11。

此數學模型明確指出，彎曲半徑越小或管徑越大，外弧側（Extrados）承受的拉伸應變與內弧側（Intrados）承受的壓縮應變就越劇烈7。以高能管線常見的厚壁無縫鋼管為例，若採用 1.5D 的短半徑彎曲，其理論應變率將高達 33%；即便採用 3D 彎管，其應變率亦落在約 16.6% 至 18.4% 的高應變區間6。必須指出的是，儘管此公式被規範採用，但其假設中性軸不發生偏移且忽略壁厚減薄效應，相較於 ASME Section VIII Div 2 的 Bouhelier 公式或實際網格量測，此公式往往會低估局部的峰值應變，因此規範在後續的熱處理要求上設定了極高的安全係數7。

3.2 ASME B31.1 Table 129.3.3.1-1 臨界處置矩陣剖析

基於計算所得的應變率，ASME B31.1 第 129 節中的核心表格 Table 129.3.3.1-1 針對 P-No. 15E 鋼材制定了一個由「冷作成形應變率」與「系統設計操作溫度」雙維度交織而成的強制性熱處理決策矩陣6。具體合規要求彙整如表 2。

計算之冷作應變率 (ϵ) 管線系統設計操作溫度 強制性成型後熱處理要求 (PBHT) 冶金學處置邏輯
 ε≦5% 任意溫度 通常豁免額外熱處理 應變量極低，微觀組織之差排密度變化不足以驅動碳化物之異常粗化，保留原始狀態即可8。
5%<ε≦20% ≦1115°F (600°C) 次臨界退火 / 應力消除熱處理 (Subcritical PBHT) 核心黃金區間。材料雖產生加工硬化，但在設計溫度600°C 以下潛變風險可控。透過次臨界退火釋放殘留應力，完美保留母材原有的回火麻田散鐵與析出物6。
5%<ε≦20% >1115°F (600°C) 強制重新進行全面正常化與回火 (N&T) 極端高溫下對任何晶格缺陷極度敏感，次臨界退火已無法修復受損潛變強度，必須透過 N&T 重新相變11。
ε>20% 任意溫度 強制重新進行全面正常化與回火 (N&T) 應變量過大，內部組織已遭嚴重破壞，強制要求整體組件重新進入高溫相變循環以重建組織7。

表 2：ASME B31.1 Table 129.3.3.1-1 針對 P-No. 15E (Grade 91) 冷作成形之熱處理合規矩陣

3.3 規避 N&T 程序的預製廠工程戰略

上述法規矩陣對現代管線預製廠（Spool Fabrication Shops）具有決定性的戰略指導意義。將具有複雜空間幾何的超厚壁 P91 彎管管段放回加熱爐中進行全面的正常化與回火（N&T）是一項風險極高的工程28。當鋼材被加熱至沃斯田鐵化溫度（高於1040°C）時，其降伏強度幾乎歸零，極易因組件自重而發生永久性的高溫塌陷與變形28。更甚者，若冷卻階段無法透過強制空冷使整支管段快速且均勻地降至100°C 以下，將導致不同部位的麻田散鐵轉變比例不均，使造價高昂的預製管段面臨直接報廢的命運28。

因此，最優化且最具經濟效益的工程冶金戰略，在於嚴格限制彎曲半徑。透過採用 3D 或 5D 的大半徑冷彎，設計者能將最大表面纖維應變率精準且毫無懸念地控制在20% 以下的「中度應變區間」。由於現代 CCGT 系統或超臨界鍋爐的主蒸汽管線操作溫度通常落在560°C 至595°C  之間，恰好低於規範設定的1115°F (600°C) 臨界極限值28。在此完美交集下，製造商即可完全合法地適用「次臨界應力消除熱處理（Subcritical PBHT）」，徹底規避高風險的 N&T 重新相變程序，在加工良率、製造成本與冶金安全之間取得完美平衡28。

四、 中頻感應熱處理（IH-PBHT）之物理模型與製程優化

確定採用次臨界退火（Subcritical PBHT）後，如何對體積龐大、壁厚極深的冷作彎管進行精確且均勻的加熱，成為製程的最後一道難關。傳統的電阻絲加熱片（Resistance Heating Pads）依靠熱傳導將熱量由表面傳入內部，不僅升溫緩慢、保溫困難，且常因接觸不良導致局部受熱不均15。中頻感應加熱（Induction Heating, IH）技術憑藉其獨特的電磁物理特性，成為解決此難題的最佳方案。

4.1 電磁感應加熱之物理機制與優勢

感應加熱設備利用纏繞於鋼管外部的柔性感應線圈或電纜，通以中高頻交流電，從而在管材周圍激發出強大的交變磁場15。依據法拉第電磁感應定律（Faraday’s Law of Induction），交變磁場會在具備導電性的 P91 鋼管內部產生感應電動勢，進而形成龐大的渦電流（Eddy Currents）14。這些渦電流在克服金屬內部電阻流動時，透過焦耳效應（Joule Heating）直接在鋼材內部生成熱能22。

由於熱源直接生成於金屬內部，IH-PBHT 具備壓倒性的優勢：其熱傳遞路徑極短，熱響應速度極快，能將動輒兩四小時的傳統預熱或升溫時間縮短至 30 到 60 分鐘14。此外，其能源利用率極高，高達 87% 的熱量直接鎖定在表層金屬中，大幅減少了對周遭環境的熱散失14。這對於需要在短時間內達到精確設定溫度的高壓管線工程而言，不僅節省了龐大的時間與能源成本，更減少了高空作業與安裝陶瓷加熱片的繁瑣人工15。

4.2 克服集膚效應與徑向溫度梯度（OD/ID ΔT）之技術挑戰

儘管 IH 技術優勢顯著，但其應用於厚壁（例如大於 30 mm 甚至高達 80 mm）P91 管材時，面臨著一項嚴峻的物理挑戰：集膚效應（Skin Effect）35。隨著交流電頻率的升高，渦電流會高度集中於導體的外表面（即管材外徑，OD），導致熱量難以直接深入內徑（ID）35。若參數設置不當，外徑溫度會迅速飆升，而內徑仍處於低溫狀態，產生極大的徑向溫度梯度（Through-Thickness Temperature Gradient, TTG 或 ΔT）。實務文獻指出，在不良的 IH 操作下，P91 管的 OD 與 ID 溫差甚至可能超過80°C 38。

對於 P91 鋼而言，過大的 ΔT 將帶來毀滅性的後果：

  1. 內徑溫度不足（Under-tempering）：若內徑溫度無法達到法定的730°C 以上，冷彎累積的高密度差排將無法回復，殘留應力未能有效釋放。內壁將呈現異常的高硬度，在承載高壓高溫流體時極易誘發沿晶應力腐蝕開裂或潛變裂紋17。
  2. 外徑溫度失控超越AC1（Over-heating & Re-austenitization）：若為了強行拉升內徑溫度而盲目增加感應功率，外徑表面溫度極易突破 P91 鋼的下臨界相變溫度（AC1）3。一旦局部溫度跨越AC1，金屬表層將重新發生沃斯田鐵相變，並在隨後的冷卻過程中轉變為脆性極高、潛變強度極差的未回火麻田散鐵（Untempered Martensite），徹底摧毀管線的結構完整性5。

4.3 參數優化：縮減溫差與符合冶金規範之熱處理時序

為確保 PBHT 過程的溫度均勻性與冶金安全，必須針對 IH 設備的電磁參數與熱處理時序進行深度優化：

  1. 頻率與幾何配置的最佳化： 依據熱傳遞與電磁耦合有限元素分析（FEA）與實務驗證，必須揚棄高頻加熱，轉而採用較低頻率（如中頻 1-2 kHz 以下，甚至 60 Hz 級別）。較低的頻率能顯著增加電磁波的透入深度（Penetration Depth），使熱源在管壁內的初始分佈更深16。此外，增加感應電纜的纏繞圈數（如 16 圈）、適度放寬線圈間距，並在外徑覆蓋極寬的高密度矽酸鋁陶瓷纖維保溫毯（Insulation Band Width 大於加熱帶），能迫使表層產生的熱量穩定地向管材深處進行熱傳導14。同時，封閉管件兩端以防止管內空氣對流，能有效阻止內徑熱量散失，最終可將厚壁管的 OD/ID 溫差精準壓縮至±10°C 的安全裕度內39。
  2. 馬氏體轉變的完整性（冷卻至Mf 以下）： 若 P91 管材在冷彎前經歷了任何局部高溫加熱（如銲接附著物），在啟動 PBHT 升溫程序之前，管材必須冷卻至麻田散鐵轉變終止溫度（Mf）以下。P91 的Mf 理論值約為96°C，因此規範與最佳實踐強烈建議冷卻至90°C 以下，甚至降至室溫（約 20°C 至68°C，端視氣候與露點而定）4。若未確保降溫即直接進行熱處理，內部殘留的沃斯田鐵（Retained Austenite）將在 PBHT 冷卻階段才轉變為未回火麻田散鐵，導致局部硬度異常飆高41。
  3. 依據化學成分動態調整持溫溫度（Soaking Temperature）上限： P91 的理論AC1 溫度雖高達820°C~830°C，但在實際工程中，微量合金元素——特別是鎳（Ni）與錳（Mn）——會強烈壓抑相變溫度3。ASME B31.1（Table 132 等）對此作出了極其嚴格的限制（如表 3 所示）。
母材或銲縫金屬中 (Ni+Mn) 含量 規範允許之最高熱處理溫度 (Max PBHT/PWHT Temp)
≦ 1.0%  790°C (1454°F) 21
> 1.0% 且 ≦ 1.2% 780°C (1436°F) 4
> 1.2% 必須低於實際量測的 AC1下臨界溫度至少10°C [4, 43]

表 3：ASME B31.1 基於 (Ni+Mn) 含量對 P91 (P-No. 15E) 鋼熱處理上限溫度之強制性規範

綜合上述考量，IH-PBHT 的目標持溫必須設定在高度安全的 730°C 至760°C（或最高775°C） 區間內8。並搭配每英吋壁厚至少 1 小時的持溫時間（Soaking Time），以確保M23C6 與 MX 碳化物穩定分佈，並徹底釋放冷彎累積的巨觀與微觀應力7。

五、 全流程微觀與巨觀質量控制體系

要確保大半徑冷彎且經過 IH-PBHT 的 P91 管線能穩定服役超過 100,000 小時的設計壽命，工程團隊必須建立一套涵蓋巨觀幾何與微觀冶金的雙軌質量控制（Quality Control, QC）體系，摒棄單純依賴表面外觀的傳統思維19。

5.1 巨觀尺寸與幾何缺陷之嚴格控制

在冷彎過程中，材料外弧側的拉伸與內弧側的壓縮會直接改變管材的幾何形態，這些幾何變異受到 ASME B31.1 以及材料標準（如 ASTM SA-450）的嚴格檢驗34。

  • 管壁減薄率（Wall Thinning）：彎管外弧側無可避免會產生厚度減薄。最小殘餘壁厚的理論估算公式為tmin=tnom×[R/(R+0.5D)]。業界極限公差通常控制在原始壁厚的 8% 至 10% 內（針對極高壓管線常嚴格要求控制在 5% 以內）34。檢驗時必須使用超音波測厚儀（UT Thickness Gauge）沿著外弧側進行網格化的密集量測，確保任何一點的絕對壁厚均不得低於系統設計壓力計算所得之最小要求壁厚（tm）12。
  • 橢圓度（Ovality / Roundness）：因截面扁平化效應產生的幾何變異。橢圓度的評估公式為(Dmax-Dmin)/Dnom ×100%。承受超高內部壓力的動力管線，其橢圓度通常被強制限制在最大 8% 以內，而對於部分外部受壓或真空系統，甚至會被限縮至 5% 乃至 3%，以避免流體紊流（Turbulence）與額外的形狀應力集中34。

5.2 微觀冶金性質與先進非破壞檢驗（Advanced NDE）

微觀組織的完整度是 P91 潛變壽命的決定性因素。

  • 便攜式硬度測試（Portable Hardness Testing）：硬度是反映回火麻田散鐵狀態最直接且快速的無損指標。未經充分熱處理的冷作硬化區，或溫度失控超過AC1 而產生的未回火麻田散鐵，其硬度將異常飆升（超過 350 HV）38。相反，若過度回火（Over-tempered）或冷作損害引發的再結晶，硬度將急遽滑落（低於 180 HV），顯示潛變強度已遭嚴重破壞19。IH-PBHT 結束後，必須於彎管的外弧、內弧與中性軸進行多點測試，其合格硬度範圍應落在 210 HV 至 265 HV（約等於 185 至 248 HBW）之間，藉此確證組織獲得了充分且不過度的回火19。
  • 現場覆膜金相檢測（Replica Metallography）：針對高能管線出廠驗收或在役壽命評估，覆膜金相是業界公認的黃金標準27。檢驗時，將管材表面精磨、拋光並進行化學浸蝕（Etching），隨後使用醋酸纖維薄膜（Acetate foil）複製金屬表面的微觀輪廓。在光學顯微鏡或掃描式電子顯微鏡（SEM）下，技術人員可清晰判別M23C6 碳化物的分佈狀態，並利用 Neubauer 損傷模型評估潛變孔洞（Creep Cavities）的發展階段（從孤立孔洞、方向性聚集到微裂紋）。若在尚未服役的新製管件上發現孔洞聚集，即強烈暗示冷作成形過度或 PBHT 徹底失效27。
  • 先進電磁與光學輔助檢測：由於傳統覆膜金相僅能觀察表面，而冷彎與 Type IV 破裂的孔洞常在次表面成核，近年來發展出交流電位降法（Alternating Current Potential Drop, ACPD）與數位影像相關技術（Digital Image Correlation, DIC）。ACPD 透過測量不同方向的轉移電阻（Transfer Resistance）來探測內部微觀孔洞導致的導電率變化；而 DIC 則能實時監控微觀應變的分佈狀況，這些先進技術正逐步成為補強表面金相不足的重要利器26。

六、 台灣南部（高雄地區）重工業與發電廠之潛在實務應用評估

台灣南部，尤其是高雄市周邊區域，匯聚了全台最為龐大且密集的重工業與能源基礎設施集群。包含中油林園石化廠、大社石化工業區，以及肩負南電北送重任的台電興達發電廠與大林發電廠。這些廠區內部佈滿了處於高溫高壓環境下的主蒸汽管線、熱再熱管線與石油高溫裂解裝置傳輸管。將 P91 厚壁鋼管的大半徑冷作彎管工法與 IH-PBHT 技術導入該區域的管線升級工程，具有極大且迫切的實務價值。

6.1 提升複循環燃氣機組（CCGT）之可靠度與熱效率

為了配合國家的能源轉型政策，興達電廠與大林電廠正積極進行燃氣機組的升級與擴建。現代化 CCGT 機組的主蒸汽溫度通常逼近600°C 的冶金極限，且為配合太陽能與風力等間歇性再生能源的併網，機組必須極其頻繁地進行起停與升降載（Cycling Operation），這使得管線承受了嚴苛的熱疲勞與潛變疲勞（Creep-Fatigue Interaction）3。 透過採用 3D 或 5D 的 P91 冷彎管來取代傳統的 1.5D 銲接彎頭，工程設計從物理層面上徹底消除了銲接熱影響區，直接拔除了引發 Type IV 潛變破裂的未爆彈，使管線在頻繁熱循環下的抗疲勞壽命獲得了飛躍性的提升8。此外，大半徑彎管流線型的幾何特徵，能顯著減少高壓超臨界蒸汽在過彎時產生的邊界層分離與流體摩擦阻力。壓力降的減少，能最直接地提升汽輪機（Steam Turbine）的做工效率與全廠熱效率，長期累積下來的燃料節約極其可觀42。

6.2 石化廠管線維護與安檢成本的大幅度縮減

在林園等大型石化園區，長時間服役的管線常因沖蝕腐蝕（Flow-Accelerated Corrosion, FAC）或局部高溫潛變劣化而面臨歲修更換的需求。 依據現行法規與工業安全標準，高壓管線系統中的每一個銲縫在歲修時，均被強制要求進行 100% 的射線檢驗（RT）或相控陣超音波檢驗（PAUT）。透過使用長距離、一體成型的冷彎管，可以將複雜管線系統中的銲道數量降至最低21。這不僅大幅縮短了現場銲接與檢測的工期，更為石化廠與電廠在未來的數十年間，節省了難以估算的非破壞檢測（NDE）成本與維修停機時間。

6.3 驅動在地化管線預製產業鏈升級

高雄地區長期以來擁有全台最完善的鋼鐵加工與管線預製產業鏈（Spool Fabrication Shops）。若將此先進工法落地，P91 厚壁鋼管可直接在高雄在地的預製廠內完成高精度的冷彎作業。隨後，利用受控的中頻感應加熱設備（IH-PBHT），在具備完善遮蔽與穩定電源的室內環境中完成次臨界退火，最後再將成品運送至興達或林園的廠區進行吊裝11。此一「廠內預製、現場組裝」的模式，完美避免了工地現場氣候（如突發暴雨導致的水淬破壞）對熱處理溫控的毀滅性干擾，不僅確保了管線微觀組織 100% 的良率，亦推動了南部傳統鋼管加工業向高附加價值的高能管線預製領域升級6。

七、 結論

本研究綜合分析了 ASME B31.1 最新規範對 P-No. 15E (P91) 厚壁鋼管冷彎與成型後熱處理的合規邏輯，並對中頻感應熱處理（IH-PBHT）技術的物理挑戰與全流程質量控制體系進行了深入探討，得出以下核心結論：

  1. 冶金機制與法規約束的深度契合：P91 鋼卓越的高溫潛變強度極度依賴於回火麻田散鐵基體與奈米析出物（M23C6 與 MX 相）的穩定分佈。面對其對冷作塑性應變的極端敏感性，工程設計必須透過精算幾何配置（選用 3D 或 5D 彎曲半徑），確保最大表面纖維伸長率嚴格控制在20% 以下。這使得製造商得以在符合 ASME B31.1 (Table 129.3.3.1-1) 規範的前提下，合法採用「次臨界應力消除熱處理」，巧妙規避了因全面正常化與回火（N&T）可能導致的大型預製管段高溫塌陷與晶相分化風險。
  2. IH-PBHT 製程電磁參數與熱力學的精準平衡：中頻感應加熱雖具備直接內部發熱與極高熱轉換效率的優勢，但必須透過調降交流頻率（如 2 kHz 以下）、增加線圈圈數及擴大內外徑保溫寬度，來克服集膚效應造成的厚壁管徑向溫差（ΔT）。在熱力學時序上，冷彎後必須確保降溫至Mf（96°C）以下以完成麻田散鐵轉變，隨後的持溫區間應嚴格鎖定在 730°C至760°C 之間，絕對禁止觸及因微量合金元素（Ni+Mn）影響而下降的AC1 下臨界溫度，防範脆性未回火麻田散鐵的生成。
  3. 雙軌質量控制是維持設計壽命的終極防線：確保 100,000 小時以上設計壽命的關鍵，在於同時並行巨觀幾何與微觀冶金的雙軌檢驗。巨觀層面須嚴格依照 SA-450 與1 確保壁厚減薄符合安全裕度、橢圓度控制在 8% 以內；微觀層面則透過硬度測試（210-265 HV）確立回火的完整性，並藉由覆膜金相（Replica Metallography）與先進 NDE 技術（如 ACPD、DIC），在微觀尺度上徹底排查潛變孔洞與M23C6 碳化物的異常狀態。
  4. 在高雄重工業區展現強大的工程經濟效益：將冷彎工法與 IH-PBHT 技術導入台灣南部（如興達與大林發電廠、林園石化園區）的高能管線升級工程，能從根本幾何上消滅銲縫，徹底拔除誘發 Type IV 潛變破裂的隱患，顯著提升了 CCGT 機組在頻繁熱循環下的抗疲勞壽命與流體運作效率。更長遠來看，銲道數量的銳減將為發電廠與石化廠節省極為可觀的非破壞檢測成本，並帶動在地預製產業的高階技術升級，展現出無可替代的工業安全與經濟價值。
