基於CCPP熱循環累積效應探討 P91/P92 高壓蒸汽管線銲口退化機制:以冷作彎管工法降低返修風險之效益評估 (Investigating the Degradation Mechanisms of P91/P92 High-Pressure Steam Piping Welds Based on Cumulative Thermal Cycling Effects in CCPPs: A Benefit Assessment of Cold Bending for Mitigating Repair Risks)

摘要

隨著全球先進超超臨界（A-USC）與大型燃氣複循環發電廠（CCPP）的廣泛建置，系統主蒸汽與高溫再熱管線的操作溫度已普遍突破攝氏 600 度，並伴隨高達 230 巴的極端內部壓力。在此嚴苛的熱力學與多軸應力環境下，具備優異高溫潛變強度的潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF），如 ASTM A335 規範下的 P91 與 P92 鋼材，成為業界建構高能管線的絕對首選。然而，P91/P92 材料的潛變抗力極度仰賴於精確調控的回火麻田散鐵（Tempered Martensite）顯微組織與奈米級碳氮化物釘扎網絡。在現場施工實務中，多次銲接返修與隨之而來的銲後熱處理（PWHT）會引發嚴重的熱循環累積效應，導致過度回火、碳化物粗化以及硬度急遽衰減，進而誘發致命的第四型潛變破裂（Type IV Cracking）。

為釐清此一工業痛點的根本原因，本研究首先透過量化勞森-米勒參數（Larson-Miller Parameter, LMP）在多次熱處理下的累積破壞效應，確立了冶金學上的規範紅線。接著，將此冶金限制轉化為 CCPP 建廠現場的工程管理痛點，深度剖析在高空與狹窄區域進行碳弧氣刨（Carbon Arc Gouging）與打磨返修時的極端工安危害與品質不可控性；同時量化評估當瑕疵達到規範返修上限時，被迫採用「切管重銲（Cut-out & Pup Piece）」對統包商（EPC）在專案要徑（Critical Path）上的工期延宕與龐大成本衝擊。最終，本研究基於 2024/2026 年最新版 ASME B31.1 動力配管規範，提出以 3D/5D 大半徑「冷作彎管工法（Cold Bending）」結合中頻感應彎後熱處理（IH-PBHT）作為最佳化之源頭減量策略。此一整合工法不僅從幾何層面徹底消除彎矩最大處的熱影響區（HAZ），更有效規避了 PWHT 累積超標之風險，為電廠業主與工程承包商提供兼具結構可靠度與全生命週期經濟效益之科學決策指南。

一、緒論與文獻回顧

1.1 高能管線材料之演進與挑戰

現代火力發電與工業汽電共生系統正朝向熱力學的極限邁進。為了追求極致的熱效率與降低碳排放，主蒸汽管線的操作參數不斷攀升。在 1970 年代，德國發展的 X20（12Cr-1Mo-V）曾被廣泛應用於高溫管線，但由於其極高的硬度（銲態大於 500 HV10）與嚴苛的銲接及製造要求，且未被納入早期的 ASME B31.1 規範中，嚴重限制了其普及性。到了 1980 年代，美國橡樹嶺國家實驗室（ORNL）成功開發出改質的 9Cr-1Mo 鋼材（即 P91），並於 1984 年正式納入 ASTM A335 規範，憑藉其優異的加工性與高溫潛變強度，迅速取代 X20 成為業界標準。隨後發展的 P92（9Cr-2W-V-Nb）則進一步以鎢（W）取代部分鉬（Mo），使其在 625°C 下仍具備卓越的抗潛變能力。

P91 與 P92 的高溫強度完全源自其極度複雜的微觀結構。其基體為具有高差排密度的回火麻田散鐵板條（Tempered Martensite Laths），並輔以雙重析出強化機制：分佈於原奧氏體晶界（PAGB）與板條邊界上的富鉻M₂₃C₆ 碳化物負責釘扎晶界以防止高溫滑移；而散佈於板條內部的極細微 MX 型碳氮化物（富含釩與鈮）則直接釘扎差排，提供極強的潛變阻抗。對於 P92 而言，鎢的加入促使服役期間析出 Fe₂W 萊維斯相（Laves Phase），文獻指出 Fe₂W 的粗化速率遠低於Fe₂Mo，因此能更長效地阻礙板條結構的回復與差排湮滅，賦予 P92 在超超臨界環境下的絕對優勢。

1.2 銲口退化與 Type IV 破裂之冶金機制

儘管 P91/P92 的母材性能優異，但其銲接熱影響區（HAZ）卻是整個系統的阿基里斯腱。在銲接熱循環中，母材經歷了極端的溫度梯度。其中，峰值溫度落在材料下臨界點（A_C1，約 800-810°C）與上臨界點（A_C3）之間的細晶熱影響區（FGHAZ）或相間臨界區（ICHAZ），會發生不完全的奧氏體相變。在此區域內，原有的 M₂₃C₆ 碳化物會發生不均勻溶解與隨後的急遽粗化，徹底喪失對晶界的釘扎能力。

在長期高溫服役及管線系統的彎矩與軸向多軸應力作用下，由於 ICHAZ/FGHAZ 區域的局部潛變強度遠低於母材與銲縫金屬，應變會高度集中於此一狹窄的軟化帶。隨著時間推移，該區域會於晶界處萌生微孔洞（Creep Voids），並迅速連結擴展為巨觀裂紋，此即業界廣泛畏懼的「第四型潛變破裂（Type IV Cracking）」。研究表明，當 P91 系統在 600°C 下運轉，若發生 Type IV 退化，其跨銲道潛變強度（Cross-weld Rupture Strength）可能銳減至母材的 40% 甚至 20%，導致管件在遠低於 10 萬小時設計壽命前，便發生突發性的低延展性爆管。

1.3 規範限制與多次熱處理之矛盾

為釋放銲接殘餘應力、驅除擴散性氫並回復 HAZ 的延展性，ASME B31.1 與各大電廠（如 EPRI）規範嚴格要求 P91/P92 在銲接後必須進行銲後熱處理（PWHT）。然而，PWHT 本質上是一次高溫回火過程。當現場銲口經非破壞檢測（NDT）判定存在瑕疵而必須進行鏟修與補銲時，該銲口將面臨第二次甚至第三次的 PWHT。多次 PWHT 所累積的熱歷史會引發嚴重的過度回火（Over-tempering）效應，加速微觀組織的退化與軟化。為此，現行規範對 PWHT 參數與返修次數設定了極其嚴苛的紅線，這使得現場工程管理陷入了「必須修補瑕疵」與「熱歷史不可超標」的無解矛盾之中。為突破此一困境，本研究將進一步量化分析上述風險，並尋求源頭解方。

二、研究設計與量化分析模型

基於前述文獻回顧所揭示之工程痛點，本研究採取理論計算、風險矩陣分析以及全生命週期經濟模型相結合的綜合研究架構，旨在將微觀的冶金限制轉化為宏觀的工程決策依據，具體模型分為三層次：

首先，導入勞森-米勒參數（Larson-Miller Parameter, LMP）等效時間模型，量化單次與多次 PWHT 對 P91/P92 微觀組織的熱循環累積破壞。藉由精算不同溫度與保溫時間疊加下的 LMP 累積值，對照材料硬度（HBW/HV）與潛變強度的衰減曲線，建立過度回火的理論邊界與拒收門檻。

其次，針對 CCPP 建廠現場的高風險環境，建立施工風險評估模型。採用工作安全分析（Job Safety Analysis, JSA）評估碳弧氣刨（CAC-A）與打磨返修在狹窄高空區域的極端工安危害（含毒性燻煙、高溫、局限空間危害）；同時剖析氣刨造成的滲碳層（Carburization）對後續補銲品質的不可控衝擊。

最後，建立工程進度與全生命週期成本（LCC）評估模型。量化「切管重銲（Cut-out & Pup Piece）」對 EPC 統包商在要徑（Critical Path）上的工期與資本消耗。並依據即將於 2026 年強制全面執行的 ASME B31.1 最新規範（含附錄 Q & R），對比傳統「全銲接鍛造管件」與「3D/5D 冷作彎管（Cold Bending）結合感應熱處理（IH-PBHT）」的結構可靠度與總體經濟效益，從而提出最佳化之源頭減量策略。

三、結果與討論

3.1 冶金機制與規範限制的量化分析

3.1.1 勞森-米勒參數（LMP）在多次熱處理下之累積效應

P91/P92 的顯微組織對於熱暴露時間與溫度的乘積極度敏感。為了準確評估單次與多次 PWHT 對材料壽命的消耗，工程上廣泛使用勞森-米勒參數（LMP）進行等效量化。其計算公式為：

LMP=T×(C+logt )×10^-3

其中，T 為絕對溫度（K），t 為累積保溫時間（小時），C 為材料常數。對於如 P91/P92 的高合金耐熱鋼而言，大量蠕變斷裂數據的回歸分析顯示，常數 C 通常取值為 20。

在單次標準 PWHT 條件下（例如控制於 760°C，保溫 2 小時），計算所得之 LMP 值約為 20.97。此一熱力學參數足以充分消除銲接過程中產生的殘餘應力，並將銲態下極脆的未回火麻田散鐵轉變為具備韌性的回火組織，同時維持硬度在 190 至 250 HBW（或對應之 196 至 265 HV）的最佳範圍內。然而，當銲口因超音波（UT）或射線（RT）檢測不合格而被迫進行鏟修補銲時，該熱影響區將無可避免地經歷後續的熱循環。

運用等效時間法將多次熱處理的時間疊加，可清晰呈現 LMP 的攀升軌跡。如下表 1 所示，當一處 P91 銲口經歷了三次 PWHT（初始施作加上兩次返修失敗），其累積保溫時間可能長達 6 小時以上。此時，累積 LMP 值將逼近甚至突破 21.46 的危險極限值。

處理階段	溫度 (°C)	絕對溫度 (K)	階段保溫時間 (h)	累積保溫時間 (h)	累積 LMP 值	顯微組織與硬度之預期退化特徵
初始 PWHT	760	1033	2	2	20.97	硬度降至 220-240 HV，MX 碳氮化物釘扎網絡完整。
第一次返修	760	1033	2	4	21.28	硬度降至 200-210 HV，M₂₃C₆ 晶界碳化物發生輕微奧斯華熟化。
第二次返修	760	1033	2	6	21.46	硬度逼近規範底線 190 HBW，板條結構開始多邊形化，碳化物顯著粗化。
第三次返修	760	1033	2	8	21.59	硬度跌破 190 HBW，基體發生異常恢復，潛變強度呈現巨觀崩潰（拒收）。

表 1：P91/P92 在 760°C 基準下多次 PWHT 誘發之 LMP 累積與組織退化評估

3.1.2 過度回火對碳氮化物的破壞與 Type IV 破裂誘發風險

當累積 LMP 越過極限值時，強大的熱力學驅動力將促使 P91/P92 的顯微組織發生不可逆的退化。首當其衝的是奧斯華熟化（Ostwald Ripening）效應：冷作或反覆熱循環所增加的差排網絡提供了碳原子的快速擴散通道，使得原本細小分散的 M₂₃C₆ 碳化物迅速吸收周圍溶質而異常長大。一旦碳化物顆粒尺寸超過 200 奈米至 500 奈米，其釘扎晶界的能力將大幅喪失，導致晶粒間的滑移阻力急遽下降。

對於添加鎢的 P92 而言，過度的高溫暴露更會干擾萊維斯相（Laves Phase, Fe₂W）的動力學穩定性。雖然細小的 Fe₂W 能有效阻礙板條邊界的回復，但長時間過度回火會促使Fe₂W 粗化，甚至提早誘發具破壞性的 Z 相（Z-phase）生成。Z 相的生長會大量掠奪基體中的釩（V）與鈮（Nb）元素，這等於直接瓦解了晶粒內部 MX 碳氮化物的強化機制，導致材料的長期潛變強度呈現非預期的陡降（Creep Strength Breakdown）。

這些微觀尺度的退化集中爆發於銲接熱影響區的臨界區（ICHAZ）。當累積 LMP 超標，該區域的硬度將不可逆地跌破 ASME 與 EPRI 規範所要求的最低安全門檻（190 HBW 或 196 HV）。在系統高壓與彎矩的疊加作用下，應變將高度集中於此一極端軟化區，最終在遠低於設計預期的運轉時數內，引發無預警、低延展性的巨觀 Type IV 破裂。

3.1.3 ASME 與 EPRI 對鏟修次數與熱處理極限之嚴格規定

基於上述 LMP 累積對冶金強度的毀滅性打擊，ASME B31.1 與 EPRI 針對 P91/P92 的熱處理與返修次數設定了極為嚴苛的規範極限值。規範明確指出，銲材化學成分微小的波動，特別是鎳（Ni）與錳（Mn）的含量，會劇烈影響材料的相變溫度。當銲材中 Ni+Mn 的總含量超過 1.0% 時，P91 的下臨界溫度（A_C1）將顯著下降，為避免加熱過程中跨越 A_C1 點，ASME 規定其 PWHT 的上限溫度必須自常規的 800°C 強制下修至 790°C 甚至 775°C。

這意味著現場執行 PWHT 時的操作視窗極度狹窄。若溫度控制系統（如陶瓷電阻加熱片）產生徑向溫度梯度，導致管材外壁溫度不慎越過 A_C1 點（約 800-810°C），該區域將發生「再奧氏體化（Re-austenitization）」。在隨後的空冷過程中，該層將轉變為未經回火的新生麻田散鐵，硬度將異常飆升至 400 HV 以上。這種極脆的顯微組織不僅完全喪失韌性，更將成為應力腐蝕龜裂（SCC）與氫致開裂的溫床。正因如此，各大電廠與 EPC 統包商在制定內部銲接程序規範（WPS）時，通常將同一銲口的「容許返修次數」死限設定為最多 2 次。一旦第 2 次修補後的 NDT 仍判定不合格，該銲口即在冶金意義上宣告報廢。

3.2 現場施工風險與「極限處置（Cut-out）」之成本衝擊

將上述嚴格的冶金限制轉化為現場工程管理時，EPC 統包商將面臨極為嚴峻的實務挑戰。具體而言，在現代化 CCPP 廠區內，餘熱回收鍋爐（HRSG）與汽輪機房（Turbine Hall）內部的管線佈置極度密集。高壓主蒸汽（HP）與熱再熱（HRH）管線的銲口往往懸空於距離地面數十公尺處，周圍佈滿了臨時鷹架與其他交錯的製程管線，形成典型的「狹窄高空局限空間」。在此情境下進行返修，衍生出兩大不可控之風險。

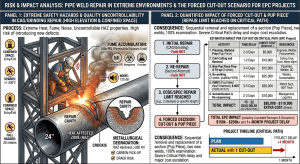

3.2.1 氣刨與打磨返修之工安風險與品質不可控性

當 P91/P92 銲口內部經 PAUT 或 RT 檢測發現存在夾渣、未熔合或氣孔等深層瑕疵時，標準的物理返修程序必須仰賴碳弧氣刨（Carbon Arc Gouging, CAC-A）將缺陷部位刨除，隨後進行深度打磨。然而，在 CCPP 的極端空間條件下執行此程序，隱藏著巨大的危害與不可控性：

第一，極端的工安與健康危害。碳弧氣刨利用碳棒電極產生超過 3000°C 的高溫電弧熔化金屬，並藉由高壓壓縮空氣將熔融金屬強力吹離。在狹窄且佈滿可燃物（如保溫棉防護層）的鷹架上，四處飛濺的高溫熔滴極易引發火災。更致命的是，P91/P92 鋼材含有高達 9% 的鉻（Cr），在氣刨的高溫電弧下，會瞬間揮發產生大量含有劇毒六價鉻（Cr(VI)）與微細二氧化矽的金屬燻煙。在 CCPP 廠區通風不良的局限空間內，即便佩戴防護面罩，作業人員仍暴露於極高的急慢性呼吸道危害風險中；同時，氣刨產生的持續性高頻噪音（動輒超過 100 分貝）亦對聽力構成不可逆的損傷。此外，若周遭環境潮濕或作業人員大量流汗，使用高開路電壓（直流大於 100 伏特）的氣刨設備將帶來致命的觸電危機。

第二，滲碳污染（Carburization）與品質盲區。氣刨的物理機制是消耗碳棒，這必然會在刨槽表層留下一層富碳的污染層（Carburized Layer）。銲接規範嚴格要求，氣刨後必須使用專用砂輪機（嚴禁與碳鋼工具混用以免鐵素體污染）將表面金屬向下打磨至少 3 毫米，直至露出光亮的無污染母材，並通過磁粉探傷（MT）或液體滲透探傷（PT）確認無殘留裂紋後，方可進行補銲。然而，在高空狹窄空間內，施工人員受限於人體工學角度，往往無法穩定施力打磨極硬的 P91 鋼材，極難確保打磨深度的均勻性。若因視角盲區導致微米級的滲碳層未被徹底清除，該區域的高碳微結構將在後續補銲時形成極度脆硬的馬氏體，在冷卻或服役階段必然誘發氫致延遲開裂（HICC）或沿晶破裂。這種因「空間限制導致的人為操作盲區」，正是 P91 現場返修失敗率居高不下，進而觸發 LMP 超標死胡同的主因。

3.2.2 「切管重銲（Cut-out & Pup Piece）」對要徑之成本衝擊

當上述返修作業於同一銲口失敗達 2 次上限，為避免 LMP 累積導致 HAZ 徹底崩潰，EPC 必須被迫啟動名為「切管重銲」的極限處置程序。此一決策對工程進度與成本的衝擊具有毀滅性的連鎖效應。

切除報廢銲口並非單純的將管線拉近重新對接。由於原銲口的兩側母材已存在歷經多次熱循環、嚴重受損的舊 HAZ，為了防止新銲接的熱影響區與舊 HAZ 重疊而產生致命的疊加弱化效應（Overlapping HAZ），法規與國際工程慣例（如 ASME B31.1 及 API 相關指引）強制要求必須切除包含舊 HAZ 在內的整段管材，並插入一段名為「短管（Pup Piece）」的全新母材。這段 Pup Piece 的長度必須足夠長（業界通則為管壁厚的數倍或由冶金工程師基於硬度梯度衰減測試而定），以確保兩端的新銲口在熱傳導上互不干擾。

此一極限處置導致的直接後果如下：

銲口數量與工序倍增：原本 1 個銲口的修補，瞬間演變成必須進行 2 個全新銲口的完整施作。對於管壁厚度動輒 30 毫米至 50 毫米的 P91 高能管線，每一個新銲口都需要重新架設感應線圈進行 220°C 以上的預熱、嚴格控管 350°C 以下的層間溫度、耗費數天的時間進行銲接（GTAW 打底 + SMAW 填料）、銲後保溫（80-100°C 氫烤維持 1 小時以上確保馬氏體轉變與排氫）、重新佈置高規格的 PWHT（745±15°C 保溫數小時並控制升降溫速率）。
繁複的無損檢測（NDT）與硬度驗證：完成 PWHT 後，必須對兩個新銲口進行 100% 的 PAUT 檢測，並使用 Equotip 或 MIC10 等超音波接觸阻抗（UCI）硬度計進行精確的網格硬度測試。測試前必須以 80-120 號砂輪片將表面研磨至粗糙度 Ra ≦ 2µm，確保測得的硬度嚴格落於 190 至 250 HBW（最大容許 290 HV10）的範圍內。
要徑延宕（Critical Path Delay）與合約罰款：在 CCPP 建廠末期，主蒸汽管線的施工無可避免地落於專案的最關鍵要徑上。一次 Cut-out & Pup Piece 的處置，動輒耗費 7 至 14 天的全天候工期。對於每日延遲罰款（Liquidated Damages, LD）高達數十萬美元的 EPC 合約而言，這種進度延宕是完全無法承受的專案風險。

3.3 源頭減量：冷作彎管工法之可靠度與綜合效益

面對嚴苛的冶金規範限制與現場施工的高昂代價，傳統被動式的補銲與返修已無法滿足現代化專案的需求。最佳的工程策略必須轉向從設計源頭落實「減銲（Weld Reduction）」。採用 3D 或 5D 大半徑冷作彎管工法（Cold Bending），取代傳統依賴大量對接銲的 1.5D 短半徑鍛造彎頭，是目前解決 P91/P92 系統性風險的最有效手段。

3.3.1 從幾何層面徹底消除 HAZ 與 Type IV 破裂風險

傳統的管線轉向高度依賴 1.5D 全銲接鍛造管件，這意味著在每一個轉彎處的兩端必須各進行一次環向對接銲。在管線系統高溫高壓運行時，彎管區域承受著整個系統最大的面內（In-plane）與面外（Out-of-plane）彎矩，應力高度集中於彎管的外弧（Extrados）與內弧（Intrados）。若在應力最集中的位置剛好存在冶金強度最脆弱的銲接 HAZ（即 ICHAZ/FGHAZ），結構力學的應力集中與材料冶金的微觀缺陷將產生致命的疊加耦合，極大化 Type IV 破裂的發生機率。

採用 3D/5D 冷作彎管工法，則可將原本位於彎矩最大處的對接銲口，藉由一體成型的無縫鋼管向外平移至應力較低的直管段。此一技術突破達成了「結構力學集中點與冶金缺陷點的雙重解耦（Decoupling）」。它在物理幾何上徹底消除了彎管最脆弱處的 HAZ，從根本上規避了 PWHT 累積超標的風險以及 Type IV 破裂的宿命，確保了管線 10 萬小時以上的設計基準壽命。

3.3.2 ASME B31.1 (2024/2026) 規範之合規性與應變管控

儘管冷作彎管能消除銲接危害，但對於 P91/P92 這類 CSEF 鋼材，冷加工帶來的極端塑性變形同樣會嚴重威脅材料的潛變壽命。依據 2024 年版並將於 2026 年強制全面執行的 ASME B31.1 動力管線規範，冷彎產生的極端塑性應變必須受到嚴格的法規管控。

冷作彎管的外弧纖維應變（Outer Fiber Strain, ϵ）計算公式定義為：

ϵ(%)=(100×r)/R

其中，r 為管子名義半徑（即外徑的一半，OD/2），R 為彎管的中心線半徑。對於一根典型的 5D 彎管，其最大外弧纖維應變計算值約為 10.6%，恰好落於新規範所定義的5%< ϵ≦20% 之強制處理區間。

當冷作應變達到 10% 左右時，P91/P92 內部的差排密度（Dislocation Density）會激增數個數量級，造成嚴重的冷作加工硬化。這些儲存的巨大應變能，為後續服役時的碳化物異常粗化與多邊形化（Polygonization）提供了強大的熱力學驅動力。為此，ASME B31.1 條文 129.3 強制規定，對於 P-No. 15E 族群，只要冷作應變超過 5%，就必須執行嚴格的彎後熱處理（PBHT）。

更具挑戰性的是，2026 年即將執行的規範條款指出：若冷彎應變大於 15% 且未執行完全的正火加回火（Full Normalize & Temper, N&T），設計者在計算高溫潛變區間的最小管壁厚度（t_min）時，必須強制導入銲道強度折減係數（Weld Strength Reduction Factor, W），公式如下：

t_min=P×D/2(S×E×W+P×Y)

此 W 係數隨服役溫度與時間呈現非線性下降（在 10 萬小時後可能降至 0.75 甚至更低）。若強行套用 W 係數，將導致原設計壁厚嚴重不足，這成為 2026 年後 EPC 專案法規審查的巨大地雷。

3.3.3 感應局部熱處理（IH-PBHT）之參數最佳化機制

為了符合 ASME B31.1 規範並完美恢復冷彎後的材料微觀結構，實務上必須採用精確的中頻感應局部彎後熱處理（Induction Heating PBHT, IH-PBHT）。相較於傳統的陶瓷電阻加熱片（Ceramic Pads）僅能依賴表面熱傳導，極易造成管壁外側（OD）溫度過高而跨越 A_C1 點（引發前述災難性的再奧氏體化），IH-PBHT 乃利用交變電磁場在極厚壁管內部產生渦電流（Eddy Current）與焦耳熱（Joule Heating），實現由內而外的均勻發熱，將管壁內外（OD/ID）的溫差控制在最小安全範圍內。

在進行 IH-PBHT 時，工程師必須極度精準地控制 LMP 參數。由於高達 10-20% 的冷作硬化會導致 P91/P92 的下臨界相變溫度（A_C1）發生嚴重向下偏移，這使得熱處理溫度的設定視窗被進一步極限收窄。最佳化的 IH-PBHT 參數通常須將溫度精密控制在 740°C 至 760°C 的狹窄區間，並搭配嚴苛的升降溫速率與保溫時間計算。此一受控的高溫過程能釋放應變能，使因冷作而糾結的差排重新排列，促使高差排密度的板條麻田散鐵組織回復；同時讓奈米級的 MX 碳氮化物與晶界上的 M₂₃C₆析出相重新穩固其釘扎網絡，徹底消除因幾何變形產生的熱力學不穩定性與記憶效應。

3.3.4 全生命週期成本（LCC）與 EPC 專案綜合效益矩陣

從全生命週期成本（Life Cycle Cost, LCC）的宏觀角度剖析，以 3D/5D 冷作彎管結合 IH-PBHT 取代傳統鍛造管件與對接銲，具備極高的商業戰略與工程價值。如下表 2 所示，新型工法在各個專案評估維度中皆展現出壓倒性優勢：

評估維度	傳統工法：「1.5D 鍛件 + 大量對接銲」	新型工法：「3D/5D 冷作彎管 + IH-PBHT」	對 EPC 與業主之綜合效益差異
銲口數量與工序耗時	單一管線轉向需配置 2 處對接銲。需龐大的預熱、銲接、氫烤、PWHT 工時。	單一管線轉向 0 銲口。僅需執行一次標準化之 IH-PBHT 處理。	現場高階銲接與熱處理工時銳減 50% 以上，大幅紓解高階銲接技術工缺工壓力。
檢驗與返修成本風險	需 100% PAUT/RT。一旦發現超標，立即陷入狹窄空間氣刨、打磨與 Cut-out 延宕危機，衍生數倍重工成本。	彎管母材自帶出廠證明，現場免除高難度厚壁銲縫的 NDT 與返修夢魘。	系統品質一次合格率（FTR）逼近 100%，徹底阻斷不可控之返修與重工成本。
要徑進度風險控管	CCPP 要徑上的高空銲口修補是工期延宕的主因，具有極高的不可預測性與 LD 罰款風險。	冷彎管段多於地面或預製廠完成 IH-PBHT，現場僅負責一次性吊裝與末端組裝。	將最高風險的熱作工程移出專案要徑，確保建廠如期完工交接。
長效資產可靠度 (O&M)	HAZ 承受極端面內/面外彎矩疊加，服役 3 萬小時內極易爆發 Type IV 破裂，增加歲修停機損失。	應力集中之彎管區段無任何 HAZ 弱點，完整保留 P91 母材 10 萬小時以上之潛變壽命。	延長 CCPP 發電機組可用率，顯著降低營運期（O&M）之檢修、更換與維護支出。

表 2：傳統全銲接工法與 3D/5D 冷作彎管工法之全生命週期綜合效益對比矩陣

綜上所述，透過 ASME B31J 的彈性分析與應力矩陣檢算，3D/5D 大半徑彎管不僅提供了更佳的系統柔性（Flexibility），有效降低了端點設備（如汽輪機接管與閥門）的受迫推力，更從源頭徹底消弭了熱循環累積與 Type IV 破裂的根源。對於 EPC 統包商而言，這套策略不僅完全契合 ASME B31.1 強制執行卷宗（Mandatory Appendices Q & R）對極端厚壁管線數位追溯與品質保證的嚴格標準，更在資本支出削減、要徑風險控管以及電廠長期營運資產完整性上，展現了具備典範轉移意義的龐大價值。

四、產業實踐與專業信任：潁璋工程在冷作彎管領域之技術整合

如前章節所述，冷作彎管結合感應熱處理（Cold-Bending + IH-PBHT）在學理、規範與經濟效益上皆具備顯著優勢。然而，要將此技術從理論真正轉化為大型專案的核心工法，亟需具備深厚工法底蘊的技術供應商作為 EPC 統包商的長期策略夥伴¹。擁有四十餘年豐富配管工程經驗的潁璋工程（Ying Zhang Engineering），憑藉對材料冶金特性的深刻理解，已將傳統冷作技術提升至足以駕馭 ASME B31.1 A335.Px（如 P91/P92）等高應變合金鋼的精密製造層次，成為業界推動產業升級的標竿案例¹。

4.1 雙組合工法與數位化品質追溯 (Digital Resume)

潁璋工程將「冷作彎管與感應式熱處理（IH-PBHT）」雙組合工法深度結合數位化管理，成功導入製造執行系統（MES）與全時序數位履歷¹。在製造工廠的預製環節中，透過雷射雕刻或耐高溫標籤為每一預製管段（Spool）賦予專屬的 QR Code⁵。現場督導、授權檢驗員（AI）或品保人員只需使用智慧型裝置掃描，即可連結至原廠雲端數據庫，即時調閱包含幾何公差與製造參數的數位產品護照（DPP）⁵。這種將設計、製造與品管高度整合的數位閉環（Digital Closed-loop），徹底打通了品質溯源的最後一哩路，為工業 4.0 智慧化預製提供了實質且可靠的實踐範例⁴。

4.2 大型電廠專案實績與總體經濟效益

在實務應用層面，潁璋工程的 CNC 冷作彎管加工能力涵蓋 0.5 吋至 8 吋的寬廣範圍（包含 3D/5D small & large bore），能適應各類型嚴苛之管線設計⁷。其技術不僅廣泛應用於石化廠建廠作業，更成功佈局於森霸電廠、台中電廠，以及甫正式啟用 GE Vernova H 級設備的興達燃氣電廠新 1 號機組等大型複循環機組專案中⁷。截至目前，潁璋工程在複循環電廠專案的彎管實績已突破 48,130 口，石化廠專案亦達 88 件以上。透過機械化的連續彎管技術與精準預製，這套系統有效降低了對現場人工配管與高階銲接技術工的依賴，大幅減少了 RT 射線檢測與銲口瑕疵鏟修的重工浪費，極度壓縮了施工時間並降低整體成本²。

4.3 從供應商邁向「長期策略夥伴」的專業承諾

潁璋工程的經營理念已超越單純的工程承包或物料供應，轉向於關鍵配管領域中扮演「長期策略夥伴」的角色¹。從前期的彎管技術諮詢、試彎曲過程檢驗，到後續的退應力製程與協同出貨，該公司皆提供全方位的技術團隊支援。在當前大環境嚴重缺工的挑戰下，其主導的冷作彎管配管化理念，不僅完美符合企業端對品質的一次合格率要求，更實質協助 EPC 統包商與業主落實專案風險控管與全生命週期之成本削減，在業界奠定了深厚的專業信任度²。

五、結論

本研究透過嚴謹的冶金學量化模型、現場工程風險評估，以及業界實際導入技術之案例驗證，針對 CCPP 高壓蒸汽管線中 P91/P92 材料的退化機制與施工管理痛點進行了深度剖析，並提出以下具體結論與工程決策建議：

LMP 熱循環累積為 Type IV 破裂之核心微觀推手：P91/P92 鋼材的極致潛變強度，高度依賴於回火麻田散鐵基體與晶界/晶內碳氮化物的釘扎網絡。多次銲接返修所疊加的 PWHT 週期，會將勞森-米勒參數（LMP）推升至突破46 的危險極限值。強大的熱力學驅動力將引發 M₂₃C₆ 碳化物奧斯華熟化與Fe₂W 萊維斯相粗化（甚至誘發 Z 相）。此一過度回火現象將不可逆地導致 HAZ 嚴重軟化（硬度跌破 190 HBW），進而在高溫多軸應力下誘發致命的第四型潛變破裂（Type IV Cracking）。
狹窄空間之氣刨修補極限推升 EPC 成本失控：在 CCPP 廠區密集的管線分佈中，高空狹窄區域的碳弧氣刨（CAC-A）不僅伴隨高濃度六價鉻劇毒燻煙與火災等重大工安危害，其物理機制殘留的滲碳層更因現場打磨困難而成為氫致開裂的溫床。當銲口瑕疵觸及規範的 2 次返修上限時，強制執行的「切管重銲（Cut-out & Pup Piece）」處置，將使銲接與熱處理工作量瞬間倍增，對 EPC 在專案要徑上的工期與資本消耗造成災難性的延宕衝擊。
冷作彎管工法實現結構力學與冶金缺陷之完美解耦：以 3D/5D 大半徑冷作彎管取代傳統1.5D 鍛造短管，是解決前述痛點的終極源頭減量策略。該工法從物理幾何上徹底排除了彎矩集中區的銲接 HAZ。透過精準調控中頻感應局部彎後熱處理（IH-PBHT），能有效克服因極端塑性應變（5%~20%）引發的 A_C1 相變點偏移問題，完美回復材料奈米析出相。此工法不僅完全合規於 2026 年強制執行的 ASME B31.1 最新規範要求，更大幅削減了現場銲接、NDT 檢驗與潛在重工成本，為 CCPP 高能管線的長期資產完整性與全生命週期經濟效益，提供了最具前瞻性與可靠度的工程實踐指南。
技術供應鏈整合為落實最佳化策略之關鍵：如同潁璋工程在產業實踐中的示範，結合「Cold-Bending + IH-PBHT」與數位化履歷（QR Code 與 DPP）的整合型服務，已成為 EPC 統包商克服現場缺工、確保品質溯源並控制要徑風險的關鍵解方。與具備深厚冶金與製造底蘊的專業廠家建立長期策略夥伴關係，是推動高能管線預製升級、確保專案順利交付的核心成功因素。
