XXS 極端規格 P91 厚壁管 3D 冷作變形對微觀組織之影響及中頻感應次臨界應力消除（IH-PBHT）工法優化與合規性驗證深度分析研究 (An In-Depth Study on the Effects of 3D Cold Deformation on the Microstructure of XXS Extreme-Specification P91 Heavy-Wall Pipes and the Optimization and Compliance Verification of IH-PBHT)

/ Uncategorized / 作者:

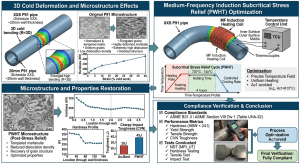

一、 導論

隨著全球能源產業向超臨界（Supercritical）及超超臨界（Ultra-Supercritical, USC）火力發電與高溫氣冷堆（VHTR）技術邁進，發電系統的操作參數已逼近熱力學材料極限。現代主蒸汽管線與再熱蒸汽管線的操作溫度常態性地跨越 570°C 至 620°C，且承受高達 250 bar 以上之內部壓力1。在如此嚴苛的服役環境下，P91 鋼（X10CrMoVNb9-1），作為一種極具代表性的潛變強化鐵素體/馬氏體鋼（Creep Strength Enhanced Ferritic Steel, CSEF），因具備卓越的高溫潛變抗性、良好的熱傳導率及較低的熱膨脹係數，全面取代了傳統的 P22（2.25Cr-1Mo）合金鋼2。

為承受倍增的系統壓力，工程設計中的管線壁厚顯著增加，廣泛採用 XXS（Double Extra Strong）極端規格之厚壁管。同時，為了優化流體動力學並減少現場環向對接銲縫的數量，產業界普遍採用 3D（曲率半徑為管徑三倍）冷作彎管（Cold Bending）工法7。然而，極端厚壁管在冷彎過程中所承受之巨大幾何應變，將在材料內部誘發極高之位錯密度、形變硬化以及複雜之非均勻殘餘應力場10。若未能透過極度精確之次臨界應力消除熱處理（Post-Bend Heat Treatment, PBHT）進行微觀組織之修復，這些缺陷將成為服役期間 Type IV 潛變破裂之潛在誘因4。針對 XXS 厚壁管，傳統電阻加熱極易產生管壁內外巨大的溫度梯度，唯有中頻感應加熱（Medium-Frequency Induction Heating, IH）技術能透過電磁趨膚效應（Skin Effect）與居里溫度（Curie Temperature）的物理特性，實現全斷面均溫透熱14。本研究綜合計算材料科學、電磁熱物理學以及最新的 ASME B31.1/B31.3（2024-2025版）規範，深度剖析 XXS P91 厚壁管 3D 冷作變形的微觀力學機制，並提出 IH-PBHT 工法參數的全面優化路徑與合規性驗證模型。

二、 XXS 極端厚壁 P91 鋼之材料特性與規格定義

P91 鋼的合金設計哲學在於透過多重強化機制的協同作用，在嚴酷的高溫下維持基體的微觀穩定性。該合金之基礎化學成分包含 8.0-9.5% 鉻與 0.85-1.05% 鉬，並微合金化（Micro-alloyed）添加 0.18-0.25% 釩、0.06-0.10% 鈮以及 0.03-0.07% 的氮2。在標準製程中，P91 鋼經過 1040°C 至 1080°C 的常化處理（Normalizing）形成過冷奧氏體，隨後以適當的冷卻速率冷卻至室溫以獲得完全的馬氏體組織；緊接著進行 730°C 至 780°C 的高溫回火（Tempering），使碳原子充分擴散，最終形成具有高溫穩定性的「回火板條馬氏體（Tempered Lath Martensite）」基體5。

此回火馬氏體基體內富含兩種決定潛變壽命的關鍵析出物：其一為富鉻之M23C6碳化物，此類碳化物尺寸較大（約 100-300 nm），主要沿著原奧氏體晶界（Prior Austenite Grain Boundaries, PAGBs）與馬氏體板條邊界析出，藉由釘扎作用（Pinning Effect）有效抑制高溫下晶界滑動與板條粗化；其二為富釩與富鈮之 MX 型碳氮化物，其尺寸極為細小（約 20-50 nm），大量且均勻地彌散於亞晶內部，對於阻礙位錯運動提供極大的彌散強化增量1。

在工業應用上，配合高壓需求所採用之管線常為 XXS 規格，其壁厚之巨大帶來了製造與熱處理上的嚴峻挑戰。依據 ANSI/ASME B36.10M 規範，常規公稱管徑（NPS）對應之 XXS 規格尺寸詳見下表一。

公稱管徑 (NPS) 外徑尺寸 (mm) XXS 壁厚 (mm) 管壁內徑 (mm) 單位長度重量 (kg/m)
NPS 4 114.30 17.12 80.06 41.03
NPS 6 168.28 21.95 124.38 79.22
NPS 8 219.08 22.23 174.62 107.92
NPS 10 273.00 25.40 222.20 155.15
NPS 12 323.80 25.40 273.00 186.97

此表資料顯示8，當管徑超過 NPS 10，XXS 之壁厚恆定於 25.4 mm（即 1 英吋），而在更大口徑的主蒸汽管線中，客製化之管壁厚度甚至可達 50 mm 以上16。如此龐大的金屬截面積與厚度，使得 3D 冷作彎曲時管壁內部產生極端之應變梯度，並為後續之熱處理熱傳導設立了物理障礙。

三、 3D 冷作變形之本構行為與微觀力學響應

3.1 巨觀幾何應變與本構流動應力模型

在 3D 冷彎工法中（彎曲半徑R為管徑D的三倍），XXS 厚壁管在室溫下被強制塑性變形。彎曲外弧（Extrados）承受極大的拉伸應變，導致管壁減薄；彎曲內弧（Intrados）則承受強烈的壓縮應變，易產生微觀起皺與管壁增厚7。這兩側的極端變形使得材料內部的纖維伸長率（Fiber Elongation）常高達 15% 甚至突破 20%，遠超彈性極限7。

針對 P91 鋼的變形行為，研究學者常透過 Gleeble 熱力模擬機建立阿倫尼烏斯（Arrhenius）型本構方程，探討應變率（Strain Rate）、變形溫度與流動應力（Flow Stress）之耦合關係。儘管冷彎是在室溫進行，高溫流動應力模型中揭示的形變硬化（Work Hardening）與動態回覆（Dynamic Recovery）機制，同樣適用於解釋冷變形後內部儲能的狀態。真實應力-真實應變曲線表明，隨著應變增加，材料因位錯增殖而急劇硬化，且在高應變率下硬化效應主導整個過程11。計算顯示，P91 鋼在高應力場域下的變形機制會促使材料微觀結構中產生高能的應變梯度，這成為後續潛變劣化的熱力學驅動力。

3.2 位錯密度激增與殘餘應力場之異質分佈

冷作塑性變形對 P91 鋼最深遠的影響在於微觀缺陷的巨量生成。在交貨的回火狀態下，P91 鋼的位錯密度處於平衡水準（約1013m-2至1014m-2）。然而，經歷 3D 冷作彎曲後，在幾何必須位錯（Geometrically Necessary Dislocations, GNDs）與統計儲存位錯（Statistically Stored Dislocations, SSDs）的相互作用下，位錯密度暴增一至兩個數量級，達到1015m-2甚至1016m-2 12。大量位錯沿著滑移面移動，並在晶界與M23C6碳化物處發生塞積（Pile-up），形成嚴重的應力集中現象20。

在宏觀層面，這種不均勻的塑性變形轉化為異質殘餘應力場（Heterogeneous Residual Stress Field）。利用 X 射線繞射技術（XRD）中的sin2ψ方法，結合中子繞射（Neutron Diffraction）與聚焦離子束數位影像相關法（PFIB-DIC）在微觀尺度的觀測，證實了厚壁管彎曲區存在著高達 300 MPa 至 400 MPa 的拉伸殘餘應力10。此等高拉伸應力分佈於管壁的外弧區與過渡段，若在服役前未經徹底消除，將與高溫蒸汽產生的環向應力（Hoop Stress）同向疊加，極易誘發早期的局部屈服與微裂紋成核10。

四、 潛變強度劣化與微觀組織退化機制

未經應力消除或熱處理不當的 P91 鋼冷彎管，在 570°C 至 620°C 的高溫環境下運轉時，其潛變強度將面臨毀滅性的退化。高密度的位錯網絡與極高的內部儲能，實質上改變了合金元素的擴散動力學，加速了原本設計用來維持長效潛變壽命的析出相演變13。

在蠕變的初始階段，龐大的變形儲能驅動了馬氏體板條的快速回覆（Recovery），使得細長的板條邊界逐漸合併、粗化，並向多邊形化（Polygonization）演變，最終轉變為抗潛變能力極差的等軸鐵素體（Equiaxed Ferrite）網絡12。同時，高密度的錯位管（Dislocation Pipes）為合金元素（如鉻與鉬）提供了快速擴散通道，使得釘扎在晶界上的M23C6碳化物異常粗化，體積分數與等效直徑大幅增加，進而導致鄰近基體區域發生碳元素貧化（Carbon Depletion）與固溶強化效應的喪失3。此微觀組織的退化直接導致蠕變壽命從設計值的 100,000 小時劇降至 20,000 小時以內，並促發 Type IV 潛變破裂失效2。

最新基於數萬小時服役管線的 Larson-Miller 參數（L-M Parameter）雙常數法預測模型亦顯示，隨著服役溫度的提升，應力破壞模式的轉變極限值將明顯下降4。更值得注意的是，微觀組織穩定性與初始硬度之間存在著「脫鉤（Decoupling）」現象。研究指出，當 P91 遭受異常高溫（如 1000°C）短暫加熱後再次冷卻所形成的新鮮馬氏體，儘管在室溫下擁有超過 400 HV 的極高硬度，但由於缺乏二次析出物的釘扎保護，其蠕變壽命僅為正常回火結構的四分之一35。因此，僅依賴單一的硬度測試並無法完全保證管線在極端工況下的長期可靠性，必須確保材料內部處於熱力學安定的回火馬氏體狀態。

五、 次臨界熱處理之熱物理邊界與 AC1 相變約束

為釋放冷作變形引入的殘餘應力並恢復微觀組織的穩定性，實施彎管後熱處理（PBHT）是無可避免的強制工序。對 P91 鋼而言，此熱處理的絕對紅線在於必須為「次臨界（Subcritical）」狀態，亦即熱處理溫度絕不能超越材料的下臨界相變溫度（AC1），以避免基體發生部分或完全的重新奧氏體化（Re-austenitization）19。

在理想狀態下，標準 P91 鋼的AC1溫度約界於 800°C 至 830°C 之間，上臨界溫度（AC3）則在 890°C 至 940°C 之間5。然而，在實際工程應用中，銲材或管材母材的化學成分波動會劇烈影響相變邊界。特別是強烈的奧氏體穩定元素：鎳（Ni）與錳（Mn）。這兩種元素會改變 Fe-C-Cr 系統的平衡熱力學，顯著壓低奧氏體相變的起始點。

研究與膨脹儀（Dilatometry）實測數據揭示，每增加 0.1% 的鎳或錳，會使AC1溫度下降約 10°C 至 25°C 39。在典型的低升溫速率（如 28°C/hr）下，當 P91 鋼中的(Ni+Mn)含量逼近或超過 1.2% 時，其AC1溫度會被嚴重壓低至 780°C 甚至 760°C 的邊緣 38, 39, 40, 41。為確保熱處理的安全性，ASME 規範依據(Ni+Mn)含量對最大允許熱處理溫度做出了極其嚴格的限制。

(Ni+Mn) 質量百分比 預測 Ac1​ 溫度區間 規範限制最高 PBHT 溫度 潛在微觀冶金風險與控制策略
≦ 1.0% 800°C – 825°C 790°C (1454°F) 安全裕度充足，標準 760°C 回火即可保證完全次臨界狀態。
 > 1.0%且≦1.2% 785°C – 800°C 780°C (1436°F) 安全裕度壓縮至極限，若熱電偶量測誤差導致局部溫升，極易觸發相變。
> 1.2%或含量未知 760°C – 780°C 低於實測AC1 至少 10°C 高度風險。強制要求實測AC1，並建議將 PBHT 溫度下調至 740°C-760°C 之間。

如表二所示39，精準控制 PBHT 溫度的重要性在於防止「溫度過衝（Temperature Overshoot）」。若加熱溫度意外跨越AC1進入兩相區（Intercritical Zone），原始的M23C6碳化物會部分溶解若加熱溫度意外跨越，失去釘扎能力，隨後的冷卻過程將形成極度柔軟、毫無高溫強度的多邊形鐵素體（α-Ferrite），硬度會反常下降至 180 HV 以下，蠕變壽命呈現斷崖式衰減13。反之，若熱處理失控大幅跨越AC3（如達到 950°C），材料將完全奧氏體化，並在空冷後形成充滿高密度位錯的新鮮馬氏體（Untempered Martensite）。此時硬度飆升至 400 HV 以上，韌性極差，極易發生脆性斷裂10。

此外，在執行 N&T（常化與回火）或 PBHT 之前，必須確保材料完全冷卻至馬氏體轉變終了溫度（Mf）以下。實務規範強制要求 P91 鋼在加熱前必須降溫至 100°C 至 120°C 之間並恆溫持壓 1 至 2 小時，以確保殘餘奧氏體（Retained Austenite）徹底轉變為馬氏體，否則在高溫回火冷卻後仍會生成未回火的脆性馬氏體19。

六、 中頻感應加熱 (IH-PBHT) 於 XXS 厚壁管之電磁熱物理學與參數優化

面對壁厚達 30 mm 至 50 mm 以上的 XXS 規格 P91 厚壁管，傳統的陶瓷電阻加熱毯（Resistance Heating Pads）面臨著嚴重的物理限制。電阻加熱完全依賴金屬表面的熱傳導，金屬的熱慣性在厚壁管中極易導致嚴重的軸向與徑向溫度梯度。實測指出，在升溫期間，管壁外側（OD）可能已達 760°C，而管壁內側（ID）卻仍滯留於 680°C（ΔT > 80°C），這不僅導致內壁回火不完全，巨大的熱應力差異更可能引發微裂紋14。

中頻感應加熱（Medium-Frequency Induction Heating, IH）成為目前業界解決 XXS 厚壁管 PBHT 的唯一合規技術15。IH 技術透過纏繞於管外的水冷銅線圈施加交變交流電，利用電磁感應在管壁內部直接激發高密度的渦電流（Eddy Currents），實現由內而外的焦耳熱（Joule Heating）生成。其透熱深度受電磁學中的趨膚效應（Skin Effect）主導，公式如下：

δ=503√(ρ/(μr f))

在此方程式中，δ為電流密度衰減至表面值之1/e（約 36.8%）時的參考透熱深度（單位：mm）；ρ為材料之電阻率（Ω⋅m）；μr為相對磁導率（無量綱）；f為電源頻率（Hz）17。

對於 P91 金屬，其熱物理性質在加熱過程中存在劇烈的非線性突變，尤其是在居里溫度（Curie Temperature, Tc）附近，這成為感應加熱參數設計的最關鍵考量。

材料狀態參數 溫度條件 相對磁導率 (μr​) 電阻率 (ρ) 估算趨膚深度 δ (@ 1000 Hz) 加熱分佈特徵
室溫鐵磁態 25°C 200 – 500 (高) 約 0.4*10-6 Ω⋅m 約 1 – 2 mm 極度集中於表層，高能淺層加熱。
居里點突變態 744°C – 760°C ≒1 (順磁性) 約 1.0*10-6 Ω⋅m 超過 15 – 20 mm 透熱深度劇增，渦電流深入內壁。

如表三所示16，當 P91 鋼被加熱至 744°C 至 760°C 的居里點區間時，材料自鐵磁性相變為順磁性（Paramagnetic），μr驟降至 1，且電阻率同步上升。此物理突變導致趨膚深度δ瞬間擴大數十倍17。這意味著在最關鍵的「均溫保溫期（Soaking Period）」內，感應渦電流能有效穿透至 XXS 管的深層內壁，消弭內外壁溫差。

為了最大化此效應，操作頻率必須精準控制。若頻率過高（如 10 kHz 以上），透熱深度將嚴重不足，引發外壁過熱；相反地，對於 XXS 規格，採用 400 Hz 至 2 kHz 的中低頻率段，搭配 3 軸向控制的感應線圈，方能確保最佳的能量耦合與均溫性16。 在具體的工法參數優化上，為降低軸向溫度梯度，感應加熱帶（Heating Band）寬度至少應達到管壁厚的 5 倍，且外部保溫帶（Insulation Band）寬度需延伸至壁厚的 8 倍以上；線圈纏繞圈數以 16 圈左右配合適當的間距（如 32 mm），可達到最理想的均溫效果16。升降溫速率方面，在 400°C 以上應嚴格限制於≦ 55°C/hr，且針對極端厚度（大於 50 mm），保溫時間應採用 2.5 min/mm 為基準，並在首兩小時後採階梯遞減計時（每增加一英吋僅增加 15 分鐘），以防止超長時高溫曝露引發晶粒過度粗化16。

七、 ASME B31.1 與 B31.3 (2024-2025版) 規範合規性驗證與數位雙生應用

產業界對於 P91 (P-No. 15E) 管線的高溫安全要求持續升級，美國機械工程師學會發布的 2024 版及即將強制執行的 2025 版 ASME B31.1（動力管線）與 B31.3（製程管線）規範，標誌著管線設計從「傳統幾何安全係數」向「微觀冶金與破壞力學管控」的全面典範轉移26。這對 XXS 厚壁彎管的合規性驗證帶來了前所未有的挑戰。

7.1 系統設計哲學與冷成形應變之嚴格限制

ASME B31.1 旨在確保高壓發電廠的絕對安全性，其基礎材料許用應力較保守，安全係數設為 4.0；而 B31.3 應用於化工廠，雖容許較高的應力（安全係數 3.0），但兩者在針對高溫合金鋼（P-No. 15E）的冷彎成形限制上，不約而同地採取了極端嚴苛的標準56。 在新版 B31.3 規範（第 332.4 節）中，冷作彎管的強制熱處理觸發門檻已明確量化：

  1. 50% 伸長率法則： 對於 P-No. 1 至 P-No. 6 及 P-No. 15E 等材料，若彎管外弧的最大計算纖維伸長率超過該材料基本最小規定伸長率的 50%，則無論厚度為何，強制執行應力消除熱處理26。
  2. 衝擊試驗法則： 凡是設計上需進行衝擊試驗（Impact Testing）之材質，若其冷成形伸長率超過 5%，亦必須進行 PBHT 26。

由於 3D 冷彎的纖維伸長率幾何計算必定遠超此極限值，IH-PBHT 已成為 XXS 彎管不可豁免的必經工序。任何試圖豁免的舉措，皆須提交詳盡的微觀冶金與力學證明，確保變形區仍保留至少 10% 的殘餘伸長率且未發生脆化33。此外，針對 ASTM A105 等碳鋼法蘭，新修訂的 Note 65 發布了「低溫警告（Cold Warning）」，若服役溫度低於 -18°C，極易引發脆性斷裂，這在管線系統的綜合選材上亦須高度警惕31。

7.2 應力分析演算法更新與非破壞檢測 (NDE) 升級

在工程計算架構上，2025 版 ASME B31 系列正式廢除了舊有以簡單幾何公式為基礎的 Mandatory Appendix D，強制導入 ASME B31J 標準來計算管件的應力強化因子（SIFs）與柔性係數（Flexibility Factors）31。對於 XXS 厚壁彎管（徑厚比D/T < 6），傳統薄壁管的卡門橢圓化效應（Ovalization）幾乎失效，承受彎矩時的局部應力分佈全然不同。

B31J 強制利用有限元素分析（FEA）的數據基底，將持續負載（Sustained Loads）下的應力計算精度推向極致26。這要求工程師必須確保透過 IH-PBHT 徹底消除殘餘應力，否則在更嚴格的 B31J SIF 計算下，管線模型將輕易顯示應力超載。針對疲勞評估，B31.3 採用更激進的 -0.333 疲勞斜率，而 B31.1 維持在 -0.2，這要求設計者對高周疲勞環境下的應力集中點有更敏銳的管控57。

在最終合規驗證環節，規範強力推行兩項核心檢測：

  1. 全覆蓋硬度測繪 (Hardness Mapping)： PBHT 完成後，必須進行 100% 覆蓋的硬度測繪檢驗，測量點須涵蓋起彎點、中點、外弧與內弧。P91 的合格硬度區間被嚴格鎖定於 181 HV 至 265 HV 之間。低於 181 HV 證實了過度回火或進入兩相區之致命退化；高於 265 HV 則顯示未完成馬氏體回火，內部存在高位錯之脆性風險56。
  2. 高階無損檢測 (Advanced NDE)： 針對極端厚壁管，射線檢測（RT）對微小平面裂紋的解析度已顯不足。ASME Section V 新增了專門章節，將相控陣超音波（PAUT）與全聚焦矩陣捕捉技術（FMC/TFM）列為高階厚壁管檢測主力。此類技術能生成高解析度的 3D 內部形貌，為斷裂力學評估（ECA）提供精確的初始裂紋尺寸，保障冷彎區微觀組織的絕對完整性31。

八、 深度分析 3D 冷作彎管及感應次臨界應力消除（IH-PBHT）工法優化於預製廠內作業完成

鑑於 P91 極端厚壁管對熱物理履歷具備極度敏感性，實務中現場（On-site）施工常受限於環境波動，導致溫度控制失效而引發後續早期的潛變破裂失效。因此，將 3D 冷作彎管及後續的中頻感應次臨界應力消除（IH-PBHT）工法全面轉移至預製廠（Prefabrication Shop）內完成，已成為現代管線工程優化與合規性確保的核心策略60。

8.1 廠內作業之環境與熱處理物理參數控制優勢

在預製廠內進行施工作業，可提供穩定的電力供應與免受風雨、極端氣溫干擾的恆定溫濕度環境61。這對於中頻感應加熱（IH）技術的發揮至關重要。廠內能根據 XXS 厚壁管的具體徑厚比，精準配置 400 Hz 至 2 kHz 的中低頻率感應線圈，並優化感應加熱帶（Heating Band）與保溫帶（Insulation Band）的佈置17。在如此嚴密控制的環境中，可徹底消除現場傳統電阻加熱極易發生的管壁內外巨大的溫度梯度（ΔT > 80°C），確保由內而外的全斷面均溫透熱14。

8.2 廠內 3D 冷彎工法之自動化與極限值監控

預製廠具備重型且精密的自動化 3D 彎管機具，可透過三軸控制（3-Axis Control）技術即時調整推進與彎曲應力，從而在極端幾何變形下最小化管壁減薄率與橢圓度（Ovality），使其嚴格符合 ASME 規範標準46。此外，由於新版 ASME B31.3 規範中明訂「彎管外弧最大纖維伸長率超過 50% 最小規定伸長率」即強制觸發熱處理的極限值，廠內自動化設備能精確記錄成形過程的幾何應變數據，為後續 IH-PBHT 的參數設定建立科學依據26。

8.3 廠內 IH-PBHT 參數之精準執行與合規性紀錄

現場熱處理經常面臨加熱速率超標、恆溫保溫期（Soaking Period）溫度過衝或紀錄不確實的「不對稱檢驗問題」61。而在預製廠內進行 IH-PBHT，可建置多點測溫與熱動態回饋系統。透過安裝多組熱電偶與紅外線高溫計（Pyrometers），能同時監測彎曲外弧、內弧以及管壁內側（透熱深度）的真實動態溫度46。這保障了 P91 鋼在回火期間嚴格維持在 760°C±10°C 的安全區間，絕對避免跨越受銲材Ni+Mn 含量波動而壓低的 AC1 相變溫度極限39。所有預熱、層間溫度監測及 PBHT 過程均可轉化為不可竄改的數位紀錄文件，徹底消弭現場施工的品質盲區61。

8.4 廠內全覆蓋非破壞檢測 (NDE) 與硬度測繪的落實

IH-PBHT 完成後，預製廠的專屬檢驗區能立刻對彎管執行合規性驗證。這包含了針對彎曲起點、中點、外弧與內弧等關鍵受力區域進行 100% 覆蓋的硬度測繪（Hardness Mapping），確保 P91 的硬度嚴格落於 181 HV 至 265 HV 之間26。相較於狹窄崎嶇的工地現場，廠內開闊且乾淨的空間更適合部署相控陣超音波（PAUT）與全聚焦矩陣捕捉技術（FMC/TFM）等高階非破壞檢測設備，提供無死角的三維內部缺陷形貌26。這將每一次的成形與熱處理數據轉化為高精密度的「數位雙生（Digital Twin）」基礎檔案，確保交運至現場的 P91 彎管組件具有絕對的高溫服役可靠性。

九、 結論

針對 XXS 極端規格 P91 厚壁管的 3D 冷作彎曲與後續熱處理，不僅是傳統金屬成形的幾何問題，更是涵蓋電磁學、微觀相變熱力學與破壞力學的尖端耦合工程。本深度分析研究總結如下：

  1. 微觀缺陷生成與潛變崩潰機制： XXS 厚壁管在室溫下進行 3D 彎曲會產生極高的幾何應變，使內部纖維的位錯密度飆升至1015m-2甚至1016m-2，並伴隨高達 300-400 MPa 的不均勻拉伸殘餘應力。若未經妥善熱處理，龐大的變形儲能將在 600°C 左右的服役環境中，加速M23C6碳化物的異常粗化與馬氏體板條的多邊形化，使組件的潛變壽命呈現斷崖式下跌，引發 Type IV 破裂失效。
  2. AC1物理防線與精準控溫之絕對性： PBHT 必須嚴守次臨界（Subcritical）的紅線。由於銲材或管材中的鎳（Ni）與錳（Mn）等元素會劇烈壓低AC1相變溫度（當Ni+Mn>1.2%時，AC1可降至 780°C 甚至更低），熱處理若出現溫度過衝進入兩相區或超越AC3，均會導致多邊形鐵素體或脆硬新鮮馬氏體的生成，徹底破壞高溫強度。因此，760°C±10°C 成為安全消除應力且不破壞原有析出相釘扎平衡的最佳操作窗口。
  3. IH-PBHT 的電磁物理優勢與預製廠內優化策略： 面對 30 mm 以上甚至超過 50 mm 的 XXS 管壁，傳統電阻加熱極易造成ΔT > 80°C 的內外壁溫差。中頻感應加熱（IH）透過趨膚效應，並利用 P91 鋼在 744°C-760°C 居里點發生順磁性突變（相對磁導率μr→1）的物理特性，使透熱深度δ瞬間擴展至管壁深層，實現真正的由內而外全斷面均溫加熱。將此工法全面轉移至預製廠內進行，可利用自動化三軸設備與多點紅外線測溫回饋系統，確保升降溫速率與恆溫精度達到最優化。
  4. 對接 ASME 2024-2025 新規的合規驗證： 現代工程設計已從巨觀安全過渡至微觀管控。新規範明確規定纖維伸長率超過 50% 基準值時強制執行 PBHT，並透過廢除 Appendix D 導入 B31J 的 FEA 應力演算法，對管線的疲勞與持續應力進行精準打擊。同時，合規性必須由廠內 100% 覆蓋的硬度測繪（確保硬度介於 181-265 HV）與 PAUT/TFM 高階無損檢測形成閉環驗證，方能保證 XXS P91 彎管在超臨界發電系統全壽命週期內的絕對可靠性。
