基於2026版ASME B31.1與B31J規範CCPP高壓動力管線工程優化研究：微觀冶金與巨觀力學解耦下CNC冷作彎管實證分析 (Engineering Optimization Study of High-Pressure Power Piping in Combined Cycle Power Plants Based on 2026 ASME B31.1 and B31J Codes:    An Empirical Analysis of CNC Cold-Bent Pipes Under Microscopic Metallurgical and  Macroscopic Mechanical Decoupling)

/ Uncategorized / 作者:

副標題:

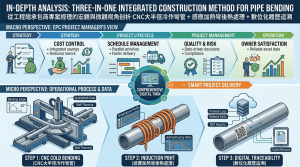

從工程總承包商專案經理的宏觀與微觀視角剖析CNC大半徑冷作彎管 + 感應加熱彎後熱處理 + 數位化履歷追溯之三合一整合工法

Secondary title:

A Macro and Micro Perspective of an EPC Project Manager: An Analytical Study on the Integrated Method of CNC Large-Radius Cold Bending, Post-Bending Induction Heat Treatment, and Digital Traceability



 一、緒論

1.1 全球能源轉型下高能管線系統之熱力學與營運挑戰

在全球能源轉型的宏觀視角下，現代電力基礎設施正處於劇烈的營運模式與技術規格變革期。為彌補風力與太陽能等再生能源先天具備的間歇性與不可預測性，現代天然氣複循環發電廠（Combined Cycle Power Plant, CCPP）的角色已從傳統提供穩定基載（Base-load）的機組，全面轉變為承擔電網頻率控制與深度負載調變的「調峰機組」1。以目前業界廣泛採用並搭載西門子（Siemens）HL級或奇異（GE）7HA.03等先進高效率燃氣輪機的現代電廠為例，為追求極致的發電效率，其氣渦輪機點火溫度已大幅推升至超越1704°C（約3100°F），進而促使整體淨複循環熱效率達到63%至65%以上的歷史新高1。

然而，追求極致熱效率與頻繁啟停（Start-Stop）的工程代價，是熱回收蒸汽產生器（HRSG）與高壓動力管線系統（High-Energy Piping, HEP）必須承受極端嚴苛且交變的熱力學與機械邊界條件。現代超臨界機組中的主蒸汽（Main Steam）與高溫再熱蒸汽（Hot Reheat）管線，常態性運作於超過600°C的高溫與大於3,000 psi的極高內部壓力下1。在快速冷啟動（Cold Starts）、溫啟動與熱重啟（Hot Re-starts）的頻繁交替作用下，管線系統不僅需承受長期的穩態高溫潛變（Creep），更面臨劇烈的熱膨脹循環所引發的低週期疲勞（Low-Cycle Fatigue），最終導致極具破壞性的「潛變-疲勞交互作用（Creep-Fatigue Interaction）」2。從專案全生命週期與資產管理的視角來看，這種複雜的衰退機制大幅增加了系統非計畫性停機（Unplanned Outage）的風險，對電廠的平準化度電成本（LCOE）構成嚴峻挑戰6。

1.2 傳統工程解方的侷限與研究動機

面對極端內壓與交變應力，P91（Grade 91, 9Cr-1Mo-V）與P92（Grade 92）等潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）因具備優異的高溫抗拉強度與潛變抗力，已成為當今高壓管線的標準選材1。為了抵抗巨大的內部壓力，管線壁厚（Wall Thickness）顯著增加，導致管徑與壁厚比大幅下降，使管線結構呈現極度剛硬的物理特性1。

在過去大半個世紀的工程實務中，管線工程師高度依賴美國機械工程師學會（ASME）B31系列規範中的「強制性附錄D（Mandatory Appendix D）」進行管線系統幾何不連續處的應力集中與彈性行為評估，並普遍採用傳統的1.5D短半徑或長半徑銲接彎頭（Welded Elbows）進行管線佈局8。然而，這套奠基於1950年代薄壁碳鋼管測試數據的經驗法則，在面對現代厚壁高階合金管線時已全面崩解。1.5D銲接彎頭密集的環向對接銲縫，在高溫多軸應力下極易於熱影響區（HAZ）誘發致命的「第四型潛變破裂（Type IV Creep Cracking）」1。同時，舊版法規對幾何應力集中係數的嚴重誤判，不僅導致分析模型出現致命的應力低估，也常為了彌補不確定性而造成過度保守的材料浪費1。

1.3 研究目的與專案管理視角

為徹底解決上述工程與法規盲點，強制執行的2026年版ASME B31.1（動力管線規範），標誌著管線應力工程領域的歷史性分水嶺。該版本全面廢除了附錄D，強制導入ASME B31J規範，確立了以三維有限元素分析（FEA）與實體應變疲勞測試為基礎的新一代數理運算框架，並新增附錄Q與R以強化數位化品質管理體系1。

在此法規變革的背景下，本研究旨在從工程總承包商（EPC）專案經理（Project Manager）的宏觀與微觀視角出發，深度剖析「CNC大半徑冷作彎管（3D或5D） + 感應加熱彎後熱處理（IH-PBHT） + 數位化履歷追溯」之三合一整合工法。透過結合微觀冶金學相變機制與ASME B31J巨觀固體力學的解耦分析，本研究將嚴謹論證此整合工法如何有效緩解當前嚴峻的缺工危機、削減初期資本支出（CAPEX）、防範流動加速腐蝕（FAC），並優化全生命週期營運成本（OPEX），進而為現代高能管線工程提供具備法規依據與實務效益的戰略性指導。

二、文獻回顧與法規典範轉移

2.1 傳統疲勞經驗法則之歷史侷限與附錄D的退場

探討現代管線工程的演進，必須先回溯ASME管線應力分析的歷史根源。自1955年起，全球管線工程界廣泛採用由A.R.C. Markl及其研究團隊於1940至1950年代進行的疲勞測試數據1。Markl的原始實驗基於標稱管徑4吋（NPS 4）、標準壁厚的碳鋼懸臂管線，進行了位移控制下的室溫循環彎曲測試。該測試推導出主宰管線工程數十年的疲勞預測方程式： iN0.2=245,000，其中i為應力強化係數（Stress Intensification Factor, SIF），N 為破裂發生時的循環次數，並將對接銲縫（Girth Butt Weld）的SIF基準值定義為1.0 4。

儘管Markl的研究為早期的管線工程奠定了量化分析的基礎，但該經驗公式過度簡化了管件真實的三維幾何形狀。其數學模型缺乏對分支管管徑（Branch Diameter）、局部壁厚（Local Thickness）以及漸縮角度等關鍵變數的動態考量4。更為嚴重的是，傳統附錄D將複雜的三維彎矩簡化為單一的應力強化係數，且將扭轉應力強化係數（Torsional SIF）強行預設為1.0，完全違背了現代厚壁分支管件在實際三維空間中的變形幾何學與力學行為1。這種過度簡化導致在面對真實世界複雜載荷時，傳統軟體極易低估管件的局部應力，成為誘發低週期疲勞破壞的隱患。

2.2 2026 ASME B31.1 與 B31.3 的哲學分歧

在探討具體演算法變革前，必須先釐清ASME B31.1（動力管線）與ASME B31.3（製程管線）在2026年版規範中的哲學分歧。兩者雖同歸屬於ASME B31壓力管線體系，但由於服務的熱力學環境與風險輪廓截然不同，導致其在設計強度與安全裕度（Safety Margins）的取捨上展現出顯著差異。

表1：ASME B31.1 與 ASME B31.3 2026版規範核心哲學與參數比較

比較維度 ASME B31.1

(動力管線)

 ASME B31.3

(製程管線)

 專案實務影響

(PM Insight)
核心使命與 應用場景 確保國家電網與發電設施之絕對可靠性（如CCPP、核能廠）1。 應對石化廠、煉油廠複雜化學腐蝕與毒性流體（Category M）8。 B31.1的失效將導致區域停電，影響極大；故設計偏向極端保守。
安全係數 (Safety Factor) 較高（通常為3.5至4.0），應力利用率較低1。 較低（允許較高的應力利用率）1。 相同製程參數下，B31.1計算出之管壁厚度顯著厚於B31.31。
設計壽命預期 專注於抵抗高溫潛變與熱疲勞，預期壽命達40年以上1。 考量大規模管網經濟性，壽命預期視製程腐蝕率而定。 B31.1需更嚴格的微觀冶金控制（如IH-PBHT）以防止晚期Type IV破裂。
品質管理要求 強制導入Appendix Q (品質手冊) 與 Appendix R (數位追溯/PSFR)7。 雖有檢驗規範，但針對免除授權檢驗師(AI)之系統無強制PSFR要求。 EPC需在B31.1專案建置數位雙生系統，否則面臨業主拒收風險1。

2.3 ASME B31J 規範革命：SIF 與 SSI 之物理機制解耦

有鑑於經驗法則的失效，ASME在2020年至2026年間的改版中作出了歷史性決斷，正式刪除Mandatory Appendix D，強制全面適用ASME B31J《金屬管件應力強度因子與柔性因子決定標準》進行應力分析1。B31J奠基於高解析度三維有限元素分析（Finite Element Analysis, FEA）及大量實體應變規測試數據的參數化矩陣系統，有效消除了傳統規範的過度保守與計算不確定性1。



B31J最核心且具革命性的學術突破，在於強制「解耦（Decoupling）」了主導動態疲勞破壞的應力強度因子（SIF）與主導靜態全截面塑性崩塌的持續應力指數（Sustained Stress Index, SSI）的物理機制：

  1. 應力強度因子 (SIF)： 專注於評估局部幾何不連續處（如彎頭內弧側、三通分支處）在動態熱循環（熱膨脹位移）下的疲勞裂紋萌生風險。B31J針對平面內（In-Plane）、平面外（Out-of-Plane）及扭轉（Torsion）提供完全獨立的演算法，精確反映三維空間中的應力狀態1。
  2. 持續應力指數 (SSI)： 反映元件抗拒極限塑性崩塌的能力（主導因素為自重、內壓等持續性載荷）。在舊版規範中，預防系統靜態崩塌的持續應力計算，被粗暴地定義為疲勞試驗得出的SIF乘上常數0.75（即0.75i，且規定不得小於1.0）4。B31J徹底廢除此妥協的經驗法則，明確給定獨立的SSI計算公式。規範並強制規定，對於缺乏幾何柔性放大特徵的厚壁管件，在計算SSI時必須使用匹配直管的標準截面模數，且SSI絕對不得小於1.0 4。

2.4 品質管理典範轉移：Appendix Q 與 R 的數位化強制作為

為防範潛變、疲勞與高溫氫脆化等複雜劣化機制，2026版B31.1不僅在數學演算法上進行了升級，更在管理層面實施了近代工程標準史上最具顛覆性的轉移：

針對工廠內金屬非鍋爐外部管線涵蓋系統（Metallic Nonboiler External Piping-Covered Piping Systems, 簡稱NBEP-CPS），全面新增了強制性附錄Q（Mandatory Appendix Q）與強制性附錄R（Mandatory Appendix R）。此舉從法規層面徹底終結了過去NBEP系統免除授權檢驗師（Authorized Inspector, AI）強制簽署所帶來的灰色地帶。

  • Appendix Q（品質管理體系建置）： 強制要求工程總承包商（EPC）與製造商建立符合規範的專屬品質手冊。內容必須涵蓋圖面控制、材料追溯（MTR）、銲接程序（WPS/PQR）、冷彎成形應變率、熱處理參數動態控制及非破壞檢測（NDT）等全製程監控1。
  • Appendix R（無縫接軌的數位化追溯）： 為避免傳統紙本紀錄的遺失與塗改風險，執行端必須導入數位追溯系統（如QR Code或RFID），將實體管件與雲端資料庫綁定。在專案收尾階段，製造廠必須簽署Form CC-2（預製管段合規證明），現場安裝包商則必須簽署Form CC-1（完整系統合規證明），並彙整生成管線系統最終報告（PSFR）交付業主。任何數據斷層，業主皆有權行使否決權並合法拒絕接收1。

三、研究方法：微觀冶金學與巨觀固體力學解耦分析

承接上述法規精神，本研究採用多尺度解耦分析法（Multiscale Decoupled Analysis），將高壓動力管線系統的失效防範拆解為「巨觀固體力學分析」與「微觀冶金組織控制」兩大維度，深度探討CNC冷作大半徑彎管（3D/5D）如何全面優於傳統1.5D銲接彎頭，並滿足新規範的要求。

3.1 巨觀固體力學：ASME B31J 剛度解析與卡門橢圓化效應之探討

在管線彈性力學中，彎管在承受彎矩作用時，其橫截面會產生橢圓化變形（Karman Ovalization Effect）。這種變形會降低管件的總體剛度並增加局部柔性，其效應大小由柔性特徵值（Flexibility Characteristic, h）決定。其數學定義為：h=T•R1/r22 其中 T 為管線壁厚，R1 為彎管之彎曲半徑，r2 為管線平均截面半徑。柔性因子 k 則與 h 呈反比關係1。

以現代CCPP中常用的主蒸汽管線材質 ASTM A335 P91 NPS 4″ XXS 超厚合金管為例。其標稱外徑為 4.500″，壁厚為 0.674″，徑厚比約為 6.677（遠小於B31J規定的有效上限100），表明其結構剛性極其巨大1。

  1. 1.5D銲接彎頭（彎曲半徑為 6″）： 計算得出柔性特徵值約為 1.105。對應的理論柔性因子約為 1.176（具備極微小的柔性）1。
  2. 3D冷作彎管（彎曲半徑為 12″）： 計算得出柔性特徵值約為2.210。對應的理論柔性因子約為 0.588。由於理論柔性因子值小於1.0，B31J規範強制將其約束並修正為下限值 1.0（強制收斂）1。

在ASME B31J的約束邊界下，對於這類超厚壁管件，無論是1.5D銲接彎頭還是3D/5D冷作彎管，其理論平面內與平面外的SIF皆小於1.0，最終被規範強制修正為下限值1.0 1。這意味著在CAESAR II或AutoPIPE等商用應力分析軟體中，這兩者在彈性矩陣運算上呈現「數學等效」，皆被視為無柔性放大的「剛體（Rigid Body）」1。然而，數學等效並不等於物理力學等效。 在真實的三維物理空間中，5D大半徑冷作彎管具備壓倒性的巨觀力學優勢。1.5D彎頭短促的轉折半徑導致管線系統過於僵硬，在經歷高達600°C的熱膨脹時，極易將龐大的熱膨脹推力與力矩（Thermal Expansion Thrust and Moments）直接傳遞至汽輪機、高溫閥門或HRSG集管箱的管口，導致設備發生變形、超差甚至軸承損壞。相反地，5D冷作彎管平緩的大半徑能提供更長的幾何過渡區，有效吸收與分散熱膨脹位移，確保系統順利符合嚴苛的NEMA SM-23或API 610/617旋轉設備管口荷重（Nozzle Loads）標準1。

3.2 微觀冶金控制：消除HAZ與根絕Type IV潛變破裂

從物理冶金與斷裂力學角度觀之，傳統1.5D銲接彎頭的致命弱點在於其極度依賴環向對接銲縫的拼接。在P91/P92這類潛變強化鋼中，銲接過程引入的劇烈熱循環，會在銲縫周圍形成微觀組織極度不均勻的熱影響區（HAZ）。文獻指出，HAZ可細分為粗晶區（CGHAZ）、細晶區（FGHAZ）與跨臨界區（ICHAZ）10。在銲接加熱階段，FGHAZ與ICHAZ經歷了介於下臨界溫度（AC1）與上臨界溫度（AC3）之間的峰值溫度。這導致母材原本穩定的回火馬氏體發生部分奧氏體化相變。在此過程中，提供潛變強度的關鍵析出相——富鉻的 M23C6 碳化物與富鈮、釩的 MX 碳氮化物——會發生部分溶解或嚴重粗化，導致該區域的固溶強化與析出強化機制雙雙失效10。在後續的600°C長期服役中，這些微觀退化區域在多軸應力約束下，會迅速成為蠕變空洞（Creep Voids）成核與聚集的溫床，最終引發無明顯巨觀塑性變形的「第四型潛變破裂（Type IV Creep Cracking）」10。

相對地，導入CNC大半徑冷作彎管（Cold Bending）技術，係利用精密自動化機械力將直管直接彎曲成形。這項技術從幾何源頭徹底消除了彎曲段的所有環向銲縫1。沒有銲接熱循環，就沒有熱影響區（HAZ），進而在物理冶金層面上百分之百排除了微觀組織的局部劣化，徹底根絕了Type IV潛變破裂發生的可能性1。

3.3 潛變-疲勞交互作用 (Creep-Fatigue Interaction) 與延性耗竭模型

在解決了純潛變破裂的隱患後，必須進一步考量CCPP調峰運行中管線所承受的複合式損傷。管線在此環境下，同時面臨啟停循環帶來的疲勞損傷與穩態高溫下的潛變損傷，兩者會發生非線性的「潛變-疲勞交互作用」。根據法國RCC-MRx規範與英國R5標準，評估此交互作用主要依賴時間分數法（Time Fraction Rule）與延性耗竭模型（Ductility Exhaustion Model）5。

延性耗竭理論指出，當局部應變達到材料的潛變延性極限值時，裂紋即會萌生與擴展5。對於P91材料，循環載荷會導致材料發生顯著的循環軟化（Cyclic Softening），加速潛變應變的累積率22。當系統採用傳統1.5D銲接彎頭時，彎頭幾何所產生的應力集中與HAZ區域先天低落的潛變強度相互疊加；在巨大的熱膨脹位移推擠下，銲縫處的局部應變極易超越已大幅下降的延性極限值，導致管線壽命可能在運行僅數萬小時後便提早終結3。冷作彎管藉由消除銲縫應變集中點，有效阻斷了此一惡性循環，為大幅延長管線的安全服役壽命提供了物理基礎4。

3.4 熱力學製程約束：IH-PBHT 溫度區間之精準相變調控

儘管冷作彎管透過消除銲道帶來了巨大的優勢，但常溫下的巨大塑性變形（Cold Strain）會引入劇烈的晶格畸變、差排密度激增（加工硬化）以及高密度的拉伸殘餘應力。這不僅會提高材料硬度，更會嚴重損害P91/P92的高溫潛變抗力4。為此，2026版B31.1規範嚴格要求，當冷成形應變率（Forming Strain, ε）介於5%至20%之間時，強制必須進行彎後熱處理（Post-Bend Heat Treatment, PBHT）1。對於P91/P92高階馬氏體合金，熱處理溫度的精準度決定了材料的生死。本研究強調，必須導入感應加熱彎後熱處理（Induction Heating PBHT, IH-PBHT）技術，以確保溫度的均勻性與精準度1。

表2：P91/P92 IH-PBHT 溫度約束與微觀相變機制分析

溫度區間狀態 溫度範圍設定 微觀相變機制與物理影響 (Microstructural Mechanism)
超溫風險  (高於上限) > 775°C 超過下臨界轉變溫度（AC1）。材料發生局部沃斯田鐵化（Austenitization），冷卻後生成未回火的脆硬馬氏體，硬度飆升，極易引發脆性斷裂與應力腐蝕破裂1。
最佳回火區間 (法規要求) 730°C – 775°C 驅動差排回復（Dislocation Recovery），釋放加工殘餘應力。促使富鉻 M23C6 於原奧氏體晶界析出穩定亞晶界；細小 MX 碳氮化物（<45 nm）於基體內彌散析出，阻礙差排滑移（Pinning Effect），完美恢復潛變抗力與硬度（190-250 HBW）1。
欠溫風險  (低於下限) < 730°C 熱能不足以克服活化能屏障。加工硬化與殘餘應力無法有效釋放，差排密度過高，潛變空洞易於高應力集中處成核9。
長期老化   異常相變 600°C      服役階段 若初始PBHT不良，長期服役中 M23C6 會異常粗化，並促使粗大的Laves相（Fe2Mo / Fe2W）與Z相（Cr(V,Nb)N）過早生成，吞噬 MX 析出相，導致潛變強度斷崖式下降20。

四、實證分析：三合一整合工法之專案管理與經濟效益     評估

先進的物理力學與微觀冶金理論，最終必須轉化為專案執行的實質效益。本節以國內專業工廠（如潁璋工程，Yingzhang Engineering）在CCPP及石化廠的豐富實績為基礎，自專案經理（PM）的視角，對「CNC大半徑冷作彎管 + IH-PBHT + 數位化履歷追溯」的三合一工法進行商業與專案執行力之綜合實證分析。專案經理在評估替代工法時，核心關注點在於時程要徑（Critical Path）壓縮、風險轉移、資本支出（CAPEX）與營運支出（OPEX）的總體優化1。

4.1 專案經濟效益分析 (CAPEX & OPEX)

在傳統管線工程中，P91/P92的現場電銲作業永遠位於專案的「關鍵要徑（Critical Path）」上。銲接這類高階合金需要嚴格的預熱（Pre-heating）、層間溫度控制、充氬氣保護、銲後除氫烘烤（Hydrogen Bake-out），以及耗時的銲後熱處理（PWHT）與體積性無損檢測（RT或PAUT）。一旦NDT發現瑕疵，必須經歷剷除、重銲、重新熱處理與重測的惡性循環，嚴重破壞專案進度1。

表3：1.5D銲接彎頭與5D冷作彎管於高能管線專案中之綜合效益比較

評估維度 (Evaluation Metric) 傳統1.5D銲接彎頭(Welded Elbow) CNC 5D冷作彎管(Cold Bend) 專案經理視角之效益分析 (PM Insight)
銲接人工需求 (Labor) 極高。每個彎頭需進行兩道全滲透周向對接銲，高階P91/P92高壓電銲工極度缺乏且薪資高昂。 極低。利用直管一體成型，消減了幾何轉折處的所有周向銲縫。 緩解缺工危機 (CAPEX↓)： 在缺工環境下，以工廠機械化取代現場勞力密集工序，大幅縮短安裝時程並降低直接人工成本1。
無損檢測成本 (NDT) 高昂。需100% 射線檢驗(RT)或相陣列超音波(PAUT)，伴隨高昂的鷹架與隔離成本。 顯著降低。無環向銲縫，免除彎曲段的RT/PAUT檢測。 時程與成本壓縮 (CAPEX↓)： 消除銲道即消除NDT檢測與潛在的重工(Rework)要徑風險，確保專案如期達成商業運轉(COD)8。
流動加速腐蝕 (FAC) 與壓降 高風險。急促的轉折角會產生強烈二次流與龐大壓降，破壞保護性氧化層，誘發FAC。 極低。平緩的曲率(R=5D)大幅降低流體阻力，提供平順的層流過渡。 維運成本優化 (OPEX↓)： 消除銲道滲透垂流與渦流死角，防範管壁因FAC而異常減薄，減少非計畫性停機1。
高溫失效風險機制 極高。HAZ是Type IV潛變破裂及潛變-疲勞交互作用的最脆弱點。 根絕。物理上無HAZ，完全依賴母材與IH-PBHT後恢復的微觀晶界強度。 長期資產完整性 (LCOE↓)： 延長管線系統壽命至40年以上，降低平準化度電成本(Levelized Cost of Electricity, LCOE)1。

從上述分析可知，儘管導入5D冷作彎管在專業工廠階段需要投入精密CNC機台與感應熱處理設備的初期成本，但從EPC總包商與業主的總體建造成本（Total Installed Cost）來看，其省下的高階銲工工時、昂貴的NDT檢測費、繁瑣的鷹架搭設與現場PWHT費用，已遠遠抵銷了工廠的初期預製成本。

4.2 產業痛點突破與法規驗證：潁璋工程之冷作彎管專業化實踐

在現代超臨界發電機組中，針對 A335 P91 XXS 這類超厚管線進行冷作塑性變形，面臨極高的機械力學與冶金學挑戰。國內如潁璋工程（Yingzhang Engineering）等專業工廠，率先跳脫依賴採購傳統 1.5D 銲接彎頭的舊有模式，全面導入「CNC 冷作彎管配合感應式彎後熱處理（IH-PBHT）」的雙組合工法1。此工法成功突破了傳統高週波加熱彎曲（Induction Bending）容易引發過度減薄與晶粒粗大的技術瓶頸，開發出專對 P91 XXS 合金鋼管的高效配管化製程。針對不同工業環境的嚴苛需求，潁璋工程展現了高度的專業化量能，提供全面性的彎徑服務：從石化廠 LNG 管線常用的 1.5D / 3D 彎管，到發電廠複循環機組所需之 5D 大半徑彎管，甚至能針對離岸風電灌漿管需求開模製作特定 R 值的客製化彎管1。這種大半徑曲率不僅使流體阻力與壓降顯著降低，更從根本上消除了引發流動加速腐蝕（FAC）與Type IV 潛變破裂的熱點條件1。

在法規驗證與專案協作層面，潁璋工程的定位已從單純的零組件供應商，轉型為協助 EPC 總承包商對接 2026 版 ASME B31.1 法規的長期戰略夥伴。為迎戰 Appendix Q 與 R 的嚴格要求，該廠積極整合數位化追溯技術（Digital Resume & QR Code），確保從前期試彎驗證、製程中的冷彎減薄率監控，到 IH-PBHT 的精準退應力溫度紀錄，所有品質數據皆具備絕對的不可竄改性與可追溯性1。這種高度透明的數位化實踐，使製造廠能快速且精確地完成預製管段合規證明（Form CC-2）的法規簽署，並無縫移交給現場安裝包商，為其後續簽署完整系統合規證明（Form CC-1）奠定了堅實基礎1。憑藉著參與複循環電廠專案超過 48,135 彎、石化廠專案超過 88 件的龐大實績，潁璋工程的自動化與數位化整合方案，不僅解決了當前工程界高階銲工短缺的危機，更成為推動高能管線產業向法制化與標準化升級的核心力量1。

4.3 數位雙生與系統交付：迎戰 B31.1 全生命週期管理

承接上述預製廠端的法規實踐，在2026版ASME B31.1的總體框架下，技術的優越性最終必須建立在可被全面審核且具備追溯性的數據之上。新版規範賦予了業主明確的否決權，若設計與製造履歷無法滿足Appendix Q與R的要求，業主可合法拒收整個管線系統8。

從專案風險管理的視角來看，建立一套橫跨製造端至現場端的數位化品質管理體系（Digital Quality Management System）是因應此法規升級的唯一途徑。此體系將實體管件與雲端資料庫綁定，形成數位雙生（Digital Twin），其實務運作涵蓋：

  1. 前端材料綁定： 每一根進廠的P91直管，其材料試驗報告（MTR）、爐號（Heat Number）、化學成分與幾何尺寸，皆於進料檢驗時掃描綁定至專案雲端資料庫1。
  2. 製程數據即時監控上傳： 在CNC冷作彎曲與IH-PBHT階段，感應線圈的溫度-時間曲線嚴格鎖定在730°C–775°C區間，數據由PLC控制器即時上傳。一旦加熱速率或恆溫時間偏離核准之WPS/PQR參數（例如局部溫度超過 AC1 線），系統將立即發出警報並數位鎖定該管件，防堵不良品流出1。
  3. 合規證書自動生成與交付： 最終的非破壞檢測（NDT）報告、硬度測試結果匯入後，系統能自動編譯並生成滿足Appendix R連貫性要求的管線系統最終報告（PSFR）。

這種不可竄改的數據協作模式，不僅大幅減輕了EPC廠端與現場品保人員（QA/QC）的文件整理負擔，更徹底消除了人為塗改與資料遺失的巨大商業風險，完滿了現代管線工程的最後一哩路1。

五、結論與戰略管理建議

面對全球能源轉型下燃氣複循環發電廠（CCPP）全面轉向調峰任務的必然趨勢，高壓動力管線系統正處於極端熱力學挑戰與法規升級的雙重夾擊中。

本研究透過多尺度解耦分析，證實傳統依賴1.5D銲接彎頭與過時經驗法則（ASME B31.1 Appendix D）的管線工程模式，在面對現代厚壁高階合金（P91/P92）時，已成為導致專案時程延宕、預算超支與長期維運失效（特別是潛變-疲勞交互作用與Type IV潛變破裂）的巨大風險源。

綜合微觀冶金學、巨觀固體力學解耦與2026年版ASME B31.1 / B31J規範之強制要求，本研究得出以下核心結論與專案管理戰略建議：

  1. 技術與物理力學之全面優化： 採用「CNC 3D/5D大半徑冷作彎管」結合「IH-PBHT（730°C–775°C）」的三合一整合工法，在巨觀力學上完全契合ASME B31J對於厚壁剛體管件的應力解析，其平緩幾何不僅優化了設備管口負載，更大幅降低流體壓降，從流動力學根源消減了FAC風險。
  2. 微觀冶金缺陷的徹底根絕： 透過冷作一體成型消除幾何轉折處的環向銲縫，在物理層面上徹底消除了熱影響區（HAZ），從而百分之百杜絕了第四型潛變破裂發生的空間；並透過精準調控IH-PBHT回火溫度區間，完美重建了 M23C6 與奈米級 MX 析出相的潛變抗力。
  3. 化解缺工危機與極大化專案經濟效益： 從EPC專案經理視角出發，將現場勞力密集的電銲作業轉移至高度自動化工廠進行機械冷彎成型，是解決高階銲工短缺的戰略性解方。如潁璋工程等專業工廠的實證顯示，此舉不僅大幅降低現場NDT成本、鷹架搭設與重工風險，更能確保工程要徑不受銲接良率干擾，達成CAPEX與OPEX的雙重優化。
  4. 數位化履歷為合規與商業交付的關鍵防線： 面對ASME B31.1 Appendix Q與R的強制規定，專案團隊必須及早與具備數位化追溯（Digital Twin）連網能力的專業工廠建立深度合作。唯有確保從材料出廠、冷彎減薄量、熱處理動態曲線至最終檢測數據的無縫串接（Form CC-1與CC-2的連貫簽署），方能順利規避業主拒收系統的致命商業後果。

總結而言，在2026年新規範全面實施的倒數階段，高壓動力管線的工程優化已不再是單純的幾何設計或數學運算，而是橫跨材料科學、自動化製造工法與數位雙生管理的系統工程。「CNC大半徑冷作彎管技術」不應僅被視為一種管件替代方案，而應被提升至EPC總承包商與電廠業主確保長期資產完整性、實踐LCOE極小化，並達成國家能源轉型供電穩定目標的關鍵戰略決策。
