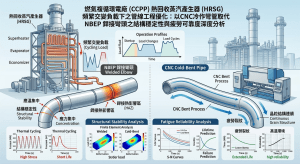

燃氣複循環電廠 (CCPP) 熱回收蒸汽產生器 (HRSG) 頻繁交變負載下之管線工程優化：以 CNC 冷作彎管取代 NBEP 銲接彎頭之結構穩定性與疲勞可靠度深度分析 (Optimization of CCPP HRSG Piping Engineering Under Frequent Cyclic Loading: An In-Depth Analysis of Structural Stability and Fatigue Reliability When Replacing NBEP Welded Elbows with CNC Cold Bends)

一緒論與當代發電產業之熱力學挑戰

在全球能源結構急遽轉型與深度減碳的嚴峻要求下，現代大型火力發電與天然氣複循環發電廠（Combined Cycle Power Plant, CCPP）正全面朝向超臨界（Supercritical, SC）與超超臨界（Ultra-Supercritical, USC）的熱力學極限發展。為彌平風能與太陽能等再生能源的間歇性與不穩定性發電特性，傳統作為穩定基載（Base-load）的火力發電廠必須轉型為調峰（Peaking）機組，頻繁進行啟停（Start-up and Shutdown）與深度負載調變¹。以當今主流的先進 H 級（H-Class）與 J 級燃氣渦輪機（如 GE 7HA.03、Siemens SGT6-9000HL 或 MHI M501JAC）為例，其聯合循環淨熱效率已突破百分之六十至六十四，且被要求具備極高的動態升降載速率，部分機組甚至能在二十分鐘內從冷態達到滿載排放¹。

在此極端運轉模式下，作為連結頂層氣渦輪機循環（Topping Cycle）與底層汽輪機循環（Bottoming Cycle）之核心樞紐，熱回收蒸汽產生器（Heat Recovery Steam Generator, HRSG）及其所屬之高壓動力配管系統，必須在極端嚴苛的條件下服役⁵。先進氣渦輪機的排氣溫度往往超過 1,150°F（約 620°C），推升了主蒸汽（Main Steam）與高溫再熱（Hot Reheat, HRH）管線的設計溫度，同時系統設計壓力亦從傳統 F 級機組的 14 MPa（約 2,000 psig）躍升至 21 MPa 至 35 MPa（約 3,000 psig 以上）¹。伴隨每日啟停（Two-shift operation）而來的，是厚壁金屬管件內部產生巨大的瞬態溫度梯度與交變熱應力，導致設備的疲勞（Fatigue）、潛變（Creep）以及兩者交互作用（Creep-Fatigue Interaction）的損傷急遽加速¹。

為滿足此極端熱力學環境之材料強度要求，避免因管壁過厚而導致熱應力發散，現代發電廠的高能管線廣泛採用了潛變強度強化鐵素體鋼（Creep-Strength-Enhanced Ferritic Steels, CSEF）¹。其中，歸類於 ASME P-No. 15E 群組的 ASTM A335 Grade P91（9Cr-1Mo-V-Nb）與新世代的 P92（9Cr-0.5Mo-1.8W-V-Nb）高合金鋼，憑藉其卓越的抗高溫潛變性能、較低的熱膨脹係數以及優異的抗氧化能力，成為業界建構高能管線的絕對首選³。然而，P91/P92 的極致性能高度依賴其微觀冶金組織的動態平衡。傳統管線系統在幾何轉向處大量採用 1.5D 對銲彎頭（Butt-Welding Elbow），無可避免地引入了銲接熱影響區（Heat-Affected Zone, HAZ），這在交變負載下成為誘發第四型（Type IV）潛變破裂的微觀定時炸彈³。

基於上述背景，本研究旨在深度剖析以 3D 或 5D 數控（CNC）大半徑冷作彎管取代傳統非鍋爐外部管線（NBEP）銲接彎頭的工程優化戰略。透過整合物理冶金學的微觀相變機制、ASME B31J 規範的巨觀固體力學三維應力解耦，以及 2026 年版 ASME B31.1 動力管線規範的強制性應變管理，全面評估冷作彎管結合中頻感應彎後熱處理（IH-PBHT）在結構穩定性、疲勞壽命躍升與全生命週期經濟性（OPEX/CAPEX）上的絕對優勢，並將理論延伸至產業實務應用。

二 CCPP HRSG 頻繁啟停下之熱力學包絡線與流體力學衝擊

2.1 快速啟動與熱循環之破壞機制解構

在探討管線應力之前，必須精確釐清「快速啟動（Fast Starting）」與「熱循環（Cycling）」在熱力學上對 HRSG 造成的不同損傷機制，這是推動管線工法改良的首要驅動力。熱循環是指 HRSG 頻繁經歷從常溫至高溫的完整啟停過程，每一次循環皆會在厚壁組件（如高壓汽鼓 HP Drum、高壓過熱器集管及主蒸汽管線）內部建立龐大的溫度梯度，進而引發深度的熱疲勞，大量消耗組件的可用疲勞壽命¹。

而快速啟動則特指氣渦輪機以極高斜率（Ramp Rates）提升排氣質量流與溫度。在啟動初期，未充分加熱的 HRSG 內部可能存有停機期間產生的凝結水，當高達 600°C 以上的排氣瞬間湧入時，集管與管線的內壁與外壁之間會產生極端的瞬態熱應力（Transient Thermal Stresses）¹。此外，為控制啟動期間的蒸汽溫度以保護汽輪機，系統常需依賴減溫水噴霧（Attemperation Sprays）。然而，在低蒸汽流量與高燃氣溫度的不匹配狀態下，減溫水極易發生過噴（Overspray），導致厚壁管件承受嚴重的熱衝擊（Thermal Shock）與淬火效應，這也是過往許多 CCPP 管線發生早期熱疲勞龜裂的主因¹³。

2.2 汽水兩相流、水錘效應與流體加速腐蝕 (FAC)

除了純粹的熱力學衝擊，HRSG 內部管線在調峰運轉期間亦面臨極端的流體動力學挑戰。夜間停機（Peaking shutdown）常導致凝結水迴路真空破壞，溶解氧（Dissolved Oxygen, DO）濃度飆升，若未妥善管理，將對鐵基合金產生嚴重的氧化與腐蝕²。在流體傳輸過程中，傳統的 1.5D 銲接彎頭因其曲率半徑小，會迫使流體在彎管內部發生劇烈的邊界層分離與渦流；同時，對銲部位內側不可避免的銲渣突起或錯邊（Misalignment），會進一步加劇流場的擾動¹⁵。

在汽水兩相流（Steam-Water Two-Phase Flow）狀態下，這種幾何不連續性極易在局部形成低壓區，誘發氣泡的生成與崩塌，進而產生凝結誘發水錘（Condensation-Induced Water Hammer, CIWH）與流動加速腐蝕（Flow-Accelerated Corrosion, FAC）¹⁵。FAC 會導致管壁在短時間內急遽減薄，若疊加系統的高壓應力，將直接引發災難性的爆管事故。大半徑（3D/5D）一體成型冷作彎管的引入，從流體力學幾何上徹底消除了銲道滲透垂流與急遽的流向改變，使流速分佈趨於平滑，從根本上瓦解了 FAC 與水錘效應發生的熱點條件⁸。

三 P91/P92 材料之物理冶金學與傳統銲接 HAZ 之微觀退化

要確切論證冷作彎管在可靠度上超越傳統銲接彎頭，必須深入解構 P-No. 15E 合金的微觀強化機制，以及這些機制在經歷傳統銲接熱循環時的退化途徑。

3.1 潛變強化鐵素體鋼 (CSEF) 之微觀合金化設計

P91 與 P92 鋼的卓越潛變抗力，奠基於精確調配的合金元素與極度嚴格的熱歷史（Thermal History）。其化學成分設計具有高度的協同效應：

核心合金元素	P91 (Grade 91) 質量百分比(%)	P92 (Grade 92) 質量百分比(%)	物理冶金功能與微觀影響
鉻 (Cr)	8.00 – 9.50	8.50 – 9.50	顯著提高高溫抗拉強度、抗氧化與蒸汽腐蝕能力。形成 M₂₃C₆碳化物之基礎。
鉬 (Mo) / 鎢 (W)	Mo: 0.85 – 1.05	Mo: 0.30 – 0.60, W: 1.50 – 2.00	透過固溶強化（Solid Solution Strengthening）提高潛變抗力。P92 以鎢代鉬，減緩碳化物粗化速率。
釩 (V) / 鈮 (Nb)	V: 0.18-0.25, Nb: 0.06-0.10	V: 0.15-0.25, Nb: 0.04-0.09	強烈的碳氮化物形成元素，提供奈米級彌散強化（Dispersion Strengthening）。
氮 (N)	0.030 – 0.070	0.030 – 0.070	穩定奧氏體相，並與釩、鈮結合形成極穩定的 MX 相。
鎳 (Ni) / 錳 (Mn)	Ni:≦0.40 , Mn: 0.30-0.60	Ni:≦0.40 , Mn: 0.30-0.60	提升低溫韌性，但會強烈抑制並降低下臨界相變溫度（A_C1），過高將迫使回火溫度下調。

資料來源分析³

在鋼廠製造階段，材料必須經歷 1040°C 至 1080°C 的正常化（Normalizing）處理，使所有合金元素完全固溶於奧氏體中，隨後快冷轉變為新鮮馬氏體，再進行 730°C 至 780°C 的高溫回火（Tempering）³。此程序建構了三大防禦網絡：

回火板條馬氏體基底（Tempered Lath Martensite）：高位錯密度提供基礎降伏強度與變形阻力⁶。
晶界釘扎相（M₂₃C₆ 碳化物）：尺寸約 100-300 nm，沿原奧氏體晶界（PAGBs）與板條邊界析出，藉由強大的釘扎作用（Pinning Effect）阻礙高溫下的晶界滑移與板條粗化³。
亞晶內部彌散強化相（MX 碳氮化物）：尺寸極微細（20-50 nm），均勻彌散於次晶內部，有效釘扎應力驅動下的位錯攀爬（Dislocation Climb）⁶。

3.2 銲接熱影響區 (HAZ) 之破壞性梯度與 Type IV 裂紋

傳統 1.5D 彎頭與直管的圓周銲接，會使母材經歷非平衡的劇烈熱循環，在緊鄰熔合線的區域形成極度不均勻的熱影響區（HAZ），這是引發早期斷裂的物理根源³：

粗晶熱影響區（CGHAZ）：峰值溫度遠高於上臨界相變溫度（A_C3），原始的奈米碳化物完全溶解，失去釘扎力導致奧氏體晶粒急遽粗化。冷卻後形成高碳、高硬度的脆性馬氏體³。
細晶熱影響區（FGHAZ）：峰值溫度剛過 A_C₃，碳化物部分溶解，晶粒極細。此區域在銲接態下的破裂韌性極低，裂紋擴展能量幾近耗盡⁶。
臨界熱影響區（Intercritical HAZ, ICHAZ）：峰值溫度介於 A_C1 與 A_C3 之間。材料僅發生部分奧氏體化，原有的 M₂₃C₆ 與 MX 相發生不完全溶解與急遽粗化。冷卻後形成軟化的鐵素體與少量新馬氏體的混合組織，這直接摧毀了材料的高溫潛變抗力¹⁴。

在實際高溫與高壓蒸汽服役下，系統承受內壓引發的薄膜環向應力以及系統熱膨脹引發的軸向彎矩。由於 ICHAZ 與 FGHAZ 的高溫潛變強度大幅低於母材，應變會高度集中於這些局部軟化帶³。位錯在粗化的碳化物周圍大量塞積，促使微孔洞（Creep Cavities）在晶界處優先形核³。隨著時間推移，這些孔洞連結成宏觀裂紋，最終引發無預警、低延展性的第四型（Type IV）潛變破裂³。文獻指出，即使銲道通過常規的硬度與射線檢測，標準檢驗亦無法精確捕捉 ICHAZ 極狹窄的微觀劣化帶，使 Type IV 破裂成為難以防範的定時炸彈³。此外，若是 P91 與奧氏體不銹鋼進行異質金屬銲接（DMWs），高溫失效更會轉移至緊貼熔合線的軟化脫碳層（Carbon Depleted Zone, CDZ），在多軸應力下加速斷裂²⁰。

四數控冷作彎管工法之冶金重塑與 2026 ASME 應變管理

為從物理幾何上徹底消滅 HAZ 帶來的微觀定時炸彈，產業界積極推行「多彎少銲」戰略，利用大半徑（3D/5D）一體成型冷作彎管（Cold Bending）取代傳統銲接彎頭³。然而，冷作加工引入的高密度位錯與龐大塑性變形，若未妥善處理，同樣會引發材料脆化，並在服役期間加速碳化物粗化與馬氏體板條多邊形化。因此，針對冷應變的精密管控與相應熱處理，成為該工法的核心所在¹⁴。

4.1 冷作應變率 (ϵ) 之量化與強制性法規邊界

2026 年全面強制執行的 ASME B31.1 動力管線規範，對 P-No. 15E 材料的冷作應變設定了極為嚴謹的數學界限與熱處理矩陣³。外側纖維最大塑性應變率（Outer Fiber Strain, ϵ）必須強制量化計算：

ϵ(%)=r/R×100%

其中，r 為管材名目半徑（OD/2），R 為彎曲中心線半徑。以常見的 NPS 12 主蒸汽直管進行 5D 冷彎為例，其最大拉伸應變約為 10.0% 至 11.0%，直接落入法規強制的熱處理區間。

依據 ASME B31.1 表 129.3.3.1-1，針對 P91 鋼材：

ϵ ≦ 5%：非強制性處置。塑性變形極小，位錯增殖未達破壞微觀相穩定性的臨界極限值。
5% < ϵ ≦ 20%：強制要求彎後熱處理（PBHT），允許採用局部回火（Subcritical Annealing），溫度嚴格限制於 730°C 至 775°C 之間¹⁴。
ϵ > 20%：必須執行全周正常化與回火（N+T），進行徹底的高溫相變重置¹⁴。

4.2 退應力熱處理 (PBHT) 之熱力學困境與 A_C1 溫度偏移

對於應變介於 5% 至 20% 的大口徑冷彎管，局部回火（PBHT）是挽救潛變壽命的成敗分水嶺。P91 的下臨界相變溫度（A_C1）在無應變下約為 800°C。然而，冷作變形引入的高密度位錯與儲存應變能（Stored Strain Energy），會改變原子擴散動力學，導致A_C1 臨界點向下偏移 10°C 至 15°C。

這使得局部回火的目標溫度窗口被極度壓縮：

欠回火（< 730°C）：無法提供足夠熱激活能驅動位錯重排，材料維持極高硬度與脆性，易誘發應力腐蝕龜裂（SCC）³。
過溫災難（> 775°C）：一旦越過變形降低後的A_C1 ，材料將發生局部「再奧氏體化（Re-austenitization）」。冷卻後轉變為極其脆硬（> 400 HV）的新生未回火馬氏體，完全喪失潛變抗力，形成引發無預警爆管的「軟管效應」³。

為量化熱處理的累積效應，工程上強制使用拉森-米勒參數（Larson-Miller Parameter, LMP）進行評估：

LMP=T(logt+21)×10^-3

（T 為絕對溫度，t 為小時）。確保 LMP 值 ≧ 21，是保證潛變延展性恢復與硬度下降至安全區間（200–265 HV 或 190-250 HBW）的關鍵指標。

4.3 中頻感應加熱 (IH-PBHT) 對比傳統電阻加熱之優勢

面對壁厚動輒 30 mm 至 50 mm 的極厚高壓管，傳統的陶瓷電阻加熱片（Resistance Heating）面臨物理侷限。電阻加熱純粹仰賴管壁外表面（OD）向內壁（ID）的熱傳導，徑向溫度梯度極大。為確保內壁達到 730°C 下限，外壁往往被迫加熱至逼近 800°C，極易突破 A_C1 界線引發再奧氏體化。

本工程優化方案強烈建議全面導入中頻感應彎後熱處理（Induction Heating, IH-PBHT）。IH-PBHT 利用交變電磁場穿透金屬管壁，直接在材料內部激發高密度的渦電流（Eddy Current）引發焦耳熱（Joule Heating）。這種由內而外同時生成的體積加熱機制，能將徑向溫差壓縮至極小，確保管壁內外精準鎖定在 730°C 至 775°C 的安全窗口中，徹底消除了外壁過熱的冶金風險³。此外，相對於將整個彎管送入大型加熱爐執行 N+T，局部 IH-PBHT 完美避免了極厚管件在高溫爐內因自重而發生「塌陷變形」的幾何破壞，確保了管件的尺寸精度¹²。

五固體力學應力解耦與 ASME B31J (2026版) 規範深度分析

除了微觀冶金層面的熱處理控制，冷作彎管在巨觀結構力學行為上的表現，同樣必須置於最新版管線應力分析法規中進行嚴格檢視。2026 年版 ASME B31.1 正式廢除了沿用逾半世紀的附錄 D（Appendix D），強制全面導入基於三維有限元素分析（FEA）與實體應變疲勞測試的 ASME B31J 規範，完成了從「經驗法則」到「精確物理工程思維」的典範轉移¹²。

5.1 規範哲學分歧：ASME B31.1 vs. B31.3

在進入具體演算法前，必須釐清 ASME B31.1（動力管線）與 B31.3（製程管線）的哲學差異。B31.1 的核心使命是確保國家電網設施的絕對可靠性，設計預期壽命達 40 年以上，專注於抵抗高溫潛變與熱疲勞，因此其安全裕度極端保守¹⁶。相對地，B31.3 服務於石化廠，需應對複雜腐蝕與毒性流體（Category M），允許較高的應力利用率。這意味著在相同的 CCPP 專案中，依據 B31.1 設計的高能蒸汽管線壁厚將顯著厚於一般製程管線，也因此，管線的幾何剛度（Stiffness）將對系統熱膨脹分析造成深遠影響。

5.2 真圓度、壁厚減薄與卡門橢圓化效應

冷彎成型過程中，外弧必然發生壁厚減薄（Wall Thinning），且圓形截面會產生向內凹陷的變形，即真圓度 / 橢圓度（Ovality）的改變¹¹。在 ASME B31J 理論中，管件的柔性特徵值（Flexibility Characteristic, h）由下式主導：

h=T⋅R₁/r₂²

外弧厚度 T 的減薄與真圓度改變導致的平均半徑 r₂ 變異，會直接造成 h 值的強烈擾動¹¹。

在動態服役下，冷彎管的初始橢圓度構成了應力集中源。當系統承受熱膨脹引發的交變彎矩時，截面會進一步非線性扁平化，即「卡門橢圓化效應（Karman Ovalization Effect）」¹¹。這雖能提高管件的柔度（較高的 k 值）以吸收熱膨脹位移，但代價是局部二次彎曲應力（Secondary Stress）急遽升高¹¹。

然而，對於高壓蒸汽管線，高達 20 MPa 以上的內部流體壓力會對變形的橢圓截面產生強制的「復圓作用（Pressure Stiffening Effect）」¹¹。這引發了雙重效應：

二次應力惡性疊加：管壁在被內壓強制撐圓的過程中，會伴隨產生額外的彎曲應變，直接疊加於純粹的薄膜環向應力（Membrane Hoop Stress）之上，導致長短軸端點的峰值應力大幅攀升¹¹。為防範此風險，許多電力公司常將初始真圓度公差由 ASME 的 8% 嚴格加嚴至 5%。
非線性剛度強化：「氣球效應」極力抵抗外部彎矩造成的卡門橢圓化，使厚壁管件剛度劇增，柔性因子下降，力學行為逼近剛體，但也賦予了管件更強大的抗塑性崩塌能力。

5.3 應力強化係數 (SIF) 解耦與「剛體悖論」

傳統附錄 D 將複雜的三維彎矩簡化為單一的應力強化係數（SIF），並將扭轉 SIF 強行預設為 1.0，完全違背了空間幾何學。ASME B31J 則將 SIF 嚴格解耦為面內（i_in 或i_i）、面外（i_out 或 i_o）與扭轉（i_t）三個獨立維度，提供了更貼近真實的物理預測¹¹。

將 1.5D 銲接彎頭替換為 5D 大半徑冷作彎管，其中心線半徑 R₁ 增加，使得特徵值 h 顯著上升（例如 NPS 2 XXS 級管線，1.5D 彎頭的h≒1.39，而 5D 彎管的 h≒4.64）¹²。由於極厚壁管件（低D/T 比）加上內壓的復圓機制，5D 彎管的理論柔性因子 k 往往小於 1.0。然而，ASME 規範強制規定柔性因子 k 不得低於 1.0。這導致應力分析軟體（如 CAESAR II）會將 5D 彎管判定為無額外位移吸收能力的絕對「剛體區塊（Rigid Body）」，從而計算出極度失真的熱膨脹端點推力，嚴重違反轉動機械（如 API 610 泵浦、NEMA SM23 汽輪機）極為嚴格的管口負載標準。此即產業界著名的「剛體悖論（Rigid-Body Paradox）」¹¹。

為解決此演算法困境，應力工程師必須手動介入軟體執行「雙軌制解耦操作」，植入真實截面模數以防止過度保守的雙重懲罰（Double Penalty）¹²。

5.4 持續應力指標 (SSI) 之實施

ASME B31J 更進一步釐清了靜態持續負載（如自重、內壓）與動態交變負載在破壞機制上的根本差異。持續負載引發的極限狀態是整體塑性崩塌（Plastic Collapse），其對幾何應力集中的敏感度遠低於疲勞極限²⁴。因此，B31J 針對持續負載引入了獨立的持續應力指標（Sustained Stress Index, SSI），其數學定義為：

SSI=0.75i (且不得小於 1.0)

透過此解耦機制，設計者可精確確保系統具備足夠的抗塑性塌陷能力，同時避免了過往將疲勞 SIF 錯誤套用於靜態應力所造成的設計過度保守，這是現代管線應力分析的一大里程碑¹⁶。

六疲勞壽命躍升、結構安全性與 OPEX/CAPEX 全生命週期經濟評估

理論層面的冶金與力學優化，最終必須轉化為商業層面的實質效益。採用 3D/5D CNC 冷作彎管取代傳統 1.5D 銲接彎頭，不僅是解決微觀冶金難題的技術手段，更是提升大型 EPC 專案整體資本支出（CAPEX）與電廠長期營運支出（OPEX）的關鍵戰略³。

6.1 3:1 陡峭疲勞曲線下之壽命指數級躍升

2026 版 ASME 規範對疲勞壽命評估模型進行了革命性修正。過往基於 Markl 實驗的容許疲勞應力範圍因子（f）公式為f=6.0N^-0.2，對應 S-N 曲線斜率 5:1 ¹¹。然而，現代斷裂力學證實含缺陷組件的裂紋擴展更符合 3:1 斜率，因此新版規範將公式劇烈修正為：

f=20N^-0.333

這意味著，管線的疲勞壽命對於應力振幅的敏感度遠高於以往。在 100,000 次循環時，新舊 f 比率降至 0.72；在 500,000 次時更降至 0.58。傳統 1.5D 銲接彎頭本身 SIF 較高，且其 HAZ 帶有先天的微裂紋與應力集中；相反地，5D 冷作彎管透過大曲率半徑顯著降低了面內與面外的 SIF。在 3:1 的陡峭 S-N 曲線上，載荷端應力計算值（SIF）的微幅下降，將轉化為容許疲勞循環次數（疲勞壽命）指數級的倍數延長，這賦予了 CCPP 應對每日深度調峰所需的極致疲勞耐久度。

6.2 資本支出 (CAPEX) 縮減與專案要徑優化

在 EPC 專案執行層面，傳統銲接拼裝需耗費龐大的工廠資源與物力。P91 極厚壁管的現場銲接需要昂貴的專用銲材、漫長的銲前預熱，以及極端嚴苛且易失控的現場銲後熱處理（PWHT）⁶。更甚者，2026 版 ASME 規範強制淘汰了傳統射線檢驗（RT），要求高壓管線必須執行 100% 體積覆蓋的超音波全矩陣捕捉（FMC）與全聚焦法（TFM）檢測³。以彎代銲直接消滅了轉向處的圓周銲道，不僅大幅削減了危險動火時間與高昂的 PWHT 成本，更將 NDT 的檢驗工作量降至最低。這種「工廠高良率預製 + 現場快速拼裝」的模式，有效管控了要徑延宕（Critical Path Delay）風險，顯著降低了專案總體 CAPEX¹⁴。

6.3 數位孿生、預測性維護與 OPEX 極小化

在 OPEX 層面，冷作彎管徹底消除了 HAZ，排除了 Type IV 潛變破裂這枚最危險的未爆彈；平滑的流體通道亦根絕了 FAC 與水錘效應的熱點，免除了運轉中期高昂的「切管重銲」與非計畫性停機損失³。為落實 ASME B31.1 Mandatory Appendices Q & R 的強制要求，現代冷彎預製廠已將物聯網（IoT）整合至製造執行系統，建構涵蓋全管網的數位孿生（Digital Twin）。透過 QR Code 或 RFID，將材料測試報告（MTR）、實時冷作應變計算書、IH-PBHT 溫度曲線、硬度分佈圖及 TFM 檢測數據無縫串接⁶。這種全生命週期的數位化追溯（Digital Thread），不僅滿足了業主與授權檢驗員（AI）的合規審查（Form CC-1/CC-2），更結合現場安裝的潛變監測點（Creep Pips），為未來的預測性維護（Predictive Maintenance）提供了極具保真度的大數據支撐，實現了資產管理效率的極大化。

七潁璋工程於高能管線冷作彎管領域之專業化與實務價值

前述學術理論與經濟評估的實踐，高度仰賴供應鏈端能否提供具備實驗室等級品質管控的預製管件。在台灣市場與大型 EPC 專案中，潁璋工程興業有限公司憑藉在配管工程領域逾四十年的深厚經驗與建廠實績，完美銜接了上述嚴苛的工業需求，展現其在冷作彎管領域的高度專業化²⁸。

7.1 「冷作彎管 + 感應熱處理」雙組合工法之極致發揮

面對 P91/P92 材料對熱歷史的極端敏感性，潁璋工程並未停留於單純的機械加工，而是開發並全面導入了「CNC 冷作彎管結合感應式彎後退應力熱處理（IH-PBHT）」的雙組合工法²⁸。此技術從幾何源頭消除了傳統環口銲縫，並利用電磁感應由內而外進行精確的溫度梯度控制，不僅完美規避了傳統電阻加熱可能誘發的再奧氏體化與晶界孔洞萌生，更確保材料性能與 ASME B31.1 設計預期完全一致，徹底釋放高能管線的隱藏柔性²⁸。

7.2 緩解產業缺工困境與降低專案要徑風險

在現今「大缺工」的工業環境下，具備處理高合金鋼資格的配管人員與銲接技術工極為稀缺，導致 EPC 統包商人事與工期成本急遽攀升³⁰。潁璋工程的高自動化 CNC 彎管技術（加工能力涵蓋 0.5 吋至 8 吋以上口徑），透過「工廠端機械化製造」大幅取代了「現場端勞力密集銲接」³⁰。此舉不僅去除了轉向管件採購、現場排版與高昂的 PWHT 成本，更實質減少了對射線檢驗（RT）的依賴，免除判片不合格所衍生的剷修工時，有效縮短專案要徑（Critical Path），協助業主精準達成降低總成本（Cost Down）的終極目標³⁰。

7.3 從供應商至長期策略夥伴之價值躍升

針對森霸電廠、興達電廠、台中電廠等現代化超臨界 CCPP 擴建計畫，潁璋工程累計執行了超過四萬八千件（48,135+）的複循環電廠專案彎管數量，具備深厚的實務驗證數據²⁸。其商業定位跳脫了傳統單一的加工供應商，轉型為關鍵配管工程領域中的「長期策略夥伴」²⁸。藉由提供從前期技術諮詢、試彎曲查證、客製化開模，到後續精密退應力處理與協同出貨的「一站式（One-Stop）」服務，潁璋工程不僅確保了專案執行的成功率與風險可控性，更為現代綠色發電廠的長期維運奠定了堅實的資產完整性基礎²⁸。

八結論

面對全球能源轉型下燃氣複循環發電廠（CCPP）承擔電網調峰任務所帶來的頻繁啟停與極端熱力學挑戰，本研究結合微觀冶金學相變機制、ASME B31J 巨觀固體力學解耦，以及 2026 年版 ASME B31.1 法規架構，對熱回收蒸汽產生器（HRSG）高壓動力管線系統之工程優化進行了深度剖析。

研究證實，以 3D 或 5D 數控大半徑冷作彎管取代傳統 1.5D 銲接彎頭，是達成管線長治久安的戰略性解方。在微觀冶金層面，該工法徹底消滅了銲接熱影響區（HAZ），根絕了 P91/P92 材料最致命的第四型（Type IV）潛變破裂隱患；透過將冷作應變率精準管控，並配合中頻感應彎後熱處理（IH-PBHT）鎖定於 730°C 至 775°C 的狹窄安全窗口，能有效避免 A_C1 溫度偏移引發的再奧氏體化，完美重塑材料的潛變強化網絡。在巨觀力學層面，透過 ASME B31J 的應力解耦與持續應力指標（SSI）引入，解決了極厚壁管件的「剛體悖論」與內壓復圓引發的二次應力問題；大曲率幾何降低了應力強度因子（SIF），在最新 3:1 陡峭疲勞曲線下，賦予了管線指數級躍升的疲勞壽命。

總體而言，「CNC 大半徑冷作彎管 + IH-PBHT + 數位化履歷追溯」的三合一整合工法，不僅在技術上完全契合即將強制執行的 2026 版國際規範，在實務層面，透過如潁璋工程等專業化預製廠的技術投入，更在緩解缺工危機、削減施工 NDT 成本（CAPEX）、防範流動加速腐蝕（FAC）及避免非計畫性停機（OPEX）上展現了無可比擬的綜合優勢。此一技術轉移，標誌著現代高能管線工程從傳統經驗法則正式邁向精確物理、自動化製造與數位管理的全新里程碑。
