2026 版 ASME 規範疲勞壽命評估模型革命與 5D 冷作彎管在 CCPP 深度調峰中之應用與力學解析 (Revolution in Fatigue Life Assessment Models of the 2026 ASME Code and the Application and Mechanical Analysis of 5D Cold-Formed Bends in CCPP Deep Peaking)

/ Uncategorized / 作者:

摘要

在全球能源轉型的宏觀驅動下，現代大型燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）正經歷深刻的運營模式轉變。為彌補風能與太陽能等再生能源間歇性發電所導致的電網波動，傳統作為基載運轉的燃氣機組被迫轉型為深度調峰（Deep Peaking）機組。這種高頻率的冷、熱啟停使得系統管線面臨極端的高溫潛變（Creep）與低週期疲勞（Low-Cycle Fatigue）之交互破壞。針對此一嚴峻工程挑戰，2026 年版 ASME B31 壓力管線規範進行了革命性的數理模型重構。過往半個多世紀以來基於 A.R.C. Markl 實驗、對應 S-N 曲線 5:1 斜率的容許疲勞應力範圍因子公式f=6.0N-0.2，被徹底廢止，並依據現代斷裂力學（Fracture Mechanics）原理，修正為對應 3:1 斜率之公式f=20N-0.333。此一力學典範轉移深刻揭示了含缺陷組件（如銲接熱影響區）的裂紋擴展速率對應力振幅具備極端敏感性。

在此規範變革下，傳統管線設計中大量依賴的 1.5D 鍛造對銲彎頭，因其固有的應力強度因子（SIF）較高且熱影響區（HAZ）易萌生微裂紋，在陡峭的 3:1 疲勞曲線上將面臨指數級的壽命縮減與第四型潛變破裂（Type IV Creep Cracking）風險。本研究報告透過嚴謹的固體力學、斷裂力學與物理冶金學交叉分析，深度探討 ASME B31J 規範中之幾何解耦模型與「剛體悖論」，並系統性論證 5D 大半徑冷作彎管（Cold Bending）工法在新規範下的絕對優勢。透過結合精確控制的中頻感應彎後熱處理（IH-PBHT）與基於 ASME B31.1 附錄 Q/R 的數位化品質追溯體系，此一「去銲接」戰略已成為滿足次世代超臨界高能管線資產完整性與極端調峰需求的核心工程解方。本文亦特別引入業界（如潁璋工程）之專業化實踐作為實證，為現代電力專案提供具備深度的學理依據與前瞻性實務指引。

一、 緒論

在當前全球邁向淨零碳排（Net Zero）與能源去碳化的關鍵進程中，各國電網結構的複雜度正呈現指數型增長。高佔比且具備不可控間歇性特質的再生能源併網，導致傳統電網的基載需求出現劇烈且不可預測的波動。為了維持電力系統的動態平衡與電網頻率穩定，搭載先進 H 級甚至 HL 級氣渦輪機（如 GE 7HA.03、Siemens SGT6-9000HL 或 MHI M501JAC）的複循環發電廠（CCPP），必須展現出卓越的負載追隨能力，並頻繁執行啟動與停機（Start-up and Shutdown）的調峰任務1。現代先進氣渦輪機為追求高達 64% 以上的聯合循環淨熱效率，其燃燒室點火溫度已逼近 1700°C，迫使連接熱回收蒸汽發生器（HRSG）與汽輪機之間的主蒸汽（Main Steam）與高溫再熱蒸汽（Hot Reheat, HRH）管線系統，必須在超過 600°C 至 650°C 的極端高溫以及高達 15 MPa 至 35 MPa 的超高壓熱力學環境下穩定服役1。

在此嚴苛的操作邊界條件下，相較於傳統的碳鋼、低合金鋼與沃斯田鐵系不銹鋼（Austenitic Stainless Steels）等材料，已面臨物理冶金的極限。為滿足高溫潛變強度的設計要求，以 ASTM A335 Grade P91 與 P92 為代表的高階潛變強度強化鐵素體鋼（Creep-Strength-Enhanced Ferritic Steels, CSEF）被全面導入現代高能管線系統2。然而，CSEF 材料雖然具備優異的高溫強度與較低的熱膨脹係數，允許設計者縮減管壁厚度以降低系統自重與熱應力，但其微觀組織的穩定性卻極度仰賴極其精密的熱處理歷程。當管系工程師在進行空間三維佈局時，若大量採用傳統的 1.5D 鍛造對銲彎頭（Butt-Welding Elbows），必須在現場執行龐大數量的多道次銲接作業。這些高溫熱輸入會不可避免地在接頭周圍引入熱影響區（Heat-Affected Zone, HAZ），破壞材料原有的回火麻田散鐵基體與析出相網絡，進而在高溫服役的長期潛變損傷與調峰運轉的熱疲勞交互作用下，誘發具備毀滅性的第四型潛變破裂（Type IV Creep Cracking）2。

更為深遠的挑戰來自於法規與工程運算基礎的歷史性顛覆。針對管線系統的動態疲勞壽命評估，美國機械工程師學會（ASME）在 2024 年至即將全面生效的 2026 年版 B31 系列規範中，進行了自上世紀中葉以來最為劇烈的數理模型變革。新規範不僅廢除了沿用近七十年的經驗法則，強制導入 ASME B31J 規範進行應力強度因子（SIF）與柔性因子（Flexibility Factor, k）的有限元素解耦運算，更將容許疲勞應力範圍因子（f）的推導曲線進行了陡峭化修正1。這一系列從傳統「經驗法則」向現代「斷裂力學」轉型的典範轉移，意味著過往被判定為合規的安全設計，在新規範嚴苛的幾何約束與高週次疲勞懲罰機制下，將頻繁面臨應力超標與提前失效的風險1。

基於上述產業背景與工程痛點，本研究旨在透過嚴謹的標準學術論文形式，深度擴張分析 2026 版 ASME 疲勞壽命評估模型的數理演進與其潛在的宏觀工程影響。同時，針對 CCPP 工廠內之高壓厚壁蒸汽管線，本研究將全面解析 5D 大半徑冷作彎管技術如何透過消除微觀 HAZ 缺陷，並結合 B31J 力學參數的優化，在陡峭的 3:1 疲勞曲線上實現管線壽命的指數級延長。本報告亦將探討中頻感應彎後熱處理（IH-PBHT）與數位化品質追溯體系在落實此一「去銲接」戰略中的核心地位，並以業界專業廠商之實績作為驗證，為現代電力工程提供具備深度的學理依據與前瞻性實務指引。

二、 文獻探討

2.1 A.R.C. Markl 疲勞經驗法則之歷史框架與物理侷限

回溯現代管線應力分析的發展軌跡，ASME B31 系列規範的疲勞評估理論基礎，長期根植於 A.R.C. Markl 及其研究團隊在 1940 至 1950 年代所執行的一系列先驅性疲勞測試。Markl 的原始實驗主要基於 4 吋標準壁厚（Standard Weight, NPS 4）的碳鋼懸臂管線，進行了位移控制（Displacement-controlled）的循環彎曲測試。該測試結果推導出了著名的管線疲勞方程式：iSd=245,000N-0.2，其中 i 為應力強度因子（Stress Intensification Factor, SIF）， Sd為交變應力幅，而 N 為破裂發生時的循環次數4。

在此歷史數學框架下，ASME 規範定義了容許位移應力範圍SA=f(1.25Sc+0.25Sh )，並引入了應力範圍減少因子（Stress Range Reduction Factor）f。傳統的 f 因子公式被硬性設定為f=6.0N-0.2 ，其物理意義在於，當系統承受 7,000 次以下的熱膨脹循環時，f 值維持上限 1.0；而當循環次數超過 7,000 次，甚至達到2*106 次時，系統必須根據該公式進行容許應力的折減，其最低下限為 0.15，代表進入無限壽命的耐久極限10。在對數座標系（Log-Log Plot）中，此方程式隱含了一個 5:1 的疲勞 S-N 曲線斜率（即斜率指數m=5）4。針對複雜工況下不同應力振幅的交變負載，規範亦提供了等效全溫度循環次數（Equivalent Cycles）的計算公式N=NE+∑ri5  Ni，其中NE 為最大位移應力範圍的循環次數， ri為次級應力範圍與最大應力範圍的比值（Si/SE）12。

儘管這套高度簡化的經驗公式極大地推動了二十世紀中葉的工業基礎設施建設，但隨著發電與石化製程向極端參數邁進，其邊界條件暴露出致命的學術與工程侷限。首先，Markl 的實驗數據樣本主要集中於103 至106 次的中低週期疲勞（Low Cycle Fatigue, LCF），對於現代機組動輒超過數百萬次的高週期疲勞（High-Cycle Fatigue, HCF）甚至超高週次區域缺乏真實測試數據的支撐9。其次，該實驗樣本的徑厚比（D/t）相對單一且偏高（薄壁管），無法真實反映現代高壓蒸汽管線極端厚壁（如 XXS 等級，D/t 比例極低）狀態下的應力集中效應與卡門橢圓化（Karman Ovalization）抑制現象4。最為核心的理論盲點在於，Markl 曲線在建立時將母材的平滑疲勞行為與銲接缺陷的破壞行為進行了過度均質化的折衷假設，忽略了現代斷裂力學中含缺陷材料在裂紋擴展階段的本質差異9。

2.2 現代斷裂力學與 Paris Law 疲勞裂紋擴展模型

隨著線性彈性斷裂力學（Linear Elastic Fracture Mechanics, LEFM）與微觀材料學的演進，學界對於金屬疲勞破壞機制的認知產生了根本性的重構。現代疲勞理論將金屬疲勞劃分為裂紋萌生（Crack Initiation）與裂紋擴展（Crack Propagation）兩個截然不同的物理階段。對於表面平滑且無內部缺陷的純淨母材，其疲勞壽命絕大部分消耗於裂紋萌生階段；然而，對於存在微小缺陷（如銲接氣孔、夾渣、未熔透或熱影響區微裂紋）的管線銲接接頭，其裂紋萌生階段幾乎可以忽略不計，組件的疲勞壽命完全由裂紋擴展階段所主導16。

在穩定裂紋擴展區間，裂紋的生長速率嚴格遵循 Paris-Erdogan 定律（通稱 Paris Law）：

da/dN=C(ΔK)m

其中，a 為裂紋長度，N 為負載循環次數，C 與 m 為取決於材料特性與環境的常數，而  ΔK為裂紋尖端的應力強度因子範圍（Stress Intensity Factor Range），其大小與外加交變應力 Δσ 及裂紋幾何特徵直接相關（ΔK=YΔσ√πa）16。為了更精確地描述真實工況中的應力比（R-ratio）效應，學界進一步引入了裂紋閉合係數（Crack Closure Coefficient, U），將名目 ΔK 修正為有效應力強度因子範圍ΔKeff=UΔK16。

大量的斷裂力學實證研究與國際主流規範（如英國標準 BS 7608 / BS 7910 與歐洲壓力容器規範 EN 13445）皆明確指出，對於大多數結構鋼材及其銲接熱影響區，Paris Law 中的應力指數 m 高度收斂於 3（即m=3）18。這意味著，裂紋每經歷一次循環的擴展增量，與外加應力振幅的「立方（Third Power）」成正比。若將 Paris Law 進行積分以估算達到臨界裂紋長度所需的疲勞壽命 N，可推導出疲勞壽命 N 與應力振幅 Δσ 呈現明確的負三次方關係：

N∝(Δσ)-3

此一嚴謹的物理力學推導，無可辯駁地證實了含缺陷組件（尤其是銲接接頭）的真實疲勞行為更符合 3:1 的 S-N 曲線斜率，而非 Markl 經驗模型所武斷假設的 5:121。舊版 ASME 規範中 f=6.0N-0.2（斜率 5:1）的設定，在評估含微裂紋的銲接彎頭於高週次疲勞區間的表現時，嚴重低估了應力振幅微幅上升對壽命縮減的毀滅性破壞力，導致其壽命預測結果在105 至106 次以上的循環中呈現極度危險的非保守性（Non-conservative）9。

2.3 P91/P92 高階鐵素體鋼之微觀冶金特性與第四型潛變破裂

在探討宏觀應力之前，必須先解構現代 CCPP 高壓管線所使用之先進材料的微觀本質。ASTM A335 Grade P91 (9Cr-1Mo-V-Nb) 與 P92 (9Cr-2W-V-Nb) 鋼材之所以能在極端高溫下展現壓倒性的潛變抗力，完全仰賴於其經過極度嚴密的熱處理歷程（通常為 1040-1080°C 正火，隨後 730-780°C 高溫回火）後，所定型的「回火麻田散鐵（Tempered Martensite）」階層式微觀組織2。

這兩種合金鋼採用了精密的複合析出強化機制。首先，透過高含量的鉻（Cr）與碳結合，沿著原沃斯田鐵晶界與麻田散鐵板條界大量析出富鉻的 M23C6 碳化物，猶如鉚釘般強力釘紮晶界，抑制高溫長時服役下的晶界滑移。其次，微量添加的釩（V）與鈮（Nb）會在板條內部析出具備極高熱穩定性的奈米級 MX 型碳氮化物，直接阻擋差排攀移（Dislocation Climb）與滑移。P92 鋼更在此基礎上添加了 1.5% 至 2.0% 的鎢（W）與微量的硼（B），不僅大幅增強固溶強化效應，並在服役期間析出 Laves 相（Fe2W），同時硼元素能偏聚於碳化物邊界，極大化降低 M23C6 在 600°C 以上的粗化速率（Ostwald Ripening）2。

然而，這套賦予材料極致強度的微觀晶格網絡，對於後續製造過程中的熱循環展現出極端的脆弱性。當系統採用傳統 1.5D 鍛造對銲彎頭進行現場組裝時，多道次銲接所輸入的巨大熱梯度會不可避免地在接頭周圍形成微觀組織退化的熱影響區（Heat-Affected Zone, HAZ）2。在熱影響區內的細晶區（FGHAZ）與跨臨界熱影響區（ICHAZ），材料承受的銲接峰值溫度恰好落在鋼材的下臨界相變溫度（AC1）與上臨界溫度（AC3）之間，引發了不完全的沃斯田鐵化2。

在此等極端熱干擾下，原本負責釘紮晶界的M23C6 碳化物發生不均勻溶解，並在後續的銲後熱處理（PWHT）或高溫服役中快速粗化，徹底喪失了強化功能；同時，麻田散鐵板條結構也因高溫發生嚴重恢復，轉變為強度極低、易於變形的多邊形肥粒鐵2。當 CCPP 機組為配合電網調峰而頻繁啟停時，系統內壓與熱膨脹所產生的應變會高度集中於這層狹窄且嚴重軟化的 ICHAZ 帶狀區域。在此高度三軸拉伸應力狀態下，晶界極易成核萌生潛變空洞（Creep Cavitation），並迅速匯聚蔓延成巨觀裂紋，引發幾乎無預警膨脹變形的突發性管線破裂。此即為工程界聞之色變的第四型潛變破裂（Type IV Creep Cracking），其可導致銲接接頭的破裂強度驟降至母材的 20% 至 40%，成為高能管線在未達設計壽命前提早失效的絕對主因2。

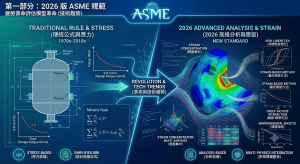

三、 2026 版 ASME 規範變革之深度力學剖析

3.1 疲勞壽命評估模型之陡峭化修正：應力敏感性的指數放大

面對傳統 Markl 模型在現代高能管線高週次疲勞預測上的致命缺陷，ASME 規範委員會偕同 Paulin Research Group (PRG) 等權威研究機構，進行了長達數年的深入再驗證。基於現代斷裂力學實證與大量包含銲接缺陷的實體管件疲勞測試，2024 年版至 2026 年版的新規範對容許疲勞應力範圍因子 f 進行了歷史性的劇烈修正。根據 PRG 的驗證報告與最終法規提案，新的疲勞控制方程式被徹底重構為：

f=20.6N-0.333(在工程應用與法規本文中亦常被簡化保守取值為f=20N-0.333) 9。

此一從N-0.2（斜率 5:1）至N-0.333（斜率 3:1）的指數級轉換，深刻改變了管線應力評估的底層力學邏輯。

參數與物理行為比較項目 舊版 Markl 經驗模型 (ASME B31 2020 以前版本) 2026 版斷裂力學模型 (ASME B31 2024/2026 最新版) 力學意義與工程實務影響解析
控制方程式 f=6.0N-0.2 f=20.6N-0.333 新版公式基於真實銲件裂紋生長理論，大幅降低了高週次循環的容許應力極限。
S-N 曲線斜率 (m) m=5 (5:1 緩斜率) m=3 (3:1 陡峭斜率) 新版斜率與斷裂力學 Paris Law 中裂紋擴展速率之應力指數 m=3完全吻合。
應力振幅之壽命折減效應 應力減半，壽命延長  25=32倍 應力減半，壽命延長  23=8倍 看似壽命延長倍數縮小，但在高週次區間，由於新版容許應力基準極低，任何局部的應力集中（SIF 增大），都會導致剩餘壽命呈「立方」級數毀滅性衰減。
中低週次 (N=104) f 值 F ≈ 0.95  F ≈ 0.96 在低於一萬次的低週期熱疲勞工況中，新舊模型的容許應力降幅差異並不顯著。
高週次 (N=106) f 值  F ≈ 0.38  F ≈ 0.20 在百萬次級別的微幅高頻震動或長期熱循環下，新規範的容許應力幾乎直接砍半，沿用舊版設計的含銲縫管系將面臨嚴重超標與破裂風險。

在 3:1 的陡峭曲線上，管線系統內任何微小的應力集中熱點（如 1.5D 銲接彎頭的銲縫餘高、幾何不連續處或 HAZ 微裂紋）所引發的應力增幅，都會被無限放大。假設某管線節點的應力振幅僅僅增加了 20%，在舊有的 5:1 平緩曲線上，其理論疲勞壽命將縮減為原本的(1.2)-5 ≈ 40%；但在真實物理世界的 3:1 陡峭曲線上，同樣 20% 的應力增幅將直接導致裂紋尖端擴展速率暴增，壽命將以立方級數衰減至僅剩(1.2)-3 ≈ 57% 的表面衰減率，但若考量起點基準應力的巨大落差，其實際存活時間遠低於工程師的預期。相反地，這也揭示了一個巨大的優化空間：若能透過改良管件幾何（如導入大半徑的 5D 冷作彎管），將局部應力強度因子（SIF）顯著降低，即便應力振幅僅微幅下降，亦能沿著這條陡峭的曲線，獲得指數級別的疲勞壽命延長。

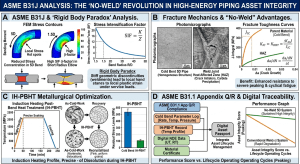

3.2 ASME B31J 幾何解耦模型、扭矩 SIF 引入與剛體悖論

為精確量化上述提及的應力集中效應，並消弭傳統附錄在處理現代厚壁管件時的物理失真，2026 版 ASME B31.1（動力管線）與 B31.3（製程管線）全面廢止了過往仰賴薄壁管經驗法則的「附錄 D（Appendix D）」，強制要求工程師全面導入基於三維有限元素分析（FEA）與實體應變測試建構的 ASME B31J 規範，進行應力強度因子（SIF）與柔性因子（k）的嚴格解耦運算1。此外，新版規範更將扭矩 SIF（Torsional SIF）納入考量，打破了過去統一將扭矩 SIF 設為 1.0 的過度簡化假設，使得三維空間受力分析更加逼近真實工況28。

依據 B31J 的數理框架，控制彎管與彎頭彎曲力學行為的核心無因次參數為「柔性特徵值（Flexibility Characteristic, h）」。其定義公式為：

h=T⋅R1/r22

其中，T 為管件名目壁厚（Nominal wall thickness），R1 為中心線彎曲半徑，r2 為匹配直管之平均半徑（r2=(Do-T)/2）1。

基於精確計算出的 h 值，B31J 進一步定義了柔性因子與不同平面內外 SIF 的獨立運算式：

  • 理論柔性因子：k=1.3/h （舊版附錄 D 為1.65/h）1
  • 理論平面內應力強度因子（In-plane SIF）：iin=0.9/h2/3  [1, 5, 30, 31, 32]
  • 理論平面外應力強度因子（Out-of-plane SIF）： iout=0.75/h2/3  [1, 5, 31, 32]

在 CCPP 機組的高壓蒸汽管線中，為了抵抗高達 35 MPa 的極端內壓，管線必須採用極厚壁設計。以典型的 NPS 4 XXS 規格 P91 管線為例（外徑Do=114.3 mm，壁厚T=17.12 mm），其徑厚比（Do/T ≈ 6.68）極低，代表管件具備極大的截面結構剛度5。

這種極端厚壁特徵導致了傳統殼體理論中的「卡門橢圓化效應（Karman Ovalization Effect）」在宏觀運算上被徹底抑制。在一般的薄壁管中，承受彎矩會使管截面自發性壓扁成橢圓形，這種變形雖然會產生局部應力集中，但也賦予了彎管宛如彈簧般的額外柔度，以吸收系統熱膨脹；但在 NPS 4 XXS 等級管線中，管壁如實心圓柱般堅硬，幾乎無法發生橢圓化變形6。

透過 B31J 公式對 1.5D 鍛造銲接彎頭（R1=6 吋）與 3D/5D 大半徑冷作彎管（R1 ≧ 12 吋）進行深度演算，揭示了一項反直覺的力學現象，即「剛體悖論（Rigid Body Paradox）」：

B31J 力學參數演算指標 3D 大半徑冷作彎管 (R1​=12 吋) 1.5D 傳統對銲彎頭 (R1​=6 吋)
無因次柔性特徵值 (h) 2.2101 1.1050
理論柔性因子 (ktheory) 0.5882 1.1764
規範強制約束後柔性因子 (k) 1.0 (觸發剛體約束) 1.176 (保留微弱理論柔度)
理論平面內 SIF (iin) 0.5304 0.8420
規範約束後平面內 SIF 1.0 (強制收斂極限值) 1.0 (強制收斂極限值)
理論平面外 SIF (iout) 0.4420 0.7017
規範約束後平面外 SIF 1.0 (強制收斂極限值) 1.0 (強制收斂極限值)

數據衍生自 ASME B31J 理論公式與極限約束法則之計算結果1

根據 B31J 嚴格的物理邊界約束條款，任何計算所得之理論 SIF 若小於 1.0，必須強制重置為下限基準值 1.0；若理論柔性因子k ≦ 1.0，則判定該管件無法提供額外變形能力，強制視為無彈性的剛體（即k = 1.0）1。由上表可知，無論是急促轉向的 1.5D 彎頭還是平緩過渡的 3D/5D 冷彎管，其理論 SIF 皆遠低於 1.0，並在主流應力分析軟體中被齊頭式地重置為 1.0 9。

表面上，這賦予了兩者在應力軟體中相同的評估基準分，但這正是剛體悖論的危險之處。當整個厚壁管網在 B31J 分析中呈現全局剛度劇增時，系統熱膨脹產生的巨大二次位移應力（Secondary Stress）與反作用力，將會毫無緩衝地直接沿著剛硬的管線傳遞，不僅威脅管件本身，更將產生難以承受的終端荷載（Terminal Loads），嚴重危及造價高昂的汽輪機轉子對心或高壓泵之安全運行2。

3.3 銲接強度折減係數（W）之懲罰機制與設計惡性循環

為了進一步防堵高溫銲接管線的提早破裂風險，2026 版新規範擴大了銲接強度折減係數（Weld Strength Reduction Factor, W）的懲罰機制範圍。在計算持續應力與最小管壁厚度時，若系統採用銲接接頭或冷作成型應變過大且未能執行完全的正常化與回火（N&T）熱處理，工程師必須強制套用 W 係數3。

管壁厚度的基本設計公式將被嚴格修正為：

tmin=P×Do/2(S×E×W+P×Y)

對於 P91 與 P92 鋼材，W 係數並非定值，而是會隨著服役溫度與時間的累積而急劇下降。在高溫環境下（超過 510°C）運行達十萬小時後，W 值可能從初始的 1.0 衰減至 0.75 甚至 0.7 的危險低谷9。

強制引入 W 係數的懲罰將迫使設計者大幅增加管壁厚度以滿足內壓要求。然而，增加管壁厚度會直接導致前述柔性特徵值（h）的飆升與柔性因子（k）的崩跌，使得系統剛度更進一步提升。在機組頻繁調峰啟停時，這種缺乏彈性的僵硬管網將因熱膨脹受阻而產生極為巨大的熱應力，反而加劇了熱疲勞（Thermal Fatigue）損傷的累積速率。這形成了一個不可逆的「設計惡性循環」：越厚的管壁導致越大的熱疲勞應力，而越大的應力又在陡峭的 3:1 疲勞曲線上成指數級地吞噬管線壽命3。

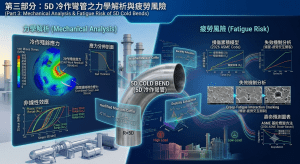

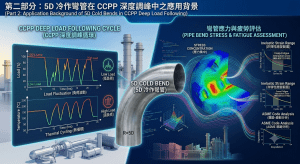

四、 5D 冷作彎管技術在深度調峰中之應用與力學優勢

為徹底打破上述由 1.5D 銲接彎頭與極端厚壁所共同引發的剛體悖論、Type IV 冶金宿命與 W 係數惡性循環，現代高能管線工程的戰略解方為全面導入「一體成型」的數控冷作彎管（CNC Cold Bending）工法，特別是具備大曲率半徑的 3D 或 5D 彎管1。這種工法直接從微觀的物理冶金與巨觀的系統幾何雙向著手，化解高溫管線的疲勞困境。

4.1 物理冶金與防禦機制：根絕熱影響區與 Type IV 破裂

從微觀物理冶金學角度而言，冷彎加工純粹透過機械力在金屬的再結晶溫度以下（通常為室溫環境）產生塑性變形，整個成型過程達到了完全的「零熱輸入（Zero Heat Input）」。這項核心特質確保了 P91/P92 母材在鋼廠出廠時，經過極度嚴密之正火與回火（N&T）處理所獲得的最佳化微觀組織——均勻的回火麻田散鐵基體與高穩定性的析出相網絡——得以被完好無損地保存下來2。

相較於傳統依賴局部高溫感應加熱的熱彎管（Induction Hot Bending），冷作彎管排除了形成粗晶區或跨臨界軟化層的機率。沒有了銲接與熱加工所遺留的熱影響區（HAZ），自然就從根本上物理消除了潛變空洞成核的「冶金缺口」，徹底拔除了 Type IV 潛變破裂萌生的土壤。應力集中最高的外弧與內弧區域，其機械強度與抗潛變性能得以維持與直管母材幾乎一致的水準1。

4.2 巨觀柔性構建與流體力學雙重優勢

從巨觀固體力學視角分析，雖然在 B31J 的嚴格約束下，厚壁 5D 彎管的理論柔度被判定為剛體（k = 1.0）且 SIF 強制收斂為 1.0，但這僅反映了局部單一管件截面的微觀剛性。在真實的三維管網空間佈局中，冷彎技術能極大化系統的「巨觀空間柔性（Macro-spatial Flexibility）」。

由於傳統 1.5D 銲接彎頭受限於銲縫間距規範與固定角度的預製限制，極難在狹窄且設備密集的 CCPP 工廠內靈活走線。而 CNC 冷作彎管允許工程師在三維空間中進行無銲縫的連續大半徑彎曲。透過這種高自由度的幾何配置，工程師可輕易人為構建出具備極大幾何槓桿臂（Geometric Lever Arm）的複合膨脹環（Expansion Loops）。這種透過總體幾何外觀變化所獲取的宏觀系統柔性，能極致高效地將高溫蒸汽膨脹所產生的二次位移應力，透過大半徑的平滑轉向均勻疏導，巧妙地繞過了 B31J 的剛體約束，確保傳遞至造價高昂汽輪機的終端荷載完美符合嚴苛的設備商法規限制12。

此外，5D 大曲率半徑在流體力學上亦展現出壓倒性優勢。相較於 1.5D 彎頭內部銲根突起（Root Protrusion）所造成的擾流，5D 彎管平滑的內壁與大半徑過渡顯著降低了管內高壓流體的流動阻力。這不僅使得氣體流速更為順暢、大幅壓低了壓力降（Pressure Drop），更從物理機制上消除了引發流體加速腐蝕（Flow-Accelerated Corrosion, FAC）與沖蝕劣化（Erosion-Corrosion）的熱點條件，徹底抑制了因流體擾流誘發的震動應力（Flow-Induced Vibration）4。同時，整合 ASME TDP-1 規範之最佳化管線排液佈置（Drainage Layout），5D 彎管能更有效地防止冷凝水積聚，避免了因積水引發的熱衝擊（Thermal Shock）與額外的熱疲勞損傷29。

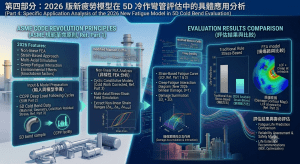

4.3 陡峭疲勞曲線上的指數級壽命延長

綜合上述物理冶金與巨觀幾何的雙重優勢，5D 冷作彎管在 2026 版新規範那條極度陡峭的 3:1 疲勞曲線上，展現出驚人的壽命延長效應。

如前所述，在f=20N-0.333 的控制方程式下，壽命 N 與應力振幅Δσ 呈負三次方關係。5D 冷作彎管透過消除銲縫與 HAZ，移除了真實物理世界中 SIF 最高的缺陷群；並藉由宏觀膨脹環的幾何設計，有效降低了系統整體的二次熱應力振幅。即便整體的交變應力幅（Δσ）僅下降了看似微不足道的 30%，根據 Paris Law 積分推導，其疲勞裂紋擴展壽命將增加為原先的(0.7)-3  ≈ 2.91 倍，即延長近三倍之多。這種透過降低局部 SIF 與提升巨觀柔性所帶來的微幅應力下降，在 3:1 曲線上將不可避免地轉化為疲勞壽命的立方級飆升，完美契合了 CCPP 機組在深度調峰任務中對超高週期疲勞抵抗力的嚴苛需求。

五、 製程管制數位化與中頻感應彎後熱處理（IH-PBHT）

5.1 冷作應變率（ϵ）界定與 PBHT 決策策略

儘管冷作彎管完美解決了高溫銲接所衍生的諸多缺陷，但冷塑性變形本身會將龐大的應變能與極高密度的差排（Dislocations）儲存於金屬晶格中。若不加以適當處理，這些高密度差排在後續的高溫服役中極易引發材料韌性崩跌，或誘發應力腐蝕龜裂（Stress Corrosion Cracking, SCC）11。

為管控此一風險，2026 年版 ASME B31.1 規範第 129.3.4.1 節針對 P91/P92（P-No. 15E 群組）等 CSEF 材料的彎後處理（Post-Bending Heat Treatment, PBHT），訂定了極為嚴苛的強制性規範條款。其決策核心依據為管材彎曲所引發的最大外側纖維塑性應變（Outer Fiber Strain, ϵ），必須依據以下幾何公式進行強制性量化計算：

ϵ(%)=(r/R)×100%

其中，r 為管材之名目半徑（即公稱外徑之半，Do/2）；R 為管件彎曲成型之中心線彎曲半徑。

以現代電廠常見的 NPS 12 主蒸汽直管進行 5D 冷彎（彎曲半徑R=5Do）為例，其外弧承受的最大拉伸纖維應變精準落於 10.0% 左右。基於此應變率的計算結果，新規範將 P91/P92 的冷彎後續熱處理處置嚴格劃分為三個強制性管制區間：

  1. ϵ ≦ 5%： 非強制性區間。塑性變形極小，差排增殖尚未達到破壞微觀相穩定性的極限值，材料仍保有充分的原始韌性與潛變抗力，無須進行 PBHT。
  2. 5% < ϵ ≦ 20%： 強制要求進行局部退應力熱處理（PBHT）。規範允許採用局部次臨界回火（Subcritical Annealing），以熱能驅動差排重排與殘餘應力釋放。但溫度窗口被極度嚴格地限制於 730°C 至 775°C 之間2。
  3. ϵ > 20%： 強制執行全組件之完全正火與回火（Full N&T）。由於極端變形已徹底摧毀原始的微觀晶相，局部回火將引發異常恢復與晶粒粗化，必須加熱至 1040°C 以上重新沃斯田鐵化以重塑冶金結構。

將變形量控制在 20% 以內並精確執行 PBHT，不僅能確保材料性能的恢復，更是規避前述銲接強度折減係數（W）懲罰，避免陷入管壁無限增厚惡性循環的最佳工程策略。

5.2 中頻感應熱處理（IH-PBHT）之冶金優勢與精準控制

在 5%~20%的應變區間執行局部次臨界回火，面臨著極限的物理冶金挑戰。由於冷作應變引入了大量的變形能，改變了材料內部的原子擴散動力學，導致 P91/P92 鋼材的下臨界相變溫度（AC1）會向低溫偏移高達 10°C 至 15°C。這使得原本就狹窄的熱處理目標溫度窗口（730°C – 775°C）被進一步極度壓縮。若熱處理溫度不慎越過此一偏移後的 AC1 界線，材料將發生局部的「再沃斯田鐵化（Re-austenitization）」，碳化物迅速溶解，冷卻至室溫後將轉變為未經回火的新生麻田散鐵（Untempered Fresh Martensite）。這種新生相硬度極高（> 400 HV）、極度脆硬且完全喪失了高溫潛變抗力，形成致命的「軟管效應（Soft Pipe）」，是引發無預警爆管的主因。

為克服此一控制難題，面對壁厚動輒達 30 mm 至 50 mm 以上的極厚管壁，傳統的陶瓷電阻加熱片（Resistance Heating）已面臨無法跨越的物理侷限。電阻加熱純粹仰賴管壁外表面向內壁的熱傳導（Conduction），徑向溫度梯度極大。為確保內壁達到法規下限 730°C，外壁往往被迫加熱至逼近 800°C，極易突破 AC1 紅線引發相變災難。

因此，先進工程業界全面導入了「中頻感應加熱（Induction Heating, IH-PBHT）」技術2。IH-PBHT 利用交變電磁場穿透金屬管壁，直接在材料內部激發高密度的渦電流（Eddy Current）產生焦耳熱。這種由內而外同時生成的體積加熱機制，能將厚壁管的徑向溫差壓縮至極小，實現管壁內外精準鎖定在 730°C 至 775°C 的安全窗口中，徹底消除了外壁過熱的冶金風險，完美釋放了冷作殘餘應力3。

5.3 基於 ASME B31 附錄 Q/R 之數位化品質追溯體系

硬體製程的突破必須仰賴軟體管理的支撐。在 2026 年新規範的架構下，針對非鍋爐外部管線（NBEP）等系統，法規免除了第三方授權檢驗師（AI）的強制簽署，這意味著業主（Owner）必須承擔確保工程合規的「最終責任」；同時，設計者（Designer）被賦予了正式的法理定位與變更評估、熱處理的絕對裁量權4。

為應對這項責任轉移，負責製造與安裝的 EPC 統包商與預製廠，必須徹底揚棄過往仰賴經驗的粗放式管理，全面導入符合 2026 版 ASME B31.1 Mandatory Appendix Q（受控品質手冊）與 Appendix R（數位化追溯）的極嚴苛品質管制體系15。透過建構「數位孿生（Digital Twin）」履歷與 QR Code/RFID 技術，從管件的材料出廠（MTR）、CNC 幾何冷彎成型參數、IH-PBHT 動態熱處理溫控日誌，直至最終的非破壞檢測（NDT）結果，所有數據皆無縫綁定至雲端資料庫。在系統投入商業運轉前，必須簽署 Form CC-1/CC-2 合規證明並彙整為管線系統最終報告（PSFR）交付業主14。這套消弭資訊不對稱的數位化閉環管理，確保了去銲接工法在大型電力專案中的絕對可靠性，也促成了專業預製廠商在技術實踐上的產業轉型2。

六、 潁璋工程於冷作彎管工法之專業化實踐與法規驗證

將上述物理與規範理論轉化為真實專案執行的核心，有賴於具備極高技術能量之專業管線加工廠。在國內外大型電力專案實務中，潁璋工程（Ying Zhang Engineering）成功展示了如何將冷作彎管技術與新規範體系無縫接軌，成為現代 EPC 專案中不可或缺的戰略夥伴。

6.1 突破厚壁高階合金加工極限與雙組合工法

潁璋工程率先導入「冷作彎管配合中頻感應式熱處理（IH-PBHT）」的雙組合工法，跳脫了過往極度依賴大量採購 1.5D 傳統銲接彎頭的舊有模式4。針對現代超臨界機組中加工難度極高的 ASTM A335 P91 XXS 特厚合金鋼管，潁璋工程成功突破了傳統高週波加熱彎曲的技術瓶頸，開發出專屬的冷作彎管配管化製程，甚至能提供精密至 37.5° 的機械開槽技術4。

透過 5D 大半徑冷彎技術的全面落實，該工法不僅從幾何源頭大幅減少了現場環向銲縫與後續非破壞檢測（如 RT、PAUT）的龐大需求，更徹底消除了彎曲段的熱影響區4。此一製程突破完美契合了 ASME B31.1 針對高能蒸汽管線的嚴苛設計預期，從根本上拔除了引發流體加速腐蝕（FAC）與第四型潛變破裂（Type IV Creep Cracking）的系統熱點4。除了標準的 1.5D 至 5D 彎管外，其技術能量亦能涵蓋離岸風電等特殊專案所需之客製化 R 值彎管設計4。

6.2 缺工危機下的機械化轉型與高經濟效益

面對當前全球工程界嚴重的高壓電銲工匱乏與勞動力斷層危機，傳統高度依賴現場人工銲接的工法不僅面臨進度延宕風險，更伴隨著高昂的人事成本4。潁璋工程的 CNC 數控冷作彎管技術，以高度自動化與機械化作業取代了勞力密集的現場配管銲化工序4。這種「工廠預製化」的生產思維大幅簡化了終端現場管線的安裝流程，有效壓縮了整體施工時間，確保專案能穩健達成要徑目標（Critical Path）4。對於業主與 EPC 統包商而言，這種轉型不僅降低了施工過程中的不確定風險，更實質地降低了總體建造成本，為現代高能配管工程注入了高效且經濟的新製造哲學4。

6.3 數位化追溯驗證與大型專案實績

除了硬體製程的領先，為應對 2026 版 ASME B31.1 附錄 Q 與 R 的嚴格品質查核，潁璋工程積極整合了前瞻的數位化追溯技術（Digital Resume & QR Code）4。從初期的彎管技術諮詢與試彎驗證，到生產階段的材料追蹤、CNC 加工參數記錄，乃至最終 IH-PBHT 動態熱處理日誌與 NDT 檢驗結果，所有品質數據皆具備絕對的可追溯性並綁定雲端資料庫4。

憑藉著這種涵蓋軟硬體的全面品質管控，潁璋工程已累積了超過 48,135 彎的複循環電廠專案實績（涵蓋大小管徑冷彎），以及超過 88 件以上的石化廠專案經驗4。其角色已從傳統的單純管件供應商，成功轉型為協助大型 EPC 專案成功執行的長期戰略夥伴，同時也成為推動國內管線工程產業適應 2026 版新規範升級的核心力量4。

七、 結論

2026 版 ASME 規範對管線疲勞壽命評估模型的重構，標誌著管線工程領域從傳統「經驗法則」向現代「斷裂力學」的歷史性跨越。從f=6.0N-0.2 (斜率 5:1) 陡降至f=20N-0.333 (斜率 3:1) 的疲勞曲線修正，深刻揭示了包含初始微小缺陷之銲接熱影響區（HAZ）在承受高週期交變負載時，其裂紋尖端擴展速率對應力振幅具備立方式的極端敏感性。

對於肩負電網深度調峰重任的現代燃氣複循環發電廠（CCPP）而言，頻繁的熱力啟停使高溫高壓的 P91/P92 蒸汽管線長期暴露於第四型潛變-疲勞交互破壞的致命風險中。在 ASME B31J 規範極度嚴格的幾何應力約束（剛體悖論）與新規範強力引入的銲接強度折減係數（W）懲罰機制下，若繼續依賴傳統的 1.5D 鍛造對銲彎頭，不僅將導致管壁厚度無止境的增加，更將引發系統熱柔度全面崩盤與提早發生脆性爆管的連鎖災難。

本研究的綜合分析強烈證實，現代高能管線設計應全面轉向以「5D 大半徑冷作彎管（Cold Bending）」配合精準「中頻感應退應力熱處理（IH-PBHT）」為核心之去銲接（Weld Elimination）戰略。5D 冷彎管透過零熱輸入的機械成型，從微觀物理層面徹底拔除了 HAZ 組織劣化與 Type IV 破裂的根源。同時，其不受限的連續三維空間佈局能力，賦予了厚壁管線系統卓越的巨觀柔性，有效紓解了傳遞至終端旋轉設備的極限荷載，並顯著優化了流體動力學特徵以抑制流動加速腐蝕（FAC）。

在陡峭的 3:1 新版疲勞曲線上，5D 冷作彎管所降低的局部應力強度因子與減少的二次應力振幅，將轉化為系統疲勞壽命呈立方級數的驚人延長。如潁璋工程等專業化廠商之實踐也證明，掌握此一涵蓋物理冶金、固體力學與數位化追溯的深度整合技術，並透過機械化製程化解缺工危機，不僅是確保電廠全生命週期資產完整性（Asset Integrity）的關鍵，更是國際工程巨擘在能源轉型浪潮中築起不可取代之核心競爭壁壘的最佳途徑。
