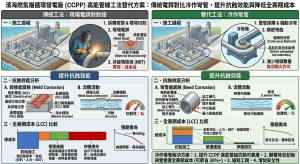

濱海燃氣複循環發電廠高能管線改用冷作彎管工法替代傳統電銲對提升抗蝕效能與降低全壽期成本之可行性研究 (A Feasibility Study on Replacing Traditional Welding with Cold Bending for High-Energy Piping in Coastal Gas-Fired Combined-Cycle Power Plants to Enhance Corrosion Resistance and Reduce Life-Cycle Costs)

/ Uncategorized / 作者:

一、 緒論與研究背景

在全球能源轉型與淨零排放的宏觀政策推動下，燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）憑藉其快速升降載能力與相對較低的碳排放量，已成為支撐電網基載與調節再生能源間歇性的核心基礎設施。台灣四面環海，多數大型發電設施（如興達與台中發電廠）均座落於海岸線上，長期暴露於高鹽分、高濕度的極端海洋大氣環境中。此類具備國際標準化組織（ISO）定義之 C5-M 級極高腐蝕性環境，對廠區內密佈的高能管線（涵蓋高溫高壓主蒸汽管線、給水管線以及極低溫液化天然氣 LNG 供應管線）構成了嚴峻的材料劣化與結構完整性挑戰。

傳統管線工程在處理管線轉向與幾何佈置時，高度依賴「1.5D 短半徑銲接彎頭」與「電銲對接（Welding）」工法。然而，銲接過程本質上是一次劇烈的局部冶金熔煉與急冷熱循環，不可避免地會在母材周邊形成微觀組織變異的「熱影響區（Heat-Affected Zone, HAZ）」1。在濱海環境中，富含氯離子（Cl–）的鹽霧會針對這些微觀組織缺陷發動強烈的電化學攻擊，導致管線劣化速率呈指數級上升。此外，銲接附帶的殘留熱應力與幾何不連續性，往往成為引發應力腐蝕開裂（Stress Corrosion Cracking, SCC）的突破口，進而引發非預期停機與龐大的檢修及營運中斷成本 1。

為從根本上消除銲接缺陷並優化全壽期成本（Life Cycle Cost, LCC），將「CNC 冷作彎管工法（Cold Bending）」導入 CCPP 高能管線系統，成為近年來管線工程學界與業界高度關注的先進製程。冷作彎管透過純機械力使管材在常溫下產生塑性變形，實現一體成形，不僅徹底消除了銲縫與 HAZ，更大幅降低了建造階段的非破壞檢測（NDT）負擔與營運階段的維護成本。本報告旨在透過深度的材料冶金力學分析、ASME 國際規範解析與 LCC 經濟數學模型，全面探討高能管線改用冷作彎管之可行性，並以國內指標性之興達與台中 CCPP 專案為實務驗證案例，提出具備學理基礎與工程實用價值之深度論述。

二、 濱海高鹽分環境下劣化機制之微觀冶金與宏觀力學對比

管線在濱海環境下的實際劣化速率，並非單純取決於環境的腐蝕性，而是環境因子與材料微觀組織連續性及宏觀應力場疊加交互作用的結果。傳統電銲與冷作彎管在面對高鹽分環境時，展現出截然不同的失效與劣化機制。

2.1 銲接熱影響區（HAZ）之電化學腐蝕與應力集中效應

電銲工法利用高溫電弧（如鎢極惰性氣體保護銲 TIG 或手工電弧銲 SMAW）使母材與填料金屬熔合，此瞬間高溫通常超過 1500°C，隨後在空氣或保護氣體中發生極不均勻的冷卻。這種劇烈的熱梯度會在銲道兩側形成熱影響區（HAZ），引發嚴重的材料微觀組織變異 2。以發電廠與 LNG 接收站廣泛使用的奧斯田鐵不銹鋼（如 304 或 316L 系）為例，當 HAZ 的材料在冷卻過程中經過 450°C 至 850°C 的「敏化溫度區間（Sensitization Range）」時，過飽飽的碳原子會與鉻原子在晶界處結合，析出碳化鉻（Cr23C6）。此一析出現象會大量消耗晶界周圍的鉻元素，形成所謂的「貧鉻區（Chromium-Depleted Zone）」。

當具備貧鉻區的銲接管線暴露於充滿鹽霧的濱海 C5-M 環境時，空氣中的氯離子會輕易穿透微弱的表面鈍化膜，針對貧鉻區發動局部微電池電化學攻擊。晶界作為陽極被快速溶解，引發毀滅性的晶間腐蝕（Intergranular Corrosion）與深層孔蝕（Pitting Corrosion）。此外，銲接成型後，銲趾（Weld Toe）與銲根（Weld Root）處不可避免地存在幾何不連續性，這些微小的缺口效應會產生極高的應力集中因子（Stress Intensification Factor, SIF）1。結合銲接冷卻收縮所殘留的強大拉伸熱應力，這三者（貧鉻區、氯離子環境、拉伸應力）的疊加，精準滿足了誘發氯化物應力腐蝕開裂（Cl-SCC）的所有臨界條件1。實證研究與破壞性檢驗指出，銲接管線在服役數年後，其 HAZ 區域的局部劣化與裂紋萌生速率，可達正常均質母材的數倍甚至十倍以上，成為整個管網系統中最脆弱的失效熱點。

2.2 冷作彎管變形區之加工硬化與殘留應力特徵

相較於銲接伴隨的高溫冶金破壞，冷作彎管是在遠低於材料再結晶溫度的室溫環境下，利用 CNC 伺服馬達驅動模具對管件進行純機械塑性變形。在彎曲成型的物理過程中，管線外弧側（Extrados）承受強烈的拉伸應力而產生壁厚減薄（Wall Thinning），而內弧側（Intrados）則承受壓縮應力，可能導致壁厚增厚或出現微觀褶皺趨勢 1。

此一塑性變形過程會引發顯著的「加工硬化（Work Hardening）」或稱冷作硬化現象。隨著晶格內部差排（Dislocation）密度的急遽增加與相互糾纏，彎管變形區域的局部降伏強度（Yield Strength）會被大幅推高。然而，加工硬化的代價是在管壁內部遺留下複雜且多軸的殘留應力場（Residual Stress Field）。高解析度有限元素分析（FEA）揭示了冷彎殘留應力在管壁內部的空間異質性：在業界傳統的 3D 短半徑彎管（彎曲半徑為管徑的 3 倍）模型中，中性軸內側表面及近表面層會產生極其驚人的拉伸殘留應力，其主應力峰值可高達 380 MPa6。對於 316L 不銹鋼而言，此數值已遠遠超越其在未加工狀態下的初始降伏強度（約 260 MPa），意味著該區域的材料在成型後處於高度的彈塑性拉伸狀態。相對地，外弧側由於在彎曲時被極度拉伸，在周圍材料試圖回彈（Springback）的擠壓下，最終形成了約 -250 MPa 的壓縮殘留應力層 7。

儘管存在高額的殘留應力，冷作彎管在抗蝕效能上的最大優勢在於其「完美的冶金組織連續性」。由於全程未經歷任何高溫熱循環，管材內部不會發生碳化物析出與有害相變，表面的氧化鉻鈍化膜得以保持化學上的完整性。只要能透過適當的幾何設計或後續熱處理來控制變形區的力學狀態，其在濱海高鹽分環境下抵禦點蝕與晶間腐蝕的效能，遠遠優於充滿缺陷的傳統 HAZ 8。

2.3 幾何曲率設計對應力場與低溫自我保護機制之二階效應

為進一步抑制冷作變形區的殘留應力並優化流體力學性能，工程實務上可透過增大彎曲半徑來改變初始應力分配。當管線轉向由傳統的 3D 短半徑擴展至 5D 長半徑時，力學模擬證實了顯著的應力舒緩效應。由於彎曲曲率較小，截面變形受到的約束相對減弱，5D 彎管內側的拉伸殘留應力峰值可從 380 MPa 下降至約 260 MPa，降幅達 31%。同時，管線橫截面的最大橢圓率（Ovality）亦可從逼近 ASME 規範上限的 4.8%，大幅縮減至僅 1.6%7。這種空間異質性殘留應力的消解，直接削弱了應力腐蝕開裂與疲勞裂紋萌生所需的初始驅動力。

此外，針對 CCPP 附屬之極低溫 LNG 傳輸管網（操作溫度達 -162°C），冷作彎管展現了獨特的材料科學防護機制。雖然管線在承受冷縮熱應力與內部殘留應力疊加時，理應面臨嚴重的疲勞折壽風險；但 316L 不銹鋼在降溫至 -162°C 以下時，會誘發麻田散鐵相變（Martensitic Transformation），使其極限抗拉強度（Ultimate Tensile Strength, Sut）倍增至 1200 MPa 以上。依據疲勞力學中的 Goodman 修正方程式定義，這種低溫強化的自我保護效應，極大化地稀釋了高額平均應力對材料疲勞極限的削弱作用，成為極低溫管線在惡劣環境中得以維持長效存活的核心材料科學原理 7。

三、 結合 ASME B31.1 與 B31.3 規範之冷彎後熱處理（PBHT）決策準則

對於高能管線工程而言，冷作變形後是否需要執行彎後熱處理（Post-Bend Heat Treatment, PBHT）或退應力熱處理（Stress Relief Heat Treatment, SRHT），是決定全壽期成本、專案時程與最終材料可靠度的絕對關鍵。感應熱彎與爐內熱處理需要耗費大量電能，並會產生氧化皮（Scale），後續需進行噴砂除鏽，這大幅增加了物流與檢驗成本9。美國機械工程師學會（ASME）頒布的 B31 壓力管線規範委員會，依據不同工業應用場景的風險容忍度，制定了兩套截然不同的規範框架。

3.1 ASME B31.1：動力管線基於實體尺寸極限值之確定性要求

ASME B31.1 規範主要涵蓋發電廠高溫高壓蒸汽系統、集中供熱系統以及鍋爐外部管線（Boiler External Piping）。由於發電設施的非預期失效可能導致極嚴重的公共安全與經濟損失，B31.1 的設計哲學深深建立在「極高可靠性」之上，其採用的安全係數（Factor of Safety）高達 4.0，相較於其他規範更為保守且具備高度指令性11。

在 B31.1 框架下，對於冷作彎管的熱處理決策主要集中於第 129.3 節，其判定基準完全依賴「材料類別（P-Number）」與「物理尺寸（管徑與壁厚組合）」，而非加工過程的形變量：

  • 碳鋼（P-No. 1 材料）： 對於 A106 Gr.B 等碳鋼，規範明確指出，若冷作彎曲與成型之管線名義壁厚達到或超過 3/4 英吋（0 mm），則強制要求在安裝前進行退應力熱處理。建議之熱處理溫度範疇落在 595°C 至 650°C 之間 9。
  • 鐵素體合金鋼（P-No. 4, P-No. 5A 材料）： 針對動力管線常見的25Cr-0.5Mo（如 P11）與 2.25Cr-1Mo（如 P22）等高溫合金鋼材料，只要公稱管徑（NPS）大於或等於 4 英吋，或者壁厚大於或等於 1/2 英吋（12.5 mm），皆強制要求實施 PBHT（如完全退火或正火加回火）。P11 的建議處理溫度為 650°C 至 705°C，而 P22 則為 675°C 至 760°C 9。
  • 高階蠕變強度增強型材料（CSEF）： 針對如 P91 等先進高溫材料（P-No. 15E），最新版本的規範引入了更嚴苛的溫控要求，由於其在高溫下對微觀晶格缺陷極度敏感，冷彎造成的晶粒錯位將大幅加速潛變空洞的形成，因此必須嚴格執行特定升降溫速率的亞臨界回火熱處理 11。

相反地，對於尺寸與厚度小於上述嚴格極限值的碳鋼與鐵素體合金鋼管線，B31.1 規範（如條文 129.3.3 所述）正式允許在免除熱處理的「As-Bent（彎後原態）」條件下直接投入服役9。

3.2 ASME B31.3：製程管線基於纖維伸長率之效能導向機制

ASME B31.3 規範主要適用於化工廠、煉油廠以及極低溫 LNG 接收站的製程管線系統。其設計哲學在於「成本與性能的平衡」，採用了較具經濟性的 3.0 安全係數，並賦予業主與工程設計師較大的裁量權，以應對千變萬化的化學流體特性 11。相較於 B31.1 的死板厚度規定，B31.3 第 332.4.2 節將 PBHT 的觸發條件科學化地與加工過程的「極限纖維伸長率（Maximum Calculated Fiber Elongation, ε）」掛鉤 11。

在純彎曲幾何力學中，最大纖維伸長率 ε 的工程近似公式定義為：

ε=rmean/Rbend ×100%≒D/2R×100%

其中 D 為管線外徑，R 為中線彎曲半徑 17。

根據規範要求，針對 P-No. 1 至 P-No. 6 的材料，若冷彎後計算所得的最大纖維伸長率超過該材料規範所規定之「最小基本伸長率」的 50%，則強制要求執行 PBHT。然而，B31.3 同時提供了一項極具彈性的豁免條款：若製造商能夠透過嚴謹的工法評定程序證明，在成形完成的狀態下，受拉伸變形最嚴重的材料區域仍能保留至少 10% 的伸長率（Retained Elongation），即可合法豁免這項熱處理要求5。實務上，保留伸長率可透過材料測試報告（MTR）中的總伸長率減去彎曲伸長率來計算檢驗 5。

此外，在極低溫操作環境（如 LNG 傳輸）的應用中，規範存在著另一套複雜的交叉豁免邏輯。依據條文，對於任何需要進行低溫衝擊試驗的材料，若彎曲後的計算纖維伸長率大於 5%，理應強制執行熱處理 16。若以業界推廣的 3D 彎管（R=3D）為例，代入公式計算可得極端纖維伸長率 ε≒1/6≒16.7% 16。既然 16.7% 遠大於 5% 的法規極限值，字面解讀似乎所有 LNG 冷彎管皆需熱處理。然而，依據 B31.3 第 323 節與 Table 323.2.2 之規定，對於符合特定條件的超低碳奧斯田鐵不銹鋼（如 304L、316L、316LN），只要母材未發生有害相析出、碳含量受控且銲接材料符合低鐵素體（Ferrite Number）要求，其在低至 -196°C 或更低的極端環境中，是可以直接豁免衝擊試驗的 16。既然材料本身已被豁免衝擊試驗，則上述「因需衝擊試驗且應變大於 5% 而強制熱處理」的從屬條款便自動失去了前提要件。這一法理邏輯的釐清，為工程界廣泛採納免除 PBHT 的 As-Bent（彎後原態）工法提供了無懈可擊的合規性基礎 16。

3.3 臨界變形率之設定與熱處理介入決策之實務建議

綜合解析兩部國際規範，專案管理團隊在規劃 CCPP 廠區管線時，應依據流體特性、操作溫度與材料冶金性質，精準設定臨界變形率。對於主蒸汽系統的 P91 級蠕變強度增強型材料，無論變形量多微小，均應毫無例外地執行亞臨界回火，以消弭潛變空洞的溫床 11。而對於給水系統與燃料氣系統等中小口徑之碳鋼或不銹鋼管線，建議全面導入 5D 長半徑彎管設計。此舉不僅能將最大纖維伸長率嚴格控制在 10% 以下，且能輕易通過 B31.3 的 10% 殘餘伸長率驗證，成功實現「零熱處理、零銲縫」的高效潔淨製程，從源頭切斷氧化皮污染與熱處理能耗的產生 11。

四、 全壽期成本（LCC）量化模型建構與經濟效益交叉點解析

儘管冷作彎管在抗蝕可靠度與流體動力學上具備壓倒性的技術優勢，但業界大規模推廣的最大阻力，往往在於採購高階 CNC 彎管設備與專用模具所帶來的龐大初期資本支出（CAPEX）2。為科學且精確地評估其真實經濟效益，本報告建構了長達 30 年期的全壽期成本（LCC）數學折現模型。該模型將初期的建置資本支出與數十年的營運維護支出（OPEX）進行動態合併，藉以尋找兩種工法在經濟學上的黃金交叉點 20。

4.1 數學模型邊界條件與參數假設

為確保計算之代表性，本研究選定一段在 CCPP 與 LNG 接收站中常見之規格：總長度 500 公尺、管徑 8 吋（NPS 8, Schedule 40）之 316L 超低碳沃斯田鐵不銹鋼傳輸管線。模型設定貼現率（Discount Rate, r）為 5%，評估壽命（years）為 30 年。LCC 之淨現值（NPV）計算公式定義為：

LCCNPV=CAPEX+∑(t=1)30(OPEXt)/(1+r)t

方案 A：傳統 1.5D 電銲彎頭

  • 幾何配置： 每產生一個 90 度轉向，需要採購 1 個1.5D 短半徑彎頭，並於現場進行 2 道對接電銲。
  • CAPEX 固定成本： 基礎銲接機具、氣體供應與基本工裝設定為 $15,000 USD。
  • CAPEX 邊際成本： 每道銲口需耗費 $650 USD，涵蓋坡口加工、對位、高階氬銲人工成本，以及強制性之射線探傷（RT）或超音波探傷（UT）與染透檢驗（PT）等非破壞檢測費用 21。
  • OPEX 維護成本： 在濱海 C5-M 腐蝕環境下，銲道及其熱影響區因塗層易劣化，每 5 年必須進行一次強制性的除銹、重新塗裝與 UT 厚度抽檢，單次維護成本設定為 $120 USD/銲口 7。
  • OPEX 風險成本： 由於銲接殘留應力與孔蝕風險，單一銲口在頻繁熱機循環下的年均洩漏或破裂機率估計為0.08%（0.0008）。一旦發生洩漏導致 CCPP 機組被迫非計畫性停機，單日災難性停機損失高達 $150,000 USD（約合新台幣 450 萬元）20。此外，法規要求每年需對法蘭與銲縫進行揮發性有機物（VOC）逸散洩漏監測，亦衍生常態性支出 20。

方案 B：5D CNC 冷作彎管

  • 幾何配置： 每個 90 度轉向皆由母管直接一體成形，徹底消滅轉向節點之銲縫。
  • CAPEX 固定成本： CNC 旋臂式冷彎機、大型專用芯棒（Mandrel）、模具組以及前期工法評定（PQT）費用極高，設定為 $120,000 USD 2。
  • CAPEX 邊際成本： 進入量產階段後，高度自動化的 CNC 作業使得單次彎曲成本劇降至 $180 USD/彎管，且完全免除了後續的 RT 探傷檢驗與銲渣清理 7。
  • OPEX 維護成本： 由於全線無 HAZ 且保有均質鈍化膜，抗蝕能力等同直線母材，維護週期可放寬至每 15 年一次的常規外觀檢視，設定為 $30 USD/彎管 21。
  • OPEX 風險成本： 消除了人為銲接缺陷與應力集中熱點，冷彎變形區的年均失效機率極微，保守設定為01%（0.0001）7。

4.2 LCC 成本交叉點與長期敏銳度分析

將上述參數代入動態折現模型，針對管線轉向數量（N）進行敏感度疊代模擬，兩種工法的淨現值（NPV）對比詳列於下表：

管線轉向數量 (N) 銲口數量 (2N) 方案 A (傳統銲接) LCC (USD) 方案 B (冷作彎管) LCC (USD) LCC 累計淨差額 (USD) 經濟效益評估
10 20 $71,570 $124,319 -$52,748 尚未回收設備投資
20 40 $128,141 $128,639 -$497 極度逼近至成本臨界點
21 42 $133,798 $129,071 +$4,727 達到黃金交叉點
30 60 $184,712 $132,958 +$51,753 規模經濟浮現
50 100 $297,853 $141,597 +$156,255 獲利幅度顯著擴大
100 200 $580,707 $163,195 +$417,511 絕對的壓倒性優勢
200 400 $1,146,415 $206,391 +$940,023 節省近百萬美元

深度分析上述數據流可知，真實的經濟成本交叉點精準地落在第 21 個彎管轉向處7。這意味著，只要一項工程專案中包含超過 21 個管線轉向需求，採用初期重資本投資的 CNC 冷作彎管工法，其整體經濟效益便會隨著邊際效應的遞延而反超傳統銲接。

若將此模型套用於前述 500 公尺長、包含 68 道轉向的 316L 管線實際情境：傳統銲接方案需建置 68 個彎頭與 136 道銲口，而冷作彎管方案僅需在管段銜接處進行少量直管對銲（約 12 道），實質銲道數量削減率高達 82.35%12。由於大量物理接點的消除以及高階技術勞動力（氬銲工、檢測員）需求的銳減，建置資本支出（CAPEX）大幅下降約 70.06% 12。

在長達 30 年的營運期（OPEX）內，效益差異更為驚人。傳統方案的 30 年 VOC 逸散洩漏監測費用高達 $20,400 USD，而冷彎方案僅需 $3,600 USD；每 5 年的 UT 抽檢維護負擔亦從 $12,240 USD 劇降至 $2,160 USD；而最為關鍵的熱疲勞斷裂與非預期停機風險成本，更是從 $17,000 USD 斷崖式下跌至 $3,850 USD12。 綜合加總，30 年營運期內的 OPEX 從傳統銲接的 $49,640 USD 縮減至 $9,610 USD，降幅高達 80.64%。就整體 LCC 而言，方案 A 總成本約 $106,950 USD，方案 B 總成本約 $26,766 USD，在區區 500 公尺的管線段中，即可為業主創造出 $80,183.6 USD 的淨利潤空間，淨 LCC 節省率達 74.97% 12。若將此一經濟模型等比例放大至整座燃氣複循環發電廠（CCPP）或大型 LNG 接收站（主支管線總長動輒達數十公里），其長期省下的維運與建置資本紅利，將達到令人咋舌的數千萬美元規模。

五、 實務案例驗證：潁璋工程於興達與台中 CCPP 專案之數位化冷彎應用

為充分印證前述理論模型與經濟數據之真確性，本段落以國內指標性的能源轉型建設——「興達」與「台中」燃氣複循環發電廠（CCPP）建廠專案為實務檢驗對象。此兩大電廠在管線工程上，深度導入了由「潁璋工程（YZ Pipe Bending）」所提供之先進 CNC 冷作彎管工法與高階數位雙生技術，在解決長年工程痛點的同時，取得了卓越的專案時程與成本管控綜效 22。

5.1 小口徑管線（Small Bore Piping）之振動疲勞徹底消除

在傳統的火力與核能發電廠配置中，2 英吋（NPS 2）以下的小口徑管線（Small Bore Piping）如微血管般密佈於全廠，廣泛應用於儀表取樣、排氣、洩水與傳感器連接系統 4。由於管徑微小，這些管線多採用套筒銲接（Socket Welds）來代替全滲透對接銲。然而，由於此類小口徑管線往往直接連接於大型旋轉機具（如飼水泵、汽輪機與壓縮機），長期承受著泵浦運轉帶來的高頻機械振動與流體壓力脈動 4。

國際原子能總署（IAEA）與美國電力研究所（EPRI）的長期文獻與失效統計皆不約而同地指出，發電廠中高達 80% 的高週振動疲勞（High-Cycle Vibration Fatigue）失效事故，均發生在小口徑套筒銲的銲根（Weld Root）與銲趾（Weld Toe）處 16。這些微小的未銲透間隙或銲趾咬邊，在持續的交變應力作用下迅速萌生疲勞裂紋並貫穿管壁，導致放射性或高溫高壓流體洩漏，進而迫使機組降載甚至非計畫性停機 4。

在興達與台中 CCPP 的專案執行中，潁璋工程憑藉其加工能力（涵蓋 0.5 吋至 8 吋管線），大刀闊斧地將廠區內龐雜的小口徑管線全面改用 CNC 冷作彎管設計替代 22。透過冷彎一體成型的平滑過渡，徹底消除了套筒銲接特有的幾何不連續性與根部微觀裂紋源，應力流線得以順暢分佈。此一革命性的決策，不僅免除了數以萬計的現場動火作業與 NDT 檢測，更從物理根源上拔除了機組長期運行下的高週疲勞斷裂隱患，極大化提升了整體電廠的運作可靠度 4。

5.2 數位雙生架構與 CNC 自動化模型之無縫對接

潁璋工程在興達與台中電廠專案中，更進一步展現了符合工業 4.0 理念的數位化管網製造流程。在傳統配管工法中，管線的放樣與彎折高度依賴資深技師的個人經驗與現場手工測量，不僅效率低下、廢料率高，且極易產生累積人為誤差，導致現場組裝時發生法蘭不對位或空間干涉 24。

在導入現代化的數位工作流程後，工程統包商（EPC）的設計團隊利用高階 3D 廠區佈置軟體（如 SmartPlant 3D）或管系可撓性應力分析軟體（CAESAR II）完成精密管網設計。設計完成後，系統會直接匯出標準化的配管組件文件（Piping Component File, PCF）24。這份蘊含了三維空間座標、外徑、壁厚、材料規格及精確彎曲角度的純數位履歷，會透過工業網路直接匯入潁璋工程預製工廠內的 CNC/NC 彎管機控制大腦中 10。

CNC 伺服系統在接收數據後，會結合資料庫中預先建立的材料彈性回彈（Springback）曲線與動態延伸率參數，經由內部演算法自動計算出驅動伺服馬達所需的精確推進距離、夾模咬合壓力與三維旋轉扭矩。此一由虛擬模型直接驅動實體機具的無縫對接機制，實現了「所設計即所製造」的零誤差自動化生產 10。這不僅排除了圖紙轉換過程中的資訊失真，大幅減少材料報廢，更為建廠專案的進度管控提供了極高的可預測性，徹底避免了現場高空銲接修改帶來的公安風險與進度延宕。

5.3 預測性維護（Predictive Maintenance）之高階熱流運算應用

對於 CCPP 中極為核心的厚壁高溫主蒸汽管線（如採用 P91 或 P92 蠕變強度增強型材料），複循環機組的營運特性要求其具備配合電網調度的快速升降載（Cycling）能力。頻繁的啟停使得數十甚至上百毫米厚的管壁內部，承受著極度劇烈的瞬態熱機械應力（Thermal-Mechanical Stress）10。高溫蒸汽在管內的熱量傳遞至外壁存在明顯的時間滯後，加上流體自身的熱分層效應，導致管線內外壁在瞬間產生巨大的溫度梯度。傳統僅於管外壁安裝實體溫度計的監測手法，根本無法真實反映管線內部正在經歷的劇烈熱衝擊與疲勞損傷 10。

為克服此一「內壁難以全面實體測溫」的千古工程難題，潁璋工程與技術團隊共同於冷作彎管專案中導入了最高階的數位雙生（Digital Twin）監測架構。其運作機制在於管線關鍵受力節點（例如冷作彎管的外弧側）佈建非侵入式的熱電偶感測陣列，並將這些高頻率採集的外部邊界條件數據，即時透過物聯網傳輸至雲端計算中心 10。

雲端運算核心融合了計算流體力學（CFD）模型與高階的「非線性熱傳導逆運算（Inverse Heat Transfer Analysis）」演算法，能夠精準且即時地「反算」出厚壁管線內壁的三維溫度分佈場與真實應力狀態 10。透過此數位雙生平台，電廠運營商得以即時監控機組在經歷每一次極速升降載時，冷作彎管內壁所累積的熱機械疲勞與微觀潛變消耗率。這項技術的落實，使得電廠高能管線的管理策略，從被動等待洩漏的「事後檢修（Reactive Maintenance）」跨時代地躍升為「預測性維護（Predictive Maintenance）」。管理層如今能夠在微觀潛變裂紋匯聚成宏觀毀滅性斷裂前，提前數月精準規劃局部檢修與材料替換，進而極大化資產的安全服役壽命，確保電力供應的絕對穩定。

六、 結論

本報告透過嚴謹的冶金腐蝕機理探討、宏觀材料力學分析、ASME 國際規範條文拆解，以及三十年期全壽期成本（LCC）折現數學模型，對濱海高能管線改用 CNC 冷作彎管工法替代傳統短半徑電銲彎頭之工程可行性進行了極度深度的剖析，並以興達與台中燃氣複循環發電廠（CCPP）為實例完成了實務驗證。綜合上述龐大數據與邏輯論證，提出以下核心學術發現與工程實務結論：

  1. 抗蝕防護與疲勞壽命之本質飛躍： 在嚴苛的濱海 C5-M 高鹽分環境下，傳統電銲產生的熱影響區（HAZ）由於貧鉻區的形成與殘留熱應力疊加，極易誘發晶間腐蝕與致命的應力腐蝕開裂（Cl-SCC）。冷作彎管因全程未經高溫熱循環，完美保留了母材的冶金連續性與鈍化膜；若在幾何設計上搭配 5D 長半徑曲率，更可將內弧側拉伸殘留應力峰值降低 31%，從物理根源上阻斷了氯離子侵蝕與小口徑管線高週振動疲勞的破壞鏈條。
  2. 法規合規性之智慧決策與資源最佳化： ASME B31.1 與3 針對管線熱處理展現了從確定性極限值到效能導向的不同防護哲學。透過精算成型極限纖維伸長率，並善用 B31.3 中「保留 10% 伸長率」以及「極低溫超低碳不銹鋼免除衝擊試驗」的交叉豁免條款，專案工程師可在完全合法合規的前提下，安全免除龐大且耗時的彎後退應力熱處理（PBHT），從而顯著降低設備加工成本、消除氧化皮污染風險並實質減少龐大的能源消耗。
  3. 壓倒性之 LCC 經濟優勢與規模紅利： 動態折現數學模型不容置疑地證實，儘管初期引進 CNC 彎管機具與工法評定之資本支出（CAPEX）高昂，但由於冷彎工法徹底消除了海量的非破壞檢測（NDT）費用、長期的除銹塗裝維護以及災難性停機風險，其 LCC 成本交叉點極低（僅需區區 21 個彎曲轉向）。以一段 500 公尺的管線為例，冷作彎管即可省下64% 的長期營運支出（OPEX），全壽期成本淨節省率高達 74.97%。
  4. 工業4.0 數位雙生之完美實踐： 興達與台中電廠的實務案例強而有力地表明，透過 PCF 數位檔案與 CNC 彎管伺服機具的無縫對接，以及數位雙生（Digital Twin）逆運算熱傳技術的深度導入，冷作彎管早已超越了一項單純的冷作金屬加工工法。它已蛻變為驅動現代化發電廠邁向智慧化預測性維護，並具體實踐 ESG 永續發展目標（大幅減廢、極致節能、降低碳排）的關鍵戰略工程方案。

綜上所述，在面對日益極端的濱海環境與嚴苛的電網調度需求時，全面以冷作彎管工法替代傳統電銲工法，不僅在材料物理極限與國際法規依據上具備絕對的可行性，更是為能源產業創造巨大生命週期經濟紅利的必然發展趨勢。
