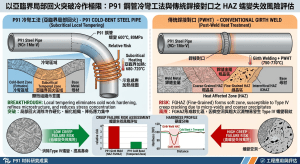

以亞臨界局部回火突破冷作極限：P91 鋼管冷彎工法與傳統銲接對口之 HAZ 蠕變失效風險評估 (Overcoming Cold Working Limits via Subcritical Local Tempering: HAZ Creep Failure Risk Assessment of P91 Steel Pipe Cold Bends versus Conventional Welded Joints)

/ Uncategorized / 作者:

緒論：超臨界機組之材料困境與技術轉向

在全球追求高效率與低排放的能源轉型過程中，超臨界（Supercritical, SC）與超超臨界（Ultra-Supercritical, USC）火力發電廠以及高端石化高溫製程，對高溫高壓管線系統的材料提出了極端的要求。在這些嚴苛環境中，組件需長期承受 550°C 至 625°C 的高溫與劇烈的系統應力，材料的高溫蠕變抗性（Creep Resistance）與熱疲勞壽命（Thermal Fatigue Life）成為決定電廠資產完整性的核心關鍵1。

ASTM A335 Grade P91（改良型 9Cr-1Mo-V-Nb 鋼）憑藉其優異的高溫持久強度、優良的抗氧化性及較低的熱膨脹係數，成功取代了傳統的 P22（2.25Cr-1Mo）低合金鋼，成為現代高溫管線的標準材質1。相較於傳統鋼材，P91 的應用允許管壁大幅減薄高達三分之二，不僅使組件總重量與材料成本顯著降低，更因管壁減薄改善了熱傳導與熱應力分佈，使組件的熱疲勞壽命躍升 10 至 12 倍，同時將抗氧化極限提升約 55.6°C，為系統工程設計帶來了革命性的突破4。

然而，工業界的長期服役經驗揭示了 P91 材料極其脆弱的另一面。P91 的卓越高溫性能並非僅源自化學成分的固溶強化，而是極度依賴於其經歷精密熱處理後所形成的「回火馬氏體（Tempered Martensite）」微觀組織，以及奈米級碳氮化物的精準釘扎效應1。任何在管線製造、銲接或冷熱加工過程中所引入的熱歷史偏差或機械應變，若未經嚴格且正確的熱處理程序消除，皆會引發微觀結構的崩潰。

在傳統的管線建置中，管線的幾何轉向依賴預製的標準彎頭（Fittings）並透過環口銲接（Girth Welds）連接，這必然會產生銲接熱影響區（Heat-Affected Zone, HAZ）。過去四十年的工程實踐與學術研究一致表明，P91 鋼的 HAZ 在高溫服役下極易發生被稱為「第四型（Type IV）」的早期蠕變開裂1。Type IV 開裂潛伏期長，但裂紋一旦成核便迅速串連，導致組件的蠕變壽命可能驟降至母材的 20%，成為懸在發電廠運營者頭頂的隱形危機8。

為徹底規避銲接 HAZ 帶來的 Type IV 開裂宿命，現代高端管線預製工廠開始大規模導入 CNC 冷作彎管工法（Cold Bending），以單一無縫的冷彎管段取代傳統的銲接彎頭4。冷彎技術因其「無熱輸入」的物理特性，從根本上消除了熔合線與傳統 HAZ 的形成。

然而，技術的轉換並非毫無代價：冷作加工不可避免地在金屬內部引入了龐大的塑性應變與極高的差排密度（Dislocation Density）。這些殘餘的應變能若不加以釋放，同樣會成為高溫服役下驅動材料軟化與蠕變劣化的定時炸彈7。為此，美國機械工程師學會（ASME）在即將於 2026 年強制執行的 B31.1 與 BPVC Section I 規範中，針對 P-No. 15E（含 P91）材料冷彎後的應變極限做出了重大更新，強制規定必須在特定的亞臨界溫度區間（730°C 至 775°C）內進行嚴格的退應力熱處理（Stress Relief Heat Treatment, SRHT），以期在不破壞相態的前提下恢復材料韌性7。

基於上述背景，本研究報告將深入剖析 P91 鋼材的冶金基礎，並定量比較傳統銲接 HAZ 之 Type IV 開裂風險與冷作彎管的應變劣化機制。接著，藉由探討亞臨界局部回火的微觀修復原理，論證如何精準規避高溫奧氏體化（Re-austenitization）與過度軟化（Over-tempering）之災難，結合最新的非破壞性檢測（NDE）策略與台灣產業界的實際應用範例，建立一套適用於先進能源基礎設施的 P91 鋼管生命週期風險評估模型。

一、 P91 鋼之冶金基礎與微觀組織熱力學

P91 鋼材的開發歷史可追溯至 1970 年代美國橡樹嶺國家實驗室（ORNL）對 9Cr-1Mo 鋼的改良。透過精確控制化學成分與熱處理工法，P91 確立了其在蠕變強度增強型鐵素體鋼（CSEF）中的指標性地位1。要深入理解其高溫強度的本源，必須先從其階層式的微觀結構與多重強化機制著手。

1.1 階層式馬氏體組織與相變控制

P91 的標準製造程序高度依賴「正火與回火（Normalizing and Tempering, N&T）」的熱歷史。材料首先被加熱至 1038°C 至 1080°C 的單相奧氏體區（Austenite phase region），確保碳化物與合金元素充分固溶於基體中，隨後藉由空氣冷卻至 204°C 以下，使面心立方（FCC）的奧氏體經由無擴散相變，完全轉化為體心四方（BCT）的未回火馬氏體4。隨後，材料必須在 730°C 至 800°C 之間進行高溫回火，這使得過飽和的碳原子得以析出，並使基體回復為體心立方（BCC）結構，形成兼具高強度與良好韌性的「回火馬氏體」4。

在微觀尺度上，這種回火馬氏體呈現出極度複雜的階層式幾何拓撲結構：原奧氏體晶界（Prior Austenite Grain Boundaries, PAGB）內部分割出多個封包（Packets），封包內部由具有相同慣習面的區塊（Blocks）組成，而區塊再進一步細分為具有極高差排密度的板條（Laths）2。這種階層結構遵循理想的 Kurdjumov-Sachs (K-S) 晶體取向關係（Orientation Relationship），為材料提供了強大的晶界與亞晶界強化基礎2。

1.2 雙重析出強化與差排釘扎機制

除了馬氏體板條本身的位錯森林強化（Dislocation forest strengthening）外，P91 的蠕變阻抗本質上源於兩種關鍵析出相的協同釘扎效應（Pinning Effect）： 首先是富含鉻（Cr）、鐵（Fe）與鉬（Mo）的 M23C6 碳化物。這些平均尺寸約在數十至數百奈米間的顆粒，主要在回火過程中沿著原奧氏體晶界（PAGB）與板條邊界（Lath boundaries）非均勻析出。

它們如同微觀尺度的錨，在高溫應力作用下強烈阻礙晶界滑移（Grain Boundary Sliding）與板條邊界的遷移，防止亞晶粒粗化1。 其次是極其細微的 MX 型碳氮化物。透過微合金元素釩（V）與鈮（Nb）與碳、氮的結合，形成細小（通常小於 50 奈米）且均勻分佈於馬氏體板條內部基體的V(C,N) 或 Nb(C,N)析出物。MX 相在 600°C 下具有極高的熱力學穩定性，能強烈釘扎基體內部的可動差排（Mobile dislocations），大幅降低了穩態蠕變速率1。

1.3 臨界相變溫度 (AC1 與 AC3) 的異質性與量測偏差

在理解了 P91 的基礎微觀結構後，後續不論是銲接熱影響，或是人為的銲後/冷彎後熱處理，P91 的相變溫度都是決定材料生死的紅線。材料的下臨界溫度（AC1，即奧氏體開始形成的溫度）與上臨界溫度（AC3，即鐵素體完全轉變為奧氏體的溫度）不僅受到化學成分波動的強烈影響，更取決於量測技術的解析度。

研究指出，化學成分中的鎳（Ni）與錳（Mn）作為強烈的奧氏體穩定元素，當兩者質量百分比總和增加時，會顯著壓低 AC1 溫度5。當 Ni+Mn 含量超過 1.5% 時，AC1 甚至可能驟降至 785°C 以下，這使得熱處理的安全溫度視窗被極度壓縮17。 更具啟發性的是，對於相變溫度的測定方法學，學術界發現了顯著的偏差。傳統工程界廣泛依賴的膨脹儀（Dilatometry）測試，假設熱膨脹係數在相變前為常數，測得 P91 母材的 AC1 與 AC3 分別約為 817°C 與 880°C18。

然而，採用高解析度中子粉末繞射（Neutron Powder Diffraction）技術監測晶格參數與相比例的動態演化時，精確測得的 AC1 為 800°C 至 805°C，AC3 為 885°C 至 890°C9。中子繞射所揭示的 AC1 溫度比傳統膨脹儀數據低了近 20°C，這一落差暗示了許多工業界採用的 760°C 甚至 780°C 高溫回火工法，其安全裕度（Safety Margin）遠比預期來得薄弱，可能已在不知不覺中使材料觸及再奧氏體化的危險邊緣7。

二、 傳統銲接 HAZ 之微觀劣化與 Type IV 開裂模型

上述 P91 優異但敏感的微觀組織，在面對管線預製的傳統工法時面臨了嚴峻的挑戰。傳統管件連接高度依賴多道次的鎢極惰性氣體保護銲（GTAW）或銲條電弧銲（SMAW）16。巨大的熱輸入在銲道兩側形成了微觀組織與力學性質急遽變化的熱影響區（HAZ），這正是 P91 鋼長期高溫服役下最致命的弱點。

2.1 HAZ 冶金分區的奈米級解析

為釐清 HAZ 內部的異質結構，近期的電子背向散射繞射（EBSD）與場發射掃描式電子顯微鏡（FESEM）研究對單道銲接模擬與實際銲接接頭進行了定量表徵16。根據銲接峰值溫度的不同，HAZ 可細分為三個微觀結構截然不同的次區域：

  1. 粗晶熱影響區（CGHAZ）： 緊鄰熔合線，其經歷的峰值溫度遠高於 AC3（約 1100°C 至 1300°C）。高溫使原奧氏體晶粒發生嚴重粗化，EBSD 量測顯示其原奧氏體晶粒（PAG）尺寸可達 20 μm 至 36 μm。儘管晶粒粗大，但此區的冷卻速率極快，形成了高差排密度的變形晶粒（變形晶粒面積分數高達1%），並保留了較高比例的細小 MX 碳氮化物，因此在蠕變測試中仍能維持較高的強度22。
  2. 細晶熱影響區（FGHAZ）： 經歷的峰值溫度剛好略高於 AC3（約 900°C 至 1100°C）。原有的組織剛完成奧氏體化，但未有足夠的熱力學時間與驅動力使晶粒成長。冷卻後形成了極細小的組織，EBSD 測得其平均晶粒尺寸僅約22 μm（PAG 尺寸約 5 μm）。此區域同時包含了晶界內未完全溶解的粗大 M23C6 碳化物與馬氏體板條內新成核的細小 M23C6 顆粒。
  3. 亞臨界熱影響區（Inter-critical HAZ, ICHAZ）： 位於 HAZ 的最外緣，峰值溫度介於 AC1 與 AC3 之間（約 800°C 至 900°C）。此處材料發生了「部分奧氏體化」，原有的回火馬氏體僅有局部轉變為奧氏體，未溶解的 M23C6 碳化物在高溫下發生粗化。冷卻後，微觀組織呈現新生的未回火馬氏體（或部分鐵素體）與過度回火的舊馬氏體板條混合的高度異質狀態16。

2.2 破解 Type IV 開裂的力學與冶金耦合機制

正因為 HAZ 內存在上述極端的組織梯度，引發了所謂的 Type IV 開裂。此現象特指發生在 P91 銲接接頭 HAZ 中，伴隨極小總橫向應變（Total cross-weld strain）的早期脆性蠕變破裂1。過去學術界對於 Type IV 究竟發生在 FGHAZ 還是 ICHAZ 存在廣泛爭議，但最新的奈米壓痕（Instrumented Indentation）測試與核平均錯位（Kernel Average Misorientation, KAM）分析徹底解開了這個謎團16。 高解析度量測證實，緊鄰 ICHAZ 的 FGHAZ 邊緣展現出最大的局部應變差異（KAM 值達 0.92°），且具有高達 14.4% 的再結晶晶粒比例16。更重要的是，奈米壓痕測試在銲後、銲後熱處理（PWHT）及蠕變測試三個熱階段中，一致揭示了 ICHAZ 是整個跨銲道區域中位移最大、硬度最低的「絕對軟化區」23。

Type IV 破裂是微觀組織軟化與巨觀力學拘束協同作用的結果，其連鎖機制如下：

  1. 碳化物粗化與晶界滑移： 在 FGHAZ/ICHAZ 區域，細小的晶粒提供了大量的晶界與亞晶界。在 PWHT 與後續的 550°C-600°C 服役期間，原本應釘扎晶界的 M23C6 碳化物發生嚴重的 Ostwald Ripening（奧斯瓦爾德熟化）而粗大化，失去了釘扎效應1。同時，部分富 V/Nb 的 MX 相在銲接過程中溶解，冷卻後未能重新均勻析出，甚至被熱力學更穩定的 Z 相（Cr(V,Nb)N）吞噬，導致基體內部差排抗性崩潰1。這使得該區域在應力下極易發生晶界滑動（Grain Boundary Sliding）1。
  2. 高應力三軸度（Stress Triaxiality）拘束： 從巨觀連續介質力學來看，強固的銲道金屬（Weld Metal）與未受影響的母材（Base Metal）夾持著極度狹窄且軟化的 ICHAZ/FGHAZ。當系統承受內壓環向應力或軸向彎曲應力時，兩側的強勢區域會強烈拘束中間軟化帶的塑性變形，導致在 ICHAZ 內部產生極高的「應力三軸度」13。
  3. 空洞成核與瞬時開裂： 高應力三軸度與局部基體晶粒的變形，促使蠕變空洞（Creep Cavities）沿著失去保護的細小晶界迅速成核23。危險的是，這種空洞演化在蠕變壽命的前 70% 至 80% 階段極其緩慢且隱蔽，傳統的非破壞檢測難以察覺；但在壽命的末期，空洞會瞬間串連成宏觀的晶間裂紋，導致管線無預警爆裂10。

研究針對服役達 30,000 小時的 P91 鋼接頭進行二次蠕變測試（550°C至600°C），結果顯示隨溫度升高，材料從母材的延性斷裂模式加速過渡至 FGHAZ/ICHAZ 的 Type IV 脆性斷裂，且觸發斷裂模式轉變的極限值應力隨溫度升高而急遽下降20。針對此現象提出的雙常數 Larson-Miller (L-M) 預測模型證實，Type IV 開裂導致組件的潛變壽命可能僅剩未銲接母材的五分之一（20%），嚴重侵蝕了超臨界機組的設計壽命8。

評估維度 銲接熱影響區 (HAZ) – Type IV 開裂敏感區
微觀結構特徵 FGHAZ/ICHAZ 混合區：極細晶粒（~1.22 μm）、高再結晶比例、粗大  M23C6碳化物
力學環境 狹窄軟化帶受母材與銲道拘束，內部生成極高應力三軸度13
硬度演化 ICHAZ 在三個熱歷史階段（銲後、PWHT、服役後）皆呈現最低硬度
失效模式與檢測 潛伏期長（佔壽命 70-80%），晚期空洞瞬間串連開裂；常規 NDE 難以早期預警20
壽命折損量化 蠕變壽命最大可折損達 5 倍（相較於未銲接母材）8

三、 冷作彎管工法之應變熱力學與微觀結構破壞極限

為徹底解決上述傳統銲接帶來的致命缺陷，現代高端管線預製工廠轉向採用 CNC 冷作彎管（Cold Bending）工法。該技術在室溫（遠低於材料再結晶溫度與 AC1）下，利用強大的機械力將 P91 直管彎曲成型。其最核心的戰略價值在於「無熱輸入（No Heat Input）」，從物理層面上徹底拔除了熔合線與 HAZ，直接消滅了引發 Type IV 開裂的溫床4。然而，巨觀形狀的改變必然伴隨著微觀晶格的劇烈破壞，這引入了另一種形式的材料退化風險：冷作應變劣化（Strain-Induced Degradation）。

3.1 ASME 規範 2026 年修訂之應變極限模型

冷作加工會在管壁的纖維層中引入顯著的塑性應變。為防範應變誘發的材料脆化與蠕變劣化，2026 年強制執行的 ASME B31.1（Paragraph 129.3.4.1）對 P-No. 15E（含 P91/P92）材料的冷彎後處理做出了革命性的嚴格規範。新規範要求彎管最外層纖維的最大拉伸塑性應變（Outer fiber plastic strain, ε）必須以強制性幾何模型進行精確計算8：

ε(%)=r/R×100%

其中，r 為管材的標稱半徑（Nominal Radius，即OD/2），R 為彎管的中心線彎曲半徑（Centerline Bending Radius）。

以發電廠常見的 NPS 12 主蒸汽管進行 5D 冷彎（彎曲半徑為管徑的 5 倍）為例，其外側最大拉伸纖維應變高達 10.0% 至 11.0%16。根據規範，當計算應變率落在5% < ε ≦ 20% 的區間時，組件必須強制接受精確的退應力熱處理（SRHT），否則禁止上線服役8。

3.2 應變驅動的熱力學不穩定與組織崩解

若未經熱處理釋放 10% 級別的冷作應變，P91 鋼材在高溫蒸汽環境中將處於極端的熱力學不穩定狀態。其微觀組織的崩解機制涵蓋了以下連續的物理冶金過程1：

  1. 差排雪崩與應變能蓄積： 冷作變形導致金屬晶格嚴重畸變，內部差排密度激增數個數量級，晶粒沿應變方向被劇烈拉長1。這些交錯糾結的差排不僅導致材料產生宏觀的殘餘應力（增加應力腐蝕龜裂的風險），更在微觀層面積蓄了龐大的機械應變能（Stored Strain Energy）4。
  2. 加速的管芯擴散（Pipe Diffusion）與碳化物粗化： 在 550°C-600°C 的服役溫度下，龐大的應變能轉化為強大的熱力學驅動力。高密度的差排管芯提供了溶質原子（如碳、鉻、鉬）極速擴散的「高速公路」2。這會直接打破 M23C6 碳化物的穩定態，促使其發生異常迅速的粗化（Ostwald Ripening），從而喪失對晶界與板條邊界的釘扎保護能力9。
  3. 異常回復與多邊形化（Abnormal Recovery & Polygonization）： 失去釘扎保護後，為降低系統總能量，高密度的差排會自發性地發生攀移（Climb）並重新排列，形成低角度的次晶界。這個多邊形化過程最終會徹底抹除（Erasure）原本賦予 P91 高強度的馬氏體板條結構，使其轉變為等軸狀的肥粒鐵（Equiaxed Ferrite）次晶粒2。此外，變形也破壞了馬氏體與奧氏體間理想的 Kurdjumov-Sachs (K-S) 取向關係，進一步削弱了基體強度10。
  4. Laves 相的變異析出與脆化： 應變場亦會嚴重干擾合金元素的固溶強化效應。研究顯示，變形區域會促使富含鉬（Mo）與鎢（W）的 Laves 相（Fe2(Mo,W)）沿著原奧氏體晶界大量且異常地提早析出。在一項針對僅服役 20,000 小時便發生異常失效的 P91 主蒸汽管彎頭（設計壽命本為 100,000 小時）的分析中發現，異常再結晶將馬氏體板條分解為塊狀鐵素體，並伴隨 Laves 相瘋狂聚合生長至4 μm 的驚人尺寸11。這些巨大而硬脆的 Laves 相顆粒不僅耗盡了基體中的 Mo，更直接成為蠕變空洞成核的最佳溫床，導致蠕變壽命縮水近兩個數量級8。

綜合上述，雖然冷作彎管成功規避了局部 HAZ 的產生，但若不進行精確的應力釋放，高應變的冷作加工等同於在整個彎管區域製造了一個巨觀尺度的「軟化退化帶」，其危害程度甚至不下於 Type IV 開裂11。

四、 亞臨界局部回火之微觀修復與工法挑戰

為挽救冷作變形所帶來的微觀結構破壞，ASME 規範強制要求的亞臨界局部回火（SRHT / PBHT）成為確保 P91 彎管生命週期的最後防線。然而，這項熱處理的工法視窗極度狹窄，堪稱冶金工程中的高難度挑戰。

4.1 溫度視窗 730°C 至 775°C 的冶金學意義

法規將 SRHT 的允許溫度嚴格鎖定於 730°C 至 775°C（1350°F 至 1425°F） 之間16。這一區間的設定是在「有效釋放應力」與「維持相態穩定」之間取得的極限平衡：

  1. 防範高溫奧氏體化（Re-austenitization）的上限屏障： 如第一章所述，P91 的下臨界溫度 AC1 最低可能降至 788°C 以下7。設定 775°C 為絕對上限，是為了保留約 10°C 到 30°C 的微小安全裕度19。若熱處理設備控溫失準，使得管壁任何區域超越 AC1，材料將發生再奧氏體化16。冷卻後，這些區域會轉變為硬度大於 400 HV 的未回火馬氏體，極脆且極易誘發應力腐蝕龜裂（SCC）或氫脆，等同於為高壓管線披上一層脆弱的玻璃外殼7。
  2. 防範過度軟化與回火不足的下限要求： 若溫度低於 730°C 或保溫時間不足（通常需2 至 4 小時，視壁厚而定），材料處於「回火不足（Under-tempering）」狀態。差排密度未能顯著下降，管材保留異常高的硬度（常大於 250 HBW），殘餘應力持續威脅設備安全。反之，若在允許溫度的上限長時間保溫，雖未跨越AC1 ，但多餘的熱力學驅動力會引發「過度回火（Over-tempering）」。此時 M23C6 碳化物大量粗化，材料硬度跌破 190 HBW，提早進入軟化狀態，大幅削弱蠕變抗性7。

在理想的 730°C-775°C 區間內進行適時的亞臨界回火，熱能促使金屬發生適度的「靜態回復（Static Recovery）」。過度糾結的差排得以重新排列並互相抵消，消除了危險的巨觀殘餘應力；同時，這個熱力學條件恰好不足以觸發破壞性的多邊形化與大規模相變7。最終，P91 能夠保留其出廠時最關鍵的「回火馬氏體板條」骨架，並維持 MX 析出物的奈米級釘扎效應，成功將冷作應變的破壞力歸零4。

4.2 加熱工法技術之對比：規避熱梯度誘發之類 HAZ 效應

要精準落在如此狹窄的溫度視窗，傳統的加熱方式已不敷使用。傳統依賴表面熱傳導的電阻陶瓷加熱毯（Ceramic Pads）在厚壁 P91 管線（壁厚常達 30-50 mm）上暴露出致命缺陷。為了確保內徑（ID）達到最低 730°C 的回火門檻，外徑（OD）往往被迫加熱至 790°C 甚至更高，直接引爆再奧氏體化的風險。

為此，現代化學工廠與電廠預製強制推行 中頻感應加熱（Induction Heating） 技術7。

  • 均勻的焦耳熱效應： 感應加熱利用電磁感應在管壁內部產生渦電流（Eddy Current），熱量由金屬內部自身產生，而非依賴表面傳導，從而將內外壁溫差控制在極微小的範圍內，徹底消除了 OD 過熱的風險。
  • 變節距纏繞（Variable Pitch Winding）： 針對冷作彎管外弧變薄散熱快、內弧增厚擠壓的物理特性，感應加熱技術允許技術人員在外弧採用較密的線圈纏繞（提高熱通量），內弧採用較鬆散的纏繞，並配置多通道獨立 PID 進行分區控溫（Zone Control）。這保證了整個三維曲面同步且均勻地維持在 730-775°C 的狹窄視窗內。

此外，彎管的「起彎點」與「終彎點」是冷作應變從 0% 劇變至 10% 的物理過渡區。若感應加熱的加熱區（Heated Band, HB）設計不足，此處會產生極大的熱傳導衰減梯度，導致局部材料的熱歷史完美重現了銲接 HAZ 的條件，進而在此過渡區引爆 Type IV 開裂。依據熱傳導衰減原理，嚴格落實加熱區公式HB=SB+2√Rt，是規避此類邊緣 HAZ 退化風險的核心工程措施。

五、 非破壞檢測 (NDE) 策略與生命週期評估

在嚴謹的熱處理工法實施後，為確保冷作彎管的微觀組織確實驗收合格，硬度檢測作為第一線的非破壞檢測（NDE）手段扮演著決定性的角色。

5.1 硬度評鑑視窗與量測技術的物理限制

基於 P91 材料對軟化的極度敏感性，2026 年法規趨勢將 P91 彎管的合格硬度嚴格框定於 190 HBW 至 250 HBW（或約 190 HV 至 250 HV） 之間。

  • 低於 190 HBW 表徵過度回火或碳化物異常粗化；
  • 高於 250 HBW 則暗示回火不足或發生再奧氏體化。

在實際現場檢測中，儀器的選擇直接決定了數據的真偽：

  1. 動態反彈法（Leeb Hardness, e.g., Equotip D）： 利用衝擊體撞擊金屬表面並計算反彈速度。儘管操作簡便，但 Leeb 硬度計對管壁厚度與彈性振動極度敏感。在測試較薄的彎管外弧或支撐不佳的組件時，管壁的彈性振動會吸收衝擊能量，導致反彈速度降低，給出「假性軟化」的錯誤低硬度讀值，嚴重干擾工程判斷11。
  2. 超音波接觸阻抗法（UCI, Ultrasonic Contact Impedance, 依據 ASTM A1038）： 採用鑲嵌鑽石壓頭的諧振桿在固定微負載下壓入金屬，透過壓入深度改變的諧振頻率偏移量（Frequency shift）換算硬度。由於 UCI 屬靜態局部測試，完全不受管件總體質量、壁厚或彈性振動的影響，是針對 P91 彎管強制推薦的唯一科學量測法。配合表面研磨（去除脫碳層，達到Ra≦2μm）與網格化（Gridding）測試計畫，UCI 能夠提供最真實的微觀組織健康指標。

5.2 壽命復原（Rejuvenation）與長效殘餘壽命預測

對於已經在惡劣環境中長時間服役（如 130,000 小時）的 P91 母材或接頭，微觀結構不可避免地會出現碳化物粗化與硬度下降（例如從 224 HV 降至 214 HV，甚至在二次蠕變測試後跌至 176 HV）31。針對這類老化材料的剩餘壽命（Remaining Life），學術界廣泛應用 Larson-Miller Parameter (LMP) 進行推估22。在某 700MW 亞臨界電廠的案例中，透過 LMP 計算證實，即便經歷 130,000 小時的高溫老化，P91 依然具備相當的殘餘壽命，體現了材料設計的強健性31。

然而，針對極度劣化或因冷作/錯誤熱處理導致的結構崩壞，常規的亞臨界回火已無能為力。最新的研究提出了一種短時壽命復原熱處理（Short-term Rejuvenation Treatment, RT），即重新將材料加熱至 1050°C 進行 2 小時正火，隨後在 750°C 回火 2 小時10。實驗證實，這種高溫 RT 能夠徹底抹除（Erase）老化材料的蠕變與變形歷史，使嚴重偏離的 K-S 取向關係與粗化的馬氏體板條恢復至出廠狀態，將殘餘蠕變壽命大幅提升 4 倍20。儘管 RT 效果驚人，但由於需超越  AC3溫度，在大型管線現場實施的難度極高，這更加印證了在製造階段確實做好冷作彎管的亞臨界局部回火，才是預防勝於治療的最佳策略。

六、 產業界應用實績與冷彎專業化發展：以潁璋工程為例

在上述嚴格的冶金理論、法規標準（如 ASME B31.1）與非破壞檢測策略相繼確立之後，如何將高難度的 P91 冷彎與亞臨界回火工法完美落實於大型工程現場，高度仰賴在地預製廠的技術專業化與量產管理能力。台灣的潁璋工程興業有限公司（位於高雄市林園區）在冷作彎管領域的深度實踐，為產業界落實「去銲接化」革命提供了極佳的實證範例32。

6.1 「多彎少銲」策略與去銲接化革命

為徹底拔除傳統銲接 HAZ 所帶來的 Type IV 潛變破裂隱患，同時突破現場配管銲接高階人力短缺的瓶頸，潁璋工程在大型天然氣複循環發電廠（CCPP）的建廠過程中，大規模推行「多彎少銲」的設計策略34。透過一體成型的高精度物理冷彎技術，該公司成功協助 EPC 統包商與業主取代了傳統管線系統中高達 80% 的銲接彎頭33。此一去銲接化的革命性策略，不僅從物理層面消弭了熱影響區的微觀結構退化風險，更大幅降低了對配管工及高階銲工的依賴。同時，也顯著減少了昂貴的非破壞性射線檢測（RT）與潛在的剷修成本，有效壓縮了現場管線的安裝時程33。

6.2 CNC 冷作彎管技術量能與多樣化工法

針對發電廠、石化廠以及離岸風電等不同領域的嚴苛需求，潁璋工程引進並優化了多種 CNC 冷作彎管工法，包含精確控制角度的「旋轉拉彎（Rotary Draw Bending）」、適用於大半徑的「滾彎（Roll Bending）」以及「壓縮彎曲」等技術5。 其技術涵蓋範圍極廣，可執行 1.5D 半徑的石化廠 LNG 液化天然氣管線（如 4″ 40S/300# 系統），以及針對發電廠高壓高溫應用的 3D 與 5D 大小管徑（Small & Large bore）冷作彎管32。

相較於傳統高溫熱作彎管，冷作彎管不僅節省龐大的加熱能源，更避免了金屬表面氧化皮的生成，完美保護了 P91 等高級合金鋼出廠時的回火馬氏體結構5。在後續的應力釋放階段，該團隊亦嚴密遵循中頻感應加熱（IH）系統的狹窄參數視窗，將 SRHT 恆溫區間精準鎖定於 730°C 至 770°C 之間（若 Ni+Mn 含量偏高則進一步下調上限），並嚴格控制升降溫速率（≤ 150°C/h），確保材料不會觸及  AC1相變危險區5。

6.3 大型專案實績與長期策略夥伴定位

在實績數據方面，潁璋工程已在國內多項重大能源基礎建設中展現其量產與品保能力，成功參與了包含興達、台中與森霸等大型 CCPP 發電廠專案。據統計，其在複循環電廠專案中已完成超過 48,130 支彎管的製造，並在石化廠專案中累積了 88 個以上的專案實績36。

從前期的彎管技術諮詢、BIM 幾何衝突檢視、試彎曲過程的檢驗查證，一直到後續的量產與協同出貨，潁璋工程已從傳統的代工廠轉型為關鍵配管工程領域中的長期策略夥伴32。這種以技術為導向的專業化分工，不僅具體提升了超臨界機組與高溫管線的長期資產完整性，更為業主創造了兼顧工程品質與全生命週期經濟效益的雙贏局面。

七、 綜合風險對比與結論

透過深度的冶金學分析與產業界實證，我們得以將 P91 鋼管的兩種主要轉向工法——「傳統銲接彎頭」與「CNC 冷作彎管結合亞臨界局部回火」——在生命週期風險上進行全面量化與定性對比。

評估維度 傳統銲接彎頭工法 (Welded Fittings) 冷作彎管 + 亞臨界局部回火 (Cold Bend + SRHT)
HAZ 存在性與微觀結構 存在環口銲道，必然產生 CGHAZ、FGHAZ 與高度軟化的 ICHAZ 梯度。 完全消除 巨觀銲道與 HAZ，無熱輸入成型保留初始組織4。
Type IV 開裂與蠕變風險 極高。ICHAZ 在多軸拘束下發生早期空洞串連破裂，導致潛變壽命可能驟降至母材 20%8。 極低。若 SRHT 溫度控制得當，全管段維持穩定的回火馬氏體與 MX 釘扎效應。
應變劣化與 Laves 相生成 熱力學驅動下 HAZ 局部析出物粗化25。 若未經 SRHT，高位錯密度將加速 Laves 相異常生長（達 3.4 μm）與板條多邊形化；正確回火可完全避免20。
NDE 與品保負擔 銲道需 100% 體積檢測（RT/UT），維護檢驗成本高昂12。 免除銲道體積檢測。僅需依賴 UCI 表面硬度網格量測（190-250 HBW）與金相複製11。
製程控制挑戰 高。高度依賴銲工技術與 PWHT 的均勻性19。 極高。必須嚴密計算冷作應變，並利用感應加熱將熱歷史嚴格鎖定於 730-775°C，防範再奧氏體化。

結論

在超臨界與超超臨界火力發電及先進石化高溫製程的工程實踐中，ASTM A335 Grade P91 鋼管因其獨特的回火馬氏體與奈米級碳氮化物微觀結構，展現出卓越的高溫蠕變抗性。然而，這種複雜的組織對熱加工與冷作變形表現出極端的敏感性。傳統銲接工法無可避免地會產生亞臨界熱影響區（ICHAZ），該區域因晶粒細化、碳化物粗化以及部分奧氏體化的複合作用，在高溫多軸拘束應力下成為極易引發 Type IV 早期潛變開裂的阿基里斯腱，嚴重危及系統安全並大幅縮減設計壽命。

為徹底規避此一宿命，無熱輸入的 CNC 冷作彎管工法提供了優越的物理替代方案。然而，冷作加工引入的龐大位錯密度與機械應變能，若不加以釋放，同樣會驅動M23C6 碳化物的異常粗化、破壞性的 Laves 相析出以及馬氏體板條的多邊形化，引發災難性的軟化失效。

依照 2026 年 ASME B31.1 最新規範的核心精神，精確控制的亞臨界局部回火（SRHT） 成為突破 P91 冷作極限的終極鑰匙。透過強制採用中頻感應加熱技術，將彎管的熱處理溫度嚴格且均勻地鎖定於 730°C 至 775°C 之間，不僅能完美釋放冷作應力、促使差排適度回復，更能有效規避超越 AC1 臨界點（引發脆性未回火馬氏體）與過度回火（引發軟化失去蠕變抗性）的雙重致命危機。結合先進的 UCI 靜態硬度評鑑技術，工程界得以確保整支彎管在宏觀上與微觀上皆保留最優異的強度。而透過如台灣潁璋工程等專業化廠商將此先進冷彎技術落實於大型電廠專案，不僅從物理層面消除了傳統銲接的 Type IV 開裂威脅，更在追求極致效率的工業 4.0 時代，大幅提升了高溫資產的長期可預測性與生命週期可靠度。
