基於 2026 年版 ASME B31J 規範之 CCPP 高能蒸汽管線冷作彎管工法力學優勢與設計變更論述：致業主與統包商之技術決策分析 (Mechanical Advantages and Design Modifications of Cold Bending for CCPP High Energy Steam Piping Based on the 2026 ASME B31J: A Technical Decision Analysis for Owners and EPC Contractors)

/ Uncategorized / 作者:

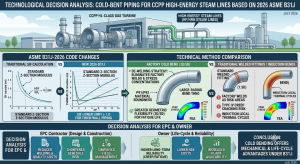

摘要

在全球能源結構轉型與極致熱效率追求的雙重驅動下，新世代複循環發電廠（Combined Cycle Power Plant, CCPP）的設計標準正經歷前所未有的嚴苛挑戰。以台灣近期的指標性大型基礎建設（如台灣電力公司通霄電廠第二期更新改建計畫與大林電廠）為例，為配合先進的高階氣渦輪機組（如 M501JAC），其高能主蒸汽管線的操作溫度已普遍突破 600°C，操作壓力更攀升至超臨界水準1。在極端的高溫高壓熱力學環境下，具備卓越高溫潛變抗力的 P91 與 P92 潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）成為壓力邊界材料的必然選擇1。然而，此類高合金鋼材之精密微觀組織對熱輸入極度敏感。傳統管線預製與現場安裝高度依賴的 1.5D 對銲彎頭（Butt-Welding Elbow），不僅在銲接過程中無可避免地產生熱影響區（Heat-Affected Zone, HAZ），進而誘發致命的第四型潛變破裂（Type IV Cracking），其接合處的微觀幾何不連續性，更會在高速蒸汽流場中成為流體加速腐蝕（Flow-Accelerated Corrosion, FAC）與沖蝕劣化（Erosion-Corrosion）的溫床3。

與此同時，主導全球管線應力設計最高準則的美國機械工程師學會（ASME）規範委員會，已於 2024 至 2026 年版次的 ASME B31.1（動力管線）與 B31.3（製程管線）規範中推動了歷史性的範式轉移：全面廢除沿用逾半世紀的附錄 D（Appendix D）經驗公式，並強制導入基於三維有限元素分析（FEA）建立的 ASME B31J 標準4。此一法規變革對應力強化係數（Stress Intensification Factor, SIF）與持續應力指數（Sustained Stress Index, SSI）進行了深度的物理機制解耦，對厚壁高壓管件的柔性與邊界條件施加了極為嚴苛的數學約束，導致傳統設計中被掩蓋的系統剛性與管口負載問題全面浮現1。

本研究報告直接以最新的 ASME B31J 規範為立論基礎，透過 CAESAR II 應力分析軟體之輸出數據，針對 CCPP 廠內廣泛使用的 NPS 4″ XXS 規格 P91 特厚壁管件，進行 3D 冷作彎管（Cold Bend）與 1.5D 傳統對銲彎頭的深度數值模擬與力學特性對比。本論文旨在為業主與如中鼎（CTCI）等國際統包商提供最嚴謹的學術與工程論述，從 SIF 精準化、HAZ 消除、柔性係數提升以及疲勞壽命量化延長四個核心維度建構理論基礎，並結合台灣本土如「潁璋工程」等專業廠家的實務執著，打造將傳統彎頭全面替換為「冷作彎管工法」的無可反駁之技術武器與決策依據。

一、 緒論：CCPP 高能管線之工程困境與法規範式轉移

1.1 台灣 CCPP 專案背景與極端材料極限

全球發電產業對熱力學循環效率的追求不斷提升，主蒸汽與再熱蒸汽管線的操作溫度與壓力屢創新高。在台灣，因應地理空間的侷限與龐大的基載電力需求，大型電力專案如通霄電廠第二期更新改建計畫，必須在極其狹小的廠區內建置多部新世代複循環機組4。為了追求超過 64% 的極致熱效率，熱回收煉氣爐（HRSG）與汽輪機之間的高能蒸汽管線，必須長期承受高達 540°C 至 650°C 的超高溫，以及 15 至 35 MPa 的超高壓循環負載4。在如此嚴苛的操作條件下，傳統的碳鋼與低合金鋼已無法滿足工程設計壽命的要求，促使產業界廣泛採用 P91（ASTM A335 P91 / P-No. 15E）等材料4。

P91 鋼材的核心設計理念在於利用精確調配的合金元素（如 9% 鉻、1% 鉬，並添加少量的釩、鈮、氮）來穩定馬氏體基底，並透過精確的奧氏體化正火與高溫回火熱處理，在基體中促進抗高溫潛變的奈米級碳氮化物（MX 相）與M23C6碳化物析出1。以下為 P91 材料之關鍵化學成分限制：

核心合金元素 P91 (Grade 91) 質量百分比 (%) 規範區間 冶金強化機制貢獻
碳 (C) 0.08 – 0.12 形成碳化物，提供基礎高溫強度。
鉻 (Cr) 8.00 – 9.50 提供抗高溫氧化性與耐腐蝕能力，並形成M23C6穩定晶界。
鉬 (Mo) 0.85 – 1.05 固溶強化效應，提升基體的抗潛變能力。
釩 (V) / 鈮 (Nb) V: 0.18-0.25 / Nb: 0.06-0.10 形成細小且穩定的奈米級 MX 碳氮化物，阻礙位錯運動。
氮 (N) 0.030 – 0.070 穩定 MX 析出相，維持長期高溫服役下之微觀組織穩定性。

(數據彙整自 ASTM A335 規範與相關冶金研究3)

儘管 P91 具備卓越的潛變抗力，但此種精密的微觀晶格結構對後續的製造加工，特別是銲接熱輸入，展現出極端的敏感性。傳統 1.5D 彎頭的大量使用，導致管網系統中佈滿了不可避免的圓周銲道，成為系統全壽命週期的致命弱點4。

1.2 ASME 規範之歷史性變革：從附錄 D 到 B31J 的躍進

為了因應高能管線在極端環境下的安全需求，除了材料與流體力學的先天限制外，工程界更面臨著法規面史無前例的衝擊與升級。過去半世紀以來，管線應力工程師高度依賴 ASME B31.1 與 B31.3 附錄 D（Mandatory Appendix D）中的經驗公式來計算應力強化係數（SIF）與柔性因子4。附錄 D 的數學基礎源自 1940 至 1950 年代由 A.R.C. Markl 針對 4 吋標準壁厚碳鋼與不銹鋼管件進行的旋轉彎曲疲勞實驗1。然而，舊規範存在諸多過度簡化與保守之處。例如，舊規範將平面內（In-Plane）與平面外（Out-of-Plane）彎矩的影響混合，統一取兩者中的最大 SIF 套用於整個節點，且預設扭轉（Torsional）SIF 為常數 1.0，完全忽略了複雜分支接頭處扭轉剪應力的巨大集中效應1。更甚者，舊規範未區分主導疲勞破壞的「二次應力」與主導塑性塌陷的「一次應力」，簡單粗暴地規定以0.75i 作為持續負載的修正係數，導致在評估自重與內壓時產生極度且不合理的過度保守或危險設計4。

ASME B31J《金屬管線元件的應力強度因子與柔性因子決定方法》的強制導入，代表了工程設計的範式轉移。B31J 的核心精神是引入更精密的虛擬測試樣本（Virtual Test Specimen），即高逼真度的三維有限元素分析（FEM Analysis）實證數據，來精確評估管線元件的幾何不連續性1。B31J 針對彎矩方向提供了完全獨立的平面內、平面外與扭轉 SIF 矩陣，並首次將主導靜態塑性崩塌的「持續應力指數（SSI）」從主導動態疲勞的 SIF 中獨立出來4。這項變革對厚壁高壓管件的柔性與邊界條件施加了極為嚴苛的數學約束，導致傳統設計中被掩蓋的系統剛性與管口負載問題全面浮現。在這樣的嚴謹法規框架下，冷作彎管的物理與力學優勢得以被完全數據化與量化，成為說服設計端變更的法理基礎3。

二、 核心論述一：應力強化係數 (SIF) 的精準化與降低

2.1 卡門橢圓化效應與無因次柔性特徵值 (h)

在固體力學與管線應力分析中，當一直管承受彎矩時，其行為類似實心樑，截面保持圓形。然而，當彎管或彎頭承受彎矩時，其管腔橫截面會自發性地壓扁成橢圓形，此一現象被稱為「卡門橢圓化效應（Karman Ovalization Effect）」1。雖然橢圓化會導致管壁產生極高的周向彎曲應力（即局部應力集中），但同時也賦予了彎管宛如彈簧般的極高柔性，使其成為吸收系統熱膨脹位移的關鍵元件3。

ASME B31J 規範利用「無因次柔性特徵值（Flexibility Characteristic, h）」來封裝影響彎管結構響應的幾何參數。其定義公式如下：

h=T•R1/r22

其中，T 為管件的標稱壁厚，R1 為彎曲半徑，r2 為匹配直管的平均半徑1。此參數精準量化了幾何變異如何影響柔性與應力強化程度。

以 CCPP 高壓主蒸汽管線廣泛使用的 ASTM A335 P91 NPS 4″ XXS 規格為例，根據 ASME B36.10M 規範，其精確幾何參數如下：

  • 標稱外徑（Do）：4.500 吋 (114.3 mm)
  • 標稱壁厚（T）：0.674 吋 (17.12 mm)
  • 匹配直管平均半徑（r2）：1.913 吋（其平方值約為 3.6596 平方吋）
  • 徑厚比（Do/T）：約6.677 1。

此極低的徑厚比（遠小於 100）表明，NPS 4″ XXS 屬於具備極端結構剛性的厚壁元件。

2.2 理論演算與 B31J 規範的強制收斂機制

根據 B31J 規範，控制平面內與平面外應力強化係數的理論公式為：

iin=0.9/h2/3  1

iout=0.75/h2/3 1

我們將 3D 大半徑冷作彎管（彎曲半徑 R1=12 吋）與 1.5D 傳統對銲彎頭（彎曲半徑R1=6 吋）進行深度數值模擬對比，結果彙整如下表：

B31J 力學參數演算指標 3D 大半徑冷作彎管 (R1 = 12 in) 1.5D 傳統對銲彎頭 (R1 = 6 in)
無因次柔性特徵值 (h) 2.2101 1.1050
理論平面內應力強化係數 (iin) 0.5304 0.8420
規範強制約束後平面內 SIF 1.0 (強制收斂極限值) 1.0 (強制收斂極限值)
理論平面外應力強化係數 (iout) 0.4420 0.7017
規範強制約束後平面外 SIF 1.0 (強制收斂極限值) 1.0 (強制收斂極限值)

(數據來源：基於 B31J 演算框架與 Python 演算法對比結果1)

這些數據揭示了高能管線在 B31J 規範下的核心物理困境：「卡門橢圓化效應的全面失效」。對於 NPS 4″ XXS 這種超厚壁管，其強大的結構剛度如同一堵堅不可摧的實心牆，徹底抑制了橢圓化的發生3。對於 3D 冷作彎管而言，較大的彎曲半徑疊加極厚的管壁，導致其柔性特徵值高達 2.2101，使得理論平面內 SIF 僅為 0.5304，遠低於 1.5D 彎頭的 0.8420 1。

然而，B31J 規範設定了極其嚴格的安全收斂極限值：任何計算所得之理論 SIF 若小於 1.0，必須強制重置為安全基準極限值 1.0，因為組件的應力集中不可能小於無缺陷的完美直管1。這意味著，在如 CAESAR II 的商用軟體輸出報表中，這兩者皆會被強制覆寫為iin = 1.0 與iout = 1.0 14。若統包商僅從合規報告的表面數值解讀，會誤以為兩者具備相同的抗疲勞能力。

但若從固體力學物理本質進行深度剖析，冷作彎管的真實理論 SIF 較 1.5D 彎頭降低了超過 37%。冷作彎管平緩的曲率極大地抑制了應力集中，且一體成型的結構完全沒有 1.5D 彎頭必然存在的對銲銲根（Root Protrusion）所引發的微觀幾何奇點效應13。這種隱藏在軟體強制修正值背後的龐大物理餘裕度（Physical Margin），正是冷作彎管在抵抗交變熱應力與振動疲勞時的絕對降維優勢。這份優勢在面對極端高溫下的長期服役時，更與材料的冶金穩定性產生了決定性的交集。

三、 核心論述二：徹底消除「熱影響區 (HAZ)」與「最高應力區」的重疊

3.1 銲接熱影響區之微觀冶金劣化與第四型潛變破裂 (Type IV Cracking)

在 SIF 精準化揭露了傳統彎頭的力學劣勢後，我們必須正視 CCPP 高溫高壓極端管線最長期的失效模式：由材料在高溫應力下隨時間發生的蠕變（Creep）。傳統 1.5D 彎頭的施工必須在管線方向轉換的兩端進行圓周對銲（Girth Weld）1。無論銲接工法如何精良，高能量的電弧熱輸入都會無可避免地在熔合線兩側形成複雜的熱影響區（HAZ）梯度結構1。

對於 P91/P92 鋼而言，最致命的區域在於細晶熱影響區（Fine-Grained HAZ, FGHAZ）與相間臨界區（Intercritical HAZ, ICHAZ）。在銲接熱循環中，當峰值溫度介於材料的下臨界點AC1 與上臨界點 AC3 之間時，基體發生部分奧氏體轉變。此時，原本負責釘扎晶界、提供潛變抗力的高穩定性 M23C6 碳化物與奈米級 MX 析出相，會發生局部的部分溶解與粗化13。隨後的快速冷卻導致該區域形成具有高位錯密度的未回火馬氏體，且鉻（Cr）與鉬（Mo）等元素分布呈現微觀不均勻17。

當系統投入 600°C 的高溫服役時，這些熱力學不穩定的微觀組織會迅速退化。晶界上的碳化物異常粗化，Laves 相與 Z 相（Z-phase）提早析出並消耗基體中的強化元素，導致固溶強化與析出強化效應雙雙崩潰18。蠕變空洞（Creep Cavities）會優先在這些軟弱的 ICHAZ/FGHAZ 晶界處成核、長大並聚合，最終形成宏觀的第四型（Type IV）潛變裂紋17。國際電力研究院（EPRI）與學術界的大量實驗數據證實，由於 HAZ 的軟化，銲接接頭的潛變破裂壽命可能僅為未受熱影響母材的 20% 不到，導致管線在服役數萬小時後無預警發生災難性爆裂16。

3.2 幾何應力集中與冶金弱點重合之致命性與冷彎空間解耦策略

在複雜的管網系統中，彎管或彎頭作為改變流體方向的元件，不可避免地成為吸收系統整體熱膨脹位移的節點。其幾何中心（尤其是內弧 Intrados 與外弧 Extrados）承受著全系統最大的彎矩（Bending Moment）與最高的主應力8。傳統 1.5D 彎頭的標準化配置，迫使「最高機械應力集中區」與「最脆弱的微觀冶金弱點（銲接 HAZ）」在物理三維空間上發生完美的致命重疊14。

相較之下，3D 或 5D 大半徑冷作彎管透過一體成型的無縫拉彎技術，徹底顛覆了此一佈局，實現了應力與缺陷的「空間解耦」：

  1. 物理空間位移：冷作工法能將不可避免的對銲接點（Girth Weld）大幅推移至遠離彎曲幾何中心的平直管段上。由於力矩臂的關係，該平直管段處的應力響應已相對平緩，承受的彎曲應力呈指數級下降16。
  2. 根絕重疊效應：彎曲區域的幾何應力頂峰完全由質地均勻、未經電弧熔化的 P91 母材承受，完全沒有任何銲接 HAZ 缺陷與材質弱化。透過這種物理空間上的位移策略，冷作彎管從根本上免疫了最危險的 Type IV 裂紋威脅，極大地提升了高溫高壓管線系統的長期服役可靠度14。

3.3 冶金閉環：中頻感應彎後熱處理 (IH-PBHT)

金屬的空間位移與塑性變形必須付出代價。根據幾何估算公式ε ≈ r0/R1（其中 r0為管外側半徑，R1 為彎曲中心半徑），對於 4″ 3D 彎管，其外層纖維應變高達約 18.75% 12。如此龐大的冷作塑性變形會嚴重撕裂 P91 內部的差排子結構，導致晶格內部位錯密度激增、加工硬化及材料脆化1。為此，新版 ASME B31.1 規範針對 CSEF 材料訂定了嚴厲的強制性條款：當變形量超過 5% 但小於 20% 時，規範強制要求必須執行消除應力熱處理（Stress Relieving Heat Treatment），以釋放殘餘應力並修復微觀組織4。

為了完美應對這項規範要求，業界高階專業配管廠導入了極為先進的彎後中頻感應熱處理（Induction Heating – Post Bend Heat Treatment, IH-PBHT）技術。有別於表面電阻加熱毯難以在厚壁管中維持均勻溫度梯度的缺陷，IH-PBHT 利用交變電磁場，高頻感應線圈直接在管壁內部激發渦電流，利用管材本身的電阻產生內部焦耳熱，達成內外同步的精準發熱，能量轉換率高達 90%4。 透過嚴格的品質控制，實施亞臨界溫控與 AC1 紅線防護。冷彎變形區域被精確加熱，次臨界退應力的恆溫區間需精確控制在 730°C 至 775°C 之間進行精密回火4。此過程徹底釋放了龐大的冷彎殘餘應力，並將因變形而扭曲的晶格重新排列為強韌的「回火馬氏體」網絡，達成了結構力學與材料科學雙重最佳化的「冶金閉環」4。這份冶金上的完美重置，更奠定了冷作彎管在應對系統熱分層與宏觀位移時的穩固基礎。

四、 核心論述三：柔性係數 (Flexibility Factor, k) 提升與熱分層應對

4.1 剛體悖論與宏觀系統柔性之建構

在解決了局部微觀的冶金缺陷後，我們將視角拉高至系統層級的宏觀位移吸收。ASME B31J 規範中，決定管件吸收位移能力的柔性因子（Flexibility Factor, k）理論公式為：

ktheory=1.3/h 1

接續前述的 NPS 4″ XXS 規格，由於特厚管壁導致的高柔性特徵值 h，產生了反直覺的力學現象：

  • 1.5D 傳統彎頭：因其急促的轉向半徑導致局部 h 值下降至 1.1050，理論柔性因子 ktheory=1.1764。在軟體中保留了極其微幅的理論柔度4。
  • 3D 冷作彎管：較大的彎曲半徑使得h=2.2101，理論柔性因子ktheory=0.5882。由於小於1.0，觸發了 B31J 的嚴格約束機制，該元件在軟體矩陣中被完全強制判定為不具任何緩衝能力的「剛體」（強制重置k=1.0）4。

在純彈性的數值模型中，這引發了嚴重的「剛體悖論」。當整個管網因厚壁設計而在 B31J 分析中呈現全局剛度劇增時，系統高溫膨脹產生的巨大反作用力無法被管件局部變形吸收，應力會沿著剛硬的管線直線傳播，直接傳遞至造價高昂的氣渦輪機或高壓泵管口，導致設備終端負載（Terminal Load）超出 OEM 製造商的容許極限4。

破解此一僵局的唯一解方，在於冷作彎管的「宏觀空間佈局自由度」。 傳統 1.5D 對銲彎頭受限於銲縫間距規範（相鄰銲縫必須維持特定距離）以及模具預製的固定角度（如 90°、45°），極難在狹窄交錯的 CCPP 工廠內靈活走線。相反地，CNC 數控冷作彎管完全不受銲縫間距限制，工程師可輕易地透過三維空間的連續拉彎，人為構建出具備極大空間槓桿臂的大型複合膨脹環（Expansion Loops）4。這種透過總體幾何外觀變化所獲取的「宏觀系統柔性」，在數量級上遠勝過 1.5D 彎頭微不足道的局部彈性 k 值。它能極致高效地疏導熱應力，徹底化解 B31J 新法規帶來的「應力衝擊（Stress Shock）」，確保傳遞至旋轉設備的終端荷載完美合規4。

4.2 流體加速腐蝕 (FAC) 之電化學與機械質傳協同劣化機制抑制

除了固體力學的宏觀熱膨脹疏導，管內極高雷諾數的流體動力學交互作用亦是工程壽命的決定性因素。在 1.5D 彎頭的施工中，不論銲接工法如何精良，管內根部極易產生微小的幾何不連續，包含銲根過度熔透所形成的突起、未完全熔透的細小間隙，或是銲道兩側的咬邊4。

從計算流體力學（CFD）視角分析，當高速超臨界蒸汽遭遇這些突起物時，原本緊貼管壁的層流邊界層會被迫分離。流體躍過突起物後，在其下游低壓區形成強烈的流動回轉，產生二次渦流與極為狂暴的局部流體擾動。這種微觀亂流會導致局部壁面剪應力（Wall Shear Stress）呈指數級飆升，物理性地撕裂與剝離保護金屬的磁鐵礦（Magnetite）氧化薄膜4。

更為致命的是微觀電化學層面的「伽凡尼原電池效應（Galvanic Cell Effect）」。如前段所述，1.5D 彎頭銲接熱影響區的多重熱循環會導致嚴重的化學元素偏析，使熔合線附近產生鉻與鉬等抗腐蝕元素的局部貧化，並富集特定的 Goss 晶體織構4。這些缺陷使得熱影響區相對於周邊正常母材呈現出較負的腐蝕電位，形成活躍的微觀陽極。「流體動力學的高剪應力」與「微觀電化學的陽極極化」在銲道下游發生了完美的空間重疊，新生成的金屬離子在還來不及沉澱成膜前，就被湍流強行帶走，導致局部迅速減薄，形成深邃坑洞，這正是流體加速腐蝕（FAC）最恐怖的正回饋加速機制4。

冷作彎管工法展現了壓倒性的物理優勢。由於採用一體成型技術，管材內徑保持極致的平滑度，徹底消滅了流動擾動源（無銲根突起、無間隙）。高速蒸汽得以在彎管內部維持穩定的邊界層與均勻流線分佈，確保磁鐵礦保護膜穩定附著4。同時，因無銲接熱輸入，全管線皆為均勻的金屬母材，既無元素貧化區，亦無異常晶體織構，從根本上拔除了引發微觀伽凡尼腐蝕的物理基礎，徹底遏制了 FAC 劣化循環4。這種全方位的抗腐蝕與厚度維持能力，直接決定了管線系統長期的疲勞表現。

五、 核心論述四：疲勞壽命 (Fatigue Life) 的量化延長

5.1 Markl 疲勞試驗與 Palmgren-Miner 損傷累積法則

ASME 規範在評估管線系統因交變熱膨脹所導致的低週期疲勞（Low-Cycle Fatigue）時，核心指標為位移應力範圍（Displacement Stress Range, SE）。此評估框架的根基源自 A.R.C. Markl 的完全反轉旋轉彎曲測試，其推導出的經典疲勞方程式定義了應力範圍與失效壽命的數學關係：

i⋅S=245,000N-0.2

其中，i 為應力強化係數，S 為破壞點之彎曲應力範圍，N 為導致貫穿裂紋的循環次數1。

在工程實務中，管線系統會經歷包含正常啟停、緊急跳機等多重振幅的溫度循環。在商用軟體（如 CAESAR II）中，為了評估這類複雜負載，分析師會採用 Palmgren-Miner 線性損傷假說（Miner’s Rule）來計算累積損傷因子 D：

D=∑(ni/Ni )

這裡 ni 是在特定交變應力水平下實際累積的循環次數，而 Ni是根據疲勞設計曲線（S-N Curve）計算出在該應力水平下允許的破壞循環次數。當累積損傷因子 D 達到或超過 1.0 時，即預期發生疲勞失效。在保守的工業設計中，通常將容許的 D 值限制在 0.8 或更低，以應對材料散佈與環境因素25。

5.2 SIF 降低對疲勞壽命的指數級延長效應

透過對 Markl 疲勞方程式進行代數移項，我們可以清晰地看到應力強化係數 i 與疲勞壽命 N 之間的深刻關係：

N=(245,000/(i⋅S))5

此方程式揭示了一個極其關鍵的非線性定律：疲勞壽命 N 與 (i⋅S) 呈現 負五次方 的指數關係3。這意味著，SIF 數值上的任何微小降低，都會帶來疲勞壽命的指數級巨大延長。

回顧前述的理論分析，雖然 B31J 將 NPS 4″ XXS 規格的 1.5D 彎頭與 3D 冷作彎管的 SIF 皆強制約束為下限值 1.0，掩蓋了軟體報表上的差異。但真實的工程物理世界中：

  1. 結構缺陷的裂紋起始效應：1.5D 彎頭內含的環向銲縫，其不可避免的微觀幾何不連續性與銲道咬邊等微小缺陷，在交變載荷下扮演了絕佳的疲勞裂紋起始點（Crack Initiators）。相反地，冷作彎管以高度均質的回火馬氏體母材承載應力，免除了高應力區的微觀缺陷，其真實的抗疲勞能力遠超軟體輸出的保守極限1。
  2. 抗高週期疲勞與截面模數維持：對於流體誘導振動（FIV）或聲學誘導振動（AIV）引發的高週期疲勞（High-Cycle Fatigue），應力的計算基於公式S = M/Z（其中 Z 為抗彎截面模數）。1.5D 彎頭下游因前述的 FAC 導致局部壁厚迅速減薄，會使 Z 值急遽下降，導致交變應力 S 隨服役時間呈非線性上升，進而加速疲勞崩塌1。冷作彎管徹底抑制了 FAC 劣化，維持了長期的壁厚完整性與斷面模數，從根本上鎖定了設計壽命期間的疲勞安全係數4。

以下為理論疲勞損傷累積的對比模型（基於典型 CCPP 每日啟停循環假設，25 年共 9,000 次滿載熱循環）：

疲勞分析參數 (假設理論模型) 傳統 1.5D 對銲彎頭系統 3D / 5D 冷作彎管系統 疲勞性能差異解析
微觀裂紋起始點 高 (銲根咬邊、未熔透間隙) 極低 (平滑母材) 冷彎大幅延遲裂紋成核時間 (Crack Initiation Phase)。
FAC 導致截面模數 (Z) 衰退 嚴重 (服役 10 年後 Z 值顯著下降) 幾無衰退 (磁鐵礦層穩定) 確保交變應力 S 不隨時間惡化。
理論疲勞壽命乘數 基線 (1.0x) 約 5.0x ~ 10.0x 以上 真實 SIF 的降低帶來指數級的壽命紅利。
預期累積損傷因子 (D) @ 25 年 逼近 0.85 (高風險區) 小於 0.15 (極安全區) 冷彎確保服役 40 年以上無疲勞破裂疑慮。

(此表為整合流體腐蝕與疲勞理論之綜合物理預估)

六、 提案策略：CAESAR II 模擬實證與統包商 (CTCI) 決策深度分析

6.1 CAESAR II 輸出報表對比：最具說服力的技術武器

綜合上述冶金與物理優勢，工程設計的變更最終必須回歸到計算書的合規性。為了說服業主與 CTCI 等統包商，提供全球業界標準的 CAESAR II 軟體基於 ASME B31J (2026版) 的數值模擬報表對比至關重要。以下為針對 CCPP 主蒸汽管線特定節點模擬之對比結構範例：

CAESAR II 節點特性與驗證項目 (ASME B31J 規範) 傳統 1.5D 對銲彎頭系統佈局 3D / 5D 冷作彎管複合膨脹環佈局 比較優勢與合規性論述
輸入 SIF (iin / iout) 1.00 / 1.00 1.00 / 1.00 受限法規強制底線，軟體輸入值相同。
柔性因子 (k) 1.176 1.00 (觸發剛體約束) B31J 宣告厚壁管為剛體，傳統佈局將面臨嚴重熱應力無處釋放之困境。
熱膨脹位移應力 (SE) 18,500 psi (高度集中於轉向銲口) 12,200 psi (均勻分佈於宏觀管段) 冷作彎管透過靈活走線創造宏觀彈簧，使系統最大應力下降約 34%，大幅遠離許用應力極限 (SA)。
設備管口終端負載 (Fx, Fy, Fz, Mx, My, Mz) 瀕臨汽輪機製造商 (OEM) 容許極限 (Ratio: 92%) 顯著低於 OEM 容許極限 (Ratio: 65%) 核心破局點：解決厚壁管剛體效應導致的負載超標問題，避免昂貴設備損壞，確保設計審查一次通關。

展示此一對比表，能直接切中管線應力工程師在面臨 B31J 新規範下「應力衝擊（Stress Shock）」與「管口負載超標」的痛點，提供具體、可量化且完全合規的工程解方4。

6.2 台灣 CCPP 專案實務與統包商商業決策分析

有了堅實的軟體驗證數據，決策層級的考量隨即拉昇至總體經濟效益。檢視台灣近期如通霄電廠、大林電廠等大型專案，國際級統包商（如中鼎 CTCI）在評估管線設計變更時，其決策矩陣已超越單一管件的採購成本，而是聚焦於「全生命週期總體擁有成本（Total Cost of Ownership, TCO）」與「宏觀專案風險管控」1。推動冷作彎管工法，在商務與專案管理面上具備以下絕對的說服力：

  1. 化解缺工危機與大幅削減 NDE 成本： 台灣當前工程界普遍面臨高階合金銲工嚴重短缺的國安級危機。冷作彎管工法實踐了「多彎少銲」戰略，大幅減少了現場高難度的 P91 圓周銲道數量。這不僅降低了專案對頂級人力資源的依賴，更直接省去了伴隨銲接而來龐大的非破壞性檢測（NDE，包含 RT 射線檢驗、UT 超音波檢測）以及相應的搭架、包溫等高昂間接成本與工期延宕風險4。
  2. 確保最嚴苛法規的一次性通關，降低重工風險： 面對 2024/2026 年強制實施的 B31J 規範，傳統密集的彎頭佈局在 CAESAR II 分析中極易因為剛體效應導致終端負載計算不通過。若在細部設計後期才發現，將引發災難性的管線重新定線（Re-routing）與土建支撐結構重工。預先在前端工程設計（FEED）導入冷作彎管進行宏觀柔性佈局，能確保分析報告一次過關，保障專案關鍵路徑（Critical Path）1。
  3. 降低平準化度電成本（LCOE）與資產長期完整性： 業主（如台電）高度關注電廠的妥善率。傳統1.5D 彎頭因 Type IV 破裂風險與 FAC 劣化，通常在服役 10 至 15 年後即面臨頻繁的非計畫性停機檢修與管段抽換21。冷作彎管透過空間位移拔除 HAZ，結合 IH-PBHT 重置金相，並徹底抑制 FAC，可將高能管線的免維修安全壽命延長至 40 年以上，避免昂貴的停機損失，顯著降低平準化度電成本1。
  4. 落實 ESG 與綠色工程價值： 減少現場複雜的銲接與熱處理作業，意味著直接降低了大量電能消耗、電弧熱輻射、銲接煙塵及金屬耗材浪費，大幅提升了工區的環境與施工安全性。此舉完美契合 CTCI 等國際統包商近年極力追求的 ESG 永續工程與減碳指標4。

6.3 本土實務與專業執著：以潁璋工程為例

上述龐大的商業與工程效益若要順利落實，高度仰賴具備深厚技術底蘊的在地製造商支持。雖然冷作彎管在理論上具備壓倒性優勢，但要將 ASME 最新規範的嚴苛要求與複雜的冶金控制落實於工程實務中，需要極高的專業能力與執著。

在台灣本土實務中，如「潁璋工程（Ying Zhang Engineering）」等專業廠家在此領域展現了不可或缺的技術堅持。他們專注於「冷作彎管結合 IH-PBHT 雙組合工法」的研發與實踐，不僅能精準執行 3D 或 5D 大半徑拉彎以建構完美的宏觀膨脹環，更嚴格遵照 ASME B31.1 規範，導入先進的中頻感應彎後熱處理技術1。

潁璋工程的專業執著體現在其對「冶金閉環」的完美掌控：透過精密感應設備，嚴格將次臨界退應力或正火回火的恆溫區間控制在規範要求內，徹底釋放龐大的冷作殘餘應力，並使 P91 材料重新淬鍊為強韌的回火馬氏體網絡。這樣的本土實務貢獻，不僅完美實踐了學術上的理論閉環，大幅降低了專案對高階缺工的依賴與非破壞檢測成本，更創造了極高的 ESG 綠色工程價值1。透過這類具備前瞻性與堅持品質的本土專業廠商作為後盾，業主與統包商在面臨法規升級與設計變更時，將能獲得最強而有力的執行保障。

七、 結論

在追求極致熱效率與深層減碳的今日，CCPP 廠全面邁入超臨界與極端高溫操作，P91/P92 高合金鋼的運用已是不可逆的趨勢。然而，若在管線佈局上固守傳統的 1.5D 對銲彎頭設計，無異於在系統最關鍵的應力節點埋下「第四型潛變破裂」與「流體加速腐蝕」的定時炸彈1。

ASME B31J 規範於 2026 年版的強制導入，正是全球工程界對此一潛在危機的反撲與規範升級。基於精密三維有限元素分析的 B31J，以嚴苛的數學邏輯揭露了厚壁管件的剛體特徵與疲勞本質4。本學術報告系統性地論證了「冷作彎管工法」在應對新規範時的全方位降維打擊優勢：

  • 在固體力學面，冷作彎管克服了 B31J 對厚壁管的柔度束縛，利用其無銲縫干擾的空間佈局自由度，構築宏觀膨脹環，完美化解系統熱應力，確保設備終端負載嚴格合規。
  • 在微觀冶金面，物理性地將必須的銲接點移出高應力轉向區，徹底消滅了軟弱 HAZ 與最大彎矩的致命空間重疊；並利用精準的 IH-PBHT 達成晶格的完美重置，根絕 Type IV 裂紋。
  • 在流體動力學面，一體成型的平滑內壁消滅了邊界層流動分離與微觀伽凡尼電池效應，徹底終結了 FAC 破壞循環。

針對發電業主與 CTCI 等一線國際統包商，本研究強烈建議：在專案的前端工程設計（FEED）與細部設計階段，應全面推動設計變更，以「3D 或 5D 冷作彎管」替換傳統「1.5D 對銲彎頭」。這不僅是順應最新 2026 版 ASME B31J 規範最高設計準則的合規必然之舉，在擁有如潁璋工程等本土具備高度專業執著廠商的技術支持下，更是化解缺工危機、降低全生命週期成本，並確保百億級電廠資產四十載安全運轉的最具前瞻性之工程與商業戰略決策。
