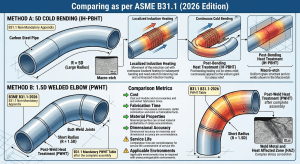

2026 ASME 規範下 B31.1 動力管線施工工法之深度剖析：5D 冷作彎管 (IH-PBHT) 與 1.5D 電銲彎頭 (PWHT) 差異化分析研究 (A Comparative Study on Power Piping Fabrication under ASME B31.1 (2026): Deep Dive into 5D Cold Bending (IH-PBHT) and 1.5D Welded Elbows (PWHT))

/ Uncategorized / 作者:

一、 研究背景與核心議題導論

在現代超臨界 (Ultra-Supercritical, USC) 與複循環發電廠 (Combined Cycle Power Plant, CCPP) 的高溫高壓蒸汽管線設計中，管線系統的安全性、流體動力學效率以及材料之高溫潛變抗性 (Creep Resistance) 是工程決策的基石。ASME B31.1 (Power Piping) 規範作為全球電力管線設計與施工的最高指導原則，對管材選擇、幾何設計、成型工法以及熱處理程序皆制定了嚴格且與時俱進的標準 1。該規範廣泛涵蓋發電廠、工業設施、地熱加熱系統以及區域供暖供冷系統中的壓力管線，並與 ASME 鍋爐與壓力容器規範 (Boiler and Pressure Vessel Code, BPVC) Section I 緊密協同運作，共同規範鍋爐外部管線 (Boiler External Piping, BEP) 與非鍋爐外部管線之技術要求 1。

隨著全球發電產業對熱力學循環效率的追求不斷提升，主蒸汽與再熱蒸汽管線的操作溫度與壓力屢創新高，這促使產業界廣泛採用 P91 (ASTM A335 P91 / P-No. 15E) 等潛變強化鐵素體鋼 (Creep Strength Enhanced Ferritic Steels, CSEF) 作為壓力邊界的主要材質 4。然而，這類先進合金材料對熱循環與巨觀塑性應變極度敏感，其微觀組織的穩定性成為決定管線全壽命週期安全性的關鍵。傳統管線施工中，改變管線走向最常使用的 1.5D 短半徑電銲彎頭 (Welded Elbow) 搭配銲後熱處理 (Post-Weld Heat Treatment, PWHT) 工法，在長期的超高溫服役環境中，逐漸暴露出「第四型潛變破裂 (Type IV Creep Rupture)」及「流體加速腐蝕 (Flow-Accelerated Corrosion, FAC)」等致命的工程弱點 8。

為了克服傳統 1.5D 銲接彎頭在冶金與流體力學上的先天限制，5D 大半徑彎管 (5D Bend) 結合精密的感應加熱與彎管後熱處理 (Induction Heating & Post-Bend Heat Treatment, IH-PBHT) 技術，在 2026 年的工程實務中已逐漸確立其作為關鍵高溫管線首選工法的地位 9。本研究將基於最新的 ASME B31.1 與 B31J 規範框架，針對 1.5D PWHT 電銲彎頭與 5D IH-PBHT 彎管，從固體力學的應力分佈、流體動力學的壓力降與腐蝕機制、物理冶金學的相變與潛變行為，以及全壽命週期總擁有成本 (Total Cost of Ownership, TCO) 進行深度的差異化分析與學術論證，旨在為未來的電力管線工程決策提供堅實的理論與法規依據。

二、 ASME B31.1 與 B31J 規範框架演進與應力分析

2.1 應力強化因子 (SIF) 與柔性因子 (Flexibility Factor) 的理論轉變

在管線應力分析的領域中，管線幾何形狀的改變會引發顯著的應力集中現象。過去的 ASME B31.1 規範在評估彎頭與分支管件時，僅依賴較為簡化的單一應力強化因子 (Stress Intensification Factor, SIF)。然而，隨著工業界對管線疲勞破裂機制的理解加深，ASME B31J 規範被強制引入並整合至近期的 B31.1 與 B31.3 規範中，以提供更精確、更符合實際物理行為的金屬管線組件疲勞與持續負載能力評估模型 12。

ASME B31J 徹底改變了應力分析的數學模型，它明確區分了三維空間中的方向性應力強化因子，包含平面內 (In-plane ii),、平面外 (Out-of-plane, io) 以及扭轉 (Torsional, it) 的 SIF，並將這些數值與柔性因子 (Flexibility Factor, k) 結合，導入至 CAESAR II 等管線應力分析軟體的梁元素 (Beam Analysis) 矩陣計算中 12。規範中明定，柔性因子與應力強化因子的數值不得小於 1.0；當計算出的柔性因子小於或等於 1.0 時，系統將忽略該柔性，並視該節點的勁度為剛性 (Rigid) 12。

對於 1.5D 的標準鍛造彎頭 (通常依據 ASME B16.9 製造)，由於其曲率半徑狹小 (等於 1.5 倍管線標稱直徑，即R = 1.5D) 且端點不可避免地帶有與直管相連的周向對銲銲道 (Girth Weld)，其幾何不連續性與銲縫處的微觀缺陷導致 SIF 數值顯著偏高。在熱膨脹與收縮的交變循環中，1.5D 彎頭的端點極易累積疲勞損傷 10。

反觀 5D 彎管 (R = 5D)，其具有極度平緩的過渡半徑，且整個彎曲段為一體成型、無任何銲縫特徵。根據 ASME B31J 的標準測試模型 (涵蓋實體疲勞測試與有限元素 FEM 虛擬測試)，5D 彎管的 SIF 值遠低於 1.5D 彎頭 8。平緩的曲率大幅稀釋了彎矩集中效應，降低了持續應力 (Sustained Stress) 與熱膨脹應力 (Thermal Expansion Stress) 的峰值，使管線系統在極端負載下具備更高的結構安全餘裕 8。



幾何特徵與分析參數 1.5D 電銲彎頭 (ASME B16.9) 5D 冷作/感應彎管 物理意義與影響
曲率半徑 (Bend Radius) R = 1.5D R = 5D 決定幾何變化的急促程度，直接影響應力分佈的均勻性。
應力強化因子 (SIF, B31J) 偏高 (受銲縫與急彎影響) 趨近於 1.0 (極低) SIF 越高，在相同彎矩下產生的局部最高應力越大，疲勞壽命越短 8。
柔性因子 (Flexibility Factor, k) 較低 (相對剛性) 較高 (提供優異的變形補償能力) 較高的柔性因子能有效吸收管線熱膨脹產生的位移，降低端點受力 12。
周向銲縫位置 位於最高彎矩集中處 推移至應力較低的直管段 避免了高應力與銲接微觀缺陷 (HAZ) 在同一物理位置的致命疊加 8。

(表 1：基於 ASME B31J 之 1.5D 彎頭與 5D 彎管應力參數比較矩陣)

2.2 管壁減薄控制與 ASME B31.1 102.4.5 節之設計裕度力學

在任何管材的彎曲成型過程中，基於金屬晶格的塑性流動 (Plastic Flow) 與巨觀體積守恆原理，管線截面的中性軸 (Neutral Axis) 會向內弧偏移。這必然導致彎管外弧側 (Extrados) 受到強烈拉伸而產生管壁減薄 (Wall Thinning)，同時內弧側 (Intrados) 則受到壓縮而增厚，並伴隨一定程度的管截面橢圓度 (Ovality) 變形 8。

為了確保受壓邊界的絕對安全，ASME B31.1 第 104.1.2 節 (公式 3、7 與 9) 嚴格定義了直管承受內部壓力時的最小所需壁厚 tm 1。該厚度的計算涵蓋了最大容許應力 (從 Mandatory Appendix A 取得)、管外徑、材料係數 y 等多重變數，公式為tm=(PDo)/2(SE+Py) +A。在此基礎上，ASME B31.1 第 102.4.5 節及專屬的 Table 102.4.5 進一步規範了彎管在製造過程中必須預留的減薄補償裕度 (Bend Thinning Allowance) 1。

設計工程師必須在管線採購與管壁設計初期，精準計算直管的標稱厚度 (Nominal Wall Thickness)，以確保管材在經歷彎曲減薄後，其外弧側的最薄處仍大於或等於tm 15。根據 Table 102.4.5 的指引，減薄係數與彎曲半徑呈現高度的非線性反比關係。當彎曲半徑為 6 倍管徑或以上 (6D+) 時，所需的最小直管厚度僅為1.06 tm；當半徑縮小至 5 倍管徑 (5D) 時，厚度需求微幅上升至1.08 tm；然而，若採用更小半徑的彎管，例如 4D 則需1.14 tm，3D 更是急遽攀升至1.25 tm 16。

這組法規數據深刻地揭示了 5D 彎管在工程力學上的黃金平衡點。5D 彎管的幾何設計能將外弧側的減薄率控制在極低的 8% 補償範圍內，有效確保了受壓邊界的結構完整性。這意味著工程師無需為了彌補劇烈的彎曲減薄而被迫採購過度厚重的客製化母管，這在超厚壁 (Ultra-Heavy Wall) 高壓蒸汽管線的設計上，不僅顯著減輕了管線系統的自重，更帶來了巨大的材料經濟效益與輕量化優勢 11。

彎曲半徑 (Bend Center Line Radius) 直管所需最小厚度 (依 Table 102.4.5) 物理意義與工程影響探討
6 管徑或以上 (6D+) 1.06 tm 塑性變形極微，外弧側拉伸受限，適合空間不受限的長距離輸送管線。
5 管徑 (5D) 1.08 tm 最佳平衡點。 優異的減薄控制能力，同時兼顧工廠空間佔用率與材料成本 16。
4 管徑 (4D) 1.14 tm 減薄效應逐漸顯著，需增加 14% 的預留厚度，增加管材採購成本。
3 管徑 (3D) 1.25 tm 減薄極其嚴重，通常需要向鋼廠特別訂製特厚母管，否則彎曲後將無法滿足 ASME 設計壓力要求 8。

(表 2：ASME B31.1 Table 102.4.5 彎管半徑與最小管壁厚度關係之深度解析 16)

三、 流體動力學特性與流體加速腐蝕 (FAC) 之防範機制

除了固體力學層面的應力分佈優勢，1.5D 彎頭與 5D 彎管在流體動力學上的表現差異，直接關乎發電廠的熱效率以及管線內壁的材料流失速率。

3.1 幾何突變與邊界層剝離現象之流體力學分析

根據白努利定律 (Bernoulli’s Principle) 與納維-斯托克斯方程式 (Navier-Stokes Equations)，當高壓蒸汽或高溫給水流體以高速進入 1.5D 鍛造彎頭時，由於曲率半徑過度急促 (R = 1.5D)，流體受迫在極短的物理空間內改變運動方向。這會引發強烈的離心力，導致流體在管截面上產生巨大的徑向壓力梯度。此壓力梯度驅使邊界層流體從外弧側向內弧側回流，形成典型的二次渦流 (Secondary Vortices，或學術上稱為迪恩渦流 Dean Vortices)，並伴隨著嚴重的邊界層剝離 (Boundary Layer Separation) 現象 9。這種複雜的三維紊流極大地增加了流動的摩擦阻力與不可逆的能量耗散，反映在巨觀上即為顯著的壓力降 (Pressure Drop)。

相對地，5D 彎管的曲率半徑為管徑的 5 倍 (R = 5D) 11。這使得流體的轉向過程在空間上被大幅拉長，流線的曲率變化極度平緩。這種優化的流體通道設計有效地抑制了邊界層的剝離與二次渦流的生成，維持了流體的層流或穩定紊流狀態。實測數據與流體動力學模擬 (CFD) 證實，相較於 1.5D 彎頭，5D 彎管能降低約 20% 至 30% 的流體摩擦與壓力降 9。在長距離的蒸汽傳輸與給水系統中，這不僅減少了鍋爐給水泵與熱力學系統的能量耗損，更優化了整廠的發電循環效率。

3.2 流體加速腐蝕 (FAC) 的微觀機制與工程防範

ASME B31.1 第 104 節、102.4.1 節以及相關附錄反覆強調了流體加速腐蝕 (Flow-Accelerated Corrosion, FAC) 對於管線壓力邊界的嚴重威脅 1。FAC 並非單純的機械磨耗，而是一種極具破壞性的物理侵蝕與化學腐蝕之協同作用機制 (Synergistic Erosion-Corrosion Mechanism)。在高溫水或濕蒸汽環境中，碳鋼與低合金鋼表面會生成一層緻密的磁鐵礦 (Magnetite, Fe3O4) 保護層。然而，這層保護層的溶解度受局部流體速度、紊流強度與剪應力的強烈影響。

在 1.5D 彎頭內部，由於強烈的二次渦流與紊流動能，流體對管壁產生極高的局部剪應力。這種剪應力會不斷剝離或加速溶解表面的磁鐵礦保護層，使底層新鮮的活躍金屬持續暴露於高溫流體中重新氧化，導致局部管壁以驚人的速率減薄 1。FAC 的發生往往具有極高的隱蔽性，且減薄速率非線性。2007 年，堪薩斯城電力與照明公司 (KCP&L) 的 IATAN 電廠即發生了一起震驚業界的慘劇：一條減溫水管線因嚴重的 FAC 導致管壁無預警破裂，高溫高壓流體瞬間噴發，造成兩名工人當場死亡、第三人重傷的嚴重事故 1。這起事故促使 ASME 委員會更加重視管線厚度裕度的設計以及 FAC 的防範 1。

5D 彎管技術在防範 FAC 方面具有本質上的優勢。由於其平滑的流場顯著降低了管壁受到的流體剪應力，避免了局部紊流動能的集中，從根本上削弱了驅動磁鐵礦保護層溶解的物理動力 8。這使得 5D 彎管區域的管壁流失速率與直管段幾乎無異，徹底移除了管線系統中的 FAC 高風險熱點，大幅提升了電廠長期運轉的安全性。此外，平滑的 5D 大曲率設計也是未來管線進行智慧清管器 (Pipeline Pigs) 內部巡檢的先決條件，多數清管設備要求至少 3D 或 5D 的彎曲半徑才能順利通過而不被卡死 10。

四、 P91/P-No. 15E 潛變強化鐵素體鋼之冶金特性與 PWHT 限制

在探討工法對材料完整性的影響之前，必須深入理解 P91 (9Cr-1Mo-V) 材料的物理冶金特性。P91 屬於 ASME 定義的 P-No. 15E 潛變強化鐵素體鋼 (CSEF) 群組，其被廣泛應用於高達 600°C 甚至 620°C 的極端蒸汽環境中 6。

P91 鋼的卓越高溫強度並非偶然，而是來自於精密的合金設計與嚴格的初始熱處理。其微觀基地為強韌的「回火麻田散鐵 (Tempered Martensite)」，並依賴兩種關鍵的析出物來阻礙差排運動 (Dislocation Glide and Climb) 以抵抗潛變：第一種是富鉻的M23C6 碳化物，它們穩定地駐紮在原沃斯田鐵晶界與麻田散鐵板條邊界，防止晶界滑動；第二種則是細小且均勻散佈於基地內部的奈米級 MX 型碳氮化物 (主要由釩 V 和鈮 Nb 構成)，它們能有效地釘扎 (Pinning) 內部的差排，提供強大的潛變抗性 6。然而，這種精妙的微觀組織處於一種亞穩態 (Metastable State)，對後續的熱循環與塑性應變極度敏感。

4.1 傳統 1.5D 彎頭與銲接熱影響區 (HAZ) 的災難：第四型潛變破裂

1.5D 電銲彎頭無法獨立存在於管線系統中，它必須依賴兩端的環向對銲 (Girth Weld) 來與直管連接。在多道次銲接過程中，劇烈的溫度梯度與熱循環會在母材上產生不可避免的熱影響區 (Heat-Affected Zone, HAZ)。針對 P91 鋼，HAZ 的微觀結構會因距離熔池的遠近而呈現極大的異質性，通常可細分為粗晶區 (CGHAZ)、細晶區 (FGHAZ) 以及最為致命的臨界相變區 (Intercritical HAZ, ICHAZ) 8。

其中，ICHAZ 所經歷的峰值溫度剛好介於材料的下臨界相變點AC1 (約 800°C) 與上臨界相變點 AC3之間。在此尷尬的溫度區間內，原有的回火麻田散鐵發生部分且不完全的相變，導致維持潛變強度的 MX 析出物部分溶解至基地中，而殘留的碳化物則發生粗化 (Coarsening) 8。更糟糕的是，這種不完全相變導致該區域在銲後冷卻時，形成了一條低差排密度 (Dislocation Density)、晶粒細小且缺乏 MX 釘扎效應的微觀「軟化帶 (Softened Zone)」 8。

在管線長期服役中，這個 ICHAZ 軟化帶正好承受著管線系統因熱膨脹受阻而產生的巨大彎矩與三軸應力 (Triaxial Stress)。在高溫與應力的雙重持續驅動下，晶界滑動加劇，極易在此區域引發潛變孔洞 (Creep Voids) 的成核與結合。這種微觀孔洞最終會演化成巨觀裂紋，導致無預警、極具毀滅性的「第四型潛變破裂 (Type IV Creep Rupture)」 8。許多研究運用拉森-米勒參數 (Larsen-Miller Parameter, LMP) 來評估此類材料的壽命衰退，結果顯示 ICHAZ 的存在會導致銲接接頭的整體潛變壽命較母材縮減數萬小時 19。

4.2 ASME B31.1 Table 132 對 PWHT 的嚴苛限制與實務困境

為了解除銲接殘餘應力並回火新生成的未回火麻田散鐵 (Untempered Martensite)，ASME B31.1 第 132 節強制規定 P91 (P-No. 15E) 的所有受壓銲縫必須進行嚴格的銲後熱處理 (PWHT) 6。對於 P91 而言，這是一個如履薄冰的程序。

首先，銲接完成後，不能立即升溫進行 PWHT。必須讓銲道均勻冷卻至麻田散鐵完成溫度 (Mf，約 93°C / 200°F) 以下，確保高溫下存在的沃斯田鐵已經 100% 轉變為硬脆的麻田散鐵 6。若未完全冷卻即開始 PWHT，殘留的沃斯田鐵將在 PWHT 後轉變為未回火的麻田散鐵，導致銲道極度脆化，喪失常溫水壓試驗所需的韌性 6。

其次，根據 ASME B31.1 Table 132 規範，P-No. 15E 的 PWHT 升溫與降溫速率受到嚴格控管。在 315°C (600°F) 以上，最大加熱速率受限於205°C/hr (400°F/hr) ，最大冷卻速率則受限於260°C/hr (500°F/hr)，並依管壁厚度有更嚴格的計算公式 7。其持溫時間 (Hold Time) 通常要求每英吋厚度至少 20 分鐘，且總時間不得少於 2 小時 4。

最危險的限制在於 PWHT 的目標溫度區間，通常被限縮在 730°C 至 775°C 之間 7。這個溫度的上限是絕對不可逾越的紅線。若 PWHT 溫度超過材料的實際 AC1 相變點，材料將重新開始沃斯田鐵化，徹底摧毀辛苦建立的碳化物網絡，導致高溫潛變強度發生不可逆的暴跌 6。實務上，由於銲材中鎳 (Ni) 與錳 (Mn) 含量的變異，當 Ni+Mn 總量超過 1.0% 或 1.5% 時，材料的AC1 溫度會被大幅拉低至約 790°C 甚至 1450°F 6，這使得合格的 PWHT 溫度操作視窗變得極度狹窄。

最令人絕望的冶金事實是：無論現場的 PWHT 執行得多麼精確、控溫多麼完美，它在本質上都只是一種「次臨界回火 (Sub-critical Tempering)」。這種熱處理的熱力學動能僅夠軟化並韌化銲道熔積金屬與 CGHAZ/FGHAZ，完全無法逆轉或消除 ICHAZ 的微觀軟化現象 8。因此，1.5D 銲接彎頭在冶金學上存在著傳統工法無法根除的宿命性缺陷。

PWHT 關鍵控制參數 ASME B31.1 / 業界規範要求 違反之冶金學後果
銲後冷卻溫度 需降至 Mf以下 (約 93°C / 200°F) 6 殘留沃斯田鐵在 PWHT 後轉變為未回火麻田散鐵，導致室溫脆化破裂 6。
最大加熱速率 (>315°C) ≦205 °C/hr (400 °F/hr) 7 產生極大的熱應力與內外壁溫差，導致管壁微裂紋。
最大冷卻速率 (>315°C) ≦260 °C/hr (500°F/hr) 7 引發冷卻收縮應力，抵銷 PWHT 消除殘餘應力之效果。
目標持溫區間 730°C ~ 775°C (次臨界回火) 7 溫度過低則無法回火麻田散鐵 (硬度超標)；溫度超過AC1 則重新相變，徹底摧毀潛變強度 6。
銲材 Ni+Mn 含量控制 建議 ≦1.0% 或 1.2% 6 含量過高會大幅壓低AC1 相變點，壓縮 PWHT 容許溫度上限，增加過溫報廢風險 18。

(表 3：ASME B31.1 下 P-No. 15E (P91) 材料 PWHT 之關鍵熱力學參數與失效風險分析)

五、 5D 彎管之成型應變與 ASME B31.1 Table 129.3.3.1-1 規範要求

為了解決 1.5D 彎頭 HAZ 軟化帶的無解難題，5D 彎管技術「以彎代銲」，移除了幾何變遷處的銲道。然而，這並不意味著 5D 彎管沒有材料挑戰。任何冷作或中頻感應加熱彎管 (溫度低於材料再結晶溫度) 都會對 P91 材料的晶格造成顯著的塑性變形。

5.1 極限纖維伸長率 (成型應變率) 之計算公式與物理意義

在金屬材料經歷彎曲變形時，其內部會產生錯綜複雜的差排增殖與交錯，導致巨觀上的應變硬化 (Strain Hardening) 8。為了量化這種變形的嚴苛程度，ASME B31.1 與相關的材料評估準則 (如 ASME B31T) 定義了「極限纖維伸長率 (Extreme Fiber Elongation)」，即成型應變率ε的計算準則 8。

對於圓柱形管材，規範提供了一般性的簡化公式：ε  = r/R*100*% = (50*D/R)% 其中D 為管線名義外徑，r 為管線半徑，R 為彎曲中心線半徑 8。 根據此公式，對於 5D 彎管 (R = 5D)，其成型應變率精準落在：ε  = (50*D/5D)% = 10%  若採用更為急促的 3D 彎管 (R = 3D)，其應變率則高達16.67% 8。這高達 10% 的塑性應變，會顯著改變 P91 材料內部的差排密度，干擾原本穩定的析出物結構，並在管壁內遺留龐大的殘餘應力。若不加以處理，這些高能態的晶格缺陷將在後續的高溫服役中加速材料的退化機制 8。

5.2 ASME B31.1 Table 129.3.3.1-1 之階梯式應變限制與熱處理極限值

洞悉應變對材料高溫壽命的危害，ASME B31.1 第 129 節 (Bending and Forming) 頒布了關鍵的 Table 129.3.3.1-1 (Post-Cold-Forming Strain Limits and Heat Treatment Requirements for Creep Strength Enhanced Ferritic Steels) 4。

該條款針對 P-No. 15E (包含 Grade 91 等 CSEF) 的冷作成型應變，明確劃分了5%≦ε≦20% (部分條件為 25%) 的階梯式處理區間，並與管線的設計服役溫度連動：

  1. 次臨界退應力處理 (Subcritical PBHT) 的豁免條件： 當冷作應變率介於 5%≦ε≦20%，且管線系統的設計服役溫度低於 600°C 時，規範允許採用溫度較低、風險較小的次臨界退應力處理，來取代高溫的 N+T 處理。實務上，此熱處理需精準控制在 1350°F 至 1425°F 的狹窄溫度區間內。
  2. 強制全面正常化與回火 (N+T) 的極限條件： 若設計溫度大於或等於 600°C，或應變率突破 20% (高溫服役區) 或 25% (低溫服役區) 的極限上限，為了挽回馬氏體微觀組織的高溫潛變抗力，則毫無妥協地必須執行全面的正常化與回火 (N+T)。

由於 5D 彎管的理論應變率為 10% (已超過 5% 的法規豁免極限值，且準確落於 5%≦ε≦20%的區間內)，製造廠必須依法規嚴格檢視系統設計溫度，以啟動相應的彎後熱處理 (Post-Bend Heat Treatment, PBHT) 介入機制。這個嚴謹的法規要求，正是將 5D 彎管推向冶金學顛峰的契機。

六、 IH-PBHT (感應加熱彎管後熱處理)：P91 材料的微觀冶金重塑

面對 10% 的強烈塑性應變，5D 彎管所需要的不是傳統的應力消除 (Stress Relief)，而是微觀組織的「徹底重塑 (Metallurgical Reconstruction)」。這正是 IH-PBHT (感應加熱彎管後熱處理) 相較於傳統銲接 PWHT 具有絕對統治力優勢的核心所在。

傳統 1.5D 彎頭的現場 PWHT 由於受限於直管相連，無法將整段管線加熱至高溫，僅能實施前述 730°C~775°C 的次臨界回火，對 ICHAZ 軟化區束手無策 7。然而，對於在工廠內部製造的 5D 彎管，製造商能夠利用極度精確的大功率電磁感應加熱設備 (Induction Heating)，對整根成型後的彎管執行完整的 正常化與回火 (Normalizing and Tempering, N+T) 程序 8。

這是一個近乎浴火重生的熱力學過程，包含兩個決定性的階段：

  1. 全面正常化 (Full Normalizing)： 感應加熱線圈將整根彎管精準、均勻地加熱至材料的上臨界相變點AC3 以上 (針對 P91 通常控制在 1040°C – 1080°C 之間)。在此超高溫狀態下，材料內部的時間記憶被完全抹除。先前的 10% 塑性變形引發的差排堆積、冷作加工硬化帶來的巨觀殘餘應力、以及在成型過程中可能粗化的碳化物，將全數溶解並消失。鋼材的晶體結構 100% 轉變為均勻、無應力且碳氮元素過飽和的沃斯田鐵相 (Austenite Phase)。隨後，將管材移出加熱區，在受控的空氣中進行冷卻 (Air Cooling)，使其重新生成極為細緻且均勻的未回火麻田散鐵組織 8。
  2. 高溫回火 (High-Temperature Tempering)： 正常化冷卻至室溫後，再次將管材送入加熱爐或使用感應線圈，加熱至 730°C – 775°C 之間並精確持溫。在此熱力學驅動力下，先前溶解的釩 (V) 與鈮 (Nb) 等合金元素，會重新以極微小且高密度的奈米級 MX 碳氮化物形式，均勻地析出並鎖定在麻田散鐵板條邊界與基地內部。這一步驟徹底消除了麻田散鐵的脆性，並完美地恢復了材料抵抗高溫潛變的巔峰能力 8。

透過 IH-PBHT 的全體積 N+T 熱處理，5D 彎管在微觀冶金結構上等同於「重生」。它不僅徹底清除了冷作彎曲帶來的 10% 應變硬化，更達到了 1.5D 銲接彎頭夢寐以求卻永遠無法企及的境界——完全不存在銲接熱影響區 (HAZ) 軟化帶。從材料物理科學的角度嚴格檢視，經過 IH-PBHT 的 5D 彎管不再是一段帶有潛在弱點與應力集中的管件，而是一根具有彎曲幾何外觀的「完美無縫直管」，其抗潛變能力與母管材料毫無二致 8。

微觀冶金特徵評估 1.5D 電銲彎頭 (依賴現場 PWHT) 5D 冷作/感應彎管 (依賴工廠 IH-PBHT) 工程影響
塑性應變處理依據 鍛造廠內處理成型應變，但現場安裝必需銲接。 受 B31.1 Table 129.3.3.1-1 嚴格管轄，應變 10% 依法強制熱處理，並依設計溫度決策。 確保材料不受冷作硬化之長期毒害。
熱處理實施本質 銲道區域之次臨界回火 (Sub-critical Tempering)，絕對上限 775°C 7。 全體積之正常化與回火 (N+T)，溫度逾 1040°C 消除記憶後再行回火 8。 N+T 能徹底重置晶格，次臨界回火則否。
熱影響區 (HAZ) 狀態 存在無法消除之 CGHAZ, FGHAZ 與 ICHAZ，組織呈現極端異質性 8。 整個彎曲應力過渡段完全無銲縫，無 HAZ。冶金結構 100% 均勻一致。 消除系統最脆弱之短板。
第四型潛變破裂風險 極高。Type IV 破裂為 P91 銲接系統中最常見之無預警災難性失效模式 8。 極低。徹底消除應力集中點與微觀軟化區，抗潛變能力等同於全新母管 9。 決定管線系統的長期可靠度與壽命。

(表 4：基於物理冶金學之 1.5D PWHT 與 5D IH-PBHT 微觀結構演化與破裂風險深度剖析)

七、 施工實務、NDE 檢驗與全壽命週期總擁有成本 (TCO) 經濟學模型

工程技術的卓越性最終必須接受商業經濟學的檢驗。在電廠管線的決策中，不僅仰賴前端的技術指標，全壽命週期總擁有成本 (TCO, Total Cost of Ownership) 更是發電業主的絕對關鍵考量。傳統的採購觀念往往認為，1.5D 鍛造彎頭作為全球標準化大量生產的管件，其單件採購價格極其低廉；而 5D 彎管需要專屬的特長母管、極其昂貴的中頻感應機台設備以及漫長的工廠熱處理程序，初期建置成本顯著較高 10。然而，若將視角拉高至整個專案的施工安裝、檢驗測試以及長達數十年的營運維護，兩者呈現截然不同的 TCO 經濟學曲線。

7.1 現場銲接難度與非破壞檢驗 (NDE) 成本的劇烈差異

在 ASME B31.1 範疇的高壓主蒸汽與高溫再熱蒸汽管線中，規範要求所有的受壓周向對銲銲縫均必須進行 100% 的射線探傷 (Radiographic Testing, RT) 或進階超音波探傷 (Ultrasonic Testing, UT/PAUT) 9。一個 1.5D 彎頭的安裝，意味著在管線走向改變的狹窄空間內，必須增加兩道高難度的大管徑、超厚壁 P91 銲口。

如前所述，P91 的現場銲接是一項勞力密集且極度耗時的精密工程。它包含了漫長的預熱程序 (必須精準維持在 400°F~550°F 之間) 6、嚴苛的層間溫度控制、使用專屬的低氫銲材、銲後必須等待降溫至Mf 點以下的停滯期，以及動輒耗時十數小時的 PWHT 緩慢升降溫程序 6。這使得現場銲接的直接高級技工人力成本、氣體耗材成本、搭設保溫鷹架成本極度高昂。更甚者，若 NDE 檢驗出任何微小的夾渣或未熔合缺陷，必須將該厚壁銲道刨除重銲，並將所有預熱與 PWHT 程序重新執行一次，對專案時程 (Schedule) 造成毀滅性的打擊。

相反地，5D 彎管技術秉持「以彎代銲」的核心理念，實質上直接從物理空間消除了這兩個位於高應力幾何突變節點上的厚壁銲縫 8。雖然 5D 彎管本身出廠前需通過製造商嚴格的壁厚減薄率超音波測量、橢圓度 (Ovality) 幾何校驗 8，並確認表面硬度是否符合規範 (通常要求 HV < 240 以證明 N+T 成功)，但其送抵現場後，安裝所需之銲口數量與 NDE 工作量大幅銳減。在一個佈滿彎角的大型發電廠蒸汽管線網路中，減少成百上千道厚壁銲口所省下的現場人力、NDE 檢測費用與寶貴的建廠工期，往往在施工初期階段就能直接抵銷，甚至超越 5D 彎管較高的原物料採購成本 10。

7.2 營運維護、熱效率與 Risk-Based Inspection (RBI) 負擔

進入電廠長達二、三十年的商業運轉 (Commercial Operation) 階段後，5D 彎管的經濟優勢將呈現指數型增長。在現代電廠的營運管理中，P91 鋼的銲接接頭永遠是 RBI (Risk-Based Inspection，風險基礎檢驗) 計畫中風險等級最高、被列為「必須嚴密監控」的重點項目。

由於 Type IV 潛變破裂具有潛伏期長、且最後階段會發生「無預警宏觀斷裂」的恐怖特性，電廠營運商必須在每一次年度大修 (Annual Outage) 期間，耗費鉅資搭設高空鷹架，剝除保溫層，對 1.5D 彎頭的銲縫進行現場金相複製品 (Field Metallographic Replication) 檢驗、硬度量測以及高階相列超音波 (PAUT) 掃描，以尋找極微小的潛變孔洞 8。這不僅產生了驚人的維護費用，更嚴重拖長了機組停機時間 (Outage Time)。一旦發現潛變孔洞密度超標，整組 1.5D 彎頭必須立即切除更換，導致數千萬元的營運損失。

5D IH-PBHT 彎管因彎曲段完全無銲縫，且其冶金狀態已透過完美出廠的 N+T 熱處理重置為無缺陷狀態，它在 RBI 評估矩陣中的失效機率 (Probability of Failure, POF) 趨近於直管，徹底免除了繁重的後期高階檢驗需求 9。此外，前文所述的 5D 彎管流阻降低 20~30% 之特性，將在機組全壽命週期內節省海量的幫浦送水電能與蒸汽壓力能耗，並因其免於 FAC 侵蝕的特性，使得管線的更換頻率趨近於零，完美保障了發電機組的最佳稼動率 (Plant Availability) 9。

經濟學與管理評估維度 1.5D 電銲彎頭 (PWHT) 專案模型 5D 冷作/感應彎管 (IH-PBHT) 專案模型 財務影響分析
初期管件原物料採購成本 低 (全球標準化大量模具鍛造量產件) 10。 較高 (需採購特製長母管、客製化感應機台與大面積熱處理耗能) 10。 採購預算面的單一劣勢。
現場銲接與 NDE 檢驗成本 極高 (每個方向轉折處需增加兩道厚壁 P91 複雜銲口，伴隨 100% RT/UT 及繁瑣預熱/PWHT) 9。 極低 (彎管段無縫，大幅刪減高難度現場銲口數量與射線探傷總工時負擔) 9。 5D 彎管大幅縮短建廠時程，節省驚人的人力工資。
流體壓降損耗與營運能耗 高 (壓力降驟增，二次渦流造成流體動力學損耗大，降低循環效率) 9。 低 (平順曲率減少 20~30% 壓降，優化電廠全壽命熱力學效率) 10。 5D 彎管能在營運期持續產生無形的節能收益。
後期維護 (O&M) 與停機成本 極高 (面臨頻繁且昂貴的 RBI 金相檢驗，隨時面臨 Type IV 破裂需緊急停機搶修風險) 8。 極微 (幾乎免除特殊檢驗與維護，完全免疫銲道潛變破裂，全壽命週期總成本 TCO 極低) 9。 5D 彎管是確保機組穩定獲利的終極保險。

(表 5：基於全壽命週期經濟學之 1.5D 彎頭與 5D 彎管總擁有成本 (TCO) 結構對比矩陣)

八、 綜合結論與工程決策建議

綜合本研究對 2026 年版 ASME B31.1 (Power Piping)、ASME B31J 以及 B31T 規範框架的深度學術剖析與工程論證，對於超臨界與複循環發電廠等高溫高壓蒸汽管線系統，施工工法的選擇早已跨越了單純的幾何配管考量，進入了微觀物理冶金學、巨觀流體動力學以及全壽命週期經濟學的整合性高階工程決策層次。

傳統 1.5D 電銲彎頭儘管在初始材料採購成本與廠房空間緊湊度上具有表面優勢，但其嚴峻的幾何不連續性不僅在 ASME B31J 的先進應力模型中產生了極高的應力強化因子 (SIF) 與疲勞風險，其過度短促的半徑更無可避免地誘發了流場邊界層的強烈剝離與二次迪恩渦流，大幅推升了流體加速腐蝕 (FAC) 的發生機率與局部管壁減薄速率。更為致命的是，1.5D 彎頭必須依賴現場環向銲接連接，使得對熱極度敏感的 P91 (P-No. 15E) 潛變強化鐵素體鋼無可避免地產生熱影響區 (HAZ)。受限於 ASME B31.1 Table 132 對於最高溫度的嚴酷熱力學限制 (不可逾越AC1 相變點)，傳統現場的 PWHT 僅能實施次臨界回火，對 ICHAZ 軟化帶的微觀缺陷束手無策，為管線系統日後災難性、無預警的「第四型潛變破裂 (Type IV Creep Rupture)」埋下揮之不去的定時炸彈。

相較之下，5D 大半徑冷作或感應彎管 (IH-PBHT) 技術展現了跨世代的工程統治力。在流體力學層面，其平緩的曲率完美抑制了渦流，減少了 20%~30% 的壓力降，從動力學源頭消弭了 FAC 的侵蝕力；在固體力學與應力分析層面，遠低於 1.5D 彎頭的 SIF 數值賦予了管線在劇烈熱膨脹循環中極高的疲勞壽命；而在最具挑戰性的材料物理科學層面，雖然 5D 彎曲過程產生了高達 10% 的極限纖維伸長率應變，精準觸發了 ASME B31.1 Table 129.3.3.1-1 的強制熱處理極限值，但藉由精密的工廠級感應加熱設備，對整根彎管進行全體積的正常化與回火 (N+T) 程序，5D 彎管徹底抹除了塑性應變的歷史記憶與晶格缺陷。它完美重塑了 P91 鋼中至關重要的奈米級 MX 析出物與回火麻田散鐵基地，造就了零銲縫、零 HAZ 軟化帶的終極結構，成功跳脫了 Type IV 潛變破裂的宿命。

最終，從全壽命週期總擁有成本 (TCO) 觀之，5D IH-PBHT 工法藉由「以彎代銲」的核心優勢，大幅削減了現場厚壁銲接的昂貴工時、嚴苛的 NDE 射線探傷與超音波檢驗負擔，以及營運後期耗資巨大的 RBI 停機金相檢驗。本研究之分析結論強烈且明確地表明，在 2026 年最新 ASME 規範框架與發電廠極端營運條件的雙重驅動下，捨棄充滿隱患的 1.5D 銲接彎頭，全面擁抱 5D IH-PBHT 冷作與感應彎管工法，無疑是兼顧極致系統安全性、卓越熱力學發電效率與最優化長遠經濟效益的唯一工程正解。
