一、摘要

在現代化先進超超臨界（Advanced Ultra-Supercritical, A-USC）火力發電廠與快中子增殖反應爐（Fast Breeder Reactor, FBR）等極端服役環境中，為滿足不同管線區段對於熱力學穩定性與抗腐蝕能力之雙重需求，工程設計上常需將具備優異高溫潛變抗性與低熱膨脹特性之P91（9Cr-1Mo-V-Nb）麻田散鐵系耐熱鋼，與具備卓越抗氧化及抗晶間腐蝕能力之316LN沃斯田鐵系不銹鋼進行異質金屬銲接（Dissimilar Metal Welding, DMW）。然而，此類鐵素體與奧氏體之異質接頭在長期高溫服役下，面臨三大嚴峻且相互交織之冶金與力學挑戰：其一，兩者熱膨脹係數（CTE）之巨大落差所引發之交變熱疲勞應力；其二，高溫下因碳化學活度（Carbon Activity）梯度所驅動之劇烈碳遷移（Carbon Migration）現象，導致軟化與硬化區之並存；其三，銲後熱處理（PWHT）對P91母材乃屬必要，卻會對316LN母材造成嚴重之敏化（Sensitization）風險。

為徹底克服上述傳統異質銲接之先天瓶頸，隔離層銲墊（Buttering）製程被廣泛引入。本研究報告針對P91與316LN異質接頭，深入探討採用ERNiCrMo-3（Inconel 625）與ERNiCr-3（Inconel 82）等鎳基超合金作為隔離層之製程，對其微觀組織演變與高溫力學行為之深遠影響。分析結果證實，高鎳含量之隔離層不僅在熱力學上大幅提高固溶體中之碳活度係數，有效逆轉並阻斷了碳原子由P91向銲縫區上坡擴散之驅動力，消弭了傳統製程中致命之脫碳軟化區（CDZ）與滲碳硬脆區（CEZ），更避免了界面處脆性未回火麻田散鐵層之生成。在力學行為與潛變驗證方面，銲墊製程憑藉其介於兩母材間之熱膨脹係數，成功緩衝了異質接頭之熱膨脹應變，顯著降低貫穿厚度方向之殘餘應力；接頭整體拉伸強度穩定維持在600 MPa以上，且破壞位置多轉移至母材或熱影響區，而非脆弱之熔合線。針對高能管線最具威脅之第四型潛變破裂（Type IV Cracking），微觀結構追蹤與中斷潛變試驗（Interrupted Creep Tests）顯示，優化之銲墊與熱處理參數能有效抑制細晶熱影響區（FGHAZ）與跨臨界熱影響區（ICHAZ）內部碳化物的粗化與晶界空洞成核，使銲縫強度折減係數（WSRF）顯著提升，大幅延長高能管線之潛變壽命與整體系統之運行可靠度。

二、緒論

追求更高之熱循環效率與降低溫室氣體排放，已成為當今全球能源產業無可迴避之核心發展軌跡。在現代化之核能發電廠（如原型快中子增殖反應爐）與先進超超臨界（A-USC）火力發電廠中，主蒸汽管線與鍋爐過熱器等關鍵零組件之運作蒸汽溫度與壓力不斷攀升，現今設計指標已推進至600°C甚至700°C以上，並伴隨極高之內部壓力1。在如此嚴苛之熱力學條件下，單一材料往往無法同時滿足整體管線系統在不同區段之特殊需求，因此，依據局部環境之溫度、應力與腐蝕條件混合使用不同鋼種，進而衍生出大量之異質金屬銲接需求，成為高能管線設計之常態1。

在此背景下，P91（ASTM A335 Grade P91）與316LN（ASTM A312 TP316LN）之異質接合備受矚目。P91為一種經過微合金化處理之9Cr-1Mo-V-Nb麻田散鐵/肥粒鐵系耐熱鋼，藉由釩（V）與鈮（Nb）所形成之極細微碳氮化物（MX相）以及鉻鉬碳化物（M23C6）提供強大之析出強化與差排釘扎（Pinning）效果，使其在600°C左右具備優異之潛變破裂強度與較低之熱膨脹特性1。另一方面，316LN不銹鋼則屬於添加氮（N）元素之低碳沃斯田鐵系不銹鋼，氮的加入不僅補償了低碳設計帶來之強度損失，更進一步穩定了沃斯田鐵相，使其在具備卓越抗高溫氧化及抗晶間腐蝕能力之同時，維持了極佳之高溫韌性與延展性1。然而，將這兩種晶體結構、物理性質與化學成分迥異之先進材料直接進行熔銲結合，在冶金學與力學上存在極大之先天不相容性，主要體現在以下三個層面：

首要之挑戰在於物理性質之巨大落差，特別是熱膨脹係數（Coefficient of Thermal Expansion, CTE）之不匹配。P91鋼之CTE約為12.6 µm/m·K，而316LN不銹鋼之CTE則高達18.8 µm/m·K1。在經歷高能管線日常服役之高溫運轉及反覆之啟停機熱循環過程中，高達約28%之熱膨脹差異會在銲縫界面處產生極大之交變熱應力與剪切應變。每一次溫度的大幅波動，都相當於對接頭施加一次低週疲勞負載，極易在熔合線（Fusion Line）附近誘發熱疲勞裂紋，進而導致管線提早失效5。

其次，高溫服役環境下之元素遷移，尤其是碳遷移（Carbon Migration），是縮短異質接頭潛變壽命之最隱蔽且致命之機制。由於P91與高鉻沃斯田鐵銲縫間存在顯著之化學成分差異，導致兩側之碳化學活度（Carbon Activity）形成極大之梯度。在熱力學驅動力下，碳原子會自發性地違反濃度梯度，從低活度之P91側向高活度之銲縫側發生「逆向擴散」（Uphill Diffusion）10。此現象導致P91熱影響區因碳原子流失而形成極度軟化之脫碳區（Carbon-Depleted Zone, CDZ），使該區域失去碳化物的強化作用；同時，在銲縫邊界則形成富含碳化物析出之硬脆層（Carbon-Enriched Zone, CEZ），此種劇烈的強度錯位，成為潛變空洞成核與裂紋萌生之溫床8。

第三大矛盾則來自於銲後熱處理（Post-Weld Heat Treatment, PWHT）之製程衝突。P91鋼在經歷電弧銲接之極高熱輸入後，其熱影響區（HAZ）與熔合區會形成粗大且極脆之未回火麻田散鐵（Untempered Martensite）。為恢復其韌性、釋放高達數百MPa之殘餘應力，並促進強化相之均勻析出，必須於740°C至760°C區間進行數小時之高溫回火處理5。然而，此一溫度區間恰好完全落入316LN不銹鋼之敏化（Sensitization）危險溫度區（約425°C至870°C）。若將對接後之異質接頭整體施加PWHT，316LN側之晶界將大量析出鉻碳化物（Cr23C6），導致晶界周圍形成貧鉻區，在後續之高溫高壓蒸汽環境中，極易發生毀滅性之晶間腐蝕與應力腐蝕破裂（Stress Corrosion Cracking, SCC）5。

為徹底解決上述熱應力、碳遷移與敏化熱處理之三大矛盾，產業界與冶金學者發展並確立了「隔離層銲墊」（Buttering）技術。該技術之核心理念在於引入中介層以解耦製程衝突：藉由在P91母材端面預先熔敷一層或多層具備特定冶金特性之鎳基超合金（如ERNiCrMo-3或ERNiCr-3），隨後僅針對P91與銲墊層之複合體進行獨立之PWHT；待熱處理完成並確認P91微觀組織恢復後，再將此帶有銲墊之端面與316LN進行結合銲接，且最終之結合接頭無需再進行高溫熱處理5。本報告將以學術論文之嚴謹架構，深入探討此銲墊製程在P91/316LN異質金屬銲接中之微觀組織演變機制，並全面解析其在控制元素遷移、緩解殘餘應力，以及提升高溫潛變與力學行為上之深遠影響。

三、實驗方法與製程控制

在高能管線之異質接頭製造實務中，隔離層銲墊製程之每一個熱循環參數皆直接決定了最終接頭之冶金品質與力學穩定性。嚴謹之實驗與製造程序通常包含材料選擇、精準熱輸入控制之銲接程序、嚴格定義之銲後熱處理，以及後續之多尺度微觀與宏觀檢測評估。

3.1 材料選擇與特性參數

本研究所探討之母材為ASTM A335 Grade P91無縫鋼管與ASTM A312 TP316LN沃斯田鐵不銹鋼管。P91母材在交貨狀態下通常已經過1040°C至1080°C之正火（Normalizing）與750°C至780°C之回火（Tempering）處理，呈現典型之回火麻田散鐵組織，並均勻分佈著M23C6與MX析出物6。為解決前述之冶金矛盾，隔離層及最終銲縫金屬（Weld Metal, WM）選用具備優異高溫強度與抗氧化性之鎳基超合金銲絲，主要包括ERNiCrMo-3（商業名稱Inconel 625）與ERNiCr-3（商業名稱Inconel 82）。以下表格彙整了母材與主要銲材之名目化學成分特徵。

材料名稱 材料類型 C (%) Cr (%) Ni (%) Mo (%) 其它關鍵合金元素 (%)
P91 麻田散鐵/肥粒鐵耐熱鋼 0.08-0.12 8.0-9.5 < 0.40 0.85-1.05 V: 0.18-0.25, Nb: 0.06-0.10, N: 0.03-0.07
316LN 沃斯田鐵不銹鋼 < 0.03 16.0-18.0 10.0-13.0 2.0-3.0 N: 0.10-0.16, Mn: < 2.0
ERNiCr-3 (IN82) 鎳基合金銲材 < 0.10 18.0-22.0 > 67.0 – Nb+Ta: 2.0-3.0, Mn: 2.5-3.5, Ti: < 0.75
ERNiCrMo-3 (IN625) 鎳基合金銲材 < 0.10 20.0-23.0 > 58.0 8.0-10.0 Nb+Ta: 3.15-4.15, Fe: < 5.0

數據來源彙整自相關冶金規範與文獻分析1



3.2 隔離層銲墊與結合銲接製程

銲接製程主要採用氣體鎢極電弧銲（GTAW）或被覆劑金屬電弧銲（SMAW），以確保極高之銲道品質與純淨度，並全程使用高純度氬氣（Argon）作為保護氣體17。銲墊製程分為三個關鍵階段：

第一階段為隔離層堆銲（Buttering Layer Deposition）。在對P91端面進行預先機加工（如V型或階梯型坡口設計）後，必須施加嚴格之預熱。為防止P91產生氫誘發冷裂紋（Hydrogen-induced Cold Cracking），預熱溫度需維持在200°C以上（部分規範建議150°C至250°C之間）8。隨後，使用ERNiCrMo-3或ERNiCr-3銲絲，在P91端面進行多層多道之堆銲，總厚度通常控制在6 mm至10 mm之間，以確保後續加工與熱力學緩衝空間之充足4。為控制熱輸入，銲接電流一般設定在100 A至130 A，銲接速度約為70 mm/min，熱輸入量控制在1.0至1.5 kJ/mm之間，以避免P91熱影響區發生過度之晶粒粗化1。

第二階段為銲墊層後熱處理（PWHT of Buttered Joint）。完成銲墊層堆銲後，將帶有鎳基隔離層之P91複合件整體置於熱處理爐或使用局部電阻加熱毯進行PWHT。熱處理溫度精準設定於740°C至760°C之間，持溫時間依據管壁厚度而定，通常為2至4小時，隨後隨爐冷卻或空冷6。在此過程中，P91熱影響區之粗大、未回火麻田散鐵將發生回復與碳化物均勻析出，大幅降低硬度並恢復韌性。由於此階段不涉及316LN母材，徹底迴避了不銹鋼之敏化風險。

第三階段為最終結合銲接（Final Joining Weld）。完成PWHT並經非破壞檢測合格後，將銲墊層表面進行精密機械加工，確保符合組裝公差5。接著，將經過加工之鎳基銲墊面與316LN端面對齊對接。此階段同樣採用鎳基銲絲進行GTAW或SMAW銲接。此時製程控制之核心在於層間溫度（Interpass Temperature）控制。由於316LN對高溫極度敏感，層間溫度必須嚴格限制在150°C（或最高不超過177°C）以下，絕不可採用P91之高溫預熱參數14。此結合銲道完成後，接頭於室溫下自然冷卻，不需且不可再進行任何PWHT。

3.3 微觀表徵與力學評估技術

為全面解析微觀組織演變與力學行為，實驗分析涵蓋了多尺度之檢測技術：

  1. 微觀結構鑑定：利用光學顯微鏡（OM）進行巨觀形貌與熱影響區分區觀察；運用掃描式電子顯微鏡（SEM）搭配能量散佈分析儀（EDS）與電子探針微分析（EPMA），針對銲縫內部之元素偏析（如Mo、Nb）、界面之碳遷移現象及碳化物分佈進行高解析度元素映射（Elemental Mapping）；並利用電子背向散射繞射（EBSD）分析晶界特徵與差排密度演化1。
  2. 力學性能測試：包括室溫及高溫（550°C、600°C、650°C）之單軸拉伸試驗（Tensile Test）以確定極限拉伸強度（UTS）與破壞位置；進行夏比V型缺口衝擊試驗（Charpy V-notch Impact Test）以評估各區域之斷裂韌性；並利用維氏微硬度計（Vickers Microhardness Tester）以特定載荷（如200 gf）橫跨母材、熱影響區與銲縫，繪製高解析度之硬度分佈輪廓（Hardness Profiling）21。
  3. 潛變與殘餘應力分析：依據ASTM E-139標準，對完整之異質接頭試片進行恆定應力加速潛變破裂試驗（例如在600°C、80 MPa條件下）。為深入理解破壞機制，更實施了「中斷潛變試驗」（Interrupted Creep Tests），於潛變第二階段中期與第三階段初期主動停止試驗，進行金相切片以追蹤潛變空洞（Creep Cavities）之成核與生長過程19。此外，採用盲孔法或X射線繞射技術，精確測量跨越銲縫厚度方向之縱向與橫向殘餘應力分佈21。

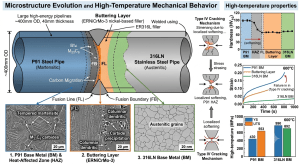

四、結果與討論

4.1 冶金相容性與微觀組織演變

將P91鋼與鎳基合金（ERNiCrMo-3或ERNiCr-3）相結合，其微觀組織的演變深受銲接熱循環及後續相變動力學的支配。在傳統未採用銲墊之P91/316LN直接銲接（若使用不銹鋼系銲材如E309L）中，P91母材會在熔合線（Fusion Line）附近因母材熔化稀釋，使得局部化學成分落入麻田散鐵與沃斯田鐵的雙相區，進而生成極端硬脆之未回火麻田散鐵層。該區域硬度常飆升至400 HV以上，韌性極差，成為啟動疲勞與潛變裂紋之致命缺陷12。

在導入鎳基隔離層並實施精確之PWHT後，P91側之微觀組織展現出良好之冶金相容性。橫跨P91熱影響區（HAZ），依據銲接過程中經歷之峰值溫度不同，可清晰辨識出三階漸層微結構：粗晶熱影響區（Coarse-Grained HAZ, CGHAZ）、細晶熱影響區（Fine-Grained HAZ, FGHAZ）以及跨臨界熱影響區（Inter-Critical HAZ, ICHAZ）9。

  • CGHAZ 緊鄰熔合線，其經歷之峰值溫度遠高於AＣ3轉變溫度，原始沃斯田鐵晶粒發生顯著粗化。經過740°C-760°C之PWHT後，該區轉變為強韌之粗大板條狀回火麻田散鐵（Tempered Martensite），並伴隨M23C6（主要富含Cr與Fe）及MX（富含V與Nb）碳氮化物在晶界與板條邊界之均勻析出，此區域通常表現出較高之硬度（約278 HV至315 HV）與優異之潛變抗性6。
  • FGHAZ 經歷之峰值溫度略高於AＣ3，沃斯田鐵化不完全且時間極短，導致晶粒極度細小。
  • ICHAZ 則距離熔合線較遠，其峰值溫度介於AＣ１與AＣ3之間。在銲接過程中，此區域僅發生部分沃斯田鐵相變，導致晶粒結構高度不均勻，且部分原有之M23C6碳化物發生粗化與部分溶解。在後續冷卻與PWHT過程中，此區域形成肥粒鐵與新生成之細小回火麻田散鐵的混合組織。由於固溶強化元素之重新分佈與碳化物的球化，ICHAZ成為整個接頭中硬度最低之區域，即所謂的「軟化區」（Soft Zone），硬度常跌落至200 HV左右2。

在鎳基隔離層內部，微觀組織表現出高度之凝固方向性與元素偏析特徵。緊鄰P91熔合線處，由於巨大之溫度梯度（G）與較低之凝固速率（R），銲縫金屬以磊晶生長（Epitaxial growth）方式，形成柱狀枝晶（Columnar Dendrites）及胞狀結構（Cellular Structure）向銲道中心生長1。在使用ERNiCrMo-3（Inconel 625）作為隔離層時，由於其含有高比例之鉬（Mo，約9%）與鈮（Nb，約3.5%），在非平衡凝固過程中，這些原子半徑較大且難溶之合金元素會被強烈排斥至枝晶間區域（Inter-dendritic areas），造成顯著之微觀偏析（Micro-segregation）26。

SEM與EDS分析明確指出，這些枝晶間區域富集了球狀之一次碳化物（如NbC、TiC），以及呈現連續鏈狀分佈之Laves相（一種富含Mo、Nb與Cr的TCP介金屬化合物）1。儘管Laves相與碳化物能提供一定之固溶與析出強化，但過度連續之網狀Laves相亦會成為脆性斷裂之裂紋擴展路徑，進而影響銲縫之低溫衝擊韌性17。相較之下，若採用ERNiCr-3（Inconel 82，不含Mo）作為銲墊層，其凝固組織中主要析出物為離散之Ti/Nb富集碳化物，Laves相之生成受到有效抑制，從而展現出更佳之韌性特徵4。

此外，在P91與鎳基隔離層的界面處，常觀察到厚度約數十微米之非混合區（Unmixed Zone）與半島狀微結構（Peninsula features）29。此現象源於P91母材之液相線溫度高於鎳基銲材，在銲池邊緣形成了一層極薄的富鐵熔液，來不及與大體積之鎳基熔池產生充分之對流混合即發生凝固。所幸，由於界面處鎳元素的強烈固態擴散，此過渡區並未生成足以威脅結構完整性之大面積脆性介金屬相，進一步驗證了鎳基銲墊在冶金上具備高度之相容性29。

4.2 元素遷移控制與熱力學機制

碳遷移（Carbon Migration）現象是限制異質金屬接頭高溫長期穩定性之最核心、最隱蔽之破壞機制。在高溫服役或高溫熱處理環境下，碳原子在固態金屬中之擴散並非單純由濃度梯度（Concentration Gradient）所驅動，而是嚴格遵循熱力學之化學勢（Chemical Potential）或碳活度（Carbon Activity）梯度8。依據費克第一定律（Fick’s First Law）結合化學活度之擴展形式，碳通量（JC）可由下式精確表示：

JC=-DC(T)×((daC)/dx)

其中，DC(T)為碳原子在特定溫度T下之擴散係數（遵循Arrhenius關係式：DC(T)=D0\exp(-Q/RT)，其中活化能Q在肥粒鐵中約為84 kJ/mol），daC/dx則為跨越銲縫界面之碳活度梯度8。在多成分合金系統中，合金元素會強烈改變碳的活度係數。強碳化物形成元素如鉻（Cr）、鉬（Mo）、釩（V）等對碳有極高之親和力，會大幅降低局部之碳活度；反之，非碳化物形成元素如鎳（Ni）與矽（Si）則會顯著提高碳之活度係數，排斥碳原子38。

在未施加鎳基銲墊，直接將P91（約9% Cr）與高鉻系之銲縫或316LN（約16-18% Cr）銲接之系統中，由於銲縫金屬中之Cr含量遠高於P91母材，導致銲縫區之碳活度極度低下。這種跨越界面之巨大活度落差，會提供強烈之熱力學驅動力，迫使碳原子從低活度之P91側跨越熔合線，「逆向擴散」（Uphill Diffusion）進入高活度之銲縫側27。這種巨量之碳遷移會導致微觀組織發生毀滅性之重組：在P91側，緊鄰界面之碳化物（M23C6與MX）為了彌補碳原子的流失而全數溶解，晶界失去釘扎效應，發生異常晶粒長大，形成寬度達數十至數百微米、硬度極低之脫碳軟化區（Carbon-Depleted Zone, CDZ）；與此同時，在銲縫側，接收大量碳原子後，會沿晶界與相界大量析出粗大之碳化物，形成硬度極高且脆性極強之滲碳硬化區（Carbon-Enriched Zone, CEZ）8。這種軟硬交替之夾層結構在承受蠕變與疲勞負載時，會產生極度之應力集中，成為裂紋萌生之捷徑。

導入ERNiCrMo-3或ERNiCr-3等鎳基隔離層，從根本上重塑了此一熱力學平衡。Inconel合金含有高達58%至70%以上的鎳，由於鎳原子在晶格中不與碳形成穩定之碳化物，且會大幅推升固溶體中碳之活度係數12。當P91與鎳基隔離層接觸時，儘管隔離層中含有約20%之鉻，但極高濃度之鎳元素發揮了強烈之熱力學排斥效應，將隔離層界面處之有效碳活度大幅拉高。這種效應如同築起了一道熱力學堤壩，大幅縮小甚至完全抵消了P91與銲縫間原本存在之碳活度梯度差，從而消除了驅動碳原子擴散的動力10。

先進之分子動力學模擬結合電子探針微分析（EPMA）線掃描結果證實，在採用鎳基銲墊層後，碳與鉻原子在界面呈現非對稱擴散特徵，碳遷移現象被有效壓制。脫碳層與滲碳層之厚度被極大程度地壓縮至小於10微米的極窄範圍，甚至在採用精確控制熱輸入之銲接參數下，幾乎觀察不到肉眼可見之CDZ與CEZ25。此一元素遷移控制機制，成功保留了P91界面晶界處之強化相，確保了熱影響區在長期高溫服役下之微觀組織穩定性與抗潛變能力。

4.3 性能驗證與高溫力學行為評估

隔離層銲墊製程在微觀冶金上之優勢，最終必須轉化為宏觀力學性能之提升。針對P91/316LN異質接頭，實驗室涵蓋了室溫/高溫拉伸、衝擊韌性、硬度映射，以及最為關鍵之加速潛變試驗與殘餘應力分析。

4.3.1 拉伸強度與硬度輪廓演變

維氏硬度映射（Vickers Hardness Mapping）是檢驗異質銲接微觀結構非均勻性之有效手段。實測數據顯示，未經銲墊處理之接頭在熔合線處存在極端之硬度突變（峰值可達400 HV以上），並在P91熱影響區伴隨深不見底之硬度低谷23。採用鎳基隔離層並施加局部PWHT後，應力與微結構獲得極大舒緩。P91側CGHAZ之最高硬度大幅下降至約278 HV至315 HV之安全區間，而銲縫內部之硬度則平穩維持在220 HV至240 HV之間，最低硬度出現在P91之ICHAZ，約為200 HV20。這種平滑之硬度過渡，有效減少了局部應變集中。

在室溫與高溫（550°C-650°C）之單軸拉伸測試中，含隔離層之異質接頭展現出卓越之承載能力。其室溫極限拉伸強度（UTS）通常介於610 MPa至647 MPa之間，且屈服強度（YS）超越了母材316LN之標準要求（見表2）23。更具指標意義的是，在拉伸試驗中，斷裂位置從傳統之銲縫脆弱界面，成功轉移至強度相對較低之P91母材區或316LN母材區，且斷口呈現富含微小韌窩（Dimples）之典型延性破裂特徵（Ductile fracture）33。這無疑證明了隔離層本身及其兩側界面之結合強度，已大於系統中較弱側之母材，完全符合甚至超越ASME鍋爐及壓力容器法規之嚴格設計規範。

測試項目 測試溫度 P91

 (母材參考)

 316LN

(母材參考)

 異質接頭 (含ERNiCrMo-3隔離層) 破壞位置分析
極限拉伸強度 (UTS) 室溫 (25°C) > 585 MPa > 515 MPa 610 – 647 MPa 斷於316LN或P91母材，呈延性破裂34
極限拉伸強度 (UTS) 高溫 (600°C) ~ 350 MPa ~ 400 MPa ~ 403 MPa 斷於P91母材或HAZ1
維氏硬度 (HV) 室溫 196 – 265 170 – 200 銲縫: 220-240, HAZ峰值: <315 消除400+ HV之麻田散鐵峰值23
夏比衝擊韌性 (CVN) 室溫 > 192 J > 150 J 62 – 140 J (視銲材與PWHT而定) 銲縫韌性受Laves相與NbC析出量影響23

4.3.2 第四型潛變破裂（Type IV Cracking）與空洞演化機制

對於運作溫度超過550°C的高能管線而言，潛變（Creep）是決定系統絕對壽命之最關鍵指標。在低於100 MPa之工作應力下，P91/316LN異質接頭幾乎無一例外地會發生所謂的「第四型潛變破裂」（Type IV Cracking）。此種獨特之破裂模式專指在低應力、長時間服役條件下，裂紋並非發生在銲縫或高應力區，而是沿著P91之細晶熱影響區（FGHAZ）或跨臨界熱影響區（ICHAZ）深處隱蔽萌生並迅速擴展之現象1。

為揭示此一複雜機制，研究團隊利用「中斷潛變試驗」（Interrupted Creep Tests）進行了精確追蹤。在設定為600°C、80 MPa之加速試驗條件下，典型的Type IV破裂發生在約3315小時。研究人員分別在潛變第二階段中期（1755小時）與第三階段初期（2275小時）中斷試驗進行顯微觀測12。觀察結果證實，在PWHT與後續高溫潛變過程中，ICHAZ/FGHAZ內部之晶粒未能如CGHAZ般形成穩固之板條麻田散鐵，導致該區域之晶粒內部鉻元素分佈高度不均。原有釘扎晶界之M23C6碳化物在潛變應力與熱能驅動下，發生了嚴重的粗化與聚集（Coarsening）19。

隨著這些碳化物粗化並失去阻礙差排運動（Dislocation movement）之能力，ICHAZ之潛變強度急遽下降。當整體管線結構承受軸向或內壓負載時，ICHAZ會相對於兩側較強之母材與CGHAZ，產生高度之局部塑性變形。這種微觀上強弱晶粒間的強度錯位（Strength mismatch），在結構拘束下引發了極大之三軸拉應力（Triaxial Stress），進而促使空位（Vacancies）向高應力區擴散，導致潛變空洞（Creep cavities）在粗化之碳化物周圍與晶界交匯處大量成核19。隨著服役時間推移，這些孤立之空洞迅速長大並相互連通形成微裂紋，最終導致接頭在幾乎沒有宏觀變形（整體應變量<5%）的情況下，發生無預警之突發性脆性斷裂31。

隔離層銲墊製程雖無法在冶金上徹底根除P91母材經歷熱循環後先天存在之HAZ軟化區，但卻能透過宏觀與微觀之應力重新分佈來有效延緩破裂進程。根據銲縫強度折減係數（Weld Strength Reduction Factor, WSRF，即異質接頭引發第三階段潛變時間與同條件下母材之比值）之分析，採用直接銲接之接頭其WSRF值僅為0.32；而在採用隔離層銲墊並優化熱處理後，WSRF顯著提升至0.6至0.65，成功突破了600°C鍋爐管線設計所要求之最低安全極限值2。此一壽命之延長，主要歸因於鎳基隔離層徹底阻斷了界面碳遷移，避免了CDZ之形成，防止了軟化區之進一步惡化與疊加，同時隔離層本身提供了一個相對平緩之應變與剛度過渡區，削弱了誘發空洞成核之三軸應力集中。

4.3.3 衝擊韌性權衡與熱疲勞應力緩解

韌性是防止管線在意外衝擊或急冷急熱條件下發生災難性斷裂的重要防線。研究發現，鎳基隔離層內部之微觀偏析會對衝擊吸收能量產生顯著影響。在使用ERNiCrMo-3（Inconel 625）作為隔離層之案例中，由於鉬（Mo）與鈮（Nb）在凝固過程中的嚴重枝晶間偏析，銲縫中心極易析出硬脆之Laves相與NbC微粒。相較於不含Mo之ERNiCr-3（Inconel 82），ERNiCrMo-3銲縫的衝擊韌性通常較低（例如，ERNiCr-3之室溫衝擊能量可達140-150 J，而ERNiCrMo-3往往降至62-100 J之間）4。因此，在針對極端要求衝擊韌性或抗震能力之核島區應用中，改用ERNiCr-3作為銲墊層，或採用IN82/IN625複合銲墊策略（如底層以IN82打底防碳遷移，表層以IN625提供高溫強度），能夠在抗拉強度與斷裂韌性之間取得最佳平衡17。

此外，高能管線在長達數十萬小時之服役週期內，將經歷無數次之啟停機循環。P91與316LN之間的CTE差異高達約6.2 µm/m·K。在此巨大差異下，每一次1000°F（約538°C）的溫度搖擺，316LN組件的膨脹量將比P91多出約28%，這會在熔合線上施加高達每循環0.327%的剪切應變，極易引發交變熱疲勞20。

ERNiCrMo-3與ERNiCr-3等鎳基合金的CTE約為15.5 µm/m·K，恰好完美地座落於P91與316LN之間1。此一居中之熱物理特性，使其在異質結構中扮演了極為關鍵的「熱彈性緩衝墊」（Thermo-elastic buffer）。數值模擬與運用盲孔法（Hole-drilling method）及X射線繞射實測之數據顯示，導入厚度約6 mm之隔離層後，可將貫穿厚度方向之縱向殘餘應力峰值（約250 MPa）與橫向殘餘應力（約172 MPa）顯著降低，並使其分佈梯度更為平緩1。應力梯度之平緩化，不僅大幅降低了接頭在腐蝕環境中發生應力腐蝕破裂（SCC）之機率，更在微觀尺度上進一步削弱了Type IV潛變空洞成核所需之應力驅動力，成為延長管線綜合壽命的另一項關鍵物理機制。

五、結論

針對先進超超臨界發電廠與核能高能管線系統中，P91耐熱鋼與316LN不銹鋼之異質金屬銲接，採用ERNiCrMo-3或ERNiCr-3鎳基超合金進行隔離層銲墊（Buttering）製程，已被大量實驗數據與熱力學分析證實為克服傳統冶金極限之突破性解決方案。綜合本報告對其微觀組織演變與高溫力學行為之深度剖析，可歸納出以下關鍵結論：

  1. 解除製程矛盾與阻斷碳遷移：銲墊製程在空間與時間上，巧妙地將PWHT步驟自最終之奧氏體結合銲接中剝離。此舉不僅允許P91側進行必要之高溫（740°C-760°C）回火以恢復潛變強度，更徹底保全了316LN母材，避免其落入敏化溫度區而引發致命之晶間腐蝕。在熱力學層面上，富鎳隔離層大幅推升了固溶體中碳的活度係數，有效遏制了碳原子向高鉻區之上坡擴散，從根本上消除了危及結構完整性之脫碳軟化區（CDZ）與滲碳硬脆區（CEZ）。
  2. 優化微結構並建立熱彈性緩衝：高相容性之鎳基隔離層抑制了P91界面脆性未回火麻田散鐵的生成，消除了高達400 HV以上之硬度突變。同時，憑藉其介於兩母材間之熱膨脹係數，鎳基層如同緩衝墊般，大幅吸收了由冷熱循環引發之剪切應變與殘餘應力。在宏觀力學表現上，拉伸破壞位置成功由脆弱之銲縫界面轉移至強度較低側之母材區，確保了接頭極限拉伸強度穩定維持在600 MPa以上之高水準。
  3. 顯著提升潛變壽命與運行可靠度：儘管P91熱影響區無可避免地會因部分相變而形成跨臨界熱影響區（ICHAZ）這一潛在軟化帶，但銲墊層平滑了跨越接頭之剛度梯度與應力集中現象。透過有效降低局部三軸拉應力，顯著抑制並延緩了ICHAZ內部M23C6碳化物周圍之潛變空洞成核與微裂紋擴展速率。此機制使得異質接頭之銲縫強度折減係數（WSRF）從極低水平大幅提升，有效抵抗了第四型潛變破裂（Type IV Cracking）之威脅，賦予了異質接頭更為卓越之長期服役可靠度。

綜上所述，隔離層銲墊技術不僅在宏觀工程尺度上解決了應力與熱膨脹不匹配之難題，更在微觀原子擴散與相變動力學控制上達到了高度之冶金穩定性，是未來高能管線建設中無可替代之關鍵接合技術。後續實務應用中，建議依據具體之衝擊韌性需求，審慎評估ERNiCr-3與ERNiCrMo-3之選擇，並持續優化熱輸入參數以控制枝晶間之微觀偏析，從而將異質接頭之綜合性能推向極致。
