高壓管線異質材質 (P92/316LN) 套銲接頭碳遷移效應與高溫熱應力耦合之疲勞不連續性分析 (Fatigue Discontinuity Analysis of P92/316LN Dissimilar Metal Socket Welded Joints in High-Pressure Pipelines: Coupling of Carbon Migration Effect and High-Temperature Thermal Stress)

/ Uncategorized / 作者:

摘要

在先進超超臨界（Advanced Ultra-Supercritical, A-USC）發電廠及核能電廠之高溫高壓蒸汽管線系統中，為兼顧熱效率提升與建廠經濟性，針對不同溫度區段之管線常採用不同鋼種進行對接。其中，具備優異高溫潛變抗性之 P92 肥粒鐵-麻田散鐵系耐熱鋼，與具備卓越抗氧化、耐腐蝕性能之 316LN 沃斯田鐵系不銹鋼，兩者間的異質金屬銲接（Dissimilar Metal Weld, DMW）是確保系統完整性的關鍵環節。針對公稱管徑小於兩吋之小口徑管線，工程實務上廣泛採用套銲（Socket Weld）接頭，然而該接頭設計本質上存在幾何與冶金的雙重不連續性。

本研究針對 P92 與 316LN 異質套銲接頭，深入探討其在高溫服役環境下，由元素化學勢梯度所驅動之碳遷移效應（Carbon Migration），以及由母材熱膨脹係數（CTE）顯著差異所誘發之高溫熱循環應力。透過有限元素熱彈塑性分析、奈米壓痕測試、以及潛變-疲勞交互作用（Creep-Fatigue Interaction）之微觀損傷力學探討，全面解析脫碳軟化區、滲碳脆化區與套銲根部應力集中三者耦合下之裂紋起始與延伸機制。研究進一步評估了鎳基合金填料（如 Inconel 82）與緩衝層（Buttering）技術在消減界面應變梯度與阻擋碳擴散上之冶金優勢，並參照 ASME 規範針對套銲接頭之應力增強因子（SIF）及幾何設計提出系統性的工程優化策略。

一、 緒論與高壓管線異質銲接背景

全球能源產業為應對減少二氧化碳排放與提升發電效率的雙重挑戰，不斷推升燃煤火力發電廠之蒸汽參數。當前先進超超臨界（A-USC）機組之蒸汽溫度已設計達到 600°C 甚至 760°C 的嚴苛條件1。在此極端服役環境下，厚壁集管、主蒸汽管線及過熱器管排等核心組件必須採用具備極高耐溫與耐壓特性之先進鋼材。在眾多候選材料中，P92 鋼（9Cr-0.5Mo-1.8W-VNb）作為 9-12% 鉻系麻田散鐵耐熱鋼的重大技術突破，藉由鎢元素的固溶強化與微量硼元素的晶界穩定作用，展現出遠優於傳統 P91 鋼的長期潛變斷裂強度，成為 650°C 以下應用領域之首選4。另一方面，在需要面對更高溫蒸汽氧化或特定腐蝕性流體之過熱器端與輔助管線中，常採用添加氮元素之 316LN 沃斯田鐵不銹鋼。氮元素的加入不僅提供了顯著的固溶強化效果，更有效抑制了高溫下的晶界敏化（Sensitization），提升了材料的抗應力腐蝕與疲勞性能7。

當發電廠系統需要在這兩段不同材質的管線之間進行過渡對接時，即形成了異質金屬銲接。對於大口徑主蒸汽管線，通常採用全滲透之平口對銲（Butt Weld）；然而，對於公稱管徑（NPS）小於 2 吋的小口徑高壓管線，如儀表引壓管、排氣管、洩水管等，工程實務上為求施工便利與防漏考量，廣泛採用套銲（Socket Weld）進行連接10。套銲接頭是將管端插入鍛造接頭之凹槽內，再於外部施以角銲（Fillet Weld）。根據 ASME B31.1 動力管線規範與 ASME B31.3 製程管線規範，為避免銲接過程中因熔池凝固收縮及管件熱膨脹而導致接頭根部承受過大擠壓應力，安裝時管端與凹槽底部必須強制保留約 1/16 吋（1.6 mm）的膨脹間隙11。

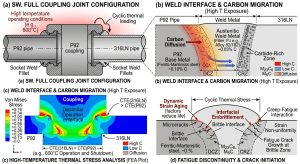

然而，此一強制性的幾何間隙要求，加上 P92 與 316LN 之間懸殊的熱膨脹係數與化學成分差異，使得該異質套銲接頭成為整個管線系統中最脆弱的疲勞不連續點。接頭在經歷長達數十萬小時的高溫服役與頻繁的啟停熱循環（Thermal Cycling）時，會面臨碳遷移造成的熱影響區弱化、熱應力引發的低週疲勞、以及晶界潛變微孔洞生長的多重耦合破壞機制。此一多物理量耦合效應不僅加速了第 IV 型（Type IV）潛變開裂的發生，更大幅降低了套銲接頭的整體疲勞壽命15。

二、 異質母材微觀組織與熱物理力學特性解析

異質金屬接頭的複雜失效風險，根本上源自於兩母材在基礎冶金學、晶體結構以及巨觀熱物理性質上的巨大鴻溝。為深入探討熱應力與碳遷移的驅動力，必須對 P92 鋼與 316LN 鋼的基礎特性進行全面解析。

2.1 P92 肥粒鐵-麻田散鐵鋼之冶金特徵

P92 鋼的化學成分設計是基於提升固溶強化與析出強化的雙重目標。其標準成分約包含 9% 的鉻（Cr）、0.5% 的鉬（Mo）、1.7-2.0% 的鎢（W）、以及微量的釩（V）、鈮（Nb）與硼（B，約 0.001-0.002%）5。相較於前一代 P91 鋼，P92 鋼將鉬含量減半，同時引入大量的鎢，此舉顯著增強了基體的固溶強化效應；而硼元素的微量添加，則能有效分佈於晶界碳化物中，延緩M23C6 碳化物在高溫下的粗化速率，進一步穩定晶界，從而將 600°C 下的 100,000 小時潛變斷裂強度從 P91 的約 95 MPa 大幅提升至 P92 的 123 MPa 左右6。

在常規的正常化（約 1040-1070°C）與回火（約 760-775°C）熱處理後，P92 鋼展現出完全的回火麻田散鐵（Tempered Martensite）板條狀顯微組織，內部包含高密度的差排（Dislocations）。其主要的析出強化相包括富含鉻的M23C6 碳化物（主要沿原沃斯田鐵晶界及板條邊界析出），以及富含釩、鈮的 MX 型碳氮化物（主要均勻散佈於板條內部）6。然而，P92 鋼在長期高溫潛變下，會析出金屬間化合物 Laves 相（以 (Fe,Cr)(W,Mo) 為主），這類富鎢相若粗化過快，反而會消耗基體中的固溶強化元素並成為微裂紋的成核點4。

2.2 316LN 沃斯田鐵不銹鋼之冶金特徵

316LN 屬於面心立方（FCC）晶體結構之沃斯田鐵不銹鋼，其化學成分包含 16-18% 的鉻、10-14% 的鎳、2-3% 的鉬，且嚴格控制碳含量在 0.03% 以下9。字母 “L” 代表低碳（Low Carbon），旨在從根本上消除銲接熱影響區中因高溫停留而引發的Cr23C6 晶界析出與貧鉻區（Cr-depleted zone）形成，有效防止晶界敏化與後續的晶間腐蝕8。

字母 “N” 則代表氮元素的額外添加（0.1-0.2 wt%）。氮在沃斯田鐵基體中屬於強烈的格隙固溶強化元素（Interstitial Solid Solution Strengthener）。氮的加入不僅顯著提高了 316LN 的室溫與高溫屈服強度，更有效降低了材料內部的層錯能（Stacking Fault Energy），使得差排結構在疲勞變形過程中傾向於平面滑移（Planar Slip）而非波狀滑移（Wavy Slip），這對於提升抗潛變與抗熱機械疲勞性能具有關鍵作用7。

2.3 異質材料熱物理性質參數之匹配性比較

材料熱物理性質的不匹配，是引發異質接頭界面熱應力的核心根源。透過差示掃描量熱法（DSC）與線性膨脹儀等先進量測技術，可精確取得 P92 與 316LN 在寬廣溫度範圍內的熱物理數據2。下表 1 詳細列出了兩材料在室溫至高溫條件下的關鍵性質對比。

熱物理與力學參數 P92 耐熱鋼 316LN 不銹鋼
晶體結構 BCC/BCT (回火麻田散鐵) FCC (沃斯田鐵)
密度 ((g/cm3) 7.74 7.99 – 8.00
室溫熱傳導率 (W/m⋅K) 24 – 31 15 – 16.3
比熱容 (J/kg⋅K, 室溫) 約 490 – 530 485 – 500
高溫平均熱膨脹係數 CTE (20-700°C) (μm/m⋅K) 13.1 18.0 – 18.2
室溫降伏強度 (MPa,0.2% 偏移) ≧440 (常高於 500) ≧205
室溫抗拉強度 (MPa) 620 – 850 515 – 720
彈性模數 (20°C / 500°C) (GPa) 218 / 175 200 / 165

由表 1 數據可明顯看出，P92 鋼因其晶體結構特性，具備相對較高的熱傳導率與較低的熱膨脹係數。這使得 P92 管線在承受瞬態溫度變化（如冷機啟動）時，內部溫度梯度較小，熱應力發展較為溫和5。相反地，316LN 不銹鋼的熱膨脹係數極大，約比 P92 高出 35-40%，且熱傳導率較低7。當這兩種性質迥異的材料被剛性的銲縫金屬連接，並共同暴露於 600°C 的高溫環境時，316LN 側的自由膨脹量將大幅超過 P92 側。這種類似雙金屬片（Bimetallic strip）的受熱彎曲效應，會在融合線周圍產生極大的剪切應力與徑向拉應力，為後續的低週疲勞損傷埋下隱患15。

三、 異質套銲接頭之幾何不連續性與力學應力分佈

在高溫與高壓服役條件下，套銲接頭的幾何特徵對疲勞壽命的影響往往大於材料本身的純粹拉伸性能。本節將自 ASME 規範出發，探討應力集中機制與銲接殘留應力場的疊加效應。

3.1 ASME 規範中之 SIF 應力增強因子

在 ASME B31.1 與 B31.3 規範的附錄 D 中，對各類管件的應力增強因子（Stress Intensification Factor, SIF，符號通常表示為i）有嚴格的定義與計算公式。SIF 是一個無因次乘數，用於在管線系統的位移應力範圍（Displacement Stress Range）與疲勞計算中，放大局部標稱應力，以反映幾何不連續處的實際應力集中程度30。

以一條筆直的管線搭配標準射線檢驗合格的平口對銲（Girth Butt Weld）為基準，其 SIF 被設定為 1.0。常見的長半徑彎管（Long-radius elbow）其 SIF 依厚度不同約在 1.5 至 4.0 之間。然而，對於標準套銲接頭（Socket Weld），無論其管徑尺寸為何，規範皆賦予其一常數值 SIF = 2.1（部分特殊情況下可達更高）；而螺紋接頭（Threaded joint）則高達 2.3 12。

SIF 高達 2.1 意味著，在承受相同之整體系統熱膨脹位移與彎矩負荷時，套銲接頭局部的交變應力將是直管對銲部位的兩倍以上。這種極端的應力集中主要源自於兩個位置：

  1. 角銲趾部（Weld Toe）：角銲表面與直管外壁的交界處，幾何過渡生硬，承受外部彎矩時極易產生表面疲勞裂紋。
  2. 角銲根部（Weld Root）：這是套銲接頭最致命的弱點。根據 ASME 規範強制的 1/16 吋間隙，管端與接頭凹槽底部未融合，形成一個天然的環狀縫隙（Crevice）。在斷裂力學上，這等同於一個已經存在的初始巨觀裂紋，其尖端之應力強度因子（Stress Intensity Factor, KI）趨近於無限大11。

3.2 銲接殘留應力之熱彈塑性有限元素分析

在異質金屬的套銲過程中，局部極端的高溫熱循環與後續的非平衡冷卻，會在接頭內部鎖入極大的殘留應力（Residual Stress）。透過熱彈塑性有限元素分析（TEP-FEA）結合中子繞射（Neutron Diffraction）或深孔鑽探技術（Deep Hole Drilling, DHD），可以精確定量這些應力的分佈樣態33。

在 TEP-FEA 模擬中，熱傳導分析需採用高斯雙橢球熱源模型（Double ellipsoid heat source model）來模擬銲接電弧的移動，並將計算所得之暫態溫度場作為力學分析的熱載荷輸入35。分析顯示，P92 鋼在冷卻過程中，當溫度降至Ms 與Mf 之間時，會發生沃斯田鐵轉變為麻田散鐵的固態相變，伴隨體積膨脹。此相變膨脹雖能在一定程度上抵銷純粹的熱收縮，但在異質金屬剛性拘束與 316LN 側巨大熱收縮的拉扯下，P92 側熱影響區仍會產生龐大的殘留應力33。

量測數據指出，P92/316LN 異質銲接在融合區及熱影響區的周向（Hoop direction）殘留拉伸應力可輕易超過 200 MPa，甚至高達 600 MPa 逼近母材降伏極限值；而在套銲根部間隙附近，更呈現複雜的三維三軸應力狀態，其軸向拉應力也顯著存在34。若未能透過銲後熱處理（PWHT）有效釋放這些殘留應力，其將作為平均應力（Mean stress）疊加於後續的熱循環交變應力之上，大幅降低材料的疲勞耐久極限值30。

四、 高溫環境下之碳遷移熱力學與動力學效應

在高溫長期服役條件下，除了巨觀的熱應力外，微觀層級的元素擴散是導致異質接頭提早失效的另一核心因素。特別是碳原子在介面處的異常遷移行為，直接造成了材料力學性能的嚴重空間不連續。

4.1 化學勢梯度驅動之不對稱擴散模型

傳統的費克定律（Fick’s laws of diffusion）指出原子會由高濃度區向低濃度區擴散。在 P92（含碳約 0.1 wt%）與沃斯田鐵不銹鋼（如使用 E309L 或 316LN 等低碳銲材，含碳<0.03 wt%）的異質銲接中，碳的絕對濃度梯度的確是指向不銹鋼側。然而，決定合金中元素擴散方向的真正熱力學驅動力是「化學勢梯度（Chemical Potential Gradient, ∇μc）」，而非單純的濃度梯度29。

化學勢與元素的活度（Activity, ac）息息相關。在鋼材中，碳的活度極大程度受到其他合金元素的影響，特別是強碳化物形成元素，如鉻（Cr）、鉬（Mo）、鎢（W）、釩（V）與鈮（Nb）。鉻元素對碳具有極高的親和力，能顯著降低基體中碳的活度係數。P92 母材的鉻含量僅約 9%，而沃斯田鐵不銹鋼銲縫金屬的鉻含量通常高達 16-24%21。因此，儘管 P92 的絕對碳濃度較高，但在融合線（Fusion Line）處，由於高鉻銲材的強烈「吸引」，P92 側的碳活度實際上遠高於銲縫金屬側。

在高溫（600-650°C）下長時間保溫或服役，碳原子因原子半徑小，會以間隙擴散（Interstitial Diffusion）的機制迅速跨越融合線，從低鉻的 P92 側大量遷往高鉻的銲縫金屬側39。這種擴散是高度不對稱的，最終在介面兩側形成了截然不同的破壞性微觀組織帶。

4.2 脫碳軟化區與滲碳脆化區之微觀組織演化

碳遷移的直接後果，是在異質融合線的兩側形成極端對立的冶金特徵：

  1. 脫碳區（Decarburized Zone）：位於 P92 鋼一側，緊鄰融合線的熱影響區內。隨著碳原子的持續流失，該區域內的麻田散鐵板條因失去碳的格隙固溶強化而發生嚴重回火軟化。若碳濃度過低，甚至會引發相變，使原本強韌的回火麻田散鐵轉變為粗大且低強度的肥粒鐵晶粒。透過自動球壓痕技術（Automated Ball Indentation, ABI）及奈米壓痕（Nanoindentation）測試顯示，脫碳區的彈性模數、屈服強度與微硬度皆呈現急遽下降（硬度驟降，形成所謂的「軟化帶 Soft Zone」），成為整個異質接頭中承載能力最弱的環節5。
  2. 滲碳區（Carburized Zone / Hard Brittle Layer, HBL）：位於高鉻銲縫金屬一側。大量湧入的碳原子與高濃度的鉻、鉬等元素結合，於凝固樹枝晶的間隙或沃斯田鐵晶界處大量析出複雜的碳化物。根據穿透式電子顯微鏡（TEM）觀察，這些析出物在低溫回火初期可能呈現亞穩態的 ε-碳化物，隨著服役時間與溫度增加，會轉變為 M3C、並最終粗化為富鉻的 M23C6 或M7C3 結構22。這些密集析出的碳化物導致該區域硬度異常飆高，形成微硬度極高的脆化層。
  3. 晶界敏化與裂紋萌生：在滲碳區中，大量富鉻碳化物沿晶界析出，同時會消耗周圍基體中的鉻元素，形成微觀的貧鉻區（Cr-depleted Zone）。這不僅導致材料在局部喪失耐腐蝕能力（即晶界敏化），更嚴重削弱了晶界的力學凝聚力38。當受到外部應力作用時，裂紋極易於這些脆性碳化物或貧鉻晶界處萌生。

五、 熱機械疲勞與潛變之多重耦合損傷機制

在超超臨界電廠的實際運行中，管線並非承受恆定的靜載荷，而是伴隨機組啟動、滿載運行、調峰與停機等操作，經歷複雜的溫度與應力交替變化。套銲接頭的最終失效，是熱應力、低週疲勞與高溫潛變交互作用的結果。

5.1 棘輪效應與低週熱機械疲勞 (TMF)

如同前文所述，316LN 的熱膨脹係數大於 P92。在升溫階段，316LN 側的膨脹量較大，在界面處對 P92 產生壓應力，同時自身承受拉應力；而在降溫階段，應力方向反轉。依據彈性力學理論，此類由約束變形所產生的熱應力屬於二次應力（Secondary Stress）。根據 ASME 規範，二次應力雖具備自限性（Self-limiting），但若熱應力範圍（Δσth）超過材料兩倍的降伏強度（2Sy），材料將無法進入彈性安定（Shakedown）狀態30。

特別是在 SIF 高達 2.1 的套銲根部，局部的交變應力極易超越降伏極限值。在反覆的熱循環（Thermal Cycling）下，材料的遲滯迴圈（Hysteresis Loop）將無法閉合，導致每一次循環都會累積一定量的塑性應變。這種單向累積的塑性變形被稱為棘輪效應（Ratcheting）36。研究指出，在熱機械疲勞（TMF）測試中，無論是同相（In-Phase）或反相（Out-of-Phase）加載，P92 鋼均表現出持續的循環軟化（Cyclic Softening）特徵；其遲滯迴圈形狀常呈現不對稱，加速了材料疲勞壽命的耗損44。

5.2 潛變-疲勞交互作用 (Creep-Fatigue Interaction, CFI)

當系統處於高溫（如滿載 600°C 運行）並保持載荷（Hold time / Dwell time）時，破壞模式將從純粹的疲勞演變為潛變-疲勞交互作用。在拉伸保載（Tensile dwell）期間，套銲接頭內部原本累積的彈性應力會隨著時間發生應力鬆弛（Stress Relaxation），這意味著巨觀上的彈性應變正在微觀層面上轉化為非彈性的潛變應變（Inelastic creep strain）23。

應力鬆弛的速率與潛變損傷的程度密切相關。實驗證實，增加保壓時間會加劇應力鬆弛，使得疲勞壽命大幅縮短。在 316LN 與 P92 的 CFI 測試中，隨著保壓時間增加，破壞模式會從疲勞特有的穿晶斷裂（Transgranular fracture），逐漸轉變為由潛變主導的沿晶斷裂（Intergranular fracture）24。在此過程中，非彈性變形促使微孔洞（Creep Cavities）在晶界或碳化物/基體界面處成核，微孔洞的生長與聚合最終導致巨觀裂紋的產生。壽命預測模型（如修正之應變能密度耗竭模型, Modified SEDE）表明，應力鬆弛所帶來的損傷必須被精確量化，方能準確預估接頭壽命23。

5.3 第 IV 型開裂 (Type IV Cracking) 與微觀相演化

在 P92 鋼的異質銲接中，最具代表性的潛變失效模式即為發生於熱影響區的第 IV 型開裂（Type IV Cracking）。 在銲接的熱循環過程中，P92 鋼距離銲道中心一定距離處，其峰值溫度剛好落於  AC1與 AC3 相變線之間或略高於AC3  線，形成相間熱影響區（ICHAZ）與細晶熱影響區（FGHAZ）17。此區域因加熱溫度不足以將原始的碳氮化物完全溶解固溶，導致相變重新生成的沃斯田鐵晶粒極為細小，並殘留了未溶解的碳化物。

在後續的長時間高溫潛變下，這些位於細晶邊界上的M23C6 碳化物會以極快的速率粗化；同時，富鎢的 Laves 相也會依附於M23C6 上大量形核並迅速長大4。大尺寸的 Laves 相不僅失去了對差排滑移與晶界滑動的釘扎阻礙能力（Pinning effect），其與基體之間的不共格界面更容易成為潛變微孔洞的成核點4。

更致命的是，前述因碳遷移而產生的脫碳軟化帶，在空間位置上恰好與 FGHAZ/ICHAZ 高度重合51。當異質接頭承受由 CTE 差異引發的二次熱應力及系統內部壓力時，由於該區域的彈性模數與硬度最低，巨觀應變會高度集中於此。這種「冶金軟化」、「相演化粗化」與「熱應力集中」的三重耦合，導致微孔洞在 FGHAZ 快速連線成微裂紋，引發沿晶斷裂。許多高應力下的蠕變測試顯示破壞發生於母材，但在低應力長期服役條件下，斷裂位置幾乎都會轉移至 FGHAZ，形成標準的第 IV 型早期失效17。

六、 工程對策與先進銲接技術之介入

為了克服 P92/316LN 異質套銲接頭面臨的熱應力與碳遷移雙重挑戰，業界已發展出以改變銲材金屬體系及優化接頭幾何為核心的多項工程對策。

6.1 鎳基合金填料之冶金優勢 (Inconel 82 / 617)

早期的異質金屬銲接常採用富含鎳、鉻的沃斯田鐵不銹鋼銲條（如 E309L 或 E316L）。然而，實驗與實務均證明，此舉不僅無法阻止碳遷移，反而會加劇 CTE 不匹配引發的熱應力。目前先進製程強烈建議使用鎳基合金（Ni-based superalloys）作為異質銲接之填料，最常見的包含 ERNiCr-3 (Inconel 82) 或 ERNiCrCoMo-1 (Inconel 617) 等52。

採用鎳基填料具有兩大決定性優勢：

  1. 阻絕碳擴散路徑：碳原子在鎳金屬基質（FCC 結構）中的溶解度與擴散係數遠低於在鐵金屬中。更重要的是，鎳並非強碳化物形成元素，使用鎳基銲材能有效降低界面處碳的化學勢梯度。因此，鎳基銲縫金屬能充當物理與熱力學上的「阻擋層（Diffusion Barrier）」，大幅抑制碳原子從 P92 母材向外遷出，從而極大地減緩了脫碳軟化帶的形成與擴展38。
  2. 舒緩熱應變不匹配：Inconel 等鎳基合金在 700°C 下的熱膨脹係數約為8 μm/m⋅K 26。這一數值恰好介於 P92 的 13.1 與 316LN 的 18.0 之間。利用鎳基填料作為居中過渡（Trimetallic configuration），能以漸進梯度的形式緩和材料在熱循環中發生的劇烈膨脹變形差異，從源頭降低了界面二次熱應力的峰值幅值15。

6.2 緩衝層技術 (Buttering Layer Technique) 之應用

為進一步優化接頭完整性，並解決異質材料對銲後熱處理（PWHT）需求相互衝突的問題，緩衝層（Buttering）技術被廣泛導入16。 P92 鋼銲後必須進行 760°C 左右的長時間高溫回火，以消除 HAZ 中脆硬的未回火麻田散鐵並降低殘留應力；然而，316LN 不銹鋼若經歷此一溫度區間，將有極高風險發生碳化鉻析出與晶界敏化，導致耐蝕性大降。

緩衝層技術的施工步驟如下：

  1. 首先，在 P92 鋼的銲接坡口面，單獨塗敷（Buttering）數層鎳基合金填料（如 Inconel 82）。
  2. 對「已經敷銲鎳基合金的 P92 管段」進行標準的銲後熱處理（PWHT），使 P92 的 HAZ 充分回火軟化，微硬度降至安全範圍（低於 265 HV），並釋放局部殘留應力48。
  3. 最後，使用相同的鎳基填料，將塗覆妥當且經過熱處理的 P92 端，與 316LN 管段進行套銲或對銲連接。

此一工法將 316LN 完全排除於高溫 PWHT 之外，徹底解決了敏化問題。同時，微觀組織分析證實，緩衝層的應用能有效消除融合線周圍出現的雙硬度異常峰值，使接頭具備更加平穩的力學過渡，且抗拉強度與衝擊韌性均符合甚至超越規範要求52。

6.3 幾何優化：不對稱銲腳與間隙控制

針對套銲接頭高達 2.1 的 SIF 所造成的幾何不連續性，工程上可透過改變外部銲道外觀與嚴格控制內部間隙來降低應力集中。 美國電力研究院（EPRI）針對核電廠小口徑管線的高週疲勞研究指出，若將傳統 1:1 等腰直角三角形的角銲幾何，修改為 2:1 的不對稱角銲幾何（即沿直管軸向的銲腳長度為鍛造接頭側銲腳長度的兩倍），可創造出更為平緩的表面過渡弧度。此一改變能顯著降低銲趾（Weld toe）處的應力集中因子，大幅提升套銲接頭抵抗振動疲勞與熱應力的能力，被建議廣泛應用於關鍵的高疲勞風險區域10。

此外，針對 ASME 規範要求的 1/16 吋根部膨脹間隙，雖然設立初衷是為了避免銲接過程中的熱膨脹擠壓，但在實際高溫高壓且具有潛在腐蝕流體的環境下，過大的間隙會成為嚴重的死水區（Crevice），加速縫隙腐蝕並在應力交互作用下誘發根部裂紋11。EPRI 及相關有限元素分析指出，只要確保銲接與服役熱暫態中，管端不與接頭凹槽底部發生緊密頂觸干涉（Interference），該間隙實際上僅需保留 0.001 至 0.004 吋便已足夠吸收差動熱膨脹13。因此，在施工階段透過嚴密的射線照相檢驗（Radiographic Examination）監控，避免間隙過大或完全消失，對於保障套銲接頭的疲勞抗力具有關鍵實務意義13。

七、 結論

在要求嚴苛之超超臨界火力發電與核電管線系統中，P92 肥粒鐵-麻田散鐵鋼與 316LN 沃斯田鐵不銹鋼構成的異質金屬套銲接頭，面臨著材料熱物理性質不匹配、碳遷移微觀組織弱化、以及幾何應力集中的多重挑戰。本研究透過深度綜合分析，得出以下核心結論：

  1. 化學勢驅動之碳遷移與微觀弱化：異質銲接界面處巨大的鉻含量差異產生了陡峭的碳化學勢梯度，驅使碳原子由 P92 側向高鉻區擴散。這在 P92 側造成了脫碳軟化帶，使得熱影響區（HAZ）的彈性模數與硬度急遽下降；同時在銲縫側形成富含碳化物的脆化層（HBL）。
  2. 熱應力與第 IV 型開裂之潛變-疲勞耦合損傷：高達 30-40% 的熱膨脹係數差異，在電廠頻繁啟停的熱循環下，於套銲根部及銲趾激發出嚴重的交變二次塑性應變（棘輪效應）。而在高溫保載（Hold time）運行中，這些應力發生鬆弛並轉化為非彈性潛變應變。潛變損傷使得 P92 鋼的細晶熱影響區（FGHAZ）內 Laves 相異常粗化、晶界釘扎失效，並與脫碳軟化帶在空間上重疊，最終加速誘發致命的第 IV 型（Type IV）潛變早期開裂。
  3. 優化工程對策與先進應用：為提升異質套銲接頭的結構完整性，應摒棄不銹鋼銲材，改採鎳基合金填料（如 Inconel 82）。鎳基材料具備介於兩母材之間的熱膨脹係數，能有效平緩界面熱應變梯度，其本身對碳的低溶解度更能充當阻絕碳遷移的物理屏障。搭配在 P92 側施作緩衝層（Buttering）並獨立進行銲後熱處理，可徹底避免 316LN 的晶界敏化。此外，改用 2:1 不對稱銲腳幾何設計並嚴格控制根部微小間隙，可實質降低 SIF 應力增強因子，全面提升套銲接頭在高溫高壓環境下的長期疲勞壽命與可靠度。

參考文獻

  1. Research – Engineering, https://www.engineering.org.cn/engi/EN/PDF/10.15302/J-ENG-2015031
  2. (PDF) Thermo-Physical Properties of HR3C and P92 Steels at High-Temperature, https://www.researchgate.net/publication/335563978_Thermo-Physical_Properties_of_HR3C_and_P92_Steels_at_High-Temperature
  3. Thermal expansion coefficients of different high temperature resistant alloys and coatings – Semantic Scholar, https://pdfs.semanticscholar.org/0ee0/960117f3ccbdcacf2fbef1f2a4fc22288b1d.pdf
  4. Evolution of Precipitated Phases during Creep of G115/Sanicro25 Dissimilar Steel Welded Joints – MDPI, https://www.mdpi.com/1996-1944/14/17/5018
  5. Investigation on mechanical properties of P92 steel using ball indentation technique, https://www.researchgate.net/publication/273186112_Investigation_on_mechanical_properties_of_P92_steel_using_ball_indentation_technique
  6. Metrode P92 Consumables Jul2006 | PDF | Welding | Construction – Scribd, https://www.scribd.com/document/156426384/Metrode-P92-Consumables-Jul2006
  7. ALLOY 316LN – Fine Tubes, https://www.finetubes.co.uk/-/media/ametekfinetubes/files/downloads/alloy-data-sheets/stainless-steel—alloy-316ln.pdf?la=en&revision=3b2ec4de-7867-414a-8934-3b1819314dea
  8. ATI 316LN™, https://www.atimaterials.com/Products/Documents/datasheets/stainless-specialty-steel/austenitic/ati_316ln_tds_en_v1.pdf
  9. Stainless Steel Alloy 316LN Datasheet – Fine Tubes, https://www.finetubes.co.uk/products/materials/stainless-steel-tubes/alloy-316ln-uns-s31653-wnr-14429
  10. Vibration Fatigue Testing of Socket Welds (PWRMRP-07) – EPRI, https://restservice.epri.com/publicdownload/TR-113890/0/Product
  11. Butt Weld vs Socket Weld vs Threaded: Pipe Connection Guide | Blog – Kasko Makine, https://www.kaskomakine.com/blogs/butt-weld-vs-socket-weld-vs-threaded-pipe-connections
  12. Socket Welding VS Butt Welding: Key Differences, Application Scenarios and Valve and Pipe Welding Selection Guide – – JH Valve, https://janhenvalve.com/socket-welding-vs-butt-welding/
  13. Analysis of Socket Welded Assembly Gap – EPRI, https://restservice.epri.com/publicdownload/000000000001009715/0/Product
  14. Advantages & Limitations of MS Socket Weld Tee in High-Pressure Systems, https://krishnaforge.com/advantages-limitations-of-ms-socket-weld-tee-in-high-pressure-systems/
  15. High Temperature Fatigue Properties of Dissimilar Welded Joints of SUPER304H™, https://www.nipponsteel.com/en/tech/report/nssmc/pdf/119-15.pdf
  16. Dissimilar Metal Weld Repairs: Best Practices and Case Study, https://e2g.com/industry-insights-ar/dissimilar-metal-weld-repairs-best-practices-and-case-study/
  17. Microstructural Investigations on Type IV Cracking in a High Cr Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/42/12/42_12_1497/_article
  18. (PDF) Improvement of type IV creep cracking resistance of 9Cr heat resisting steels by boron addition – ResearchGate, https://www.researchgate.net/publication/237769280_Improvement_of_type_IV_creep_cracking_resistance_of_9Cr_heat_resisting_steels_by_boron_addition
  19. Requirement for and Use of Coated P92 Steel for Enhanced Structural Integrity at High Temperature – ResearchGate, https://www.researchgate.net/publication/285383645_Requirement_for_and_Use_of_Coated_P92_Steel_for_Enhanced_Structural_Integrity_at_High_Temperature
  20. 316LN Stainless Steel: Properties and Key Applications – Metal Zenith, https://metalzenith.com/blogs/steel-properties/316ln-stainless-steel-properties-and-key-applications
  21. 4429, 1.4406, AISI 316LN, UNS S31653 – stainless steel – VIRGAMET, https://virgamet.com/offer/x2crnimon17133-1-4429-aisi-316ln-uns-s31653-stainless-steel
  22. A Hot Cracking on Dissimilar Metal Weld between A106Gr.B and A312 TP316L with Buttering ERNiCr-3 – MDPI, https://www.mdpi.com/2075-4701/9/5/533
  23. Creep-Fatigue Interaction Behavior of 316LN Austenitic Stainless Steel with Varying Nitrogen Content | Request PDF – ResearchGate, https://www.researchgate.net/publication/281587347_Creep-Fatigue_Interaction_Behavior_of_316LN_Austenitic_Stainless_Steel_with_Varying_Nitrogen_Content
  24. Evaluation of the creep–fatigue damage mechanism of Type 316L and Type 316LN stainless steel | Request PDF – ResearchGate, https://www.researchgate.net/publication/245138331_Evaluation_of_the_creep-fatigue_damage_mechanism_of_Type_316L_and_Type_316LN_stainless_steel
  25. Properties: Stainless Steel – Grade 316 (UNS S31600) – AZoM, https://www.azom.com/properties.aspx?ArticleID=863
  26. High-Temperature Tensile Behaviour of GTAW Joints of P92 Steel and Alloy 617 for Two Different Fillers – MDPI, https://www.mdpi.com/1996-1944/16/17/5880
  27. Stainless Steel 316 – 1.4401 Data Sheet – thyssenkrupp Mateirals (UK), https://www.thyssenkrupp-materials.co.uk/stainless-steel-316-14401.html
  28. Synergistic Effects of Thermal Cycles and Residual Stress on Microstructural Evolution and Mechanical Properties in Monel 400 and AISI 316L Weld Joints – MDPI, https://www.mdpi.com/2075-4701/15/5/469
  29. Effect of carbon migration on mechanical properties of dissimilar weld joint – ResearchGate, https://www.researchgate.net/publication/346913826_Effect_of_carbon_migration_on_mechanical_properties_of_dissimilar_weld_joint
  30. STRESS ANALYSIS OF PIPING SYSTEMS, http://196.188.236.12:8080/jspui/bitstream/123456789/4894/4/10014695.pdf
  31. Stress Intensification Factor (SIF) – Projectmaterials, https://blog.projectmaterials.com/quick-answers/epc/stress-intensification-factor-sif/
  32. Surface Crack Behavior in Socket Weld of Nuclear Piping under Fatigue Loading Condition, https://www.scientific.net/KEM.297-300.1678
  33. Finite element thermal analysis of the fusion welding of a P92 steel pipe – ResearchGate, https://www.researchgate.net/publication/276950086_Finite_element_thermal_analysis_of_the_fusion_welding_of_a_P92_steel_pipe
  34. Residual Stress Measurement in Socket Welded Joints by Neutron Diffraction., https://www.researchgate.net/publication/270036015_Residual_Stress_Measurement_in_Socket_Welded_Joints_by_Neutron_Diffraction
  35. Review on finite element analysis of welding deformation and residual stress, https://www.researchgate.net/publication/319017532_Review_on_finite_element_analysis_of_welding_deformation_and_residual_stress
  36. Residual Stresses in Butt and Socket Welded Joints – NC State Repository, https://repository.lib.ncsu.edu/bitstreams/034c9c28-0775-4171-ae54-3309d7f9fea8/download
  37. Modeling of welding residual stress in a dissimilar metal butt-welded joint between P92 ferritic steel and SUS304 austenitic sta – researchmap, https://researchmap.jp/li.suo/published_papers/41827355/attachment_file.pdf
  38. The study of carbon migration in dissimilar welding of the modified 9Cr-1Mo steel, https://www.researchgate.net/publication/227271567_The_study_of_carbon_migration_in_dissimilar_welding_of_the_modified_9Cr-1Mo_steel
  39. Research on the Characteristics and Atomic Diffusion Behavior of the Interface of Transition Layer Weld/Base Layer Weld in Stainless Steel Composite Material – MDPI, https://www.mdpi.com/2073-4352/16/2/101
  40. Welding of Stainless Steel || Education Center || KOBELCO – KOBE STEEL, LTD. -, https://www.kobelco-welding.jp/education-center/stainless/stainless01.html
  41. Evolution Mechanism of Multi-Precipitation Regulates Mechanical Properties and High-Temperature Strength in Medium-Alloy Structural Steel – MDPI, https://www.mdpi.com/1996-1944/18/4/848
  42. Version history – JAHM Software, https://www.jahm.com/version_history.html
  43. Thermal Fatigue of Pressurized Water Reactor Coolant System Loop Drain Lines Due to Outflow Activities – ASME Digital Collection, https://asmedigitalcollection.asme.org/nuclearengineering/article/8/3/031801/1127990/Thermal-Fatigue-of-Pressurized-Water-Reactor
  44. The effect of dwell times on the thermomechanical fatigue life performance of grade P92 steel at intermediate and low strain amplitudes | Request PDF – ResearchGate, https://www.researchgate.net/publication/347179141_The_effect_of_dwell_times_on_the_thermomechanical_fatigue_life_performance_of_grade_P92_steel_at_intermediate_and_low_strain_amplitudes
  45. Stress–Strain Behavior and Fatigue of High-Temperature Component Made of P92 Steel in a Coal-Fired Power Boiler – MDPI, https://www.mdpi.com/1996-1073/17/12/2870
  46. Effect of Post Rolling Strategies on Microstructure and Mechanical Properties of Martensitic Heat-Resistant Steel – High-Temperature Materials – Full-Text HTML – SCIEPublish, https://www.sciepublish.com/article/pii/561
  47. Experimental study on creep-fatigue behaviors of Chinese P92 steel with consideration of several important factors | Request PDF – ResearchGate, https://www.researchgate.net/publication/343751823_Experimental_study_on_creep-fatigue_behaviors_of_Chinese_P92_steel_with_consideration_of_several_important_factors
  48. Chemical Composition of P92 steel | Download Table – ResearchGate, https://www.researchgate.net/figure/Chemical-Composition-of-P92-steel_tbl1_271714335
  49. Degradation of Creep Strength in Welded Joint of 9%Cr Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/41/Suppl/41_Suppl_S126/_article/-char/ja/
  50. Microstructures and Creep Properties of Type 316LN Stainless Steel Weld Joints | Request PDF – ResearchGate, https://www.researchgate.net/publication/374304957_Microstructures_and_Creep_Properties_of_Type_316LN_Stainless_Steel_Weld_Joints
  51. Transition of creep damage region in dissimilar welds between Inconel 740H Ni-based superalloy and P92 ferritic/martensitic steel | Request PDF – ResearchGate, https://www.researchgate.net/publication/323409168_Transition_of_creep_damage_region_in_dissimilar_welds_between_Inconel_740H_Ni-based_superalloy_and_P92_ferriticmartensitic_steel
  52. Microstructural features of dissimilar welds between 316LN austenitic stainless steel and alloy 800 | Request PDF – ResearchGate, https://www.researchgate.net/publication/248469577_Microstructural_features_of_dissimilar_welds_between_316LN_austenitic_stainless_steel_and_alloy_800
  53. Comparative evaluation of welding consumables for dissimilar welds between 316LN austenitic stainless steel and Alloy 800 | Request PDF – ResearchGate, https://www.researchgate.net/publication/223884970_Comparative_evaluation_of_welding_consumables_for_dissimilar_welds_between_316LN_austenitic_stainless_steel_and_Alloy_800
  54. Microstructure and mechanical behaviour study of the dissimilar weldment of ‘IN82 buttered’ P92 steel and AISI 304L steel for ultra super critical power plants – DOI, https://doi.org/10.1016/j.mtcomm.2023.107552
  55. P92 steel and inconel 617 alloy welds joint produced using ERNiCr-3 filler with GTAW process – PMC, https://pmc.ncbi.nlm.nih.gov/articles/PMC10447995/
  56. Mechanical property variation within Inconel 82/182 dissimilar metal weld between low alloy steel and 316 stainless steel | Request PDF – ResearchGate, https://www.researchgate.net/publication/222817778_Mechanical_property_variation_within_Inconel_82182_dissimilar_metal_weld_between_low_alloy_steel_and_316_stainless_steel
  57. Pros & Cons of Metal Socket Weld Fittings: A Complete Guide – Hayward Pipe & Supply, https://www.haywardpipe.com/the-pros-and-cons-of-metal-socket-weld-fittings
