深度解析 ASME B31J 規範下 2 吋 XXS P91 高壓蒸汽管線轉向組件之應力與柔性差異：1.5D 對銲彎頭、5D 冷作彎管與套銲彎頭之三方比較研究 (In-Depth Analysis of Stress and Flexibility in 2-Inch XXS P91 High-Pressure Steam Piping Routing Components under ASME B31J: A Comparative Study of 1.5D Butt-Welded Elbows, 5D Cold Bends, and Socket-Welded Elbows)

一、 緒論與研究背景

在現代超臨界（Supercritical, SC）與超超臨界（Ultra-Supercritical, USC）火力發電廠、大型石化煉油工廠以及先進核能設施中，高壓蒸汽管線系統的設計面臨著極端溫度與巨大內部壓力的雙重嚴苛考驗 ¹。為了提升熱力循環效率並減少溫室氣體排放，新一代電廠的主蒸汽（Main Steam）與熱再熱管線（Hot Reheat Piping）操作溫度已普遍推升至 540°C 至 625°C 的區間，設計壓力更可高達 30 MPa 以上 ¹。在此極端操作包絡線下，傳統的碳鋼或低合金鋼（如 P22）已無法滿足長達十萬小時的設計壽命需求，這促使產業界全面轉向採用經過微合金化處理的潛變強度增強型鐵素體鋼（Creep-Strength-Enhanced Ferritic Steel, CSEF），其中以 ASTM A335 Grade P91 憑藉其卓越的抗高溫潛變性能與較低的熱膨脹係數，成為當前業界高溫高壓蒸汽管線的標準首選材料 ¹。

然而，在複雜的管線網路中，面對除過熱器（Desuperheater）噴水段、高壓旁通閥（HP Bypass Valve）下游或特定儀表分支區域時，為抵抗極端的局部壓力、流體沖刷與汽水兩相流的熱衝擊，工程設計必須採用公稱管徑較小但壁厚極厚的管件（如 NPS 2, Schedule XXS） ¹。隨著管線壁厚的顯著增加，傳統基於 A.R.C. Markl 於 1950 年代針對薄壁至中等壁厚管件所推導之管線應力分析理論（即舊版 ASME B31.1 與 B31.3 的 Appendix D），逐漸顯露出其在力學預測上的根本侷限性 ¹。Markl 的實驗主要基於室溫下的位移控制反覆彎曲疲勞測試，其衍生的數學模型對於徑厚比（ D₀/T）極低的高剛性厚壁管件，往往會產生過度保守或錯誤的柔性預估 ¹。

為解決此一業界痛點，美國機械工程師學會（ASME）歷經多年研究，發布了 ASME B31J《金屬管件應力強度因子與柔性因子之決定標準》（Stress Intensification Factors, Flexibility Factors, and Their Determination for Metallic Piping Components）。B31J 規範透過大量的高階有限元素分析（FEA）、實體破壞測試（如爆破測試、四點彎曲疲勞測試）的交互驗證，為各種管徑與壁厚比例（D₀/T ≦100）的管件提供了更為嚴謹且具方向性（面內、面外、扭轉）的數學模型，並首度將動態疲勞應力與靜態塑性塌陷極限進行了理論上的解耦 ¹。

本研究旨在針對公稱管徑 2 吋（NPS 2）、壁厚等級 XXS 的 P91 極端厚壁高壓蒸汽管線，深入探討其在採用三種不同的幾何轉向組件時的力學與冶金差異。這三種組件包含：「1.5D 傳統長半徑對銲彎頭（Butt-Welded LR Elbow）」、「5D 一體成型冷作彎管（Cold Bend）」，以及本研究特別引入對比的「套銲彎頭（Socket-Welded Elbow, Class 9000）」 ¹。本研究不僅涵蓋純粹的彈性固體力學與規範算法解析，更將進一步探討厚壁管件獨有的「剛體悖論（Rigid-Body Paradox）」、卡門橢圓化效應（Karman Ovalization Effect）的物理抑制機制、套銲管件特有的幾何應力集中與根部間隙（Root Gap）陷阱，以及 P91 材料在銲接熱影響區（HAZ）極易誘發的第四型潛變裂紋（Type IV Cracking）風險 ¹。透過跨領域的深度剖析，本研究期能為高壓蒸汽管線的轉向組件選擇、設計最佳化與長效安全性提供具備學術價值與工程實務指導意義之完整論述。

二、 材料冶金學理與幾何特徵參數

2.1 ASTM A335 P91 之微觀冶金機制與潛變特性

P91（9Cr-1Mo-V-Nb）鋼的卓越性能，建立在其精密的化學成分配比與極度嚴格的正常化及回火（Normalizing and Tempering, N&T）熱處理工法之上。該合金主要含有 8.00% 至 9.50% 的鉻（Cr）以提供高溫抗氧化與耐腐蝕能力，並添加約 0.85% 至 1.05% 的鉬（Mo）進行基體固溶強化 ¹。其核心的強化機制來自於微量添加的釩（V）、鈮（Nb）以及氮（N） ¹。

在高溫回火過程中，這些微合金元素會與碳、氮結合，形成極度穩定的奈米級碳氮化物（MX 相，如 V(C,N) 或 Nb(C,N)）與分佈於晶界的M₂₃C₆ 碳化物。這些析出物能強烈釘紮（Pinning）原奧氏體晶界（PAGBs）與回火馬氏體（Tempered Martensite）的板條邊界，強烈阻礙差排（Dislocations）的滑移與攀移，從而賦予材料在高溫下極強的抗潛變變形能力 ¹。

然而，在高溫長期服役（接近或超過10⁵ 小時）下，P91 材料會面臨微觀組織劣化。M₂₃C₆ 碳化物會經歷奧斯瓦爾德熟化（Ostwald Ripening）而粗化，失去釘紮作用；同時，脆性的 Laves 相（Fe₂(W,Mo)）與 Z 相會逐漸析出並粗化，消耗掉基體中具備固溶強化作用的元素，並成為潛變空洞（Creep Cavities）的成核位點 ²。依據 ASME 鍋爐及壓力容器規範（BPVC）第二卷 D 部的數據，當操作溫度跨越 1000°F（538°C）並進入潛變控制（Creep-controlled）區間後，P91 的容許應力將呈現非線性的急劇下降；至 1200°F（649°C）時，其 B31.1 容許應力僅剩 4.3 ksi ¹。這意味著管線組件的任何幾何應力集中，都將以指數級別縮減材料的高溫壽命。

2.2 NPS 2 XXS 基礎幾何參數與極端厚壁特徵

本研究所探討之基準管線為公稱管徑 2 吋（NPS 2）、壁厚等級為 XXS（Double Extra Strong）的無縫鋼管。依據 ASME B36.10M 規範，其幾何尺寸定義如下：

• 公稱外徑（D₀）：2.375 英吋（60.33 mm） ¹。
• 標稱壁厚（T）：0.436 英吋（11.07 mm） ¹。
• 管線內徑（ID）：D₀ – 2T = 1.503 英吋（38.18 mm） ¹。
• 截面平均半徑（r₂）：r₂ = (D₀ – T) / 2 = 0.9695 英吋（24.63 mm） ¹。
• 徑厚比（D₀/T）：2.375 / 0.436 ≒ 5.45 ¹。

此徑厚比數值極端低下，意味著金屬實體截面積佔比極高。在早期的 Markl 理論中，此類管件的疲勞行為無法被準確預測，但 ASME B31J 規範的演算法驗證範圍完整涵蓋了D₀/T ≦100  的所有管件，因此完全適用於本案例 ¹。

2.3 轉向組件之幾何特徵與邊界條件定義

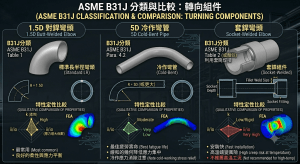

在管線系統的空間佈局中，本研究對比三種截然不同的轉向技術：

1. 1.5D 長半徑對銲彎頭（Butt-Welded LR Elbow）：其特徵為彎曲半徑 R₁ 等於 1.5 倍的公稱管徑（NPS），即R₁=1.5*2=3.0 英吋（76.2 mm） ¹。管件兩端加工成 V 型坡口，與直管進行全滲透對銲（Full Penetration Butt Weld），截面厚度過渡平滑。
2. 5D 冷作彎管（Cold Bend）：以數控冷彎設備將直管一體成型彎折，其彎曲半徑 R₁ 等於 5 倍的公稱管徑，即R₁=5*2=10.0英吋（254.0 mm） ¹。此工法在轉向段本身無任何銲縫。
3. 套銲彎頭（Socket-Welded Elbow, Class 9000）：依據 ASME B16.11 規範製造的鍛造高壓管件 ⁹。針對 NPS 2 XXS 管線的高壓需求，必須選用 Class 9000 的最高壓力等級 ⁷。依據規範尺寸數據，NPS 2 Class 9000 套銲彎頭之承口孔徑（Socket Bore Dia, B）約為61.2 至 61.7 mm，承口底至中心距離（A）為 54.0 mm，承口深度（J）最少為 16.0 mm，而鍛造本體壁厚（G）不小於 11.07 mm ¹⁰。其安裝方式為將直管插入承口，預留約 1/16 英吋（1.6 mm）之根部間隙（Root Gap）後，於外部施打角銲縫（Fillet Weld）接合 ⁸。此幾何形狀極端不連續，流體流線呈現近乎直角的劇烈改變 ²。

組件類型	ASME 適用規範	彎曲半徑 (R1​)	接合方式	幾何連續性
1.5D 對銲彎頭	ASME B16.9	76.2 mm (3.0″)	兩端全滲透對銲	平滑，但頂點附近有銲影響區
5D 冷作彎管	B31.1 / PFI ES-24	254.0 mm (10.0″)	直管段外側全滲透對銲	極佳，轉彎段本體為一體成型無縫
套銲彎頭	ASME B16.11 (Class 9000)	極小 (鍛造內直角)	承口插入後外部角銲縫	極差，存在幾何奇點與內部間隙



三、 彈性固體力學、柔性理論與剛體悖論

在彈性力學中，管線系統的熱膨脹應力消散高度依賴於轉向組件的柔性。ASME B31J 透過精密的無因次化參數，重新定義了厚壁管件的柔性計算。

3.1 無因次柔性特徵值（Flexibility Characteristic, h）與卡門橢圓化效應

決定任何彎曲管件之應力強度因子與柔性因子（k）的核心參數為「柔性特徵值（h）」，其數學定義為：

h=T⋅R₁/r₂^{2  1}

將 NPS 2 XXS 之幾何參數代入公式：

• 1.5D 對銲彎頭之 h 值：h_elbow=(0.436×3.0)/0.9695² =1.3916 ¹。
• 5D 冷作彎管之 h 值：h_bend=(0.436×10.0)/0.9695² =4.6386 ¹。
• 套銲彎頭之 h 值：由於套銲彎頭為厚實的鍛造方塊體，其力學行為無法以薄殼彎管理論描述。ASME B31J 視其本體為絕對剛體，並不適用此 h 值公式，其焦點在於角銲節點的應力集中 ¹⁵。

在傳統薄壁管線中，當管件承受彎矩時，橫截面會偏離完美的圓形，發生向內或向外的「橢圓化（Ovalization）」變形。這種卡門橢圓化效應（Karman Ovalization Effect）能有效釋放材料的局部應變能，使彎管表現出的柔性因子往往遠大於 1.0 ¹。

根據 ASME B31J 規範，彎管的理論柔性因子通用基礎公式為：

K=1.65/h ¹

依據上述公式：

• 1.5D 彎頭之理論 k 值：k=1.65/1.3916=1.1857 ¹。
• 5D 彎管之理論 k 值：k=1.65/4.6386=0.3557 ¹。

計算結果揭露了一個極度違反直覺的現象：擁有優美弧線與巨大彎曲半徑的 5D 彎管，其理論柔性因子竟然遠低於 1.0。此現象背後的深層物理機制在於，NPS 2 XXS 管線徑厚比極端低下（D₀/T=5.45），橫截面金屬面積龐大，截面慣性矩極高。當外部彎矩施加時，如同實心鋼棒般堅硬的管壁足以輕易抵抗任何試圖改變其截面形狀的力矩，導致橢圓化變形幾乎被完全抑制 ¹。缺乏橢圓化機制，管件受力行為退化為基於材料彈性模數的尤拉-白努利梁彎曲理論（Euler-Bernoulli Beam Theory）。因此，隨著彎曲半徑 R₁ 增加，參數 h 飆高，理論柔度直線下降。

3.2 規範邊界約束與剛體悖論（Rigid-Body Paradox）

在實際工程設計中，專業 CAE 軟體（如 CAESAR II, AutoPIPE）的內核演算法必須嚴格遵守 ASME B31J 的絕對邊界條件限制。規範明文規定：任何管線組件的柔性因子 k，其最終計算值皆「不得小於 1.0」 ¹。1.0 代表著無缺陷純直管的理論下限。

在此一絕對約束法則下，理論值必須進行收斂修正：

• 1.5D 彎頭之規範 k 值：max(1.1857,1.0)=1.1857 ¹。
• 5D 彎管之規範 k 值：max(0.3557,1.0)=1.0000 ¹。
• 套銲彎頭之規範 k 值：在 CAE 模型中，套銲彎頭因其鍛造體本質，同樣被賦予k=1.0 ¹⁵。

這在管線力學分析中引發了「剛體悖論（Rigid-Body Paradox）」。直覺上，工程師認為 5D 冷作彎管應能提供系統較好的彈性吸收能力。然而，在嚴謹的固體力學演算法中，超厚壁條件下的巨大 R₁ 導致其喪失額外柔度，被軟體強制約束為純剛體（k=1.0） ¹。這意味著，當系統因高溫 540°C 產生巨大熱膨脹時，5D 彎管與套銲彎頭皆不會提供任何額外的彎折變形量來吸收位移，所有的熱膨脹應變都必須由管線整體的空間佈局（Routing Configuration）來消化。

四、 應力強度因子 (SIF) 演算法與隱藏安全餘裕

應力強度因子（Stress Intensification Factor, SIF 或 i-factor）是評估管線組件疲勞壽命的靈魂參數。它是一個無因次的乘數，用於將理論計算的名目彎曲應力（Nominal Bending Stress）放大，以真實反映局部幾何不連續性（如彎曲曲率、銲縫咬邊、截面厚度突變等）所造成的應力集中效應 ¹。

ASME B31J 徹底屏棄了過去將各種應力混為一談的粗略做法，明確區分了面內（In-plane）、面外（Out-of-plane）與扭轉（Torsional）的三維獨立 SIF 計算公式 ¹。

4.1 1.5D 彎頭與 5D 彎管之獨立方向 SIF 與隱藏餘裕

針對標準彎管與彎頭，B31J 的 SIF 公式體系如下：

• 面內應力強度因子 (i_in)：i_in=0.9/h^{2/3 1}
• 面外應力強度因子 (i_out)：i_out=0.75/h^{2/3 1}

將柔性特徵值 h 代入運算：

• 對於1.5D 對銲彎頭 (h=1.3916)：
  • 理論i_in=0.9/(1.3916)⁶⁶⁷=0.7221 ¹。
  • 理論i_out=0.75/(1.3916)⁶⁶⁷=0.6017 ¹。
• 對於 5D 冷作彎管 (h=4.6386)：
  • 理論i_in=0.9/(4.6386)⁶⁶⁷=0.3236 ¹。
  • 理論i_out=0.75/(4.6386)⁶⁶⁷=0.2697 ¹。

同樣受限於 ASME B31J SIF 值不得低於 1.0 的疲勞基線約束，這兩者在商用軟體（如 CAESAR II）的最終輸出報告中皆會被強制覆寫為i_in=1.0 與i_out=1.0 ¹。若僅從合規報告解讀，似乎暗示兩者具備相同的抗疲勞能力。然而，物理本質揭露 5D 彎管的理論面內 SIF（0.3236）遠不到 1.5D 彎頭（0.7221）的一半 ¹。在交變載荷作用下，5D 彎管平緩的幾何曲率引發的微觀塑性應變極低，賦予了其極度廣闊的「隱藏安全餘裕（Hidden Safety Margin）」，其發生低循環疲勞（Low-Cycle Fatigue）裂紋成核的機率呈指數級低於傳統 1.5D 彎頭 ¹。

4.2 套銲彎頭（Socket-Welded Elbow）之 SIF 與幾何奇點效應

當研究對象轉向套銲彎頭時，其力學響應呈現出完全不同的惡劣態勢。套銲彎頭缺乏對銲管件平滑的截面過渡，直管插入承口後，完全依賴外部的角銲縫（Fillet Weld）來傳遞高壓流體的內壓推力以及全斷面的彎矩與扭矩 ²。

根據 ASME B31J 規範（Table 1-1, Sketch 4.3），對於套銲或角銲接頭，其應力強度因子高度依存於角銲縫的尺寸（C_x）與管線壁厚（t_n）之比例 ²¹：

• 當銲道尺寸充裕（C_x≧75t_n）時，規範賦予其面內、面外與扭轉的基準 SIF 值為 1.3 ²¹。
• 當銲道尺寸不足或管壁極厚時，SIF 將依據公式i=2.1*（t_n/C_x） 向上飆升，且絕對不得低於1.3 ²¹。

在 NPS 2 XXS 這樣壁厚達 11.07 mm 的管線上，要打出完全符合比例的龐大角銲縫在實務上極具挑戰性。即使達到標準，其 SIF 仍高達 1.3（甚至可能被軟體判定為 2.1） ²¹。相較於 1.5D 彎頭與 5D 彎管被約束在 1.0 的 SIF 值，套銲接頭處的名目應力會被直接放大 30% 至 110% 以上 ²。在角銲縫的根部（Root）與趾部（Toe），應力流線發生 90 度的劇烈偏折，產生了強大的局部剪應力集中 ²。在發電廠高壓蒸汽管線常見的流體誘發振動（Flow-Induced Vibration, FIV）與熱循環環境下，此一幾何奇點極度容易誘發高循環疲勞（HCF）裂紋，使其成為系統中最脆弱的力學環節 ²。

疲勞應力評估參數	1.5D 對銲彎頭	5D 冷作彎管	套銲彎頭 (Class 9000 Fillet Weld)
理論面內 SIF (iin)	0.7221	0.3236	高度依存銲道幾何，理論推導複雜
規範輸出面內 SIF	1.0000	1.0000	1.3000 (若Cx≧0.75tn) 至 2.1000+
應力流線與集中特徵	截面過渡平滑，峰值位於內/外彎側	極度平緩，無不連續點，無局部峰值	90度劇烈偏折，銲道根部/趾部具備尖銳缺口效應
抗交變疲勞之能力	中等	優異（隱藏安全餘裕極大）	極差（極易誘發高循環疲勞與熱疲勞裂紋）



五、 持續應力指數（SSI）的解耦與防塑性塌陷極限分析

ASME B31J 對現代管線應力分析理論的另一項核心突破，在於其徹底將「疲勞失效」（由 SIF 評估交變載荷）與「塑性塌陷失效」（由 Sustained Stress Index, SSI 評估持續載荷）進行了演算法上的全面解耦（Decoupling） ¹。

在舊版 ASME B31 規範中，工程師在計算由內部壓力、管線自重等非交變的主載荷（Primary Loads）所產生的持續應力時，其彎矩放大係數常被粗略且武斷地定義為0.75i（即 SIF 值的 75%） ¹。這種以經驗疲勞公式強行反推靜態塑性崩塌極限的做法，不僅缺乏嚴謹的極限狀態力學基礎，在面對如同本案 NPS 2 XXS 的極端厚壁幾何管件時，更會產生嚴重的應力評估誤差。

為建立基於真實力學行為的評估體系，B31J 規範團隊透過非線性極限載荷分析（Non-linear Limit Load Analysis）與「二倍彈性斜率法（Twice-Elastic-Slope Method）」，針對各種管件獨立推導了全新的 SSI 方程式 ¹。SSI 的核心物理意義在於：評估管件在持續載荷作用下，管壁截面發生全面塑性屈服與結構塌陷的抵抗能力。

1. 1.5D 對銲彎頭與 5D 冷作彎管的 SSI 響應： 由於 NPS 2 XXS 模型管壁極度厚實（D₀/T≒5.45），管件對抗靜力崩塌的結構抗壓強度極端龐大。無論是 1.5D 對銲彎頭還是 5D 冷作彎管，其針對自重與壓力負載的極限力矩能力（Limit Moment Capacity）皆遠超一般的薄壁管線。因此，在經過 B31J 嚴謹的極限載荷公式推算後，其運算所得之 SSI 皆無可避免地會貼近並收斂於絕對下限值 1.0 ¹。B31J 將 SSI 與 SIF 解耦的設計，確保了此類重型高壓管線在進行持續應力合規性檢核時，不會被荒謬地套用錯誤的疲勞係數而導致虛假且不合理的「持續應力超標（Sustained Overstress）」現象 ¹。
2. 套銲彎頭的剪切塌陷風險與銲道尺寸強制性： 儘管套銲彎頭的 Class 9000 鍛造本體堅不可摧，SSI 理論上亦趨近於1.0，但其最致命的結構弱點在於連接管線的外部角銲縫。在承受極端的軸向拉伸或彎矩等主載荷時，角銲縫的有效喉深（Effective Throat）必須承載全斷面的剪力傳遞 ²⁰。若發生靜態超載崩塌，破壞模式往往並非管體管壁的屈服，而是沿著銲縫喉部發生剪切斷裂（Shear Failure） ²。因此，儘管 SSI 理論解耦保障了主管體的評估合理性，工程設計仍必須嚴格遵守 ASME 規範對於套銲接頭銲道尺寸的強制性下限（例如要求角銲道尺寸達1.09*t_pipe 等），以提供足夠的剪切抗力面積來防範靜態塌陷 ⁸。

六、 微觀失效機制：高溫潛變疲勞、根部間隙效應與第四型裂紋（Type IV Cracking）

將研究的分析視角從純粹的宏觀連續介質力學轉向微觀的材料冶金學與高溫失效物理機制，是完整評估 P91 高壓蒸汽管線組件優劣不可或缺的核心環節。在高溫高壓蒸汽系統中，組件的最終破壞往往由潛變-疲勞交互作用（Creep-Fatigue Interaction）所主導 ²。

6.1 1.5D 對銲彎頭的致命冶金弱點：第四型潛變裂紋

傳統的 1.5D 對銲彎頭必須在彎頭的兩端與相鄰直管進行全滲透對銲。從系統力學響應來看，管線方向急遽改變的節點往往是全系統熱膨脹彎矩的分佈高峰 ¹。這意味著，採用 1.5D 彎頭會將系統中冶金結構最脆弱的銲接接頭，精準地放置在全系統破壞性應力最集中的區域。

如前所述，P91 鋼的潛變強度依賴於回火馬氏體基體上的微細碳化物網絡 ¹。在全滲透銲接過程中，劇烈的熱循環會在母材與銲縫金屬之間形成一條狹窄的熱影響區（HAZ）。其中，緊鄰母材的細晶熱影響區（Fine-Grained HAZ, FGHAZ）與跨臨界區（Intercritical HAZ, IC-HAZ）經歷了災難性的物理演變：原本釘紮晶界的碳化物大量溶解並粗化，晶粒發生異常細化與重結晶，導致該特定區域的潛變強度發生斷崖式的下降 ¹。

當高壓蒸汽管線處於 540°C 以上的長期高溫服役環境，且高幅度的系統熱膨脹彎矩持續施加於此一潛變強度極度薄弱的 FGHAZ 時，多軸應力狀態將加速潛變空洞（Creep Cavities）在晶界三叉點的成核與聚合，最終形成宏觀微裂紋並導致災難性斷裂 ¹。這種專門發生在 HAZ 外緣細晶區的早期潛變失效現象被稱為「第四型裂紋（Type IV Cracking）」。根據大量的失效分析，Type IV 裂紋的發生可使 P91 組件的實際安全壽命從原設計的 100,000 小時驟降至 20,000 小時以內 ¹。

6.2 套銲彎頭的複合式破壞陷阱：根部間隙消失與碳遷移效應

若工程師為避免對銲工法的繁瑣而改採套銲彎頭，在 P91 高溫管線中將引發更為災難性且不可預測的複合失效機制：

1. 根部間隙（Root Gap）消失的熱應力陷阱： ASME B31 與 Section III 規範嚴格要求，在進行套銲組合時，管端插入承口後必須退回約 1/16 英吋（1.6 mm）的間隙，以容納銲接過程的收縮與服役期間的高溫熱膨脹 ⁸。然而，在實際施工中，角銲縫的凝固收縮極易將直管強行向內拉扯，導致間隙完全消失（Bottoming Out） ²。當管線進入 540°C 高溫操作時，膨脹的直管會直接頂死承口底部，產生無法被外部位移吸收的極端軸向壓應力。這股強大的內部頂伸力會在角銲縫根部產生巨大的張應力反作用，結合前述高達 1.3 以上的幾何 SIF 值，將在極短時間內於銲縫根部誘發沿晶潛變裂紋或應力腐蝕破裂（SCC） ²。
2. 極端缺口效應與流體誘發振動（FIV）： 即便成功保留了根部間隙，該未熔合的間隙本身在斷裂力學上即構成一個完美的初始裂紋尖端（Crack Tip）。在電廠頻繁的啟停機熱循環，以及泵浦或閥門運作產生的流體誘發振動下，缺口處的交變剪應力極易引發高循環疲勞（HCF），使裂紋迅速向管壁或銲道表面貫穿 ²。
3. 冶金異質銲接的碳遷移（Carbon Migration）與熱疲勞： 在某些設計中，套銲可能涉及異種金屬銲接（DMW），例如將 P91 銲接至奧氏體不銹鋼閥門。此時將產生極大的熱膨脹係數（CTE）錯配（不銹鋼約18 μm/m⋅K vs. P91 約 12.6 μm/m⋅K） ²。在熱循環中，套銲的高剛性無法吸收膨脹差，導致融合線產生巨大的熱剪應力 ²。更致命的是，高溫下化學電位梯度會驅使碳元素從 P91 側向不銹鋼側遷移，在 P91 的 HAZ 形成軟化的「脫碳層（Carbon-Depleted Zone, CDZ）」，使 M₂₃C₆ 碳化物溶解，徹底摧毀其潛變抗力，最終在熱剪應力撕扯下發生過早的潛變斷裂 ²。

6.3 5D 冷作彎管的「應力-冶金」空間解耦優勢

相對於對銲彎頭的先天冶金缺陷與套銲彎頭的複合式破壞陷阱，5D 一體成型冷作彎管透過純粹的幾何轉變，徹底消除了轉彎段本身的任何銲縫 ¹。

這一簡單的製程改變，在管線工程佈局上實現了極具價值的「應力峰值區與冶金脆弱區的空間解耦（Spatial Decoupling）」。全系統最高的彎矩與剪力作用於彎管的幾何頂點（外彎側與內彎側），而該區域是完美連續、經歷過完整熱處理的 P91 母材，完全沒有任何銲接 HAZ 缺陷與材質弱化 ¹。對銲點則被大幅推移至遠離彎曲幾何中心的平直管段上，該處的應力響應已相對平緩。透過這種物理空間上的位移策略，5D 冷作彎管從根本上免疫了最危險的 Type IV 裂紋與套銲缺口疲勞威脅，極大地提升了高溫高壓管線系統的長期服役可靠度 ¹。

七、 電腦輔助工程 (CAE) 分析實務與製造端之彎後熱處理 (PBHT) 挑戰

7.1 CAE 分析實務與節點建模差異

在應用 CAESAR II 或 AutoPIPE 等商用應力軟體進行 ASME B31J 分析時，三種組件的建模邏輯與數據設定截然不同 ¹：

1. 1.5D 與 5D 彎管建模：軟體會根據管線半徑自動生成包含 0 度、中點（Mid-point）與 90 度的節點，並依據 h 值自動計算並賦予每個節點專屬的面內、面外與扭轉 SIF 及柔性因子。需要注意的是，軟體內部會自動執行k≧1.0 與SIF≧1.0 的規範下限約束校正 ¹。
2. 套銲接頭建模：套銲彎頭無法直接套用彎管元件，分析師必須手動在節點上指定接頭類型（如「Socket Weld」或「Fillet Weld」），以觸發軟體調用 B31J Table 1-1 中的專屬演算法 ³⁴。此時，軟體會賦予該節點一個高達1.3 甚至 2.1 的 SIF 值（取決於使用者輸入的銲道參數C_x），並將其本體視為缺乏柔性的剛體。此一高 SIF 值將直接反映在該節點的動態熱膨脹應力（Expansion Stress）與疲勞應力計算結果上，往往成為全系統應力報告中的最高點 ³⁵。

7.2 5D 冷彎成型之極端應變與階梯式彎後熱處理（PBHT）

儘管 5D 冷作彎管在消除局部 SIF 與防範潛變裂紋上具有壓倒性的力學優勢，但其冷彎製程本身卻隱含著嚴峻的冶金挑戰。

NPS 2 XXS 鋼管在進行 5D 冷彎成型時，管壁承受巨大的宏觀冷塑性變形。在微觀材料層面，這會產生極高密度的差排，導致嚴重的加工硬化（Work Hardening），並嚴重破壞了 P91 原本透過鋼廠精準調控所形成的回火馬氏體階層式析出物網絡 ¹。若不進行徹底的熱處理修復，殘餘應力與變形結構將在高溫服役中迅速引發應力腐蝕破裂或潛變脆化破裂 ¹。

對於 P91 這種極度敏感的高階合金，經歷嚴重冷加工（應變率通常大於 5% 甚至超過 20%）後，單純依靠傳統的銲後熱處理（PWHT，約 730°C-760°C）是絕對不足且無效的 ¹。依據國際工程規範（如 ASME B31.1），必須強制執行最完整的「正常化與回火（Normalizing and Tempering, N&T）」彎後熱處理程序 ¹：

1. 正常化（Normalizing）：加熱至 1040°C 至 1080°C 的極高溫單相奧氏體區並深度保溫。消滅冷作變形引入的錯位網絡，使所有合金碳化物重新固溶入基體，隨後進行快速冷卻確保轉變為新鮮的馬氏體結構 ¹。
2. 回火（Tempering）：再次加熱至 730°C 至 770°C 區間保溫。釋放相變內應力，並提供熱能驅動力，促使微細的 M₂₃C₆ 與奈米級 MX 粒子在晶界與板條邊界上重新、均勻地大量析出，完美恢復 P91 材料優異的高溫潛變抗力 ¹。

在 N&T 熱處理中，回火溫度的精準控制是成敗關鍵，絕對必須嚴防爐溫超過 P91 鋼的下臨界相變溫度（A_C1），否則部分組織將逆向轉變為脆弱且極硬的「未回火馬氏體（Untempered Martensite）」，徹底摧毀管件安全性 ¹。因此，熱處理完成後，必須進行嚴格的表面硬度檢測（合格值應嚴格控制在 265 HV 以下，理想狀態為 200-220 HV），以確保金屬已完全進入穩定的回火狀態 ¹。

八、 綜合結論與工程實務指引

基於 ASME B31J 規範與先進材料冶金學理，本研究針對公稱管徑 2″（NPS 2）、壁厚等級 XXS 的 P91 高壓厚壁蒸汽管線，深入剖析了採用「1.5D 對銲彎頭」、「5D 冷作彎管」與「套銲彎頭」時，其在固體力學、規範約束與高溫破壞機制上的深刻差異。本研究歸納出以下核心結論與實務指引：

1. 卡門橢圓化效應的物理抑制與剛體悖論之發生： 對於徑厚比極低（D₀/T≒5.45）的極端厚壁管線，強大的截面慣性矩徹底抑制了受彎時的截面橢圓化變形。在 B31J 的數學框架下，5D 彎管龐大的彎曲半徑直接導致其無因次柔性特徵值（h=4.6386）飆高，使其理論柔性因子急劇下降至 0.3557 ¹。受限於規範絕對下限約束（k≧1.0），該管件與本體厚實的鍛造套銲彎頭，在 CAE 軟體中皆將被強制定義為缺乏彈性吸收能力的純剛體（k=1.0） ¹。工程師在規劃厚壁管線系統走線時，絕不能錯誤期待轉向組件能提供額外的幾何柔度。
2. 理論 SIF 揭示的隱藏安全餘裕與套銲幾何奇點之巨大風險： 儘管受限於 B31J 疲勞基線約束，1.5D 彎頭與 5D 彎管輸出的 SIF 數值皆被迫顯示為 1.0；但物理演算揭示，5D 彎管的真實理論面內 SIF（0.3236）遠不到 1.5D 彎頭（0.7221）的一半，賦予了 5D 彎管極度廣闊的對抗熱循環疲勞隱藏安全餘裕 ¹。反之，套銲彎頭因其依賴外部角銲縫接合，形成惡劣的幾何奇點，B31J 賦予其高達 1.3 甚至 2.1 以上的基準 SIF 值 ²¹。在承受電廠頻繁啟停或流體誘發振動（FIV）時，套銲接頭極易發生高循環疲勞破裂，其抗疲勞能力遠劣於對銲與冷彎組件 ²。
3. 防範第四型潛變裂紋（Type IV Cracking）與複合式破壞之空間解耦策略： P91 高溫服役最致命的弱點在於銲接細晶熱影響區（FGHAZ）潛變強度的急遽下降 ¹。套銲彎頭不僅面臨 HAZ 弱化，更伴隨根部間隙（Root Gap）消失所引發的極端頂伸熱應力與缺口裂紋效應，是潛變壽命最短的選擇 ²。1.5D 彎頭亦將脆弱銲縫置於應力峰值區 ¹。5D 一體成型冷作彎管則巧妙地將全系統的應力峰值區（幾何轉彎處）與冶金脆弱區（銲接點）進行了徹底的空間解耦，從源頭免疫了最棘手的 Type IV 早期潛變失效風險 ¹。
4. SSI 之演算法解耦保障靜態極限安全，但套銲需防剪切塌陷： B31J 透過極限載荷分析，徹底屏棄了以疲勞放大係數（0.75i）充當持續應力因子的粗糙作法，確保了 NPS 2 XXS 這類靜力抗塌陷能力極強的厚壁管件在進行持續應力檢核時，能獲得貼近真實力學極限的 SSI 評估（趨近於 1.0），避免虛假的應力超標 ¹。然而，對於套銲彎頭，儘管管體堅固，其角銲縫喉部在極端主載荷下仍面臨嚴重的靜態剪切塌陷風險，必須嚴格遵守大尺寸銲道的施工規範 ²⁰。
5. 嚴格的彎後熱處理（PBHT）為冷彎工法之成敗底線： 5D 冷作彎管的力學優勢是以改變 P91 材料微觀組織為代價換取的 ¹。工程實務必須絕對強制要求對完成冷彎成型的高應變 P91 管件，執行全套的「正常化（1040-1080°C）與回火（730-770°C）」熱處理，並輔以嚴格的表面硬度檢測（< 265 HV），方能徹底消除冷作加工硬化，重建奈米級碳化物析出網絡，確保其具備足夠的高溫潛變抗力 ¹。

總結而言，在進行 P91 高溫高壓極端厚壁蒸汽管線的系統工程設計時，應盡量避免在潛變控制區間使用套銲彎頭，以消除根部缺口與複合式疲勞潛變斷裂風險 ²。若能在製造端嚴格確保「正常化與回火」熱處理的冶金品質，則採用 5D 冷作彎管在降低局部疲勞應力集中、緩解熱循環損傷，以及徹底防範第四型潛變裂紋上，展現出遠勝於傳統 1.5D 對銲彎頭與套銲彎頭的卓越工程價值。ASME B31J 規範的全面導入，更為此類先進管線系統的力學安全與長效可靠度評估，提供了前所未有且堅實的科學基礎 ¹。
