消除高壓異質管線局部熱錯配應力之工程策略：冷作彎管工法取代傳統套銲之可靠度與壽命提升評估 (Engineering Strategies for Mitigating Local Thermal Mismatch Stress in High-Pressure Dissimilar Pipelines: Reliability and Lifespan Enhancement Assessment of Cold Bending vs. Conventional Socket Welding)

/ Uncategorized / 作者:

摘要

在現代先進超超臨界（A-USC）火力發電、核能電廠以及石化煉油工業中，高溫高壓之小管徑（Small Bore Piping，通常定義為公稱管徑 NPS 2 及以下）異質金屬管線系統的結構完整性，直接關係到全廠的運轉安全與整體經濟效益。過去數十年間，傳統的套銲（Socket Weld）接頭因具備安裝簡便、無需管端開槽加工以及易於對位等優勢，被廣泛應用於管線方向轉換、儀表分支與閥件連接。然而，長期的工業運轉數據與損壞分析顯示，高達 80% 的小管徑管線失效事件可歸因於套銲接頭的高周波振動疲勞與低周波熱疲勞破壞1。當套銲接頭同時涉及異質金屬銲接（Dissimilar Metal Welding, DMW），例如將具備高潛變強度的 P91 鐵素體/馬氏體耐熱鋼與抗氧化性能優異的 304/316 奧氏體不銹鋼接合時，材料間顯著的熱膨脹係數（Coefficient of Thermal Expansion, CTE）差異將在啟停機的熱循環過程中引發巨大的局部熱錯配應力（Thermal Mismatch Stress）。此一微觀冶金熱應力與套銲根部及趾部固有的幾何應力集中效應相互疊加，導致嚴重的疲勞裂紋萌生、碳遷移劣化與潛變破壞2。

本研究旨在深度探討以冷作彎管（Cold Bending）或中頻感應彎管（Induction Bending）工法取代傳統異質金屬套銲接頭的工程與冶金策略。本報告嚴格基於 ASME B31J 規範與 Markl 疲勞理論，並結合三維幾何特徵、熱物理性質與微觀冶金劣化機制，建立應力強化係數（Stress Intensification Factor, SIF）與疲勞壽命（S-N Curve）的量化比較模型。研究結果表明，5D 大半徑冷作彎管能徹底消除幾何突變所帶來的應力集中，依據法規強制收斂其 SIF 至直管下限的 1.0，並透過將異質金屬銲口移至遠離總體彎矩峰值的直管段，成功實現了「總體幾何彎曲應力」與「局部冶金熱錯配應力」的物理脫鉤（Spatial Decoupling）。此外，配合精確的高溫正常化與回火（N&T）熱處理程序，彎管工法不僅完美重塑了 P91 材料的回火板條馬氏體微觀結構，更使管線在嚴苛熱循環下的疲勞壽命獲得指數級別的提升。本研究為未來高能管線系統的設計優化、安全餘裕提升與生命週期成本（LCC）的顯著降低，提供了具備高度學術嚴謹性與工程實踐價值的決策依據。

一、 緒論

自 1920 年代起，為因應日益頻繁的鍋爐爆炸事故，美國機械工程師學會（ASME）開始制定壓力容器與管線相關規範，逐步演化為今日廣泛應用的 ASME B31 壓力管線系列標準5。隨著當代發電技術朝向更高熱效率發展，超臨界與超超臨界發電廠的系統運作溫度與壓力屢創新高。在此嚴苛條件下，單一材料已難以同時滿足設備各部位對於高溫潛變強度、抗高溫氧化腐蝕以及經濟成本的綜合要求。因此，管線系統中不可避免地需要將不同晶體結構與熱物理特性的金屬進行接合，其中最典型且最具挑戰性的組合，便是具備低熱膨脹係數與高導熱率的鐵素體或馬氏體耐熱鋼（如 ASTM A335 P91、P22），與具備面心立方（FCC）結構、極高抗氧化性及耐蝕性的奧氏體不銹鋼（如 304H、316H）之間的異質金屬銲接4。

在發電廠與石化廠中，公稱管徑小於 2 英吋的小口徑分支管、排氣線、洩水管與取樣管線，傳統上大量採用 ASME B16.11 規範下的鍛造套銲配件7。套銲接頭的設計初衷是提供一種在狹小空間內具備高防漏完整性的連接方式，其管端直接插入配件的凹槽中進行單面角銲，免除了對銲（Butt Weld）所需的精密開槽加工與內部對位程序9。然而，為防止銲接收縮時在根部產生應力裂紋，法規強制要求管端與套節底部之間必須保留約 1/16 英吋（1.6 mm）的膨脹間隙7。此一法規間隙與角銲縫的幾何不連續性，在承受系統振動與熱循環時，成為了強烈的應力奇異點（Stress Singularity）。根據美國電力研究院（EPRI）發布的 TR-104534 與 TR-107455 報告，核電廠因疲勞引發的小管徑洩漏事件中，絕大多數集中於套銲接頭，這類非計畫性停機每天可能造成超過三十萬美元的鉅額發電營收損失，促使業界積極尋求套銲的改良與替代方案1。

當小口徑套銲接頭同時面臨異質金屬結合時，失效風險呈現乘數級數放大。鐵素體鋼與奧氏體不銹鋼之間存在高達 30% 至 40% 的熱膨脹係數差異，在啟停機或負載變化的熱瞬態（Thermal Transient）過程中，此差異會在極度剛硬且缺乏變形空間的套銲交界面上產生龐大的剪應力與環向應力2。同時，為了釋放 P91 母材與熱影響區的銲接殘留應力，必須進行 1350-1425°F（732-774°C）的銲後熱處理（PWHT）。但此溫度區間恰好落在奧氏體不銹鋼的敏化溫度範圍（900-1400°F），導致碳化鉻沿著晶界大量析出，形成貧鉻區，引發嚴重的晶間腐蝕與熱影響區早期破壞2。這些熱力學與冶金學上的固有矛盾，使得異質金屬套銲接頭成為管線系統中最脆弱的環節。

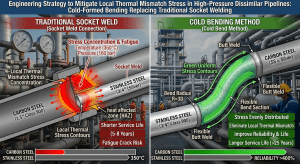

為根本解決此一「幾何應力集中」與「冶金熱錯配劣化」的雙重困境，工程界開始重新審視管線佈局策略，探討以冷作彎管（Cold Bending）或中頻感應熱彎（Induction Bending）直接改變管線走向，徹底消除轉角處銲接接頭的可行性14。本研究將從理論力學解析、冶金微觀分析、殘留應力分佈與法規演進等多個維度，深度評估彎管工法取代異質金屬套銲的工程可靠度，並探討其在延長管線壽命與降低總體生命週期成本上的實質貢獻。

二、 文獻回顧

2.1 傳統套銲接頭之力學特徵與疲勞破壞機制

套銲接頭在工程應用上的優勢在於其安裝便捷與初步防漏能力，但其在動態負載與熱循環下的疲勞抗力先天性地低於全滲透對銲接頭8。套銲接頭的結構力學弱點與破壞機制主要可歸納為以下三個層面：

首先，套銲的幾何形狀構成天然的應力集中源。套銲依賴外部的單面角銲縫傳遞軸向與彎曲負載，其內部未銲透的縫隙構成了初始裂紋的形態。依據 Markl 於 1940 年代至 1950 年代所進行的廣泛疲勞測試，未經表面打磨處理的套銲接頭，其應力強化係數（SIF）通常被設定為 2.1 或更高18。這意味著在相同的公稱外部彎矩下，角銲縫趾部（Toe）或根部（Root）的局部峰值應力是平滑對銲接頭的兩倍以上，極易在低幅高頻的機械振動下萌生疲勞裂紋1。

其次，法規要求的 1/16 英吋間隙在實際運作中呈現「雙面刃」效應。ASME B31 系列規範要求保留此間隙以避免銲接收縮引發微裂紋，但在諸如超熱蒸汽或冷凝水系統中，流體的紊流與熱震（Thermal Shock）會在此間隙內引發強烈的局部熱應力7。日本學者的疲勞測試甚至指出，在極端情況下，間隙的存在與否對最終疲勞壽命的影響有限，真正主導破壞的是角銲縫本身的幾何尖銳度與有效喉深（Throat Depth）11。更甚者，此縫隙容易滯留流體，在腐蝕性介質或含氯環境中誘發縫隙腐蝕（Crevice Corrosion），加速裂紋的萌生與擴展7。

最後，在承受熱瞬態條件時，管線的熱膨脹與收縮受到周邊支撐與剛性配件的約束，形成次要應力（Secondary Stress）。次要應力雖具有自我限制（Self-limiting）的特性，但反覆的塑性應變循環會導致材料發生疲勞損傷24。EPRI 的報告指出，為減緩套銲的疲勞破壞，業界曾嘗試採用 2×1 的不對稱角銲縫外觀、打磨銲道趾部，甚至在非安全相關管線上採用臨時性的疊銲（Overlay）修補1。然而，這些措施多屬治標之舉，無法從根本上改變套銲接頭應力集中的本質。

2.2 異質金屬銲接（DMW）之冶金劣化與熱物理挑戰

當管線系統跨越不同溫度與腐蝕環境時，異質金屬銲接（DMW）成為不可避免的設計選項。然而，DMW 被業界公認為發電廠中最易失效的環節之一，實際運轉數據顯示，高達 60% 至 80% 的 DMW 接頭在其預期設計壽命到達前便發生潛變或疲勞破壞4。鐵素體/馬氏體鋼（如 P91）與奧氏體不銹鋼（如 316H）之間的結合，面臨著複雜的冶金與熱物理交互作用：

熱膨脹係數（CTE）的極大錯配是引發早期破壞的首要物理因素。鐵素體鋼的晶體結構為體心立方（BCC）或體心四方（BCT），其在操作溫度下的線熱膨脹係數約為12.5×10-6 /°C；而奧氏體不銹鋼具有面心立方（FCC）結構，其膨脹係數高達17.3×10-6 /°C，兩者相差近 38%2。在每一次的冷啟動至滿載（例如溫差達 1000°F 或 538°C）過程中，此 CTE 差異（Δα≒4.8×10-6 /°C）會在極窄的銲接熔合線上產生強制的相對位移。在缺乏柔性的套銲結構中，這種差排應變無法透過管件的總體變形來吸收，直接轉化為強大的環向與軸向熱錯配應力。研究指出，在 P91 與 316H 的直接交界面上，單次熱循環即可產生0.245% 至0.327%的熱應變，這已遠超過多數工程材料的彈性極限，導致接頭進入低周波疲勞（LCF）的塑性累積損傷階段2。

除了物理應力，高溫下的碳遷移（Carbon Migration）與微觀組織退化是另一項致命的破壞機制。在超過 450°C 的長期服役環境下，碳原子受到化學勢梯度（Chemical Potential Gradient）的驅動，會從碳活性較高的鐵素體側，越過熔合線擴散至鉻含量較高、碳活性較低的奧氏體不銹鋼或鎳基銲材中4。此一擴散過程的活化能（Activation Energy，碳在鐵素體中約為 84 kJ/mol）在操作溫度下輕易被克服，導致 P91 熱影響區緊鄰熔合線處形成一個極度軟化的脫碳層（Decarburized Zone）。此區域的潛變強度呈現斷崖式下降，在熱錯配應力與系統承壓的雙重作用下，成為潛變孔洞（Creep Cavities）形核、聚合與裂紋擴展的首選位置，最終引發第四型裂紋（Type IV Cracking）破壞1。

此外，由於 P91 在銲接後會形成硬脆的馬氏體組織，ASME 規範強制要求進行 1350-1425°F（732-774°C）的高溫銲後熱處理（PWHT）以回火軟化並釋放殘留應力2。然而，這對相鄰的奧氏體不銹鋼而言卻是毀滅性的打擊。在此溫度區間內，不銹鋼中的碳與鉻會迅速結合，在晶界析出碳化鉻（ Cr23C6），導致晶界周圍的鉻濃度降至 12% 的鈍化極限值以下，形成敏化（Sensitization）現象，使得該區域在後續運轉或停機期間極易遭受晶間腐蝕或多硫酸應力腐蝕破裂（Polythionic Acid SCC）2。

2.3 殘留應力評估與先進疲勞預測模型

在銲接結構的完整性評估中，殘留應力（Residual Stress）的分佈扮演著關鍵角色。銲接過程中的局部高溫加熱與快速冷卻，會引發不均勻的熱膨脹與收縮，進而在管線內部遺留高達材料降伏強度的自我平衡應力30。三維熱彈塑性有限元素分析（FEA）與中子繞射（Neutron Diffraction）等先進量測技術證實，在環銲接頭中，軸向與環向的殘留拉應力往往集中在銲縫中心與熱影響區表面，這些拉應力會疊加於操作應力之上，大幅降低破壞韌性並加速應力腐蝕破裂（SCC）的進程32。在異質金屬銲接中，由於兩側材料導熱率與熱膨脹係數的不同，殘留應力場的非對稱性更為顯著，進一步加劇了介面的應變集中35。

針對管線接頭的疲勞壽命預測，工程界經歷了從公稱應力法到局部應力法的演進。ASME B31 規範體系主要沿用 A.R.C. Markl 的理論，其基於 1940 年代對碳鋼管件進行的位移控制完全反轉彎曲試驗20。Markl 理論將含有平滑對銲接頭的直管 SIF 定義為 1.0，以此為基準推導出各類管件的 SIF 經驗公式，並建立 i⋅S=245,000⋅N-0.2的疲勞關聯式19。然而，隨著斷裂力學的發展，國際銲接學會（IIW）等機構提出了基於結構熱點應力（Structural Hot-Spot Stress）與有效缺口應力（Effective Notch Stress）的評估方法38。IIW 的 S-N 曲線規範指出，對於薄壁結構，應力梯度受板厚效應影響顯著，需透過在距離銲趾 0.4t、0.9t 與 1.4t 處進行應力二次外插，以精確捕捉幾何不連續性對疲勞裂紋萌生的貢獻38。這些現代疲勞評估標準無一例外地證實，消除銲接缺口與幾何死角，是提升結構疲勞極限的最有效手段。

為突破異質金屬與幾何突變的限制，學界與產業界亦積極探索替代方案，例如利用 3D 列印技術製造低合金鋼至不銹鋼的梯度功能材料（Functionally Graded Materials, FGM）以平滑過渡 CTE 差異32，或是採用多層中間夾層的旋轉摩擦銲接（Friction Welding）來避免熔合銲接帶來的熱影響區劣化42。然而，在現有法規框架與大規模工業應用下，透過管線冷作彎曲配合優化的過渡銲接策略，仍是目前最為成熟且具經濟效益的工程解方。

三、 方法與分析

為量化冷作彎管取代套銲異質接頭的效益，本節從幾何力學特徵、規範應力強化係數解析、熱錯配多軸應力分析以及製程冶金熱處理控制四個維度進行深度解析。

3.1 幾何特徵與 ASME B31J 應力強化係數解析

傳統的薄殼彈性力學理論指出，當管件承受彎曲力矩時，其橫截面不會保持完美的圓形，而是會發生非線性的幾何變形並逐漸扁平化，此現象被稱為「卡門橢圓化效應（Karman Ovalization Effect）」43。這種截面扁平化機制會吸收大量的變形應變能，使得彎管表現出遠大於同尺寸直管的額外柔度（Flexibility Factor, k >1.0），但同時也會在管壁的外弧（Extrados）與內弧（Intrados）產生劇烈的局部應力集中（SIF, i >1.0）43。

然而，在高溫高壓蒸汽主管線的設計中，為抵抗龐大的內壓與潛變損傷，經常採用極端厚壁管材。以常見的公稱管徑 NPS 2″ XXS（Double Extra Strong）規格為例，其標稱外徑D0 為 2.375 英吋，壁厚 T 高達 0.436 英吋。據此計算，其徑厚比（D/T）僅約為 5.4。當D/T ≦10 時，管件被嚴格歸類為極端厚壁管，其龐大的實體金屬體積在三維空間中強烈抑制了徑向的橢圓化變形，使得管件在承受彎矩時的力學行為高度近似於剛性的實心金屬棒，不再符合傳統 B31.3 Appendix D 針對薄殼管件推導的經驗公式44。

為精確評估厚壁彎管的力學特徵，本研究導入最新版 ASME B31J《管線組件應力強化係數與柔性因子評估規範》。B31J 演算法框架的核心在於一個無因次參數，即「柔性特徵值（Flexibility Characteristic, h）」，其定義如下： h = T•R1/r22其中，T 為管材的標稱壁厚（或經實測修正的成型後減薄壁厚），R1 為中心線彎曲半徑，r2 為匹配直管的平均半徑44。基於特徵值 h，B31J 定義了理論柔性因子與理論 SIF 的計算模型：

ktheoretical=1.3/h

iin,theoretical=0.9/h2/3 , iout,theoretical=0.75/h2/3

至關重要的是，ASME B31J 設置了強制性的力學邊界約束條件（Code Enforcement Constraint）：任何計算所得之理論柔性因子 k 若小於 1.0，在物理意義上代表該組件無法提供比同尺寸直管更優越的變形能力，因此演算法會將其強制收斂至剛性基礎值k=1.0；同理，任何計算所得之 SIF 值若小於 1.0，亦必須強制提升至直管的下限極限值i=1.0 44。

針對 2″ XXS 管（r2 = 0.9695 in，故 r22 ≒ 0.9399 in2），我們分別計算 1.5D 傳統對銲彎頭（R1=1.5×2″=3 in）與 5D 大半徑冷作彎管（R1=5×2″=10 in）之演算法矩陣如表 1 所示。

表 1：基於 ASME B31J 規範之 2″ XXS P91 管 1.5D 彎頭與 5D 冷作彎管力學參數精確解析矩陣

力學參數定義 1.5D 短半徑對銲彎頭 (R1​=3 in) 5D 大半徑冷作彎管 (R1​=10 in)
無因次柔性特徵值 (h) h=(0.436⋅3)/0.9399≈1.3916 h=(0.436⋅10)/0.9399≈4.6386
理論柔性因子 (ktheory) k=1.3/1.3916≈0.934 k=1.3/4.6386≈0.280
規範約束後柔性因子 (kcode) 1.000 (強制收斂，視為剛體) 1.000 (強制收斂，視為剛體)
理論平面內 SIF (iin,theory) iin=0.9/1.39162/3 ≈0.722 iin=0.9/4.63862/3 ≈0.324
規範約束後平面內 SIF (iin,code) 1.000 (強制收斂至理論下限) 1.000 (強制收斂至理論下限)
理論平面外 SIF (iout,theory) iout=0.75/1.39162/3 ≈0.602 iout=0.75/4.63862/3 ≈0.270
規範約束後平面外 SIF (iout,code) 1.000 (強制收斂至理論下限) 1.000 (強制收斂至理論下限)

分析結果顯示，無論是 1.5D 還是 5D 的極厚壁彎管，其內在剛性已完全超越薄殼橢圓化的範疇，在 ASME B31J 規範下其應力強化係數皆被強制收斂至 1.0。相較於傳統套銲接頭動輒 2.1 以上的 SIF 值，採用彎管工法在宏觀幾何力學上消除了高達 110% 的應力乘數放大效應，為後續的壽命提升奠定了堅實的力學基礎18。

3.2 熱錯配應變與多軸應力分析

在異質金屬銲接介面上，熱錯配應力（σTM）的根本驅動力來自於兩種金屬在溫度變化下的本徵應變差異。假設材料行為在初始階段遵循線性熱彈性，異質介面所承受的理論彈性熱應變幅（ΔϵTM）可由下式表徵：

ΔϵTM=Δα⋅ΔT=(αSS-αP91 )⋅(Top-Tamb )

若套用火力發電廠常見的材料熱物理數據：P91 的膨脹係數αP91 ≒12.5*10-6/°C ，316 不銹鋼的膨脹係數αSS ≒17.3*10-6/°C，兩者之差 Δα=4.8*10-6/°C 2。在一次從環境溫度（約 25°C）啟動至滿載超熱蒸汽溫度（約 545°C）的循環中，操作溫差ΔT=520°C。 此時，介面處產生的強制熱錯配應變為：

ΔϵTM=4.8×10-6×520≈0.002496 (約0.25%)

若在直接對銲且無過渡層的極端條件下（例如使用 ER309L 奧氏體銲材連接 P91），熔合線兩側的單次循環熱應變甚至可能高達0.327% 3。

在套銲接頭中，這種高達0.25% 的強制應變疊加在 SIF = 2.1 的角銲縫趾部上，會產生極高的虛擬彈性峰值應力（Pseudo-elastic Peak Stress）。根據虎克定律（Hooke’s Law，假設 E≒200GPa），這相當於超過 500 MPa 的局部應力，已遠遠超過 P91 或 316H 在高溫下的降伏極限。這迫使套銲根部的金屬進入塑性流動狀態，並在每次熱循環中經歷彈塑性遲滯迴圈（Elastoplastic Hysteresis Loop），導致累積塑性應變耗散，迅速消耗材料的低周波疲勞壽命24。

3.3 彎管製程控制與冶金熱處理（N&T）重塑

儘管 5D 彎管在法規計算上完美消除了 SIF，但在真實的製造物理空間中，管件必須透過旋轉拉彎（Rotary Draw Bending）或中頻感應加熱（Induction Heating）等工法強制成型27。在巨大的成型力矩下，管壁將經歷劇烈的宏觀塑性變形，衍生出三個必然的幾何改變：

  1. 外背側減薄（Extrados Thinning）： 彎曲外弧承受極大的拉伸應變，根據體積守恆定律與應變梯度分佈，管壁將發生顯著減薄。依據工程實測與 ASME B31.3 容許值計算，2″ XXS 在 5D 半徑成型下的減薄率通常約為 10%15。
  2. 內腹側增厚（Intrados Thickening）： 彎曲內弧承受強烈的壓縮應變，金屬發生堆積，其增厚率可達約 12%，並可能伴隨微觀起皺趨勢44。
  3. 截面扁平化（Ovality）： 儘管厚壁管抗變形能力極強，但在成型後卸載的回彈（Springback）過程中，橫截面仍會殘留 3% 至 5% 的非對稱橢圓度15。

比起幾何變形，更為嚴峻的挑戰在於冷作變形所引發的微觀冶金劣化。P91 鋼材強大潛變壽命的核心在於其「回火板條馬氏體（Tempered Lath Martensite）」基底結構，以及沿晶界與板條邊界析出的M23C6 碳化物與奈米級 MX 碳氮化物6。在冷彎過程中，劇烈的位錯滑移會破壞原有的析出強化網絡；若未經適當處理直接服役於高溫，變形區域將發生再結晶，轉變為細小且極度缺乏潛變強度的多邊形鐵素體（Polygonal Ferrite）結構44。這種局部熱軟化帶在承受管線內部高壓與長期系統軸力時，會迫使龐大的彈塑性應變高度集中於狹窄的軟化區內，加速潛變孔洞的形核，最終導致早期破斷。

為徹底修復冷彎管件的冶金缺陷，必須導入極其精確的「高溫正常化與回火（Normalizing & Tempering, N&T）」熱處理程序：

  • 高溫正常化（Normalizing）： 利用感應線圈或精密溫控爐，將整段彎管加熱至1040°C 至1080 °C 區間並持溫。此高溫能徹底消滅冷作產生的高密度差排網絡，並強迫所有粗化的碳化物與金屬間相重新固溶至奧氏體基體中，實現完全奧氏體化（Austenitization）44。
  • 精確淬火冷卻： 依據嚴格的熱處理規範，冷卻速率必須控制在每分鐘大於 5°C 以上，以避開鐵素體與珠光體的轉變鼻尖，確保金屬結構轉變為純粹的未回火馬氏體。更關鍵的是，必須確保工件冷卻至馬氏體轉變終點（Mf，通常低於 100°C）以下，防止殘留奧氏體在後續步驟中引發尺寸不穩定或脆化43。
  • 高溫回火（Tempering）： 將已形成馬氏體的管材重新均勻加熱至730°C 至770°C 的回火區間並持溫。此舉能促使熱力學穩定的奈米級碳氮化物重新均勻析出，消除淬火應力，使硬度穩定回落至 200 至 240 HV 的最佳工程範圍，完美重置 P91 材料的高溫潛變強度與韌性44。

四、 結果與討論

本節將綜合前述力學與冶金模型，量化評估以冷作彎管取代傳統套銲接頭所帶來的壽命提升，並深入探討其在工程實務與經濟效益上的深遠影響。

4.1 應力集中與疲勞壽命之量化比較

在 ASME B31 規範體系中，管線組件的疲勞壽命評估高度依賴 A.R.C. Markl 建立的經驗關聯式。將 Markl 的疲勞公式 S=245,000/i⋅N-0.2重新整理，可得出破壞循環次數 N 對應力強化係數 i 的極度敏感關係19：

N=(245,000/(i⋅S))5⟹N∝1/i5

這個關聯式揭示了一個在管線工程中常被低估的殘酷事實：組件的疲勞壽命與應力強化係數的五次方成反比。

以此基準比較傳統異質套銲接頭與 5D 大半徑冷作彎管的疲勞表現：

  • 傳統套銲接頭： 由於未銲透間隙與角銲趾部的幾何尖銳度，其 SIF 常規設定為i≒1 18。其疲勞壽命折減因子相對於平滑管為(2.1)-5≈0.0245。
  • 5D 冷作彎管： 經過 N&T 熱處理重塑且依據 B31J 規範計算，其內在剛性使其 SIF 被強制收斂為i=1.0 44。其疲勞壽命折減因子為0。

在管線系統承受完全相同的公稱交變應力幅（S）的情況下，5D 彎管的理論高周波疲勞壽命是套銲接頭的約 40.8 倍（1.0/0.0245≒40.8）。若進一步考慮套銲接頭中異質金屬的 CTE 錯配會產生極高的額外熱次要應力，這會無形中推高公式中的真實局部應力 S，導致套銲的實際壽命衰減更為劇烈。這完美地解釋了工業現場中，為何有極高比例的 DMW 套銲接頭在運轉幾年後便發生突發性的趾部疲勞斷裂或潛變洩漏1。

表 2：不同連接工法之疲勞壽命折減綜合比較表

連接工法種類 應力強化係數 (SIF, i) 相對疲勞壽命折減比率 (N∝i−5) 幾何與冶金特徵概述
傳統角銲套銲 (Socket Weld) ≒2.1 ~2.45% (基準壽命的 1/40) 具備 1.6mm 間隙死角，角銲應力集中極強。易受熱錯配應力引發低周波疲勞。
全滲透對銲 (Butt Weld) 1.0 (規範基準) 100% (定義為 1.0) 熔透性佳，幾何平滑。異質對銲需注意 HAZ 的碳遷移與敏化風險。
5D 大半徑彎管 (Cold Bending) 1.0 (強制收斂) 100% (理論等同直管) 消除轉角銲道，N&T 熱處理後基體潛變強度完全回復。實現應力空間脫鉤。

4.2 殘留應力與冶金劣化之實體物理脫鉤 (Spatial Decoupling)

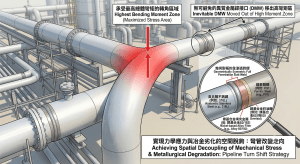

以 5D 彎管工法取代套銲的核心價值，並非在於不切實際地「消滅異質金屬銲接」（因為系統終究需要連接鐵素體鋼主管線與不銹鋼儀表或閥件），而是在於工程佈局上實現了力學應力與冶金劣化機制的空間實體脫鉤 (Spatial Decoupling)。

在傳統設計中，管線方向轉換處（例如 90 度轉角）同時設置了套銲接頭與異質金屬過渡段。從固體力學的角度來看，管線因熱膨脹受阻而在轉角處產生的總體彎矩（Global Bending Moment）通常達到全系統的峰值。此一最惡劣的位置同時承受了：

  1. 系統最大的宏觀彎曲位移應力。
  2. 套銲縫隙帶來的幾何 SIF (i=2.1) 放大效應42。
  3. 異質金屬 CTE 差異帶來的微觀局部錯配應變與剪應力28。
  4. P91 高溫 PWHT 導致相鄰 316 不銹鋼敏化（晶界貧鉻區）及脫碳層形成的材質劣化2。 這四重破壞因素在空間尺度上完全重合，構成了一個完美且致命的破壞機制。

一旦採用 5D 彎管，管線轉向處由連續的單一金屬母材構成（經 N&T 熱處理，回復最佳潛變強度，SIF=1.0）44。系統最大的彎矩應力由強度最高、無缺陷的母材承擔。而不可避免的異質金屬銲接點，則可順延佈設，移至彎曲段之後、應力趨於平緩的直管處。

更進一步，直管處的異質金屬連接不再需要採用套銲，而是可以改為全滲透的對銲（Butt Weld, SIF=1.0），並實施極其先進的奶油層過渡銲接（Buttering）策略9：

  1. 首先，在廠內於 P91 管端使用鎳基合金銲材（如 ERNiCr-3 / INCONEL 82 或 ERNiCrMo-3 / INCONEL 625）進行多層次的奶油層敷銲2。
  2. 接著，僅針對覆蓋有鎳基奶油層的 P91 鐵素體管件段進行法規要求的銲後熱處理（PWHT，1350-1425°F），以釋放 HAZ 殘留應力並回火馬氏體。由於此時奧氏體不銹鋼尚未加入連接組件，徹底且完美地避開了不銹鋼的敏化與碳化鉻析出風險2。
  3. 最後，在現場將帶有已熱處理奶油層的 P91 組件，與 SS316 不銹鋼管端進行常規對銲。此道不銹鋼對鎳基合金的銲接不再需要後續的 PWHT2。

鎳基合金的熱膨脹係數介於 P91 與 SS316 之間，它在異質對銲中扮演了極佳的熱膨脹過渡緩衝層（Transition Buffer），大幅吸收並降低了交界面上的微觀熱錯配應力4。同時，鎳基合金中較低的碳擴散係數也能有效抑制高溫服役期間的碳遷移現象，延緩脫碳層的形成28。這種兼顧力學平滑過渡與冶金熱力學隔離的極高質量過渡設計，在空間狹小且內部幾何受限的套銲結構中是完全無法實現的2。

4.3 系統生命週期成本（LCC）與非破壞檢測（NDT）優勢

若僅從建置初期的資本支出（CAPEX）考量，冷作彎管/感應彎管設備的高昂攤提、N&T 熱處理嚴格溫控所耗費的能源與時間，以及針對 P91 進行奶油層對銲的複雜工序，無疑遠高於直接在現場採購標準鍛造套銲配件並由一般銲工進行單面角銲的直接成本15。

然而，從整體發電廠或石化設施的生命週期成本（Lifecycle Cost, LCC）與長期營運支出（OPEX）的宏觀視角來評估，彎管工法與過渡對銲的組合具備無可比擬的經濟優勢：

  1. 非計畫性停機損失的避免： 如前文所述，套銲高周波疲勞破裂引發的洩漏，通常無法從主系統隔離，單日停機損失動輒數十萬美元1。彎管工法提供的 40 倍以上疲勞壽命餘裕，使小口徑管線的壽命得以與電廠主體設備同步，徹底消除此一懸在營運單位頭頂的達摩克利斯之劍。
  2. 減少在役檢查（ISI）成本與提高檢測可靠度： 套銲接頭的非破壞檢測（NDT）在工程實務上極為困難。由於角銲縫的複雜幾何與內部預留的6mm 間隙干擾，傳統的射線照相（RT）幾乎無法清晰辨識根部缺陷；即便採用先進的多相位陣列超音波檢測（PAUT），針對熱疲勞裂紋的超音波回波也常與間隙邊界反射混淆，造成誤判或漏判3。相對而言，全滲透對銲接頭與彎管母材的幾何平滑，可輕易進行 100% 射線照相或自動化超音波檢測，確保檢驗數據的絕對可靠性，大幅降低後續維保與檢測的人力成本3。
  3. 優異的流體動力學特徵： 冷作彎管提供了連續且平滑的流體通道，徹底消除了套銲配件內部腔室截面突變所帶來的流體紊流與壓降。這不僅降低了管線系統的流體阻力，更大幅減弱了沖蝕（Erosion）耗損與流體誘發震動（Flow-Induced Vibration, FIV）的風險，進一步提升了系統運轉的穩定性與能源效率7。

五、 結論

隨著全球能源工業朝向高熱效率與嚴苛操作環境推進，高溫高壓小口徑管線的異質金屬接頭，長期以來一直是潛變與疲勞失效的重災區。本研究基於 ASME B31 壓力管線規範之應力解析、Markl 疲勞評估理論，以及微觀冶金退化機制，針對「以冷作彎管工法取代傳統套銲接頭」之工程策略進行了深度的綜合評估。研究結果證實，此一策略並非單純的工法替換，而是從根本上重構了管線系統的力學與冶金邊界條件，並得出以下關鍵結論：

  1. 徹底消除幾何應力集中，實現疲勞壽命指數級躍升：
    傳統套銲接頭固有的法規間隙與單面角銲特徵，不可避免地導致高達1 以上的應力強化係數（SIF）。針對極厚壁管件（如 2″ XXS P91），採用 5D 大半徑冷作彎管工法能將轉角處的幾何力學狀態完美平滑化。依據 ASME B31J 規範嚴謹計算，其 SIF 被強制收斂至最優勢的直管極限值 1.0。在相同的公稱應力負載下，依據疲勞壽命與 SIF 五次方成反比之物理定律，彎管的理論高周波疲勞壽命大幅躍升約 40 倍，從根本上解決了套銲易受低周波熱疲勞與高周波振動破壞的沉痾。
  2. 解耦力學與冶金破壞機制，隔離敏化與熱錯配風險：
    藉由彎管改變管線走向，系統得以將無可避免的異質金屬銲接口（DMW）移出承受最高總體彎矩的轉角區域，實現力學應力與冶金劣化的空間脫鉤。在此佈局下，直管處可採用幾何對稱的全滲透對銲（Butt Weld），並實施鎳基合金奶油層（Buttering）過渡策略。此設計利用鎳基合金卓越的物理特性，成功緩衝了 P91 與 SS316 之間高達 38% 的熱膨脹係數差異，並允許對 P91 單獨進行銲後熱處理（PWHT），徹底根絕了奧氏體不銹鋼在 900-1400°F 溫度區間內的敏化現象與晶界腐蝕風險。
  3. 微觀組織的精確重塑，確保高溫潛變抗力：
    針對 P91 厚壁鋼管，在承受劇烈冷作塑性變形後，嚴格實施的高溫正常化與回火（N&T）熱處理程序（1040-1080°C 正常化急冷，配合 730-770°C 回火），能有效消滅冷變形產生的局部熱軟化缺陷與多邊形鐵素體。此熱力學重置過程使金屬基體完全恢復為具備極佳高溫潛變強度的回火板條馬氏體結構，確保了彎管材料在極端操作環境下的長效組織穩定性。

綜上所述，儘管冷作彎管設備投入與鎳基奶油層過渡對銲的初期製造成本較高，但其透過力學平滑化與冶金脫鉤策略，徹底解決了高壓異質管線局部熱錯配應力與幾何疲勞疊加的複合破壞問題。對於追求高可靠度、降低非計畫性停機損失並期望達成生命週期零洩漏目標的先進發電廠與石化設施而言，此策略不僅在學術學理上具備嚴密的邏輯支撐，更是確保廠區安全與降低長期營運成本的最佳工程解決方案。建議相關業界在未來的管線工程設計規範與標準修訂中，針對高溫、高壓且具熱循環特性之小口徑異質金屬交界，強制導入平滑大半徑彎管與分離式過渡對銲之設計原則，以構築更為堅韌可靠的能源基礎設施。

參考文獻

  1. Socket Weld Resolution Guideline – EPRI, https://restservice.epri.com/publicdownload/000000000001003542/0/Product
  2. P91 to Stainless Steel Dissimilar Welding: Avoiding Sensitization – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/p91-to-stainless-steel-dissimilar-welding-avoiding-sensitization
  3. Dissimilar Steel Welding Parameters & Piping Code Compliance Guide, https://industrialmonitordirect.com/blogs/knowledgebase/carbon-steel-to-stainless-steel-welding-parameters-code-requirements
  4. Dissimilar Metal Welding — P91/P22 to Austenitic Stainless Steel: The Complete Technical Guide – WeldFabWorld, https://www.weldfabworld.com/welding-p91-to-p22-to-austenitic-stainless-steel/
  5. ASME B31.3 Process Piping – AquaEnergy Expo Knowledge Hub, https://kh.aquaenergyexpo.com/wp-content/uploads/2025/02/ASME-B31.3-Process-Piping.pdf
  6. A review on thermal expansion control in Fe–Ni–Cr austenitic alloys, https://gebril.co.uk/papers/Thermal_expansion_review.pdf
  7. Fatigue Evaluation for the Socket Weld in Nuclear Power Plants – Corrosion Science and Technology, https://www.j-cst.org/main/download.htm?code=C00030500216.pdf
  8. Socket Weld – Forged Pipe Fitting, https://www.forgedpipefittings.com/socket-weld/
  9. Socket Weld Fittings Types and Applications – Completely Specification – Octal Steel, https://www.octalsteel.com/socket-weld-pipe-fittings/
  10. Socket Welding VS Butt Welding: Key Differences, Application Scenarios and Valve and Pipe Welding Selection Guide – – JH Valve, https://janhenvalve.com/socket-welding-vs-butt-welding/
  11. Gaps in Socket Weld Fittings – ANSI (Standards) Code Issues – Eng-Tips | PDF – Scribd, https://www.scribd.com/document/398828728/Gaps-in-Socket-Weld-Fittings-ANSI-Standards-Code-Issues-Eng-Tips
  12. Analysis of Socket Welded Assembly Gap – EPRI, https://restservice.epri.com/publicdownload/000000000001009715/0/Product
  13. Dissimilar Metal Weld Cracking Types | PDF – Scribd, https://www.scribd.com/document/883287960/18-Dissimilar-Metal-Weld-Cracking
  14. Ultimate Guide to Choosing the Right Bend Pipe, https://www.finegosteel.com/newsdetail/ultimate-bend-pipe-guide.html
  15. Induction Bending and Fabrication – Proclad Integrated Engineering Solutions, https://www.proclad.com/pro-blogs/induction-bending-and-fabrication
  16. Differences Between Butt Weld vs Socket Weld Pipe Fittings – The Metal Company, https://www.themetalcompany.co.nz/faqs/buttweld-vs-socket-weld/
  17. Numerical Prediction of Strength of Socket Welded Pipes Taking into Account Computer Simulated Welding Stresses and Deformations – MDPI, https://www.mdpi.com/1996-1944/15/9/3243
  18. Socket Welding Guide: ASME B16.11 Standards, Pressure Classes & Setback Rules [2026], https://baling-steel.com/socket-welding-guide/
  19. Importance & Impact of Stress Intensification Factor (SIF) in Piping, https://whatispiping.com/stress-intensification-factor-sif/
  20. STRESS INTENSIFICATION FACTORS, STRESS INDICES, AND FLEXIBILITY FACTORS – ASME Digital Collection, https://asmedigitalcollection.asme.org/ebooks/book/chapter-pdf/2793263/802191_ch38.pdf
  21. B31 Code Stress, https://sites.google.com/site/fareastpiperreference/asme/b31-code-stress
  22. Different approaches for stress index calculation in elbows of a fusion plant piping system, https://re.public.polimi.it/retrieve/70867418-38e9-4993-80bf-afe880934513/LoConteStressIndexVersioneAccettata.pdf
  23. Socket weld and Butt weld – TPMCSTEEL, https://tpmcsteel.com/socket-weld-and-butt-weld/
  24. Stress Analysis of Piping Systems: Chapter B4 | PDF | Deformation (Engineering) | Fatigue (Material) – Scribd, https://www.scribd.com/document/560150667/Stress-Analysis
  25. ASME Piping Codes: B31.3 Process, B31.5 Refrigeration, B31.9 Building Services and ASME Standards for Piping, https://asmedigitalcollection.asme.org/ebooks/book/chapter-pdf/4105046/861318_ch36.pdf
  26. Dissimilar Metal Weld Repairs: Best Practices and Case Study, https://e2g.com/industry-insights-ar/dissimilar-metal-weld-repairs-best-practices-and-case-study/
  27. Dissimilar-metal weld failures in boiler tubing – ResearchGate, https://www.researchgate.net/publication/255076680_Dissimilar-metal_weld_failures_in_boiler_tubing
  28. (PDF) An experimental study of thermal fatigue on ASTM A 213 grade T-23 steel tube, https://www.researchgate.net/publication/26844103_An_experimental_study_of_thermal_fatigue_on_ASTM_A_213_grade_T-23_steel_tube
  29. Socket Weld Examinations | Westinghouse Nuclear, https://westinghousenuclear.com/data-sheet-library/socket-weld-examinations/
  30. WELD RESIDUAL STRESS PROFILES FOR STRUCTURAL INTEGRITY ASSESSMENT – Open Research Online, https://oro.open.ac.uk/61280/1/13834721.pdf
  31. (PDF) Analysis Of Residual Stresses And Distortions In Circumferentially Welded Thin-Walled Cylinders – ResearchGate, https://www.researchgate.net/publication/48336090_Analysis_Of_Residual_Stresses_And_Distortions_In_Circumferentially_Welded_Thin-Walled_Cylinders
  32. Characteristics of 3D Printed Functionally Graded Material for Replacement of Dissimilar Metal Weld in Nuclear Reactor – Biblioteka Nauki, https://bibliotekanauki.pl/articles/59110887.pdf
  33. Residual stress and welding distortion of Al/steel butt joint by arc-assisted laser welding-brazing, http://www.ysxbcn.com/down/2019/04_en/03-p0692.pdf?_d_id=825f4603d597bf51e509ca684bea8c
  34. Effect of Process Parameters on Welding Residual Stress of 316L Stainless Steel Pipe, https://www.mdpi.com/1996-1944/17/10/2201
  35. An Experimental and Numerical Investigation of Distortion and Residual Stress in GTAW Dissimilar Pipe Welds – ResearchGate, https://www.researchgate.net/publication/406208270_An_Experimental_and_Numerical_Investigation_of_Distortion_and_Residual_Stress_in_GTAW_Dissimilar_Pipe_Welds
  36. Thermal and Residual Stress Analysis of Welded Joints in Cladded Pipelines – Brunel University Research Archive, https://bura.brunel.ac.uk/bitstream/2438/22748/1/FulltextThesis.pdf
  37. “Documentation of Methodology Used for Combination of Moments for Piping Constructed to USAS B31.1-1967 Power Piping Code.&, https://www.nrc.gov/docs/ml1117/ml111740249.pdf
  38. THE FATIGUE LIFE PREDICTION OF THIN-WALLED WELDED JOINTS, https://www.icas.org/icas_archive/icas2024/data/papers/icas2024_1120_paper.pdf
  39. Local Stress Fatigue Strength Estimates in Girth Weld Pipes – TWI, https://www.twi-global.com/technical-knowledge/published-papers/estimating-long-endurance-fatigue-strength-of-girth-welded-pipes-using-local-stress-approach
  40. The fatigue design is based on use of S-N curves, which are obtained – Steel Construction New Zealand, https://scnz.org/wp-content/uploads/2020/11/WELD-DESIGN-CONSIDERATIONS-FOR-BRIDGE-GIRDERS-WELD-TYPE-QUALITY-AND-COST-Karpenko-McClintock-Niedermayer.pdf
  41. Designing for Weld Fatigue: From S-N Curves to Real Duty Cycles – SimuTech Group, https://simutechgroup.com/weld-fatigue-design-from-s-n-curves-to-real-duty-cycles/
  42. Creep behavior of dissimilar metal weld joints between P91 and AISI 304 – SciSpace, https://scispace.com/pdf/creep-behavior-of-dissimilar-metal-weld-joints-between-p91-2vcxt8xrbm.pdf
  43. 複循環發電廠高能管線冷作彎管工法對專案要徑之影響與效益評估(Impact and Benefit Evaluation of the Cold Bending Method for High-Energy Piping on the Project Critical Path in Combined Cycle Power Plants) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E8%A4%87%E5%BE%AA%E7%92%B0%E7%99%BC%E9%9B%BB%E5%BB%A0%E9%AB%98%E8%83%BD%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B7%A5%E6%B3%95%E5%B0%8D%E5%B0%88%E6%A1%88%E8%A6%81%E5%BE%91%E4%B9%8B/
  44. 基於ASME B31J 與高逼真度三維有限元素分析之2″ XXS P91 高壓管線應力與經濟效益深度研究：5D 對銲彎頭與5D 冷作彎管之比較(An In-Depth Study on the Stress and Economic Benefits of 2 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%88%87%E9%AB%98%E9%80%BC%E7%9C%9F%E5%BA%A6%E4%B8%89%E7%B6%AD%E6%9C%89%E9%99%90%E5%85%83%E7%B4%A0%E5%88%86%E6%9E%90%E4%B9%8B-2-xxs-p91-%E9%AB%98%E5%A3%93%E7%AE%A1/
  45. PARAMETRIC STUDY OF FLEXIBILITY FACTOR FOR CURVED PIPE AND WELDING ELBOWS, https://cvs.spb.su/PAPERS/FLEXIBILITY_PAPER.pdf
  46. Stress Intensification & Flexibility in Pipe Stress Analysis – International Journal of Modern Engineering Research, http://www.ijmer.com/papers/Vol3_Issue3/AL3313241329.pdf
  47. Ship-Construction-7th-Edition.pdf, https://maritimesafetyinnovationlab.org/wp-content/uploads/2023/06/Ship-Construction-7th-Edition.pdf
  48. Stress Intensity Factor (SIF), Flexibility Factor: ASME B31.3 vs ASME B31J – What Is Piping, https://whatispiping.com/stress-intensity-factor-sif-flexibility-factor-asme-b-31j/
  49. (PDF) Power Piping ASME Code for Pressure Piping, B31 – Academia.edu, https://www.academia.edu/32405461/Power_Piping_ASME_Code_for_Pressure_Piping_B31
  50. Fabrication of hot induction bends from LSAW large diameter pipes manufactured from TMCP plate, https://www.smgb.de/fileadmin/footage/MEDIA/gesellschaften/smgb/dokumente/Veroeffentlichungen/Fabrication_of_hot_induction_bends.pdf
  51. Pipe Bending in Calgary, Alberta – Advanced Bending Technologies – AdvanTec Industrial, https://advantecindustrial.com/home/abt/pipe-bending/
  52. CAESAR II CAUx 2015 4/1/2015 1 B31.3 302.3.5(d) “When the computed stress range varies”, https://xsystemltda.files.wordpress.com/2015/10/3-when-the-stress-range-varies-ppt-handouts.pdf
  53. Cold Bending of Pipes: Linde Standard LS 142 | PDF – Scribd, https://www.scribd.com/document/635109586/LS-142-05-T02-3-Cold-Bending-of-Pipes-Manufacture-and-Testing-EN
  54. Seamless vs. Welded vs. Forged Fittings: A Detailed Comparison – S&S Stainless International, https://stainless-steel-fitting.com/welded-forged-seamless-fittings-guide/
