深度分析MARBN鋼中硼與氮協同效應對抑制熱影響區第四型裂紋之微觀機制 (Suppressing Type IV Cracking in MARBN Steel Heat-Affected Zones: An In-Depth Analysis of Boron-Nitrogen Synergistic Micromechanisms)

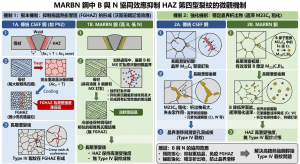

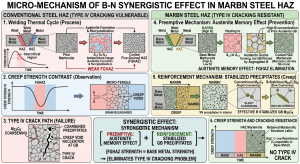

一、摘要

隨著全球對高效能及低碳排放火電廠的需求日益增強，超超臨界（Ultra-Supercritical, USC）及先進超超臨界（A-USC）燃煤發電技術已成為現代能源工程的核心領域。在這些高溫、高壓的嚴苛操作環境中，具備優異高溫潛變強度、低熱膨脹係數與高熱傳導率的9-12% Cr馬氏體耐熱鋼被廣泛應用於鍋爐厚壁管線與汽輪機轉子。然而，傳統馬氏體耐熱鋼（如P91與P92鋼）在長期高溫服役過程中，其銲接接頭的細晶熱影響區（Fine-Grained Heat-Affected Zone, FGHAZ）與臨界熱影響區（Intercritical HAZ, ICHAZ）極易發生過早的潛變斷裂，即學界廣泛關注的「第四型裂紋」（Type IV Cracking）。為突破此一材料瓶頸，基於精確控制硼（Boron）與氮（Nitrogen）含量的MARBN（Martensitic steel strengthened by Boron and Nitrides）合金設計理念應運而生。MARBN鋼透過微量合金元素的精準調控，成功在微觀組織層面上實現了位錯、析出物與晶界的協同強化。本研究報告旨在深入剖析MARBN鋼中硼與氮的熱力學行為，詳細闡述奧氏體記憶效應（Austenite Memory Effect）如何徹底抑制銲接過程中細晶區的形成，並探討硼原子在晶界碳化物中的空位佔位機制與氮在晶內納米碳氮化物中的析出行為。綜合以上微觀機制，本報告將全面論證MARBN鋼抑制第四型裂紋的冶金學原理與巨觀力學表現。

二、引言與產業背景

提升超超臨界發電廠的蒸汽溫度與壓力是提高熱能轉換效率並降低溫室氣體排放的最有效途徑。目前，商用馬氏體耐熱鋼的最高服役溫度上限約為600°C至620°C，當蒸汽參數進一步提升至650°C時，傳統P92鋼（9Cr-0.5Mo-1.8W-VNb）的微觀組織穩定性與長期潛變強度會發生顯著劣化¹。特別是應用於鍋爐厚大截面部件的多道次銲接接頭（Multi-pass welded joints），在經歷長達數萬小時的高溫服役後，往往會在熱影響區中應力最為集中的細晶區或臨界熱影響區萌生潛變微孔。這些微孔沿著原奧氏體晶界（Prior Austenite Grain Boundaries, PAGBs）逐漸粗化並連結，最終導致接頭發生低延展性的災難性斷裂，這正是阻礙高鉻馬氏體耐熱鋼邁向更高溫應用的第四型裂紋²。

第四型裂紋的根本成因在於常規9% Cr耐熱鋼在經歷銲接熱循環過程中，母材的粗大原奧氏體晶粒發生了擴散型逆相變。當局部區域的峰值溫度（Peak Temperature, T_p）介於A_C₁與略高於A_C3之間時，大量的奧氏體在原奧氏體晶界及馬氏體板條界處形核並受限生長，導致該區域的晶粒顯著細化 ^{4, 5}。在後續的銲後熱處理（Post-Weld Heat Treatment, PWHT）與高溫服役中，這些細小晶粒內部缺乏足夠的邊界強化效應，且晶界處的富鉻M₂₃C₆碳化物極易粗化並喪失對晶界的釘扎（Pinning）作用。這促使材料內部的回復（Recovery）與多邊形化（Polygonization）過程加速，最終誘發潛變空洞的成核與破裂⁶。

為克服此一難題，MARBN合金概念被提出，其核心成分特徵為9Cr-3W-3Co-VNbNB，其中硼的質量分數嚴格控制在120-150 ppm，氮控制在60-90 ppm ⁸。透過添加適量的鈷（Co）來抑制因高鎢（W）添加而產生的有害δ-鐵素體，MARBN鋼不僅在母材層面展現出優於常規P92鋼的長期潛變強度，更在交叉銲縫試驗中證明了其能有效抑制甚至完全消除第四型裂紋的產生¹⁰。

三、 MARBN鋼之合金設計哲學與熱力學平衡

為實現上述抑制第四型裂紋的目標，MARBN鋼的合金設計跳脫了過去單純依賴固溶強化或單一析出強化的傳統思路，轉而追求「位錯-析出物-界面」的協同強化（Synergistic strengthening of dislocation-precipitate-interface）¹。要達到此一協同效應，合金中各元素的添加量及其在高溫下的相平衡關係扮演了決定性的角色，尤其是在高鉻基體中針對鎢、鈷、硼與氮的精細調控。

鋼種名稱	典型基礎化學成分特徵	硼含量 (ppm)	氮含量 (ppm)	高溫潛變破壞模式 (銲接接頭)
P91	9Cr-1Mo-0.2V-0.05Nb	幾乎無	400-500	嚴重的第四型裂紋 (ICHAZ/FGHAZ)
P92	9Cr-0.5Mo-1.8W-0.2V-0.05Nb	~20	400-500	嚴重的第四型裂紋 (ICHAZ/FGHAZ)
G115	9Cr-2.8W-3Co-1Cu-VNb	~150	~140	第四型裂紋顯著延緩
MARBN	9Cr-3W-3Co-VNb	120-150	60-90	無第四型裂紋 (母材斷裂主導)

表 1：先進9-12% Cr馬氏體耐熱鋼之成分特徵與銲接接頭破壞模式比較²

3.1 鎢與鈷之協同效應與相區控制

在9-12% Cr耐熱鋼中，固溶強化主要由鎢、鉬與鈷等重原子提供¹²。MARBN鋼的設計將鎢的含量提升至約3%（質量分數），以最大化其在基體中的固溶強化效應，並顯著延緩潛變過程中的回復速率。然而，鎢作為強烈的鐵素體形成元素，高鎢含量會顯著促進高溫下有害相δ-鐵素體的形成。δ-鐵素體晶粒內的硬度與位錯密度通常遠低於周圍的馬氏體基體，在潛變變形時極易成為應力集中與裂紋萌生的薄弱環節¹³。熱力學計算指出，鎢含量的增加直接對應於600°C時Laves相（Fe₂W）預測生成量的上升，雖然初期能提供一定程度的析出強化，但其粗化速率較快³。

為抵消鎢的鐵素體穩定化作用，MARBN鋼中引入了約3%的鈷（Co）。鈷是一種強奧氏體穩定元素，能有效擴大奧氏體相區，並在正常化熱處理（通常為1050°C-1150°C）期間完全抑制δ-鐵素體的產生¹¹。熱力學軟體（如MatCalc）的計算結果顯示，鎢與鈷的特定比例不僅保證了全馬氏體組織的獲得，亦同時影響了析出相的數密度與粗化速率。鈷的存在被證實能夠降低Laves相的生長驅動力並優化其分佈，從而在較長的時間尺度內維持基體的強度，並且影響M₂₃C₆碳化物在時效與潛變過程中的粗化率¹²。

3.2 硼與氮之熱力學競爭與「無BN生成區」

在上述基體優化的基礎上，MARBN鋼最核心的冶金突破在於精確控制硼與氮的比例，以避免高溫下氮化硼（BN）夾雜物的形成。在常規的高鉻耐熱鋼設計中，為了促進細小彌散的MX型碳氮化物（如V,Nb(C,N)）析出，通常會添加較高的氮（例如400-500 ppm）。然而，當鋼中同時含有較高濃度的硼（如100 ppm以上）時，在1050°C至1200°C的正常化奧氏體化或熱鍛冷卻過程中，硼與氮會發生強烈的化學親和反應，析出極其穩定且粗大的氮化硼（BN）夾雜物⁵。研究顯示，在100°C/h的極慢冷卻速率下，BN甚至可聚集成20至30微米的粗大顆粒；而在中等冷卻速率下，其尺寸亦可達1至3微米，唯有在水淬等極快冷卻條件下才能勉強抑制其析出¹⁵。

熱力學平衡計算明確指出，BN的生成不僅毫無強化作用，反而會像海綿一樣大量吸收基體中的自由固溶硼與有效氮⁹。這將帶來雙重災難性後果：第一，原本應用於強化晶界與穩定M₂₃C₆碳化物的固溶硼被耗盡；第二，氮的匱乏導致後續回火（Tempering）過程中無法析出足夠體積分數的納米級VN型MX粒子，嚴重削弱了晶內的位錯釘扎效應⁸。此外，若合金中含有較高的鋁（Al），在高溫長期時效（如675°C下暴露5000小時）中還會形成AlN相，進一步剝奪可用於強化基體的氮元素¹⁵。

為了突破這個瓶頸，MARBN鋼嚴格將氮的質量分數限制在60-90 ppm的範圍內，同時將硼含量維持在120-150 ppm。透過MatCalc等相圖計算軟體繪製的BN生成邊界圖顯示，此一成分區間剛好落入熱力學上的「無BN生成區」（No BN zone）¹⁵。這意味著在奧氏體化的高溫階段，硼能以固溶態（Soluble Boron）完全保留在基體中，並在隨後的冷卻與回火過程中偏聚於晶界；而微量的氮則與強碳氮化物形成元素（如V、Nb）結合，析出體積雖少但分佈極為彌散的細小MX相，實現了硼與氮在空間分佈與功能上的完美解耦與協同。

四、銲接熱循環下之相變動力學與微觀組織演化

前述精確的合金設計為MARBN鋼奠定了熱力學基礎，但要全面理解其抗裂能力，必須進一步探討這些微量元素在非平衡態下的動態響應。為了深刻剖析MARBN鋼如何抑制第四型裂紋，我們必須先釐清非平衡銲接熱循環對常規馬氏體鋼熱影響區微觀組織的破壞性影響。銲接過程中（無論是氣鎢弧銲GTAW或電子束銲接EBW），母材經歷了從室溫至接近熔點的快速非平衡加熱與冷卻過程。根據峰值溫度（ T_p）的不同，熱影響區可細分為粗晶區（CGHAZ, T_p >> A_C₃）、細晶區（FGHAZ, T_p略高於A_C₃）以及臨界區（ICHAZ, A_C1< T_p < A_C₃）⁸。

4.1 傳統9% Cr鋼中之擴散型相變與晶粒細化機制

在常規P91或P92鋼的細晶熱影響區中，峰值溫度恰好超過奧氏體轉變終了溫度（A_C₃，約890°C至930°C左右，取決於加熱速率）。在此溫度區間內，原始的淬火回火馬氏體基體剛剛完全奧氏體化。由於峰值溫度不高且高溫停留時間極短（通常僅數秒），新生成的奧氏體晶粒來不及長大⁵。

這種鐵素體向奧氏體的逆相變（α→γ reverse transformation）在無硼鋼中主要以擴散型相變（Diffusional transformation）的機制進行⁵。奧氏體極易在原奧氏體晶界及馬氏體板條界等高能量位置形核⁴。形核率高而生長空間受限，導致奧氏體晶粒急劇細化。當銲縫冷卻時，這些細小的奧氏體再次轉變為細小的馬氏體。細化的晶粒帶來了大量的晶界面積，使得回火或服役過程中M₂₃C₆碳化物極易在這些晶界處粗化並發生奧斯瓦爾德熟化（Ostwald ripening），同時晶界滑移的阻力大幅降低，使得該區域成為長期潛變條件下的最薄弱環節，最終誘發第四型裂紋²。

4.2 原位同步輻射X射線繞射與熱膨脹儀分析

為精確解析熱影響區的相變動力學，研究人員利用同步輻射X射線繞射（In-situ X-ray diffraction）與熱膨脹儀（Dilatometry）對MARBN及類似的9Cr鋼進行了物理模擬。實驗分別採用了10 K/s與100 K/s的高加熱速率，將試樣加熱至1300°C的峰值溫度¹⁸。

實驗數據顯示，加熱速率對相變溫度具有顯著影響。隨著加熱與冷卻速率的增加，A_C1至 A_C₃ 溫度呈現微幅上升的趨勢。以15°C/s的熱循環為例，常規T92基材的 A_C1至 A_C₃分別為886°C與934°C；而多道次銲接中重新加熱的銲縫金屬（Weld Metal）其相變溫度則降低至862°C與898°C⁶。在冷卻階段，當冷卻速率高達45°C/s時，馬氏體開始轉變溫度（M_s）約為380°C，而終了溫度（M_f）降至約250°C，這確保了銲縫在冷卻至室溫後能獲得完全的馬氏體組織¹⁹。

此外，憑藉同步輻射X射線繞射的高時間解析度，研究者觀察到在經歷模擬銲接熱循環後，最終微觀結構中除了回火馬氏體外，還殘留了約4%體積比的δ-鐵素體與4%的殘留奧氏體（Retained austenite）。這些處於亞穩態的殘留奧氏體在特定條件下可能對鋼材的長期力學性能產生不利影響，必須透過適當的銲後熱處理予以消除¹⁸。

熱循環條件 / 材料狀態	A_C₁溫度 (°C)	A_C3溫度 (°C)	M_s 溫度 (°C)	M_f 溫度 (°C)
T92 母材 (15°C/s 加熱)	886	934	–	–
Gr.92 銲縫金屬 (15°C/s 加熱)	862	898	–	–
高冷卻速率 (45°C/s)	–	–	380	250

表 2：典型9% Cr耐熱鋼在不同熱循環速率下之相變溫度參數

五、硼誘導之奧氏體記憶效應：抑制細晶區之根本機制

釐清常規9% Cr鋼因擴散型相變導致晶粒細化的缺陷後，便能凸顯MARBN鋼的獨特優勢。MARBN鋼對第四型裂紋的免疫力，主要歸功於其熱影響區在熱循環中表現出的「奧氏體記憶效應」（Austenite Memory Effect）。這一獨特的冶金現象使得MARBN鋼即使在經歷了相當於常規細晶區的峰值溫度後，冷卻下來的微觀組織仍能完美繼承銲接前母材粗大的原奧氏體晶粒形狀與尺寸，從根本上消除了晶粒細化的發生⁵。

5.1 晶界偏聚與擴散型相變之熱力學阻滯

當MARBN鋼在銲接熱循環中被加熱至A_C1至 A_C₃區間時，固溶在基體中的硼原子由於其原子半徑介於間隙原子與置換原子之間，具有強烈的偏聚傾向，會迅速向原奧氏體晶界及馬氏體板條界遷移⁸。根據吉布斯等溫吸附方程（Gibbs isotherm for adsorption），硼的晶界偏聚會顯著降低奧氏體晶界能。DICTRA擴散模擬證實，硼的偏聚效應改變了相變的熱力學驅動力與動力學位壘，增加了形核的臨界活化能，進而導致奧氏體形核密度的急劇下降²¹。

更為關鍵的是，晶界處高濃度的硼阻礙了碳與其他合金元素的擴散。因此，在加熱的第一階段（剛跨越A_C1時），雖然會有極少量的微細奧氏體透過擴散機制在原奧氏體晶界處形核，並以未完全溶解的析出物為核心生長（此過程無表面浮凸效應，Surface relief），但其形核率與整體生長速率被硼的偏聚效應嚴重壓抑⁸。

5.2 切變型馬氏體逆相變與晶粒重構

隨著溫度繼續攀升並接近或超過A_C₃，由於晶界處的擴散型相變被硼抑制，基體內剩餘的馬氏體組織必須透過另一種機制完成向奧氏體的轉變。共焦雷射顯微鏡（Confocal laser microscope）的直接原位觀察與同步輻射實驗證實，此時在原馬氏體晶粒內部發生了劇烈的「切變型馬氏體逆相變」（Martensitic/Displacive reverse transformation）⁴。

這種切變型逆相變的特徵在於伴隨明顯的塊狀表面浮凸現象，且新生成的奧氏體與周圍的原始馬氏體之間嚴格保持著Kurdjumov-Sachs（K-S）晶體學取向關係⁵。因為晶體學取向的強烈繼承性，保留在原奧氏體晶粒內部的殘留奧氏體或新切變生成的奧氏體具有與母相一致的結晶學特徵。隨著溫度升高，這些奧氏體晶粒逐漸長大、吞併，並在相互碰撞時發生合併（Coalescence）。

當溫度高於A_C₃且奧氏體化過程完成時，原本在晶界處少量形核的細小擴散型奧氏體會完全被內部切變生長的粗大奧氏體吞噬殆盡⁸。結果，整個熱影響區重構了銲接前母材的粗大原奧氏體晶粒形貌。由於沒有經歷多邊形化與擴散重結晶，這個重構的粗大奧氏體內部保留了極高的位錯密度。隨後在冷卻過程中，高位錯密度的奧氏體再次透過切變轉變為馬氏體，完美保留了粗大的晶界特徵與細密的板條結構，徹底避免了FGHAZ的產生，為消除第四型裂紋奠定了組織學基礎⁸。

六、潛變過程中之微觀結構劣化與協同強化抗力

然而，僅僅在銲接過程中避免晶粒細化，尚不足以應付高溫服役下的長期考驗。除了透過奧氏體記憶效應在宏觀上消除細晶區之外，MARBN鋼中硼與氮在納米尺度下的協同作用更是賦予了材料卓越的高溫長期潛變抗力⁸。這種協同強化體現在對位錯運動的釘扎、碳化物粗化的抑制以及馬氏體板條界面的高度穩定化。

6.1 位錯與亞晶界之熱動力學演化

在正常化與回火處理後，9-12% Cr鋼具有高密度的位錯網絡。研究指出，在750°C至780°C的回火條件下，初始位錯密度約為1*10¹⁴至3*10¹⁴ m^-2；若回火溫度較低，位錯密度甚至可高達7.7*10¹⁴ m^-2。在服役初期，馬氏體板條的寬度極細，通常維持在300至400納米之間。然而，在高溫應力作用下，位錯會發生攀移（Climb）與交互湮滅，導致位錯密度迅速下降。若邊界上的析出物不穩定，板條寬度會顯著增加。當板條或亞晶的尺寸生長超過1微米時，材料往往會出現潛變強度急劇崩潰（Creep strength breakdown）的現象。

6.2 MX碳氮化物之晶內彌散強化

儘管MARBN鋼大幅降低了氮的含量以避免BN的形成，但保留的60-90 ppm氮仍具有不可替代的冶金作用。在回火過程中，這些氮原子會與釩（V）和鈮（Nb）結合，在馬氏體板條內部均勻析出納米級的MX型碳氮化物（主要為VN或富釩的V(C,N)粒子）¹⁵。

與富鉻的M₂₃C₆碳化物相比，MX型納米粒子的熱力學穩定性極高，即使在650°C長時間暴露下也幾乎不發生粗化。在潛變變形期間，外加應力會驅使位錯在滑移面上運動，而這些均勻分佈在晶粒內部的細小MX粒子能透過奧羅萬（Orowan）繞過機制或形成柯氏氣團（Cottrell atmosphere）強力釘扎位錯線，阻礙位錯的自由移動⁸。這種由微量氮主導的晶內析出強化，構成了材料抵抗短期與中期潛變變形的第一道防線。

6.3 M₂₃(C,B)₆碳化物之邊界穩定化與空位佔位機制

在馬氏體耐熱鋼中，原奧氏體晶界與板條界上析出的M₂₃C₆碳化物起著維持板條結構穩定、阻止邊界滑移與遷移的關鍵作用⁶。在長期高溫潛變中，M₂₃C₆粒子的粗化會導致邊界釘扎力下降，且Laves相等金屬間化合物在時效過程中還可能出現吞噬（Swallowing）相鄰M₂₃C₆碳化物的現象，進一步破壞晶界的穩定性⁸。

MARBN鋼中固溶的微量硼在此處發揮了決定性的作用。由於硼的晶界偏聚傾向，在回火及後續的高溫服役期間，硼原子會富集於M₂₃C₆碳化物內部及其與基體的界面處，形成含硼的M₂₃(C,B)₆²³。從第一性原理及分子動力學模擬的角度來看，碳化物在固態基體中的生長與粗化需要吸收基體中的空位（Vacancies）以協調伴隨的局部體積變化（Local volume change）⁹。當硼原子進入M₂₃C₆晶格並佔據了原本的空位或間隙位置時，碳化物生長過程中所必需的空位擴散通量（Diffusive flux of vacancies）被有效阻斷。因為缺乏足夠的空位來容納局部體積膨脹，M₂₃C₆粒子的生長與粗化速率被極大地降低⁶。

此外，含硼的 M₂₃(C,B)₆碳化物/基體界面的共格性更強，界面能更低，這在熱力學上降低了奧斯瓦爾德熟化的驅動力。結果顯示，添加硼的MARBN鋼即使經過數萬小時的潛變測試，其原奧氏體晶界及板條界上的碳化物依然保持細小且密集的網狀分佈，有效抑制了馬氏體板條的回復與寬化⁹。

七、橫截面銲接接頭之巨觀力學表現與第四型裂紋免疫

前述在相變動力學與納米析出物層面的微觀優化，最終必然具體反映在材料的宏觀力學表現上。透過上述複雜而精密的微觀機制設計，MARBN鋼在宏觀的潛變力學性能上取得了突破性的進展，尤其在橫截面銲接接頭（Cross-weld）的表現上遠遠超越了傳統的9% Cr鋼²⁵。

7.1 硬度分佈與潛變強度折減

常規鋼材在經歷銲接後，其熱影響區的硬度往往出現顯著的不均勻分佈。以類似成分的G115鋼與CB2鋼的異種銲接為例，銲縫金屬在經歷銲後熱處理（PWHT，如760°C）後，淬火馬氏體發生分解，位錯密度急劇下降，平均顯微硬度從約400 HV大幅下降至265-290 HV ²⁶。而在另一些過度回火（Over-tempered）或部分相變的模擬試樣中，硬度甚至可降至178 HV0.5，極限抗拉強度從739 MPa暴跌至596 MPa，伴隨著最小潛變速率高達0.49 %/h（在650°C下），顯示出極差的抗潛變能力¹⁰。

在650°C的高溫潛變測試中，常規P92鋼銲接接頭在經歷較低的應力（例如小於100 MPa）與長時間的服役後，會發生典型的第四型斷裂，其接頭的潛變斷裂時間僅為母材的五分之一甚至更低，表現出極大的銲接強度折減係數（Weld Strength Reduction Factor, WSF）。這種強度折減被歸咎於細晶區或臨界熱影響區（ICHAZ）中M₂₃C₆碳化物的快速熟化以及位錯密度的急劇下降²。

7.2 潛變斷裂模式之轉移

相比之下，根據實驗室測試及大型工業試驗數據，MARBN鋼母材的長期潛變強度不僅比目前最優秀的商業9Cr鋼高出約20%，其銲接接頭的表現更是令人矚目。由於硼誘導的奧氏體記憶效應完全抑制了細晶區（FGHAZ）的形成，MARBN鋼的銲接熱影響區保留了與母材極為相似的粗大晶粒結構及碳化物分佈網絡。這使得潛變變形與損傷不再高度集中於狹窄的熱影響區內。

在各種應力範圍下的測試表明，MARBN鋼交叉銲縫試樣的潛變強度即使在低應力區也未出現急劇下降的拐點。其斷裂位置發生了根本性的轉移，從熱影響區轉移至母材，或者在長達50,000小時的極長時間測試下僅呈現與母材平行的輕微強度下降趨勢，成功克服了第四型裂紋的致命弱點⁹。而在高應力條件下（如150至180 MPa），其交叉銲縫潛變強度介於MARBN母材與常規9Cr母材之間，展現了卓越的工程應用價值¹⁰。

測試參數/鋼種	傳統 P92 銲接接頭	MARBN 銲接接頭
服役溫度	600°C – 620°C	650°C
熱影響區晶粒結構	嚴重細化 (形成FGHAZ)	粗大晶粒重構 (奧氏體記憶效應)
銲接強度折減 (WSF)	顯著 (低於母材20%以上)	極低 (近乎等同於常規母材強度)
斷裂位置與模式	熱影響區第四型裂紋	母材斷裂或無明顯HAZ局部劣化

表 3：傳統P92鋼與MARBN鋼橫截面銲接接頭力學與微觀特徵之綜合比較²

八、在冷作彎管工法與形變熱處理上之運用分析

在超超臨界（USC）發電廠的鍋爐製造過程中，厚壁管線的成形經常依賴冷作彎管（Cold Bending）工法。然而，冷變形過程會在材料內部引入大量應變與高密度的位錯，這對MARBN及G115等9Cr-3W-3Co系馬氏體耐熱鋼的微觀組織與後續潛變性能具有深遠影響²⁷。近年來，學界與產業界開始透過精確控制的冷加工與形變熱處理（Thermo-Mechanical Treatment, TMT）來進一步提升這類鋼材及其銲接接頭的性能。

8.1 預冷變形對位錯與析出動力學之影響

在冷作彎管或冷軋過程中，材料內部會產生顯著的加工硬化（Strain hardening），馬氏體基體內生成大量變形誘導的位錯網絡²⁷。研究指出，當預冷變形量控制在適當範圍（例如20%以下的變形量）時，這些新增的位錯與晶格缺陷能作為二次強化相（如M₂₃C₆碳化物與MX型碳氮化物）的額外形核點²⁸。在隨後的迴火（Tempering）或彎後熱處理過程中，位錯網絡阻礙了亞晶界的快速遷移，同時促使納米級的析出物更均勻且彌散地分佈於基體中，從而在初期有效提升材料的降伏強度與抗拉強度²⁸。然而，若未經適當熱處理或冷變形量過大（如採用劇烈塑性變形），過高的位錯密度可能會在長期潛變中加速回復作用，反而縮短潛變破裂時間²⁹。

8.2 NCT工法（正常化-冷軋-迴火）對抑制FGHAZ劣化之應用

為了克服冷作與銲接過程帶來的微觀結構不穩定性，近年來針對G115及MARBN鋼提出了一種改良型的形變熱處理工法，即「正常化-冷軋-迴火」（Normalizing, Cold rolling, and Tempering, 簡稱NCT）³⁰。

傳統銲接熱循環中，細晶區（FGHAZ）易發生碳與鉻等元素在晶界處的偏聚，導致服役期間M₂₃C₆碳化物快速粗化並引發第四型裂紋。應用NCT工法處理的材料，其預先引入的冷變形不僅促進了原有粗大M₂₃C₆粒子的溶解，還有效緩解了銲接熱循環期間C與Cr的邊界偏聚現象³⁰。在銲後熱處理（PWHT）階段，冷加工所誘發的大量位錯極大地加速了M₂₃C₆碳化物、納米級MX粒子以及富銅（Cu-rich）相在重新奧氏體化晶粒內的彌散再析出³⁰。

8.3 冷作變形對潛變壽命之綜合提升

透過NCT工法等結合冷作變形與精密熱處理的策略，9Cr-3W-3Co系耐熱鋼內的「析出物-位錯-晶界」交互作用被大幅度強化³⁰。實驗數據顯示，採用這類改良型冷變形熱處理策略後，G115鋼銲接接頭中細晶區（FGHAZ）的潛變斷裂壽命可顯著延長約18.6% ³⁰。這意味著在實際工程應用中，適當利用冷作彎管所引入的變形能，配合MARBN鋼體系中硼與氮的協同穩定化效應，不僅不會削弱管線彎曲部位的長期強度，反而能將其轉化為微觀組織均勻化的驅動力，進一步降低第四型裂紋的發生機率，為先進發電廠高溫管線的安全服役提供了強有力的工法保障。

九、結論

本研究報告深度解構了MARBN鋼中硼與氮協同作用在抑制熱影響區第四型裂紋上的微觀冶金機制。綜合相圖計算、相變動力學分析以及潛變損傷評估，得出以下關鍵結論：

精準的合金熱力學控制是基礎： MARBN鋼透過控制高鎢（3% W）與高鈷（3% Co）的比例抑制了δ-鐵素體，並將硼（120-150 ppm）與氮（60-90 ppm）的含量嚴格限制在無BN夾雜物生成的熱力學視窗內，確保了有效的固溶硼與微細的MX型碳氮化物得以同時存在。
奧氏體記憶效應消除細晶區： 硼原子向原奧氏體晶界的偏聚，極大地提高了擴散型奧氏體相變的能壘。在銲接熱循環加熱跨越A_C₃時，基體被迫以切變型馬氏體逆相變的方式轉變為奧氏體，憑藉嚴格的Kurdjumov-Sachs取向繼承，重構了粗大的原奧氏體晶粒，從根本上消除了孕育第四型裂紋的細晶熱影響區（FGHAZ）。
位錯-析出物-界面的協同強化確保長期壽命： 晶內由微量氮生成的MX粒子有效釘扎位錯；晶界上固溶硼佔據M₂₃C₆碳化物的空位，阻斷了碳化物粗化所需的空位擴散通量與體積變化容納機制，極大化了邊界釘扎力。兩者的空間互補與協同作用，防止了馬氏體板條在長期潛變中的回復與亞晶化，徹底改變了銲接接頭的斷裂行為。
冷加工的潛在強化效益： 在冷作彎管與成形過程中，適當的預冷變形（如20%以內）結合形變熱處理（如NCT工法）可誘導大量位錯，促進二次析出物均勻彌散形核，從而進一步延長細晶區的潛變破裂壽命。

儘管MARBN鋼在650°C級別的高溫應用中展現了卓越的抗潛變及抗第四型裂紋能力，將其全面推廣至先進超超臨界（A-USC）燃煤電廠及核融合反應爐等極端環境中，仍需進一步探討其在超長服役時間（超過10萬小時）下的金屬間化合物（如Laves相及Cu富集相）演化規律。未來藉助原子探針層析技術（Atom Probe Tomography, APT）與第一性原理計算，深入釐清在複雜應力場及熱梯度下，硼在多相界面處的動態擴散行為，將為新一代極限合金的設計提供更為精確的理論指引。

參考文獻

Synergistic Strengthening of High-Cr Martensitic Heat-Resistant Steel and Application of Thermo-Mechanical Treatments – 金属学报, https://www.ams.org.cn/EN/10.11900/0412.1961.2023.00488
Type IV Cracking of Weldments in Enhanced Ferritic Steels – TWI, https://www.twi-global.com/technical-knowledge/published-papers/review-of-type-iv-cracking-of-weldments-in-9-12cr-creep-strength-enhanced-ferritic-steels/
(PDF) Influence of electron beam process parameters on microstructure and mechanical properties of MarBN steel welds. – ResearchGate, https://www.researchgate.net/publication/318026840_Influence_of_electron_beam_process_parameters_on_microstructure_and_mechanical_properties_of_MarBN_steel_welds
(PDF) Reverse transformation behaviour in B containing high Cr heat resistant steel HAZ, https://www.researchgate.net/publication/286881103_Reverse_transformation_behaviour_in_B_containing_high_Cr_heat_resistant_steel_HAZ
A Review of Austenite Memory Effect in HAZ of B Containing 9% Cr Martensitic Heat Resistant Steel – MDPI, https://www.mdpi.com/2075-4701/9/11/1233
Microstructural Evolution of 9CrMoW Weld Metal in a Multiple-Pass Weld – MDPI, https://www.mdpi.com/2075-4701/11/6/847
Degradation of Creep Strength in Welded Joint of 9%Cr Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/41/Suppl/41_Suppl_S126/_article
Alloy Design of Tempered Martensitic 9Cr-Boron Steel for A-USC, https://www.researchgate.net/publication/379213983_Alloy_Design_of_Tempered_Martensitic_9Cr-Boron_Steel_for_A-USC_Boilers
Boron: Type IV Cracking, https://www.phase-trans.msm.cam.ac.uk/apms/presentations/day2/apms_11_Abe.pdf
Creep and damage investigation of advanced martensitic chromium steel weldments for high temperature applications in thermal power plants | Request PDF – ResearchGate, https://www.researchgate.net/publication/276248251_Creep_and_damage_investigation_of_advanced_martensitic_chromium_steel_weldments_for_high_temperature_applications_in_thermal_power_plants
Research – Engineering, https://www.engineering.org.cn/engi/EN/PDF/10.15302/J-ENG-2015031
9–12% Cr Heat-Resistant Martensitic Steels – Encyclopedia.pub, https://encyclopedia.pub/entry/27219
Microstructural evolution in 9 wt.% Cr power plant steels – Loughborough University Research Repository, https://repository.lboro.ac.uk/ndownloader/files/16814474/1
high nitrogen steel: Topics by Science.gov, https://www.science.gov/topicpages/h/high+nitrogen+steel
Influence of Heat Treatment on Formation Behavior of Boron Nitride Inclusions in P122 Heat Resistant Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational/46/11/46_11_1712/_article
Fujio ABE | Researcher emeritus | Doctor of Engineering | National Institute for Materials Science, Tsukuba | NIMS – ResearchGate, https://www.researchgate.net/profile/Fujio-Abe
Understanding of microstructures in the HAZ of boron added modified 9Cr-1Mo steels using Gleeble thermal simulation – INIS-IAEA, https://inis.iaea.org/records/f7r38-wb359/files/46001463.pdf?download=1
Direct observation of phase transformations in the simulated heat-affected zone of a 9Cr martensitic steel | Request PDF – ResearchGate, https://www.researchgate.net/publication/228110547_Direct_observation_of_phase_transformations_in_the_simulated_heat-affected_zone_of_a_9Cr_martensitic_steel
Thermodynamic equilibrium calculations of a MarBN steel using the software MatCalc., https://www.researchgate.net/figure/Thermodynamic-equilibrium-calculations-of-a-MarBN-steel-using-the-software-MatCalc_fig2_269109118
(PDF) A Review of Austenite Memory Effect in HAZ of B Containing 9% Cr Martensitic Heat Resistant Steel – ResearchGate, https://www.researchgate.net/publication/337331205_A_Review_of_Austenite_Memory_Effect_in_HAZ_of_B_Containing_9_Cr_Martensitic_Heat_Resistant_Steel
Kinetic Model of the γ to α Phase Transformation at Grain Boundaries in Boron-bearing Low-alloy Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational/54/3/54_685/_article/-char/en
ISIJ International Vol. 64 (2024), No. 2 – Steel Science Portal, https://steelscienceportal.jp/journals/isijinternational/64/2
Degradation of Creep Strength in Welded Joint of 9%Cr Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/41/Suppl/41_Suppl_S126/_article/-char/ja/
Improved Utilization of Added B in 9Cr Heat-Resistant Steels Containing W – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/42/Suppl/42_Suppl_S67/_article
1: Creep testing data of MARBN 1 and MARBN 2 base material (left) and… – ResearchGate, https://www.researchgate.net/figure/Creep-testing-data-of-MARBN-1-and-MARBN-2-base-material-left-and-MARBN-1-and-MARBN-2_fig2_310773992
Improvement in Weldment of Dissimilar 9% CR Heat-Resistant Steels by Post-Weld Heat Treatment – MDPI, https://www.mdpi.com/2075-4701/10/10/1321
The Effect of Adding V and Nb Microalloy Elements on the Bake Hardening Properties of ULC Steel before and after Annealing – MDPI, https://www.mdpi.com/1996-1944/16/4/1716
Effects of cold rolling on the microstructure and properties of Fe-Cr-Ni-Mo-Ti maraging steel, https://www.researchgate.net/publication/321752585_Effects_of_cold_rolling_on_the_microstructure_and_properties_of_Fe-Cr-Ni-Mo-Ti_maraging_steel
The Effect of Predeformation on Creep Strength of 9% Cr Steel – MDPI, https://www.mdpi.com/1996-1944/13/23/5330
Improving creep strength of the fine-grained heat-affected zone of novel 9Cr martensitic heat-resistant steel via modified, http://ijmmm.ustb.edu.cn/cn/article/pdf/preview/10.1007/s12613-023-2760-0.pdf
