從巨觀幾何設計到微觀材料基因：次世代高溫管件克服銲道潛變缺陷之雙軌策略研究 (From Macroscopic Geometric Design to Microscopic Material Genes: A Dual-Track Strategy to Overcome Weld Creep Defects in Next-Generation High-Temperature Piping)

/ Uncategorized / 作者:

摘要

在全球能源轉型與極致碳排放削減的強烈驅動下，現代火力發電廠與減碳能源系統已全面邁向先進超超臨界（Advanced Ultra-Supercritical, A-USC）與高效率燃氣複循環（Combined Cycle Power Plant, CCPP）世代。為了最大化熱力循環效率，主蒸汽與高溫再熱管線的操作溫度已突破 600°C 甚至逼近 650°C，同時伴隨著極端的內部操作壓力。在此嚴苛的多軸應力與高溫環境下，傳統的潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF，如 ASTM A335 P91、P92）面臨著無法踰越的物理冶金極限。長期的運行數據與失效分析明確指出，P91/P92 鋼材的銲接接頭在經歷銲接熱循環後，其熱影響區（Heat-Affected Zone, HAZ）內的細晶區（Fine-Grained HAZ, FGHAZ）會發生嚴重的微觀組織退化，極易在長期服役中誘發災難性的第四型潛變破裂（Type IV Creep Cracking）。這種特殊的破壞模式導致原先設計壽命達十萬小時的厚壁管件，往往在服役後期發生突發性、低延展性的巨觀爆管，成為威脅電廠資產完整性的最大痛點。

為了解決此一業界難題，本研究報告旨在從「巨觀幾何工程設計」與「微觀材料冶金基因」兩個截然不同卻高度互補的維度，深度剖析並提出雙軌策略。首先，在巨觀工程解方模塊，本研究論證了透過 3D 與 5D 大半徑冷作彎管（Cold Bending）工法，在幾何結構上完全消弭高應力區銲接接頭的力學優勢。基於最新版 ASME B31.1 與 B31J 規範，本研究深度演算了極端厚壁管件的應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k），揭示了規範中的「剛體悖論」，並提出精確的中頻感應彎後熱處理（IH-PBHT）機制以回復材料潛變強度並防範流體加速腐蝕（FAC）。另一方面，在微觀材料解方模塊，本研究深入解構新世代 MARBN 鋼（Martensitic 9Cr steel strengthened by Boron and Nitrides）的合金設計基因，詳細探討硼（B）與氮（N）在回火麻田散鐵基體中的熱力學協同強化機制。透過穩定碳化物、降低界面能以及誘發獨特的「沃斯田鐵記憶效應」，MARBN 鋼從根本上免疫了 FGHAZ 的生成，賦予材料對 Type IV 裂紋的極高抵抗力。最終，本研究對兩大策略的製造成本、施工難度與結合潛力進行了生命週期成本（LCC）的綜合評估，為未來減碳能源工業的高能管線建構提供具備典範轉移意義的工程指引與決策矩陣。

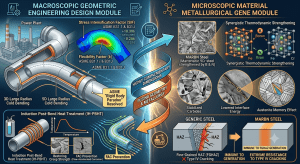

(圖表左側展示了巨觀工程模塊，詳細解釋了3D與5D大半徑冷作彎管技術如何消弭應力、以及基於ASME規範的SIF與k因子演算，並包含了關鍵的中頻感應彎後熱處理（IH-PBHT）流程。右側則解構了微觀材料模塊，展示了MARBN鋼中硼（B）與氮（N）在原子層面的強化機制，以及其如何抑制FGHAZ生成，從而賦予材料對Type IV裂紋的極高抵抗力。)

一、 緒論

1.1 能源轉型與高溫管線設計之嚴峻挑戰

隨著全球應對氣候變遷的共識成形，提升發電效率與降低單位發電碳排放已成為當代能源工業的核心命題1。傳統亞臨界與超臨界（Supercritical, SC）燃煤電廠正快速被超超臨界（USC）乃至先進超超臨界（A-USC）機組所取代3。在此一不可逆的技術演進中，蒸汽渦輪機的入口蒸汽參數不斷攀升。目前業界最具代表性的先進燃氣渦輪機，其渦輪入口溫度已達 1600°C 級別，整體複循環熱效率超過 64%4。為了配合如此嚴苛的運轉條件，連接熱回收蒸汽發生器（HRSG）與汽輪機之間的高壓主蒸汽管線與高溫再熱管線，必須在極端的高溫（600°C 至 650°C）與高壓（高達 25 至 30 MPa）下長期穩定運行數萬至十萬小時3。

為了應對這樣極端的工況，早期的低合金鉻鉬鋼（如 1.25Cr-0.5Mo 的 P11 與 2.25Cr-1Mo 的 P22）已顯得力不從心，因為它們在超過 550°C 的環境中，抗潛變能力與抗高溫蒸汽氧化性能會發生急遽衰退2。為突破此一材料力學瓶頸，冶金學界致力於發展潛變強度強化鐵素體鋼（CSEF）。從早期的 EM12 與 X20CrMoV12-1，演進至由美國橡樹嶺國家實驗室（ORNL）研發的 ASTM A335 Grade 91（P91），以及隨後加入鎢（W）元素改良的 Grade 92（P92），CSEF 鋼已成為當今高能管線系統的標準基石7。相較於傳統低合金鋼，P91/P92 能夠將管壁厚度削減近三分之二，大幅降低系統整體重量與因厚壁導致的熱疲勞應力（Thermal Fatigue Stress），進而賦予電廠更佳的負載追隨能力與調峰彈性1。

1.2 冶金悖論與第四型潛變破裂的隱患

然而，CSEF 鋼的卓越性能卻伴隨著一個巨大的冶金悖論：其賦予材料極高潛變強度的複雜亞穩態微觀組織，對於製造過程中的熱循環（如銲接）與塑性變形（如冷作成型）展現出極端的敏感性6。在長期的極高溫與應力交變環境下，傳統的銲接接頭熱影響區（Heat-Affected Zone, HAZ）極易發生早期且不可預期的第四型潛變破裂（Type IV Creep Cracking）1。此外，現代發電廠為彌補太陽能與風力等間歇性再生能源的供應波動，必須頻繁進行啟停與升降載操作，使得管線系統面臨極為嚴峻的熱疲勞與高溫潛變交互破壞作用4。

在傳統的管網設計中，管線轉向處高度依賴 1.5D 厚壁鍛造對銲彎頭，這些部位的兩道周向銲縫往往成為整個系統應力集中的熱點，更是誘發 Type IV 裂紋的最危險區域4。為徹底根絕此一威脅，國際管線工程界與材料科學界展開了雙軌並行的研究路徑。其一為「巨觀幾何設計」，旨在透過大半徑冷作彎管工法搭配中頻感應彎後熱處理，從物理幾何上完全消除高應力區的銲接接頭；其二為「微觀材料基因」，則試圖透過重新調配合金元素（特別是精確引入硼與氮），開發出具備第四型裂紋免疫力的新世代 MARBN 鋼。

二、 研究背景與痛點分析：傳統 P91/P92 高溫極限與 Type IV 裂紋機制

2.1 傳統 9-12% Cr 鋼之高溫微觀強化機制

要深刻理解為何銲接熱循環會對材料造成毀滅性打擊，必須先解構 P91 與 P92 鋼的高溫微觀強化機制。這些高合金鋼材的高溫潛變抗性並非單一因素所致，而是依賴於複雜微觀組織的多重疊加效應，包含固溶強化、差排強化、析出強化以及次晶界強化12。

在出廠前經歷標準的正規化與回火（Normalizing and Tempering, N&T）熱處理後，P91/P92 鋼會呈現出具備高密度自由差排的回火麻田散鐵板條（Tempered Martensite Lath）結構13。此時，在原沃斯田鐵晶界（Prior Austenite Grain Boundaries, PAGBs）與板條晶界上，會大量析出富含鉻與鉬（或鎢）的M23C6 型碳化物；而在麻田散鐵板條內部，則彌散分佈著尺寸在奈米級別的 MX 型碳氮化物1。這些微細的析出相透過齊納釘扎效應（Zener Pinning Effect），在 600°C 左右的高溫下能有效阻礙差排的攀移（Climb）與滑移（Glide），並抑制板條晶界的遷移與次晶粒的生長，從而大幅延緩了加速潛變（Acceleration Creep）階段的到來13。

2.2 銲接熱循環對熱影響區（HAZ）的毀滅性退化

儘管母材結構強韌，但當 P91/P92 鋼材進行弧銲作業時，銲道周邊無可避免地會經歷急遽的加熱與冷卻循環。根據距離熔合線（Fusion Line）的遠近與經歷的峰值溫度差異，熱影響區會細分為多個微觀冶金特徵迥異的子區域7：

  1. 粗晶熱影響區（CGHAZ）：此區域的峰值溫度接近材料熔點，強烈的熱能使所有的碳化物與碳氮化物完全溶解入基體。失去了析出物的釘扎作用，沃斯田鐵晶粒劇烈長大，冷卻後形成粗大的麻田散鐵組織，硬度較高但韌性較低7。
  2. 細晶熱影響區（FGHAZ）：此區域的峰值溫度略高於 AC3 臨界點。基體剛好完成沃斯田鐵化轉變，但因溫度不足且停留時間極短，大部分的 M23C6與 MX 析出物並未完全溶解17。這些殘留粒子阻止了新生沃斯田鐵晶粒長大，導致冷卻後形成極度細小且等軸的麻田散鐵晶粒網路。更致命的是，此區域的初始差排密度顯著低於母材與 CGHAZ7。
  3. 臨界熱影響區（ICHAZ）：峰值溫度介於 AC1 與 AC3 之間。材料僅發生部分的沃斯田鐵化轉變，冷卻後結構極度不均勻，且原有的析出物發生了嚴重的粗化現象20。

2.3 第四型潛變破裂（Type IV Cracking）之演化微觀機制

上述子區域的形成，為後續的高溫服役埋下了致命隱患。在高溫低應力的長期服役條件下（例如 600°C 至 650°C），P91/P92 銲接接頭往往在服役數萬小時後，於 FGHAZ 或 ICHAZ 發生無預警的脆性斷裂。這種沿著銲道邊緣發生的平行破裂，即被嚴格定義為「第四型潛變破裂（Type IV Cracking）」1。其破壞機制是多重冶金衰退與巨觀力學狀態交織的結果：

2.3.1 析出相的奧斯華熟化與 Z-Phase 轉變

在 FGHAZ 中，由於銲接熱循環未能使 M23C6 完全溶解，這些碳化物在後續的銲後熱處理（PWHT）及高溫服役過程中，會發生極為劇烈的奧斯華熟化（Ostwald Ripening）效應15。隨著 M23C6 粒子的快速粗化與數量密度下降，對晶界的釘扎力徹底喪失。同時，固溶於基體的鎢與鉬會析出粗大的 Laves 相（金屬間化合物Fe2W 或 Fe2Mo），這些粗大相更成為了潛變空孔（Creep Cavities）成核的絕佳場所1。此外，原本在晶內提供強大釘扎作用的細小 MX 碳氮化物，會在長期服役下轉變為巨大的 Z-Phase（Cr(V,Nb)N），徹底摧毀了析出強化網絡。微觀硬度測試證實，FGHAZ 的硬度會從標準水平急遽下降，最低值甚至可達 150 HV，成為名副其實的「軟區」7。

2.3.2 幾何必要差排（GND）衰減與 Coble 擴散潛變

潛變變形機制與材料的晶粒大小息息相關。在 FGHAZ 區域，極度細小的等軸晶粒導致晶界總面積大幅增加。在 600°C 以上的高溫與低應力下，沿著晶界進行的 Coble 擴散潛變（Coble Creep）成為主導變形機制17。細晶結構縮短了空缺與原子的擴散路徑，促使晶界滑移（Grain Boundary Sliding）加劇。電子背向散射繞射（EBSD）分析顯示，在經歷長期潛變破裂後，FGHAZ 內的幾何必要差排（Geometrically Necessary Dislocations, GND）密度會巨幅下降 50%，這與母材中 GND 僅下降約 15% 形成強烈對比，顯示內部發生了強烈的動態回復19。

2.3.3 應力三軸性與空孔連結機制

從巨觀連續介質力學的角度來看，FGHAZ 是一個相對狹窄的軟弱夾層，兩側被潛變強度較高的母材與粗晶區/銲縫金屬所包夾9。當承受應力時，軟弱的 FGHAZ 傾向於發生較大的橫向收縮，但這種變形卻受到兩側堅硬區域的強烈幾何拘束。這種變形不匹配在 FGHAZ 內部產生了極高的三軸應力狀態（Triaxial Stress State）9。高度的應力三軸性大幅加速了空缺向相界面及三叉晶界聚集，促使潛變空孔快速成核1。隨著服役時間推進，這些孤立的空孔會沿著細小晶界相互連結，最終形成鋸齒狀（Zigzag）的微裂紋，導致無預警的巨觀斷裂1。工程數據顯示，Type IV 破裂可使管線整體壽命縮短高達 5 倍，且破壞往往發生在壽命晚期，極難透過傳統非破壞檢測早期發現27。

三、 巨觀工程解方：迴避策略與先進管線幾何設計

面對 Type IV 裂紋的致命威脅，既然熱影響區的微觀退化在熱力學上難以完全避免，巨觀管線工程學界提出了一個直觀且具顛覆性的解決方案：從物理空間的幾何佈局上，將銲接接頭移出系統的高應力區，甚至透過一體成型技術完全消除之。這便催生了 3D 與 5D 大半徑冷作彎管（Cold Bending）工法，逐步取代傳統 1.5D 短半徑銲接彎頭（Welded Elbows）的產業典範轉移2。

3.1 傳統 1.5D 銲接彎頭之限制與冷作彎管之應變極限

傳統高壓蒸汽管線在轉向處多採用 1.5D 的鍛造對銲彎頭，這不可避免地在轉角處留下兩道周向銲縫。當高溫流體通過引發巨大的熱膨脹彎矩時，這些銲縫正好位於應力強度的峰值點，極易誘發 Type IV 破壞1。相對地，導入冷作彎管技術可實現管線的連續平滑轉向。然而，極端厚壁 P91/P92 鋼材的室溫或微溫冷彎工法，會向材料內部引入巨大的塑性應變與殘餘應力。為確保高溫完整性，美國機械工程師學會（ASME）B31.1 動力配管規範對此實施了極為嚴格的法規限制11。

3.1.1 纖維應變率之演算與 ASME B31.1 合規性

根據 ASME B31.1 規範，彎管成型時最外層纖維所承受的拉伸應變率（Fiber Strain, ϵ）計算如下：

ϵ(%)=100×r/R

其中，r 為管件標稱外半徑，R 為彎管的中心線曲率半徑31。 以極端厚壁 NPS 4 Sch XXS 鋼管為例，若採用 3D 彎管，其理論最大外層應變率高達 18.75%；若採用 5D 彎管，則為 11.25%。根據規範要求，當 P-No. 15E 材料的冷彎應變大於 5% 且小於等於 20% 時，強制要求進行正規化與回火（N&T）或是執行極度嚴格控制的次臨界彎後熱處理（Post-Bend Heat Treatment, PBHT）11。若應變超過 20%，則局部 PBHT 已無效，必須重新進行全套的 N&T 熱處理30。

3.1.2 中頻感應彎後熱處理（IH-PBHT）之微觀修復機制

除了應變率控制，由於冷作變形會導致管壁留下極高的拉伸殘餘應力並使下臨界相變溫度（AC1）向下偏移，因此工程上必須導入中頻感應彎後熱處理（IH-PBHT）11。IH-PBHT 透過嚴格控制拉森-米勒參數，在低於降幅後的 AC1 溫度下進行長時間次臨界退火，引發動態回復以消除過剩應變能，同時避免基體再結晶與析出物過度粗化22。唯有精確的溫度與時間控制，方能重建 P91/P92 的奈米級釘扎網絡，滿足 ASME B31.1 數位追溯的嚴格要求28。

3.2 ASME B31J 規範矩陣與「剛體悖論」之深度解耦

除了材料層面的修復，在評估冷作彎管取代銲接彎頭的整體系統效益時，更需進行管線系統的高級柔性與疲勞力學分析。最新發布的 ASME B31J 規範將應力強度因子（SIF）細分為面內與面外，並將評估極限塑性塌陷的持續應力指數（SSI）從疲勞 SIF 中完全解耦5。在 B31J 的框架中，主導彎頭力學特徵的參數為「柔性特徵值（h）」：

h=T⋅R/r22

針對 NPS 4 XXS 特厚壁管進行演算：1.5D 彎頭h=1.1050；3D 彎管h=2.2101；5D 彎管h=3.6835。

管件類型 (NPS 4 XXS) 彎曲半徑 R (in) 柔性特徵值 h 面內 SIF (iin​) 面外 SIF (iout​) 理論柔性因子 k B31J 規範約束 k
1.5D

對銲彎頭

 6.0 1.1050 0.8420

→ 1.0

 0.7017

→ 1.0

 1.4931 1.4931
3D

冷作彎管

 12.0 2.2101 0.5304

→ 1.0

 0.4420

→ 1.0

 0.7466 1.0000
5D

冷作彎管

 20.0 3.6835 0.3773

→ 1.0

 0.3145

→ 1.0

 0.4479 1.0000

3.2.1 剛體悖論（Rigid-Body Paradox）與 FEA 虛擬測試的校正

上述數據揭示了極具爭議的「剛體悖論」。由於 3D 與 5D 彎管曲率半徑大且實體壁厚極厚，其抵抗彎矩造成的橢圓化能力極強，導致理論計算的柔性因子 k 遠小於 1.0 5。ASME B31J 為求保守，強制將低於 1.0 的 k 值重置為無額外柔度的絕對剛體（k=1.0）37。這導致商業軟體嚴重低估了冷作彎管吸收熱膨脹的能力。 另一方面，透過高逼真度三維有限元素分析（FEA）虛擬測試可知，由於幾何突變與銲道缺陷，1.5D 銲接彎頭的真實疲勞 SIF 往往高達 1.8 至 2.1 5；反觀一體成型的 3D/5D 彎管，其真實 SIF 僅約 1.0 至 1.2 7。因此，唯有將 FEA 推導出的真實 SIF 與 SSI 解耦數據手動植入應力分析模型中，方能精準還原冷作彎管在延長疲勞壽命上的真實物理優勢5。

3.3 流體動力學特性改善與防範流體加速腐蝕（FAC）

此外，3D/5D 大半徑冷作彎管在熱流體動力學（CFD）層面上亦展現出關鍵優勢。1.5D 彎頭的急轉彎會產生強烈離心力與二次渦流，引發嚴重的邊界層剝離現象28。在高溫高壓環境下，這會加速管壁內側磁鐵礦保護層的機械剝離，引發流體加速腐蝕（FAC）28。相較之下，5D 冷作彎管的平緩流線過渡有效抑制了二次渦流，能降低 20% 至 30% 的流體壓降，從根本上削弱了 FAC 的驅力，確保了管壁的長期完整性28。

四、 微觀材料解方：直擊痛點的新世代 MARBN 鋼

儘管巨觀的冷作彎管策略能有效透過物理迴避消除轉向處的銲縫，但在發電廠龐大的管網中，直線段的管-管對接及大型閥門連接，弧銲仍是不可或缺的接合手段。因此，從微觀冶金層面開發出對 Type IV 裂紋具備化學「免疫力」的新世代材料，是解決問題的終極目標。由日本國立物質材料研究機構（NIMS）主導開發的 MARBN 鋼，正是此一材料基因工程的巔峰之作18。

4.1 MARBN 鋼的核心合金設計基因

MARBN 鋼的化學成分設計具有以下突破性的基因改造13：

  1. 極低碳與精準氮控制：為避免不穩定的碳化物過度生成，碳含量降至約08%，同時精確調控氮（N）在 30 至 90 ppm 的低濃度區間，以抑制有害 Z-Phase 生成，並促進極度穩定的奈米級純 MX 氮化物析出，提供無與倫比的差排釘扎力13。
  2. 高濃度可溶硼（Soluble Boron）添加：將硼（B）大幅提升至 100 至 150 ppm，巨量的硼是穩定微觀晶界結構的核心關鍵13。
  3. 鈷（Co）的添加與鎢（W）的平衡：加入約0 wt.% 的鈷作為沃斯田鐵穩定劑，抵消高濃度鎢添加所誘發的有害 δ-鐵素體生成，並防範粗大 Laves 相過度析出20。

4.2 硼（B）與氮（N）的熱力學協同強化機制（The B-N Synergy）

MARBN 鋼的卓越高溫性能，取決於微量元素硼與氮之間極為精妙的協同效應。

4.2.1 穩定碳化物與阻斷奧斯華熟化

在高溫正規化期間，高濃度游離硼會大量聚集於原沃斯田鐵晶界（PAGBs）周圍24。隨後在回火過程中，沿晶界析出的 M23C6 會吸收偏析的硼，形成富硼碳化物。硼原子的摻入顯著降低了相界面能13。根據奧斯華熟化動力學，界面能的降低使碳化物在 650°C 長期服役中的粗化速率呈現斷崖式下降，徹底防止了晶界滑動與次晶粒的無序長大15。

4.2.2 跨越熱力學陷阱：防止巨觀氮化硼（BN）之生成

然而，此一設計隱藏著致命的熱力學陷阱：若高溫正規化過程中，鋼液的硼氮濃度乘積超過溶解度積極限值，兩者會結合形成巨觀六方氮化硼（BN）夾雜物13。這不僅消耗了具備降低界面能作用的游離硼，也消耗了形成 MX 釘扎網絡所需的游離氮，造成災難性的「雙輸」局面13。因此，煉鋼製程必須透過極為嚴格的計算熱力學模擬，精確調控B≒130 ppm 且 N≒60 ppm，確保兩者完全固溶而不觸發 BN 成核13。

4.3 免疫機制：沃斯田鐵記憶效應與 FGHAZ 之抹除

MARBN 鋼最為人稱道的「Type IV 免疫力」，在於它能從根本上消除銲接熱影響區中極其脆弱的細晶區（FGHAZ）16。 當 HAZ 被加熱至略高於 AC3 溫度時，由於先前的熱處理已使高濃度硼高度偏析於 PAGBs，大幅降低了原始晶界的表面能量。缺乏足夠的晶界高能態，新生的沃斯田鐵晶粒失去了隨機成核的驅動力16。這引發了獨特的「沃斯田鐵記憶效應」：材料強迫新晶粒沿著原始粗大的 PAGBs 邊界生長，完美繼承了母材的粗大晶粒尺寸18。 這意味著 MARBN 鋼的銲接 HAZ 中，根本不存在極易發生 Coble 潛變的 FGHAZ16。消除了軟弱夾層，便拔除了應力三軸性與潛變空孔成核的溫床。實驗證實，MARBN 鋼銲接接頭在 650°C 下展現出與母材幾乎同等的潛變斷裂強度，外推預測其 100,000 小時的長期潛變強度可高達 100 MPa 以上，徹底克服了 Type IV 缺陷13。

五、 綜合評估與應用展望

為應對次世代電廠設計難題，將「冷作彎管（巨觀）」與「MARBN 鋼（微觀）」兩大策略進行生命週期成本與應用場景的綜合評估至關重要。

5.1 製造成本、施工難度與場景限制比較分析

評估維度 3D/5D 冷作彎管（巨觀/物理迴避） MARBN 鋼（微觀/化學免疫）
防範 Type IV 核心機制 改變管線物理佈局，將銲接接頭移出高熱膨脹與高應力集中的轉向區。 透過 B-N 協同效應與沃斯田鐵記憶效應，從微觀熱力學上阻止 FGHAZ 形成。
資本支出與製造成本 極高。需數千噸級推力冷彎機、高精度模具，及大型中頻感應加熱設備。 高。需採用真空感應熔煉精確控制 ppm 級別元素含量，防止極限值超標。
工程施工難度與法規合規性 極高。受 ASME B31.1 嚴格限制，需執行精確的 IH-PBHT 以回復組織，並進行數位化熱處理追溯28。 高。厚壁鑄件冷卻過程中極易產生硼偏析，需嚴格控制均質化參數21。
流體動力學與系統營運效益 顯著提升。降低 20%~30% 壓降，提升熱循環效率，根絕 FAC 風險28。 無顯著流體力學改變（仍依賴管件本身的幾何設計）。
應用場景與空間限制 需較大空間配置，適用於新建工廠的佈局最佳化，較難適用於狹小空間改建。 適用於所有直管連接與集管箱分支銲接，不受物理空間限制，泛用性極廣。
非破壞檢測可檢驗性 表面光滑無銲道，極易實施超音波檢測。 免疫材料大幅降低了 Type IV 裂紋常萌生於次表面且屬晚期破壞的檢驗風險27。

5.2 雙軌結合：未來減碳能源工業的極致設計

這兩項解方並非互斥，而是具備高度協同效應。在最嚴苛的設計中，最理想的境界是：採用 MARBN 鋼材製作母管與集管箱，並在系統轉向處全面施以大半徑冷作彎管工法。 這種結合不僅能利用 MARBN 鋼的高強度進一步縮減管壁厚度、減輕系統自重，還能在無法避免銲接的交匯處依靠微觀免疫力消除風險；同時在應力與流體波動最劇烈的轉彎處，利用幾何迴避銲道並獲得極佳的流體性能11。此一極致設計完全契合最新 ASME 法規，在未來轉型燃燒綠氫或氨氣的減碳發電設備中，皆具有無可估量的應用潛力28。

六、 綜合討論與結論

本研究透過宏觀工程力學、流體動力學與微觀合金熱力學的多維度跨領域視角，深度探討了克服新世代高溫管線 Type IV 潛變缺陷之雙軌策略。研究明確指出，傳統 P91/P92 鋼材的工程極限在於其微觀亞穩態組織無法抵抗銲接熱循環。FGHAZ 中碳化物的奧斯華粗化與細晶結構引發的擴散潛變，是導致巨觀破裂的核心機制。

針對此痛點，巨觀的大半徑冷作彎管策略透過幾何佈局變更，消除了高應力區的銲縫，並藉由最新 ASME 規範解耦 SIF 與 SSI，搭配精確的 IH-PBHT，釋放了延長熱疲勞壽命的巨大潛力。微觀的 MARBN 鋼合金改良策略，則透過精確平衡游離硼與氮含量，成功引發「沃斯田鐵記憶效應」，從根本阻止了 FGHAZ 軟弱夾層的再結晶生成，賦予材料對 Type IV 裂紋的完全化學免疫力。

總結而言，我們強烈建議全球工程總承包商與電廠營運方，在未來高溫高壓管網設計中，全面導入 3D/5D 冷作彎管工法以處理系統轉向；同時，在關鍵高溫組件的材料選擇上，積極評估導入具備抗潛變免疫力之 MARBN 等新型鋼種。這套從「巨觀幾何迴避」到「微觀化學免疫」的雙軌並行策略，將是捍衛次世代高能管線安全、推動先進減碳能源基礎設施長期穩定營運的終極解答。



參考文獻

  1. Investigation on mechanism of type IV cracking in P92 steel at 650 °C | Journal of Materials Research, https://www.cambridge.org/core/journals/journal-of-materials-research/article/investigation-on-mechanism-of-type-iv-cracking-in-p92-steel-at-650-c/6FAC1636E7D503F1FFD7AE276B3DC3F3
  2. Type IV Cracking of Weldments in Enhanced Ferritic Steels – TWI, https://www.twi-global.com/technical-knowledge/published-papers/review-of-type-iv-cracking-of-weldments-in-9-12cr-creep-strength-enhanced-ferritic-steels/
  3. Research – Engineering, https://www.engineering.org.cn/engi/EN/PDF/10.15302/J-ENG-2015031
  4. 2026 ASME 規範下高合金鋼（P91/P92）冷作彎管工法與IH-PBHT 數位化管理之可靠性研究 … – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/2026-asme-%E8%A6%8F%E7%AF%84%E4%B8%8B%E9%AB%98%E5%90%88%E9%87%91%E9%8B%BC%EF%BC%88p91-p92%EF%BC%89%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B7%A5%E6%B3%95%E8%88%87-ih-pbht-%E6%95%B8%E4%BD%8D%E5%8C%96/
  5. 基於ASME B31J 規範與三維有限元素分析之4″ XXS P91 彎管力學響應與管架配置優化研究(A Study on the Mechanical Response and Support Configuration Optimization of a 4 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%A6%8F%E7%AF%84%E8%88%87%E4%B8%89%E7%B6%AD%E6%9C%89%E9%99%90%E5%85%83%E7%B4%A0%E5%88%86%E6%9E%90%E4%B9%8B-4-xxs-p91-%E5%BD%8E%E7%AE%A1%E5%8A%9B%E5%AD%B8%E9%9F%BF/
  6. P91/P92 鉻鉬鋼管線銲接工序之Type IV 潛變防範與冷作彎管工法應用實務之分析報告(An … – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/p91-p92-%E9%89%BB%E9%89%AC%E9%8B%BC%E7%AE%A1%E7%B7%9A%E9%8A%B2%E6%8E%A5%E5%B7%A5%E5%BA%8F%E4%B9%8B-type-iv-%E6%BD%9B%E8%AE%8A%E9%98%B2%E7%AF%84%E8%88%87%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B7%A5/
  7. Type IV cracking in ferritic power plant steels – Phase Transformations and Complex Properties, https://www.phase-trans.msm.cam.ac.uk/2006/MST7520.pdf
  8. P92 X10CrWMoVNb9-2 – PCC Energy Group, https://www.pccenergy.com/documents/onshore/p92.pdf
  9. Review of Type IV Cracking in Piping Welds – EPRI, https://restservice.epri.com/publicdownload/TR-108971/0/Product
  10. Creep Damage Assessment of Elevated Temperature Piping – ASME Digital Collection, https://asmedigitalcollection.asme.org/PVP/proceedings-pdf/PVP2025/89046/V001T01A058/7550679/v001t01a058-pvp2025-155838.pdf
  11. 基於ASME B31.1 最新規範之高能P91/P92 蒸汽管線壽命延長策略 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31-1-%E6%9C%80%E6%96%B0%E8%A6%8F%E7%AF%84%E4%B9%8B%E9%AB%98%E8%83%BD-p91-p92-%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A%E5%A3%BD%E5%91%BD%E5%BB%B6%E9%95%B7%E7%AD%96%E7%95%A5/
  12. Creep rupture strength, coarsening of M 23 C 6 carbides and lath or… – ResearchGate, https://www.researchgate.net/figure/Creep-rupture-strength-coarsening-of-M-23-C-6-carbides-and-lath-or-subgrain-of_fig3_226085478
  13. Precipitate design for creep strengthening of 9% Cr tempered martensitic steel for ultra-supercritical power plants – PMC, https://pmc.ncbi.nlm.nih.gov/articles/PMC5099789/
  14. Strengthening Mechanisms of Creep Resistant Tempered Martensitic Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational1989/41/6/41_6_641/_article
  15. The Role of Deformation in Coagulation of M23C6 Carbide Particles in 9% Cr Steel – SciSpace, https://scispace.com/pdf/the-role-of-deformation-in-coarsening-of-m-23-c-6-carbide-znb4hpom2p.pdf
  16. A Review of Austenite Memory Effect in HAZ of B Containing 9% Cr Martensitic Heat Resistant Steel – MDPI, https://www.mdpi.com/2075-4701/9/11/1233
  17. INVESTIGATING THE CREEP RUPTURE BEHAVIOR OF P91 STEEL BY EMPIRICAL APPROACES, https://open.metu.edu.tr/bitstream/handle/11511/104735/10560235.pdf
  18. Thermodynamic equilibrium calculations of a MarBN steel using the software MatCalc., https://www.researchgate.net/figure/Thermodynamic-equilibrium-calculations-of-a-MarBN-steel-using-the-software-MatCalc_fig2_269109118
  19. Study on Type IV Cracking Behavior of T92/Super304H Dissimilar Steel Welded Joints in Long-Term Service – MDPI, https://www.mdpi.com/1996-1944/17/23/5888
  20. Microstructural evolution in 9 wt.% Cr power plant steels – Loughborough University Research Repository, https://repository.lboro.ac.uk/ndownloader/files/16814474/1
  21. Influence of Heat Treatment on Formation Behavior of Boron Nitride Inclusions in P122 Heat Resistant Steel – J-Stage, https://www.jstage.jst.go.jp/article/isijinternational/46/11/46_11_1712/_article
  22. (PDF) Microstructure investigation on Type IV cracking in P92 steel – ResearchGate, https://www.researchgate.net/publication/286826616_Microstructure_investigation_on_Type_IV_cracking_in_P92_steel
  23. Type IV Creep Cracking of Welded Joints of P92 Steel After Long – term Service – 电焊机, https://www.71dhj.com/en/article/doi/10.7512/j.issn.1001-2303.2025.06.05/
  24. (PDF) Coarsening behavior of M23C6 and Laves phase precipitates during long-term aging in a 10% Cr steel with low nitrogen and high boron contents – ResearchGate, https://www.researchgate.net/publication/380273231_Coarsening_behavior_of_M23C6_and_Laves_phase_precipitates_during_long-term_aging_in_a_10_Cr_steel_with_low_nitrogen_and_high_boron_contents
  25. 11 ~~Ill~ 1111 11111~ 1~111 – OSTI.GOV, https://www.osti.gov/etdeweb/servlets/purl/21588182
  26. Contents Abstract Acknowledgements Abbreviations Chapter I, https://www.researchgate.net/profile/Pearl-Agyakwa/publication/274248075_Creep_and_microstructural_development_in_P91_weldments_at_elevated_temperature/links/551937150cf273292e70e471/Creep-and-microstructural-development-in-P91-weldments-at-elevated-temperature.pdf
  27. Faculty Profiles – TODA HIROYUKI, https://hyoka.ofc.kyushu-u.ac.jp/html/100020784_en.html
  28. (PDF) THE BENEFITS OF IMPROVED CONTROL OF COMPOSITION OF CREEP-STRENGTH- ENHANCED FERRITIC STEEL GRADE 91 – Academia.edu, https://www.academia.edu/34646514/THE_BENEFITS_OF_IMPROVED_CONTROL_OF_COMPOSITION_OF_CREEP_STRENGTH_ENHANCED_FERRITIC_STEEL_GRADE_91
  29. 依據ASME B31.1規範對A335 P91/P92管線冷彎研究(Cold Bending Study of ASME B31.1 Piping with A335 P91/P92 Material) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E4%BE%9D%E6%93%9Aasme-b31-1%E8%A6%8F%E7%AF%84%E5%B0%8Da335-p91-p92%E7%AE%A1%E7%B7%9A%E5%86%B7%E5%BD%8E%E7%A0%94%E7%A9%B6-cold-bending-study-of-asme-b31-1-piping-with-a335-p91-p92-material/
  30. Fabrication of Grade 91/92 Tubes | PDF | Heat Treating | Strength Of Materials – Scribd, https://www.scribd.com/presentation/323996206/Gr9192-Forming-Reqt-Mr-RaviKumar-Worked
  31. Issues Related to Creep-Strength-Enhanced Ferritic (CSEF) Steels – ResearchGate, https://www.researchgate.net/publication/290284938_Issues_Related_to_Creep-Strength-Enhanced_Ferritic_CSEF_Steels
  32. 針對2026 年強制執行ASME B31.1 規範下P91 (Grade 91) 高能管線冷彎成型(ε=5%, https://yz-pipe-bending.com.tw/%E9%87%9D%E5%B0%8D-2026-%E5%B9%B4%E5%BC%B7%E5%88%B6%E5%9F%B7%E8%A1%8C-asme-b31-1-%E8%A6%8F%E7%AF%84%E4%B8%8B-p91-grade-91-%E9%AB%98%E8%83%BD%E7%AE%A1%E7%B7%9A%E5%86%B7%E5%BD%8E%E6%88%90%E5%9E%8B/
  33. Heat Treatment and Forming Strain Guidelines | PDF – Scribd, https://www.scribd.com/document/935191977/ASME-Sec-I-2025-76
  34. The Causes of Boiler Tube Rupture – Nan Steel, https://www.nan-steel.com/news/the-causes-of-boiler-tube-rupture.html
  35. 高溫蒸汽輸送管系之冷彎（Cold Bending）工法對抑制應力集中與, https://yz-pipe-bending.com.tw/%E9%AB%98%E6%BA%AB%E8%92%B8%E6%B1%BD%E8%BC%B8%E9%80%81%E7%AE%A1%E7%B3%BB%E4%B9%8B%E5%86%B7%E5%BD%8E%EF%BC%88cold-bending%EF%BC%89%E5%B7%A5%E6%B3%95%E5%B0%8D%E6%8A%91%E5%88%B6%E6%87%89%E5%8A%9B/
  36. Residual Stress Influences in Mechanical Engineering – ResearchGate, https://www.researchgate.net/profile/Mohamed_Mourad_Lafifi/post/Uncertainty_sources_in_cold_compression_testing_of_cylindrical_steel_bar/attachment/59d6445879197b807799fa2c/AS:448185001877506@1483867039290/download/Residual+Stress+Influences+in+Mechanical+Engineering+James.pdf
  37. 基於ASME B31J 規範之CCPP 廠高壓蒸汽管線P91 4 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%A6%8F%E7%AF%84%E4%B9%8B-ccpp-%E5%BB%A0%E9%AB%98%E5%A3%93%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A-p91-4-xxs-3d-%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B0%8D%E6%AF%94-1-5d/
  38. 基於2025/2026 ASME B31.1 與B31J 最新規範複循環機組動力管線冷作彎管應力強度因子（SIF）優化與疲勞壽命分析(Optimization of Stress Intensification Factors (SIF) and Fatigue Life Analysis for Cold-Bent Power Piping in Combined Cycle Power Plants Based on the Latest ASME B31.1 and B31J Codes) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-2025-2026-asme-b31-1-%E8%88%87-b31j-%E6%9C%80%E6%96%B0%E8%A6%8F%E7%AF%84%E8%A4%87%E5%BE%AA%E7%92%B0%E6%A9%9F%E7%B5%84%E5%8B%95%E5%8A%9B%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E/
  39. 深度解析ASME B31J 規範下2 吋XXS P91 高壓蒸汽管線轉向組件之應力與柔性差異：5D 對銲彎頭 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E6%B7%B1%E5%BA%A6%E8%A7%A3%E6%9E%90-asme-b31j-%E8%A6%8F%E7%AF%84%E4%B8%8B-2-%E5%90%8B-xxs-p91-%E9%AB%98%E5%A3%93%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A%E8%BD%89%E5%90%91%E7%B5%84%E4%BB%B6%E4%B9%8B/
  40. CAESAR II vs START-PROF Piping Stress Analysis Software Comparison, https://whatispiping.com/caesar-ii-vs-start-prof-piping-stress-analysis-software-differences/
  41. Alloy Design of Tempered Martensitic 9Cr-Boron Steel for A-USC, https://www.researchgate.net/publication/379213983_Alloy_Design_of_Tempered_Martensitic_9Cr-Boron_Steel_for_A-USC_Boilers
  42. 9–12% Cr Heat-Resistant Martensitic Steels with Increased Boron and Decreased Nitrogen Contents – MDPI, https://www.mdpi.com/2075-4701/12/7/1119
  43. Monkman -Grant relationship of the 10% Cr steel at 650°C. – ResearchGate, https://www.researchgate.net/figure/Monkman-Grant-relationship-of-the-10-Cr-steel-at-650C_fig6_335481297
  44. Effect of Boron on Microstructure and Creep Deformation Behavior of Tempered Martensitic 9Cr Steel – ResearchGate, https://www.researchgate.net/publication/250347792_Effect_of_Boron_on_Microstructure_and_Creep_Deformation_Behavior_of_Tempered_Martensitic_9Cr_Steel
  45. (PDF) High-Temperature Low-Cycle Fatigue Behavior of MarBN at 600 °c – ResearchGate, https://www.researchgate.net/publication/282582550_High-Temperature_Low-Cycle_Fatigue_Behavior_of_MarBN_at_600_c
  46. 9–12% Cr Heat-Resistant Martensitic Steels – Encyclopedia.pub, https://encyclopedia.pub/entry/27219
