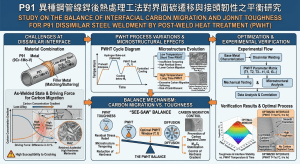

新建工程 P91 異種鋼管線銲後熱處理工法對界面碳遷移與接頭韌性之平衡研究 (Study on the Balance Between Interfacial Carbon Migration and Joint Toughness in Post-Weld Heat Treatment of Dissimilar Steel Pipelines for New Construction Projects)

/ Uncategorized / 作者:

摘要

在現代超臨界與超超臨界火力發電廠及大型石化製程新建工程中，為了在提升熱效率與控制建造成本之間取得最佳平衡，管線系統的設計廣泛依據不同操作溫度區段選用漸進等級的耐熱鋼材。其中，潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steel, CSEF）如 Grade 91 (P91) 與傳統低合金鉻鉬鋼如 Grade 22 (P22) 之間的異種金屬銲接（Dissimilar Metal Welding, DMW）是極為關鍵且普遍的連接工法。然而，這兩種材料在化學成分、淬透性及高溫冶金相變特性上存在根本性的差異，導致其對銲後熱處理（Post-Weld Heat Treatment, PWHT）的要求產生嚴重的參數衝突。P91 需要較高的熱處理溫度以充分回火其硬脆的馬氏體組織並回復接頭之衝擊韌性；但此一高溫卻會劇烈驅動異種鋼界面的碳遷移（Carbon Migration），導致 P22 側形成脆弱的碳貧化區（Carbon Depleted Zone, CDZ），進而大幅降低接頭的整體潛變壽命並極易引發第四型潛變破裂（Type IV Cracking）。

本研究旨在深入探討 P91/P22 異種鋼管線銲接中，PWHT 工法窗口在抑制界面碳遷移與確保接頭韌性之間的平衡與優化機制。透過熱力學之碳化學勢梯度分析、多樣化銲材匹配策略（包含鐵基低合金、成分過渡型與鎳基合金銲材之優劣與微觀組織評估），以及 Larson-Miller 參數（LMP）的量化動力學計算，確立了最佳化的 PWHT 溫度區間與時間控制模型。綜合分析指出，藉由嚴格控制熱處理溫度於 740°C 至 760°C 之間、選用成分過渡型銲材（如 B6）或抑制碳遷移之鎳基銲材，並將銲縫金屬中鎳與錳之總量限制於 1.05% 以下以確保下臨界溫度（AC1）的穩定，可有效兼顧 P91 側之韌性回復與 P22 側之潛變強度維持，為當代新建工程實務提供具備高可靠度之施工規範指南與失效風險控制策略。

一、 緒論

1.1 異種鋼銲接在新建工程中之必要性與技術挑戰

為追求更高的熱循環效率並減少發電過程中的溫室氣體排放，現代先進火力發電廠之主蒸汽管線及過熱器管排的操作溫度已由傳統的 540°C 顯著提升至 580°C 甚至 600°C 以上1。在此等嚴苛之高溫與高壓環境下，傳統廣泛使用的 2.25Cr-1Mo (P22) 鋼材已無法滿足長期潛變強度與抗高溫氧化的要求，取而代之的是含有約 9% 鉻，並微量添加釩（V）、鈮（Nb）與氮（N）等元素進行析出強化的 P91 鋼材1。P91 鋼的潛變斷裂強度可達到 P22 鋼的兩至三倍，這使得管線設計工程師得以大幅縮減管壁厚度，從而顯著降低組件的熱疲勞風險、減少材料重量並提升設備的動態響應能力3。

然而，基於經濟效益與各系統區段實際承受溫度的差異，要求全廠系統皆採用昂貴的 P91 鋼材並不符合工程成本效益。在設計溫度低於 540°C（1000°F）的區段，P22 仍是標準且具備高性價比的材料選擇4。因此，P91 與 P22 之間的異種金屬銲接在鍋爐集管、蒸汽主配管系統及石化廠反應器管線中成為不可避免的關鍵工序7。異種金屬銲接在冶金學上極具挑戰，主要源於兩側母材在化學成分（尤其是鉻含量的巨大落差）、熱膨脹係數（CTE）以及微觀組織演變與對熱處理的響應上存在顯著差異9。這些固有差異在經歷銲接高溫熱循環及後續長時間的銲後熱處理時，會引發極為複雜的界面冶金反應，使得異種鋼接頭往往成為管線系統中最脆弱的環節，其破壞時間甚至可能遠低於任一單一母材的預期潛變壽命11。

1.2 碳遷移與接頭韌性回復之熱處理參數衝突

在 P91/P22 異種鋼接頭的製程中，銲後熱處理（PWHT）是一項法規強制且絕對不可或缺的工序2。P91 具有極高的淬透性，在銲接冷卻後，其熱影響區（HAZ）與熔合區會形成極硬且脆的未回火馬氏體（Untempered Martensite），其硬度可輕易飆升至 400 HV 以上，宛如工具鋼一般，極易引發氫誘發冷裂紋與應力腐蝕破裂（SCC）1。為了軟化此微觀組織、釋放殘餘應力並回復必要的衝擊韌性，必須進行高溫的 PWHT15。

然而，此一高溫熱處理同時也是驅動碳遷移現象的強烈催化劑。由於 P91 的鉻含量遠高於 P22，鉻元素會大幅降低鋼材基體中碳的化學勢6。在高溫 PWHT 的驅動下，碳原子會遵循化學勢梯度，從較低合金的 P22 側越過熔合線，向高合金的 P91 側或銲縫金屬進行上坡擴散（Uphill Diffusion）6。這種現象導致 P22 側形成強度極低、晶粒粗大的碳貧化區，而在高合金側則形成硬脆且佈滿密集碳化物的碳富集區6。碳貧化區的形成會導致接頭在長期服役期間於此軟化帶發生局部的應力集中與潛變孔洞成核，最終誘發災難性的第四型潛變破裂3。因此，如何精確設定 PWHT 的工法窗口，使其既能提供足夠的熱能以回復 P91 的韌性並滿足法規要求，又能將界面碳遷移的損害限制在可控範圍內，是當前先進銲接工程中亟待解決的核心難題。

二、 異種鋼之物理冶金與相變態特徵

要深入理解異種鋼接頭在 PWHT 過程中的微觀行為，必須先系統性地釐清 P91 與 P22 兩者的冶金成分基礎與其對應的強化機制。

合金元素 P91 (ASTM A335) 典型含量 P22 (ASTM A335) 典型含量 冶金功能與對異種鋼銲接之影響
鉻 (Cr) 8.00 – 9.50% 1.90 – 2.60% 提供卓越之抗氧化性與高溫強度；高濃度鉻會大幅降低碳之化學勢，為驅動異種鋼間碳遷移之核心因素3。
鉬 (Mo) 0.85 – 1.05% 0.87 – 1.13% 透過固溶強化機制提升高溫強度與潛變抵抗力，同時適度提高鋼材淬透性3。
碳 (C) 0.08 – 0.12% 0.05 – 0.15% 與微合金元素形成高穩定性碳化物；P91 需嚴格控管碳量以平衡馬氏體之強度與母材可銲性4。
釩 (V) / 鈮 (Nb) V: 0.18-0.25%, Nb: 0.06-0.10% 無或僅含痕量 P91 之核心強化機制，於回火過程中形成微細的 MX 型碳氮化物，緊密釘扎晶界並阻礙差排滑移3。
氮 (N) 0.030 – 0.070% 痕量 對於穩定 V/Nb 碳氮化物至關重要，提升析出物之熱穩定性3。

由上述化學成分分析可知，P91 鋼是一種高淬透性之潛變強度強化鐵素體鋼。在經歷製造廠的正常化（Normalizing）與回火（Tempering）處理後，其典型微觀組織為回火板條馬氏體（Tempered Lath Martensite），具備極高的差排密度。其優異的潛變抵抗力源於兩層次的析出強化：其一為沿著原奧氏體晶界與板條邊界析出的M23C6 碳化物；其二為在板條基體內部均勻散布的奈米級 MX 型（V, Nb）碳氮化物3。這些高穩定性的析出物能有效釘扎晶界，在 600°C 以下的高溫環境中強力阻礙差排的攀爬與晶界滑動3。然而，銲接熱循環的極端高溫會完全破壞此一精密設計的結構，使得熱影響區的析出物溶解或粗化，形成局部強度大幅滑落的脆弱微觀區域3。

相對於 P91 陶瓷般嚴苛的冶金特性，P22 是一種較為傳統且寬容的低合金鉻鉬鋼。其標準組織通常為鐵素體與珠光體（Ferrite-Pearlite）或粗大的回火貝氏體（Tempered Bainite），取決於具體的熱處理歷史與冷卻速率10。P22 的高溫強度主要依賴鉻和鉬元素的固溶強化以及相對粗大的 M7C3或 M23C6碳化物析出。雖然 P22 的淬透性較低，對於熱處理溫度的容錯率較高，且具備良好的室溫延展性，但其在溫度超過 540°C 時，抗氧化性與長期潛變壽命便會面臨急遽衰退4。

三、 銲接熱循環與熱影響區之微觀組織劣化

在異種鋼銲接過程中，接頭兩側的母材會因距離銲道中心線的遠近不同，經歷截然不同的峰值溫度與冷卻速率，從而形成性質各異的熱影響區（HAZ）。針對 P91 側，其 HAZ 的微觀組織演變是決定整個接頭後續命運的關鍵：

第一部分是緊鄰熔合線的粗晶熱影響區（Coarse-Grained HAZ, CGHAZ）。此區域的峰值溫度遠超過材料的AC3 轉變溫度，導致原有的 MX 型析出物與碳化物完全溶解入基體中，且奧氏體晶粒發生嚴重粗化。在銲接後的快速冷卻過程中，此區域會轉變為粗大的未回火馬氏體，其硬度可達整個銲件的最高峰，同時伴隨極差的衝擊韌性，是產生冷裂紋的高危險區15。

第二部分是細晶熱影響區（Fine-Grained HAZ, FGHAZ），其峰值溫度略高於AC3。在此區域，材料完成奧氏體化但晶粒來不及長大，因此形成細小的晶粒結構。儘管晶粒細化在常溫下通常有助於提升韌性，但在高溫潛變環境下，晶界總面積的增加反而為潛變孔洞的成核提供了大量場所，使得 FGHAZ 成為潛變損傷的易發區15。

第三部分是臨界熱影響區（Intercritical HAZ, ICHAZ），其峰值溫度恰好介於下臨界溫度AC1 與上臨界溫度AC3 之間。在此狹窄的溫度區間內，材料僅發生部分奧氏體轉變。原本穩定存在的碳化物會發生不完全的溶解與粗化。經過後續的 PWHT 後，此區域無法恢復原始的強化結構，反而會過度軟化，形成整個銲件中潛變強度最低的「軟區（Soft Zone）」3。在實際服役中，管線系統承受的軸向彎曲應力會集中於此軟區，最終誘發無法預警的第四型潛變破裂23。

四、 界面碳遷移之熱力學與動力學機制

4.1 碳的化學勢梯度與上坡擴散現象

在 P91/P22 異種鋼銲接中，決定碳原子擴散方向的物理驅動力並非單純的濃度梯度，而是化學勢（Chemical Potential）的梯度。碳在鐵基固溶體中的化學勢受到合金元素的強烈影響，其中鉻、鉬、釩、鈮等強碳化物形成元素會顯著降低碳的活度係數6。

透過計算相圖動力學（CALPHAD）方法分析可知，儘管 P91 與 P22 兩者的名目碳含量相近（皆在 0.10% 左右），但由於 P91 的鉻含量高達 9%，遠超 P22 的 2.25%，導致 P91 晶格中碳的活度極低17。根據熱力學第二定律，物質必然自發地從高化學勢狀態流向低化學勢狀態。因此，在 PWHT 的高溫環境（例如 760°C）或長期高溫服役期間，P22 側的碳原子會逆著巨觀的濃度梯度，越過熔合線向 P91 側或高合金銲縫金屬進行擴散。這種反直覺的現象在物理冶金學中被稱為上坡擴散6。

4.2 碳貧化區與碳富集區之演變特性

此劇烈的擴散行為在銲縫熔合線兩側產生了極端不對稱的微觀組織退化：

一方面，在 P22 側緊鄰熔合線的區域，碳原子的大量流失導致原本用於強化基體的碳化物（如 M7C3與 M23C6）發生溶解19。失去碳的固溶強化與析出硬化效應後，該區域的微觀組織會退化為粗大且純粹的先共析鐵素體（Pro-eutectoid Ferrite），形成所謂的碳貧化區（CDZ）。透過奈米壓痕測試（Nanoindentation Test）證實，碳貧化區的微觀硬度與降伏強度呈現斷崖式下降，平均硬度甚至可低至 154-161 HV，成為整個接頭最脆弱的力學谷底18。

另一方面，在高合金側（P91 或合金成分較高的銲縫金屬），湧入的大量碳原子與高濃度的鉻、鉬元素結合，在緊鄰熔合線的一側析出密集、連續且粗大的碳化物沉澱帶。這種碳富集區（CEZ）不僅會導致該局部區域硬度異常飆升、延展性與衝擊韌性喪失，這些密集的碳化物介面在後續服役中更會成為應力集中的微觀缺陷源，促使潛變微孔洞優先成核與連通6。

4.3 碳擴散動力學與控制因素

碳遷移的深度與寬度（即 CDZ 的厚度）主要受控於菲克擴散定律（Fick’s Laws of Diffusion），並與熱處理時間、溫度呈現拋物線的依賴關係：其擴散距離 X 正比於√D·t，其中 D 為碳在該溫度下的擴散係數，t 為持溫時間。PWHT 的溫度越高，擴散係數 D 呈現指數級距的增長23。研究顯示，若提高熱輸入量（Heat Input）並減小母材的晶粒尺寸，脫碳層的寬度會有縮減的趨勢，但最關鍵的驅動因素仍是熱處理溫度18。因此，過高的 PWHT 溫度或過長的保溫時間，雖然有利於 P91 馬氏體的深度回火，卻會導致 P22 側的 CDZ 迅速且不可逆地擴大，進而嚴重損害管線的整體承載能力與疲勞壽命18。

五、 銲材匹配策略與其對碳遷移之冶金交互作用

為了緩解異種鋼在化學勢上的巨大落差，銲材的選擇在新建工程的銲接程序規範（WPS）中具有決定性的地位。針對 P91 與 P22 的異種鋼接頭，工業界發展出多種銲材匹配策略，其核心考量在於如何平滑過渡化學成分、極小化碳遷移驅動力，同時確保接頭整體的韌性與潛變性能。

5.1 鐵基低合金銲材之匹配與困境

當使用與母材同系統的 Cr-Mo 鐵基鋼銲材時，設計者必須面臨「匹配高合金」或「匹配低合金」的兩難選擇29。若選用匹配 P91 側的高強度銲材（如 AWS ER90S-B9 / E9015-B9），其銲縫金屬具備 9% Cr 的高化學勢，這會導致碳從 P22 母材直接大量遷移至銲縫中，在 P22 側產生嚴重的碳貧化區6。且 B9 銲材要求極高的 PWHT 溫度（通常大於 730°C），這對 P22 母材而言已逼近過度回火的極限30。反之，若選用匹配 P22 側的銲材（如 AWS ER90S-B3 / E9018-B3），雖然保護了 P22 免受嚴重脫碳，但碳遷移的問題將轉移至 P91 母材與銲縫的交界處，碳會從 B3 銲縫遷移至 P91 母材中，導致銲縫整體強度下降，且低強度銲材無法支撐 P91 側的設計應力6。

為了折衷此一矛盾，成分過渡型銲材（如 AWS EB6 / B6, 5Cr-0.5Mo）成為 ASME 法規中針對 P91/P22 異種鋼銲接極力推薦的首選方案23。B6 銲材含有約 5% 的鉻元素，恰好介於 P91（9%）與 P22（2.25%）。這在冶金上提供了化學勢的階梯式平滑過渡，大幅降低了任一側界面的碳擴散驅動力，從而有效抑制了碳貧化區的異常擴展。此外，B6 銲材在承受適應 P91 要求的較高 PWHT 溫度（如 740°C-760°C）時，仍能維持穩定的微觀組織與具備充足的衝擊韌性30。

5.2 鎳基合金銲材與堆銲（Buttering）技術之應用與風險

針對更嚴苛的異種鋼接頭（例如 P91 連接至 304/316 奧氏體不銹鋼，或是試圖徹底根絕碳遷移的特定 P91/P22 接頭），使用鎳基合金銲材（如 ERNiCrMo-3 / Inconel 625, ERNiCr-3 / Inconel 82）被廣泛應用於工業界8。

使用鎳基銲材的最大優勢在於其能從根本上抑制碳遷移現象。鎳元素並非強碳化物形成元素，且具有面心立方（FCC）晶格結構的鎳基底對碳具有較高的溶解度。高達 50 wt% 以上的鎳含量能大幅降低銲縫與鐵素體母材間的碳活度梯度，有效阻斷碳原子向銲縫的擴散流，防止大範圍脫碳區的形成8。此外，鎳基合金的熱膨脹係數介於鐵素體鋼與奧氏體鋼之間，能作為優良的緩衝層，有效吸收並緩解因系統熱脹冷縮循環所引發的界面熱應力9。

然而，鎳基銲材並非完美的解決方案，其在製程中伴隨顯著的工程風險。在凝固過程中，鎳基銲材（特別是 IN625）中的鈮（Nb）和鉬（Mo）等大原子半徑元素極易在枝晶間界（Inter-dendritic boundaries）產生嚴重的微觀偏析。在經歷後續的 PWHT 或長期高溫服役期間，這些偏析區會析出硬脆的富鈮 Laves 相或其他金屬間化合物，導致銲縫本身的衝擊韌性大幅滑落（部分測試顯示其夏比 V 型缺口衝擊值可能降至 70 J 甚至更低，劣於基材表現）7。再者，即便抑制了巨觀的碳貧化，研究指出使用鎳基銲材的異種鋼接頭在長期承受跨銲縫應力時，仍極易在 P91 側緊鄰熔合線的局部混合區（Partially Mixed Zone）發生微孔洞成核與連結，這種複雜的界面破裂現象大幅縮短了設備的實際潛變壽命11。

針對 P91 與奧氏體不銹鋼的異種對接，工程實務上標準的做法是採用堆銲（Buttering）工法：預先在 P91 組件的坡口表面塗敷數層鎳基銲材，隨後將該 P91 組件放入熱處理爐中執行高溫 PWHT 以充分回火其馬氏體組織；待熱處理完成並機加工後，再於現場將其與不銹鋼管線對接，並使用鎳基銲材完成最終銲道。由於此時最後一道銲縫不再需要進行 PWHT，因此完美避開了讓不銹鋼暴露於高溫下而發生敏化（Sensitization，即晶界析出碳化鉻導致嚴重晶間腐蝕）的致命風險8。

六、 銲後熱處理（PWHT）參數之量化分析與最佳化

在確定了銲材匹配策略後，PWHT 溫度與時間的精準設定是平衡「韌性回復」與「抑制碳遷移」的最終防線。

6.1 ASME 法規要求之衝突解析

依據 ASME 壓力管線規範 B31.1（動力管線）及 B31.3（製程管線），管線材料被劃分為不同的 P-Number 族群以利於熱處理管理：

  • P91 (P-No. 15E)： 規範要求其 PWHT 溫度區間為 730°C 至 775°C（1350°F 至 1425°F）。若溫度低於 730°C，將無法提供足夠的熱激活能以有效回火硬脆的馬氏體；若高於 775°C，則極易觸及甚至超越材料的下臨界轉變溫度（AC1）13。
  • P22 (P-No. 5A)： 規範要求的 PWHT 溫度區間通常落在 677°C 至 760°C（1250°F 至 1400°F）之間2。

當處理這兩種材料的異種金屬銲接時，根據 ASME 第八卷第一分冊（VIII-1）UW-40(8)(d) 及 B31 相關規範之明確指示：當接頭之異種材料對 PWHT 有不同要求時，必須採用要求較高溫度的程序（亦即遵循 P91 的要求），但絕對前提是該溫度不得超過較低合金材料（即 P22）的最大容許溫度或臨界溫度30。這項法規原則將 P91/P22 異種鋼接頭的合法且可行的 PWHT 溫度窗口，極度壓縮至 740°C 至 760°C 之間。

6.2 下臨界溫度（AC1）之陷阱與鎳錳效應

在設定 PWHT 的溫度上限時，工程師必須極度警惕銲縫金屬與熱影響區的下臨界轉變溫度（AC1）。若 PWHT 溫度不慎超越AC1，材料局部區域將發生重奧氏體化（Re-austenitization）。在熱處理完成後的降溫過程中，這些區域會再次轉變為極度脆弱且充滿內應力的未回火馬氏體，這將徹底摧毀材料的高溫潛變強度與衝擊韌性3。

對於標準成分的 P91 母材，AC1 溫度通常落在 820°C 左右。然而，為了提升銲縫金屬的低溫韌性，銲材製造商常會在配方中添加鎳（Ni）與錳（Mn）。這兩種元素在冶金上屬於強烈的奧氏體穩定劑，會急遽拉低材料的AC1 溫度。根據實驗與經驗公式推導， AC1≒848-42(%Ni+%Mn)單位為 °C16。當銲縫中 Ni+Mn 的總量超過 1.5% 時，其AC1 溫度可能大幅滑落至 788°C（1450°F）甚至更低2。因此，嚴格控制選用銲材的化學成分，要求 Ni+Mn 總量必須小於或等於 1.05%，並確保實際 PWHT 爐溫絕對不可越過 770°C 的紅線，是防範災難性失效的極端重要工程底線2。

6.3 韌性回復與 Larson-Miller 參數（LMP）之動力學最佳化

為了量化評估 PWHT 溫度與保溫時間對微觀組織回火程度的綜合影響，工程實務上廣泛依賴 Larson-Miller 參數（LMP）進行動力學計算：

LMP=T⋅(20+log10t )×10-3

（其中 T 為絕對溫度 K，t 為持溫時間小時）。

實驗數據明確指出，P91 銲縫要達到歐洲壓力設備指令（PED）規範所要求的最低安全衝擊韌性界線 27 J（20 ft-lb），並且將粗晶熱影響區（CGHAZ）的異常高硬度穩定降低至安全的 265 HV（或等效之 250 HBW）以下，其承受的 LMP 數值必須高於 20.8 3。

  • 若執行 740°C 保溫 2 小時之處理，其 LMP 約為57，分析顯示此條件下 CGHAZ 區域的硬度仍可能超標，且韌性測試值經常在及格邊緣徘徊，仍具備相當的脆性破裂風險15。
  • 若將參數調整至 750°C 保溫 2 小時，LMP 提升至約77，組織逐漸穩定15。
  • 當參數設定為 760°C 保溫 2 小時，LMP 達到約97，此時衝擊韌性有極大保障（實體銲縫測試平均可達 167 J），硬度能穩健降至 190-250 HBW 的理想區間14。
PWHT 參數設定 計算之 LMP 值 預期之冶金效應與力學表現
740°C / 2 h 20.57 回火動力不足，CGHAZ 硬度易超標，衝擊韌性偏低具脆斷風險35。
750°C / 2 h 20.77 接近安全門檻，組織硬度開始顯著下降25。
760°C / 2 h 20.97 韌性大幅回復，硬度穩定落於 190-250 HBW 安全區間3。
770°C / 10 h 21.90 過度回火邊緣，P22 側發生劇烈碳遷移與碳貧化，潛變壽命大幅縮減15。

然而，LMP 的提升並非毫無代價。當 LMP 逼近 21.9（例如實施 770°C 並長時間保溫 10 小時），不僅 P91 母材面臨過度回火導致整體降伏強度低於設計標準的風險3，更致命的是，呈指數增加的高溫會猛烈加速碳遷移的擴散速率，導致 P22 側的碳貧化區迅速擴展，大幅削弱異種鋼接頭的整體潛變承載性能7。因此，針對選用 B6 過渡銲材的 P91/P22 異種鋼接頭，最佳的 PWHT 窗口應嚴格限縮於溫度 749°C – 760°C（1380°F – 1400°F），保溫時間依據工件最厚截面計算（通常為每英吋厚度保溫 1 小時，且總時間不低於 2 小時）13。在此精確控制區間內，LMP 維持在 20.9 至 21.2 之間，完美平衡了馬氏體軟化與碳遷移控制的微觀力學需求。

七、 第四型潛變破裂（Type IV Cracking）與破壞力學

第四型潛變破裂（Type IV Cracking）是造成 P91 等潛變強度強化鐵素體鋼管線系統發生災難性早期失效的最主要殺手22。有別於傳統發生在銲縫金屬本身或粗晶熱影響區的破裂，Type IV 破裂專門針對經歷過熱循環後變得極為脆弱的臨界熱影響區（ICHAZ）與細晶熱影響區（FGHAZ）進行攻擊。

其破壞機理主要源於局部應變的累積與微孔洞（Cavitation）的成核。在銲接過程中，ICHAZ 經歷了不完全的相變，導致維持晶界強度的碳化物發生溶解與粗化。在服役初期，該區域的微觀結構尚無明顯裂紋，但其潛變變形率遠高於周圍的母材與銲縫金屬。當管線系統承受設計上的軸向拉伸或彎曲應力時，巨觀變形會被強制集中拘束在這一狹窄的軟化帶內，引發高度的應力三軸度（Stress Triaxiality）20。在長期高溫作用下，碳化物顆粒與基體的界面處會開始形成大量的潛變孔洞；隨著時間推移（通常在達到壽命分數的 0.7 至 0.8 之後），這些孔洞會迅速成長並相互連結，形成宏觀裂紋，最終導致管線在無明顯預警變形的情況下突然斷裂22。

對於 P91/P22 的異種鋼接頭而言，若 PWHT 參數控制不當導致嚴重的碳遷移，P22 側所形成的碳貧化區會進一步與 P91 側的 Type IV 軟化區疊加或產生複雜的拘束效應，使得裂紋的萌生時間大幅提前。因此，優化 PWHT 參數以抑制碳貧化區的擴展，並確保 HAZ 晶界的析出物穩定性，是防範 Type IV 破裂的防禦核心22。

八、 新建工程現場施工實務與品質控制風險

在大型新建工廠的複雜施工環境中，實驗室內推導出的理論窗口必須轉化為紀律嚴明的現場控制程序。P91 材料的高敏感度被業界形容為「具備陶瓷般的特性，無任何容錯空間」3，稍有偏誤即可能在設備正式運轉前引發失效。

8.1 銲接過程之熱控制與馬氏體相變確認

P91 鋼極易吸收環境水分並產生氫誘發冷裂紋。因此，施銲前必須對工件進行確實烘烤，並維持最低 200°C（約 400°F）的預熱溫度，以促進擴散氫的逸出並減緩熔池的冷卻速率30。同時，層間溫度（Interpass Temperature）必須嚴格限制在 300°C 至 400°C 之間23。若層間溫度過高，將導致奧氏體處於穩定狀態而無法在層間轉變，這些殘留的奧氏體若延遲至熱處理後才轉變為脆性馬氏體，將導致管線服役時破裂40。

最違反傳統碳鋼施工直覺且最易犯錯的環節，在於「銲後冷卻控制」。在銲接完成後、開始執行 PWHT 之前，整個銲口區域必須允許緩慢降溫至 100°C（212°F）以下2。此步驟確保了材料跨越馬氏體完成溫度（Mf 溫度，通常略高於 100°C），使所有殘留奧氏體完全轉變為馬氏體。若為了趕工而在材料未完全冷卻時即開始加熱，熱處理程序將完全無效，最終鎖住未回火的脆性結構，埋下災難性失效的定時炸彈23。

8.2 PWHT 現場實施細節與水壓試驗風險

鑑於 740°C-760°C 的最佳參數窗口極其狹窄，現場熱處理的溫控均勻度要求極為苛刻。法規建議針對大管徑工件，每 10 英呎的管周長需佈設至少兩組以上的熱電偶（Thermocouple），並確保跨越整個接頭的各點溫差嚴格控制在 ±25°F（約 ±14°C）之內30。為防止厚壁管件內外層產生破壞性的熱震（Thermal Shock）與殘餘熱應力，當溫度提升至 1000°F（約 538°C）以上時，升溫速率不得超過 400°F/hr，降溫速率亦不得超過 500°F/hr30。

值得警惕的是，未經妥善熱處理的 P91 銲縫若直接接觸水分，極度容易誘發應力腐蝕破裂（SCC）。實務上屢見因水壓試驗（Hydro-testing）後未即時乾燥管線，導致內部積水與高殘餘應力、高硬度組織交互作用，使得管線在啟動前即發生龜裂的情況。因此，嚴格落實 PWHT 乃是進行任何壓力測試前的絕對必要條件3。

8.3 無 PWHT 修補技術之探討

在某些無法實施 PWHT 的維修或極端現場環境下，工業界發展出了控制沉積銲接（Controlled Deposition Welding, CDW，又稱回火珠銲接 Temper Bead Welding）技術1。此技術通常搭配鎳基合金銲材使用，利用特定堆疊順序的銲道熱能來回火前一層的熱影響區。由於鎳基銲材為面心立方結構，不易產生氫脆斷，且免除了高溫 PWHT 所引發的碳遷移問題1。然而，這種無熱處理的修補方案會留下顯著的殘餘應力，且鎳基材料與鐵素體鋼之間的熱膨脹係數差異會引發長期熱疲勞。經驗顯示，這種修補方式往往只能作為暫時性措施，其服役壽命明顯短於經過正規 PWHT 的匹配銲縫，最終仍需切除重銲1。

九、 結論

在新建火力發電與先進石化製程工程中，P91 與 P22 異種鋼管線銲接是一項在極端微觀力學條件下尋求妥協的精密工法。銲後熱處理（PWHT）作為其中最核心的製程樞紐，同時扮演著「軟化馬氏體以拯救韌性」與「驅動碳遷移導致潛變破壞」的雙刃劍角色。

綜合熱力學擴散機制分析、法規限制與力學性能評估，本研究歸納出以下實務結論與操作建議：

  1. 成分過渡銲材是平衡之前提： 在鐵基低合金系統中，選用 AWS EB6/B6 (5Cr-0.5Mo) 過渡型銲材能提供化學勢的平緩階梯過渡，有效減緩碳從 P22 向 P91 側的擴散速率，從而大幅抑制 P22 側碳貧化區（CDZ）的異常擴展。在需要徹底阻斷碳遷移的特殊應用（如對接不銹鋼）中，採用鎳基銲材（如 IN82 或 IN625）並輔以堆銲（Buttering）工法是最佳解方，但工程師必須承受 Nb 偏析形成 Laves 相導致韌性降低，以及異質熱膨脹係數引發界面熱疲勞的長期風險。
  2. 極端嚴苛的熱處理參數窗口： 為確保接頭質量，最佳的 PWHT 溫度應嚴格鎖定於 749°C 至 760°C 之間。此精確區間確保了 Larson-Miller 參數（LMP）穩定落於9 至 21.2 之間。在此條件下，P91 側的未回火馬氏體能獲得充分軟化，將硬度穩健降低至安全的 190-250 HBW 區間，並確保衝擊韌性遠高於 27 J 的法規底線；同時，相較於逼近 770°C 的極限高溫，760°C 的上限能將碳遷移的動力學擴散速率限制在工程可接受的範圍內，最大程度保全 P22 側的潛變強度，降低第四型潛變破裂（Type IV Cracking）之發生機率。
  3. 無容錯空間的現場施工紀律： 理論的平衡唯有透過嚴格且無死角的現場工法紀律方能實現。銲材中鎳與錳的總含量必須嚴控在05% 以下以確保下臨界溫度（AC1）不至於大幅滑落；銲接完成後必須確實使工件冷卻至 100°C 以下，以保證殘留奧氏體徹底轉變為馬氏體後，方能展開 PWHT。最終的現場硬度測試與 100% 體積無損檢驗（如 UT 或 RT），是守護管線在高溫高壓環境下長期安全運轉的最後防線。

參考文獻

  1. Investigation Of Weld Repair Without Post-Weld Heat Treatment For P91 – TWI, https://www.twi-global.com/technical-knowledge/published-papers/investigation-of-weld-repair-without-post-weld-heat-treatment-for-p91
  2. Welding and PWHT of P91 Steels, https://cdn.ymaws.com/www.vma.org/resource/resmgr/2013_technical_seminar/d_1035am_bill_newell_revised.pdf
  3. P91 vs. P22: The ‘Ceramic’ Trade-Off in High-Pressure Steam Piping, https://www.zc-pipe.com/P91-vs-P22-The-Ceramic-Trade-Off-in-High-Pressure-Steam-Piping-id46006075.html
  4. P22 vs P91: Composition, Heat Treatment, Properties, and Applications – Metal Zenith, https://metalzenith.com/blogs/steel-compare/p22-vs-p91-v3
  5. Best Practices for P91 Welding | PDF | Steel – Scribd, https://www.scribd.com/document/818702437/P91-Best-Practices
  6. Study on the Variation in Mechanical Properties along the Dissimilar Weldments of P22 and P91 Steel – ResearchGate, https://www.researchgate.net/publication/355195586_Study_on_the_Variation_in_Mechanical_Properties_along_the_Dissimilar_Weldments_of_P22_and_P91_Steel
  7. Microstructural Study of Welded and Repair Welded Dissimilar Creep-Resistant Steels Using Different Filler Materials – MDPI, https://www.mdpi.com/2673-4591/119/1/9
  8. Welding technology of martensitic steel P91 and austenitic steel 304H – State of the art, https://stumejournals.com/journals/mtm/2023/1/21.full.pdf
  9. Dissimilar Welding of Inconel Alloys With Austenitic Stainless-Steel: A Review | J. Pressure Vessel Technol. | ASME Digital Collection, https://asmedigitalcollection.asme.org/pressurevesseltech/article/145/1/011506/1145727/Dissimilar-Welding-of-Inconel-Alloys-With
  10. Study on Microstructural Characterization, Mechanical Properties and Residual Stress of GTAW Dissimilar Joints of P91 and P22 Steels – PMC, https://pmc.ncbi.nlm.nih.gov/articles/PMC8585238/
  11. Review of Dissimilar Metal Welding for the NGNP Helical-Coil Steam Generator – INL Digital Library – Idaho National Laboratory, https://inldigitallibrary.inl.gov/sites/sti/sti/4559361.pdf
  12. Strategic Optimization of Post Weld Heat Treatment for Dissimilar TIG Weldment of P22 and P91 Steels, https://www.adityatekkali.edu.in/reasearch&development/ucj/118.pdf
  13. Welding “Grade 91” Alloy Steel – Sperko Engineering Services, https://sperkoengineering.com/wp-content/uploads/2025/09/Grade-91-R-8-12.pdf
  14. ASTM A335 Alloy Steel Pipes: Grades P5, P9, P11, P22, P91, P92 | Projectmaterials, https://blog.projectmaterials.com/pipes/pipe-materials/astm-a335-alloy-pipes/
  15. P91 Heat Treatment and Hardness Analysis | PDF – Scribd, https://fr.scribd.com/doc/52904963/Controlling-Heat-Treatment-of-Welded-P91
  16. Controlling Heat Treatment of Welded P91 – ResearchGate, https://www.researchgate.net/profile/Patric-De-Smet/publication/291818792_Controlling_heat_treatment_of_welded_P91/links/5d63c492458515d610257f09/Controlling-heat-treatment-of-welded-P91.pdf
  17. Nickel Welding Filler For Dissimilar Metal Welding: Composition, Performance, And Application Strategies – PatSnap Eureka, https://eureka.patsnap.com/materials/nickel-filler-dissimilar-welding
  18. Influence of the base metal grain size and heat input on decarburization in single pass SAW and multi pass SMAW welded joint – Journal of Achievements in Materials and Manufacturing Engineering, https://journalamme.org/api/files/view/2221876.pdf
  19. Effect of carbon migration on mechanical properties of dissimilar weld joint – ResearchGate, https://www.researchgate.net/publication/346913826_Effect_of_carbon_migration_on_mechanical_properties_of_dissimilar_weld_joint
  20. Creep Resistance and Microstructure Evolution in P23/P91 Welds – PMC – NIH, https://pmc.ncbi.nlm.nih.gov/articles/PMC11721015/
  21. Review of Type IV Cracking in Piping Welds – EPRI, https://restservice.epri.com/publicdownload/TR-108971/0/Product
  22. P22 vs P91: Composition, Heat Treatment, Properties & Applications Exp – Metal Zenith, https://metalzenith.com/blogs/steel-compare/p22-vs-p91
  23. Dissimilar Metal PWHT: SA 335 P91/P22 Joint Procedure (ASME) – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/pwht-procedure-for-sa-335-gr-p91-and-p22-dissimilar-weld-joints
  24. Optimization of PWHT of Simulated HAZ Subzones in P91 Steel with Respect to Hardness and Impact Toughness – MDPI, https://www.mdpi.com/2075-4701/10/9/1215
  25. PWHT Effects on P22 and P91 TIG Welds | PDF | Heat Treating | Building Materials – Scribd, https://www.scribd.com/document/235263312/93-99-TAMMASOPHON
  26. Calculated carbon and nitrogen activity of steels P91 and P22. | Download Scientific Diagram – ResearchGate, https://www.researchgate.net/figure/Calculated-carbon-and-nitrogen-activity-of-steels-P91-and-P22_fig3_286471720
  27. ASME B31.3 Welding: Process Piping Inspection and Quality Control – Therness, https://www.therness.com/blog/asme-b31-3-welding-process-piping-inspection-quality-control/
  28. Dissimilar Header Welding of Grade 22 to Grade 91 with 9018 B3 Electrode with Preheat and Post Weld Heat Treatment – ijirset, https://www.ijirset.com/upload/2016/may/249_2_IF.pdf
  29. PQR – WPS – PWHT P91 to CS – Google Groups, https://groups.google.com/g/materials-welding/c/cvkTB9t8fF4
  30. Dissimilar Joint between P22(2.25Cr-1Mo) to P91( 9Cr-1Mo-V) – Google Groups, https://groups.google.com/g/materials-welding/c/OO_FRAe-GdM
  31. Dissimilar Metal Weld Repairs: Best Practices and Case Study, https://e2g.com/industry-insights-ar/dissimilar-metal-weld-repairs-best-practices-and-case-study/
  32. P91 to Stainless Steel Dissimilar Welding: Avoiding Sensitization – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/p91-to-stainless-steel-dissimilar-welding-avoiding-sensitization
  33. Effect of Single Bevel Groove Geometry on the Impact Strength of Dissimilar Welded Joint of P22 and P91 Steel – MDPI, https://www.mdpi.com/2071-1050/14/18/11739
  34. Welding Of P91 to SS316 / SS304 Material – CR4 Discussion Thread – CR4 – GlobalSpec, https://cr4.globalspec.com/thread/16414/Welding-Of-P91-to-SS316-SS304-Material
  35. ASME B31.3 PWHT Requirements Guide | PDF | Industrial Processes – Scribd, https://www.scribd.com/document/367516630/HT-Chart-for-ASME-Material-B31-3-pdf
  36. Dissimilar Weld P-22 to Carbon Steel: Buttering Procedure & Code Requirements – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/p-22-to-carbon-steel-dissimilar-weld-buttering-method-vs-direct-weld
  37. Weld Metal Analysis After The Welding of T91/ P91 Steel – Metals Piping, http://www.metalspiping.com/t91-p91-welding-weld-metal-analysis.html
  38. unknown_url
  39. (PDF) TIG Welding: P22 and P91 Steels Behavior Analysis and Sustainable PWHT, https://www.researchgate.net/publication/389218965_TIG_Welding_P22_and_P91_Steels_Behavior_Analysis_and_Sustainable_PWHT
  40. Assessment of Metallurgy & Welding Procedures of P91 Heavy Wall Piping, https://www.odonnellconsulting.com/projects/welding-procedures-p91-pipe/
