基於 ASME B31J 規範CCPP 廠高壓蒸汽管線 P91 2″ XXS 5D 冷作彎管對比 1.5D BW 對銲彎頭應力強度因子與柔性因子演算對比 (A Comparative Evaluation of Stress Intensification Factors and Flexibility Factors for P91 2″ XXS 5D Cold-Bent Pipes and 1.5D Butt-Welding Elbows in CCPP High-Pressure Steam Piping Based on ASME B31J)

/ Uncategorized / 作者:

摘要

在現代複循環發電廠（Combined Cycle Power Plant, CCPP）的先進高壓、高溫蒸汽管線設計範疇中，管件的疲勞壽命預測與靜態崩塌防制是確保電廠生命週期安全運轉的絕對核心。本研究報告基於最新版 ASME B31J 規範（金屬管線元件的應力強度因子與柔性因子決定方法），針對 CCPP 廠內廣泛使用的高強度馬氏體耐熱鋼 SA-335 P91，進行 NPS 2″ XXS（特厚壁）規格下，5D 冷作彎管（Cold Bend）與 1.5D 對銲彎頭（Butt-Welding Elbow）的應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k）之深度演算與比較分析。

研究結果顯示，由於 2″ XXS 管件具有極端的徑厚比（D0/T≒5.44），其柔性特徵值（Flexibility Characteristic, h）遠高於常規管線，導致傳統殼體理論中的卡門橢圓化效應（Karman Ovalization Effect）被嚴重抑制。根據 ASME B31J 的嚴謹演算框架，無論是彎曲半徑較大的 5D 彎管還是常規的 1.5D 彎頭，其理論應力強度因子與柔性因子皆會低於 1.0。基於規範之安全與剛性下限約束，兩者的幾何參數最終皆被強制收斂為剛性下限值（i=1.0,k=1.0）。

然而，藉由深入解耦疲勞破壞與持續應力指數（Sustained Stress Index, SSI），並導入 P91 獨特的冶金特性以及最新 Hinnant 修正疲勞曲線，本報告揭示了即便在彈性應力分析軟體中呈現相同的理論 SIF，5D 冷作彎管的塑性變形減薄效應與 1.5D 彎頭的熱影響區（HAZ）潛變風險，在實務工程中具有截然不同的物理破壞機制。此外，ASME B31J 在處理極厚壁管件時，強制要求使用匹配直管之截面模數以核算靜態降伏邊界，徹底修正了舊版 ASME B31.3 規範中有效截面模數（Effective Section Modulus）的盲點。本報告不僅提供了詳盡的數學演算與數據對比，更為 CCPP 高溫高壓極端管線之應力佈局、支撐跨距設計與元件選型，提供了具備深度的理論支持與量化依據。

一、前言

隨著全球能源結構的快速轉型與對碳排放控制的日益嚴苛，複循環發電廠（CCPP）的運作條件正朝向超臨界甚至極端高溫高壓的領域發展。為了在提高熱效率的同時適應頻繁的機組啟停（Start-up and Shut-down）所帶來的熱負載循環，電廠的主蒸汽管線、旁通系統以及高壓疏水與取樣系統大量採用了改質的 9Cr-1Mo-V 鋼材，即在業界被廣泛稱為 ASME SA-335 P91 的高強度合金 1。P91 鋼材憑藉其精密的微觀合金化設計，透過添加釩（V）、鈮（Nb）與氮（N）等元素，並經過嚴格的正火加回火（Normalizing and Tempering, N+T）熱處理工法，形成穩定的回火馬氏體基體與碳氮化物析出相，從而在維持相對較薄管壁的同時，提供了卓越的高溫潛變抗力（Creep Resistance）與極佳的抗熱疲勞性能 1。然而，該材料的致命弱點在於其極度依賴特定的微觀組織網絡，使得它對於製造與施工過程中的熱歷史（Thermal History）、冷作塑性變形（Cold Work Plastic Deformation）以及殘留應力（Residual Stress）場域異常敏感 1。

在實際的管線空間佈置與幾何設計中，為了適應嚴苛的廠區空間限制、有效吸收因高溫產生的巨大熱膨脹位移，並降低高壓流體在轉向時的摩擦壓降與擾流，管線工程師經常面臨流體轉向元件的抉擇：應採用具有平滑過渡流場的 5D 冷作彎管（即彎曲中心線半徑為管件公稱直徑五倍的彎管），抑或是採用標準化模具推製生產的 1.5D 對銲彎頭（Butt-Welding Elbow） 1。在過去超過半個世紀的時間裡，全球管線應力分析工程師高度依賴 ASME B31.3 規範中的 Appendix D，使用基於 A.R.C. Markl 在 1950 年代對 4 吋 Schedule 40 碳鋼管進行全尺寸疲勞測試所推導出的經驗方程式，來評估管件的系統柔性與局部應力集中效應 1。Markl 的開創性研究確立了應力強度因子（Stress Intensification Factor, SIF）的概念，將其定義為特定管件的疲勞壽命與等徑直管對接環縫（Girth Butt Weld）疲勞壽命的關聯比值，並以此作為管線工程界預測疲勞破壞的圭臬 7。

然而，這套歷史悠久且被廣泛嵌入各類商業管線應力分析軟體（如 CAESAR II, AutoPIPE）的經驗公式，在面對現代石化與發電廠日益複雜的管線配置時，暴露出了顯著的物理與幾何侷限。首先，舊版算法往往針對一個管件僅提供單一的 SIF 值，未能精細區分平面內（In-plane）、平面外（Out-of-plane）與扭轉（Torsional）方向上的應力集中差異 1。其次，舊公式在推導時並未充分涵蓋現代工程中常見的大徑厚比（D0/T）薄壁管件，以及如本研究目標之極小徑厚比的特厚壁（XXS）管件，導致在這些極端幾何條件下的應力預測出現極度失真 1。

最為致命的是，舊版規範在計算用以預防靜態塑性崩塌的持續應力（Sustained Stress）時，缺乏獨立的物理指標，僅粗略地規定使用 SIF 乘以 0.75 作為持續應力指數（Sustained Stress Index, SSI），這種將純動態疲勞參數強行乘以一個常數來表徵靜態降伏機制的作法，在基礎力學上缺乏嚴謹的理論支撐，且容易導致危險的低估或過度的保守 1。

為了解決這些長久以來的理論缺陷，美國機械工程師學會（ASME）進行了一場法規上的典範轉移。在最新版的 ASME B31 規範體系中，歷史悠久的 Appendix D 被正式廢除，取而代之的是強制全面導入 ASME B31J《金屬管件應力強化係數、柔性係數及其決定方法》標準 1。ASME B31J 徹底顛覆了過去的經驗法則，利用高精度有限元素分析（FEA）與大量的新型實體疲勞測試，嚴格解耦了疲勞壽命與靜態崩塌的計算機制，並提供了基於不同受力方向的獨立參數矩陣 1。基於此一背景，本研究報告旨在立基於 ASME B31J 最新演算法框架，針對 CCPP 廠極具代表性的小管徑、極大壁厚配置（NPS 2″ XXS），進行 5D 彎管與 1.5D 彎頭的深度數學演算與對比，並結合 SA-335 P91 材料的高溫熱力學與冶金力學行為，深度剖析兩者在系統設計上的深層涵義與工程抉擇。

二、方法

2.1 基礎幾何模型與尺寸定義

本研究選定之管線元件為 CCPP 廠高壓疏水、儀表取樣或汽輪機旁通系統中常見的小管徑、極高壓管線。為承受極端壓力，選用 ASME B36.10M 標準中定義的 NPS 2 吋 XXS（Double Extra Strong）特厚管壁規格 13。該幾何尺寸具有極端的徑厚比特性，是驗證管線力學理論邊界條件的理想模型。其詳細幾何參數定義如下：

  • 公稱管徑（Nominal Pipe Size, NPS）：2 吋（DN 50） 13
  • 管外徑（Outside Diameter, D0）：375 吋（60.325 毫米） 4
  • 管壁厚度（Wall Thickness, T）：436 吋（11.074 毫米） 13
  • 管內徑（Inside Diameter, Di）：D0-2T =2.375-0.872=1.503 吋（17 毫米） 4

在 ASME B31J 的演算體系中，多項公式的基底依賴於匹配直管之平均半徑（Mean radius of the matching pipe, r2） 8。 r2的定義為管外徑與管內徑之平均值的半數，亦可表示為：

r2 = (Do–T)/2

將 NPS 2″ XXS 的尺寸代入，可得：r2 = (2.375-0.436)/2 = 0.9695吋 (24.625 毫米)

評估 ASME B31J SIF 與柔性計算公式的有效性時，必須檢核其幾何限制條件。規範明定，當徑厚比 D0/T≦100時，相關經驗公式方為有效 10。

本研究所採用之管件徑厚比為：Do/T = 2.375/0.436≒5.447

此一數值遠低於規範上限，甚至遠低於一般常規製程管線常見的D0/T 比例（通常介於 20 至 40 之間），顯示本模型屬於極度厚壁、具備強烈剛性特徵的實體結構。

針對流體轉向需求，本研究對比兩種不同曲率之元件，其彎曲中心線半徑（Bend radius, R1）差異如下：

  1. 5D 冷作彎管 (5D Cold Bend)：彎曲半徑為公稱管徑的五倍 4。

R1(5D) = 5*2吋 = 10 吋 (254 毫米)

  1. 1.5D 對銲彎頭 (1.5D Butt-Welding Elbow)：即業界標準的長半徑彎頭（Long Radius Elbow），彎曲半徑為公稱管徑的 1.5 倍 5。

R1(1.5D) = 1.5*2 吋 = 3 吋 (76.2 毫米)

2.2 ASME B31J 應力強度因子與柔性因子演算框架

ASME B31J 規範，全稱為「金屬管線元件的應力強度因子（i-Factors）、柔性因子（k-Factors）及其決定方法」，為管線柔性與應力分析提供了一套標準化且經由現代有限元素分析與疲勞測試驗證的改進方法 10。在 B31J 規範中，彎管與彎頭皆歸類於 Table 1-1 的 Sketch 1.1（Welding Elbow）與 Sketch 1.2（Bend）範疇 1。決定其力學行為的核心無因次參數為柔性特徵值（Flexibility Characteristic, h） 8，其定義如下：

h = T*R1/r22

透過計算出特定的 h 值，ASME B31J 提供了精細化的方向性公式。本研究依據規範公式，分別計算以下三個關鍵參數：

  1. 柔性因子 (Flexibility Factor, k)：代表彎管相對於同長度直管在承受彎矩時所能提供的額外旋轉柔度。B31J 將彎管的平面內與平面外柔性因子統一修正為：

kB31J = 1.3/h

值得注意的是，舊版 ASME B31.3 Appendix D 採用的公式為k =1.65/h，B31J 透過大量實證降低了此一常數，反映了對管件真實柔性的更精確評估 18。

  1. 平面內應力強度因子 (In-plane SIF, iin)：當彎矩作用於由彎管兩端中心線所構成的平面內，導致彎管開展或閉合時所引發的應力集中乘數 15。

iin = 0.9/h2/3

  1. 平面外應力強度因子 (Out-of-plane SIF, iout)：當彎矩作用導致彎管的一端垂直於前述平面移動時所引發的應力集中乘數 15。

iout = 0.75/h2/3

此外，ASME B31J 制定了極為關鍵的邊界約束條件（Boundary Constraints），即 General Note (b)(1) 規定：任何計算得出之應力強度因子（SIF）不得小於 1.0；同時，當柔性因子 k 計算值小於或等於 1.0 時，該管件在分析中必須被視為剛體（Rigid Stiffness），其相應的柔性因子重置為 1.0，即彎管無法提供比直管更多的柔度 10。

2.3 P91 材料物理屬性與高溫彈性模數

在管線應力分析中，應力強度因子與柔性因子本質上是純幾何參數，並不直接依賴於材料的彈性模數（Elastic Modulus, E） 10。然而，要將這些幾何乘數轉化為真實的應力值，並評估系統的熱膨脹反力，必須導入精確的溫度相依材料常數 10。

本研究所採用之 SA-335 P91 材料，是一種 9Cr-1Mo-V 鐵素體/馬氏體合金鋼 21。依據 ASME Boiler and Pressure Vessel Code Section II Part D 之規定：

  • 彈性模數：P91 歸類於 Table TM-1 中的 Material Group G 22。在室溫（70°F/21°C）下，其彈性模數約為 214 GPa 至 218 GPa（約 31*106 psi） 2。然而，在 CCPP 廠典型的主蒸汽與旁通操作溫度（如 1000°F/538°C 至 600°C）下，其彈性模數將顯著衰減。依據 Table TM-1，在 1000°F 時，Group G 材料的彈性模數降至約8 至 23.5*103 ksi（約 157 至 162 GPa） 24。此一彈性模數的熱衰減，直接影響了管線系統熱膨脹彎矩矩陣的剛度元素，是後續計算名目彎曲應力（Nominal Bending Stress）的基石。
  • 容許應力極限值：依據 ASME Section II Part D Table 1A，SA-335 P91 具備極高的高溫拉伸強度（最低抗拉強度 585 MPa，最低降伏強度 415 MPa） 3。在 1000°F（538°C）及 1050°F（565°C）的高溫下，其最大容許應力（Allowable Stress, S）仍能維持在極佳的範圍，為高壓蒸汽系統提供了基本的靜態設計裕度 26。

2.4 應力與疲勞關聯評估方法

除了純粹的幾何演算，本研究的方法論進一步整合了 A.R.C. Markl 的經典疲勞方程式與當代 WRC（Welding Research Council）及 Hinnant 所提出的修正模型。Markl 最初定義的 SIF (i) 是基於 4 吋 Schedule 40 碳鋼管在完全反轉之位移控制彎曲疲勞測試中，實際管件與對接環縫直管（Girth Butt Weld）的失效週期比例 6。基準的 Markl 疲勞曲線方程式為iS =245,000*N-02（其中 S 為名目應力振幅，N 為失效週期數） 8。此一定義實質上已經將直管的對接環縫設定為疲勞基準線，即賦予其 I =1.0的基準值 6。

然而，近年來由 Paulin Research Group 與 Hinnant 等人所進行之廣泛實體驗證與有限元素分析（參見 WRC 429 關於 3D 應力準則及奇異點消除之指南，以及 WRC 474 關於主 S-N 曲線法）指出 30，Markl 的 -0.2 曲線斜率在預測高應力低週期（Low-Cycle Fatigue）或極高週期疲勞時存在偏差 31。

Hinnant 提出了更新的對接環縫平均破壞應力範圍公式：Sf =1895*N-0.335  ksi 31。ASME B31J 的制定大量參考了這些當代研究。因此，在本研究的方法框架中，一旦確定了理論的幾何 SIF，我們將進一步透過 B31J 的持續應力指數（SSI）獨立驗證機制，並比對 Hinnant 新型疲勞曲線及 DNV S-N 曲線中對全滲透銲縫給予的應力集中係數（SCF = 1.35），來綜合評估管件的真實破壞風險 33。

三、結果

根據上述 ASME B31J 之演算框架與管件幾何參數，我們對 2″ XXS 的 5D 冷作彎管與 1.5D 對銲彎頭進行了嚴密的數學推導，以揭示極厚壁管在力學方程式下的真實響應。

3.1 5D 冷作彎管演算結果 (5D Cold Bend)

首先計算 5D 彎管的柔性特徵值h5D，代入已知參數 T = 0.436 吋，R1(5D) = 10 吋，r2 = 0.9695 吋：h5D = T*R1(5D)/r22 = 0.436*10/(0.9695)2 = 4.36/0.93993 ≒4.6386

得到極大的 h 值後，進一步計算其柔性因子與各方向之 SIF：

  1. 理論柔性因子k5D ：

k5D = 1.3/4.6386 ≒0.2803
由於計算所得之柔性因子 0.2803 小於 1.0，根據 ASME B31J 規範之剛性下限約束，該 5D 彎管無法提供比直管更優越的旋轉柔性。因此，在系統分析中必須強制重置，取k5D = 1.0 10。

  1. 理論平面內 SIF (iin(5D))：
    首先計算分母之指數項：(4.63862/3)≒781

iin(5D) = 0.9/2.781 ≒0.3236

由於0.3236<1 ，依據規範 General Note (b)(1)，應力強度因子不得小於 1.0，故取iin(5D) = 1.0 16。

  1. 理論平面外 SIF (iout(5D))：

iout(5D) = 0.75/2.781 ≒0.2697

同理，由於0.2697<1，強制取iout(5D) =1.0 16。

3.2 1.5D 對銲彎頭演算結果 (1.5D BW Elbow)

接著針對曲率較急的 1.5D 彎頭計算其柔性特徵值h1.5D，代入 R1(1.5D) = 3 吋：

h1.5D = T*R1(1.5D)/r22 = 0.436*3/(0.9695)2 = 1.308/0.93993 ≒1.3916

隨後代入柔性因子與 SIF 方程式：

  1. 理論柔性因子k1.5D：

k1.5D = 1.3/1.3916 ≒0.9342
儘管數值較 5D 彎管為高，但 0.9342 依然小於 1.0，故依規範約束同樣取k1.5D =1.0 10。

  1. 理論平面內 SIF (iin(1.5D))：
    計算分母之指數項：(1.3916)2/3 ≒1.2464

iin(1.5D) = 0.9/1.2464 ≒0.7221

由於0.7221 <1.0，取iin(1.5D)  =1.0 16。

  1. 理論平面外 SIF (iout(1.5D))：

iout(1.5D) = 0.75/1.2464 ≒0.6017
由於0.6017 <1.0，取iout(1.5D) =1.0 16。

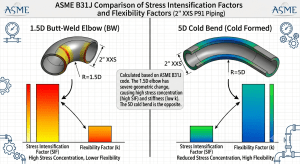

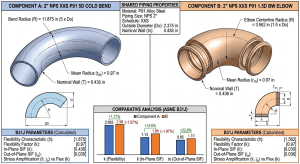

3.3 數值對比分析彙整

上述嚴謹的數學演算清晰地揭示了特厚壁管件在極端幾何條件下對 ASME B31J 經驗方程式的影響。相關演算結果彙整如下表 1 所示。

幾何與力學參數 5D 冷作彎管 (Cold Bend) 1.5D 對銲彎頭 (BW Elbow)
公稱管徑 (NPS) 2″ 2″
排程壁厚 (Schedule) XXS XXS
徑厚比 (D0/T) 5.447 5.447
彎曲中心線半徑 R1 10 in 3 in
理論柔性特徵值 h 4.6386 1.3916
理論計算柔性因子 k 0.2803 0.9342
B31J 最終判定柔性因子 1.0 (剛性體) 1.0 (剛性體)
理論平面內 SIF iin 0.3236 0.7221
B31J 最終判定 iin 1.0 1.0
理論平面外 SIF iout 0.2697 0.6017
B31J 最終判定 iout 1.0 1.0
端點對接環縫之疲勞 SIF 無 (本體連續無銲縫) 1.0 (與直管銲接處)

3.4 持續應力指數 (SSI) 評估結果

在 ASME B31J 中，評估靜態降伏的持續應力指數（SSI）被從疲勞 SIF 中剝離。對於如本研究中這類計算出極低理論 SIF 值且最終被收斂為 1.0 的剛性彎管，規範明確要求其 SSI 不得低於 1.0 34。在 B31.3 規範段落 320.2 關於持續載荷（Sustained Loads）引發的應力SL 計算中，針對持續彎矩 Sb的公式為：

Sb = [√(Ii *Mi)2+(Io*Mo)2]/Z

其中 Ii 與 Io 分別代表平面內與平面外的持續應力指數，而 Z 為截面模數 34。 根據 B31J Table 1-1 及其 General Note (d) 之指示，為了避免對這類厚壁元件的靜態承載能力產生過度樂觀的預估，SSI 計算必須強制基於「匹配直管的截面模數（Section modulus of the matching pipe）」進行，而不能採用任何會降低應力數值的「有效截面模數（Effective section modulus）」 11。 因此，在本模型中，5D 與 1.5D 元件用於靜態分析的 SSI 皆被嚴格鎖定為 1.0。

四、討論

從前述的物理幾何演算結果可以發現，5D 彎管與 1.5D 彎頭在 ASME B31J 規範框架下的應力強度因子與柔性因子呈現驚人的一致性（全部收斂為下限值 1.0）。然而，隱藏在這組看似枯燥且相同的剛性常數背後的，是深奧的固體變形力學機制與 P91 特殊冶金特性的交互作用。在實際的 CCPP 工廠工程佈局中，這兩種管件將因其製造工法的差異，引發截然不同的生命週期風險。

4.1 極厚管 (XXS) 條件下的卡門橢圓化效應抑制與實心梁退化現象

在傳統的管線應力分析中，彎頭之所以能夠吸收系統熱膨脹位移（即具備高於直管的柔性，k >1），同時產生顯著的應力集中（i >1），在力學本質上主要歸因於 1911 年由 Theodore von Kármán 首次提出解析解的「橢圓化效應」（Ovalization Effect） 35。

當一個管狀殼體彎頭承受平面內彎矩時，位於遠離中性軸的管壁內弧（Intrados）與外弧（Extrados）會產生向中性軸擠壓的變形趨勢，使得原本正圓形的管截面被壓扁為橢圓形 36。這種幾何形狀的改變大幅降低了管件橫截面的面積慣性矩（Moment of Inertia），從而在巨觀上提供了額外的旋轉柔性，讓管線得以在受限的空間內吸收熱膨脹；但這也同時在管壁上引發了極高的局部彎曲應力（Local Bending Stress），成為疲勞破壞的溫床 15。

然而，這套基於彈性薄殼理論的變形機制，其有效性高度依賴於管件的徑厚比（D0/T）。回顧歷史，Markl 在 1950 年代建立第一代 SIF 經驗公式時，其測試基礎模型為 4 吋 Schedule 40 的標準碳鋼管，該規格的D0/T 比值約為 19，具有典型的薄殼特徵 6。

反觀本研究目標的 NPS 2″ XXS 特厚管件，其管外徑為 2.375 吋，壁厚卻高達 0.436 吋，使得D0/T 暴跌至僅 5.44。在如此巨大的壁厚與極小的內徑空間下，管截面展現出極端強大的抗變形能力。當彎矩作用於此類管件時，卡門橢圓化效應被徹底抑制，截面幾乎無法發生任何扁平化變形。

在力學行為上，這意味著 2″ XXS 的彎頭已經不再符合傳統的「殼體（Shell）」假定，而是退化為一根等效的「實心彎曲梁（Curved Solid Beam）」。這完美解釋了為何數學演算中得出的柔性特徵值 h（4.638 與 1.391）會如此巨大，因為方程式分子中的厚度 T 與半徑 R1 佔據了絕對主導權。當理論算出的 k 與 i 皆小於 1.0 時，ASME B31J 規範強制將其重置為 1.0 10，其物理意義在於：在極端厚壁條件下，彎頭或彎管在提供柔性與產生應力集中方面的表現，與一根同等長度、不具備任何額外幾何特徵的「實心直管」並無二致。從 CCPP 廠的系統設計角度而言，這是一個嚴峻的工程警訊：應力分析工程師絕對不能指望依靠配置 2″ XXS 的彎管來吸收高壓蒸汽管線高達 500°C 以上溫差所產生的巨大熱膨脹位移。所有的熱膨脹力矩將不打折扣地沿著這根「剛性梁」傳導至系統終端設備（如高價的汽輪機殼體或精密釋壓閥法蘭介面）。因此，必須捨棄傳統依靠彎頭吸收變形的思維，轉而依賴配置極長的空間直管段（Long Legs）來換取整體系統的三維柔性。

4.2 ASME B31J 演算法革命：SIF 與 SSI 物理機制的徹底解耦

探討 ASME B31J 針對本案例的影響，必須指出舊版 ASME B31.3 規範（2016 版及更早版本）中存在的一個根本性盲點：將純粹基於低週期疲勞（Low-Cycle Fatigue）測試得出的動態 SIF，簡單粗暴地乘以一個常數 0.75，然後直接套用於預防系統靜態塑性崩塌的持續應力（Sustained Stress）評估 1。對於常規的薄壁管線而言，這種做法透過引入人為的安全係數，或許尚能維持一定的安全餘裕。但在面對如 2″ XXS 這種超厚壁、高降伏強度的剛性管件時，這套將兩種完全不同的失效機制混為一談的方法，會導致應力分析的嚴重失真與不穩定。ASME B31J 標準的全面介入，徹底解決了這項長達數十年的學術爭議。B31J 的核心演算法框架強制解耦了疲勞破壞與靜態崩塌，明確規定了持續應力指數（SSI）的獨立核算機制 1。在本案例的分析中，由於 5D 與 1.5D 彎管的理論 SIF 極低，最終依據下限約束均被判定為 SIF = 1.0。這表示在承受交變的熱膨脹力矩時，其動態熱疲勞性能在理論上等同於一般直管。

然而，當涉及評估由極端內部壓力（CCPP 高壓系統壓力經常超過 200 bar，甚至達到超臨界狀態）以及管線自重（Dead Weight）所引起的靜態降伏風險時，B31J 展現了其嚴謹性。若按照舊版規範中部分容易引起誤解的條文，工程師可能會在軟體中套用所謂的「有效截面模數（Effective Section Modulus）」來計算這類厚壁元件的抵抗矩，這將導致算出的持續應力被人為降低，產生虛假的安全感 11。B31J 規範及其勘誤明確要求，在計算這類缺乏幾何柔性放大的元件之 SSI 時，必須嚴格使用匹配直管的標準截面模數 Z，並且 SSI 絕對不得小於 1.0 10。這一變革確保了在 CCPP 的高溫極端負載下，厚壁管件的靜態一次應力（Primary Stress）降伏邊界能夠被極為精確且保守地評估，徹底消除了過去因為軟體算法漏洞而導致的設計隱患。

4.3 P91 材料冶金特性之交互作用：冷作缺陷與熱影響區 (HAZ) 潛變風險

雖然在宏觀的彈性應力分析軟體（如 CAESAR II）中，基於 ASME B31J 輸入的 5D 彎管與 1.5D 彎頭將得到完全相同的應力輸出結果（因參數皆為 1.0），但一旦引入材料科學的微觀視角，兩者的工程生命週期風險將走向截然不同的分歧。SA-335 P91 之所以能在 600°C 的環境下保持極高強度，是因為它是一種由精細控制的碳化物（Carbides，如 M23C6）與碳氮化物（Carbonitrides，如 MX 型析出物）均勻析出所強化的回火馬氏體合金（有時亦會被探討於高階耐熱不銹鋼相近的抗氧化條件中） 1。這種微觀結構對於機械變形與熱循環極其脆弱。

5D 冷作彎管的隱患與潛變-疲勞交互作用：

採用 5D 彎管的最大優勢在於其能消弭高應力轉向處的銲縫，並提供平滑的內部流體通道。然而，要在室溫下對 XXS 這種實心剛棒等級的極厚管進行 5D 半徑的彎曲，管壁外弧（Extrados）必須經歷極其龐大的拉伸塑性應變。這無可避免地會導致兩個嚴重的物理後果：其一是宏觀的管壁減薄（Extrados Thinning）；其二是微觀層面的嚴重破壞。強烈的冷作塑性變形（Cold Work Plastic Deformation）會撕裂 P91 材料內部精心熱處理排列而成的差排子結構（Dislocation Substructure），並引發析出物網絡的錯位與聚集 1。

更甚者，冷彎會在管壁深處注入高量級的殘留應力（Residual Stress）。當這些帶有冷作缺陷的管段被置於 CCPP 的高溫運行環境中，殘留應力將與操作應力疊加，引發被稱為「潛變-疲勞交互作用」（Creep-Fatigue Interaction）的致命機制，導致材料的長期潛變壽命出現斷崖式的縮減 1。儘管 ASME B31J 在純粹的幾何計算上賦予其 SIF = 1.0，但由於壁厚實質減薄與微觀組織的不可逆退化，該彎管在現場的真實抗疲勞極限值已遠遠無法等同於標準的直管。因此，工程規範嚴格要求，P91 鋼材在經歷冷作彎曲後，必須進行嚴謹且耗時的成形後熱處理（Post-Forming Heat Treatment），重新進行正火與回火，以恢復其高溫潛變抗力 37。

1.5D 對銲彎頭的 Type IV 潛變破裂風險：

相較之下，採用標準尺寸的 1.5D 對銲彎頭可以完美避開冷作缺陷，因為這些厚壁管件通常由熱推製程（Hot Extrusion/Forming）在工廠環境中製造，並具備出廠前完善的整體熱處理。然而，其在現場安裝時，必然會在系統的兩個端點引入兩道對接環縫（Girth Butt Welds）。在 Markl 的經典理論與現行的 ASME B31J 體系中，無缺陷的標準對接環縫正是疲勞 SIF 的基準點，其值被定義為 1.0 6。但在 P91 鋼材的高溫應用領域中，銲接過程所產生的熱影響區（Heat Affected Zone, HAZ）是一個無法忽視的定時炸彈。銲接熱循環會使靠近母材區域的微觀組織發生轉變，形成所謂的細晶/跨臨界熱影響區（Fine-Grained/Intercritical HAZ）。該區域的馬氏體結構會發生局部軟化，在長期的高溫蠕變（Creep）與多軸管線應力狀態下，極易在晶界處成核微小的潛變空洞，最終連結成宏觀裂紋，引發業界聞之色變的「Type IV 潛變破裂（Type IV Creep Cracking）」 1。

這意味著，即使應力分析軟體基於 B31J 顯示該局部節點的 SIF 僅為安全的 1.0，但實際上該銲接部位抵抗破壞的能力已經因為微觀組織的退化而遠低於母材。為緩解此效應，極為嚴格且溫度控制精準的銲後熱處理（Post-Weld Heat Treatment, PWHT）是絕對必要的。

4.4 疲勞壽命預測曲線的更新：從 Markl 到 Hinnant 與 DNV S-N 曲線

探討應力強度因子（SIF）時，絕對無法脫離其定義所依附的疲勞曲線。Markl 原始定義的疲勞預測公式為iS =245,000*N-02，其中 S 為名目應力振幅，N 為失效週期數 8。該公式是基於極高應力（甚至超過材料降伏點兩倍）與低週期（Low-Cycle）的極端破壞試驗得出的簡化線性對數關係 38。然而，隨著材料科學與有限元素分析的進步，最新的管線疲勞研究（如 Hinnant 與 Paulin Research Group 在 2008 年及其後發表的一系列重要 PVP 論文）強烈指出，Markl 的 -0.2 斜率在涵蓋現代材料與真實操作條件時存在顯著的偏差 31。

Hinnant 等人的實體驗證顯示，對於對接環縫（Girth Butt Weld）而言，更準確且符合現代統計學的平均疲勞破壞應力範圍公式應修正為斜率 -0.335（即Sf =1895*N-0.335 ksi） 31。此一修正具有極深遠的工程意義：若繼續沿用 Markl 曲線，工程師將在預測高週期疲勞（High-Cycle Fatigue）時危險地高估管件壽命，而在評估低週期疲勞時，其安全係數（Design Margin）會隨著預期週期的變動而變得極不穩定，導致難以量化的設計風險 31。ASME B31J 的更新在很大程度上廣泛汲取了這些近代實體疲勞測試的數據與精神。

此外，在處理含有銲接缺陷或嚴重錯位（Misalignment）的接頭時，必須區分巨觀的 SIF 與微觀的應力集中係數（Stress Concentration Factor, SCF）。B31J 的 SIF 是基於整體元件相對於平滑銲縫的疲勞壽命比值，它預設了環縫本身的 SIF 為 1.0；但這並不代表環縫沒有應力集中。實際上，Markl 最初的研究已經發現，平滑的對接環縫相比於無銲縫的拋光直管，本身就具有約 1.7 至 2.0 的應力放大效應 7。在離岸工程或更嚴苛的規範（如 DNV 疲勞評估標準）中，會直接使用絕對應力進行 S-N 曲線（如 F1 或 F3 曲線）比對。對於全滲透（Full Penetration）的對接環縫，DNV 標準建議至少考慮 1.35 的局部應力集中係數（SCF） 33。

綜合上述疲勞理論的演進，對於 CCPP 廠的工程設計團隊而言，機組每日的調峰啟停（Start-up / Shut-down）所帶來的是非常顯著的高應變、低週期熱疲勞負載。工程師必須深刻理解：雖然基於 ASME B31J 規範，2″ XXS 的 5D 彎管與 1.5D 彎頭的 SIF 皆為 1.0，但這僅代表它們相對於標準環縫沒有「額外」的幾何形狀懲罰。若系統整體的柔度設計不當，未能配置足夠長度的吸熱直管段，導致傳遞至元件節點的名目熱脹彎曲應力過高，那麼 P91 鋼材無論是本體的冷作劣化區域還是銲接熱影響區，其真實的疲勞壽命仍將面臨極高風險。特別是在考量修訂後的 Hinnant S-N 曲線與 DNV 的微觀 SCF 放大效應後，系統的可靠度裕度可能比傳統軟體報告中所顯示的數字要微薄得多 32。

五、結論

本研究報告基於 ASME B31J 最新金屬管線元件演算法標準，針對 CCPP 廠 P91 高壓高溫蒸汽管線極具代表性的 2″ XXS（特厚壁）規格，就 5D 冷作彎管與 1.5D 對銲彎頭進行了深度的數學演算，並將應力強度因子（SIF）與柔性因子（k）之結果結合 P91 材料的熱力學與微觀冶金機制進行了全面的探討。經由嚴謹的數值對比與物理機制剖析，得出以下結論與工程設計建議：

  1. 幾何極限導致的絕對剛性收斂現象：
    在極度厚壁（徑厚比 D0/T≒44）的幾何配置下，彎管的殼體特性完全喪失。數學推導顯示，無論是 5D 彎管還是 1.5D 彎頭，其柔性特徵值 h 分別高達 4.638 與 1.391，這龐大的數值徹底抑制了管件在彎曲力矩下的卡門橢圓化效應（Ovalization Effect）。依據 ASME B31J 理論公式計算出之理論柔度因子與 SIF 皆遠低於法規之安全極限值，因而被規範強制收斂至剛性基礎值（k =1.0,i =1.0）。這從根本上改變了管線設計的思維：在彈性分析中，這類厚壁元件退化為實心剛性梁，完全無法提供任何額外的管線柔度以吸收熱膨脹位移，當然也不會產生巨觀幾何形狀上的額外應力集中。
  2. SIF 與 SSI 徹底解耦在極厚管設計中的防護必要性：
    ASME B31J 透過演算法的革命，徹底揚棄了舊版 ASME B31.3 Appendix D 的歷史盲點，將主導動態疲勞破壞的因子（SIF）與防止靜態全截面塑性崩塌的指標（SSI）進行了物理機制的剝離。針對這類 SIF 被重置為0 的剛性管件，B31J 明文強制要求必須回歸使用匹配直管的標準截面模數（Z）來檢核持續應力（Sustained Stress），並確保 SSI ≧1.0。這項修正極為精準地反映了元件在承受極端高內部壓力與系統自重下，不容任何粉飾的靜態降伏邊界，防止了工程師因軟體漏洞而低估一次應力（Primary Stress）的崩塌風險。
  3. 微觀冶金機制決定最終工程抉擇：
    既然 5D 彎管與1.5D 彎頭在彈性應力分析軟體的輸出報告中，呈現出的力學幾何乘數完全一致，工程上的最終抉擇便必須超越巨觀力學，回歸到材料科學與現場施工品質管控的層次。5D 冷作彎管的優勢在於能消弭高應力轉向處的銲縫，擁有較佳的流體動力學表現，但其龐大的冷作塑性變形對 P91 精密的馬氏體微觀結構破壞極深，容易引發潛變-疲勞交互作用，必須完全仰賴極為嚴格且全周受控的成形後熱處理（N+T）才能挽救其潛變抗力。相反地，1.5D 彎頭免除了本體的冷作破壞風險，卻在系統兩端引入了對接環縫，在 CCPP 超臨界高溫操作下，這些熱影響區（HAZ）將無可避免地成為 Type IV 潛變破裂的潛在爆發熱點。
  4. 高溫高壓管線佈局優化與設計建議：
    鑑於 2″ XXS 管件已完全失去了一般彎頭吸收熱脹位移的傳統特性，系統的熱膨脹應力必須完全轉嫁，由三維空間中大幅加長的主直管段（Long Legs）所產生的懸臂梁彎曲位移來吸收。因此，管線設計團隊應從宏觀視角大幅檢視管架（Pipe Support）的配置，盡可能釋放系統剛性約束，避免因局部管線過度僵硬而將極具破壞性的熱膨脹推力直接傳遞至高價且脆弱的汽輪機殼體或閥門端點。在確保現場或預製廠具備執行完美且具備完善溫度紀錄之 PWHT 與成形後熱處理能力的前提下，採用 5D 彎管以物理性地減少高溫銲縫的數量，將是提升 CCPP 高壓小管徑系統長期潛變壽命與運行可靠度的最佳實務方案。同時，應力工程師在進行疲勞壽命估算時，應揚棄過時的 Markl 基準，主動考量 Hinnant 等人基於現代材料所驗證之修正疲勞曲線，以確保超臨界管線的生命週期安全裕度真實無虞。

參考文獻

  1. 2026 ASME B31J 演算法框架下P91/P92 5D 冷作彎管之幾何力學 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/2026-asme-b31j-%E6%BC%94%E7%AE%97%E6%B3%95%E6%A1%86%E6%9E%B6%E4%B8%8B-p91-p92-5d-%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E4%B9%8B%E5%B9%BE%E4%BD%95%E5%8A%9B%E5%AD%B8%E3%80%81%E6%BD%9B%E8%AE%8A%E9%80%80/
  2. 4903, 1.4901, A335 P91, A182 F91/F92 steel – VIRGAMET, https://virgamet.com/offer/x10crmovnb91-a387-a335-a182-f91-f92-p91-p92-boiler-steel
  3. ASTM A335 P91 Pipe and SA 335 Gr P91 Seamless Pipe supplier in India – LG Pipes, https://www.lgpipeindia.com/astm-a335-p91-alloy-steel-seamless-pipe.html
  4. Large Radius Bend Nomenclature: Nominal Diameter vs ID/OD – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/large-radius-bend-nomenclature-nominal-diameter-vs-idod
  5. 5D Bend Pipe | Industrial Pipe Manufacturer & Supplier – Sunny Steel, https://www.sunnysteel.com/5d-pipe-bending.php
  6. Stress Intensification Factors (SIFs) in Pipe Stress Analysis – SimuMech, https://simumech.com/stress-intensification-factors-sifs-in-pipe-stress-analysis/
  7. Markl SIFs & Asme Viii | PDF | Fatigue (Material) | Finite Element Method – Scribd, https://www.scribd.com/document/378078789/Markl-SIFs-Asme-Viii
  8. Importance & Impact of Stress Intensification Factor (SIF) in Piping – Whatispiping, https://whatispiping.com/stress-intensification-factor-sif/
  9. Stress Intensity Factor (SIF), Flexibility Factor: ASME B31.3 vs ASME B31J – Whatispiping, https://whatispiping.com/stress-intensity-factor-sif-flexibility-factor-asme-b-31j/
  10. B31J Methods – CAESAR II – Help – Hexagon Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1467329
  11. 3 branch stress own-goal – Stress and Integrity, https://stressandintegrity.com/b31-3-2016-stress-issue/
  12. Pipe Stress Analysis | PDF – Scribd, https://www.scribd.com/document/371679116/194465304-Pipe-Stress-Analysis
  13. Nominal Pipe Size Schedule and ASME B36.10 and B36.19 – Nickel Based Superalloys, Stainless Steel, Custom Metal Fabrication丨Seather, https://seathertechnology.com/nominal-pipe-size-schedule-asme-b3610-b3619-standards/
  14. Pipe Schedule Chart — Sizes & Weight | Pi Fabricators, https://pifabricators.com/blogs/pipe-tube-reference/pipe-schedule-chart
  15. Understanding SIF for Piping Elbows | PDF | Stress (Mechanics) | Bending – Scribd, https://www.scribd.com/document/961304255/Pipe-ELbow-SIF
  16. ASME B31J (2017) Stress Intensification Factors – Bentley Software Documentation, https://docs.bentley.com/LiveContent/web/AutoPIPE-v2026/Help/en/Topics/Codes/ASME_B31J_2017_Stress_Intensification_Factors.html
  17. CCPP小管徑配管設計分析：基於2026 年版ASME 規範之5D 彎徑冷, https://yz-pipe-bending.com.tw/ccpp%E5%B0%8F%E7%AE%A1%E5%BE%91%E9%85%8D%E7%AE%A1%E8%A8%AD%E8%A8%88%E5%88%86%E6%9E%90%EF%BC%9A%E5%9F%BA%E6%96%BC-2026-%E5%B9%B4%E7%89%88-asme-%E8%A6%8F%E7%AF%84%E4%B9%8B-5d-%E5%BD%8E%E5%BE%91%E5%86%B7/
  18. B31J 手法 (Methods) – CAESAR II – ヘルプ, https://docs.hexagonppm.com/r/ja-JP/CAESAR-II-%E3%83%A6%E3%83%BC%E3%82%B5%E3%83%BC%E3%82%B9%E3%82%AB%E3%82%A4%E3%83%88/Version-13/1276087
  19. Piping Elbow or Bend SIF (Stress Intensification Factor) – Whatispiping, https://whatispiping.com/bend-sif/
  20. ASTM A335 P91 Pipe and UNS K91560 Seamless Pipe Schedule Chart, https://www.stebersteel.net/astm-a335-p91-pipe.html
  21. Code Qualification of Structural Materials for AFCI Advanced Recycling Reactors – Argonne Scientific Publications, https://publications.anl.gov/anlpubs/2012/05/73014.pdf
  22. ASME II Part D: Shell Thickness Charts | PDF | Mechanical Engineering – Scribd, https://www.scribd.com/document/617483515/Asme-II-d-Subsection-3-Table-Tm
  23. Thermal Expansion Coefficients for Steel | PDF – Scribd, https://www.scribd.com/doc/228400781/sec2dsubpart2
  24. 3 mechanical properties of materials – Nuclear Regulatory Commission, https://www.nrc.gov/docs/ML2010/ML20108E924.pdf
  25. Model 2000 Radioactive Material Transport Package Safety Analysis Report, https://www.nrc.gov/docs/ML1611/ML16119A378.pdf
  26. ASME Boiler & Pressure Vessel Code 2023, https://kh.aquaenergyexpo.com/wp-content/uploads/2023/07/ASME-Boiler-Pressure-Vessel-Code-2023.pdf
  27. ASME Maximum Allowable Stress Table | PDF – Scribd, https://www.scribd.com/doc/209325852/ASME-II-Excel-1A
  28. Understanding Stress Intensification Factor | PDF | Pipe (Fluid Conveyance) | Bending, https://fr.scribd.com/document/374711033/Sif
  29. Understanding Stress Intensification Factor | PDF | Fatigue (Material) – Scribd, https://www.scribd.com/document/961304245/Stress-Intensification-Factor
  30. SIF, https://sites.google.com/site/fareastpiperreference/analysis/sif
  31. New Insights on Girth Butt Weld Fatigue | PDF – Scribd, https://www.scribd.com/document/145676206/PVP2008-Hinnant-and-Paulin
  32. B313 Appendix W Recommendations 3-14-2025 NO TABLE (9.short) Do NOT USE For Ref Only | PDF | Fatigue (Material) | Pipe (Fluid Conveyance) – Scribd, https://www.scribd.com/document/910297988/B313-Appendix-W-Recommendations-3-14-2025-NO-TABLE-9-Short-Do-NOT-USE-for-Ref-Only-1
  33. Understanding B31J SIFs and DNV S-N Curves | PDF – Scribd, https://www.scribd.com/document/804200318/Fatigue-B31-3-DNV-stresses
  34. Sustained Load Stress Analysis in Piping | PDF – Scribd, https://www.scribd.com/document/961792249/03
  35. Stress Factors in Pipe Bends Analysis | PDF – Scribd, https://www.scribd.com/document/53049187/A-Finite-Element-based-Investigation
  36. Stress Intensification – Flexibility in Pipe Stress Analysis PDF | PDF | Bending – Scribd, https://www.scribd.com/document/272058506/Stress-Intensification-Flexibility-in-Pipe-Stress-Analysis-pdf
  37. ASME-B31.1.pdf – Future Energy Steel, https://energy-steel.com/wp-content/uploads/2025/03/ASME-B31.1.pdf
  38. Experimental Evaluation for the Markl Fatigue Methods and ASME Piping Stress Intensification Factors (Part II), https://asmedigitalcollection.asme.org/PVP/proceedings-pdf/PVP2014/46001/4439247/v003t03a025-pvp2014-28268.pdf
