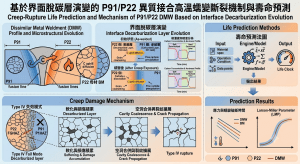

基於界面脫碳層演變的 P91/P22 異質接合高溫蠕變斷裂機制與壽命預測 (High-Temperature Creep Fracture Mechanism and Life Prediction of P91/P22 Dissimilar Welded Joints Based on Interfacial Decarburized Layer Evolution)

一、 緒論

在全球能源需求持續攀升與減少溫室氣體排放的雙重壓力下，現代火力發電廠正朝向超臨界（Super-critical, SC）與超超臨界（Ultra-supercritical, USC）技術領域邁進。此類先進發電廠的鍋爐、過熱器與主蒸汽管線之運行溫度通常介於 550°C 至 620°C 之間，甚至面臨更高的極端高溫環境¹。為在嚴苛的運行條件下兼顧結構安全性與總體建造成本，發電廠的管線系統普遍採用異質金屬銲接（Dissimilar Metal Welds, DMWs）設計。其中，將低合金鐵素體或貝氏體鋼（如 2.25Cr-1Mo 的 P22 鋼）與高鉻回火馬氏體耐熱鋼（如 9Cr-1Mo-V-Nb 的 P91 鋼）進行接合，是業界最常見但也最具冶金挑戰性的工程應用之一¹。

P91 鋼的發展代表了耐熱鋼冶金學的一次關鍵躍進。藉由添加釩（V）、鈮（Nb）與氮（N）等微合金化元素，P91 鋼在正規化與回火處理後，能形成高度穩定的回火馬氏體（Tempered Martensite）微觀結構²。這種微觀結構依賴於基體內均勻散佈的碳化物與碳氮化物（MX 相）提供強大的沉澱強化與差排釘紮效應，使其在 600°C 高溫下具備極佳的抗氧化能力與高達 P22 鋼兩至三倍的潛變斷裂強度，進而允許電廠管線採用更薄的壁厚設計以降低熱疲勞風險²。然而，這種卓越的性能伴隨著嚴苛的製造代價；P91 鋼在銲接與熱處理過程中對熱輸入與溫度的敏感度極高，展現出接近陶瓷般的低容錯率，這有別於傳統具備高延展性的低合金鋼³。相對而言，P22 鋼主要用於溫度低於 500°C 的區段，其顯微組織多為鐵素體與珠光體或貝氏體的混合物，高溫潛變抗力較弱¹。

當這兩種性質迥異的材料透過熔銲技術接合後，界面處將面臨嚴峻的物理、冶金與力學不匹配問題。首先，兩者的熱膨脹係數（Coefficient of Thermal Expansion, CTE）存在顯著差異，P22 鋼的熱膨脹係數約為14*10^-6 /K，而 P91 鋼為13.2*10^-6 /K²。在銲後熱處理（Post-Weld Heat Treatment, PWHT）的冷卻階段以及高溫服役的熱循環過程中，這種 CTE 錯配會在熔合線（Fusion Line）附近產生極大的週期性熱應力，進而削減接合件的應力斷裂強度²。然而，導致 P91/P22 異質接合件在長期服役中提早發生潛變斷裂的最致命因素，是高溫環境下碳原子跨越熔合線的長程擴散現象（Carbon Migration）¹。

由於兩側母材或銲縫金屬的鉻（Cr）含量差異極大，熱力學化學勢梯度驅使碳元素由低鉻的 P22 鋼側向高鉻的 P91 鋼或銲縫金屬內部遷移，進而在 P22 鋼熱影響區（Heat-Affected Zone, HAZ）邊緣形成嚴重軟化的「脫碳鐵素體層」（Carbon Depleted Zone, CDZ），同時在 P91 鋼或銲縫側形成硬脆的「增碳層」（Carbon Enriched Zone, CEZ）¹。這種微米級的微觀結構異質性徹底破壞了材料的局部力學平衡，成為潛變孔洞（Creep Cavities）成核與微裂紋擴展的溫床²。本報告旨在透過深度的學術分析，探討 P91/P22 異質接合界面的脫碳層演變動力學，詳述碳元素在熔合線附近的擴散機制與微觀結構特徵。此外，本研究將結合連續損傷力學（Continuum Damage Mechanics, CDM）的 Kachanov-Rabotnov 損傷耦合模型，剖析高溫潛變斷裂的深層機制，並為異質接合件的潛變壽命預測提供嚴謹的理論框架與工程評估方案。

二、 P91/P22 熔合線之碳原子擴散驅動力與熱力學機制

要理解脫碳層的形成，必須先從熱力學的源頭著手。碳元素在異質金屬接合處的遷移並非單純依賴於濃度梯度，而是受控於熱力學化學勢（Chemical Potential）與碳活性（Thermodynamic Carbon Activity, a_C）的空間分佈⁷。在 P91/P22 系統中，合金元素的分布不均主導了擴散的方向與速率。

2.1 化學勢驅動與碳活性梯度

根據 CALPHAD（Calculation of Phase Diagrams）熱力學模型的計算，P91 鋼中高達約 9% 的鉻（Cr）以及微量的鉬（Mo）與釩（V）等強碳化物形成元素，會大幅降低基體中碳原子的化學勢與活性²。相對地，P22 鋼中鉻含量僅約 2.25%，其碳活性相對較高。即使在銲接完成的初始狀態下，兩側的總體碳濃度可能相近（例如 P91 含 0.11 wt.% 碳，P22 銲材含 0.07 wt.% 碳），鉻含量的巨大落差仍會在熔合線上建立極其陡峭的碳活性梯度⁸。

碳的巨觀擴散通量（Flux, J_C）可以利用修正後的 Fick 第一定律來描述，該定律將傳統的濃度梯度驅動力轉換為更精確的碳活性梯度驅動力⁷：

J_C=-D_C(T)×(da_C/dx)

在此方程式中，J_C 代表碳擴散通量，其單位為 mol/m²/s，正值表示碳元素流向高鉻銲縫金屬或 P91 母材；D_C(T) 為取決於絕對溫度 T 的碳擴散係數（m²/s）；da_C/dx 則是橫跨熔合線的碳活性梯度¹¹。碳的擴散係數 D_C(T)  高度依賴於溫度，並遵循 Arrhenius 指數關係⁷：

D_C(T)=D₀×exp(-Q/RT)

針對碳在鐵素體（BCC 晶格結構）基體中的擴散行為，其前置因子 D₀ 約為2*10^-5 m²/s，而擴散活化能 Q 約為 84 kJ/mol¹¹。隨著溫度上升，晶格中原子的熱振動劇烈加劇，晶體結構的束縛力降低，使得碳原子的遷移率大幅提升。模擬與實驗計算顯示，當運行溫度達到 565°C 時，碳原子的擴散係數 D_C 約為 450°C 時的 10 至 100 倍¹²。這項數據確鑿地證明了碳遷移現象在溫度低於 400°C 時幾乎可以忽略不計，但在 500°C 以上的高溫服役或銲後熱處理（PWHT）期間，擴散行為將呈現指數級別的爆發性加速¹²。

2.2 DICTRA 擴散動力學模擬與「上坡擴散」現象

為精確量化多元素強烈耦合下的擴散行為，學界廣泛利用 Thermo-Calc 熱力學資料庫及其附屬的擴散模組 DICTRA 進行數值模擬⁸。DICTRA 軟體採用 Onsager 對 Fick 定律的擴展形式，用以求解多重組分系統中的擴散方程式¹⁶。在多元系統中，特定元素 k 的擴散通量可表示為：

J_k=-∑_j=1^n-1D_kjⁿ(∂c_j/∂x)

在三元或更高階的合金系統（例如 Fe-Cr-V-Mo-N-C 系統）中，擴散矩陣的非對角線元素（Off-diagonal elements, D_kj，其中k ≠ j）反映了合金元素梯度對特定目標元素擴散的交叉效應（Cross-effects）⁸。在 P91/P22 異質接合界面，鉻與鉬元素濃度的劇烈空間變化主導了這些非對角線項。這種交叉效應強大到足以反轉常規的濃度擴散機制，驅使碳原子「逆向」其自身的濃度梯度進行遷移，即從碳濃度較低的低合金區域流向碳濃度較高的高合金區域，此一反常的熱力學現象在冶金學上被稱為「上坡擴散」（Up-hill Diffusion）²。

DICTRA 理論模擬結果與電子探針微分析（EPMA）及波長色散 X 射線光譜儀（WDX）的實驗量測數據展現了高度的吻合。實驗表明，隨著熱暴露溫度的提高與時間的延長，碳濃度的兩極化現象愈發顯著。

熱處理條件	模擬 Cmax​ (增碳層)	模擬 Cmin​ (脫碳層)	實驗 Cmax​ (增碳層)	實驗 Cmin​ (脫碳層)
525°C / 8,690 小時	0.20 wt.%	0.017 wt.%	0.33 wt.%	0.030 wt.%
550°C / 11,190 小時	0.31 wt.%	0.013 wt.%	0.375 wt.%	0.015 wt.%
600°C / 15,875 小時	0.39 wt.%	0.009 wt.%	0.45 wt.%	0.010 wt.%

表 1：DICTRA 模擬與實驗量測在不同溫度及時間下 P91/P22 界面極端碳濃度之比較（資料來源綜合整理自文獻）⁷。

表 1 清楚揭示，在 600°C 下經過約 15,875 小時的長期暴露後，P91 側的增碳層最高碳濃度飆升至 0.45 wt.%，而 P22 側脫碳層的最低碳濃度則被徹底抽乾至 0.01 wt.%⁷。這證明了即便初始狀態下兩側碳濃度幾乎相等，強大的碳活性驅動力仍會無情地導致極端的化學元素重新分配。而這種化學成分在微觀尺度上的劇烈重組，勢必會引發後續晶體結構與析出相的全面演變。

三、 熔合線附近微觀結構的演變特徵

化學勢驅動下的碳元素長程遷移不僅僅是成分的變化，更引發了熔合線兩側微觀結構的劇烈相變與退化。這種被稱為碳遷移的退化機制極具隱蔽性，在製造初期與服役早期幾乎無法被常規檢測察覺，卻會在晚期引發致命破壞⁷。微觀結構的徹底改變，直接決定了異質接合件在巨觀尺度上的力學極限值與性能表現¹。

3.1 脫碳鐵素體層（CDZ）之形成與軟化機制

當碳原子大量從 P22 鋼（或成分相近之 2.25% Cr 的銲縫金屬）側遷移出後，該區域的局部碳濃度出現懸崖式下降。為了維持局部的熱力學相平衡，基體中原有的碳化物沉澱相（主要是 M₂₃C₆ 與 M7C3）被迫不穩定化，並開始重新溶解以釋放內部被鎖定的碳原子進入基體參與擴散⁸。

隨著碳化物的溶解殆盡，P22 側的熱影響區失去了極為重要的沉澱強化（Precipitation Strengthening）機制，同時也喪失了晶界釘紮（Zener Pinning）效應⁷。在高溫暴露的熱激發下，這導致了差排亞結構（Dislocation Substructures）的過度回復（Excessive Recovery），以及晶界的無限制遷移，最終引發晶粒的再結晶（Recrystallization）與異常粗化¹²。結果，在緊鄰熔合線的 P22 鋼一側，形成了一層幾乎不含任何碳化物沉澱的粗大先共析鐵素體層（Pro-eutectoid Ferrite Zone），這也就是廣為人知的「脫碳層」或「軟化區」（Soft Zone, SZ）¹。

硬度測試結果殘酷地反映了這一軟化過程帶來的破壞性後果。未受熱循環影響的 P22 母材硬度通常維持在約 192 HV 左右。然而，在經歷 PWHT 及高溫服役後，脫碳層內部的奈米硬度與巨觀屈服強度發生了斷崖式的下降，其維氏硬度可能驟降至 154 至 171 HV 的極低水準¹。此一寬度通常介於 96 μm 至 310 μm 之間的狹窄軟化區，成為了整個厚重管線系統中最脆弱的力學阿基里斯腱¹。

3.2 增碳層（CEZ）之沉澱行為與硬化特徵

與脫碳區的貧瘠形成鮮明對比，跨越熔合線進入 P91 母材或高鉻銲縫金屬的碳原子，會遭遇極高濃度的鉻、鉬、釩等碳化物形成元素。局部過飽和的碳原子立刻與這些合金元素發生強烈的化學反應，在緊鄰熔合線的高鉻側（深度通常在 0.5 至 2 mm 之間）形成「增碳層」或「硬化區」（Hard Zone, HZ）¹。

在增碳層的微觀世界中，呈現出極其緻密且擁擠的沉澱物網路。除了大量析出並異常粗化的富鉻 M₂₃C₆ 型碳化物外，由於釩與鈮的存在，還會伴隨析出高度穩定的 MX 型碳氮化物⁸。更為棘手的是，出於擴散動力學的限制以及合金元素在界面處的局部異常聚集，緊鄰熔合線的狹窄區域極易析出富鉬的 M₆C 型碳化物，以及被稱為 Laves 相的硬脆介金屬化合物（例如 Fe₂W 或 Fe₂Mo）⁸。這些過度且不均勻的碳化物沉澱使得該區域發生嚴重的沉澱硬化與脆化，其局部硬度可輕易飆升至 273 HV，在某些未經充分回火的多道銲接條件下甚至能達到 430 HV 的驚人水準¹。

區域劃分	典型微觀結構特徵	主要析出相組成	典型維氏硬度 (HV)	巨觀力學表現特徵
P22 母材	鐵素體與回火貝氏體混合組織	M23C6, M7C3	190 – 200	中等潛變強度，具延展性
脫碳層 (CDZ)	粗大先共析鐵素體，伴隨晶粒異常生長	碳化物徹底溶解，近乎無沉澱	150 – 171	極度軟化，強度急降，易變形
增碳層 (CEZ)	緻密馬氏體或高碳鐵素體網路	密集分佈之 M23C6, MX, Laves, M6C	270 – 430	脆性硬化，應力高度集中
P91 母材	均勻細緻之回火馬氏體組織	均勻彌散之 M23C6, MX 奈米微粒	200 – 250	卓越的高溫潛變抗力與韌性

表 2：P91/P22 異質接合界面微觀結構演變與力學特性總結（資料來源綜合整理自文獻）¹。

3.3 界面微觀結構的時間與溫度依存性及晶界效應

脫碳層的寬度成長動力學最初近似服從拋物線增長規律（即厚度 x 與時間的平方根√t 成正比），因為這本質上是一個受原子擴散控制的物理過程¹¹。然而，隨著時間推移至數萬小時的服役晚期，由於碳化物溶解速率的物理限制，或是因兩側熱力學碳活性梯度逐漸趨於平緩，脫碳層的生長速率常數（Rate Constant）會呈現逐漸衰減的趨勢，偏離純拋物線模型²⁴。

銲接熱輸入（Heat Input）能量與母材的初始晶粒尺寸對脫碳層的演化動力學具有決定性的影響。微觀實驗清晰地證實，晶界（Grain Boundaries）作為碳原子的「高擴散率通道」（High-diffusivity paths），在加速碳遷移過程中扮演了高速公路的角色。較大的母材初始晶粒尺寸意味著單位體積內的晶界密度較低，這會直接截斷碳流失的快速通道，從而有效縮減在 750°C 回火處理後的脫碳層最終寬度¹¹。此外，有針對性的增加銲接熱輸入能量，會導致熱影響區的冷卻速率下降與晶粒發生適度粗化，進而使得最終形成的脫碳層寬度與熱輸入之間呈現令人意外的線性遞減趨勢¹¹。

四、 高溫蠕變斷裂機制：從 Type IV 到 Type IIIa 之轉移

上述微觀組織的退化與軟硬區域的極端交替，最終將不可避免地反映在宏觀的力學失效模式上。在探討異質接合件的失效前，有必要先了解同質金屬銲接件（如 P91 連接 P91）的常規潛變行為。

在長期高溫潛變下，P91 鋼的同質銲接接頭通常失效於細晶熱影響區（Fine-Grained HAZ, FGHAZ）或臨界熱影響區（Inter-critical HAZ, IC-HAZ），學界將此種斷裂模式定義為 Type IV 裂紋⁷。Type IV 裂紋的肇因在於，銲接熱循環使該區域的峰值溫度剛好升至相變臨界點 A_C1 與A_C3 之間，這種熱衝擊不完全地破壞了原有的回火馬氏體板條結構，導致熱軟化並促使晶粒細化與碳化物異常粗化；這大幅削弱了質點強化的貢獻，使得該區域的潛變強度與破壞韌性顯著低於未受影響的母材³。

然而，在 P91/P22 的異質接合件中，由碳遷移誘發的極端力學與冶金異質性，徹底改變了損傷演化的路徑。原本應發生於 FGHAZ 的常規破壞，往往會被轉移至緊鄰熔合線的脫碳軟化區，這種獨特、受異質界面主導且發生得更早的斷裂模式，被明確分類為 Type IIIa 裂紋²¹。

4.1 應力三軸度（Stress Triaxiality）與局部應變集中

探討 Type IIIa 裂紋的核心在於理解脫碳層所承受的特殊力學邊界條件。脫碳層厚度極薄，通常僅數十至數百微米，在微觀層面上，它像三明治一樣被夾在兩個極為堅硬的區域之間：一側是因碳過飽和而硬度飆升的高鉻增碳層，另一側則是尚未嚴重脫碳的 P22 鋼母材¹。

當整個管線系統在服役中承受系統性軸向拉伸應力或因高壓蒸氣產生的環向應力（Hoop Stress）時，根據材料力學的應變協調性原理（Strain Compatibility），相鄰的各個微觀區域必須維持幾何上連續的變形。由於脫碳層的屈服強度與潛變抗力遠低於兩側材料，巨觀施加的應變會不可避免地產生劇烈集中（Strain Localization），導致軟化區被迫承受不成比例的塑性變形⁹。

與此同時，相鄰硬區（P91、增碳層）的極低變形能力會如同堅固的「鋼鐵夾具」一般，強大地約束脫碳軟化區在受拉伸時的橫向收縮趨勢（即抑制 Poisson 效應）。這種強烈的幾何約束效應在脫碳層內部產生了極高的 應力三軸度（Stress Triaxiality） 以及流體靜應力（Hydrostatic Stress）¹⁰。應力三軸度的大幅攀升徹底改變了材料的微觀損傷演化途徑：它不僅嚴格抑制了材料透過差排滑移進行延性變形的能力，更呈指數級別地加速了潛變孔洞（Creep Cavities）在晶界上的成核速率與體積膨脹速率⁸。

4.2 潛變孔洞的成核與微裂紋擴展動力學

在 Type IIIa 潛變損傷的早期生命週期中，脫碳層內部的物理損傷並不顯著。然而，當潛變壽命消耗超過 70% 至 80% 時，微觀孔洞會毫無預警地迅速成核並發生災難性的聚合¹⁰。掃描電子顯微鏡（SEM）與微觀力學分析表明，潛變孔洞極易在以下特定位置成核：

1. Laves 相與粗大碳化物之相界面：在接近熔合線處，因碳擴散與合金元素局部濃度波動而析出的 Laves 相（如 Fe2Mo）或異常粗化的 M₂₃C₆ 及 G 相，在晶界上形成了微觀應力集中的熱點。在潛變過程中，高溫晶界滑動（Grain Boundary Sliding）機制的驅動下，這些硬脆相與軟弱鐵素體基體的相容性極差，界面極易發生脫粘（Decohesion）現象，進而形成微孔洞。觀測顯示，當 Laves 相聚集生長至約4 μm 時，其周圍會出現密集的孔洞群¹⁰。
2. 純鐵素體晶界交匯處（Triple Points）：脫碳層內部缺乏碳化物沉澱物的釘紮，使得晶界滑動變得暢通無阻。當滑移的晶界遭遇三叉交匯點（Triple Points）的阻擋時，會產生高度的應力集中，最終撕裂晶界，形成楔形（Wedge-shaped）的微裂紋。

一旦微孔洞形成，高應力三軸度會迫使孔洞沿著垂直於最大主應力的方向迅速擴展並相互連結，最終沿著緊鄰熔合線的軟化帶引發巨觀斷裂。這也就是為何許多 P91/P22 異質接合件在長期低應力服役下，無法達到設計預期的 100,000 小時壽命，甚至在不到兩萬小時（約 2 年）的時間內即發生無預警災難性斷裂的根本力學與冶金原因⁸。

五、 基於連續損傷力學（CDM）之高溫潛變本構模型

鑑於 Type IIIa 裂紋涉及極端材料異質性、強烈應力重分配及高度應力三軸度，傳統依賴於時間-溫度疊加原理的 Larson-Miller 參數外推法已無法精確描述其損傷動態³¹。近年來，學術界與尖端工業界已全面轉向採用 連續損傷力學（Continuum Damage Mechanics, CDM） 作為高溫結構完整性評估的核心理論，其中又以經由 Hayhurst 修正的 Kachanov-Rabotnov (K-R) 模型最具權威性與代表性⁹。

5.1 Kachanov-Rabotnov 損傷耦合模型之理論推導

K-R 模型體系的核心哲學在於引入一個無因次（Dimensionless）的標量損傷變量ω，用以量化材料內部不斷累積的微觀物理缺陷（如差排糾纏、微裂紋、潛變孔洞）。該變量的定義域從 ω=0（代表材料處於初始無損狀態）至ω=1（或達到材料的臨界損傷破壞值ω_c，代表巨觀斷裂）³⁴。

模型將經典的 Norton-Bailey 穩態潛變方程式與損傷演化率深度耦合，建立起能夠描述潛變三個階段（特別是第三階段加速潛變）的本構方程組：

等效潛變應變率方程式（Equivalent Creep Strain Rate Equation）：

ε ̇_cr=B(σ/(1-ω))ⁿ

損傷累積演化率方程式（Damage Evolution Rate Equation）：

ω ̇=D σ^χ/(1-ω)^ϕ

在上述公式中，B、n、D、χ 與 ϕ 均為高度依賴於測試溫度的材料常數²⁶。公式中引入的項次 σ/(1-ω)定義了力學上的「有效應力」（Effective Stress），它精準地反映了物理現實：隨著微孔洞的成核與生長，材料能夠有效承載負載的淨截面積不斷減少，導致局部真實應力的被動提升³⁵。該方程組能完美捕捉到材料進入「第三階段潛變（Tertiary Creep）」時，因微觀損傷累積導致巨觀變形速率呈指數級上升的非線性行為³³。

5.2 多軸應力狀態下的破壞準則與 Hayhurst 修正

由於 P91/P22 異質銲接處的破壞機制高度依賴局部發展出的應力三軸度，因此必須將上述單軸拉伸推導出的模型擴展至複雜的多軸應力（Multi-axial Stress）狀態。Hayhurst 對 K-R 模型進行了著名的擴展修正，提出多軸狀態下的破壞行為實際上受控於最大主應力（Maximum Principal Stress, σ₁）、Von Mises 等效應力（σ_vM）以及流體靜應力（Hydrostatic Stress, J₁）的線性組合形式，稱之為等效斷裂應力（Equivalent Rupture Stress, σ_eq）³²：

σ_eq=ασ₁+βσ_vM+(1-α-β) J₁

透過賦予材料特定的權重係數α 與β，研究人員能夠精準調校模型對於拉伸應力與剪切變形的敏感度。在此多軸框架下，針對界面脫碳層的極端異質厚度問題，最新的研究更進一步將脫碳層直接視為一個平面損傷區（Planar Damage Zone）導入有限元素（Finite Element, FE）網路中進行網格化處理，並結合牽引力-分離（Traction-Separation）法則與物理層面的孔洞生長模型，以精確捕捉局部混合模式（Mode Mixity）下的破壞行為與裂紋擴展路徑⁹。

5.3 整合 Wilshire 與雙曲正弦（Sinh）模型之優化策略

儘管 K-R 模型在處理損傷演化與多軸應力方面表現卓越，但學界發現其材料參數對應力的依賴性過於剛性。在跨越寬廣應力範圍（從實驗室的高應力加速測試外推至電廠實際運行的低應力條件）進行外推時，單純的 K-R 模型可能產生不容忽視的預測誤差³¹。因此，當代的預測技術常將 K-R 模型與基於更深刻物理機制的 Wilshire 方程式 或 雙曲正弦（Sinh）模型 進行深度整合³¹。

Wilshire 方程式摒棄了單純的應力擬合，轉而利用材料的極限抗拉強度（Ultimate Tensile Strength, σ_TS）進行應力的正規化處理，並明確引入了潛變活化能（Q_c），其破壞壽命（t_f）表達形式如下³⁷：

σ/σ_TS =exp{-k₁ [t_f exp(-Q_c/RT) ]^u }

透過將 Wilshire 模型中極為明確的應力與溫度相依性，無縫整合入 K-R 模型的連續損傷演化機制中（學界將此結合稱為 WCS 模型），分析人員得以消除單一模型的缺陷。實驗證明，WCS 模型能更精確地外推 P91 等高鉻鋼在 100,000 小時甚至更長運行時間下的真實潛變變形軌跡、最小潛變應變率與剩餘壽命⁹。

六、 異質接合件剩餘壽命預測與工程優化策略

掌握了基於連續損傷力學（CDM）的數值預測工具後，工程界得以將理論應用於實際組件的壽命評估與製程優化。將 K-R 等效損傷模型及其變體編寫為使用者定義材料副程式（User-defined Material Subroutine, UMAT），並載入 Abaqus 等商用有限元素軟體中執行計算，已成為目前評估 DMWs 潛變壽命與制定檢修計畫的標準學術與工業流程²⁶。

6.1 有限元素分析與應力重分配效應

在建立有限元素數值模型時，為求高度擬真，必須根據實際微觀結構的量測結果，將接合件細分為 P91 母材、P22 母材、銲縫金屬、極薄的脫碳軟化區（CDZ）、增碳硬化區（CEZ）以及各個熱影響區子區域（如 FGHAZ, CGHAZ），並為這些微小區域指派經過獨立測試取得的潛變本構參數⁹。

數值模擬的結果揭示了接合件內部極其動態且危險的演變過程：在組件投入服役的潛變初期，系統的負載應力主要由剛度與潛變抗力較高的 P91 母材與銲縫金屬所承擔。然而，隨著高溫運行的時間推移，應力發生了劇烈的空間重分配（Stress Redistribution）。較弱的脫碳層與 FGHAZ 由於發生了較大的潛變應變而快速卸載（Stress Relaxation），但受限於兩側剛性區域的變形約束，巨觀拉伸應力迅速轉化為其內部的應力三軸度並急遽攀升²⁶。損傷力學的數值計算明確指出，隨著 ω 值在軟化區的累積，最大主應力與最大等效潛變應變最終會不可逆地匯聚於脫碳層（或 P91 的 FGHAZ，取決於局部厚度比例與銲縫強度的匹配度），這與金相實驗觀察到的 Type IIIa 或 Type IV 破壞位置取得了完美的理論與實務吻合²⁶。

6.2 銲接工法與冶金設計之最佳化策略

基於前述脫碳層演變機制的深刻理解與 CDM 數值預測的指導，學界與工業界針對 P91/P22 異質接合的痛點，提出了一系列先進的工程優化與防護策略：

1. 填充金屬（Filler Metal）的冶金選擇： 早期工程中常採用與 P91 匹配的高鉻銲材（如 E9015-B9）或與 P22 匹配的銲材（如 ER90S-B3）。然而，這兩種選擇均無法避免熔合線上產生巨大的鉻濃度梯度與劇烈的碳擴散²。目前，國際規範與最新研究廣泛強烈推薦使用 鎳基超合金銲材（如 ERNiCrMo-3 或 Inconel 82/182 系列） 作為過渡層或直接填充金屬²。在鎳基合金的 FCC 晶格結構中，碳原子的擴散率極低，且鎳元素本身會改變局部的熱力學活度，大幅削弱跨越熔合線的碳活性梯度。此舉能從根本上顯著抑制脫碳層的成核與生長，同時鎳基合金介於兩者之間的 CTE 特性，也能有效緩解冷熱循環帶來的疲勞熱應力²。
2. 先進銲接製程與溝槽設計（Groove Design）： 在銲接技術方面，引入 活性劑鎢極氬弧銲（Activated TIG, A-TIG） 成為新興趨勢。透過在銲道表面塗佈 MoO₃ 或 SiO₂ 等活性通量（Fluxes），不僅能改變電弧形貌與熔池表面張力梯度以增加熔深，更能有效縮減 PWHT 後碳增強/脫碳區域的寬度⁴⁰。此外，有限元素模擬證實，較小角度的傳統 V 型溝槽會加劇 FGHAZ 內的應力三軸度與約束效應，導致潛變損傷加速累積⁴²。若將設計改為 階梯式溝槽（Stepped Groove），能透過幾何形狀有效偏轉潛變裂紋的傳播路徑，使其被迫遠離脆弱的 HAZ 界面，被引導至潛變抗力較高的母材區域，從而顯著延長組件的整體耐久壽命³⁸。
3. 銲後熱處理（PWHT）溫度的精確調控： 對於含有馬氏體結構的 P91 鋼而言，嚴格的 PWHT 對於將脆性的淬火馬氏體轉變為堅韌的回火馬氏體並恢復衝擊韌性是絕對不可或缺的（通常需保溫在 730°C 至 760°C 之間）²。然而，這正是誘發並加速碳遷移的最危險熱區間。工程製造上必須在「充分恢復 P91 韌性」與「抑制界面脫碳層過度生長」之間取得極為精確的熱力學妥協。根據 ASME 鍋爐及壓力容器規範的嚴格指導，在異質金屬接合中，PWHT 程序應以要求更嚴格的高合金端（P91，目標約 760°C）作為控制基準，但其上限溫度絕對不能超過低合金端的 Ac1 臨界相變溫度，以免徹底破壞 P22 的微觀結構並引發無可挽回的大規模碳流失²⁰。

七、 結論

綜合上述熱力學、微觀力學與數值模擬的深度探討，P91 與 P22 異質接合件作為先進火力發電廠中連接不同溫區的關鍵承壓動脈，其高溫潛變斷裂機制不僅受到巨觀系統負載的外部影響，更深受微觀冶金演變的內部控制。本報告歸納出以下核心科學洞見：

1. 熱力學活性驅動之反常碳擴散：鉻濃度的巨大差異徹底改變了材料內部的碳化學勢分佈。化學勢梯度驅使碳元素產生反抗濃度梯度的「上坡擴散」。碳原子從 P22 側向 P91 側的單向、持續遷移，是造成界面微觀結構異質化與退化的最根本驅動力。
2. 「脫碳層」與「增碳層」的力學極化效應：碳原子的流動引發了碳化物的溶解與異常沉澱，導致了劇烈且隱蔽的軟硬交替。P22 側的脫碳鐵素體層因喪失碳化物沉澱強化與晶粒長大而極度軟化（硬度降至約 150 HV）；而 P91/WM 側則因過飽和析出物密集生成而嚴重硬脆化（硬度飆升至 400 HV 以上）。
3. 應力三軸度主導之 Type IIIa 潛變破壞轉換：極端且微觀的軟硬不匹配在軟化的脫碳層內引發了高度集中的應力三軸度，從力學上嚴格抑制了鐵素體的延性變形能力，並促使潛變微孔洞在粗化的 Laves 相、大型碳化物界面及晶界三叉點上快速成核與聚合。這種微觀機制導致原本應發生於 P91 FGHAZ 的常規 Type IV 裂紋，提早轉變為壽命更短、更具災難性的 Type IIIa 界面失效。
4. CDM 本構模型的不可替代性與預測價值：結合 Kachanov-Rabotnov 連續損傷力學、Wilshire 方程式與有限元素分析的綜合數值預測技術，能真實反映異質組件在長期服役中的應力動態重分配與孔洞損傷的非線性指數累積過程。該模型體系是精確預測異質接合件剩餘壽命、確保電廠安全不可或缺的理論工具。

展望未來，在設計使用壽命更長、運行參數更高的新一代超超臨界電廠時，工業界應積極並強制導入鎳基合金等低碳擴散率填充材料，並配合階梯式坡口與 A-TIG 等先進製造工法。更重要的是，必須在管線設計階段，透過 DICTRA 擴散模擬與 CDM 有限元素計算的深度耦合，提前量化脫碳層的演化速率與三軸應力累積量，方能從根本上遏止異質金屬接合件的早期潛變斷裂，保障龐大能源基礎設施的絕對安全與穩定運行。
