不銹鋼管在土壤介質環境下銲接與腐蝕之風險防護策略深度分析 (Welding and Corrosion of Stainless Steel Pipes in Soil Media: An In-Depth Analysis of Risk Mitigation Strategies)

/ Uncategorized / 作者:

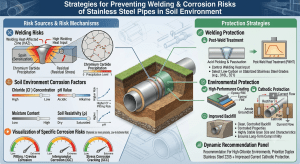

前言

不銹鋼管材憑藉其優異的機械強度與表面自生之緻密富鉻鈍化膜（Passive Film），在給排水系統、石化工業、天然氣輸送及地下深層管線工程中扮演著不可或缺的角色。在中華民國國家標準中，諸如 CNS 13392（一般配管用不銹鋼鋼管）、CNS 6331（配管用不銹鋼鋼管）、CNS 13517（配管用銲接大口徑不銹鋼鋼管）以及 CNS 13206（涵蓋不銹鋼材料應用於人孔踏步及接頭）等規範，皆對管材的化學成分與機械性質奠定了嚴格的基礎1。然而，工程實務中常見的誤區在於過度信任「不銹」二字，忽視了土壤作為一種高度非均質、富含多相電解質與複雜微生物群落的介質，對金屬材料會構成極為嚴峻的挑戰。

當不銹鋼管線於現場進行銲接施工時，高溫熱循環會無可避免地破壞局部的微觀冶金組織與表面化學狀態，使銲道及其熱影響區（Heat-Affected Zone, HAZ）成為整條管線中最脆弱的防線4。本報告將以電化學、冶金學與微生物學的跨學科視角，首先深度剖析不銹鋼管在土壤介質中的腐蝕熱力學與動力學機制，接著探討銲接帶來的材料劣化風險，最終依據國際主流標準（如 NACE SP0169、ISO 15589-1、ASTM A380），提出涵蓋冶金控制、表面處理與陰極防護（Cathodic Protection, CP）之全生命週期防護策略。

一、 埋地不銹鋼管之土壤腐蝕機制與微觀動力學

要制定有效的防護策略，首要之務在於理解土壤環境的侵蝕本質。土壤腐蝕本質上為一受限於多孔隙介質中的電化學過程，其破壞力取決於土壤的物理化學性質（如含水量、透氣性、pH 值、導電度與可溶性鹽類）及生物活性的動態交錯作用。不銹鋼的耐蝕性完全仰賴於厚度僅數奈米的富鉻氧化膜，一旦此鈍化膜在特定土壤條件下發生破裂且喪失自修復能力，極易誘發深度的局部腐蝕6。

1.1 物理化學環境與局部腐蝕動力學

在地下管線環境中，最常見的物理化學破壞形式為孔蝕（Pitting Corrosion）與差異通氣腐蝕。土壤中游離的氯離子（ Cl–）是誘發孔蝕的關鍵侵蝕性陰離子。氯離子具有極小的離子半徑與強大的穿透力，能夠優先吸附於鈍化膜的薄弱點（如夾雜物、晶界或機械損傷處），並與晶格中的金屬陽離子發生反應，形成高溶解度的金屬絡合物，從而造成局部金屬的快速溶解4。

在微觀層面上，孔蝕的發展階段可由一維傳輸模型（One-dimensional transport model）加以精確描述。當初始蝕孔形成後，孔洞內部金屬持續溶解產生大量金屬陽離子（如Fe2+ 、Cr3+），發生水解反應導致孔內局部 pH 值急遽下降。為了維持孔內的電中性，外部土壤中的氯離子會透過孔口的陰離子選擇性鐵鏽膜（Anion-selective rust membrane）持續向孔內遷移。這種由固定電荷產生的唐南電位（Donnan potential）效應，不僅加速了氯離子的富集，更阻礙了孔內高腐蝕性酸液的稀釋9。這種自催化機制（Autocatalytic effect）使得孔蝕即使在低於常規再鈍化極限值的施加電位下，依然能穩定擴展，對管壁厚度造成毀滅性的穿透破壞4。

此外，除了微觀的離子聚集，巨觀環境的土壤壓實度異質性會導致氧氣擴散速率的不均勻。例如，管線底部若位於富含水分或黏土的壓實區，氧氣供應匱乏；而管線頂部若接觸較為疏鬆的砂質回填土，則氧氣充足。這種氧氣濃度的差異會在管線表面形成巨觀的「差異通氣電池（Differential Aeration Cell）」。缺氧區被迫成為陽極，發生金屬溶解反應（ Fe→Fe2++2e–）；富氧區則成為陰極，進行氧還原反應（O2+2H2O+4e–→4OH–）10。此機制充分解釋了為何漏水或穿孔事件頻繁發生於管線的底部或與壓實不良土壤接觸之區域。

1.2 微生物誘導腐蝕（MIC）之多重機制

除上述物理化學機制外，土壤中複雜的生物群落亦是驅動局部腐蝕的另一關鍵因素。微生物誘導腐蝕（Microbiologically Influenced Corrosion, MIC）約佔工業地下金屬管線腐蝕失效總成本的 20%，其威脅程度在複雜土壤環境中往往超越純粹的物理化學腐蝕12。土壤中參與不銹鋼 MIC 的主要微生物群落可分為厭氧與好氧兩大類，它們透過形成生物膜（Biofilm）與分泌胞外聚合物（Extracellular Polymeric Substances, EPS）來改變金屬表面的局部微環境14。

硫酸鹽還原菌（Sulfate-Reducing Bacteria, SRB）是厭氧環境中最具破壞力的微生物。SRB 能夠在 pH 值 4.0 至 8.0、溫度 10°C 至 40°C 的寬廣範圍內存活，並在剝離的防蝕塗層下方或積水深層土壤中大量繁殖12。SRB 引發腐蝕的機制包含陰極去極化理論（CDT）、腐蝕性代謝物理論（CMT）以及直接電子傳遞理論（DETT）14。研究指出，SRB 體內的氫化酶（Hydrogenase）能利用金屬陰極表面的原子氫作為電子供體以獲取生長能量，從而移除分子氫，導致陰極去極化並加速陽極金屬的溶解12。

更有甚者，SRB 的活性與土壤中的氯離子濃度存在顯著的非線性協同效應。實驗數據顯示，當土壤中氯離子濃度低於 0.5wt% 時，SRB 的數量隨氯離子濃度急劇增加；而當氯離子濃度達到 1.0wt% 時，帶有 SRB 接種的 403 不銹鋼腐蝕速率及最大孔蝕深度達到絕對峰值16。電化學阻抗光譜（EIS）分析進一步證實，在 SRB 參與的孔蝕過程中，等效電路從單一電容迴路轉變為雙層電容迴路，顯示生物膜及硫化物代謝產物（如硫化氫與硫化鐵）在金屬表面形成了具有高電荷轉移能力的腐蝕產物層，大幅增加了不銹鋼的孔蝕敏感性17。針對此類威脅，工程上常需引入如戊二醛（Glutaraldehyde）等高效殺菌劑。研究證實，添加 100 ppm 的戊二醛即可有效控制 X80 管線鋼及不銹鋼表面由 SRB 引起的孔蝕損害，顯著降低 SRB 細胞數量與整體腐蝕速率13。

另一方面，在好氧或微好氧環境中，鐵氧化菌（IOB）與錳氧化菌（MnOB）對不銹鋼的威脅同樣不容小覷。這類金屬氧化細菌會在不銹鋼表面附著，將水或土壤中的低價鐵、錳離子氧化並沉積為巨觀的鐵/錳氧化物、氫氧化物或羥基氧化物沉積層18。這些無機與生物複合沉積層不僅阻礙了氧氣的均勻擴散，加劇差異通氣電池效應，更致命的是，它們會引發不銹鋼開路電位的顯著貴化（Ennoblement）。這種電位貴化現象會使材料的靜態電位逼近甚至超越其孔蝕擊穿電位，進而自發性地誘發並加速孔蝕的發展19。

二、 銲接熱循環導致之冶金劣化與晶界腐蝕風險

前述的土壤環境因素固然嚴峻，但若僅作用於完好無損的不銹鋼母材表面，其破壞進程通常較為緩慢。然而，管線安裝時的銲接工法往往會成為腐蝕發生的突破口。為確保接頭的密封性與結構強度，現場通常採用鎢極氬弧銲（GTAW）進行打底，並以手工電弧銲（SMAW）進行填充與蓋面5。由於不銹鋼對熱輸入極為敏感，銲接高溫熱循環會對金屬的微觀組織結構及表面狀態造成不可逆的冶金劣化，使其在土壤介質中門戶大開15。

2.1 敏化作用與碳化鉻的析出動力學

在微觀組織層面，以廣泛應用於水利工程與一般工業的奧氏體不銹鋼（如 304 及 316 鋼種）為例，在銲接過程中，緊鄰熔合線的熱影響區會不可避免地經歷 425°C 至 815°C 的危險溫度區間。在此區間內，固溶於奧氏體基體中的過飽和碳原子會獲得足夠的熱能，沿著晶界（Grain boundaries）快速擴散，並與晶界附近的鉻原子結合，析出富鉻的碳化物（主要為Cr23C6）4。

由於鉻原子的體積較大，其在晶格內的擴散速率遠低於碳原子，無法及時從晶粒內部補充至晶界。這導致緊鄰晶界的區域其鉻含量急劇下降，形成所謂的「貧鉻區（Chromium-depleted zone）」。當貧鉻區內的鉻含量低於維持不銹鋼鈍化狀態所需的臨界值（約 12%）時，該區域的耐蝕能力便會完全喪失20。在具備導電性的土壤電解質中，狹窄且活潑的貧鉻區成為腐蝕陽極，而周圍龐大且維持鈍態的晶粒主體則成為陰極，兩者之間形成具有巨大面積比的強烈伽凡尼電池（Galvanic Cell）。這種強大的電化學驅動力會導致晶界網絡被迅速且選擇性地深度溶解，引發晶界腐蝕（Intergranular Corrosion），嚴重時甚至會導致晶粒脫落與管線結構的災難性脆斷13。

為了精確評估與防範此一風險，工程界與冶金領域廣泛依賴 ASTM A262 規範進行不銹鋼晶界腐蝕敏感性測試。該規範提供了一系列嚴謹的化學與電化學檢驗程序，以應對不同鋼種與腐蝕環境的需求。

測試方法 (ASTM A262) 測試介質與操作條件 主要檢測目的與適用範圍 判定基準與特徵
Practice A

(草酸蝕刻測試)

 10wt% 草酸溶液，室溫電解蝕刻 1.5 分鐘。 作為初步篩選工具，快速評估微觀結構是否發生敏化，適用於後續測試前之篩選。 碳化鉻優先溶解形成溝槽；若無碳化物，則因晶粒取向差異形成階梯結構（Step structure）。
Practice B

(硫酸鐵-硫酸測試)

 沸騰之 50wt% H2 SO4 + 2.5wt% 硫酸鐵溶液，持續浸泡 120 小時。 定量評估奧氏體不銹鋼對晶界侵蝕的整體敏感性。 計算測試前後的質量損失，推導腐蝕速率。
Practice C

(硝酸測試/Huey Test)

 沸騰之 65wt% 硝酸溶液，進行五個 48 小時循環。 檢測與碳化鉻及 Sigma (σ) 相沉澱相關的快速晶界腐蝕敏感性（適用於含鉬或穩定化鋼種如 321, 347）。 分別計算每一循環的腐蝕速率並取五次平均值。
Practice E

(銅-硫酸銅-16%硫酸測試)

 試片嵌入銅屑，浸入沸騰 6wt% 硫酸銅 + 16wt% 硫酸溶液中 24 小時。 評估因碳化鉻析出導致之晶界腐蝕，廣泛用於現代雙相鋼（如 SAF 2507）及穩定化合金之驗證。 試驗後以等同試片厚度之心軸將試片彎曲 180°，於低倍顯微鏡下觀察是否產生微裂紋。

資料來源統整自 ASTM A262 測試標準文獻20

2.2 表面氧化皮、銲渣與游離鐵的危害

除了內部微觀組織的劣化，銲接高溫亦會使不銹鋼外部表面發生劇烈的氧化反應。在高溫下生成的氧化物（俗稱氧化皮或熱著色，Heat tint）有別於常溫下自發生成的緻密Cr2O3 鈍化膜，其主要成分多為疏鬆、多孔且富含鐵的氧化物（如Fe2O3、磁鐵礦等）。這些厚重的氧化皮不僅無法提供防護，其本身還會因體積膨脹而在表面產生微觀裂紋，成為氯離子等侵蝕性介質滲透的捷徑7。

不僅如此，施工過程中產生的銲接飛濺、銲渣、使用碳鋼鋼絲刷清理時殘留的鐵屑，以及打磨過程嵌入表面的游離鐵（Free iron），皆會嚴重破壞表面的均勻性。游離鐵在潮濕的土壤環境中會迅速生鏽，形成的鐵鏽體積膨脹，進一步撕裂底層脆弱的鈍化膜。業界統計數據表明，高達 65% 的雙相不銹鋼早期失效，其根本原因皆可追溯至表面處理不當所遺留的污染7。這些物理與化學缺陷，共同構成了土壤腐蝕萌生與擴展的完美溫床。

三、 表面修復與鈍化工法：ASTM A380/A967 規範之實踐

面對銲接造成的必然劣化，若不加以人為干預與修復，管線在土壤中將迅速失效。要徹底消除銲接所帶來的腐蝕隱患，恢復不銹鋼管線的原有耐蝕能力，必須在施工後執行嚴格的表面處理程序，將氧化皮、貧鉻層及游離鐵完全移除。此一關鍵工序主要受 ASTM A380（不銹鋼零件、設備和系統的清洗、除垢和鈍化標準實踐）與 ASTM A967（不銹鋼零件化學鈍化處理標準規範）所指導6。兩者的差異在於，ASTM A380 提供了從初步清潔、酸洗除垢到最終鈍化的完整操作指南，涵蓋了銲縫準備的每一個環節；而 ASTM A967 則更聚焦於鈍化階段的化學配方與檢測標準7。

3.1 深度酸洗（Pickling）的化學機制

修復的首部曲是酸洗。酸洗是一項激烈的化學清洗過程，其目的在於利用強酸的腐蝕力，強制剝離銲接產生的高溫氧化皮，並溶解掉底層已經發生敏化或貧鉻的金屬層，使底層純淨且鉻含量正常的新鮮金屬重新暴露7。

工業上針對不銹鋼銲縫的酸洗，最常採用硝酸（HNO3）與氫氟酸（HF）的混合溶液。氫氟酸具有極強的絡合能力，能有效溶解富矽的銲渣與頑固的氧化皮；硝酸則作為強氧化劑，輔助金屬的溶解並控制反應速率。酸洗過程中的核心化學反應方程式如下：

  • 溶解氧化鐵：Fe2O3+6HCl→2FeCl3+3H2O （若使用鹽酸體系）
  • 溶解氧化鉻：Cr2O3+6HNO3→2Cr(NO3 )3+3H2O 30

酸洗操作的參數控制至關重要。ASTM A380 指出，酸洗時間必須根據不銹鋼的鋼種與溫度進行動態調整。例如，標準的 304 不銹鋼在室溫下約需 1 小時，而耐蝕性極高的超級雙相不銹鋼（Super Duplex）可能需要長達 36 小時以上的處理時間。提高溫度可加速酸洗進程，但若時間過長，強酸將會對 304 不銹鋼表面造成過度腐蝕與損傷（Over-pickling），導致表面變得粗糙斑駁，反而增加未來的腐蝕風險。此外，針對存在氫脆化風險的高強度不銹鋼合金，酸洗後可能需要進行烘烤除氫處理（Baking）30。

3.2 溫和鈍化（Passivation）與最終沖洗

酸洗完成後，雖然移除了劣化層使表面恢復純淨，但金屬仍處於化學活性極高的狀態，此時必須立即進入鈍化程序。鈍化的目的並非「去除」大量金屬，而是使用較為溫和的氧化性酸類，精準地溶解掉表面殘餘的外源性游離鐵（Exogenous iron），同時提供充足的氧原子，促進金屬表面自發性地生長出一層均勻、緻密且富含鉻的保護性氧化膜（主要為Cr2O3 ），從而將表面狀態由「活性」轉化為「鈍態」6。

傳統上，硝酸溶液一直是鈍化步驟的首選；然而，近年來出於對環境保護、操作安全以及避免有害氮氧化物（NOx）排放的考量，檸檬酸（Citric acid）鈍化逐漸成為主流。根據 ASTM A380 與 A967 規範，使用 4-10wt% 的檸檬酸溶液在特定溫度下處理 20 至 30 分鐘，檸檬酸分子能夠與表面的游離鐵發生螯合反應，形成高度水溶性的檸檬酸鐵絡合物而被輕易洗去，同時完全不損傷已生成的氧化膜，完美保留了工廠加工的幾何公差與外觀質感16。

處理階段 核心目的 化學藥劑選型 表面微觀變化 關鍵注意事項
酸洗

(Pickling)

 剝離銲渣、熱著色氧化皮、貧鉻層及表面嚴重鐵污染。 氫氟酸與硝酸之混合強酸。 產生均勻之啞光/霧面效果，改變表面微觀粗糙度。 需嚴格控制時間與溫度以防過度腐蝕；氫氟酸具極高毒性，需完善防護。
鈍化

(Passivation)

 精準移除微量游離鐵，加速緻密富鉻氧化膜之生成。 溫和的硝酸溶液或 4-10wt% 檸檬酸溶液。 不改變金屬外觀、尺寸與幾何公差。 檸檬酸配方環保性佳，適用於醫療與給水系統。

表格彙整自 ASTM A380 及 A967 表面處理規範7

去離子水沖洗之重要性： 在鈍化或酸洗程序結束後，最後的沖洗步驟絕對不容忽視。ASTM A380 強烈建議必須使用去離子水（Deionized water）進行最終沖洗。若使用含有微量氯離子或其他雜質的普通自來水，這些離子會再次沉積於剛剛形成、尚不穩定的鈍化膜上，引發二次污染，徹底抹殺前述化學處理的防護成果30。處理後的表面應利用鐵氰化鉀測試（Ferroxyl test）、硫酸銅測試（Copper sulfate test）或水破測試（Water break test）進行嚴格驗證，確保無任何游離鐵殘留7。

四、 陰極防護系統（CP）之精準設計與國際標準

儘管藉由化學修復工法能讓不銹鋼表面恢復甚至超越原有的鈍化能力，但在土壤這種包含無數未知變數的長效服役環境中，外加塗層（Coating）的老化與不可避免的機械破損依然是常態。因此，採用陰極防護（Cathodic Protection）作為主動防禦的最後一道防線，與表面修復相輔相成，至關重要19。

陰極防護的原理是基於電化學熱力學，透過外部直流電源向受保護的金屬結構源源不絕地供應電子，迫使金屬整體的電位向負方向偏移（陰極極化）。當電位低於金屬的平衡電位時，陽極溶解反應（Fe→Fe2++2e–）將受到完全抑制，金屬進入熱力學免疫區（Immunity condition）34。同時，陰極表面的還原反應（如氧還原）會產生氫氧根離子（OH–），促使金屬-土壤介面發生局部鹼化，這在化學上亦有助於鈍化膜的穩定19。

4.1 陰極防護系統之分類與設計參數

陰極防護系統主要分為兩大類：犧牲陽極法（Galvanic/Sacrificial CP）與外加電流法（Impressed Current CP, ICCP）19。

犧牲陽極法利用伽凡尼電位序中比不銹鋼更活躍的金屬（如鎂、鋅或鋁合金）作為陽極，兩者透過導線連接構成宏觀原電池。活躍金屬優先腐蝕並釋放電子以保護不銹鋼。此方法無需外部電源，適用於小口徑、短距離或塗層極佳的管線36。

陽極材料 開路電位

(vs. Cu/CuSO4)

 理論容量 (Ah/kg) 電流效率 適用環境特徵
高純度鎂 (Magnesium) -1.70 V 至 -1.75 V 1100 ~ 1290 50% 高電阻率土壤，驅動電壓大。
鋅合金 (Zinc) -1.10 V 780 90% 低電阻率土壤或海水，效率極高。
鋁合金 (Aluminum) -1.00 V 至 -1.10 V 2800 85% 氯離子含量高的海洋或沿海土壤環境。

資料來源：陰極防護工程參數分析19

相較之下，外加電流法（ICCP）則利用整流器將交流電轉換為直流電，透過惰性陽極（如混合金屬氧化物 MMO、高矽鑄鐵 HSCI 或石墨）將電流注入土壤中。其系統容量龐大，適用於長距離、大口徑或處於高腐蝕性/高雜散電流區域的管線網絡19。ICCP 系統的設計涉及精密的工程計算，例如電流需求量公式I=A×i×(1-CE/100)（其中 A 為表面積，i 為電流密度設計值，CE 為塗層效率），以及陽極壽命公式 L=(W×U)/(C×I)（W 為陽極重量，U 為利用率，C 為消耗率）39。為降低陽極接地床與土壤的接觸電阻，必須回填特殊的導電填料，如含有 76.66% 固定碳的焦炭粉（Coke breeze）或石膏/膨潤土混合物11。

4.2 不銹鋼保護電位基準之嚴格界定：NACE SP0169 與 ISO 15589-1

在實施陰極防護時，保護電位的設定是最核心的成敗關鍵。工程界最權威的兩大規範為 NACE SP0169（控制地下或浸沒金屬管線外部腐蝕的標準實踐）與 ISO 15589-1（石油和天然氣工業-管線運輸系統陰極防護-第1部分：陸上管線）40。

傳統上，針對碳鋼管線，兩大標準皆將 -0.85V（相對於銅/硫酸銅參考電極 CSE）設定為達成充分保護的基準電位34。然而，不銹鋼的電化學行為與碳鋼迥異，其自然開路電位較高（通常在 -0.10V 至 -0.50V 之間，視鈍化狀態而定）。若將不銹鋼強行極化至 -0.85V 以下，不僅是不必要的能源浪費，更會帶來嚴重的副作用。

根據 NACE SP0169、ISO 15589-1 以及多項海洋與土壤腐蝕實證研究，不銹鋼的最佳保護電位區間被嚴格界定在 -0.50V 至 -0.70V CSE 之間19。在這個電位區間內，不銹鋼足以免於點腐蝕與縫隙腐蝕的侵襲。若施加的陰極極化過大，使電位跌破 -1.10V 至 -1.20V CSE，系統將進入危險的「過保護（Overprotection）」狀態43。在過保護下，陰極表面會發生劇烈的氫氣析出反應（Hydrogen evolution），這不僅會導致防蝕塗層因氫氣鼓泡而發生陰極剝離（Cathodic Disbondment），游離的氫原子更可能滲透進金屬晶格內部，誘發高強度不銹鋼或銲接熱影響區的氫脆化（Hydrogen Embrittlement），導致管線在毫無徵兆的情況下發生災難性的脆性斷裂43。

4.3 消除 IR 壓降與 100mV 極化衰減準則

在土壤這種具有顯著電阻率的介質中進行電位量測時，儀器讀取的「通電電位（ON Potential）」包含了保護電流流經土壤與塗層孔隙所產生的歐姆壓降（IR Drop, U=I×R），這會造成保護狀態被嚴重高估的假象43。因此，NACE SP0169 與 ISO 15589-1 皆強制要求，必須量測「斷電電位（Instant-Off Potential, EIR-free）」。量測方法是在短暫切斷防護電流的瞬間（通常在 200 至 500 毫秒內，待電壓尖峰消散後），讀取尚未發生去極化的真實介面電位，以此作為評估腐蝕風險的唯一可靠指標34。

此外，針對某些受制於環境或雜散電流干擾而難以準確測量 EIR-free 的複雜系統，NACE SP0169 提出了輔助性的「100mV 極化準則」。該準則要求測量切斷電流後的「極化衰減（Polarization Decay）」：若管線在斷電一段時間後，其電位衰減量（去極化幅度）大於或等於 100mV，即證明結構表面已累積了足夠的極化效應，防護處於有效狀態43。

4.4 交流干擾（AC Interference）與接地系統之伽凡尼衝突

除了設定正確的保護電位，防護系統還需應對外部環境的電磁干擾。現代埋地管線經常與高壓輸電系統（HVTL）或交流高鐵牽引系統平行敷設，這使得交流電干擾成為 CP 系統面臨的重大挑戰。研究表明，在交流干擾下，傳統的直流保護準則將不再適用。當交變電場疊加於過保護狀態（EIR-free <-1.2V CSE）時，劇烈的析氫反應會導致鈍化膜被還原為疏鬆的磁鐵礦或鐵鏽層，加上局部極端的高 pH 值，引發非電位依賴性的化學溶解。實驗證實，當陰極保護電流密度較高（> 1 A/m2）且交流干擾電流密度較大，特別是當兩者的比值（iAC/iCP）大於 10 時，不銹鋼的腐蝕速率將輕易突破 10 μm/y的安全紅線45。

另一項極易被工程師忽略的致命錯誤，在於 CP 系統與電氣接地系統之間的材料衝突。基於安全考量，工廠設施常佈設大量的純銅接地棒。在伽凡尼電位序中，銅的標準電位極貴（約 +0.34V），而不銹鋼（活化態約 -0.30V）與碳鋼（-0.44V）相對活潑52。若將受 CP 保護的管線與銅質接地網等電位連接，銅棒會產生強烈的「電流劫持效應（Current Hogging）」，大量吸收原本應用於保護管線的陰極電流。這種高達近 1.78V 的電位差不僅會使整流器過載，更會導致管線因保護電流流失而加速腐蝕。因此，在陰極防護影響範圍內，應嚴格禁止使用純銅接地極，改採與 CP 系統相容的鍍鋅鋼接地棒（鋅具有 -0.76V 的活潑電位，能提供初期犧牲防護）或混凝土包覆電極（Ufer ground，利用混凝土的高鹼性提供天然抗蝕性）53。

五、 失效案例深度解析與系統耦合洞見

理論與標準唯有在實踐中方能彰顯其價值。為了具體印證上述各項機制（土壤環境、銲接劣化、防護漏洞）如何產生交互作用，以下透過綜合兩宗典型的地下不銹鋼管線失效案例，剖析系統變數間的耦合效應。

5.1 案例回顧：沿海石化廠與南部自來水管線之穿孔失效

某沿海石化廠新建之 DN800/DN200 供水管線（材質為 A358 Gr.304，符合 SCH10S），在全銲接組裝完成並埋地 5 個月後，於水壓測試期間發生嚴重洩漏。檢驗結果顯示，高達 9 處漏點全部集中於水平管線底部的 6 點鐘方向，且皆緊鄰銲縫的熱影響區，呈現「內小外大」的深度孔蝕穿孔特徵。能譜分析（EDS）在腐蝕坑底偵測到高濃度的氯（Cl）與硫（S）元素4。

無獨有偶，台灣南部某處輸送自來水之 304 不銹鋼埋管，在服役僅一年後即因腐蝕破損導致大量漏水。更換新管後數月內，相同位置再度發生嚴重穿孔。現場土壤分析揭露，該區域的黏質土壤偏向微酸性（pH < 7.0），且具備異常高的導電度（5.1 mmhos/cm），為一極具侵蝕性的高腐蝕速率環境54。

5.2 失效機制之多維度重建與第二階洞見

這兩宗案例生動地展示了物理、化學與冶金缺陷如何在土壤中產生致命的耦合效應：

  1. 環境富集與重力效應的死亡交叉： 在石化廠案例中，施工正值冬季，富含海鹽的潮濕空氣進入管線內部。因溫差造成的冷凝水受重力作用，全數匯集於管線底部的 6 點鐘方向。這導致海鹽中的氯離子在底部的微量積水中不斷濃縮，極大化了其破壞力。這印證了環境介質的相變（冷凝）與幾何特徵（底部匯集）能將原本無害的整體環境，轉化為極端的局部腐蝕微環境15。
  2. 銲接劣化與 ASTM A380 的缺位： 兩案中的漏點皆精準打擊在銲縫與熱影響區。這表明施工方在銲接後，未依據 ASTM A380 規範實施深度的酸洗與檸檬酸鈍化。銲縫內表面遺留的熱著色氧化皮（Fe2O3），本身即充滿微裂紋且缺乏鉻的保護。當高濃度的氯離子接觸到此區域，立即將殘餘的脆弱鈍化膜擊穿，形成「大陰極（兩側未受熱影響之完好鈍化管壁）－小陽極（熱影響區之初始蝕孔）」的強烈微觀電池13。在此強大驅動力下，加上南部案例中土壤的高導電性提供了絕佳的離子傳導路徑，腐蝕坑以驚人的速度向外貫穿管壁31。
  3. 防護策略的系統性盲區： 南部水管在更換新管後短期內再次失效，揭示了一個深刻的教訓：若不改變外部侵蝕環境（如高導電度與酸性的土壤）並導入主動防護（CP），單純替換同材質的金屬管材毫無意義。在這種高風險地質區段，應於管線周圍回填透氣且電阻率高的乾淨砂質土壤（破壞黏土造成的缺氧陽極環境），並同步規劃陰極防護系統，方能阻斷腐蝕的惡性循環11。

5.3 第三階洞見：防護手段間的矛盾與平衡

從上述案例更進一步拉升至系統工程角度來看，防護手段之間若缺乏協調，往往會引發意想不到的負面連鎖反應。例如，若工程師察覺土壤中存在嚴重的硫酸鹽還原菌（SRB）威脅，可能會直覺性地調高陰極防護整流器的輸出，試圖以極端的負電位壓制 SRB 代謝。然而，若該管線恰好與高壓電塔平行，落入過保護區間（如 -1.2V CSE 以下）的管段將因大量析氫而失去對抗交流干擾的氧化物電阻屏障。此時，強大的交流電流將長驅直入，造成比 SRB 更為劇烈的材料崩解55。這種「為了解決生物腐蝕，卻意外觸發了更致命的交流電化學腐蝕」的困境，凸顯了將 CP 電位精準鎖定在 -0.50V 至 -0.70V 這一狹窄安全視窗的絕對必要性36。

此外，陰極防護的效能高度依賴於鈍化膜的初始品質。若銲接區未進行鈍化修復，其表面電位本質上已低於母材，呈現陽極化趨勢。此時施加的微弱保護電流，會優先被面積龐大的正常母材（陰極）所消耗，難以有效極化已深陷高電阻、高酸性泥濘中的孔蝕坑底。因此，化學鈍化修復是物理電化學防護（CP）能夠發揮作用的絕對先決條件。



六、 結論與全方位防護策略框架

綜合以上探討可知，不銹鋼管在複雜土壤介質中的腐蝕與失效，絕非單一因素所致，而是環境化學（氯離子與微生物）、冶金缺陷（敏化與貧鉻）以及電化學驅動（宏觀與微觀電池）相互交織的毀滅性結果。特別是在銲接熱循環的催化下，若缺乏嚴謹的後處理與主動防禦機制，管線的生命週期將大幅縮減。

基於深度理論分析與國際標準規範，針對埋地不銹鋼管線之銲接與腐蝕風險，本報告提出以下全生命週期之整合防護策略框架，作為各環節緊密扣合的最終防線：

  1. 冶金選型與銲接參數優化： 在富含氯離子或沿海高腐蝕風險的土壤環境中，應避免使用常規 304 不銹鋼，優先升級至具備高孔蝕抗性當量（PREN）之 316L 甚至雙相不銹鋼。採用低碳等級（L-grade）可從根本上削弱高溫時碳化鉻的析出驅動力。銲接過程中應嚴格控制熱輸入，採用管內充氬氣體保護，最大程度減少熱著色與氧化皮的生成。
  2. 嚴格落實 ASTM A380/A967 表面修復工法： 銲接完畢後，必須強制執行化學酸洗（以氫氟酸/硝酸混合液剝離貧鉻層）與鈍化（採用 4-10wt% 檸檬酸或硝酸精準移除游離鐵），促使堅韌的富鉻鈍化膜再生。所有化學處理後，務必使用去離子水進行徹底沖洗，並輔以鐵氰化鉀或硫酸銅測試驗證，絕不可讓任何污染殘留於表面。
  3. 導入精準的陰極防護（CP）與相容性設計： 作為表面修復後的延續保護，必須揚棄碳鋼系統的 -0.85V 慣性思維。應嚴格遵循 NACE SP0169 與 ISO 15589-1 規範，利用「斷電電位（EIR-free）」量測技術消除土壤 IR 壓降，將不銹鋼的極化電位精準控制在 -0.50V 至 -0.70V CSE 的安全視窗內。避免因過度極化引發氫脆化或塗層剝離，並在 CP 影響區內全面禁止使用純銅接地極，改採鍍鋅鋼或混凝土包覆接地，杜絕伽凡尼電流劫持效應。
  4. 環境阻絕與管線路由微氣候控制： 搭配高品質的 3LPE 或 FBE 外塗層作為防腐蝕的第一道防線。在敷設穿越高導電度、高黏性或微酸性高風險地段時，應進行土壤置換，回填透水性佳、電阻率高的乾淨砂土，打破差異通氣電池與 SRB 生長的環境溫床。對於潛在的交流干擾區，應佈設去耦合設備（DC decoupling devices）與固態極化電池，以疏導交流雜散電流。

唯有將材料科學的謹慎、表面化學的嚴謹，與電化學防護的精確計算完美融合，方能在地下土壤這片充滿變數的黑暗介質中，確保不銹鋼管線系統達成其百年服役的設計初衷與公共安全承諾。
