CCPP高能主蒸汽支管304/310/316/321/347/800H系列奧氏體不銹鋼XXS冷作彎管之應力與冶金分析（基於2025/2026 ASME B31.1與B31J規範） (Stress and Metallurgical Analysis of XXS Cold-Formed Bends in 304/310/316/321/347/800H Series Austenitic Stainless Steels for CCPP High-Energy Main Steam Branch Pipes (Based on 2025/2026 ASME B31.1 and B31J Codes))

/ Uncategorized / 作者:

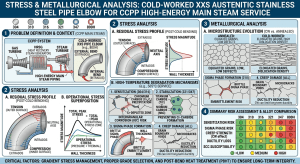

一、 緒論與研究背景

在現代複循環發電廠（Combined Cycle Power Plant, CCPP）的技術演進歷程中，為追求極致的熱力學效率與響應全球降低碳排放的嚴苛要求，燃氣輪機（Gas Turbine）與熱回收蒸汽發生器（Heat Recovery Steam Generator, HRSG）的運行參數正持續向超高溫與超高壓（Ultra-Supercritical, USC）的極端物理區間推進。當前的高能主蒸汽系統（High-Energy Piping, HEP）其常規運行溫度已普遍超越攝氏五百四十度，部分採用先進技術架構的機組更將蒸汽溫度推升至攝氏六百度至六百五十度之間 1。在如此嚴苛的熱力學與流體力學交錯環境下，傳統應用於發電廠的鐵素體耐熱鋼（例如 P91、P92 等蠕變強度增強型鐵素體鋼）已逐漸逼近其在高溫抗蠕變變形與抗高溫氧化腐蝕的物理極限。因此，具備卓越高溫蠕變強度、優異相穩定性以及強大抗氧化與抗腐蝕性能的奧氏體不銹鋼（包含 304H、310H、316H、321H、347H 系列）及鎳鐵基超合金（如 Alloy 800H / 800HT），已無可避免地成為新一代主蒸汽支管系統與關鍵承壓管件的唯一首選材料 1。

在 CCPP 的高能主蒸汽系統配置中，支管系統通常需要承受與主幹管同等甚至更為複雜的極高內部壓力與熱膨脹位移交變應力。為了確保結構的絕對安全性，工程設計端常針對這些支管採用特厚壁（Double Extra Strong, XXS 或極高 Schedule 數）的管材規格。而在實際的建廠空間佈置與三維管線走向設計中，為了滿足極端緊湊的空間限制以及流體力學上降低壓降的要求，這些 XXS 級別的特厚壁管材頻繁地需要依賴冷作彎管（Cold Bending）成形製程來取代傳統的管件銲接 5。然而，冷作變形製程雖然減少了銲縫數量並降低了非破壞性檢驗（NDE）的負擔，但其伴隨的巨大塑性變形將不可避免地徹底改變奧氏體不銹鋼及鎳基合金的微觀晶體組織。冷作變形所引入的高密度位錯不僅會誘發宏觀層面的應變硬化（Strain Hardening），更會在新舊晶界與滑移帶上加速高溫服役期間的碳化物與金屬間化合物之析出動力學，進而顯著削弱材料的蠕變延展性與熱疲勞壽命 6。特別是對於含有鈦（Ti）或鈮（Nb）等微合金化元素的穩定型奧氏體鋼（如 321H、347H）與依靠細小析出物強化的合金（如 800H），極端的冷作變形會大幅度提高其對致命的「應力弛豫開裂」（Stress Relaxation Cracking, SRC）的微觀敏感性 2。

本學術報告致力於整合機械應力分析與物理冶金學之跨領域視角，基於最新修訂的 2025/2026 ASME B31.1（動力管線規範，Power Piping）與 ASME B31J（金屬管線管件應力強度因子與柔性係數評估標準）規範框架，針對 CCPP 高能主蒸汽支管中廣泛使用的 304/310/316/321/347/800H 系列特厚壁（XXS）冷作彎管，展開深度的幾何衰減解析、三維多向應力場與柔性矩陣計算、微觀冶金相變與蠕變行為探討，以及成形後熱處理（PFHT）防護對策之全面性、系統性學術分析。

二、 奧氏體與鎳基合金之材料特性與高溫蠕變行為

奧氏體不銹鋼與鎳基合金之所以能在極端高溫的蒸汽環境中展現出優異的承壓能力，主要歸功於其面心立方（Face-Centered Cubic, FCC）晶體結構所賦予的高溫原子擴散阻力以及多元合金元素的固溶與析出強化機制。理解這些材料在高溫下的基礎物理冶金行為，是探討冷作變形影響的必要前提。

2.1 系列材料之微觀合金化設計差異

在 300 系列奧氏體不銹鋼中，基礎的 304H 與 316H 主要依賴鉻（Cr）與鎳（Ni）的固溶強化來維持基本的高溫強度與抗氧化能力，其中 316H 額外添加的鉬（Mo）元素不僅提升了抗點蝕能力，更藉由增大原子半徑差異提供了更為穩定的固溶晶格畸變強化，使其在高溫下對蠕變滑移具備較好的抵抗力 1。相對而言，321H 與 347H 則屬於「穩定型」奧氏體不銹鋼，其設計理念是在鋼液中分別加入鈦（Ti）與鈮（Nb）等強碳化物形成元素。這些元素在材料製造與服役過程中，會優先與碳原子結合形成極度微小且彌散分布的碳化鈦（TiC）或碳化鈮（NbC），這些堅硬的納米級析出物會釘扎（Pinning）在晶界與晶內位錯線上，極大地阻礙了位錯的攀移與滑移，從而賦予這兩種鋼種極高的高溫蠕變強度 1。

另一方面，Alloy 800H（UNS N08810）及 800HT 則跨越了傳統不銹鋼的範疇，屬於鎳-鐵-鉻基的高溫合金。除了極高的鎳含量確保了面心立方基體的絕對穩定性與抗滲碳、抗氮化能力外，800H 特別嚴格控制了碳、鋁與鈦的含量，並規定了較粗大的初始晶粒尺寸（通常要求 ASTM No. 5 或更粗）。在高溫服役中，800H 不僅有碳化鉻的沉澱，更會析出金屬間化合物γ’ 相（Ni3(Al,Ti)），這種共格析出相提供了極其強大的晶內強化效應，使其蠕變斷裂強度遠超傳統的 300 系列不銹鋼 8。

2.2 冷作變形對高溫蠕變動力學之複合效應

蠕變（Creep）是指材料在恆定高溫與低於降伏強度的持續應力作用下，隨時間發生緩慢且不可逆的塑性變形現象。在高能主蒸汽系統中，當應力超過特定極限值時，蠕變變形最終將導致材料的斷裂（Creep Rupture） 1。冷作變形對奧氏體不銹鋼蠕變行為的影響並非單純的線性關係，而是呈現高度複雜的非單調（Non-monotonic）物理特徵。

學術研究證實，冷作變形初期所產生的高密度位錯交錯網絡，確實能在低溫或服役初期提供應變硬化效應，顯著提高材料的降伏強度。然而，在以蠕變為主要失效模式的高溫環境中，這些大量的位錯與晶格缺陷反而成為了原子快速擴散的高速通道（Pipe Diffusion） 6。對於固溶處理狀態下的材料，其最小蠕變速率與施加應力的指數關係通常較為穩定，且蠕變活化能（Creep Activation Energy）在不同鋼種間呈現兩組分佈（例如 304H 屬於較低活化能範圍，而 316H 則對應較高活化能範圍） 6。但當材料經歷巨幅冷作變形後（例如彎管外側），過高的冷作度會徹底打破原本的熱力學平衡。在高於攝氏七百度的測試中可以觀察到，對於低合金化程度的 304H，存在一個所謂的「最佳冷作度」，超過此極限值後，材料內部的空位（Vacancies）濃度過飽和，導致蠕變孔洞（Creep Voids）的形核率呈指數級上升。這意味著過度的冷作雖然在常溫拉伸測試中看似提升了強度，卻會大幅度削減材料的蠕變延展性（Creep Ductility），使得材料在達到預期壽命前便發生過早的脆性蠕變斷裂 6。

三、 ASME B31.1 規範下之冷作彎管幾何衰減與成形應變演算

在 CCPP 主蒸汽系統的實際工程建設中，特厚壁 XXS 管線的冷作彎曲成形是一項極具挑戰性的機械加工過程。當厚壁直管被強制圍繞特定半徑彎曲時，金屬材料的體積不可壓縮性迫使管材截面發生劇烈的塑性流動。彎管外弧側（Extrados）的材料受到強烈的切線拉伸應力，不可避免地產生顯著的管壁減薄；相對地，內弧側（Intrados）則承受強大的切線壓縮應力，導致管壁增厚並伴隨極大的起皺（Wrinkling）風險。為了確保冷作彎管在經歷這些劇烈幾何衰減後，仍能安全承載極高溫蒸汽的內部爆破壓力，ASME B31.1 動力管線規範第 102.4.5 節建立了一套嚴謹的數學計算模型與厚度檢核標準 10。

3.1 彎管特徵係數與極限耐壓壁厚方程式解析

為了精準計算彎管在各個徑向位置的真實應力狀態，ASME B31.1 規範引入了彎管特徵係數（Bend Factor, I）來修正傳統的直管環向應力（Hoop Stress）公式。該係數基於彎管中心線曲率半徑（R）與管材外徑（D）的無因次比例（R/D）進行幾何推導 12。

針對彎管內弧側（Intrados），由於幾何曲率使得內側應力集中，其特徵係數方程式定義為：

Iintrados = [4(R/D)-1]/[4(R/D)-2]而對於彎管外弧側（Extrados），其應力分佈狀態不同，特徵係數方程式則為：

Iextrados=[4(R/D)+1]/[4(R/D)+2]

在彎管側壁中性軸處（Sidewall / Centerline），其特徵係數Iextrados 則恆定為1.0 10。

基於上述幾何特徵係數，ASME B31.1 進一步規範了彎管各特定位置的內部壓力設計最小厚度tm 之方程式：

tintrados=(P⋅D)/2(S⋅Ej⋅W/Iintrados+P⋅Y) +A

textrados=(P⋅D)/2(S⋅Ej⋅W/Iextrados+P⋅Y) +A

在此公式體系中，P 代表設計內部壓力，S 為該特定材料在設計高溫下的許用應力（Allowable Stress）， Ej為銲接接頭品質係數（無縫管通常為 1.0），W 為高溫銲接強度折減係數，Y 為溫度與厚度相依之修正係數，A 則包含腐蝕裕度與機械加工裕度 10。

彎管曲率半徑 (Radius of Bends) 規範建議之成形前最小厚度倍數 (Recommended Minimum Thickness Prior to Bending)
6 倍管徑或以上 (6D or greater) 1.06 tm
5 倍管徑 (5D) 1.08 tm
4 倍管徑 (4D) 1.14 tm
3 倍管徑 (3D) 1.25 tm

從 ASME B31.1 表 102.4.5-1（如上表所示）的彎管減薄裕度規範可以看出，彎管半徑越小，成形前所需的直管壁厚補償就越龐大 12。對於 CCPP 中使用的 XXS 級別特厚壁管線，其直徑對厚度的比例（D/t）極小，這意味著管材自身具備極大的抗彎曲剛性。在實務成形中，外弧側的實際減薄量往往因厚壁的自我支撐效應而受到一定程度的物理約束。然而，基於 ASME 規範的絕對保守性，即便 XXS 直管的初始厚度可能已遠遠超越常規直管的耐壓需求，其彎曲成形後的外弧側最薄點仍必須無條件地通過超音波測厚儀（UT）的嚴密掃描與校核，以證明其厚度大於或等於由 Iextrados 推導出的理論最小值 11。

3.2 冷作成形應變（Forming Strain）之嚴格量化與物理意義

如前節所述，奧氏體不銹鋼與鎳基合金的微觀晶格對於冷作應變的累積具有極端敏銳的反饋。為了量化冷作過程對材料所造成的內部損傷與殘餘應力水平，ASME B31.1 第 129.3.4 節特別針對管材與管件的彎曲成形制定了應變量的計算準則 13。

對於圓管的冷彎操作，其最大外層纖維（Outer Fiber）的理論拉伸與壓縮應變計算公式強制規定為：

% strain=(100⋅rod)/R

在此公式中， rod代表管材的公稱外半徑（Nominal Outside Radius），而 R 則代表彎管的中心線曲率半徑 13。

若我們將此公式應用於 CCPP 主蒸汽系統常用的緊湊型彎管幾何設計中，即可揭示其巨大的應變代價。假設工程採用半徑為 3 倍管徑（3D）的彎管配置（亦即R=3•2 rod=6 rod），則其理論宏觀冷作應變量將高達約16.67%；若採用 4D 彎管半徑，其應變量則約為12.5% 13。對於大管徑且極度厚實的 XXS 管線而言，這種高達 10% 乃至 20% 的宏觀塑性流動，不僅在宏觀力學上產生了深度的拉壓不均勻應力場，在微觀材料學上更是直接導致了晶粒內部位錯密度的災難性增長。這種劇烈的冷變形將使原本穩定的奧氏體晶格陷入高度畸變的高能狀態，為後續高溫服役期間諸如碳化物異常析出、應變時效等致命的冶金劣化反應準備了豐沛的驅動力 9。

四、 基於 ASME B31J 之 XXS 特厚壁管件應力強度與柔性矩陣分析

在高能主蒸汽系統的全局安全性評估中，管系應力分析（Pipe Stress Analysis）扮演著決定性的角色。系統在啟停機循環與持續高溫運行中，會因熱脹冷縮產生巨大的熱位移應力（Thermal Expansion Stress）與疲勞負載。過去數十年間，業界主流的管線規範（包含舊版 ASME B31.1 以及 B31.3 附錄 D）在計算彎管與支管三通的應力強度因子（Stress Intensification Factor, SIF, 簡稱 i 值）與柔性係數（Flexibility Factor, 簡稱 k 值）時，幾乎完全仰賴 A.R.C. Markl 在 1950 年代基於 4 吋標準壁厚（Standard Wall）管線所執行的低循環疲勞破壞實驗數據 17。

然而，隨著 CCPP 管系尺寸的巨型化與運行壓力的攀升，傳統的 Markl 經驗法則開始顯露出嚴重的侷限性。對於特厚壁（XXS）、大管徑以及幾何形狀複雜的三通支管系統，舊版公式往往忽略了支管直徑與壁厚對整體節點剛度的交互影響，導致計算出的疲勞應力出現極大的失真——有時過度保守導致工程造價飆升，有時卻又低估了局部的真實應力而埋下災難性的疲勞斷裂風險 17。為了徹底解決此一工程盲點，ASME 在 2020 年及之後的版本中，果斷廢除了原本的附錄 D，並全面強制或強烈建議導入 ASME B31J（金屬管線管件應力強度因子與柔性係數評估標準）作為唯一權威的評估基準 18。

4.1 突破單一常數：多向柔性係數與應力強度因子的矩陣演進

ASME B31J 標準的核心科學貢獻在於，它徹底打破了過去工程界依賴「單一 SIF 值」與「單一 k 值」來概括整個管件行為的神話。真實的管系在三維空間中承受著錯綜複雜的彎矩與扭矩，B31J 因此將彎管與支管的力學反饋進行了全空間的正交分解 22：

  1. 對於冷作彎管（Bends & Elbows）：

過去的 B31.1 規範中，彎管的柔性係數僅有一個代表性的 k 值，且 SIF 也僅有一個統一的 i 值。然而，ASME B31J 引入了具備方向性的動態矩陣：

  • 柔性係數（k-factors）被精細拆分為：面內柔性係數（In-Plane Flexibility Factor, ki）與面外柔性係數（Out-of-Plane Flexibility Factor, ko）。
  • 應力強度因子（SIF）被立體化為：面內應力強度因子（ii）、面外應力強度因子（io），以及全新納入考量的扭轉應力強度因子（Torsional SIF, it） 22。

對於 XXS 級別的特厚壁彎管而言，這一方向性矩陣尤為重要。當彎管承受彎矩時，其橫截面本能地會發生橢圓化變形（Ovalization），這是產生柔性（Flexibility）的物理來源。然而，XXS 管線驚人的壁厚會發揮強大的幾何抵抗力，極大程度地抑制橢圓化效應。傳統的 Markl 理論會不自覺地高估這些厚壁彎管的變形能力（給出過大的 k 值），導致系統整體的錨固推力預測偏低；相反地，B31J 基於嚴格的有限元素解析方程式，能真實還原厚壁管段「極其剛硬」的物理本質，確保終端設備推力計算的準確性 23。

  1. 對於支管連接（Branch Connections / Tees）： 在主蒸汽系統中，高壓旁路、安全閥接口或主幹管分流處的支管銲接區域，是熱疲勞斷裂與應力集中效應的重災區。在舊有的體系下，無論支管多麼粗壯，主管（Run Pipe）的柔性係數都被粗暴地預設為1.0，而分支點的應力強度亦無法真實反映主管與支管之間的相互拉扯。ASME B31J 則為支管建立了一套極度精密、包含六個柔性係數與六個 SIF 值的完整六自由度力學矩陣 22：
評估方向與位置 柔性係數 (Flexibility Factors, k) 應力強度因子 (SIF, i-factors)
主管 面外 (Run Out-of-Plane) kor ior
主管 面內 (Run In-Plane) kir=1 iir=1
主管 扭轉 (Run Torsional) ktr itr
支管 面外 (Branch Out-of-Plane) kob iob
支管 面內 (Branch In-Plane) kib iib
支管 扭轉 (Branch Torsional) ktb itb

透過此種高顆粒度的矩陣拆解，ASME B31J 賦予了管線應力分析工程師前所未有的計算視野。在如 CAESAR II 等高階有限元梁單元軟體中，這種矩陣能精確模擬主蒸汽管線因巨大熱膨脹在複雜支管交匯節點上所產生的真實扭力、剪力與彎矩傳遞，從而避免了危險的設計盲區 24。

4.2 XXS 厚壁幾何邊界限制與 FEA 虛擬測試驗證

儘管 ASME B31J 提供了強大的分析方程式，但其科學嚴謹性要求其必須設立明確的適用邊界條件。規範明文指示，B31J 的解析方程式其適用基礎建立在管材的外徑對壁厚比值（D/T）小於或等於 100 的範疇內 23。幸運的是，CCPP 所使用的 XXS 特厚壁管線其 D/T比值極小（通常在 4 到 10 之間的低值域），因此完全落入 B31J 的合法有效涵蓋範圍。

然而，當涉及極端的厚壁幾何（厚壁效應）時，流體力學與結構力學的交互作用會產生意想不到的變化。進階的有限元素分析（FEA）學術研究揭示，當管材厚度不斷增加並跨越某個臨界值時，彎管內部承受彎矩時的「最大應力點」會發生詭異的幾何飄移。最大應力位置將逐漸從傳統薄壁彎管兩側的中性軸（Crown）部位，大幅度偏移至內弧側（Intrados）或外弧側的過渡區域 28。這種應力點的轉移，對於傳統僅考量單一最壞點的梁理論模型是極大的挑戰。

有鑑於此，針對 CCPP 應用中那些超規格的 XXS 支管三通、特殊的厚壁鍛造彎管，或是帶有超厚補強墊板（Reinforcing Pad，受規範限制其厚度不得超過主管厚度的 1.5 倍）的非標準管件，ASME B31J 強烈鼓勵甚至要求採用虛擬測試（Virtual Testing，即 FEM 網格有限元分析）來取代經驗方程式。透過高密度的 3D 實體網格劃分與微觀應力線性化處理，工程師能夠量身打造該特定厚壁管件專屬的 SIF 與 k 值 17。此外，對於異徑支管（當支管直徑d 與主管直徑D 比例 d/D < 0.5時），B31J 更細緻地規定其 SIF 必須精確施加於主管表面的支管中心線上，而非簡單的主管中心線上，此一修正消除了因剛度臂過長而導致的不合理剛度放大假象 26。

五、 應力弛豫開裂 (SRC) 之致命機制與高溫冶金敏感度

在克服了宏觀幾何與機械應力的設計挑戰後，CCPP 管線系統面臨的最大隱患便隱藏於金屬微觀晶體結構之中。應力弛豫開裂（Stress Relaxation Cracking, SRC），在歷史文獻中亦經常被稱為再熱裂紋（Reheat Cracking）、應力消除開裂（Stress Relief Cracking）或應變時效開裂（Strain-age Cracking），是厚壁奧氏體耐熱組件在攝氏五百度至七百五十度的高溫區間服役，或進行不當的銲後/成形後熱處理時，最令工程界聞之色變的災難性失效模式 2。

5.1 SRC 的物理冶金演變核心機制

SRC 的爆發並非單一因素所致，而是「殘餘應力」與「微觀組織脆化」在時間軸上致命交會的結果。對於 XXS 冷作彎管而言，其誘發 SRC 的物理冶金機制可精煉為以下三個連鎖階段：

  1. 應變誘導析出與晶粒強化（Strain-Induced Precipitation & Grain Strengthening）： 由於冷作變形將大量的塑性應變硬生生鎖入晶格中，形成了極高密度的位錯交錯網。當這些 321H、347H 或 800H 等含有強碳化物形成元素（Ti, Nb）或金屬間化合物沉澱元素（Al, Ti）的合金被加熱進入550°C~750°C 的高溫環境時，巨大的熱能與豐富的擴散通道（位錯）會觸發劇烈的「應變時效」（Strain Aging）反應 2。微細的碳化鈦（TiC）、碳化鈮（NbC）或γ’ 相（Ni3(Al,Ti)）會在極短的時間內於晶粒內部的位錯線上大量形核並沉澱析出。這種極端密集的晶內析出物將位錯牢牢釘死，導致晶粒內部（Grain Interior）的蠕變強度呈指數級飆升，晶粒變得異常堅硬且毫無塑性變形能力。
  2. 鉻貧化區形成與晶界軟化（Cr-depleted Zone & Grain Boundary Weakening）： 與此同時，在高能態的晶界（Grain Boundaries）區域，碳原子與合金元素迅速富集並形成粗大的碳化鉻（Cr23C6）等沉澱物。這一過程會大量吸榨晶界周遭基體中的鉻元素，形成一層力學性質極端脆弱的鉻貧化區（Cr-depleted zone）或析出物無積聚帶（Precipitation-Free Zone, PFZ） 2。至此，微觀結構產生了致命的力學不匹配：堅硬如石的晶粒內部，被一層軟弱無力的貧化帶邊界所包圍。
  3. 應力弛豫驅動與沿晶脆性斷裂（Stress Relaxation & Intergranular Cracking）： XXS 特厚壁管系內部封存著高達數百 MPa 的冷作殘餘應力。在高溫服役的初期，材料本能地試圖透過微觀的塑性蠕變來釋放（弛豫）這些巨大的內部應力。然而，由於晶粒內部已被析出物徹底鎖死，無法分擔任何變形，所有由應力弛豫所產生的應變（Relaxation Strain）被強制集中驅趕至軟弱的晶界區域 2。當這些軟弱晶界的微小局部變形量超越其極限蠕變延展性（文獻指出有時僅需微不足道的1% 弛豫應變），便會在三叉晶界處（Triple Junctions）或粗大碳化物邊緣撕裂出納米級的孔洞（Nano-cavitation）。這些納米孔洞在極高殘餘應力的持續撕扯下迅速連線、擴展，最終導致宏觀構件發生毫無預警的沿晶脆性斷裂（Intergranular Brittle Fracture），甚至引發管線爆裂 2。

5.2 合金鋼種敏感性排名與三向應力狀態之加成破壞

依據全球核能工業與先進燃煤、燃氣電廠歷年來的實地失效分析案例，以及實驗室內嚴苛的等溫弛豫拉伸測試（Isothermal Relaxation Tests），各種奧氏體與鎳基合金對 SRC 的抵抗能力呈現極為懸殊的差異。相關權威研究將各大主力鋼種的 SRC 敏感度由最危險至相對安全依序排名為 3： 800HT > 347 SS > 800H > 321 SS > 304 SS > 316 SS

  • 極高敏感群組（800H/HT, 347, 321）： 所有依賴細小晶間或晶內析出物提供高溫強度的沉澱強化型合金，皆是 SRC 的高危險群。特別是 347H 中的鈮碳化物（NbC）在高溫下的析出動力學速度極快，其時間軸剛好與冷作殘餘應力弛豫的高峰期完美重疊。實驗室數據證實，若對 347H 熱影響區模擬試片施加 10% 的冷作變形量，在700°C 與 800°C的高溫等溫測試環境下，試片僅需不到短短的四個小時便會發生災難性的 SRC 脆性斷裂 30。而 Alloy 800H / 800HT 由於應變時效脆化現象極為顯著，加之其晶粒粗大（晶界總面積較小，導致單位晶界承受的應變力道更大），同樣是 SRC 的首要受害者 2。
  • 相對低敏感群組（316, 304）： 相較之下，316H 由於富含高比例的鉬（Mo）元素，Mo 原子的龐大體積提供了穩定的固溶強化效應，不僅能有效阻礙高溫下的晶界滑移（Grain Boundary Sliding），更能推遲與抑制有害脆性相的異常沉澱。這使得 316H 對 SRC 展現出相對優異的抵抗韌性 3。但必須強調的是，即便是 304 或 316 系列，若系統處於極端的幾何拘束狀態下，實務界依然不乏其發生 SRC 失效的慘痛紀錄 2。

對於 XXS 級別的特厚壁冷作彎管（其壁厚通常超過 0.5 英吋，甚至可能高達 2 英吋以上），系統的幾何拘束度（Geometric Restraint）達到了頂峰。無論是在冷作彎管外弧側與內弧側的形變過渡區，還是在大厚度支管三通（Tees & Olets）的馬鞍型銲縫根部，極端的厚度與複雜的外力交錯，會在此類區域形成極為強烈的三向拉應力狀態（Triaxial Stress State）。三向拉應力會在物理力學上極大化地扼殺金屬材料僅存的微薄塑性變形能力，使得弛豫應變無處宣洩，只能硬生生撕裂晶界，這無疑為 SRC 的誘發添上了最後一根決定性的稻草 2。

六、 成形後熱處理 (PFHT) 防禦策略與 ASME B31.1 強制規範

面對冷作彎曲所帶來的殘餘應力深淵與微觀組織的脆化退化，唯一且最根本的工程解方，便是透過施加嚴格的成形後熱處理（Post-Forming Heat Treatment, PFHT），重新在極高溫下重置並治癒材料的微觀晶格網絡。ASME B31.1 規範在第 129.3.4 節及其隨附的法定表格中，針對奧氏體不銹鋼與鎳基合金的冷成形構件，提出了不容妥協的熱處理強制令 13。

6.1 應變極限與規範強制熱處理門檻 (Table 129.3.4.1-1 深度解析)

依據 ASME B31.1 最新版表 129.3.4.1-1「奧氏體材料與鎳基合金冷成形後應變極限與熱處理要求」，系統是否必須強制執行耗資不菲的 PFHT 操作，取決於「管線設計運行溫度」與「冷作成形計算應變量」這兩項關鍵參數的嚴格交叉比對審核 12。

奧氏體與鎳基合金材料群組 / UNS 編號 規範指定之設計溫度觸發極限值 強制執行 PFHT 之最低冷作應變量極限 (%)
304, 304H, 316, 316H

(非穩定化固溶強化型系列)

 恆定大於540°C (1000°F) 應變>20%
321, 321H, 347, 347H

(Ti/Nb 微合金化穩定型系列)

 恆定大於540°C  (1000°F) 應變>15%
Alloy 800H / 800HT

(UNS N08810 / N08811 鎳鐵鉻高溫合金)

 恆定大於 540°C (1000°F) 應變>10%

(註：此為業界保守實踐及 API 建議，ASME 對鎳基合金有其對應從嚴規範)

深入探討上述規範表格可知，對於幾乎所有 CCPP 的高能主蒸汽系統而言，其常態運行溫度皆恆定遠高於攝氏五百四十度之門檻。這意味著，針對對 SRC 具備極高敏感度的 347H 與 321H 系列管材，只要工程設計端採用了彎管半徑稍小（例如導致計算應變100rod/R 突破 15% 的 3D 或更小半徑彎管），便會立刻觸發 ASME B31.1 規範的最高防護機制，被強制要求執行全體積的成形後熱處理 13。而對於微觀時效脆化更為狂暴的 800H 系列鎳基超合金，工程界的最佳實踐指引（Best Practices）與 API 相關技術報告（如 API TR 942B），往往傾向於將免除熱處理的應變門檻收緊至更為保守的 10% 乃至極度謹慎的層級 16。

此外，ASME 規範更是嚴厲警告，若在熱處理或任何加熱過程中，管件局部的加熱溫度不慎超出了材料規範所容許的最高限值，則整個組件宣告微觀崩潰，必須毫不妥協地在爐內對其整體執行重新固溶退火（Renormalized / Solution Annealed），並強制要求製造商在產品數據報告（Manufacturer’s Data Report）中進行特別註記留存 13。

6.2 高階熱處理工法策略抉擇：固溶退火 vs 穩定化退火

針對這些承受著巨大內部撕裂拉力的 XXS 厚壁管件，執行 PFHT 並非將其簡單加熱即可了事。在物理冶金的實務操作中，主要存在兩種微觀機理截然不同的熱處理途徑：固溶退火（Solution Annealing）與多步穩定化退火（Stabilizing Annealing）。

  1. 固溶退火（Solution Annealing）：全面重置晶格記憶

這是 ASME 規範與大多數材料手冊中最基礎且最常被強制要求的標準手段。針對 300 系列不銹鋼以及 Alloy 800H 等合金，其退火保溫溫度通常需攀升並精確控制在1040°C 至1200°C 的極端高溫區間（例如，為了確保γ’ 相的徹底溶解，800H 往往被強烈建議在1150°C ~1200°C 下進行處理） 3。

  • 冶金學目的： 透過這等高溫的熱力學驅動，促使嚴重扭曲變形的晶粒發生完全再結晶（Complete Recrystallization）。這不僅能徹底抹除冷作過程中積累的龐大位錯網絡與幾何殘餘應力，更關鍵的是，能將在低溫或應力弛豫初期所異常析出的有害碳化物與金屬間脆性化合物，重新強行溶解並均勻分散回面心立方（FCC）奧氏體基體（Matrix）之中。
  • 關鍵操作參數（冷卻速率）： 達到高溫並不僅僅是過程的一半。高溫保溫時間必須依據管材厚度精準計算（ASME B31.1 第3.4.5 節規定，每英吋厚度至少需保溫 20 分鐘，且總時間絕對不可低於 10 分鐘 13）。在保溫階段結束後，最為生死攸關的步驟是必須實施極速冷卻（Rapid Cooling 或 Water Quenching）。對於體積龐大、散熱困難的 XXS 特厚壁管，只有依靠狂暴的水淬或極高壓氣流，才能確保管材的內外部以極快的速度穿過危險的 500°C ~850°C敏化危險區（Sensitization Zone），從而強行凍結碳原子，徹底阻斷碳化鉻在晶界的再次析出，這對於保障材料在未來數十年運營中的抗晶間腐蝕與抗氧化能力至關重要 3。
  1. 多步熱處理與穩定化退火（Stabilizing Annealing）：終極抗開裂防線

然而，大量的工程教訓顯示，針對極度容易發生 SRC 的 347H 與 321H 等穩定型不銹鋼，單一的固溶退火有時猶如一顆定時炸彈的延遲開關，無法徹底賦予其對後續高溫服役中 SRC 風險的絕對免疫力。因此，部分先進的核能工法與 API 等級技術指引開始推行更為繁複的「多步熱處理工法」：流程依序涵蓋了初期的低溫應力消除、中段的高溫固溶退火，並在最後一環強勢實施溫度設定在 900°C ~980°C左右、時長約為 3 小時的穩定化退火（Stabilizing Annealing） 16。

  • 冶金學目的與機制： 穩定化退火是一項極具智慧的微觀調控策略。其核心理念是在材料正式投入運行前，刻意營造一個最適宜鈦（Ti）與鈮（Nb）發揮作用的熱區間，主動誘導並促使碳原子與 Ti 或 Nb 充分結合，形成體積龐大且化學性質極度穩定、無害的 TiC 或 NbC 析出物。由於材料體內的碳元素在這一階段已被大量、徹底地消耗殆盡，因此當該管件正式投入600°C 的主蒸汽地獄環境服役時，晶粒內部將不再有殘餘的活躍碳原子可供微細析出。此舉等同於拔除了應變時效的燃料，成功阻斷了晶內異常強化與晶界致命弱化的連鎖反應，從根本的原子層次徹底消弭了 SRC 萌生的溫床 16。

七、 結論與前瞻工程建議

在 CCPP 發電廠積極向極致高效、低碳減排、超高溫與超高壓參數大步邁進的時代背景下，高能主蒸汽系統的流體管網設計與極端材料的選用，正面臨著人類工程史上前所未有的嚴苛挑戰與考驗。針對 304/310/316/321/347/800H 系列高性能奧氏體不銹鋼及鎳基超合金的 XXS 特厚壁冷作彎管，本篇學術報告透過深度交疊並解析最新版的 ASME B31.1 動力管線規範、ASME B31J 應力強度柔性標準，以及高溫物理冶金失效與相變機制，梳理出以下三大核心工程學術結論：

  1. 高精度的幾何衰減預測與三維應力場分析，是防範物理性過載崩潰的絕對基石：
    面對 XXS 特厚壁管線的設計，工程師絕不能再因循苟且地停留在直管抗壓厚度計算的粗淺層面。冷作彎曲過程中必然引發的外弧側劇烈減薄與內弧側的高壓增厚，必須透過 ASME B31.1 第4.5 節的極限厚度方程式群進行極為精確的特徵係數（I factors）預估，並在採購與施工階段毫不吝嗇地預留足夠的初始壁厚減薄裕度。更重要的是，針對特厚壁管件所展現出那種抗拒變形的極端剛性特徵，傳統源於 1950 年代、基於薄壁管測試的單一柔性係數（Markl’s Appendix D）已徹底失去其工程指導意義甚至淪為誤導。現代管系設計團隊必須全面且強制性地導入 ASME B31J 規範，純熟運用其立體六自由度矩陣系統中的面內、面外及扭轉應力強度因子（SIF）與柔性係數（k-factors）。對於非標準的巨型厚壁三通或異常彎曲半徑，更應果斷啟用有限元素法（FEA）進行虛擬網格驗證，方能準確捕捉巨大熱膨脹位移在特厚壁支管與彎管交匯幾何突變處所引發的局部三向高應力致命狀態。
  2. 必須深刻敬畏並掌握奧氏體合金冷作變形所帶來的「冶金雙刃劍」毀滅性效應：
    冷作加工與塑性變形固然能在常溫環境下透過位錯增殖效應大幅提高金屬材料的降伏與抗拉強度，但這高達 10% 乃至超越 20% 的宏觀塑性形變，一旦被置入540°C 以上的嚴酷高溫服役煉獄中，便會瞬間化為觸發「應變時效（Strain Aging）」與加速蠕變退化（Creep Degradation）的定時炸彈。特別是對於那些為了追求極致高溫強度而富含 Ti、Nb、Al 等微合金化元素的 321H、347H 與 800H 合金，極端的冷作會猶如催化劑般促使晶粒內部的碳化物與金屬間化合物呈現幾何級數的暴增析出。這種失控的析出將導致晶粒內部異常硬化，進而將所有因殘餘應力弛豫所產生的變形撕扯力量，全數推擠、轉移至因碳化鉻析出而嚴重弱化的晶界帶上，最終無可避免地引發毫無徵兆、具備毀滅性的應力弛豫開裂（SRC）。
  3. 嚴格執行並監控成形後熱處理（PFHT），是挽救金屬微觀晶格與確保壽命的唯一科學解方：
    要從根本上防範 SRC 的爆發與抵抗高溫蠕變斷裂，唯一的途徑便是透過嚴格遵照規範強制要求的高溫熱處理程序，來徹底重置並治癒材料受損的微觀結構。當冷彎計算應變量跨越 ASME B31.1 Table 129.3.4.1-1 所設立的法定警戒門檻（例如針對 347H 的 > 15%、316H 的 > 20%）時，工程端必須堅決且不打折扣地執行全體積、精確保溫且極速冷卻的固溶退火作業。而針對管網中那些幾何拘束度極大、SRC 風險位居頂峰的關鍵節點（如 XXS 級別的 347H 或 800H 特厚壁支管三通銲縫與極小半徑彎管），先進產業界更應展現遠見，積極考慮疊加實施高達900°C ~980°C 的多步穩定化退火工法，藉由預先穩定並消耗活躍碳原子的策略，來徹底根絕晶界弱化與晶內異常強化的潛在隱患。

綜合而論，現代 CCPP 蒸汽管線工程早已經跨越了那個單純依賴「加厚管壁」與「增加重量」以換取虛假安全感的粗放發展時代。面對高階複雜奧氏體不銹鋼、超合金材料與特厚壁冷彎管在超臨界高溫環境下的綜合應用，唯有將 ASME B31.1 的安全壁厚極限理論、ASME B31J 的高解析度疲勞應力模型，以及深度的物理微觀冶金相變控制（PFHT 策略）進行跨學科、無縫隙的「三位一體」系統性整合，方能確保新世代高能主蒸汽系統在長達數十萬小時的高溫服役週期生命線內，達到物理與冶金層面的絕對安全性與無懈可擊的可靠度。

參考文獻

  1. Understanding Creep Failure & A312 Stainless H Grades – Tioga Pipe, https://www.tiogapipe.com/assets/files/Understanding%20Creep%20Failure.pdf
  2. Stress Relaxation Cracking, a Forgotten Phenomenon – Corrosionpedia, https://www.corrosionpedia.com/stress-relaxation-cracking-a-forgotten-phenomenon/2/7323
  3. Assessment of stress relaxation cracking of austenitic components in regard to the ASME Section III, division 5 rules – Nuclear Regulatory Commission, https://www.nrc.gov/docs/ML2432/ML24323A060.pdf
  4. the Quality Materials We manufacture our products from – Valen Fittings Limited, https://valenfittings.co.uk/grades-2/
  5. 46 CFR Part 56 Subpart 56.80 — Bending and Forming – eCFR, https://www.ecfr.gov/current/title-46/chapter-I/subchapter-F/part-56/subpart-56.80
  6. Creep behaviour of AISI 304 and 316 stainless steels and influence of cold working, https://inis.iaea.org/records/0yr9q-zkk82
  7. Cold Working Effect on Creep Strength of AISI 347 Stainless Steel – ResearchGate, https://www.researchgate.net/publication/276036527_Cold_Working_Effect_on_Creep_Strength_of_AISI_347_Stainless_Steel
  8. AN ANALYTICAL REPRESENTATION OF THE CREEP AND CREEP-RUPTURE BEHAVIOR OF ALLOY 800H* M. K. Booker Metals and Ceramics Division Oa – OSTI, https://www.osti.gov/servlets/purl/6936472
  9. Alloy 800H Material and Fabrication Challenges Associated With The Mitigation of Stress Relaxation Cracking – Scribd, https://www.scribd.com/document/640720053/Alloy-800H-Material-and-Fabrication-Challenges-Associated-With-the-Mitigation-of-Stress-Relaxation-Cracking
  10. ASME B31.3 Processing Piping – Required Pressure Design Wall Thickness for Bends – Maplesoft, https://www.maplesoft.com/products/maple/Pipeline-Design-Analysis/PDFs/Design-Codes-for-Pressure-Piping/Process-Piping-Required-Pressure-Design-Wall-Thickness-for-Bends-(ASMEB31.3).flow.pdf
  11. Minimum Bend thickness at Extrados of Pipe bend – Engineers Edge, https://www.engineersedge.com/engineering-forum/showthread.php/5308-Minimum-Bend-thickness-at-Extrados-of-Pipe-bend
  12. ASME B31.1 – Future Energy Steel, https://energy-steel.com/wp-content/uploads/2025/03/ASME-B31.1.pdf
  13. ASME B31.1-2016 – Standards Michigan, https://standardsmichigan.com/wp-content/uploads/2018/01/Proposed-Revision-of-B31.X-Power-Piping-Public-Review-Draft-2346.pdf
  14. ASME B31.1 Power Piping Bend – Pipeng Toolbox, http://pipeng.com/index.php/ts/itdmotdiam006l/
  15. (PDF) Power Piping ASME Code for Pressure Piping, B31 – Academia.edu, https://www.academia.edu/32405461/Power_Piping_ASME_Code_for_Pressure_Piping_B31
  16. VDM® Alloy 617 B Nicrofer 5520 Co B, https://www.vdm-metals.com/fileadmin/user_upload/Downloads/Data_Sheets/Data_Sheet_VDM_Alloy_617_B.pdf
  17. Effect of B31J SIF (i) and Flexibility Factors (k) on Pipe Stress Analysis Compared to Appendix D Values | IMECE-INDIA | ASME Digital Collection, https://asmedigitalcollection.asme.org/imece-india/proceedings/IMECE-INDIA2025/89169/V004T08A006/1228861
  18. Stress Intensification Factors (SIFs) in Pipe Stress Analysis – SimuMech, https://simumech.com/stress-intensification-factors-sifs-in-pipe-stress-analysis/
  19. ASME B31J-2023 Overview: Stress Intensification Factor (SIF) and Flexibility Factor Calculations for Piping Systems – GlobalCode, https://fengshecad.com/795/
  20. ASME B31J – Afforai – Export – 2025-03-20T23-47-22 | PDF – Scribd, https://www.scribd.com/document/841561322/ASME-B31J-Afforai-export-2025-03-20T23-47-22
  21. Apply B31J SIFs and Flexibilities – CAESAR II – Help – Hexagon PPM Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1447900
  22. Introduction to ASME B31J Standard – Northern Crescent Inc., https://www.northerncrescent.ca/blog/introduction-to-asme-b31j-standard/
  23. In-Plane Flexibility Factor of 90 Degree Long Radius Elbows With Large Diameter | PVP, https://asmedigitalcollection.asme.org/PVP/proceedings/PVP2021/85321/V002T03A007/1122042
  24. Asme B 31J Sif | PDF | Pipe (Fluid Conveyance) | Finite Element Method – Scribd, https://www.scribd.com/document/398380633/ASME-B-31J-SIF
  25. Stress Intensity Factor (SIF) For Special Geometries In Piping Stress Analyisis – CADE, engineering, https://cadeengineering.com/study-case/stress-intensity-factor-sif-for-special-geometries-in-piping-stress-analyisis/
  26. B31J Methods – CAESAR II – Help, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1467329
  27. AutoPIPE – W726-205: SIF and flexibility factors have not been validated for D/t > 100 warning message appears, https://bentleysystems.service-now.com/community?id=kb_article&sysparm_article=KB0117564
  28. (PDF) Stress intensification factor, sustained stress index and flexibility factor analysis of large D/T elbows – ResearchGate, https://www.researchgate.net/publication/343479473_Stress_intensification_factor_sustained_stress_index_and_flexibility_factor_analysis_of_large_DT_elbows
  29. ASME B31J Changes | PDF – Scribd, https://www.scribd.com/document/841561551/ASME-B31J-Changes
  30. Stress Relaxation Cracking in 347H Stainless Steel Arc Welds: Susceptibility Evaluation of Heat-Affected Zone – MDPI, https://www.mdpi.com/2075-4701/14/5/494
  31. Stress Relaxation Cracking in 347H Stainless Steel Arc Welds: Susceptibility Evaluation of Heat-Affected Zone – ResearchGate, https://www.researchgate.net/publication/380086462_Stress_Relaxation_Cracking_in_347H_Stainless_Steel_Arc_Welds_Susceptibility_Evaluation_of_Heat-Affected_Zone
  32. ASME B31.1 Power Piping 2018 Changes – Bradley Sawler, https://www.bradleysawler.com/engineering/asme-b31-1-power-piping-2018-changes/
  33. Stress Relaxation Cracking in Austenitic Materials: Mechanism, – Mitigation, and ASME BPVC Code Considerations – NDT Corner, https://ndtcorner.com/uploads/techniques/224371_1765310575.pdf
  34. US7837810B2 – Post weld heat treatment for chemically stabilized austenitic stainless steel – Google Patents, https://patents.google.com/patent/US7837810B2/en
