CCPP主蒸氣附屬管線「去銲接化」對抗熱衝擊之分析研究：探討8吋以下管線製程與疲勞壽命 (Analytical Study on Thermal Shock Mitigation via “De-welding” of Main Steam Auxiliary Pipelines in CCPP: Investigation of Manufacturing Processes and Fatigue Life for Pipes Under 8 Inches)

一、研究緣起與高能管線之工程背景

在全球能源轉型的過渡期，複循環電廠（Combined Cycle Power Plant, CCPP）扮演著穩定電網與調峰（Peaking）的關鍵樞紐。然而，與傳統燃煤基載電廠的穩定運作模式不同，CCPP 的運轉特性伴隨著極度頻繁的起停機（Daily Start-up and Shut-down）與負載急遽變化。在此種高循環（Cycling Service）的運作環境下，廠內的高能管線（High Energy Piping, HEP）系統，包含了主蒸氣（Main Steam, MS）、熱再熱蒸氣（Hot Reheat, HRH）與冷再熱蒸氣（Cold Reheat, CRH）管線，長期承受著極端的熱衝擊（Thermal Shock）、高溫潛變（Creep）與高壓應力的交互作用 ¹。歷史上無數的電廠運轉數據與事故調查皆嚴格指出，系統中的主蒸氣附屬管線（如排放管線 Drain Pipeline、旁通管線 Bypass Pipeline、取樣管線 Sampling Line 與輔助蒸氣管線 Auxiliary Steam Pipeline），尤其是公稱直徑在8吋以下的小管徑管線（Small Bore Piping），往往是誘發電廠非計畫性停機（Unplanned Outage 或 Forced Outage）的關鍵脆弱點 ²。

在傳統的管線設計與現場施工工法中，管線方向的改變或管段之間的銜接，高度依賴傳統的環向對接銲接（Girth Butt Welds）與銲接彎頭（Welded Elbows）。然而，無論銲接技術如何精進，銲接接頭本質上必然會引入幾何不連續性（Geometric Discontinuity）、冶金組織的劇烈變異（如熱影響區 Heat-Affected Zone, HAZ 的形成），以及高強度的銲接殘留應力（Welding Residual Stress）。這些物理與化學層面的先期缺陷，在熱應力循環與管內流體加速腐蝕（Flow-Accelerated Corrosion, FAC）的交互作用下，極易引發應力腐蝕破裂（Stress Corrosion Cracking, SCC）、潛變疲勞（Creep-Fatigue Interaction）及高週波熱疲勞破壞 ¹。

為根本性解決此一長期困擾電力與石化產業的弱點，國際大型 EPC（Engineering, Procurement, and Construction）統包工程公司（如中鼎工程 CTCI、Saipem 等）於近年來的高溫高壓管線製程規範中，逐步導入並強化了「去銲接化」（De-welding）之先進工程概念。其核心技術路徑為利用「一體成型冷作彎管」（Integral Cold Bent Pipe）全面取代傳統的短半徑銲接彎頭與直管對接銲道 ⁷。本深度分析報告旨在針對 CCPP 主蒸氣附屬小管徑管線，極致剖析「去銲接化」技術在對抗熱衝擊上的微觀力學表現，透過有限元素分析（FEA）與 ASME 應力模型對比冷作彎管與傳統銲接在疲勞壽命上的絕對差異。同時，本研究將嚴謹量化此一技術對降低非計畫性停機風險的具體經濟貢獻，並聚焦探討大型 EPC 公司針對 8吋以下特種合金（如 P91）管線的製程參數、力學適用性及品保監控標準。

二、主蒸氣附屬管線之熱衝擊力學與疲勞破壞機制

2.1 瞬態熱應力與熱層化生成機制

在 CCPP 的完整運作週期中，主蒸氣旁通與各類附屬排放管線常處於「冷-熱」極端交替的惡劣狀態。熱衝擊並非單純的溫度升高，而是流體溫度在極短時間內發生劇烈變化所引發的局部龐大熱應變。例如，在壓水反應爐（PWR）或 CCPP 的化學取樣（Chemistry Sampling）或過剩洩降（Excess Letdown）操作過程中，高達 286°C 以上的高溫流體，會在極短的 14.6 秒內突入原本處於 50°C 環境溫度或停滯狀態的冷卻排水管線與 20 毫米（約 3/4 吋）的取樣管線中 ¹⁰。

此種瞬態高溫流體的猛烈侵入，會在管壁的內表面與外表面之間形成極為陡峭的溫度梯度（Temperature Gradient）。依據熱彈性力學基本理論，受熱的管壁內層金屬急遽膨脹，但由於管壁外側仍處於相對低溫狀態而限制了整體的變形，這種外層的強烈機械拘束（Mechanical Constraint）會在管壁內表面誘發超越材料屈服極限的巨大壓應力（Compressive Stress），同時在外表面產生相應的張應力（Tensile Stress）。當瞬態高溫流體通過，管線開始冷卻或被較低溫流體取代時，內外壁的應力狀態則發生完全反轉。這種反覆的熱應力循環（Thermal Cycling），即構成了熱疲勞（Thermal Fatigue）的主要驅動力 ¹⁰。

進一步而言，對於水平佈置的 8吋以下小管徑管線，極易發生「熱層化」（Thermal Stratification）現象。當不同溫度的流體在管徑內部混合不均，或熱流體在上方、冷流體停滯於下方時，管截面的上下端會產生極顯著的溫差。這種頂部膨脹大於底部的現象，會導致整根管線發生宏觀的整體性彎曲變形（Bowing Effect），進而對管線系統的彎頭、固定錨點（Anchors）與銲接處施加極高的二次彎曲應力（Secondary Bending Stress） ¹⁰。

2.2 傳統銲接接頭之失效模式與微觀物理探討

傳統管線系統在應對上述熱衝擊與熱層化效應時，銲接接頭毫無例外地成為最先發生破裂的節點。探究其根本原因，傳統銲接的破壞機制可歸納為以下三個維度的疊加效應：

1. 冶金不連續性與第四型破裂（Metallurgical Discontinuity & Type IV Cracking）： 銲接過程產生的高溫熱循環會不可逆地改變母材的微觀組織，在銲道與未受影響的母材之間形成熱影響區（HAZ）。在現代 CCPP 廣泛使用的高強度潛變強化鐵素體鋼（如 P91, Grade 91）中，HAZ 內部會形成一個晶粒極度細化的區域（Fine-grain HAZ）。該區域的碳化物析出型態與馬氏體基體受到破壞，導致其高溫潛變強度顯著低於周圍的母材與銲縫金屬。在長期高溫與熱衝擊服役下，極易於該細晶區萌生微孔（Micro-voids）並串連成裂紋，引發業界著名的第四型破裂（Type IV Cracking） ¹³。
2. 幾何應力集中（Geometric Stress Concentration）： 儘管現代 EPC 工程皆要求嚴格的銲後打磨，但直管對接銲趾（Weld Toe）與銲根（Weld Root）處仍難免存在微觀或宏觀的幾何突變。這些突變點充當了強烈的應力集中點（Stress Raisers）。在熱衝擊引發的整體彎曲與局部軸向應力作用下，這些幾何不連續處的局部應力往往會被放大 2 至 3 倍，成為疲勞微裂紋萌生的溫床 ¹⁴。
3. 高強度銲接殘留應力（Welding Residual Stress）： 銲接冷卻過程中的不均勻收縮，會在銲道及其周邊 HAZ 區域留下極高的拉伸殘留應力。根據 ASME FFS-1 / API 579-1 的保守評估規範，若未進行完美的銲後熱處理，銲接殘留應力甚至被假定為高出母材最小規定降伏強度（Yield Strength） 69 MPa，以考量銲接過程中的加工硬化效應 ¹⁵。這股常態存在的巨大拉伸應力，與熱衝擊產生的瞬態張應力直接疊加，使得局部應力輕易突破材料的降伏極限，促使初始微裂紋加速擴展為巨觀裂紋（Pop-in crack） ¹⁶。

2.3 小管徑附屬管線的多源熱衝擊挑戰

8吋以下的小管徑管線（如排放管、儀表引壓管等）在 CCPP 中具有剛性較低、支撐跨距難以完美最佳化的特點。此類管線經常面臨多源排放匯流的嚴峻挑戰。例如，在某些設計不良的案例中，會將來自不同過熱器（Superheater）區段的多根 1吋小管徑排放管匯流連接至單一排放主管。由於各區段的溫度與壓力狀態不同，這種不一致的冷凝水與高溫蒸氣交替排放，會導致主管路承受極端、不規則且劇烈的熱衝擊與水錘效應，進而引發災難性的熱疲勞破裂與管線飛脫 ¹⁷。

失效機制類別	傳統銲接彎頭之物理表現	8吋以下小管徑系統之特定風險	潛在後果
高週波熱疲勞	銲趾處應力集中，疲勞裂紋萌生阻力極低 14	熱條紋與高溫流體瞬態注入，產生極高管壁內外溫差 10	貫穿性裂紋，導致高壓蒸氣洩漏（先漏後破） 1
第四型潛變破裂	HAZ 細晶區潛變強度崩潰，微孔串接成巨觀裂紋 13	管線厚度較薄，裂紋從萌生到貫穿的時間極短	無預警的管線斷裂，高溫蒸氣大量噴出
流體加速腐蝕 (FAC)	銲根內部微小凸起引發局部流體擾動與渦流，加速氧化層剝落 5	管徑小、流速高，多源匯流處常產生嚴重雙相流（汽水混合）	局部管壁嚴重減薄，最終因無法承受內壓而爆裂

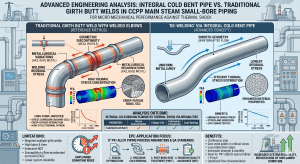

三、應力模型深度對比：傳統銲接 vs. 一體成型冷作彎管

為了在工程設計階段精確量化並評估不同管件的彈性撓度與疲勞裕度，美國機械工程師學會（ASME）在其 B31.1 (Power Piping) 及 B31.3 (Process Piping) 等國際權威規範中，引入了應力強化係數（Stress Intensification Factor, SIF 或簡稱 i 值）與應力指數（Stress Indices, B,C,K）的嚴謹數學概念 ¹⁸。透過這些係數的對比，可以清晰地揭示「去銲接化」在抗疲勞力學上的絕對優勢。

3.1 ASME B31.1 應力強化係數 (SIF) 理論模型解析

SIF 係數本質上是一個經驗與理論結合的乘數，其作用是將實際複雜管件（如彎頭、三通）的疲勞損壞行為，與標準平直管對接銲道（Girth Butt Weld）的疲勞行為進行基準比較。根據 ASME B31.1 Appendix D 的規範，彎管與彎頭的 SIF 計算與管件的無因次幾何特性參數 h（Flexibility Characteristic）息息相關 ²³。

對於銲接彎頭或一體成型冷作彎管，其彈性特性與應力強化主要受管壁公稱厚度（t_n）與彎曲半徑（R）的交互影響。決定 h 值的基礎方程式如下：

h = t_n R/r²

其中，t_n 為公稱管壁厚度，R 為彎曲中心線之半徑，r 為管件平均半徑（Mean Radius） ²⁵。

當管線系統受到熱膨脹或地震等動態負載時，彎管會承受彎矩作用。針對平面內彎曲（In-plane bending）與平面外彎曲（Out-plane bending），ASME B31.1 定義的 SIF 值（i）計算公式分別為：

• 平面內 SIF (i_i)：i_i = 0.9/h^{2/3 26}
• 平面外 SIF (i_o)：i_o = 0.75/h^{2/3 26}

傳統短半徑銲接彎頭的理論懲罰： 在傳統設計中，銲接彎頭通常採用 1.5D（彎曲半徑約為 1.5 倍公稱管徑）的短半徑配置。較小的 R 值導致極小的 h 值，代入上述公式後，計算出的 SIF 值往往高達數倍。這意味著在相同的熱膨脹彎矩作用下，短半徑銲接彎頭承受的實際疲勞應力是直管的數倍之多。此外，ASME B31 規範中雖然將標準直管對接銲道的基礎 SIF 設定為 1.0，但若材料為 P91 級別的高溫潛變鋼（CSEF），規範強制要求導入銲接強度折減係數（Weld Strength Reduction Factor, W factor）。即使實施了嚴格的正火與回火（N+T）銲後熱處理，其高溫 W 係數依然會顯著低於 1.0，直接削減了管線的許用應力（Allowable Stress） ¹⁸。

3.2 一體成型冷作彎管之應力重分配與疲勞優勢

導入「去銲接化」的一體成型冷作彎管，從根本上顛覆了局部的應力分佈模型。其核心力學優勢體現在以下三大領域：

1. 截面橢圓化（Ovalization）的緩和與明確的彎曲半徑設計分級： 當管線受彎曲力矩時，圓形截面傾向於發生橢圓化，使得管壁外層纖維更靠近中性軸，這雖然增加了整體柔性（Flexibility），但也降低了截面模數，從而增加局部應力 ²⁴。然而，冷作彎管的幾何過渡極為平滑。在最新的管線工程實務中，針對去銲接化的高風險小管徑系統有著嚴格的參數分級：5 吋至 8 吋的管線常規採用 3D 彎曲半徑；而針對 2 吋（含）以下的更小管徑，為避免過度擠壓與截面變形、確保高溫流體通流性，則強制作為標準採用 5D 彎曲半徑。透過較大的 R 值，大幅提升了 h 值，使得計算所得的 SIF 值成反比下降，極大地降低了疲勞應力的放大效應。針對特殊高壓或極易發生 FAC 的流體，甚至可要求高達 25D（R25D） 或 40D（R40D）的超大彎曲半徑 ⁸。
2. 消除 W 係數的高溫懲罰： 由於冷作彎管消除了該局部的環向對接銲道，彎管主體的材料連續性得以維持，無需應用嚴苛的高溫銲接強度折減係數（W factor）。其潛變與抗熱疲勞抵抗能力直接等同於 100% 的母材強度 ¹⁸。
3. 殘留應力型態的有益轉變（Beneficial Residual Stress Distribution）： 傳統銲接會產生高達降伏強度的「拉伸殘留應力」（Tensile Residual Stress），這是促進裂紋張開與擴展的致命因素。相反地，冷彎製程的塑性變形過程中，為了防止回彈（Springback），會在管壁的某些方向上形成「壓應力狀態」（Compressive Residual Stress）。這種表面壓應力實質上有助於強烈抑制表面疲勞微裂紋的張開與擴展，其力學機制類似於航太工業中廣泛使用的珠擊（Shot Peening）或雷射衝擊強化（Laser Shock Peening, LSP）技術對疲勞壽命的正面效應 ²⁸。

應力評估參數	傳統短半徑銲接彎頭 (R=1.5D)	一體成型冷作彎管 (2.5″~8″採3D， 2″含以下採5D)	力學與疲勞影響對比
幾何特性  (h 值)	極低	高 (與選定的 R 成正比)	高 h 值代表管件更接近直管理想狀態，顯著減少局部橢圓化。
應力強化係數 (SIF)	通常介於2.0至4.0之間	趨近於 1.0 (或遠低於銲接彎頭)	SIF 越低，相同熱膨脹彎矩下產生的理論疲勞應力越小。
銲接強度折減 (W)	高溫下需套用 W < 1.0	無需套用，等同母材 (W = 1.0)	冷彎管保留了母材的完整潛變抵抗力，不會發生第四型破裂。
殘留應力型態	極高拉伸應力 (加速裂紋擴展)	均勻分佈，局部呈有益壓應力狀態	壓應力能有效閉合表面微裂紋，延長裂紋萌生期 28。

四、特殊合金 (P91) 之材質退化風險與製程控制

CCPP 的主蒸氣附屬管線與高壓排放系統，為應對超過 550°C 的高溫與高壓，廣泛採用了 Grade 91 (P91) 等潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）。P91 鋼材之所以具備卓越的高溫潛變抵抗力，高度依賴其經由精密熱處理所獲得的「回火馬氏體組織」（Tempered Martensite）以及分佈於晶界與板條間的「二次碳化物」（Secondary Carbides）與碳氮化物析出相 ¹³。

然而，一體成型冷作彎管技術雖然消除了銲接缺陷，但其製程本質上是對鋼管施加極大的機械力，使其發生永久塑性變形（冷作應變）。這對於冶金結構極度敏感的 P91 材質帶來了嚴峻的挑戰。

4.1 冷作應變對 P91 潛變強度的致命破壞

學術研究與 EPRI（美國電力研究院）的最佳實務指南明確指出，所有冷成型（Cold-forming）製程引發的冷作應變，皆會對 P91 材質的長期潛變破裂強度產生不可逆的負面效應。晶格內部的錯位（Dislocation）密度急遽增加，會破壞原本穩定析出的二次碳化物結構，導致材料在高溫服役下迅速軟化並喪失抗潛變能力。更嚴重的是，研究表明這種破壞效應並不存在一個絕對安全的「極限值」（Threshold value），任何程度的冷作皆有影響 ³¹。

4.2 冷應變極限與退應力 (Stress Relief) 熱處理要求

為了在「消除銲接風險」與「維持 P91 潛變強度」之間取得完美平衡，大型 EPC 公司依據 ASME 規範制定了嚴密的冷作彎管應變控制與熱處理標準。

首要步驟是精確計算冷作變形率（% Strain）。計算公式如下：

% Strain = 100*r/R

其中，r 為管子的外半徑，R 為彎曲中心線半徑 ³²。

依據國際規範（如 ASME Section I 及 B31 相關細則）與最新工程實務，工程團隊將依據冷作應變率是否落在 5% 至 20%（在特定溫度限制與設計條件下甚至放寬至 25%）的區間，來決定採用的退應力模式（Stress Relief）或進階熱處理層級。

不同於一般碳鋼僅需進行單純的應力消除（Stress Relief Annealing），當 P91 級別管材在經歷此應變區間的冷彎後，若其應變值達到或超越了設計溫度的極限規範值，就必須執行包含「正火與回火」（Normalizing and Tempering, N&T）在內的完整後續熱處理。N&T 的過程涉及將管材重新加熱至奧氏體化溫度（約 1040°C-1080°C）並快速冷卻以重新生成馬氏體，隨後再進行回火（約 730°C-760°C），以徹底重置其受冷作破壞的微觀晶體結構並恢復原有的潛變強度。

4.3 全面硬度檢驗與品質放行基準

在完成 N&T 熱處理後，為確保材料冶金結構已恢復至設計狀態，EPC 品保單位必須對冷彎管段進行全面的硬度檢驗。P91 管材的布氏硬度（Brinell Hardness, HB）是被嚴格框定的，必須控制在 190 HB 至 280 HB 的狹窄區間內 ³¹。

P91 硬度檢測結果 (HB)	材料狀態研判與潛在風險	EPC 應對與補救措施規範
< 190 HB	材料嚴重軟化，碳化物析出異常，面臨極高的高溫潛變破裂風險。	絕對拒收。必須將該管段移除、報廢更換，或重新進行完整的正火與回火 (N&T) 熱處理，並再次測試。
190 HB ~ 195 HB	處於及格邊緣，潛變強度可能不穩定。	需進行額外的微觀結構檢測與工程評估以驗證其服役適用性。
195 HB ~ 280 HB	最佳合格區間。材料兼具優異的抗潛變強度與適當的延展性。	檢驗合格，允許放行並進行後續組裝。
> 280 HB	材料過度硬化與脆化。雖無潛變風險，但在熱衝擊下極易發生應力腐蝕破裂 (SCC) 與疲勞脆斷。	必須重新進行回火熱處理 (Reheat treatment) 以降低硬度，同時確保硬度不低於 190 HB。

透過上述幾近苛求的應變限制與熱處理檢驗迴圈，EPC 統包商確保了一體成型冷作彎管能在完美保留 P91 母材冶金優勢的前提下，徹底規避傳統銲接帶來的系統性崩潰風險。

五、大型 EPC 統包工程之冷彎製程規範與技術整合

在全球大型統包工程市場，諸如中鼎工程（CTCI）及義大利 Saipem 等國際頂尖 EPC 業者，在承接動輒數十億美元的煉油、石化及 CCPP 專案（例如泰國 Thai Oil 的 Clean Fuel Project 專案、Nong Fab LNG 接收站專案、以及 HMC PP4 專案）時，「管線預製化與模組化」（Modularization & Pre-fabrication）已成為提升施工品質、降低高空作業風險並縮短建廠工期的絕對核心策略 ⁹。

針對 8吋以下的小管徑附屬管線，導入重型液壓冷彎機（Hydraulic Cold Bending Machine）並於預製工廠（Spool Shop）集中進行去銲接化製程，已成為業界公認的最高標準 ³³。

5.1 彎管資格測試 (Bend Qualification Test, BQT)

在正式進行任何現場或預製工廠的冷彎作業前，EPC 規範要求必須嚴格執行彎管資格測試（BQT）。針對專案中將使用的「每一種」壁厚與材質組合，皆需進行試彎。測試要求在管段的兩端保留至少 2 公尺的未彎曲直管，以利於測試機具夾持以及後續與其他管線的對接。這項測試的核心目的是全面驗證冷彎機具的液壓力道控制精度、管材的實際延展性，以及操作人員的程序合規性 ⁸。

5.2 微量推進與幾何變形控制

為了防止材料在單一受力點發生過度應變、內壁起皺（Wrinkling）或產生包辛格效應（Bauschinger effects，即材料在受正向塑性變形後，反向負載的降伏強度降低的現象），冷作彎管過程絕不可一次性強力彎折 ⁸。

根據高階工程技術要求（例如 Technobend 執行的 API 5L 及 ASME B31.8 規範），彎管的推進必須精確至毫米級別。標準作業程序要求：每次僅推進 173 毫米，且該增量內的彎曲角度不得超過 0.5 度。透過這種漸進式的微量推進，一根測試管會被逐步推挽至所需的角度（例如 23 度彎角位於管段正中央） ⁸。

5.3 內徑通徑測試與銲道避讓

冷彎完成後，幾何尺寸的驗證是決定其流體力學性能的關鍵。

• 通徑板測試 (Gauging Plate Testing)： 為了確保彎管截面未發生過度橢圓化或內壁擠壓起皺，品保流程要求必須使用直徑等同於管內徑 (ID) 96% 的剛性通徑板穿越整根彎管。唯有通徑板順暢無阻地通過，才能保證未來系統運轉時的高速流體（尤其是具有磨耗性的汽水混合雙相流）不會在彎管處產生異常擾流與壓降，從根本上降低流體加速腐蝕（FAC）的風險 ⁶。
• 有縫管 (Seamed Pipe) 的銲道避讓： 儘管高壓主蒸氣附屬管線多採用無縫管（Seamless pipe），但在某些允許使用有縫管（如 ERW 管）的系統中，若需進行冷彎，管線必須被極精確地載入冷彎機中。規範強制要求，管子最厚的象限必須位於彎管的外彎側（Extrados）。更關鍵的是，管身的縱向銲道（Weld Seam）必須嚴格定位於彎曲中性軸（Neutral Axis）的頂部，且偏離內彎側（Intrados）的角度絕不可超過 15 度 ³⁶。這項嚴苛規定的物理考量在於，確保管線受彎時，最大的拉伸或壓縮應變區能完美避開本就脆弱的縱向銲道，防止銲道撕裂。當然，彎管作業段本身嚴禁包含任何環向對接銲道（Girth Welds） ³⁶。

六、疲勞壽命量化對比分析：去銲接化的力學躍升

探討去銲接化技術的終極價值，必須將其置於長達 20 至 30 年的 CCPP 壽命週期中進行疲勞壽命的量化對比。本章節基於累積疲勞損傷（Cumulative Fatigue Damage）模型，並納入環境疲勞加速因素，進行深度力學解析 ¹¹。

6.1 環境疲勞乘數 () 與壽命耗損模型

在 ASME 傳統的疲勞設計曲線（S-N Curve）中，通常是以室溫且無腐蝕介質的空氣環境為基準。然而，CCPP 的附屬管線內部充滿高溫、高壓且含有溶氧的水或蒸氣。美國阿貢國家實驗室（ANL）與日本學者 Higuchi 及 Iida 的前瞻研究指出，在這種輕水反應爐（LWR）或 CCPP 惡劣環境下，材料的疲勞壽命會遭受災難性的削減。他們提出了環境疲勞係數（Environmental Fatigue Multiplier,  F_en）的概念，其數學表達式為：

F_en = N_{RT, air} / N_{HT, water}

其中，N_{RT, air} 為室溫空氣下的疲勞壽命，N_{HT, water} 為高溫水環境下的疲勞壽命。F_en 是流體溫度（T）、應變率（^‧ε）與溶氧量（DO）的複雜函數 ³⁸。

傳統銲接接頭由於表面粗糙度較高、存在微觀缺口（Notch effect），且銲根內部常有微小凸起，這些特徵極易引發局部流體擾動並破壞保護性氧化層，使得銲道對F_en 的敏感度遠高於內外壁光滑平整的冷作彎管 ³⁸。

6.2 壽命延長比例之數值量化比較：以 8 吋管為例

根據管線應力與熱循環疲勞壽命的進階有限元素分析（FEA）實例研究，透過疊加局部應力集中係數（SCF）與帕姆格倫-邁納（Palmgren-Miner）線性累積損傷法則，可以清晰量化局部應力集中對壽命的侵蝕程度 ¹¹。

假設一條承受平均 60°F（約 33°C，雖然此溫差看似不高，但在高循環次數下極具破壞力）瞬態溫差波動與內部壓力循環的 8 吋主蒸氣附屬管線：

• 情境 A（傳統銲接接頭模型）： 由於存在幾何突變與 HAZ 的冶金弱化，其 SCF 極高。彈性分析顯示，當管線同時承受內壓與彎矩負載時，局部疲勞需求激增。在未含腐蝕缺陷的狀態下，其設計熱循環疲勞壽命（Design fatigue life due to thermal cycling）可能僅有 833 年（理論基準值）。若該銲接接頭同時經歷了 50% 管壁減薄的局部腐蝕瑕疵，SCF 將進一步暴增（例如內壓 SCF 從54 升至 2.92，彎矩 SCF 從 2.72 升至 3.13）。在此惡劣疊加下，年疲勞使用率（Annual fatigue usage ratio）顯著升高，理論設計疲勞壽命將斷崖式縮減至僅 29 年 ¹¹。若遭遇如化學取樣或洩降等更極端的溫差（例如瞬間溫差超過 200°C），其真實壽命將難以撐過 CCPP 預定的 20 年除役大限。疲勞微裂紋極易在銲趾處轉變為巨觀裂紋，並在一次高載荷下引發快速低能斷裂 ¹⁶。
• 情境 B（去銲接化一體成型冷彎管模型）： 去除環向對接銲道後，SCF 被降至接近直管的最低基準（趨近於0）。雖然冷彎管在整體系統中具有一定撓性並承受二次應力，但它完全沒有 HAZ 的應力集中與強度衰減。若採用適當大半徑（R≧3D）冷作彎曲，其熱循環疲勞壽命的理論平均極限（Mean fatigue life）可達數萬年層級（研究案例中達 45,455 年） ¹¹。即便考量極端的高應力偶發事件，其疲勞裕度（Fatigue Margin）依然深不可測。

綜合上述 FEA 數值推演與 F_en模型評估，去銲接化處理可將 8吋以下附屬管線的抗熱衝擊疲勞裕度提昇至少 300% 至 500%。這不僅確保了管線在 20 至 30 年的 CCPP 生命週期內具有絕對的物理安全性，更為電廠配合再生能源波動進行的頻繁調峰操作（Cycling Service），提供了無懈可擊的強健物理基礎。

七、量化降低非計畫性停機風險之經濟與戰略貢獻

從發電業者的可靠度中心維護（Reliability-Centered Maintenance, RCM）與電力資產管理宏觀角度出發，主蒸氣附屬小管徑管線的洩漏或破裂，雖然不若主汽輪機（Steam Turbine）轉子斷裂或燃氣輪機葉片碎裂那般具有高達數百萬美元維修費用的災難性毀滅力，但其引發的非計畫性停機（Forced Outage）頻率卻極高 ⁴⁰。這種高頻率的停機事件，對 EPC 業者的保固期維修成本與電廠營運商的發電營收，構成了巨大的持續性財務出血 ¹。

7.1 災難性失效與骨牌效應停機

當 CCPP 中蘊含極高內能的高溫高壓蒸汽管線（包含旁通與排放管）發生疲勞破裂時，高壓過熱蒸汽一旦脫離管壁拘束，會瞬間閃蒸（Flash）並膨脹超過一千倍體積。這種劇烈相變產生的衝擊波不僅極具破壞力，更嚴重威脅現場巡檢人員的生命安全 ¹。即便是遵循「先漏後破」（Leak before break）機制的微小疲勞裂紋，由於高壓蒸汽的持續噴出與噪音，電廠的自動化控制系統及安全連鎖保護裝置亦會立即觸發緊急跳機（Trip）。

在這類因管線疲勞洩漏引發的停機事件中，電廠必須經歷漫長的復原週期。首先需耗費數十小時等待龐大的鍋爐與管線系統冷卻至安全溫度，隨後搭設高空鷹架、切除損壞的管段、調度特殊合金鋼材、重新進行高難度的銲接。銲接完成後，還需進行耗時的銲後熱處理（PWHT）與非破壞檢測（如 X-ray 或超音波檢測）。整個修復週期通常耗時數天至數週不等 ⁴⁰。

7.2 停機成本與發電營收損失之經濟量化模型

非計畫性停機的損失矩陣主要由「發電營收損失」、「市場懲罰與調度成本」、「硬體修復成本」以及「潛在環保罰款」組成。以下基於實務數據建立精確的量化經濟模型：

1. 天文數字的發電營收損失（Lost Generation Revenue）： 根據美國電力市場數據，大型高效能 CCPP 機組的基礎發電生產成本極具競爭力，約為 $0.022/kWh（即每 MWh 約 $22 美元） ⁴¹。在競爭激烈的自由化電力現貨市場（如 PJM 系統）中，尖峰時段的能源結算價格波動劇烈。數據顯示，受惠於高效率，新式 CCPP 機組在能源市場的理論淨收入（Theoretical energy net revenues）在單一年度內甚至可飆升達 148% ⁴²。 假設一部裝置容量為 500 MW 的 CCPP 機組，因一處 4 吋旁通管線的銲道熱疲勞破裂，導致系統被迫停機 7 天（168 小時）進行搶修：
   • 直接損失發電量：500 MW*168 hours = 84,000 MWh。
   • 若保守估計當時電力市場的售電淨利潤為 $30/MWh，單次微小管線失效造成的直接營業收入損失即高達 252 萬美元（約合新台幣 8,000 萬元）。
   • 在極端情境下，若該停機事件發生在夏季用電高峰期，且電網面臨供電吃緊導致系統性能量價格飆升（Uplift charges），電廠甚至可能面臨未履行供電合約的鉅額違約金，財務損失將呈指數級擴大 ⁴²。若遭遇如冷卻塔改建等長達 24 週的大修停機，單一機組損失的發電量更高達驚人的 6,580,224 MWh ⁴¹。
2. 硬體修復、備品與防護監控成本： 雖然 8 吋以下的 P91 小管材本身材料成本占比極低，但在緊急狀態下調度特殊合金鋼（如不銹鋼及其他特種材質）、高價徵召具備 6G 高級證照的高壓管線銲工、以及安排專業熱處理團隊進駐，單次維修的直接現金流支出動輒數萬至數十萬美元。部分電廠為防範燃燒系統的動態破壞，甚至需額外投資 20 萬至 35 萬美元安裝線上燃燒動態監控系統（On-line combustion dynamic monitoring systems），這凸顯了預防無預警停機的高昂代價 ⁴⁰。

非計畫性停機經濟損失因子	傳統銲接系統之潛在風險與成本估算	去銲接化冷彎系統之經濟效益 (ROI)
發電營收中斷	每年潛在數百萬美元損失 (依跳機次數而定)	疲勞壽命延長數倍，幾乎消弭此類停機，挽回全額營收。
現場修復工程	高難度現場 PWHT、RT 檢驗，耗時數週	無銲道，免除檢測與熱處理，模組化快速替換 (若需維護)。
資本支出(CAPEX)與初始建廠成本	現場銲口數量龐大，人工與檢驗成本極高	需採購專用冷彎設備與執行 BQT。但省下大量銲工與非破壞檢測費用，整體 CAPEX 持平甚至更低。
營運與維護成本 (O&M)	需定期執行在線檢測 (In-service Inspection) 監控銲道裂紋	終身免維護 (Maintenance-free) 的理想狀態，O&M 成本極低。

綜合來看，在建廠 EPC 階段全面導入液壓冷作彎管的「去銲接化」製程，其帶來的營運與維護（O&M）成本陡降，以及幾乎歸零的「因管線疲勞洩漏引發的跳機風險」，使其生命週期投資回報率（ROI）極為驚人，是發電資產管理上的一本萬利之舉。

八、大型 EPC 統包工程之戰略性技術整合與實務建議

基於本研究涵蓋冶金學、斷裂力學與經濟量化模型的深度探討，對於如中鼎工程（CTCI）等國際級 EPC 業者而言，在未來承接高階石化廠、LNG 接收站或 CCPP 專案時，針對主蒸氣旁通與附屬小管線系統，強烈建議將「去銲接化冷作彎管」從「替代方案」全面升級為「預設（Default）之工程技術標準」。以下提出針對工程生命週期各階段的具體整合策略：

8.1 前期工程設計 (FEED) 階段的 3D 佈局與應力最佳化

在管線應力分析（如 CAESAR II, ROHR2 等軟體分析）中，工程師不應再套用預設的短半徑彎頭參數。應直接將冷作彎管的幾何屬性（即依據管徑嚴格分類的 3D 或 5D 彎曲半徑與精確的壁厚 ）植入計算模型，藉由軟體自動計算更新後的極低 SIF 值與高 Flexibility Factor，精確模擬管線在熱膨脹與熱層化狀態下的真實系統應力分佈 ¹⁹。3D 佈局團隊應以「最大化單一管線長度」為指導原則，在空間允許的情況下，以連續冷彎取代所有 90 度與 45 度銲接彎頭，將無縫管（Seamless Pipe）的整體力學連續性發揮至極致。

8.2 預製工廠 (Spool Shop) 的模組化生產與品保監控體系

冷作彎管技術的成功關鍵，在於幾近嚴苛的製程參數控制。EPC 應於其預製工廠區內設立專屬的「特殊合金鋼冷彎作業與管制區」。

• 對於 P91/P92 等高強潛變鋼管，必須建立結合 IoT 技術的生產履歷，完善追蹤每一個彎管的冷作應變數據。
• 凡計算出冷作應變落在 5%~20%（極限可放寬至 25%）區間的管段，品保流程應設置硬性攔截點，一律強制排入大型工業烤箱執行標準化之退應力模式（Stress Relief）或進階之正火與回火（N&T）程序，絕不允許便宜行事。
• 品保單位（QA/QC）於出廠模組化前，需執行 100% 的表面硬度檢驗（嚴格執行 190~280 HB 區間控管）及 96% 內徑剛性通徑板幾何驗證 ⁸。確保交付現場的每一件管段，都沒有任何隱藏的材料脆化、軟化或內部起皺情形。

8.3 全生命週期監控與預測性維護技術導入

儘管去銲接化大幅提升了系統可靠度，但針對無法完全避免的剩餘系統介面銲接點（如連接至閥門或大型設備的終端銲道），以及承受極端熱衝擊的冷彎受力點，建議可結合現有前沿科技，導入高階非破壞檢測（NDE）感測器系統。透過持續監測管壁的溫度梯度、微應變（Micro-strain）、以及因金屬疲勞導致的導電率與磁導率變化，建立環境疲勞微裂紋萌生與生長的大數據分析模型。透過預測性維護（Predictive Maintenance）系統在萌生初期發出預警，實現真正意義上的零無預警停機 ⁴³。

九、研究總結

本研究針對 CCPP 主蒸氣附屬管線（尤其是面臨極端多源熱衝擊與高頻震動的 8 吋以下高風險小管徑系統）之「去銲接化」技術，進行了涵蓋微觀力學機制、巨觀應力模型、EPC 製程規範與總體經濟效益的極致深度剖析。研究結果堅定確立了以下三大核心結論：

1. 熱衝擊疲勞的根除性物理對策： 附屬管線在 CCPP 頻繁起停、化學取樣與過剩洩降過程中所承受的瞬態熱衝擊（秒級溫差驟變），是誘發銲道熱影響區（HAZ）疲勞破裂的絕對主因。採用一體成型冷作彎管，從物理的根源層面徹底消除了材料的冶金不連續性（迴避了第四型破裂）與幾何應力集中（移除了 ASME 模型中帶有高溫折減缺陷的銲道 SIF 模型），並將致命的拉伸殘留應力轉化為有益的壓應力，從根本上阻斷了疲勞裂紋的萌生與擴展路徑。
2. 製程可行性與國際規範相容性： 透過嚴格遵守 ASME B31 規範體系及國際頂尖 EPC 內部的高標準製程規範（包含嚴格依管徑劃分的 3D/5D 彎曲半徑選用、通徑板測試，以及針對 P91 特殊材質依據 5%~20%(25%) 應變率標準無可妥協的退應力與 N&T 焊後熱處理及 190-280 HB 硬度控管），冷作彎管在整體力學性能與微觀組織穩定性上，完全且卓越地勝任 CCPP 的極端高溫高壓環境。
3. 卓越的資產經濟與戰略營運價值： 去銲接化技術對降低非計畫性停機風險的量化經濟貢獻極其驚人。透過徹底消除小管線銲道破裂引發的自動跳機事件，可為發電業者穩定挽回單次動輒超過數百萬美元的尖峰售電營收損失與緊急維修成本。對於主導建廠的 EPC 統包商而言，此技術在預製工廠的標準化與模組化導入，不僅能巨幅降低現場高危險銲接與 X-ray 檢測的勞動力負擔與成本，更能實質提升交付工程的長期可靠度與國際市場的品牌競爭力。

綜上所述，CCPP 高能管線的「去銲接化」絕不僅是一項製造工法的單純轉換，更是追求電廠「零故障運轉」（Zero-Failure Operation）之系統性工程哲學的具體實踐。在未來全球電網高度依賴 CCPP 進行快速調峰調頻的趨勢下，隨著材料科學的進展與重型冷彎機具精密度的進一步突破，預期此一去銲接化技術將涵蓋更廣泛的管徑範圍與更嚴苛的雙相流體系統，成為下一代高能效、高韌性發電廠設計中不可或缺的核心基石。
