ASTM A312管線在 ASME B31.1 規範下冷彎技術標準與品質控制分析報告：(R/D 3D~5D 範圍挑戰與應對策略) Analysis Report on Cold Bending Technical Standards and Quality Control for ASTM A312 Piping under ASME B31.1 Specification: (Challenges and Countermeasures for R/D Ratios of 3D to 5D)

/ Uncategorized / 作者:

I. 摘要



本報告針對 ASTM A312 奧氏體不銹鋼（3XX 系列）管線在 ASME B31.1《動力配管規範》（Power Piping Code）框架下的冷彎工法進行深入分析，特別關注彎徑比（R/D）介於 3D 至 5D 的緊密半徑彎曲所面臨的工程挑戰。B31.1 規範以確保發電設施配管系統的長期可靠性和安全性為目標 1。分析顯示，R/D 3D~5D 冷彎會導致極高的塑性應變和殘餘應力，這使奧氏體不銹鋼對應力腐蝕裂紋（SCC）和疲勞失效的敏感性急劇增加 1。

關鍵發現與標準差異：

  1. 幾何完整性： 雖然B31.1 對於 R≧5D 的彎管規定了 8% 的橢圓度上限 3，但對於 R/D 3D~5D 的緊密彎曲，規範允許設計者指定限制。鑑於動力配管的嚴苛要求，設計文件必須採用更嚴格的行業標準（如 PFI 建議的 3D 彎曲橢圓度 ≦3%），以彌補 B31.1 在此範圍內的規範空白4。
  2. 熱處理強制性： 奧氏體不銹鋼管線的後成形熱處理（PHT）並非絕對強制。B31.1 Para. 129.3.4.1 規定，PHT 僅在冷作應變和設計溫度同時超過特定界線時才要求執行 5。然而，基於高應變和 SCC 潛在風險，在豁免 PHT 的條件下，工程設計師仍應採取最保守的做法，考慮固溶退火和嚴格的表面鈍化程序。
  3. 品質檢驗：B31.1 的強制性非破壞性檢測（NDE）主要集中在銲道 3。鑒於冷彎區域存在潛在的微觀表面缺陷，強烈建議設計者在製造程序規範（MPS）中強制要求對 R/D 3D~5D 冷彎的外半徑區域執行 100% 液體滲透檢測（PT），以確保表面完整性。



II. 規範基礎、材料特性與工程挑戰



2.1 ASME B31.1 動力配管規範的適用性與哲學

ASME B31.1《動力配管規範》專用於涵蓋發電設施中從事電力生產、蒸汽供應或相關公用事業的配管系統 1。該規範確立的設計和工程要求，目標是確保系統的長期可靠性和安全性 1。由於其應用於高風險、高溫、高壓環境，B31.1 在設計哲學上體現了高度的保守性。

在配管系統中，彎管扮演著引導流體路徑和吸收熱膨脹應力 (Thermal Expansion Stress) 的關鍵柔性角色 1。彎管的製造品質直接影響整個配管系統的應力分佈和疲勞壽命，這使得 B31.1 對彎管的製造控制尤為嚴格。

與適用於化工或煉油行業的 ASME B31.3 規範相比，B31.1 通常採用更高的安全係數 7。這種較高的安全裕度表明 B31.1 對於材料缺陷和製造過程不確定性的容忍度較低，因此要求更為嚴苛的製造、安裝和檢驗控制 9。在動力配管環境中，製造缺陷或殘餘應力可能導致災難性後果，因此必須堅持最高的品質標準。



2.2 ASTM A312 奧氏體不銹鋼 (3XX 系列) 特性分析

ASTM A312 是一項針對無縫、直縫銲和重度冷加工銲製奧氏體不銹鋼管的標準規範，廣泛應用於高溫和一般腐蝕服務，包括 TP304 和 TP316 等常見牌號 10。這些材料通常被歸類於 ASME P-No. 8 材料組。

奧氏體不銹鋼在冷作過程中的材料響應是進行冷彎研究的關鍵。這類材料具有顯著的加工硬化 (Work Hardening) 特性。當受到塑性變形（例如冷彎）時，其強度會大幅提高，但同時延展性 (Ductility) 卻會下降 1。這種延展性的損失必須在設計和製造中加以考慮，以防止在使用過程中發生脆性斷裂或疲勞失效。

儘管 A312 規範涵蓋了重度冷加工 (Heavily Cold Worked, HCW) 銲管，這些管線在最終退火前可承受高達 35% 的壁厚和銲縫減薄 10，但這並不意味著最終產品的冷彎可以忽略應變影響。HCW 管線的冷加工發生在最終固溶退火之前，目的是改善材料結構。對於最終產品進行的冷彎操作，即使應變通常遠低於 35%，由此產生的殘餘應力和延展性變化仍須通過 B31.1 Para 129.3.4 的熱處理規定進行嚴格評估，以確保其長期符合規範要求的可靠性 5。



2.3 R/D 3D~5D 冷彎的工程挑戰

彎徑比 R/D（彎曲中心線半徑 R 與管線公稱外徑 D 之比）是衡量彎管緊湊程度的關鍵參數。標準彎頭 (Elbows) 的 R/D 通常約為 1.5，而本報告聚焦的 R/D 3D 至 5D 範圍則被視為中等到緊密半徑的冷作彎曲 1。

在此範圍內進行冷彎操作，管壁承受極高的塑性應變：

  1. 外半徑 (Extrados)： 承受拉伸應變，導致不可避免的壁厚減薄 1。
  2. 內半徑 (Intrados)： 承受壓縮應變，可能導致橫截面不穩定和褶皺 (Wrinkling) 1。

殘餘應力與應力腐蝕裂紋 (SCC) 風險： 塑性變形的集中會產生高幅度的殘餘應力。對於奧氏體不銹鋼而言，高殘餘拉伸應力，特別是集中在外徑側，是導致應力腐蝕裂紋 (SCC) 和疲勞失效的決定性因素 1。在動力配管常見的特定腐蝕環境（例如存在氯化物或高溫水/蒸汽）下，A312 材料對 SCC 的敏感性會急劇增加 2。因此，對於 R/D≦5D 的緊密冷彎，如何通過製造程序和後處理手段控制殘餘應力，成為確保長期運營安全性的最高優先事項。



III. 彎曲設計與幾何完整性強制限制



ASME B31.1 透過 Para. 104.2.1（設計限制）和 Para. 129（製造要求）來控制彎管的幾何完整性。對於緊密半徑（R/D 3D~5D）的冷彎，對變形參數的嚴格控制至關重要。



3.1 最小設計壁厚與減薄補償

冷彎過程導致的外半徑壁厚減薄是設計者必須考慮的主要因素之一。B31.1 Para. 104.2.1(A) 強制要求彎曲後的最小壁厚必須滿足 Para. 102.4.5 的壓力設計要求和 Para. 129 的製造要求 3。這要求設計者在選擇起始管線材料時，必須預留足夠的壁厚裕度來補償預期的減薄量。

雖然 B31.1 未為所有 R/D 範圍強制規定具體的減薄率百分比，但行業標準 PFI ES-24 提供了實用的指導 12。例如，對於 3D 冷彎，建議壁厚減薄不應超過管線實際厚度的 12% 4。如果設計者未能預先考慮減薄並選擇合適的起始管厚度，則彎曲完成後的管件可能無法滿足最小壁厚要求，從而導致其壓力承載能力不符合 B31.1 的規定。



3.2 橫截面橢圓度 (Ovality/Flattening) 的強制控制

橫截面橢圓度（或扁平度）是衡量彎管變形程度的關鍵指標，定義為最大與最小外徑的差值與平均外徑的比值 4。過度的橢圓度會顯著降低管線的抗彎矩能力和壓力設計裕度。

B31.1 Para. 104.2.1(B) 規定了橢圓度的強制限制，但該限制主要適用於較寬鬆的彎曲條件：對於鐵磁材料，當彎曲半徑 R 為 5 倍公稱管徑或更大 (R≧5D)，且公稱壁厚為 Schedule 40 或更厚時，橢圓度不得超過平均測量外徑的 8% 3。

緊密彎曲（R/D 3D~5D）的規範適用性分析：Para. 104.2.1(B) 接下來聲明，「扁平度和褶皺的限制可以由設計指定，具體取決於用途、材料和應力水平」 9。這表明 B31.1 在 R/D < 5D 的緊密冷彎範圍內，並未設立強制性的橢圓度上限。這種規範結構要求工程設計師必須主動擔負起責任，在設計規格中納入更嚴格的行業標準作為強制性製造程序規範（MPS）。如果設計師忽視這一點，製造商理論上可以遵循 R≧5D 的 8% 限制，這對於R/D = 3D 的高應變彎曲而言，通常是無法接受的。

因此，專業的動力配管設計必須採用更保守的數值。行業標準通常建議 3D 彎曲的橢圓度不應超過 3% 4，或對於內部壓力服務不超過 5% 13。在要求極高長期疲勞性能的 B31.1 系統中，採用 3% 或 5% 的限制是確保管線幾何完整性和應力分析準確性的關鍵。



3.3 褶皺 (Wrinkling) 的預防與接受標準

褶皺是緊密彎曲中常見的缺陷，通常發生在內半徑 (Intrados) 側，是壓縮應變導致管壁失穩的結果 4。褶皺的發生不僅影響流體動力學性能，更表明製造程序，尤其是通蕊棒 (Mandrel) 和助推器 (Booster) 的控制不當 13。

儘管 B31.1 對褶皺的具體接受標準不明確，但行業實踐（如 PFI ES-24）提供了具體的指導，設計者應將這些指導納入製造規範中：

  1. 所有波形必須以平順漸進的方式融入管線表面 12。
  2. 褶皺的最大垂直高度（從兩相鄰波峰的平均高度測量到波谷）不應超過公稱管徑的 3% 12。

成功的 R/D 3D~5D 冷彎製造程序（MPS）必須包括精確的芯棒選用和定位，以在彎曲過程中為內徑提供足夠的支撐，這是防止褶皺的根本措施 1。

ASME B31.1 彎管幾何完整性限制與設計建議 (針對 A312 冷彎)

幾何參數 ASME B31.1 規定的強制限制 (R ≥ 5D) R/D 3D-5D 緊密彎曲的設計強制建議 B31.1 參考段落
橢圓度 (Ovality) ≦8% of OD ≦3% to 5% of OD (必須在設計中指定) 1 104.2.1(B) 3
壁厚減薄 (Wall Thinning) 彎曲後最小厚度須符合 Para. 102.4.5 設計要求 R/D 3D 彎曲建議 ≦12% 的實際厚度 1 104.2.1(A)
褶皺深度 (Wrinkling) 須在設計中指定限制 ≦3% of Nominal Pipe Size (NPS) 104.2.1(B) / 129.3.3B



IV. 奧氏體不銹鋼冷作應變計算與熱處理強制性規定



對於 ASTM A312 奧氏體不銹鋼（P-No. 8 材料），冷作變形引入的殘餘應力是其長期可靠性的主要威脅。ASME B31.1 Para. 129.3.4 提供了關於後成形熱處理（PHT）的具體決策機制，旨在通過固溶退火來恢復延展性並消除殘餘應力。



4.1 冷成形應變的計算方法

B31.1 規範要求對冷作變形區域的應變進行量化。Para. 129.3.4.1 提供了冷作應變的計算方法 5。對於由直管彎曲形成的圓柱形管件，冷作應變 (% strain) 通常在彎管的外半徑達到最大值。計算的準確性至關重要，因為它直接決定了是否需要強制執行 PHT。

雖然規範提供了將板材成型為圓柱體或碟形封頭的公式，但對於管線彎曲，應變的計算通常基於彎曲半徑 R 和管件厚度 t。標準化的彎曲應變計算通常是：

ε=t/2Rm*100%  或 ε=D/2R*100%

其中 D 是外徑，R 是中心線彎曲半徑。設計者必須遵循 Para. 129.3.4.1 的具體指導來準確量化管壁外半徑處的拉伸應變，以進行 PHT 評估 5。



4.2 彎後成形熱處理 (PHT) 的決策觀點

B31.1 對奧氏體不銹鋼 PHT 的要求基於兩個界線：冷作應變水平和設計溫度 5。

強制性 PHT 的觸發條件：

PHT 僅在冷成形區域同時超過設計溫度限制和冷作應變限制時才成為強制要求 5。具體的應變和溫度界線列於 Table 129.3.4.1 中（例如，冷作應變界線通常設為 5% 5）。如果兩項條件均被超過，則必須執行 PHT，程序為固溶退火。



PHT 的豁免與風險管理：

B31.1 Para. 129.3.3.2 規定，對於應變 ≦5% 或 設計溫度≦1000°F(540°C) 的材料，熱處理既不強制也不禁止 5。

這項「既不強制也不禁止」的規定，要求工程設計師進行嚴格的風險評估。在動力配管這種高可靠性系統中，如果流體可能含有氯化物離子或為高純水（導致水化學參數難以控制），即使冷作應變低於 Para. 129.3.3.2 的豁免界線（5% 應變或 1000°F），由於 R/D 3D~5D 彎曲的殘餘應力高度集中，設計者應基於保守原則，考慮採用固溶退火以徹底消除殘餘應力，從而最大程度地降低 SCC 風險 1。B31.1 提供了最低要求，但設計者有權指定更保守的製造和處理要求 9。



4.3 固溶退火的具體程序要求

當確定需要執行 PHT 時，必須採用固溶退火 (Solution Annealing) 15。

程序細節： 固溶退火要求將管件加熱至最低 2025°F (約 1107°C) 的溫度，然後通過水淬或使用其他方法快速冷卻 15。快速冷卻是程序中極為關鍵的一步，其目的是確保材料快速通過 800°F 至 1500°F 的敏化溫度範圍 15。如果冷卻速率不足，奧氏體不銹鋼晶界將析出碳化物，導致敏化 (Sensitization)，使材料對晶間腐蝕 (Intergranular Corrosion) 高度敏感，這在動力配管應用中是嚴格禁止的。

表 IV-1：ASME B31.1 PHT 決策矩陣摘要 (針對 A312 奧氏體不銹鋼)

形成狀態 PHT 觸發條件 (需同時滿足) ASME B31.1 PHT 要求 (Para. 129.3.4) 程序要求
強制 PHT Td > 界線 (e.g., 1000°F) AND % Strain > 界線 (e.g., 5%) 1 強制執行 固溶退火，加熱至最低 2025°F 後快速冷卻 2
豁免區 Td≦1000°F OR % Strain ≦5% 1 既不強制也不禁止 1 建議在潛在 SCC 環境中執行



V. 製造程序與品質控制實務



確保 R/D 3D~5D 冷彎管件的可靠性，必須在製造和品質控制方面實施多重保障措施，尤其要關注奧氏體不銹鋼的特殊污染控制要求。



5.1 冷彎設備與程序控制

成功的冷彎製造依賴於高度規範化的製造程序規範（MPS），用以精確控制整個變形過程 1。對於緊密半徑（R/D 3D~5D）的彎曲，標準的拉彎設備必須配備高精度的輔助工具。這包括選用多球芯棒 (Mandrel) 來提供內部支撐，以及使用助推器 (Booster) 來減輕外徑側的拉伸應力，從而最小化橢圓度和壁厚減薄 13。任何工法參數（如彎曲速度、芯棒間隙、潤滑劑類型）的微小偏差都可能導致幾何完整性喪失或產生過高的殘餘應力。



5.2 殘餘應力、表面清潔與 SCC 預防

冷作引入的高殘餘拉伸應力是奧氏體不銹鋼發生 SCC 的主要原因 1。因此，在製造階段採取嚴格的表面和清潔控制至關重要 2。

清潔與除垢： B31.1 對於經過熱處理的管件，要求必須清除所有氧化皮 (scale) 16。如果執行了固溶退火，管件表面可能形成氧化皮。如果未經 PHT 處理的冷作管件，表面也可能殘留用於彎曲的潤滑劑或鐵屑。氧化皮、鐵屑或任何其他外來污染物都是點蝕和 SCC 的主要誘因。

污染物控制與鈍化： 對於奧氏體不銹鋼，製造商必須嚴格禁止使用任何含鹵素（例如氯化物）的標記、潤滑劑或清潔劑，因為這些物質是導致 SCC 的主要來源 2。所有用於彎曲或後續處理的工具和化學品都必須進行無鹵素認證。即使 PHT 得到豁免，也強烈建議執行鈍化處理，通過酸洗或其他方法在不銹鋼表面重新形成穩定的氧化鉻保護層，以提高其在腐蝕環境中的耐受性。



5.3 矯正與修復限制

在冷彎完成後，對彎管區域進行任何後續的機械矯正或整形操作（例如為減小輕微橢圓度而進行的局部壓縮），都有可能引入額外的或改變方向的殘餘應力。B31.1 對於管線系統的改動持謹慎態度。Para. V-8.3.1 要求，當更換或修改元件的尺寸、佈局或材料時，必須重新評估整個受影響配管系統的設計應力 15。這意味著任何對冷彎區域的機械修復或矯正，都必須經過設計師的批准，並可能需要額外的 NDE 或應力分析來驗證其長期適用性。



VI. 檢驗、測試與驗收標準



B31.1 透過視覺檢驗、壓力測試和補充 NDE 來驗證冷彎管件的製造品質和結構完整性。



6.1 視覺檢驗 (Visual Examination, VT) 的強制性

視覺檢驗是 B31.1 規範中對所有配管元件的基礎且強制性的檢驗方法。Para. 136.4.2 要求 VT 必須在製造和安裝過程中執行，以驗證所有完成的銲道和配管元件（包括彎管）符合設計和銲接程序規範（WPS）的要求 3。對於冷彎管件，VT 用於檢查是否有明顯的褶皺、嚴重的橢圓度、表面裂紋、分層或外來污染物。任何肉眼可見的表面或幾何缺陷都必須被記錄並進行進一步的工程評估。



6.2 冷成形區域的非破壞性檢測 (NDE) 應用分析

ASME B31.1 的強制性 NDE 範圍（包括射線檢測 RT、超聲波檢測 UT、磁粒檢測 MT 或液體滲透檢測 PT）主要集中在壓力銲道上 3。具體強制檢驗的類型和範圍詳列於 Table 136.4。

彎管基材 NDE 考量：

B31.1 規範並沒有強制要求對冷形成區域（即非銲道區域）的基材執行 MT 或 PT 檢測 5。這些 NDE 方法僅在工程設計 (Engineering Design) 中明確指定時才成為強制要求 3。

然而，這種規範結構對於 R/D 3D~5D 的高應變冷彎管件構成潛在風險。由於高塑性應變可能在彎管外半徑處產生微觀表面裂紋，這些裂紋在運行中可能成為 SCC 或疲勞裂紋的萌生點。在未執行 PHT 消除殘餘應力的情況下，此風險尤其高。

建議： 由於動力配管系統對可靠性的要求極高，設計者應在製造程序規範中強制要求對所有高應變冷彎區域（R/D 3D~5D）的外半徑 (Extrados) 執行 100% 液體滲透檢測 (PT)。PT 檢測是一種有效的表面缺陷檢測手段，能夠驗證冷作後材料表面的完整性，這被視為確保奧氏體不銹鋼長期 SCC 抵抗力的一道重要防線。如果執行了 PHT，NDE 可以選擇在 PHT 之前或之後執行，但通常建議在 PHT 之後執行，以確保熱處理過程中未產生新的缺陷 5。



6.3 壓力測試 (Para. 137)

所有依據 B31.1 製造、組裝和檢驗的配管系統，最終都必須通過壓力測試，通常是水壓測試 (Hydrostatic Test)，以驗證整個系統在設計壓力下的結構完整性和氣密性 6。彎管作為配管系統的一部分，其製造品質的最終驗收也取決於其在壓力測試中是否能保持結構穩定和不洩漏。



VII. 結論與建議



ASTM A312 奧氏體不銹鋼管線在 ASME B31.1 規範下進行 R/D 3D~5D 範圍的冷彎是高技術要求的工法。成功實施的關鍵在於超越 B31.1 的最低要求，並通過嚴格的工程設計指定來控制塑性應變的連帶效應（幾何變形、殘餘應力和 SCC 敏感性）。



7.1 結論

本分析證實，儘管 B31.1 為彎管製造提供了基本框架，但在處理 R/D < 5 的緊密冷彎時，規範將幾何限制的責任委託給了設計者。同時，奧氏體不銹鋼的固有特性使得殘餘應力和表面完整性成為動力配管長期可靠性的決定性因素。因此，工程設計師必須採用行業最佳實踐，制定明確且保守的製造與檢驗程序，以確保所有彎管的性能能夠滿足 B31.1 規範對高可靠性動力配管的期望。



7.2 操作建議 (Actionable Recommendations)

  1. 設計規格化緊密幾何公差： 對於所有 R/D 低於 5D 的冷彎，設計規格必須明確規定橢圓度 (建議≦5% 或更低) 和壁厚減薄 (R/D 3D 建議≦12% 的實際厚度)，以補充1 Para. 104.2.1 的規範限制 3。
  2. PHT 決策的保守性： 對於在潛在 SCC 環境中運行的 A312 管線，即使冷作應變低於 129.3.3.2 的豁免界線（5% 應變或 1000°F），仍應考慮執行固溶退火（最低 2025°F 後快速冷卻 15），以徹底消除殘餘應力，降低長期運營風險 5。
  3. 強制性表面 NDE 檢測： 針對所有 R/D 3D~5D 的冷彎區域，工程設計應強制要求在製造結束後（無論是否 PHT）對外半徑 (Extrados) 區域執行 100% 液體滲透檢測（PT）。這是檢測冷作導致的表面微觀缺陷，並驗證管線結構完整性的關鍵步驟 5。
  4. 嚴格的污染物和表面控制： 必須在製造程序中強制規定嚴格的清潔規範。確保所有用於彎曲或後處理的材料和清潔劑均為無鹵素（Halogen-Free）。冷彎後，必須清除任何氧化皮或鐵屑，並執行鈍化處理，以恢復奧氏體不銹鋼的耐腐蝕性 2。

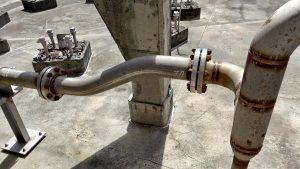

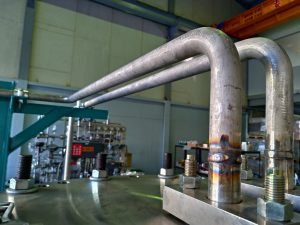

照片分享:A312 3xx系列冷作彎管花絮

參考文獻

  1. ASME B31.1 動力配管規範下3≦ R/D ≦5 冷作彎管的設計、製造 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/asme-b31-1-%E5%8B%95%E5%8A%9B%E9%85%8D%E7%AE%A1%E8%A6%8F%E7%AF%84%E4%B8%8B-3%E2%89%A6-r-d-%E2%89%A65-%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E7%9A%84%E8%A8%AD%E8%A8%88%E3%80%81%E8%A3%BD%E9%80%A0%E3%80%81/
  2. 46 CFR Part 56 — Piping Systems and Appurtenances – eCFR, https://www.ecfr.gov/current/title-46/chapter-I/subchapter-F/part-56
  3. ANSI/ASME B31.1, “Power Piping” American National Standard Institute, Contents Through Table A-3., https://www.nrc.gov/docs/ML0314/ML031470592.pdf
  4. CLOSE RADIUS PIPE BENDING AND FORMING – Apex Piping, https://apexpiping.com/wp-content/uploads/2021/01/APEX-ES7-Tech-Doc-v2.pdf
  5. ASME B31.1-2016 – Standards Michigan, https://standardsmichigan.com/wp-content/uploads/2018/01/Proposed-Revision-of-B31.X-Power-Piping-Public-Review-Draft-2346.pdf
  6. 1 – Power Piping – ASME, https://www.asme.org/codes-standards/find-codes-standards/b31-1-power-piping
  7. Difference ASME B31.1 AND B31.3 | PDF | Strength Of Materials | Bending – Scribd, https://www.scribd.com/document/439830675/Difference-ASME-B31-1-AND-B31-3
  8. ASME B31.3 vs. ASME B31.1: What’s the Difference? – ALEKVS Machinery, https://www.alekvs.com/asme-b31-3-vs-asme-b31-1-whats-the-difference/
  9. ASME B31.1 – Future Energy Steel, https://energy-steel.com/wp-content/uploads/2025/03/ASME-B31.1.pdf
  10. ASTM A312 Pipe: Key Specifications and Applications – Leading Supplier of Special Metal Products in China – SSM, https://ssmalloys.com/astm-a312-pipe/
  11. Seamless and Welded Austenitic Stainless Steel Pipes1, https://www.jcoepipe.com/Content/upload/pdf/2020161977/ASTM-A312.pdf
  12. PFI-ES24 (Pipe Bending Methods, Tolerances, Process and Material Requirements) PDF, https://www.scribd.com/document/353761801/PFI-ES24-Pipe-bending-methods-tolerances-process-and-material-requirements-pdf
  13. PFI ES-24 | PDF – Scribd, https://www.scribd.com/document/918503747/PFI-ES-24
  14. The Key to Successful Bending Practices – Engineering Services LP, https://engineeringserviceslp.com/wp-content/uploads/2020/11/PAPER-BENDING.pdf
  15. ANSI/ASME B31.1, “Power Piping” American National Standard Institute, Table A-4 Through Table 1. – NRC, https://www.nrc.gov/docs/ML0314/ML031470601.pdf
  16. 46 CFR § 56.80-15 – Heat treatment of bends and formed components., https://www.law.cornell.edu/cfr/text/46/56.80-15
購物車
