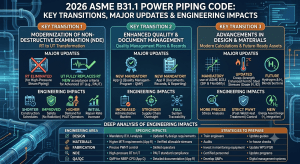

2026年ASME B31.1動力管線規範應用的關鍵轉折：重大更新與工程影響深度解析 (A Critical Turning Point in 2026 ASME B31.1 Power Piping Code Applications: An In-Depth Analysis of Major Updates and Engineering Impacts)

/ Uncategorized / 作者:

前言

在現代工業與能源基礎設施的發展進程中，管線系統的機械完整性與運行安全性始終是工程設計的核心命題。隨著美國機械工程師學會（ASME）發布了 ASME B31.1（動力管線）2024 年版，並伴隨 ASME 鍋爐與壓力容器規範（BPVC）2025 年版的頒布，全球工程界正迎來一個極具戰略意義的技術分水嶺。根據多個司法管轄區與法規機構的過渡期規劃，這些新版標準將於 2026 年全面結束緩衝期，並正式成為具有法律強制力的合規基準 1。

ASME B31.1 作為 B31 壓力管線規範家族的基石，專門針對發電廠、工業與機構鍋爐廠、地熱供暖系統以及區域冷暖氣系統中的高壓與高溫蒸汽及水循環管線進行嚴格規範 4。相較於專注於石油化工領域的 ASME B31.3（製程管線），B31.1 始終秉持著最為保守的設計哲學，其安全係數（Safety Factor）通常設定在 3.5 至 4.0 之間，旨在確保電廠設施能夠在極端熱力學條件下具備長達四十年以上的長期運轉壽命與最高級別的系統可靠度 6。

本次深度研究報告旨在全面剖析 ASME B31.1 最新版本相較於 2022 年及更早歷史版本的重大技術演進與底層邏輯重構。這些更新並非僅是字面意義上的條文修訂，而是深刻反映了工程界近年來對於材料潛變（Creep）、疲勞破壞（Fatigue）、數位化品質管理體系以及高階無損檢測（NDE）技術的最新科學認知 2。從應力分析基本假設的徹底推翻，到非鍋爐外部管線（NBEP）品質管理系統的全面法制化，2026 年的規範應用環境將迫使工程設計公司、管線製造商、檢驗機構及電廠業主全面升級其技術標準、軟體演算法與專案管理流程，以應對日益嚴苛的法規審查與工業安全挑戰。

一、詞彙定義與法規適用邊界的精確化重塑

法規條文的準確解讀建立在嚴謹的詞彙定義之上。在 ASME B31.1 最新修訂版中，委員會進行了大規模的語義梳理與定義重構，以消除過去在工程執行與責任歸屬上可能產生的法律與技術模糊地帶。最為顯著的變革之一，是在第 100.2 節中正式引入了「設計者（Designer）」的明確定義 4。在過往的大型工程總承包（EPC）專案中，設計責任往往在工程公司、顧問機構與製造商之間流轉，導致在面臨系統失效或設計缺陷時，難以釐清最終的技術核可責任。新版規範透過明文定義「設計者」，確立了在管線系統工程設計中必須具備特定資格與經驗的負責主體，從而強化了設計階段的問責機制。

在實體組件的定義方面，新版規範廢除了過去將「管（Pipe）」與「管材（Tube）」合併定義的籠統作法，分別為「管」與「管材」建立了獨立且精確的定義 5。這種分離反映了兩者在製造工法、尺寸標註標準（如公稱管徑 NPS 與外徑 OD 的差異）以及容許應力應用上的本質區別。同時，規範也針對缺陷特徵與材料特性新增了多項專業定義，包括「鐵素體材料（Ferrous material）」、「非鐵素體材料（Nonferrous）」、「線性指示（Linear indication）」、「圓形指示（Rounded indication）」、「體積檢測（Volumetric examination）」、「電弧擊傷（Arc strike）」以及「節流閥（Throttle valve）」 5。這些定義的擴充，不僅使非破壞性檢測（NDE）人員在出具檢驗報告時能夠使用更為標準化且無歧義的術語，也為後續的缺陷評估與適用性分析提供了堅實的語義基礎。

此外，針對熱處理與銲接工法，規範新增了「奧氏體化（Austenitizing）」、「次臨界熱處理（Subcritical heat treatment）」、「回火（Tempering）」以及「銲後氫烘烤（Postweld hydrogen bakeout）」的定義 5。銲後氫烘烤概念的正式納入，顯示規範委員會對於高強度鋼材在銲接過程中容易引發的氫致開裂（Hydrogen-induced cracking, 亦稱冷裂紋）現象給予了高度重視，並提供了明確的術語指導以規範現場的除氫工法。在分析術語方面，第 104.8 節「管線組件分析」中新增了縱向壓力應力（Longitudinal pressure stress）符號 Slp 的定義，並同步刪除了原有的Po（即與偶發負載同時發生的重合壓力）定義 5。這一符號的更迭旨在優化應力計算公式的數學表達，使工程師在進行偶發負載分析時，能夠更直觀地計算由內部壓力所貢獻的縱向應力分量。最後，新規範全面落實了性別中立（Gender neutrality）的原則，移除了所有帶有性別偏見的字眼，並正式允許在此版本中並行使用美國慣用單位（USC）與國際單位制（SI Metric），以迎合全球化工程專案的實務需求 4。

二、應力分析機制的歷史性範式轉移：強制導入 ASME B31J

在管線力學分析領域，ASME B31.1 最新版本的發布標誌著一個時代的終結與另一個時代的開端。過去數十年來，管線應力工程師在進行熱膨脹彈性分析、疲勞壽命計算以及節點應力評估時，高度依賴 ASME B31.1 內建的強制性附錄 D（Mandatory Appendix D） 9。附錄 D 提供了一系列針對各種管件（如彎頭、三通、漸縮管）的應力強化係數（Stress Intensification Factors, SIF, 或稱 i-factors）與撓性係數（Flexibility Factors, k-factors）。然而，這些數據的科學基礎主要源自於 1950 年代由 A.R.C. Markl 等先驅針對標準碳鋼管件所進行的彎曲疲勞實驗 10。隨著現代電廠管線幾何形狀日益複雜、管壁厚度因超臨界壓力而大幅增加，以及有限元素分析（FEA）技術的普及，工程界逐漸發現附錄 D 的經驗公式在許多情況下已不敷使用，針對某些特定管件（如大徑厚比D/T管件或特殊異徑三通）往往表現出保守度不足或過度保守的極端偏差 11。

2.1 廢除附錄 D 與 B31J 的全面接管

為了解決這一歷史遺留問題，ASME B31.1-2024 版本作出了極具魄力的決策：徹底刪除強制性附錄 D，並在規範主文中明確規定，強制要求將 ASME B31J（金屬管線組件之應力強化係數與撓性係數判定標準）作為計算 i 係數與 k 係數的唯一合法選項 4。這項變更對 2026 年的管線應力分析實務產生了震硬性的衝擊。ASME B31J 提供了一套標準化、基於現代實體疲勞測試與高精度虛擬有限元素模型（Virtual FEM）交互驗證的數據庫，能夠更真實、更安全地預測金屬管件在承受循環位移負載與持續力矩時的疲勞壽命與結構極限 11。

在應力計算的具體演算法上，最為顯著且令許多資深工程師感到措手不及的「應力分析震撼（Stress Analysis Shock）」，體現在持續應力指數（Sustained Stress Indices, SSI 或 Ss）預設值的變更 9。在舊版規範的體系下，若某個非標準管件缺乏特定的測試數據，規範允許工程師使用0.75i（其中 i 為該管件的應力強化係數）作為持續應力指數的預設值 9。然而，最新的規範框架（與 B31.3 的演進邏輯一致）將此預設值更改為 1.0，或嚴格要求必須參照 B31J 的具體規定進行推導 9。此一變革消除了過去隱含潛在非保守性（Non-conservative）的經驗假設。從數學角度來看，在缺乏具體實證數據的情況下，將乘數從0.75i  變更為1.0，實質上導致了三通、分支管或特殊接頭處的計算持續應力瞬間增加了約 33% 9。

2.2 對工程軟體與設計佈局的深遠影響

這項應力計算基準的變更，意味著許多在 2022 年版或更早版本規範下，透過商用應力分析軟體（如 CAESAR II, CAEPIPE, 或 START-PROF）計算呈現安全合格的現有設計模型，若以 2026 年的強制合規標準重新執行運算，極有可能在關鍵節點處出現應力超標的紅字警告 9。為因應此一變局，主流的管線應力分析軟體開發商已全面更新其核心演算法。例如，CAEPIPE 版本 13.10 與 CAESAR II 第 13 版均已內建並強化了對 ASME B31J (2023) 的支援，允許使用者自動套用 B31J 的 SIF 與撓性係數 11。軟體甚至針對 B31J 設立了幾何條件限制（如管徑厚度比D/T ≦ 100、分支管徑不得大於主主管徑等），當模型超出這些幾何極限時，系統將發出警告以要求工程師進行特殊評估 11。

這種從「經驗法則時代」向「高保真度解析（Higher-fidelity engineering）」過渡的過程，要求設計團隊在專案初期必須重新思考管線佈置（Piping Layout）的策略。由於局部應力的計算值上升，工程師可能被迫在管線路徑中配置更多的膨脹迴圈（Expansion Loops）、增加管線的自然柔性，或者採用更為複雜的彈簧支撐系統（Spring Hangers）與剛性支撐（Rigid Supports）來有效分散或吸收位移應力。忽視 B31J 強制化所帶來的設計約束，不僅將面臨審查退件的合規風險，更可能在電廠實際運轉中引發管件的早期疲勞破裂。

三、動態效應與偶發負載評估邏輯的重構

在發電廠的生命週期中，管線系統除了承受內部流體壓力、自身重量與熱膨脹等持續性與位移性負載外，還必須抵禦如地震、強風、水錘效應（Waterhammer）與安全閥排放反作用力等極端動態效應。ASME B31.1 在 2024 年版中，針對這些偶發負載（Occasional Loads）的評估邏輯與應力容許基準進行了重要的釐清與收緊。

首先，針對第 101.4 節「環境影響（Ambient Influences）」，規範新增了明確的指引條文，指出工程師在進行系統應力設計時，不需要將風載（Wind）與地震載（Earthquake）視為同時發生的共存負載 5。這項技術釐清基於機率風險評估（PRA）的統計事實：在一座電廠的運轉壽命期間，極端強風（如颶風或颱風）與破壞性地震在同一瞬間精確重合的機率微乎其微。這項修訂賦予了設計師合理的豁免權，避免了因過度堆疊極端負載而導致管線支撐結構設計得過於龐大與浪費。

然而，在獨立評估這些動態效應時，規範則採取了更為嚴格的態度。針對第 101.5.2 節（風載）與 101.5.3 節（地震），新版規範進行了修訂，明確禁止在此類動態效應的應力分析中應用「容許應力設計（Allowable Stress Design, ASD）」係數來人為降低計算應力 4。過去，部分設計者可能會套用建築結構規範中的 ASD 縮減係數來美化管線應力計算結果；新規範的這項禁令，確保了管線組件在承受自然災害產生的真實物理應力時，其計算模型能如實反映極限狀態，從而保障系統的安全邊界。

值得注意的是，雖然管線本身的應力計算變得更為嚴格，但在輔助結構的設計上，規範提供了務實的彈性。經修訂的第 120.2.4 節「補充結構鋼材（Supplementary Structural Steel）」中，允許在設計這些非承壓的管線支撐結構時，應用第 121.2(J) 節中所規定的容許應力增幅 4。這意味著在承受短期且罕見的偶發負載時，支撐鋼結構可以容許較高的瞬態應力，這有助於優化材料使用量並降低建造成本。此外，新規範也要求設計者必須考量環境溫度條件對位移應力分析的影響，並確保管線系統的佈置與支撐能夠承受正常運轉與預期瞬態期間因流體壓力與動量效應（Momentum effects）所產生的反作用力 5。

四、NBEP 品質管理與文件追溯體系的全面法制化

在探討 ASME B31.1 的應用時，必須深刻理解其特殊的管轄權劃分。B31.1 將發電廠內的管線系統嚴格劃分為「鍋爐外部管線（Boiler External Piping, BEP）」與「非鍋爐外部管線（Nonboiler External Piping, NBEP）」 16。BEP 由於直接與鍋爐本體相連（如主蒸汽管線、給水管線至第一個切斷閥之間的區域），其危險性極高，因此同時受到 ASME BPVC 第 I 卷（動力鍋爐建造規則）與 B31.1 的雙重嚴格管轄。BEP 系統的製造與安裝必須由具備 ASME 授權核章（如 ‘S’, ‘A’ 或 ‘PP’ 標章）的製造商執行，並由具備國家鍋爐檢驗委員會（NBIC）資格的授權檢驗師（Authorized Inspector, AI）進行第三方強制稽核與簽證 17。

相對而言，涵蓋範圍更廣的 NBEP（即受規範涵蓋的其他管線系統，稱為 Covered Piping Systems, CPS）雖然同樣承載高溫高壓流體，但在過去的品質管理與文件要求上，並未如 BEP 那般受到同等嚴格的第三方強制約束。這導致 NBEP 的品質保證往往過度依賴工程公司自身的內部標準或業主的自訂規範，在全球化發包的背景下，容易產生品質管控的參差不齊。

4.1 強制性附錄 Q：建立 NBEP-CPS 專屬品質管理計畫

為徹底弭平此一管理落差，ASME B31.1 2024 年版引入了具備劃時代意義的「強制性附錄 Q（Mandatory Appendix Q）」——針對金屬非鍋爐外部管線（NBEP-CPS）的品質管理計畫要求 4。此附錄的加入，標誌著 B31.1 規範的關注焦點從單一的「工程設計與數學計算」，大幅延伸至「製造、建造與全生命週期的系統性品質管理」。

規範主文現已全面參照附錄 Q 的要求，這意味著所有參與 2026 年動力管線專案的設計機構、材料供應商、製造廠與現場施工承包商，都必須針對 NBEP 系統建立並維持一套嚴謹的品質系統（Quality System Program）。該系統的核心精神與 ISO 9000 系列標準高度契合，要求企業必須將品質管理的細節文件化，並在業主的或監管機構要求時隨時提供審查 4。這涵蓋了從設計審查、材料採購與追溯、銲接程序控制、熱處理監控，到不合格品（Nonconformance）的隔離與處置流程的全面標準化。

4.2 強制性附錄 R：系統最終報告 (PSFR) 與履歷追溯

與附錄 Q 相輔相成、構築起完整數位與實體追溯防線的，是全新的「強制性附錄 R（Mandatory Appendix R）」——針對金屬 NBEP-CPS 的文件、紀錄與報告要求 4。附錄 R 的實施，徹底改變了管線系統移交與試車（Commissioning）階段的行政作業與驗收流程。

新規範強制要求，每一個 NBEP-CPS 系統在投入正式運轉前，都必須具備一份專屬且詳盡的「管線系統最終報告（Piping System Final Report, PSFR）」 20。這份 PSFR 形同管線系統的「出廠身分證與醫療病歷」，其內容必須涵蓋或明確索引下列關鍵文件：

  1. 設計基準要求：明列所採用的設計規範版本與任何補充要求。
  2. 設計計算與資格驗證：包含設計溫度、壓力、管線應力分析報告，以及特殊組件的驗證證明。
  3. 工程圖說：管線配置圖、支撐設計圖、預製管段（Spool）加工圖。
  4. 採購與材料規格：管線與支撐的採購規格，最重要的是必須具備完整的材料測試報告（Material Test Reports, MTRs），以確保材料化學成分與機械性能的絕對可追溯性。
  5. 製造與施工紀錄：包含銲接程序規格（WPS）、程序資格紀錄（PQR）、銲工資格認證、熱處理圖表與溫度紀錄。
  6. 檢驗與測試報告：無損檢測（NDE）的原始數據與判定報告、流體靜壓或氣壓測試的簽證文件。
  7. 初始啟動前紀錄：管線彈簧支撐與避震器（Snubbers）的冷態/熱態定位設定紀錄，以及系統沖洗與清潔報告 20。

為了落實這些要求，附錄 R 提供了標準化的合規證明表單（Forms CC-1 與 CC-2）。這些表單必須由設計、製造與安裝的相關責任人正式簽署，以聲明該系統在各個階段均完全符合 ASME B31.1 的嚴格規定 20。這項變革確保了在 2026 年及其後的電廠長達數十年的運維週期中，業主能夠擁有一套具備法律效力的完整工程履歷。這對於未來面臨管線老化需要進行適用性評估（Fitness-For-Service）、剩餘壽命預測或系統改建時，提供了絕對不可或缺的原始數據基礎。

五、材料科學演進、熱處理控制與適用性評估 (FFS)

ASME B31.1 對於材料的選用始終秉持高度保守與嚴謹的態度，其容許應力表（Table A-1）的數據基礎與 ASME BPVC 第 II 卷（材料）緊密連動 6。隨著現代發電廠（特別是聯合循環燃氣輪機電廠 HRSG 與超臨界燃煤/生質能電廠）的運轉溫度與蒸汽壓力不斷攀升，材料在極端環境下的微觀組織變化與劣化機制，成為規範關注的重中之重。

5.1 潛變強度強化鐵素體鋼 (CSEF) 的熱處理極限控制

在極端高溫與高壓的蒸汽服務中，傳統的低合金鋼已無法滿足設計要求，取而代之的是潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Materials, 簡稱 CSEF，如 Grade 91、Grade 92 等材料）的廣泛應用。CSEF 材料憑藉其優異的高溫潛變抗性，允許工程師在極高溫度下設計出管壁較薄的管線，從而減少熱應力並提升電廠的升降載靈活性。

然而，這類材料的優異性能極度依賴於其特定的回火馬氏體（Tempered Martensite）微觀組織。這意味著 CSEF 對於製造與銲接過程中的熱處理參數（溫度、時間、升降溫速率）極度敏感。若銲後熱處理（PWHT）的溫度控制不當（如過度加熱超過下臨界溫度 AC1），將無可逆轉地破壞其微觀結構，極易導致材料在熱影響區（HAZ）的細晶區發生致命的 Type IV 潛變破裂（Type IV Cracking），進而引發無預警的災難性管線爆裂。

為防範此類高風險失效，新版規範在第 125 節「潛變強度強化鐵素體材料」中，新增了第 125.1.2 款「熱處理要求」，專門針對 ASTM A217 Grade C12A 與 ASTM A1091 Grade C91 等高階鑄件材料，制定了極為嚴苛的次臨界熱處理（Subcritical Heat Treatment）與回火定義及控制參數 5。此外，規範也新增了第 129.3.6 節，詳細規定了 P-No. 10H 材料在進行冷或熱彎曲與成型加工後，必須強制執行的熱處理恢復程序 5。這些條文的細緻化，宣告了 CSEF 材料的施工已不再容許任何依賴現場經驗的粗略操作，而是必須進入實驗室級別的精確溫控時代。

5.2 適用性評估 (API 579 / ASME FFS-1) 與損傷機制的整合

高能管線（High-Energy Piping, HEP）在經歷長年高溫高壓服役後，必然面臨材料老化的問題。其損傷機制呈現高度的複合性，包括高溫潛變（Creep）、熱機械疲勞（Thermo-mechanical Fatigue）、石墨化（Graphitization）、流動加速腐蝕（Flow Accelerated Corrosion, FAC）等 8。過去，當管線檢測發現裂紋或壁厚減薄時，工程師往往面臨「立即更換」或「降壓運轉」的艱難抉擇，缺乏一套具備法規支撐的科學評估體系。

為了填補這一空白，新版 ASME B31.1 首次在強制性附錄 F（參考標準）與非強制性附錄 V（管線系統運行與維護）中，正式引入了對 API 579-1/ASME FFS-1（適用性評估，Fitness-For-Service）標準的參照 4。這項跨標準的整合具有里程碑意義。它賦予了廠區工程師強大的法律與技術依據，得以運用先進的斷裂力學（Fracture Mechanics）、極限負載分析與剩餘壽命評估模型，來定量檢視管線中發現的幾何缺陷或裂紋是否會導致即時失效。

然而，基於動力管線的極端風險，規範委員會並未給予 FFS 毫無保留的綠燈。規範在引入參照的同時，特別加上了強烈的警語（Cautionary Note），提醒分析人員在運用 FFS 方法評估「處於潛變溫度區間運行的組件」，或「承受循環負載且伴隨金屬流失的管線」時，必須具備極高度的冶金專業知識，並在評估模型中施加額外的保守度考量 4。這是因為潛變與疲勞的交互作用（Creep-Fatigue Interaction）極為複雜，微小的計算偏差即可能導致預測壽命的巨大高估。

5.3 低溫韌性與衝擊測試的哲學：B31.1 的絕對防線

在討論材料特性時，必須探討 ASME B31.1 與其姊妹規範 ASME B31.3（製程管線）在低溫衝擊測試（Impact Testing）要求上的根本性哲學分歧。在 2026 年的綜合性工業專案（如包含自備電廠的煉油廠）中，工程師極易在此交界處產生混淆 7。

ASME B31.3 為了兼顧化工業界繁多的流體種類與經濟性，採用了極為複雜的動態評估矩陣。透過查閱材料的衝擊測試豁免曲線（類似 ASME BPVC Section VIII 的 UCS-66 曲線），並考量實際管壁厚度與運轉應力比（Stress Ratio），B31.3 允許工程師計算出一個動態的最低設計金屬溫度（MDMT）。在許多情況下，如果管線處於低應力狀態或管壁極薄，即使在極低溫度下也可合法豁免昂貴的實驗室夏比 V 型缺口（Charpy V-Notch）衝擊測試 23。

相反地，ASME B31.1 則採取了「絕對溫度截止點（Simple Cutoff）」的剛性防禦哲學 23。針對常見的標準碳鋼（如 ASTM A106 Gr. B 或 A53 管材），B31.1 的規則直截了當：只要設計金屬溫度低於固定的臨界值（通常為 -20°F 或 -29°C），就強制要求必須進行衝擊測試，以驗證材料的低溫吸收能量（通常要求達到 15 ft-lbs 或以上） 23。B31.1 幾乎不提供利用「低應力分析」來規避測試的逃生條款。這種不具妥協空間的規定，正是因為動力系統中存在著高壓水與蒸汽；在電廠冷機啟動（Cold Startup）或遭遇極地渦旋（Polar Vortex）等環境急凍事件時，高能系統管線若因低溫脆化而發生瞬間的脆性斷裂（Brittle Fracture），其釋放的能量與毀滅性將遠超一般流體洩漏。

六、檢驗、無損檢測 (NDE) 與壓力測試之嚴格化標準

規範條文的嚴謹性最終必須透過現場的檢驗與測試來驗證與落實。ASME B31.1 在最近幾次的修訂循環中，大幅收緊了對檢測人員的資格審查，並修改了壓力測試的實體環境要求。這些變更將深刻改變 2026 年後管線施工現場的標準作業程序（SOP）。

6.1 無損檢測 (NDE) 人員資格的徹底變革

在 B31.1-2020 版及其漫長的過往歷史中，關於 NDE 人員資格認定的第 136.3.2 節相對寬鬆，賦予了雇主極大的自主裁量權。對於不屬於鍋爐外部管線（BEP）範疇的 NDE 檢驗員，規範允許工程公司或製造廠自行制定一套相對非指示性（Nonprescriptive）的內部培訓與認證計畫。例如，針對視覺檢測（Visual Examination, VT），只要雇主認為該員工接受的在職訓練時間足夠、通過了雇主自訂的書面與實作考試，並每年通過 Jaeger 1 標準的近視力測試，即可頒發內部證照。而且，該資格只需每年執行至少一次相關檢測即可無限期展延 17。這種制度雖然靈活，但也為檢測品質的參差不齊埋下了隱患。

然而，自 B31.1-2022 版起並完全延續至 2024 年版，ASME 實施了被保險與檢驗業界稱為「徹底變革（Drastic Changes）」的緊縮政策 17。新版的第 136.3.2(a) 節徹底廢除了雇主「自由心證」的空間。新規範強制要求，所有執行射線探傷（RT）、超音波檢測（UT）、磁粉探傷（MT）與液體滲透探傷（PT）的 NDE 檢驗人員，必須符合等同於美國非破壞檢測協會 SNT-TC-1A 標準（或相應國際標準如 ISO 9712）的 Level I, II, III 嚴格三級資格認證制度 17。對於視覺檢測（VT）人員，則明確要求必須具備 SNT-TC-1A 體系認證，或取得美國銲接學會（AWS）QC1 銲接檢驗師資格，方能執行合法檢驗 17。

這項條文的實施意味著，在 2026 年的專案中，許多過去依賴「內部自發證照」來節省成本的工程公司與製造廠，必須將其檢驗團隊全面送交外部第三方機構進行昂貴且嚴格的正式認證。若檢測人員未能取得上述符合法規的外部資格，其在現場出具的所有 NDE 報告與簽署的 PSFR 文件將立即失去合規效力，進而導致整個管線系統無法通過司法管轄區的最終審查。

6.2 壓力測試期間的「無塗層接頭」強制令

在管線預製與現場安裝的最後階段，壓力測試（Pressure Testing）是驗證整個系統承壓邊界（Pressure Boundary）結構完整性的最終防線。針對這項關鍵測試，新版 B31.1 在第 137.2.1 節「接頭暴露（Exposure of Joints）」中進行了一項極具實務影響力的修訂。新規範強制規定：在進行流體靜壓測試（Hydrostatic Testing）或氣壓測試（Pneumatic Testing）期間，所有的管線接頭（包含對接銲縫、角銲縫、法蘭連接與螺紋接頭）必須保持「無塗層（Uncoated）」狀態，除非事先獲得業主的特別書面許可 4。

此一修訂背後的工程考量極為務實且直指痛點：現代工業防腐塗料（如高強度環氧樹脂、聚氨酯漆或無機富鋅底漆）具有極強的表面附著力與不容小覷的抗壓能力。在過去為了趕工期，施工單位常常在試壓前就將管線進行了全面的噴砂與上漆。然而，如果銲道內部或熱影響區存在微小的針孔缺陷（Pinhole leaks）、未熔合或微裂紋，這些高強度塗層極有可能暫時封堵住這些缺陷。在標準的 1.5 倍設計壓力的短暫測試期間（通常僅維持數十分鐘至數小時），流體無法衝破塗層的阻擋，導致壓力表顯示合格，檢驗員也無法用肉眼觀察到任何洩漏。但當電廠正式投入運行，面臨長期的熱循環、震動與高溫潛變時，塗層將逐漸老化破裂，原本被掩蓋的微小缺陷將迅速擴展成災難性的洩漏或爆管。強制要求無塗層測試，確保了測試流體（水或氣體）能夠直接接觸銲縫表面，任何微觀的滲漏都能即時以肉眼或檢漏液辨識，徹底消除了這一隱蔽的災難隱患。

此外，新規範也新增了第 137.4.6 節，針對管線組件、子裝配件、封閉銲縫（Closure welds）以及法蘭接頭的測試提供了特別的規定與替代程序，使現場施工在面臨無法進行常規全系統水壓測試的困境時，擁有合規的技術路徑可循 5。在維修與改建方面，新版第 149 節「管線系統重新額定（Rerating Piping Systems）」被全面改寫，明確規定受覆蓋管線系統（CPS）的維修必須遵循其原始建造時使用的 B31.1 版本，或者在獲得業主與司法管轄機構同意下，採用更新的版本進行修復 5。

七、跨規範工程比較：B31.1 (動力) vs B31.3 (製程) vs EN 13480

在 2026 年的複雜工業園區（例如同時包含發電機組與化學合成單元的綜合性石化廠）中，工程師必須在 ASME B31.1、ASME B31.3，甚至歐洲標準 EN 13480 之間進行精確的管轄權界定與設計轉換。誤用規範不僅會導致嚴重的合規問題，更可能造成巨大的經濟損失或安全漏洞 7。以下透過結構化對比，闡明這些規範在核心設計哲學上的差異：

關鍵設計與檢驗參數 ASME B31.1 (動力管線) – 2026年應用基準 ASME B31.3 (製程管線) – 2026年應用基準 EN 13480 (歐洲金屬工業管線)
核心設計哲學 極度保守，追求長期熱力學穩定與極高可靠度 具備彈性，依據流體危害程度進行風險分級設計 基於歐盟 PED 壓力設備指令，強調整合性與符合性評估
安全係數 (Safety Factor) 約 3.5 至 4.0 : 1 7 約 3.0 : 1 7 隨材料與檢測等級變化，整體接近 B31.3 但更注重屈服強度限制
設計預期壽命 40 年以上 (強調長期疲勞與潛變抗性) 7 20 至 30 年 (反映化學製程的快速迭代) 7 未強制規定單一壽命，由疲勞分析與業主規格決定
流體服務分類機制 無細分服務類別。主要依據 BEP 與 NBEP 進行管理 7 嚴格分類：Normal, Category D, Category M (劇毒), 高壓, 高純度 7 依據 PED 分類（流體狀態、危險性、壓力-體積能量）進行級別劃分 19
未列名管件之爆破測試裕度 依賴嚴格解析，不鼓勵未列名管件 資格驗證的爆破測試壓力必須大於設計壓力的 3 倍 19 無明確規範爆破設計裕度，依賴試驗結果與 PED 評估 (B31.3 在此點更為保守) 19
偶發負載之容許應力極限 1.33 倍的基礎容許應力 (1.33S) 19 1.33 倍的基礎容許應力 (1.33S) 19 「異常」負載下可高達 2.7 倍容許應力 (2.7S) (與核能規範 ASME III 類似) 19
低溫衝擊測試標準 絕對截止點設計 (如碳鋼低於 -20°F 強制測試) 23 動態矩陣曲線 (可透過厚度與應力比計算豁免) 23 強制依據 EN 10204 進行材料認證，依厚度與溫度要求 27J 或 40J 衝擊值 19
非金屬材料之適用性 主要針對金屬，極少數輔助系統有例外 擁有專屬的第七章規範非金屬與非金屬內襯管線 19 EN 13480 僅適用於金屬管線；非金屬需參照其他獨立 EN 標準 19

這些差異在實際工程中會產生決定性的影響。例如，在一起 2026 年的案例分析中，一個煉油廠擴建專案在處理高毒性流體（HCN）時，設計團隊錯誤地將某段介面管線劃歸為 ASME B31.1（因為其連接至汽電共生單元）。在稽核時發現，B31.1 雖然在壁厚設計上更為保守，但卻缺乏 B31.3 針對 Category M（劇毒流體）所強制要求的「敏感性洩漏測試（Sensitive Leak Test）」。這導致該系統出現嚴重的安全與合規漏洞，最終必須立即重新分類並補做高精度的洩漏檢測 7。此案例凸顯了準確選擇適用規範的重要性：B31.1 專精於應對高能量釋放的熱力學風險，而 B31.3 則具備應對劇毒與腐蝕性化學風險的專屬防禦機制。

八、數位化進程與 2026 年的工程戰略佈局

隨著 ASME B31.1 2024 年版各項條文在 2026 年全面轉化為實質的強制要求，動力管線工程的執行模式將發生不可逆轉的轉變。這一轉變的核心，是從「經驗導向與紙本審查」全面邁向「數據驅動的精確分析與數位化資產生命週期管理」。

8.1 先進無損檢測技術與數據的雲端化整合

因應 NDE 人員資格的嚴格化與附錄 R 對於 PSFR 系統履歷的極端要求，傳統的手寫報告與零散的紙本檔案已無法滿足 2026 年的監管強度。工程總承包商（EPC）、製造廠與檢驗機構必須聯手推動數位轉型（Digital Transformation） 26。業界正加速採用先進的非破壞檢測技術，例如全矩陣捕捉（Full Matrix Capture, FMC）相控陣超音波測試（PAUT）以及飛行時間衍射（Time-of-Flight Diffraction, TOFD）技術 2。這些技術不僅能提供超越傳統射線探傷（RT）的高解析度 3D 缺陷影像，更重要的是，它們能產生可永久保存、不可竄改的數位數據。

這些數位檢測數據，連同雲端化綁定的材料測試報告（MTRs）、掃描的 AWS 認證銲工參數紀錄（WPS/PQR），以及管線支撐的初始設定值，將共同匯聚成一個龐大且結構化的 PSFR 資料庫 20。這種工程數據的無縫接軌與完整保留，將成為未來十年電廠實施數位雙生（Digital Twin）建模與導入物聯網（IoT）感測器進行預測性維護（Predictive Monitoring）的關鍵基礎 2。在 2026 年的競爭環境中，缺乏此類數位化品保追溯能力的企業，將迅速在嚴苛的法規審核與業主招標中遭到淘汰。

8.2 銲接工法的進化與新技術接軌

在製造端，ASME BPVC 第 IX 卷（銲接與釺銲評定）的更新也與 B31.1 產生了強烈的共鳴。因應高效率建造的需求，新版規範開始認可並納入先進的銲接工法，例如混合雷射電弧銲（Hybrid Laser-Arc Welding），這大幅提升了厚壁管線的銲接效率與深熔透能力 26。同時，為了控制銲道品質，新規範引入了針對寬幅擺動銲接（Wide-weave welds）的銲道寬度與熱輸入（Heat input）控制變數（如 QW-410.92） 27。這要求銲接工程師必須重新審視並升級其現有的銲接程序規格（WPS），對銲工進行再培訓，並透過數位紀錄確保現場施工參數嚴格落入認可的熱輸入區間內，以防止熱影響區材料韌性的退化。

九、結論

2026 年無疑是檢驗全球工程界對於 ASME B31.1 最新哲學理解深度與執行落實能力的關鍵時刻。從廢止過時逾半世紀的附錄 D 經驗值並強制導入 B31J 進行高保真度應力解析；到針對 CSEF 等先進材料嚴防熱處理帶來的冶金缺陷；從封堵 NDE 檢測人員資格的模糊漏洞與強制無塗層試壓，到透過附錄 Q 與 R 建立滴水不漏、等同於 ISO 9000 精神的 NBEP 數位化品質溯源機制。這一切繁複而嚴厲的條文更新，均共同指向一個明確且不容妥協的終極目標：在面對未來日益頻繁的極端氣候、更為複雜的動態負載，以及不斷向超高溫、超高壓推進的發電熱力循環中，確保每一吋承載巨量能量的動力管線，都能堅守其物理與力學防線，達成長期安全運轉的最高承諾。

產業界唯有全面摒棄舊有的經驗主義與得過且過的心態，將最新的材料科學發現、高精度的應力演算法以及數據驅動的數位化品保體系進行深度融合，方能在此一合規性與技術力並重的全新時代中穩健立足，引領能源基礎設施邁向更安全、更可靠的未來。
