鐵素體與馬氏體合金鋼（P91/P92）與奧氏體不銹鋼中 M23C6 碳化物析出行為及貧鉻效應之深度差異性分析報告 (Comparative Analysis of M23C6 Carbide Precipitation and Chromium Depletion in Ferritic/Martensitic Alloys (P91/P92) vs. Austenitic Stainless Steels)

/ Uncategorized / 作者:

一、緒論與工業背景

在現代能源工業中，提升化石燃料發電廠及核能發電廠的熱效率是減少二氧化碳排放與節約能源的關鍵途徑。這項工程目標的實現，高度仰賴於超臨界（Supercritical）及超超臨界（Ultra-Supercritical, USC）鍋爐與渦輪機組中關鍵結構材料的進步。在這些極端高溫與高壓的服役環境中，材料必須同時具備優異的高溫潛變強度（Creep Rupture Strength）、抗氧化性、抗熱疲勞性以及微觀組織的長期穩定性 1。在眾多耐熱合金中，9-12% Cr 的鐵素體/馬氏體合金鋼（如 ASME P91、P92）與 300 系列奧氏體不銹鋼（Austenitic Stainless Steels）構成了兩大核心支柱 1。

這兩類鋼種在經歷特定熱處理或長期高溫服役的過程中，皆會發生顯著的 M23C6 型（主要為  Cr23C6或 (Cr,Fe,Mo)23C6）碳化物析出行為。然而，這種類似的面心立方（FCC）結構碳化物析出，在兩種基體材料中所引發的冶金學後果與工程設計初衷卻呈現出截然對立的局面。在奧氏體不銹鋼中，M23C6 沿著晶界（Grain Boundaries）的析出被視為材料劣化的致命缺陷，此現象被稱為「敏化（Sensitization）」，會導致嚴重的局部貧鉻效應與後續的晶間腐蝕（Intergranular Corrosion, IGC）甚至應力腐蝕開裂（SCC） 5。相反地，在 P91/P92 等鐵素體/馬氏體合金鋼中，M23C6 的析出卻是維持回火馬氏體（Tempered Martensite）板條亞結構穩定性、提供齊納釘紮效應（Zener Drag）並實現長期高溫潛變強度的關鍵設計目標 1。

這種表象相似而本質迥異的現象，其核心差異不僅僅在於合金成分的配比，更深植於兩類鋼種在晶體結構（BCC/BCT 相對 FCC）、基體缺陷密度、溶質原子擴散動力學、多組分熱力學驅動力以及防腐蝕機制的根本性分歧。本報告將從金屬物理學、多組分擴散動力學、CALPHAD 熱力學模擬以及長期微觀組織演變等多個專業維度，進行極度詳盡的對比與剖析，深入探討 P91/P92 鋼中 M23C6 的析出強化機制為何不會引發類似奧氏體不銹鋼的災難性貧鉻效應，並全面解析兩者在熱處理哲學上的本質差異。



二、晶體學基礎與擴散動力學：BCC 與 FCC 結構的本質分歧

探討 M23C6 的析出行為與伴隨而來的元素重分配（Elemental Partitioning）現象，必須首先回歸到固態相變與原子擴散的物理基礎層面。金屬基體的晶體結構從根本上決定了間隙原子（如碳、氮）與置換型原子（如鉻、鉬、鎢、釩、鈮）的擴散係數（Diffusion Coefficient）、躍遷距離（Jump Distance）與擴散活化能（Activation Energy）。

2.1 晶格緻密度與原子躍遷勢壘

奧氏體不銹鋼在常溫至高溫區間內呈現穩定的面心立方（FCC）晶體結構。FCC 結構的原子堆積因數（Atomic Packing Factor, APF）為 0.74，屬於高度密排結構 10。相較之下，P91/P92 鋼在經過正火與回火處理後，其基體呈現體心立方（BCC）的鐵素體或體心四方（BCT）的回火馬氏體結構，其 APF 為 0.68，屬於非密排結構 10。晶體結構的開放程度直接決定了原子的躍遷機制與擴散勢壘。

研究表明，在 BCC 結構中，原子的躍遷距離顯著短於 FCC 結構，且 BCC 單位晶胞內提供給間隙原子的有效八面體與四面體間隙位置在動力學上更有利於原子的快速移動 11。儘管 FCC 結構對碳原子的固溶度遠高於 BCC（這也是奧氏體不銹鋼在經過高溫固溶處理後能夠將碳完全保留在基體中形成過飽和固溶體的原因），但碳原子在 BCC 晶格中的擴散速率卻以指數級別高於 FCC 晶格 12。

2.2 碳與鉻的擴散動力學參數量化對比

根據阿倫尼烏斯方程式（Arrhenius Equation），即D = D0 exp(-Qd / RT) ，能夠精確量化碳原子與鉻原子在兩種不同基體中的擴散能力。這不僅決定了碳化物形核與生長的速度，更決定了基體在經歷局部元素枯竭後，進行濃度梯度修復（回擴散，Back-diffusion）的能力。表 1 彙整了碳在兩種鐵基體中的關鍵擴散參數對比。

擴散體系 基體晶體結構 頻率因子 D0​ (cm2/sec) 擴散活化能 Qd​ (kJ/mol) 主要擴散機制
碳 (C) 在 α-Fe (鐵素體) BCC 0.0079 83 間隙擴散 (Interstitial Diffusion) 13
碳 (C) 在 γ-Fe (奧氏體) FCC 0.21 141 間隙擴散 (Interstitial Diffusion) 13

從熱力學與動力學的耦合角度觀之，BCC 結構的極低活化能（83 kJ/mol 相較於 141 kJ/mol）使得在相同的熱處理或服役溫度區間（例如 600°C 至 900°C）下，BCC 基體內的碳原子擴散速率高出 FCC 數個數量級 13。同時，置換型元素如鉻（Cr）在 BCC 中的自擴散與互擴散係數同樣顯著高於 FCC。利用 Whittle-Green 方法與 CALPHAD 數據庫在 Ti-Fe-Cr 三元 BCC 系統中的模擬研究證實，高溫下 BCC 結構內的示蹤擴散率（Tracer diffusivities）極高，進一步確認了 BCC 結構在促進置換型原子遷移上的動力學優勢 14。

在設計高溫潛變抗性合金時，FCC 材料因自擴散緩慢且交滑移（Cross-slip）率較低，通常被認為具備較好的基礎抗潛變潛力；然而，BCC 合金可以藉由其較高的熔點特性以及極其複雜的析出相（Precipitate）層級設計來克服此基體動力學上的劣勢 16。這種擴散速率的巨大數量級差異，是解釋為何 P91/P92 鋼能在極短的回火時間內完成 M23C6 碳化物的飽和析出，並且能夠迅速透過鉻原子的「回擴散」來修復貧鉻區，從而避免敏化失效的核心物理機制。



三、奧氏體不銹鋼的熱力學亞穩態與敏化機制 (Sensitization)

在 300 系列奧氏體不銹鋼（如 304, 304L, 316, 321 等）的設計哲學中，為了確保材料在各種腐蝕介質中具備優異的耐全面腐蝕與抗局部腐蝕能力，材料的鉻含量通常被設定在 18% 或更高。這種高鉻含量確保了金屬表面能夠與大氣或含氧介質反應，形成一層連續、緻密且具備自我修復能力的  Cr2O3鈍化膜（Passive Film） 5。然而，這層保護膜的完整性極易受到材料內部 M23C6 析出行為的破壞。

3.1 敏化現象的熱力學驅動力與動力學條件

當奧氏體不銹鋼暴露於 480°C 至 900°C（約 900°F – 1500°F）的溫度區間時，會發生所謂的「敏化（Sensitization）」現象 6。這通常發生在銲接過程的熱影響區（Heat-Affected Zone, HAZ），導致所謂的「銲縫腐蝕（Weld Decay）」，或是由於不當的消除應力熱處理所引起 5。在此溫度區間內，碳原子與鉻原子的親和力極強，導致原本透過高溫固溶處理被強制保留在 FCC 亞穩態基體中的過飽和碳原子開始向晶界遷移，並與晶界附近的鉻原子結合，析出富鉻的 M23C6 碳化物 20。

由於碳原子在 FCC 晶格中的間隙擴散速度遠大於鉻原子的置換擴散速度，碳可以輕易地從晶粒內部深處快速遷移至晶界參與反應，但鉻原子只能從緊鄰碳化物析出相的極小範圍內提供 22。這種元素通量的不平衡（Flux-balance condition）導致了界面處鉻濃度的急劇下降。根據 TC-DICTRA 等先進 CALPHAD 軟體結合 TCFE7 熱力學數據庫與 MOBFE2 遷移率數據庫的模擬，當緊鄰碳化物的基體局部鉻濃度低於維持鈍化膜所需的臨界值（通常被界定為 12.0 wt% 至 12.5 wt%）時，該區域即成為「貧鉻區（Chromium-Depleted Zone, CDZ）」 5。研究顯示，這種貧鉻區的寬度通常可達約 15 奈米，且其寬度與晶間開裂及脆化的程度呈現高度正相關 24。

3.2 晶間腐蝕 (IGC) 的微電偶誘發機制

貧鉻區的形成在微觀尺度上破壞了材料的化學均勻性，產生了巨大的電化學異質性。富鉻的 M23C6 碳化物顆粒與維持高鉻濃度的晶粒內部充當了大面積的陰極，而狹窄且鉻含量低於 12.5 wt% 的貧鉻區則成為極度局域化的陽極 5。在腐蝕介質（如酸性溶液、氯化物環境或連多硫酸環境）存在下，這種大陰極-小陽極的微電偶效應（Galvanic couple）會引發強烈的陽極溶解，即晶間腐蝕（IGC） 5。在極端嚴重的敏化情況下，金屬表面的晶間腐蝕會沿著晶界網絡向內部迅速推進，最終導致單個表面晶粒發生物理性剝落（Drop out），徹底摧毀材料的結構完整性 6。雙環電化學動電位活化（Double-loop Electrochemical Potentiokinetic Reactivation, DL-EPR）測試結合草酸蝕刻被廣泛應用於量化這種晶界附近因Cr23C6  或 Cr2N 析出而產生的腐蝕敏感性 23。

3.3 晶粒尺寸效應與自癒合機制（Desensitization）

值得注意的是，敏化現象並非單向不可逆的過程。當材料在敏化溫度區間的保溫時間足夠長，或者服役溫度稍微提高時，會出現「脫敏（Desensitization）」或稱「自癒合（Self-healing）」現象 4。其物理機制在於，隨著 M23C6 在晶界的持續生長，晶界附近的碳活度（Carbon activity）逐漸下降並趨於與晶粒內部均勻，碳的熱力學驅動力減弱；此時，晶粒內部的鉻原子有足夠的時間透過體擴散（Volume diffusion）向貧鉻區補充，這個過程被稱為鉻的回擴散 22。一旦貧鉻區的最低鉻濃度回升至 12.5 wt% 以上，材料便恢復了其耐腐蝕性能 4。

熱力學模擬與實驗數據同時揭示了晶粒尺寸對敏化與自癒合行為的決定性影響。研究指出，當奧氏體不銹鋼的晶粒尺寸從 72 μm 增加至 190 μm（透過高溫固溶退火實現）時，雖然單位體積內的晶界總面積減少，導致碳化物析出更為集中於少數晶界上，使得貧鉻區變得更寬且最低鉻濃度更低，但其峰值敏化度（Peak Normalized Degree of Sensitization, NDOS）卻反而降低 23。這是由於大晶粒材料通常具有相對較低的整體碳含量，且晶粒內部能夠提供的碳通量被拉長，延緩了嚴重敏化網絡的形成 23。此外，時間-溫度-敏化（TTS）曲線與時間-溫度-轉變（TTT）曲線之間存在明顯的偏移現象：碳化物在 TTT 曲線上的析出明顯先於 TTS 曲線上腐蝕抗性的喪失，而隨著高溫下鉻的加速擴散，材料能在碳化物依然存在的狀態下藉由自癒合恢復耐腐蝕性 26。



四、P91/P92 鋼的微觀組織設計與 M23C6 析出強化機制

相較於奧氏體不銹鋼將 M23C6 視為避之唯恐不及、必須極力抑制的缺陷，ASME P91（9Cr-1Mo-V-Nb）與 P92（9Cr-0.5Mo-1.8W-V-Nb）鋼的微觀組織設計理念則完全建立在精確控制這些碳化物的析出上 1。這類鐵素體/馬氏體耐熱鋼被廣泛應用於高達 600°C 至 650°C 的超臨界及超超臨界鍋爐主蒸汽管線、聯箱與渦輪機組部件，其核心工程需求是在嚴苛的應力與高溫下抵抗潛變（Creep）變形 1。

4.1 熱處理工法：重構基體與誘導析出

P91/P92 鋼的優異機械性能並非與生俱來，而是透過嚴格控制的雙重熱處理工法——「正火（Normalizing）」與「回火（Tempering）」——所賦予的。正火處理通常在 1050°C 至 1080°C 的高溫下進行，其主要目的是將金屬完全奧氏體化，並使鑄造或鍛造過程中形成的原生碳化物與氮化物完全溶解入基體中 8。隨後以適當的冷卻速率冷卻至室溫，促使奧氏體發生無擴散的切變相變，形成具有極高位錯密度的高硬度板條馬氏體（Lath Martensite）結構 3。

若僅經過正火處理，材料雖然強度極高但脆性過大，無法承受實際工程應用中的複雜應力。因此，後續必須在 750°C 至 780°C 進行高溫回火處理 8。回火是一個誘發溶質元素重新分配與析出的關鍵熱力學過程。在此階段，過飽和的碳、氮原子與合金元素（鉻、鉬、鎢、釩、鈮）結合，形成緻密的析出相網絡，同時馬氏體基體發生一定程度的回復（Recovery），釋放內應力，轉變為回火馬氏體 8。

4.2 析出動力學模擬與多層級空間分佈

在 P91/P92 鋼的回火過程中，M23C6 的析出動力學極為迅速。利用 MatCalc 與 Thermo-Calc 軟體進行的熱動力學模擬（結合經典形核理論、Kampmann-Wagner 模型與 Onsager 極值原理）表明，M23C6 與 MX 型碳氮化物在熱處理初期便能迅速達到其平衡相分數並趨於飽片 2。模擬中採用廣義斷鍵模型（Generalized broken bond model）計算出這些半共格（Semi-coherent）析出相的界面能約為平面界面的 75% 至 90%，進一步證實了其具備較低的形核勢壘 2。

更為關鍵的是這些析出相的空間分佈特徵，這直接決定了材料的高溫潛變抗性：

  1. 非均勻形核位點（Heterogeneous Nucleation Sites）：P91/P92 鋼在經歷馬氏體相變後，基體內佈滿了龐大數量的晶體缺陷，構成了一個多層級的亞結構網絡，包括原奧氏體晶界（Prior Austenite Grain Boundaries, PAGB）、馬氏體封包界（Packet boundaries）、區塊界（Block boundaries）以及板條界（Lath boundaries），其內部殘餘位錯密度極高 2。
  2. M23C6 的層級化分佈：高解析度掃描穿透式電子顯微鏡（STEM-EDS）分析顯示，富含鉻與鉬的 M23C6 主要在原奧氏體晶界與馬氏體板條界上優先析出 1。在原奧氏體晶界上的 M23C6 尺寸通常較大（超過 100 奈米），而在板條界上的析出物尺寸則多小於 100 奈米 30。
  3. 細小 MX 相的協同強化：除了 M23C6，尺寸極其細小（介於 10 至 100 奈米之間）的 MX 型碳氮化物（如富釩、富鈮的 (V,Nb)(C,N)）會在位錯線上、板條界以及晶粒內部均勻且密集地析出 2。

4.3 齊納釘紮效應 (Zener Drag) 與長期潛變抗性

在 600°C 及以上的長期高溫服役環境中，回火馬氏體板條具有強烈的熱力學趨勢去進行回復、粗化與多邊形化（Polygonization），這會導致材料的高溫強度急劇軟化並引發潛變破裂 3。M23C6 與 MX 析出相的根本工程任務，便是提供強大的「齊納釘紮效應（Zener Drag）」。密集分佈在晶界與板條界上的 M23C6 宛如微觀尺度上的鉚釘，強烈阻礙了亞晶界的遷移與板條的合併粗化 9。只有當 M23C6 顆粒的尺寸與間距維持在熱力學計算的合理範圍內，P91/P92 鋼才能夠具備長達 100,000 小時以上的持久潛變強度（例如 P91 鋼在 600°C 下的 100,000 小時潛變斷裂強度可達 85 MPa） 2。



五、貧鉻效應與晶界腐蝕敏感性的機理對比：為何 P91 不會因敏化而失效？

針對使用者查詢的核心問題：「既然 P91/P92 合金鋼中也有大量的 M23C6 碳化物析出，為何其機制與奧氏體不銹鋼的『敏化導致貧鉻』不完全相同，且不會引發嚴重的晶間腐蝕？」此問題必須從晶界網絡拓撲學、擴散動力學時間窗口、基礎防腐蝕機制以及熱力學平衡狀態四個深層次物理與冶金學維度，給出窮盡式的學理分析。

5.1 晶界網絡拓撲與析出位點密度的數量級差異

在經過固溶退火態的奧氏體不銹鋼中，基體內部的晶體缺陷相對較少，驅動碳化物形核的主要高能位點集中在隨機的大角晶界（High-angle Grain Boundaries）上。因此，在進入敏化溫度區間時，過飽和的碳原子必須進行長距離的擴散，並集中在這些相對少數的晶界上形成連續的 M23C6 網絡。這種「漏斗效應」導致少數的晶界區域必須承受極大量的鉻元素消耗，使得緊鄰晶界的局部貧鉻區深度極深且在空間上連續貫通 5。

反觀 P91/P92 鋼，其回火馬氏體組織擁有極度密集的層級化邊界網絡（PAGB、封包界、區塊界、板條界）以及龐大的內部殘餘位錯 30。當進入回火階段誘發 M23C6 析出時，碳與鉻在整個三維體積內幾乎可以實現「就近結合」。由於潛在的非均勻形核位點呈幾何級數增加，單一 M23C6 顆粒生長所需的鉻元素供應量被大幅稀釋，鉻濃度的梯度變化被均勻地分散到無數的板條邊界與位錯網絡上，從而在巨觀與微觀空間上瓦解了形成連續性、致命的極低鉻濃度溝槽的幾何條件 9。

5.2 擴散係數與自癒合時間窗口的極度壓縮

正如前文動力學分析所述，鉻原子在 BCC/BCT 晶格中的擴散係數與原子遷移率遠高於在 FCC 晶格中 10。在 P91/P92 鋼的高溫回火過程（750°C – 780°C）中，雖然 M23C6 的瞬間迅速析出不可避免地會短暫消耗局部的鉻元素，但基體中極度活躍的鉻原子也能以極快的速度向析出相邊界進行回擴散（Back-diffusion）。

這意味著，即使在 P91 鋼的 M23C6 碳化物界面處瞬間產生了短暫的微觀貧鉻區，BCC 晶格的高擴散率優勢也讓這個貧鉻區在回火保溫的短短幾個小時內迅速完成了「自癒合（Desensitization）」，將局部鉻濃度迅速拉回並平緩化至整體平均值附近 4。而在擴散遲緩的 FCC 奧氏體不銹鋼中，這個癒合修復過程在較低溫度下可能需要耗費數百乃至數萬小時，使得材料在極長的時間窗口內暴露在易受腐蝕的敏化狀態 26。

5.3 基礎鉻含量設計與應用場景防護機制的根本錯位

熱力學防護機制的差異同樣是解答此問題的關鍵。奧氏體不銹鋼（如 304、316）設計有高達 18% 至 20% 的鉻含量，其核心防腐機制依賴於在室溫至中溫含水介質（如強酸、氯化物水溶液）中維持一層完美無瑕的連續鈍化膜 7。一旦晶界局部的鉻濃度因敏化降至 12.5 wt% 以下，該區域的鈍化能力即刻崩潰，引發微電偶腐蝕 23。

P91/P92 鋼的基礎鉻含量僅被設計為 9% 至 12% 2。從材料設計的初衷來看，這類鋼種從未被期望在室溫的腐蝕性水溶液介質中依賴完美的純鉻鈍化膜存活。相反地，它們是利用適度的鉻含量配合鉬、鎢等合金元素，在 600°C 左右的高溫富氧或水蒸汽環境中，透過高溫氧化反應形成較厚且具備保護性的氧化皮（Oxide scale），以提供抗氧化與抗熱腐蝕（Hot corrosion）能力 1。由於其高溫防護機制不極度依賴於「12.5% 鉻」這個嚴苛的低溫鈍化臨界閾值，因此即使在微觀尺度上存在輕微的鉻濃度波動，也不會像奧氏體不銹鋼那樣在服役中引發毀滅性的晶間剝落。

5.4 熱力學狀態軌跡：亞穩態破壞 vs. 近平衡態維持

奧氏體不銹鋼在投入服役前，透過高溫固溶處理與隨後的急速淬火，被強制鎖定在一個高能量的熱力學亞穩態（過飽和碳被迫留在固溶體中） 18。隨後當其在敏化區間受熱服役或銲接時，系統具備極強的熱力學驅動力要向最低能量的平衡態演化（析出 M23C6） 6。這個劇烈破壞亞穩態的動態過程，不可避免地伴隨著劇烈的元素重分配與局部貧鉻。

相反，P91/P92 鋼在投入高溫蒸汽管線服役前，已經透過高溫回火工法，主動將系統推進到了接近熱力學平衡的狀態 2。在其出廠時，M23C6 與 MX 已經完成了符合化學計量的穩定析出，基體中的游離碳含量已降至極低水平 8。因此，在其後續長達數十年的 600°C 服役期內，系統不再經歷劇烈的碳化形核爆發與突發的元素掠奪，而是進入了一個極其緩慢的粗化與熟化（Ostwald ripening）階段 1。這種穩態演化的熱力學軌跡，從根本上排除了突發性、連續性貧鉻區產生的大規模破壞可能。



六、熱處理哲學的系統性分歧與工業規範

基於上述物理化學機制的深刻差異，工程界針對這兩類材料發展出了截然對立的熱處理規範，反映了「抑制缺陷」與「誘導強化」兩種不同的冶金設計哲學。

6.1 奧氏體不銹鋼：消除應力與極力抑制析出的博弈

奧氏體不銹鋼不發生固態相變，因此無法透過傳統的加熱與淬火過程進行馬氏體硬化。其熱處理策略主要圍繞「固溶退火（Solution Annealing）」與應力消除展開 18。表 2 總結了英國不銹鋼協會（BSSA）針對不同危害風險所建議的熱處理代碼。

熱處理代碼 處理溫度與冷卻方式 適用鋼種與主要工程目的 潛在風險與敏化防範
Code A 1050 / 1120°C，

緩冷 (Slow cool)

 低碳級別 (304L, 316L) 或穩定化級別 (321, 347)。主要用於消除應力與防止變形。 標準碳級別 (304, 316) 禁用此法，因緩冷會穿過 480-900°C 敏化區，導致嚴重 ICC 18。
Code B 900°C，

緩冷 (Slow cool)

 穩定化級別 (321, 347)。 用於降低因高溫導致鈦/鈮碳化物溶解而引發的「刀線攻擊 (Knife-line attack)」風險 18。
Code C 1050 / 1120°C，

急冷 (Fast cool)

 標準碳級別 (304, 316)。固溶退火標準程序。 水淬急冷強行跨越敏化危險區，防止 M23C6 析出。但可能引入殘餘拉應力，增加 SCC 風險 18。
Code D 210 / 475°C，

極緩冷

 用於所有級別，確保精密加工的尺寸穩定性。 溫度極低，避開敏化區間 18。

表 2：奧氏體不銹鋼常見熱處理策略與敏化防範矩陣 18

在奧氏體不銹鋼的熱處理中，始終存在一個博弈：若要消除冷加工殘餘應力以防止應力腐蝕開裂（SCC），必須進行退火；但退火後的緩冷極易落入 480°C – 900°C 的敏化陷阱 18。因此，工程上發展出降低碳含量（L 級別）或添加更強的碳化物形成元素（Ti, Nb，形成比 M23C6 更穩定的 TiC 或 NbC）的策略，來徹底阻斷 M23C6 的生成路徑，將碳元素「鎖死」 5。

6.2 P91/P92 鋼：重置基體與主動析出強化的設計

P91/P92 的熱處理目的不在於維持純淨的固溶體以防腐，而在於構建能夠抵抗極端高溫潛變的強韌性微觀組織 29。如前文所述，正火與回火的雙重步驟缺一不可。

正火處理將先前的微觀結構完全歸零並重置。若正火溫度過高（如文獻指出的 1130°C 或甚至過熱短路），雖然能極大化固溶量，但會導致奧氏體晶粒異常長大，冷卻後的馬氏體極其脆硬；若進一步將熱處理溫度提高至 1000°C 以上並直接服役，其高溫潛變壽命會從標準的數千小時斷崖式下跌至不到 200 小時 29。回火步驟則是決定 P91/P92 最終命運的環節，刻意在 750°C – 780°C 誘發 M23C6 與 MX 的全面析出，確立了碳化物在板條邊界上的防護網絡。這種「主動將潛在風險相（碳化物）轉化為結構支撐」的思路，是耐熱合金設計的最高精髓 1。此外，在 P92 銲接過程的熱影響區（HAZ）模擬中發現，若加熱至 900°C 或 940°C（介於或稍高於AC3），冷卻後會形成細小板條馬氏體與未溶解的碳化物，即使經過銲後熱處理（PWHT，如 750°C 保溫兩小時），這類微觀組織的短期潛變抗性仍顯著劣於母材，這解釋了為何鐵素體耐熱鋼極易在 HAZ 發生 Type IV 潛變破裂 3。



七、長期高溫服役下的微觀組織演變與終極退化模式

了解了熱處理初始狀態的差異後，我們必須觀察兩類鋼種在長達數萬小時的嚴苛服役環境後的組織退化（Degradation）行為，以進一步印證兩者在破壞機制上的本質差異。

7.1 奧氏體不銹鋼的長期退化：緩慢敏化與脆性相析出

若未經穩定化處理的奧氏體不銹鋼長期暴露於 500°C – 800°C 的環境中，即使初期經過了完美的 Code C 固溶急冷處理，隨時間推移，熱力學的無情驅動仍會使得 M23C6 逐漸在晶界上析出，導致連續的敏化網絡最終形成，引發長期服役後的晶間腐蝕開裂 4。除此之外，高溫長期暴露還可能誘發 σ 相（Sigma phase，一種極硬且脆的富鉻、鐵金屬間化合物）的析出。σ 相的形成不僅同樣會消耗大量鉻元素導致嚴重的局部貧鉻，還會引發材料室溫衝擊韌性的斷崖式下降，導致材料徹底脆化。

7.2 P91/P92 鋼的長期相演化：熟化、Laves 相吞噬與 Z 相轉變

相較於奧氏體不銹鋼因晶界腐蝕而失效，P91/P92 鋼在 600°C – 650°C 長期潛變環境下的微觀組織衰退，展現了極其複雜的多相熱力學競爭過程。其失效並非由環境腐蝕引起，而是由析出相的演變與亞結構的崩塌所主導：

  1. M23C6 與 MX 的奧斯瓦爾德熟化（Ostwald Ripening）： 根據多組分合金的熟化模型，析出相在高溫下的粗化速率遵循 LSW（Lifshitz-Slyozov-Wagner）理論。研究指出，在 625°C 長期時效下，M23C6 的粗化速率常數約為3 nm/h1/3 ，而 MX 相因為其極高的熱力學穩定性，粗化速率極低，僅為 0.6 nm/h1/3 1。然而，當原本起釘紮作用的 M23C6 從初期的 100 奈米粗化至超過 250 奈米（例如在 600°C 下暴露 60,000 小時後），其對馬氏體板條界的齊納釘紮能力將大幅下降，導致板條邊界解鎖並變寬、位錯密度顯著降低，最終使得潛變強度不可逆地衰減 2。
  2. Laves 相（Fe2(Mo,W)）的快速析出與吞噬效應： 在長期時效（通常大於 1500 小時）後，粗大且不規則的 Laves 相開始在原奧氏體晶界與板條界大量析出 1。熱力學上，Laves 相的生長極為迅速，其粗化速率常數高達2 nm/h1/3 （在時效大於 5000 小時的階段）1。在微觀動力學機制上，Laves 相具有強烈的傾向在靠近現存 M23C6 顆粒的區域形核並快速生長，最終甚至會完成對 M23C6 顆粒的完全「吞噬（Engulfment）」，直到原本的 M23C6 碳化物完全消失 1。透過高解析度透射電鏡的衍射分析，研究人員發現 M23C6 與新生的 Laves 相之間存在特定的晶體學取向關係： {0001}Laves ∥ {111}M23C6以及〈112¯1 〉Laves ∥〈011〉 M23C6 1。粗大 Laves 相的形成會大量消耗基體中的固溶強化元素（如鉬、鎢），導致固溶強化效應減弱，高溫強度進一步下降。
  3. Z 相（Cr(V,Nb)N）的形成與 MX 相的毀滅性溶解： 在 9-12% Cr 耐熱鋼的長期服役中，最具破壞性的相變是 Z 相的形成。熱力學模型預測指出，在 600°C 至 700°C 的溫度區間內，Z 相是體系中最穩定的氮化物 2。在服役數千至數萬小時後，基體中的鉻原子會逐漸擴散進入原本均勻彌散分佈的細小 V/Nb 氮化物（MX 相）中，形成亞穩態的雜化 MX/Z 顆粒，並最終完全演變為粗大的 Z 相 32。由於 Z 相的顆粒尺寸遠大於原有的 MX 相，這種熱力學取代過程會導致原本由 MX 相提供的強大齊納釘紮效應徹底瓦解，造成材料潛變強度的災難性喪失 32。研究進一步揭示，基體中的鉻含量對 Z 相形成的熱力學驅動力與生長速率有決定性影響，這解釋了為何含有 12% 鉻的高階耐熱鋼（如 P122 鋼）比 9% 鉻的鋼種（如 P91/P92）更容易遭受 Z 相快速長大而引發的過早失效 32。

八、綜合結論

綜上所述，P91/P92 等鐵素體/馬氏體耐熱合金鋼與 300 系列奧氏體不銹鋼中，儘管皆存在相似的 M23C6 型碳化物析出現象，但其觸發機制、物理化學過程以及工程後果具有本質且深刻的區別。這種差異性可高度概括為以下三個宏觀與微觀層面：

第一，晶體擴散動力學與貧鉻區的自癒合能力存在天壤之別。BCC/BCT 晶格結構賦予了 P91/P92 鋼極高的原子擴散速率與遷移率。當 M23C6 析出並消耗周圍鉻元素時，高擴散率的鉻原子能夠迅速進行體擴散與邊界擴散，在極短的時間窗口內完成局部的「自癒合（Desensitization）」，從而防止了類似 FCC 奧氏體不銹鋼中因擴散遲緩而長期存在的深層貧鉻溝槽與後續的晶間腐蝕破壞。

第二，微觀組織拓撲幾何與濃度梯度的分散效應截然不同。奧氏體不銹鋼的 M23C6 集中在相對稀疏的大角晶界上，造成極度嚴重的局部鉻枯竭與敏化網絡。而 P91/P92 的回火馬氏體組織具備極度密集的層級化板條界與高密度位錯網絡，M23C6 的彌散析出將碳與鉻的濃度波動均勻且廣泛地分攤至整個三維亞結構網絡中，從空間幾何與元素通量上瓦解了連續大面積貧鉻區形成的基礎條件。

第三，熱力學設計哲學與工程防護目標的根本分歧。奧氏體不銹鋼的熱處理旨在透過高溫固溶與急冷將系統凍結於無碳化物析出的亞穩態，以確保完美的鈍化防腐膜；其服役期的敏化是一場向平衡態墜落的失控熱力學過程。相反地，P91/P92 的合金設計則是透過正火與高溫回火工法，主動將系統推進至碳化物完全飽和析出的近平衡態，巧妙利用 M23C6 與 MX 的齊納釘紮效應來鎖死位錯與板條邊界。對 P91/P92 而言，M23C6 絕非腐蝕的根源，而是抵抗極端高溫潛變變形的物理基石。其最終的服役壽命極限也不受制於水性介質中的晶間腐蝕，而是無情地取決於高溫熱力學驅動下的相粗化（Ostwald Ripening）、Laves 相對 M23C6 的吞噬效應，以及毀滅性的 Z 相對 MX 強化的取代。

透過深入理解上述複雜的冶金熱力學、擴散動力學與微觀相變機制，工程界得以針對不同嚴苛環境條件，精確施加並優化相應的熱處理工法，從而在奧氏體不銹鋼的極致防腐需求與 P91/P92 鋼的終極高溫抗潛變需求之間，實現先進材料性能的最佳化配置。

AI抽象實體化概念

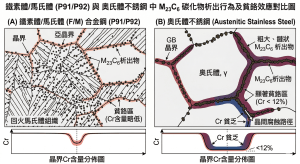

這張圖從左至右分別展示了 P91/P92 鋼（鐵素體/馬氏體） 與 奧氏體不銹鋼 在高溫下 M23C6 碳化物析出行為的差異，並具體呈現了「貧鉻效應」。

圖像解析：

  1. 左側 (A) P91/P92 合金鋼：
    • 微觀組織：顯示的是經過回火的板條馬氏體（Martensite laths）組織，晶粒內充滿了亞晶界。
    • 析出行為：M23C6 碳化物（黑點）不僅析出在原奧氏體晶界（大角度晶界），更大量析出在板條邊界（亞晶界）上。
    • 貧鉻效應：由於析出物分佈細小且均勻，晶界處的貧鉻現象（淺紅色區域）較不顯著且不連續。下方圖表顯示 Cr 含量雖然在晶界下降，但仍維持在較高水平。
  2. 右側 (B) 奧氏體不銹鋼：
    • 微觀組織：顯示的是粗大的單相奧氏體（γ）晶粒。
    • 析出行為：高溫下，鉻原子和碳原子會迅速向晶界擴散，M23C6 碳化物會沿著晶界呈粗大的**「鏈狀」**連續析出。
    • 貧鉻效應：大量的鉻被消耗在碳化物中，導致晶界兩側形成一個寬且連續的**「顯著貧鉻區」**（紅色和藍色區域，Cr 含量 < 12%）。
    • 後果：當貧鉻區的鉻含量低於 12% 時，該區域將失去不銹性，成為晶間腐蝕的快速通道，如圖中藍色路徑所示。

藉由這種對比，您可以直觀地看到，雖然兩者都會析出 M23C6，但由於初始組織和元素擴散係數的不同，導致了截然不同的貧鉻形態和腐蝕敏感性。
