配管工程中冷彎管與電銲彎頭對於流場擾動及其對流量計精確度影響之深度研究報告 (An In-depth Study on Flow Field Disturbances Induced by Cold-Bended Pipes and Welded Elbows and Their Impact on Flow Meter Accuracy in Piping Engineering)

/ Uncategorized / 作者:

一、緒論：工業計量系統中流場穩定性的核心地位

在現代工業過程控制、貿易結算以及資源管理系統中，流體流量的精確計量是確保經濟效益與生產安全的基礎。流量計的性能表現，在本質上取決於進入感測器測量截面的流場品質。理想情況下，流量計要求流體處於充分發展的紊流狀態（Fully Developed Turbulent Flow），其速度剖面應呈現對稱的冪律分佈，且不含旋流（Swirl）或二次流（Secondary Flow） 1。然而，在實際的配管工程中，受限於廠房空間、設備佈置及工法流程，管道系統必須頻繁地使用彎頭、三通、閥門等元件來改變流體方向。這些元件會打破流場的平衡，產生嚴重的速度剖面畸變與漩渦，進而導致流量計產生顯著的測量偏差 3。

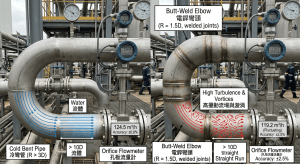

在眾多轉向元件中，九十度轉彎是最為普遍的配置。配管設計者通常面臨兩種主要選擇：標準化的「電銲彎頭（Welded Elbow）」或現場或工廠加工的「冷彎管（Cold Bend）」。雖然兩者在功能上皆能實現管線轉向，但其幾何特徵、內部表面性質及製造工法存在本質差異。電銲彎頭通常具有較小的彎曲半徑（如 1.5D），且在連接處存在銲縫；而冷彎管則具有較大的彎曲半徑（如 3D 至 40D），且轉彎處通常為一體成型 5。這兩種元件對流場擾動的程度、持續距離以及對不同計量技術的干擾機制，構成了配管工程中必須深入分析的技術課題。

二、幾何特徵與製造工法的本質差異分析

在深入探討流場擾動前，必須先明確電銲彎頭與冷彎管在幾何與物理層面的定義與區別。根據 ANSI 與 ASME B16.9 等國際標準，管件的分類與性能受其半徑比（Radius to Diameter, R/D）的嚴格規範 8。

2.1 電銲彎頭的幾何與結構特徵

電銲彎頭是一種預製的標準管件，主要分為短半徑（Short Radius, SR）與長半徑（Long Radius, LR）兩類。短半徑彎頭的彎曲半徑等於管徑（R=1.0D），主要應用於空間極端受限的場合；長半徑彎頭的彎曲半徑則為管徑的 1.5 倍（R=1.5D），是目前工業配管中最常用的轉向元件 5。由於其半徑較小，流體在通過時會經歷劇烈的向心加速度變化。

此外，電銲彎頭的「電銲」二字反映了其安裝過程。這類彎頭通常透過對接銲（Butt-weld）連接到直管段上。銲接過程中，若工法控制不當，管內壁會形成銲道突起（Weld Bead），即所謂的銲縫加強高（Weld Reinforcement Height, WRH） 10。這些突起物雖然微小，但在高雷諾數下會觸發局部的邊界層分離與紊流增強，成為流場擾動的微觀來源 10。

2.2 冷彎管的幾何與結構特徵

冷彎管（Cold Bend）通常指利用彎管機在常溫下對直管進行連續機械彎曲而成的元件。與電銲彎頭相比，冷彎管最大的特點在於其較大的彎曲半徑，工業上常見的冷彎半徑包括 3D、5D、6D 甚至 8D 以上 5。在長距離輸油氣管線中，為了便於通球（Pigging）及降低壓損，冷彎管的半徑甚至可達 40D 6。

冷彎管的製造工法（如冷抽、冷滾或冷煨）確保了管材在轉彎處的連續性，這意味著轉彎區域內部不存在對接銲縫，表面極為光滑 5。雖然大半徑彎曲會導致外側管壁變薄（Thinning）與內側管壁增厚，但其幾何過渡非常平緩，流體質點在流過時受到的慣性衝擊較小 6。

比較參數 電銲彎頭 (Welded Elbow) 冷彎管 (Cold Bend) 備註
彎曲半徑 (R) 1.0D 或 1.5D 通常 ≧3D (常見 3D, 5D, 8D) 5
標準規範 ASME B16.9 ASME B31.3 / B31.4 7
內部銲道 連接處有環向銲縫 轉彎區無銲縫，一體成型 5
空間佔用 緊湊，適合室內或模組化配管 佔地較大，適合長距離管線 7
製造工法 模壓、熱推、對接銲 機械冷彎、感應加熱彎 (Induction Bend) 6

三、流場擾動的物理機制與動態演化

當流體流過 90 度轉向元件時，其物理行為受到離心力、黏性力及慣性力的複雜交互作用。冷彎管與電銲彎頭產生的流場差異，本質上是這些作用力在不同幾何路徑下的平衡結果。

3.1 離心力效應與迪恩渦流的形成

流體在彎管內流動時，由於流向改變，質點會受到向外的離心力作用。這導致外壁（Extrados）壓力升高，而內壁（Intrados）壓力降低。這種橫截面上的壓力梯度驅動了近壁區（低流速區）的流體從外壁流向內壁，而在管中心（高流速區）則出現從內壁流向外壁的補償流 13。這種循環流動形成了一對對稱的反向旋轉渦流，科學界稱之為迪恩渦流（Dean Vortices） 13。

迪恩數（Dean Number, De）是衡量此現象強度的無因次量。其定義涉及雷諾數 Re 與曲率半徑 R：

De = Re(D / 2R)1/2

顯然，對於相同的 Re，電銲彎頭（R=1.5D）的迪恩數遠高於冷彎管（如 R=5D）。這意味著電銲彎頭產生的二次流強度更大，其對主流速剖面的扭曲也更為劇烈 13。



3.2 流體分離與迴流現象

在半徑較小的電銲彎頭中，流體在轉彎內側（內壁）會經歷強烈的逆壓力梯度。如果彎曲過於急促，流體動能不足以克服壓力升高，邊界層就會發生分離（Flow Separation），形成一個不穩定的迴流區或死水區 15。這不僅造成巨大的總壓損失，更會導致下游流速剖面出現極端的不對稱性，最大流速點被強行擠向外壁 2。

相比之下，冷彎管的大半徑幾何提供了緩衝空間。流體質點在流過轉彎時，壓力梯度的變化較為和緩，邊界層分離現象在冷彎管中往往被有效抑制或僅侷限於極小範圍 5。因此，冷彎管出口處的速度剖面雖然仍有偏移，但其斜率（Gradient）較平緩，且不含由大尺度分離引發的劇烈脈動。

3.3 紊流強度的演化與衰減

電銲彎頭由於其急促的轉向與內部銲道的干擾，會在下游誘發極高的紊流強度（Turbulence Intensity）。數值模擬（CFD）研究表明，在 1.5D 彎頭後方，紊流動能在 1D 至 3D 距離內達到峰值，且需要長達 20D 以上的距離才能恢復至正常水平 13。

而冷彎管由於其流道平滑，產生的附加紊流較少。雖然大半徑彎曲仍會擾動流場，但其影響主要集中在平均流速剖面的重新分配，而非微觀尺度的劇烈渦流生成 6。這使得冷彎管下游的流場呈現出更好的穩定性，有利於對紊流敏感的流量計（如渦街流量計）進行測量。

四、上游元件對不同流量計技術的干擾研究

流量計的物理測量原理決定了它對流場擾動的抵抗力。研究證明，電銲彎頭與冷彎管對不同流量計的影響呈現出質與量的差異。

4.1 電磁流量計 (Magnetic Flowmeters) 的受干擾特徵

電磁流量計基於法拉第感應定律，通過電極測量導電液體切割磁力線產生的感應電壓。雖然理論上它測量的是截面平均流速，但實際上，靠近電極區域的流體對感應電壓的貢獻（權重函數）遠大於遠離電極的區域 1。

一項針對 90 度短半徑彎頭的重要研究（USU, 2018）指出，當電磁流量計緊靠（Close Coupled）彎頭安裝時，其測量精確度會受儀表取向的強烈影響 1。

  • 電極平面取向效應：當電磁流量計的電極軸與彎曲平面平行（EIP）時，由於電極直接暴露於由彎管引起的極端流速梯度（一側極高流速，一側可能存在分離區），其測量誤差可達4% 1。
  • 誤差隨距離的衰減：該研究量化了平均偏差偏移隨距離的變化，證明了電銲彎頭產生的擾動具有長程影響 1。
距離 (D) 平均百分比偏差偏移 (Average % Deviation Shift) 備註
緊靠 (CC) 2.41% 最大誤差出現在此 1
1D 0.61% 誤差迅速下降但仍顯著
3D 0.40%
5D 0.25% 接近大多數工業規格要求
10D 0.17% 殘餘擾動依然存在

如果上游元件更換為冷彎管（如 R=3D 或 5D），由於速度剖面偏移較輕微且不存在銲縫誘發的紊流，上述偏差偏移將大幅縮減。對工程應用而言，這意味著在冷彎管下游，流量計可能僅需 3D 的直管段即可達到在電銲彎頭下游需 5D 才能達到的精確度 1。

4.2 超音波流量計 (Ultrasonic Flowmeters) 的受干擾特徵

超音波流量計（時差法）透過聲波路徑上的線速度積分來推算流速。旋流（Swirl）與速度剖面畸變是超音波流量計的兩大死敵 4。

研究顯示，在 90 度彎頭後方，超音波流量計通常會出現系統性的低估誤差，主要原因是彎頭產生的二次流分量干擾了聲波的傳播時間計算 17。

  • 系統誤差量級：在緊靠彎頭的 0D 位置，若不進行修正，系統誤差最高可達8% 17。
  • 穩定距離：實驗數據證實，至少需要 8D 的距離，超音波流量計的修正係數才會趨近於02，從而進入其最大允許誤差（MPE ±2%）範圍內 17。
  • 安裝角度的最佳化：在 90 度彎頭下游，將超音波傳感器安裝在相對於彎曲平面的 60° 或 240° 位置，可以將受干擾程度降至最低 17。

由於冷彎管產生的旋流強度較低，且速度剖面恢復較快，AGA Report No. 9 雖然強調多路徑超音波流量計具有一定的自補償能力，但仍建議在上游存在擾動時使用足夠的直管段或高性能整流器 18。冷彎管的大半徑特特性顯著縮短達到穩定測量所需的直管長度。

4.3 差壓式流量計與渦街流量計的敏感性

孔板流量計（Orifice Plate）等差壓裝置對壓力分佈極為敏感。電銲彎頭下游的不均勻壓力場會導致取壓口感測到的壓差無法準確代表平均動壓，進而影響流出係數（Discharge Coefficient, Cd） 20。ISO 5167 標準對此給出了最為嚴格的直管段規範，通常要求在 0.5 Beta 比下至少具備 20D 甚至更長的直管段，以確保計量係數的偏移小於 0.25% 20。

渦街流量計（Vortex Flowmeters）則對紊流強度和剖面對稱性有極高要求。若上游是電銲彎頭產生的強烈漩渦，會導致旋渦發生體（Shedder Bar）產生的卡門渦街頻率不穩定，引發讀數大幅波動或信號丟失 21。因此，渦街流量計通常要求 35D 以上的超長直管段，而冷彎管的平滑特性則是改善此類應用可行性的關鍵 21。

五、內部銲縫與表面粗糙度對流場的附加干擾

電銲彎頭與冷彎管在計量性能上的另一大差異點在於管道內壁的連續性。這在精密計量中往往是被忽略但至關重要的因素。

5.1 銲縫加強高 (WRH) 的流體動力學影響

電銲彎頭與直管連接處的環向銲縫，不可避免地會形成內部突起。根據研究，銲縫突起高度即使只有數毫米，也會成為一個局部的「幾何突變點」 10。

  • 紊流誘導機制：流體流經銲縫時，會在銲縫後方產生微小的分離泡（Separation Bubble），這會破壞邊界層的線性穩定性，顯著增加近壁區的紊流強度 10。
  • 壁面剪應力 (WSS) 的改變：銲道會導致壁面剪應力的劇烈波動，這對於依賴壁面冷卻原理的熱式質量流量計來說，是致命的干擾源 10。
  • 長期演化：銲道處由於流場紊亂，更容易發生局部腐蝕（Non-uniform Corrosion）或結垢，這會隨時間改變管徑，導致計量精度逐年下降 10。

5.2 超音波訊號的散射效應

對於外夾式超音波流量計（Clamp-on UFM），銲縫與內部粗糙度的影響不僅是流場層面的，更是聲學層面的。研究指出，1 MHz 的超音波在通過中等粗糙（0.2 mm rms）的管道內壁時，會產生嚴重的散射，導致訊號相位調製與衰減，這會引入額外 2% 的測量誤差 27。由於冷彎管轉彎處無銲縫且表面完整，其對超音波訊號的傳導品質顯著優於經過多段銲接的電銲彎頭系統。

六、國際標準規範與直管段要求之深度解析

工程實踐中，計量系統的合規性通常由國際標準定義決。標準中對彎管元件的處理反映了工業界對這些擾動的認知。

6.1 ISO 5167：差壓裝置的黃金準則

ISO 5167 (2003/2022) 是差壓式流量計全球最權威的標準。其核心邏輯是：上游元件越複雜，直管段要求越長；Beta 比（beta = d/D）越高，對擾動越敏感 23。

上游配置類型 孔板 (β=0.5) 最小直管段 (D) 噴嘴 (β=0.5) 最小直管段 (D) 備註
單個 90° 彎頭 25D 30D 基準為 1.5D 彎頭 20
異平面兩個 90° 彎頭 40D 至 50D 50D 以上 產生的強旋流最難衰減 20
漸縮管 (Reducer) 5D 至 10D 10D 收縮流場具有一定的整流作用 23
漸擴管 (Expander) 20D 至 30D 30D 易產生邊界層分離 24

值得注意的是，ISO 5167 的表格大多以 1.5D 的「標準彎頭」為測試基準 22。標準也提到，若使用大半徑彎管，計量偏差會減小，但出於保守考量，通常仍維持相同的建議長度，除非用戶能提供具體的標定數據。

6.2 AGA Report No. 9：氣體超音波計量規範

與 ISO 不同，AGA 9 採用的是「基於性能（Performance-based）」的規範 18。它不強制要求特定的直管長度，而是要求製造商證明其流量計系統在特定安裝條件下的測量偏差低於 0.3%。

  • 製造商責任：製造商必須定義一個「標準安裝配置」（例如10D 直管 + 整流器 + 10D 直管），並保證在此配置下，由上游彎管（無論是電銲還是冷彎）引起的誤差不超過門檻值 19。
  • 直徑匹配：AGA 9 強調，流量計內徑與上游管件內徑的偏差必須控制在 1% 以內。由於冷彎管由原管加工而成，其內徑匹配度通常優於由不同工廠生產的電銲彎頭 19。

七、數值模擬 (CFD) 在預測與優化中的應用

在複雜的配管工程中，單純依賴標準往往不夠精確。計算流體動力學（CFD）已成為評估冷彎管與電銲彎頭擾動的強大工具。

7.1 CFD 模型與驗證

常用的湍流模型包括標準 k-ε 模型、Realizable k-ε 模型以及解析度更高的 Reynolds Stress Model (RSM) 13。研究發現，RSM 在捕捉彎管出口處的非對稱速度剖面與旋流衰減過程中最為準確 13。

  • 網格獨立性測試 (GIT)：為了保證結果準確，CFD 模擬必須進行網格獨立性驗證。當網格密度增加導致結果變化小於 2% 時，解才被視為可靠 31。
  • 與 LDA 實驗對比：利用雷射都卜勒測速儀（LDA）取得的數據證明，CFD 能精確模擬彎管出口處出現的「速度偏向外側」現象，這為優化流量計安裝位置提供了數據支撐 13。

7.2 冷彎管的流場模擬結果

針對不同曲率半徑的模擬顯示，當曲率半徑 R 從 1.5D（電銲彎頭）增加到 5D（冷彎管）時：

  1. 最大流速偏離度下降：流速中心線的偏移程度減少了約 40% 6。
  2. 壓降係數降低：局部阻力係數呈現冪律下降，冷彎管的節能效果顯著 6。
  3. 旋流角度減小：迪恩渦流的強度明顯減弱，下游恢復對稱剖面所需的長度縮短了約 30% 13。

八、流場補償技術：整流器的角色與效能比較

當空間限制使得無論是冷彎管還是電銲彎頭都無法提供足夠的直管段時，必須使用流量整流器（Flow Conditioners）。

8.1 整流器的作用機制

整流器的目標是「消除旋流」並「修正速度剖面」。

  • 多孔板整流器 (Perforated Plates)：如 CPA 50E、55E 等，透過設計精密的孔洞分佈，強行將非對稱流場重新分配。其優點是長度極短（僅數英寸），且能將所需的直管段長度縮短 75% 以上 14。
  • 管束 (Tube Bundles)：雖然能有效阻斷大型旋流，但對於速度剖面的不對稱性修正能力有限，甚至可能將扭曲的剖面「鎖定」在各個小管內，導致下游出現多峰流場 34。
  • Vortab 整流器：利用反向渦流發生技術，在極短距離內（3D 至5D）實現流場平整化，特別適合安裝於電銲彎頭出口處 36。

8.2 冷彎管與整流器的協同效應

在高性能計量系統中，常見的做法是使用冷彎管作為主體轉向元件，並在流量計前 10D 位置加裝多孔板整流器。由於冷彎管產生的擾動量級本就較低，整流器可以更輕易地將流場處理至「理想狀態」，從而獲得極高的計量重複性與準確度 34。

九、工程實務建議與測量精確度優化策略

根據上述研究與數據，針對配管工程中冷彎管與電銲彎頭的選擇與流量計安裝，提出以下專業建議：

9.1 針對不同應用場景的選擇建議

  1. 高精確度貿易結算（如原油、液化天然氣、天然氣結算）：
    • 應優先選用大半徑冷彎管（R ≧ 5D）作為流量計上游元件 6。
    • 儘量避免在流量計上游 20D 範圍內出現任何對接銲縫，或確保銲縫內部經過打磨處理 10。
    • 必須符合 ISO 5167 或 AGA 9 推薦的最小直管段，或透過現場實標（In-situ Calibration）建立修正參數 19。
  2. 一般工業過程控制（如冷卻水、一般化學品輸送）：
    • 可選用標準5D 電銲長半徑彎頭以節省空間 5。
    • 流量計應安裝在離彎頭出口至少 5D 至 10D 處（視流量計類型而定） 25。
    • 若空間不足，應考慮選用對流場不敏感的流量計（如柯氏力質量流量計） 21。

9.2 安裝角度與方向的最佳化

  • 電磁流量計：安裝時應旋轉儀表，使電極平面垂直於彎管的彎曲平面，以降低對非對稱剖面的敏感度 1。
  • 超音波流量計：在彎頭下游，傳感器安裝角度應避開 0° 和 180°（彎曲平面的內外徑側），優先考慮 60° 位置 17。

9.3 經濟性與長期維護考量

雖然冷彎管的初期製造成本與空間佔用較高，但其帶來的低壓損（節能）與高計量精度（減少結算爭議）在長期營運中具有更好的經濟回報 6。此外，冷彎管無銲縫的特特性能降低沖蝕與腐蝕風險，減少因維修導致的計量停機時間 10。

十、結論

總結而言，電銲彎頭與冷彎管對流場的擾動存在顯著的質與量的差異。電銲彎頭產生的強烈二次流、嚴重的速度剖面畸變以及內部銲縫誘發的紊流，對絕大多數流量計構成了嚴峻的挑戰，要求極長的直管段或高性能的整流裝置。相比之下，冷彎管憑藉其平緩的幾何過渡與光滑的內部表面，能產生更為穩定且易於恢復的流場，是追求高精確度計量系統的首選元件。

在工程設計階段，應充分評估流體性質（雷諾數、黏度）、計量技術特點以及空間限制。透過結合標準規範、CFD 數值模擬以及整流技術，工程師可以有效降低由上游元件引起的不確定度，確保流量測量系統的可靠性與長期精確度。未來的研究應進一步探討在高粘度流體或兩相流條件下，冷彎管半徑對流場恢復規律的具體量化關係，以為更複雜的工業應用提供指南。

參考文獻

  1. effects of meter orientation downstream of a short radius elbow on electromagnetic flow meters – DigitalCommons@USU, https://digitalcommons.usu.edu/context/cee_facpub/article/4618/viewcontent/Effect_of_meter_orientation.pdf
  2. CFD Analysis of Single and Multiphase Flow Characteristics in Elbow – Semantic Scholar, https://pdfs.semanticscholar.org/e19e/6e04a62cfc2dc3c7956f62484448a230f239.pdf
  3. The Challenge of Flow Disturbances on Meter Accuracy – McCrometer, https://www.mccrometer.com/technical-articles/challenge-of-flow-disturbances-meter-accuracy
  4. What Are Straight Run Requirements Before a Flow Meter? – Breaking AC, https://breakingac.com/news/2025/sep/18/what-are-straight-run-requirements-before-a-flow-meter/
  5. The difference between pipe bend & elbow, https://alloypipefitting.com/the-difference-between-pipe-bend-elbow.html
  6. Steel Pipe Bend / 3D, 5D Bend (Differences with Elbow) – Octal Pipe Fittings, https://www.octalpipefittings.com/steel-pipe-bend/
  7. Piping and Pipeline Bends – EPCM Holdings, https://epcmholdings.com/piping-and-pipeline-bends/
  8. Pipe bends vs pipe elbows in pneumatic conveying systems – are they the same, https://www.pneuvay.com.au/pneumatic-conveying/news/Pipe-bends-vs-pipe-elbows-in-pneumatic-conveying-systems—are-they-the-same/
  9. ASME B16.9 Buttweld Fittings for Pipes: Elbow, Tee, Cross, Reducers, Caps Explained, https://blog.projectmaterials.com/category/products/piping/pipe-fittings/asme-b16-9-bw-fittings-types/
  10. Effect of Local Fluid Disturbance Induced by Weld Reinforcement Height on the Corrosion of a Low Alloy Steel Weld – MDPI, https://www.mdpi.com/2075-4701/13/1/103
  11. (PDF) Effect of Local Fluid Disturbance Induced by Weld Reinforcement Height on the Corrosion of a Low Alloy Steel Weld – ResearchGate, https://www.researchgate.net/publication/366886440_Effect_of_Local_Fluid_Disturbance_Induced_by_Weld_Reinforcement_Height_on_the_Corrosion_of_a_Low_Alloy_Steel_Weld
  12. Pipe Bend vs Elbow: Key Differences and How to Choose the Right One – Finego Steel, https://www.finegosteel.com/newsdetail/pipe-bend-vs-elbow-differences.html
  13. CFD-BASED INVESTIGATION OF TURBULENT FLOW BEHAVIOR IN 90-DEG PIPE BENDS – PoliPapers, https://polipapers.upv.es/index.php/JARTE/article/download/20665/16464
  14. 5 Ways to Improve Flow Design with Perforated Plates – Resolved Analytics, https://www.resolvedanalytics.com/theflux/flow-design-with-perforated-plates
  15. Flow Rate Computation of Highly Turbulent Pipe Flows using wide-band signals and matched filter-based approach – IGHEM, https://ighem.org/Papers_IGHEM/382.pdf
  16. Modeling of Turbulent Flow in Pipe Systems with Compound Bends – Scholarship Repository @ Florida Tech, https://repository.fit.edu/cgi/viewcontent.cgi?article=2266&context=etd
  17. Influence of Flow Disturbances behind the 90° Bend on the …, https://pmc.ncbi.nlm.nih.gov/articles/PMC7865690/
  18. AGA Report No. 9 – ANSI Webstore, https://webstore.ansi.org/preview-pages/aga/preview_xq0701.pdf
  19. The Essence of AGA Report No.9, Measurement of Gas by Multipath Ultrasonic Meters – NFOGM, https://nfogm.no/wp-content/uploads/2019/02/1998-09-The-Essence-of-A.G.A.-Report-No.9-Measurement-of-Gas-by-Multipath-Ultrasonic-Meters-Warner-Daniel.pdf
  20. Installation Requirements for Orifice Plate Flow Meters: Straight Pipe Lengths and Considerations – Just Measure it – Zero Instrument, https://zeroinstrument.com/installation-requirements-for-orifice-plate-flow-meters-straight-pipe-lengths-and-considerations/
  21. Flow Measurement: Upstream And Downstream Pipe Diameters – Cross Company, https://www.crossco.com/resources/technical/flow-measurement-the-truth-about-upstream-and-downstream-pipe-diameters/
  22. 1998-22-The-Revision-of-ISO-5167-an-Update-Reader … – NFOGM, https://nfogm.no/wp-content/uploads/2019/02/1998-22-The-Revision-of-ISO-5167-an-Update-Reader-Harris-NEL.pdf
  23. STRAIGHT LENGTHS REQUIREMENTS FOR FLOW MEASUREMENT BETWEEN PRESSURE DIFFERENTIAL DEVICES AND FITTINGS ACCORDING TO ISO 5167 – Deltafluid, https://www.deltafluid.fr/files/Categories/Documents/deltafluid-straight-lengths.pdf
  24. Required Straight Pipe Lengths for Vortex Flowmeters | Yokogawa America, https://www.yokogawa.com/us/library/resources/tutorials/required-straight-pipe-lengths-for-vortex-flowmeters/
  25. Piping Requirements For Flow Meter Installation, https://www.cadillacmeter.com/cadillac-meter/piping-requirements-for-flow-meter-installation/
  26. Design optimization of hemispherical protrusion for mitigating elbow erosion via CFD-DPM | Request PDF – ResearchGate, https://www.researchgate.net/publication/357857433_Design_optimization_of_hemispherical_protrusion_for_mitigating_elbow_erosion_via_CFD-DPM
  27. The Effect of Internal Pipe Wall Roughness on the Accuracy of Clamp-On Ultrasonic Flowmeters – ResearchGate, https://www.researchgate.net/publication/325188456_The_Effect_of_Internal_Pipe_Wall_Roughness_on_the_Accuracy_of_Clamp-On_Ultrasonic_Flowmeters
  28. ISO 5167-2, https://azaransanjesh.com/wp-content/uploads/2021/07/ISO_5167_2_2003_Orifice-plates.pdf
  29. Sick Ag White Paper | PDF | Mechanical Engineering | Gases – Scribd, https://www.scribd.com/document/667981306/Whitepaper-Flowsic600-Xt-Testing-of-Different-Inlet-Piping-Configurations-With-and-Without-Cpa-Flow-Conditioners-50e-and-55e-According-to-Aga-Report-N
  30. AN OVERVIEW AND UPDATE OF AGA 9 ULTRASONIC METERS – ASGMT, https://asgmt.com/wp-content/uploads/2012/01/066.pdf
  31. Modelling of Internal Flow Characteristics in a Curved Elbow with Variable Radius, https://karyailham.com.my/index.php/afhme/article/download/635/731
  32. Effect of Distortion in Velocity Profile on Flow Measurements Using Averaging Flow Sensors, https://www.researchgate.net/publication/341456765_Effect_of_Distortion_in_Velocity_Profile_on_Flow_Measurements_Using_Averaging_Flow_Sensors
  33. (PDF) Study on the Internal Flow State and Local Resistance of a …, https://www.researchgate.net/publication/377669404_Study_on_the_Internal_Flow_State_and_Local_Resistance_of_a_Bend_under_Different_Operating_Conditions
  34. Flow Conditioning for Flow Meter Accuracy – Flow Conditioners – Cherokee Measurement & Control, https://cherokeetulsa.com/flow-conditioner-basics/
  35. The Fundamentals of Fluid Flow Conditioning – Canada Pipeline Accessories, https://www.flowconditioner.com/wp-content/uploads/2020/07/FFC-Whitepaper-3_CPA.pdf
  36. ELBOW Flow Conditioning – Vortab, https://www.vortab.com/wp-content/uploads/2020/02/VortabElbow_DataSheet_0207.pdf
  37. Performance Assessment of a New Perforated-Plate Flow Conditioner Versus the Zanker Design: An Experimental Approach | Request PDF – ResearchGate, https://www.researchgate.net/publication/398847611_Performance_Assessment_of_a_New_Perforated-Plate_Flow_Conditioner_Versus_the_Zanker_Design_An_Experimental_Approach
  38. Electromagnetic flowmeter evaluation in real facilities: Velocity profiles and error analysis | Request PDF – ResearchGate, https://www.researchgate.net/publication/330190208_Electromagnetic_flowmeter_evaluation_in_real_facilities_Velocity_profiles_and_error_analysis
  39. What are Straight Runs for Flow Meters? – KOBOLD Instruments, https://koboldusa.com/articles/common-questions/what-are-straight-runs-for-flow-meters/
