超臨界高溫管線系統中3D冷作彎管之應力行為、製程熱處理與疲勞壽命評估 (Stress Behavior, Manufacturing Heat Treatment, and Fatigue Life Assessment of 3D Cold-Bended Pipes in Supercritical High-Temperature Piping Systems)

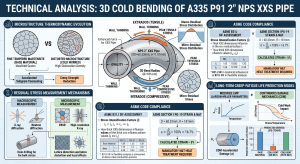

一、緒論與產業技術背景

在全球能源轉型與淨零碳排的宏觀戰略背景下，高效率化石燃料發電技術與具備混燒氫氣能力之燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）已成為支撐電網基載能力與調節再生能源間歇性的核心過渡技術。諸如GE Vernova的HA等級、Siemens Energy的SGT6-9000HL，以及Mitsubishi Power的M501JAC等次世代重型燃氣渦輪機，其淨熱效率已穩定突破64%，並具備在短期內將氫氣（H₂）混燒比例提升至50%甚至100%的運轉藍圖 ¹。為了承受極端的渦輪入口溫度（高達1600°C）與嚴苛的蒸氣條件（通常運轉溫度介於550°C至650°C之間，壓力高達250 bar以上），發電廠的高壓蒸汽主機管線與輔助冷卻、燃料分配系統，大量採用了潛變強度強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF），其中又以Grade 91（P91）與Grade 92（P92）為最具代表性之高強度麻田散鐵耐熱鋼 ²。

然而，伴隨極端高溫與氫氣導入而來的，是前所未有的材料劣化與氫脆化（Hydrogen Embrittlement）風險。在傳統的管線佈建設計中，管路系統的轉向處多半依賴1.5D鍛造對銲彎頭（1.5D Butt-Welding Elbow），此類傳統設計不可避免地需在系統中引入大量環向銲縫。在長期的高溫服役環境下，P91與P92鋼材的銲接熱影響區（Heat-Affected Zone, HAZ）極易因微觀組織的梯度演化與局部軟化，發生Type IV潛變破裂（Type IV Cracking），這被材料工程界公認為CSEF鋼材管線最致命且最難以預防的失效模式，其破裂壽命往往僅有設計預期壽命的三分之一 ²。此外，依據ASME B31.12之氫氣管線規範，高強度鋼材在富氫環境下的銲接區域極易成為氫誘導裂紋（HIC）的萌生熱點，規範為此施加了嚴苛的材料性能折減因子（Material Performance Factors, H_f 與M_f ），迫使設計應力大幅降低高達54%，並伴隨極端昂貴且繁瑣的100%體積性非破壞檢測（Volumetric NDE）與銲後熱處理（PWHT）要求 ¹。

為徹底根除銲縫帶來的Type IV破壞與高壓氫脆化隱患，利用先進冷作塑性變形技術製造之3D與5D連續冷作彎管（Cold-Bent Pipes），已成為當前克服上述工程瓶頸的最優技術解方 ¹。冷作彎管技術透過在三維空間中對無縫直管施加連續的機械彎曲成形，完美消除了彎曲轉折區的對銲銲縫，從根本上迴避了HAZ的微觀組織劣化與多金屬熱膨脹不匹配問題。然而，大曲率的3D冷作彎管（彎曲半徑為公稱管徑的3倍）在冷成形過程中，會於材料內部引入劇烈的塑性應變與極高的殘餘應力。若未經精確的應變量化計算與極度嚴格的成形後熱處理（Post-Forming Heat Treatment, PFHT），其內部的差排子結構將嚴重受損，使原本具備延展性的鋼材呈現如同陶瓷般的脆性特徵，進而在高溫服役階段引發強烈的潛變-疲勞交互作用（Creep-Fatigue Interaction），導致高溫壽命出現斷崖式縮減 ²。

本報告將以深度的學術論理架構，全面剖析P91與P92鋼管在3D冷作彎曲製程中的幾何力學演變與應力行為。探討範疇涵蓋材料微觀組織的熱力學演化、殘餘應力的微觀與巨觀量測機制、ASME B31J規範體系下的應力強度因子（Stress Intensification Factor, SIF）評估、ASME Section I PG-19的應變計算與常化回火（N&T）規範，以及基於修正版拉森-米勒參數（Larson-Miller Parameter, LMP）結合連續損傷力學的長期潛變疲勞壽命預測模型。

二、CSEF鋼材之微觀組織特徵與潛變退化熱力學

2.1 初始麻田散鐵組織與多重析出強化機制

P91與P92鋼之所以能在600°C以上的超臨界環境中展現卓越的高溫潛變抗力，其核心立基於經過精密熱處理（通常為1050°C常化處理後，接續730°C至770°C之高溫回火）後所形成的「回火麻田散鐵（Tempered Martensite）」微觀組織 ²。該組織呈現高度複雜的多層次晶界結構，包含原沃斯田鐵晶界（Prior Austenite Grain Boundaries, PAGBs）、板條塊（Blocks）、封包（Packets）以及極度細小的麻田散鐵板條（Laths）。這些錯綜複雜的邊界結構不僅提供了龐大的晶界面積，更將極高的自由差排密度鎖定於基體之中，形成強大的邊界強化與差排強化效應 ⁹。

在化學成分設計的層次上，P91與P92展現了當代冶金學的高度控制技巧。材料的潛變壽命與微量元素的添加比例存在著高度的非線性耦合關係。下表詳列了這兩種主流高溫鋼材的化學成分區間及其背後的深層物理冶金功能。

元素 (wt%)	P91 (Grade 91)	P92 (Grade 92)	冶金功能、物理意義與雜質控管
碳 (C)	0.08 – 0.12	0.07 – 0.13	形成碳化物，穩定微觀組織，提供基本強度 ²。
鉻 (Cr)	8.00 – 9.50	8.50 – 9.50	提供高溫抗氧化性與耐蝕性，並參與形成穩定的碳化物 ²。
鉬 (Mo)	0.85 – 1.05	0.30 – 0.60	提供固溶強化，但在P92中被鎢部分取代以降低擴散率 ²。
鎢 (W)	–	1.50 – 2.00	取代Mo，大幅降低高溫環境下的原子擴散率，遲滯差排攀移 ⁹。
釩 (V)	0.18 – 0.25	0.15 – 0.25	形成納米級MX型碳氮化物，強力釘扎內部差排 ²。
鈮 (Nb)	0.06 – 0.10	0.04 – 0.09	結合C與N形成極穩定的MX粒子，阻礙高溫晶界滑移 ²。
氮 (N)	0.030 – 0.070	0.030 – 0.070	穩定MX碳氮化物的關鍵，濃度若處於下限將導致潛變壽命減半 ²。
殘留雜質	嚴格受控	嚴格受控	磷(P)、硫(S)、鉛(Pb)、錫(Sn)、銻(Sb)、銅(Cu)等元素極易偏析至晶界，導致晶界內聚力崩潰與脆性開裂，需控制在百萬分率(ppm)等級 ¹¹。

這類CSEF鋼的長期高溫潛變抗力主要依賴於兩種不同空間尺度的析出物強化（Precipitation Hardening）機制：第一，是富鉻的M₂₃C₆ 碳化物。這類碳化物主要析出於原沃斯田鐵晶界與板條晶界之上，其平均尺寸約在100奈米左右。其物理機制在於釘扎（Pinning）大角度與小角度晶界，有效防止材料在高溫長時應力作用下發生晶界滑移（Grain Boundary Sliding）與晶粒粗化 ⁹。第二，是納米級的MX型碳氮化物（V/Nb Carbonitrides）。這些粒子極度細小（尺寸通常小於50奈米）且均勻彌散分布於麻田散鐵板條內部。MX粒子對阻礙差排的熱激發運動至關重要，可由Orowan繞過應力公式量化其阻力：

σ_Orowan=0.8 MGb/λ

方程式中，M 為泰勒因子（Taylor factor，代表多晶材料的變形幾何特徵，通常取3），G 為材料的剪力模數，b 為伯格斯向量（Burgers vector）的大小，而 λ 為粒子間的平均自由間距。當MX粒子細小且密集分布時（即λ 值極小），差排要繞過這些障礙所需的應力 σ_Orowan將極度巨大，進而賦予P91與P92鋼材在600°C下卓越的抗變形能力 ⁹。

2.2 高溫服役期間的微觀組織熱力學演化與Laves相沉澱

儘管P91與P92在製造完成與服役初期表現出完美的力學優勢，但其回火麻田散鐵微觀組織在600°C至650°C的高溫潛變環境下並非處於熱力學平衡態。依據Thermo-Calc軟體結合STEEL16熱力學數據庫的平衡態計算與長期驗證顯示，隨著服役時間推移，材料內部將持續發生不可逆的退化 ⁵。其中最顯著的微觀組織演化為金屬間化合物（Intermetallic Compounds）Laves相的沉澱，以及M₂₃C₆ 粒子的粗化（Coarsening）。

Laves相（如 Fe₂Mo 或 Fe₂W）通常在服役數千小時後開始沿著晶界析出，並隨著應力與時間的累積快速成長。這種介金屬相的析出具有雙面刃效應：在形成的極早期，極細小的Laves相可提供微弱的額外沉澱強化效應；然而，當其快速粗化至微米級別時，會大量吸收並消耗基體中的固溶強化元素（Mo與W），導致晶界附近的基體出現「貧化帶（Depletion Zones）」，使得整體的固溶強化效應大幅衰減 ⁵。

與此同時，隨著時間推移，扮演最關鍵釘扎角色的納米級MX粒子亦會發生奧斯華熟化（Ostwald Ripening）。小粒子溶解並重新沉澱於大粒子表面，導致整體粒子尺寸 P 隨潛變時間 t_r的增加而不斷膨脹，其熱力學演化方程式可表述為：

P³-Pi³=K_P exp (-Q_P/RT) t_r

其中 P_i為熱處理完成後的初始粒子尺寸， K_P為與材料擴散率相關的粗化速率常數， Q_P為擴散活化能，R 為氣體常數 ¹²。當MX粒子發生粗化，粒子總數減少，導致粒子間距λ 必然變大。根據前述的Orowan方程式，這將造成差排的繞過應力顯著下降。失去有效釘扎的差排將在高溫下發生回覆（Recovery）與相互湮滅（Annihilation），使得原本緻密的麻田散鐵板條結構開始瓦解，轉變為等軸且粗大的次晶粒（Sub-grains）。此一過程標誌著材料進入了加速潛變階段（Tertiary Creep），最終導致巨觀破裂 ⁹。研究更指出，未來針對650°C級別的高溫鋼材（如MARBN鋼），加入適量的硼（Boron）將成為抑制M₂₃C₆ 粗化並穩定晶界結構的關鍵發展方向 ⁹。

三、銲接熱影響區之Type IV破裂與冷作彎管技術之本質優勢

在探討3D冷作彎管的必要性之前，必須深入剖析傳統1.5D對銲彎頭所引發的系統性災難機制。傳統管線的銲接過程會引入極端且不均勻的熱循環，在母材與銲道融合線之間產生複雜的微觀組織梯度。這個被稱為熱影響區（HAZ）的過渡帶，可依據其所經歷的峰值溫度進一步細分為粗晶區（CGHAZ）、細晶區（FGHAZ）以及介臨界區（Intercritical HAZ, ICHAZ）⁵。

3.1 介臨界熱影響區(ICHAZ)的微觀脆弱性與殘餘應力

其中，ICHAZ是經歷峰值溫度介於下臨界溫度（A_C1）與上臨界溫度（A_C3）之間的區域。在銲接加熱階段，該區域的原始回火麻田散鐵發生了部分奧氏體化（Partial Austenitization）。冷卻後，形成了包含極細小新生麻田散鐵與殘留肥粒鐵的混合組織，且原本具有釘扎作用的碳化物分佈被徹底打亂 ⁵。

在長期的高溫與應力耦合作用下，ICHAZ內部呈現出多重脆弱性。首先，其初始的差排密度遠低於周遭的母材與銲道；其次，該區域的M₂₃C₆ 粒子與Laves相粗化速率異常快速，導致顯著的局部軟化（Localized Softening）。應變會高度集中於這條狹窄的軟化帶中，促使潛變孔洞（Creep Cavities）優先於此處的三叉晶界萌生、連結，並最終形成與應力軸垂直的巨觀裂紋，這就是所謂的「Type IV潛變破壞」。這類破壞具有高度隱蔽性，往往在表面無明顯變形的情況下於管壁內部萌生並迅速貫穿 ²。

除了組織劣化，銲接過程中的熱脹冷縮亦會產生極高量級的殘餘應力場（Residual Stress Fields）。利用先進的非破壞性量測技術，如ENGIN-X中子繞射技術（Neutron Diffraction）與輪廓法（Contour Method），研究人員揭示了P91鋼銲道的殘餘應力分佈特徵。在跨越銲接線的路徑上，殘餘應力呈現經典的「M」型分佈，最高的拉伸殘餘應力峰值（可達600 MPa量級）往往精準地落在HAZ與母材的交界處。而在靠近銲道中心線處，由於冷卻過程中沃斯田鐵轉變為麻田散鐵時伴隨的體積膨脹，反而產生了部分的應力釋放效應，使得該處的拉伸應力較低 ¹³。此外，藉由微米尺度的電漿聚焦離子束結合數位影像相關技術（PFIB-DIC），更證實了HAZ區域存在極高的靜水壓應力（Hydrostatic Stress），這不僅降低了材料局部的延展性，更徹底改變了斷裂機制，使微觀破壞模式從室溫下的韌性撕裂轉變為高溫下的低潛變延展性斷裂 ¹⁵。若再考慮到異種金屬銲接（DMW，如P91與奧斯田鐵不銹鋼相接）所產生的熱膨脹係數不匹配，因熱循環引發的疲勞應力將進一步摧毀該區域的結構完整性 ²。

3.2 3D與5D冷作彎管的力學免疫機制

相對於傳統銲接的重重致命缺陷，3D冷作彎管的工程核心價值在於其以「純粹的宏觀塑性變形取代了高溫熔合銲接」。透過機械推力與引導成形，管線在複雜的三維轉折處維持了無縫管母材連續、均勻且完整的麻田散鐵微觀組織，從物理層面徹底抹除了HAZ的存在，自然也根絕了Type IV破壞的發生路徑與異種金屬的熱應力集中問題 ¹。這對於在極端氫氣環境下運作的CCPP輔助系統而言，意味著設計者得以完全規避ASME B31.12規範中對銲縫氫脆化的嚴厲懲罰機制，維持管材全額的設計容許應力，並省去高昂的現場射線照相（RT）或超音波檢測（UT）成本 ¹。

四、幾何力學演變與ASME B31J應力強度因子(SIF)評估

4.1 彎曲成形的局部幾何效應

然而，3D冷作彎管並非完美無缺。其製造過程本質上是對厚壁圓筒施加極端且不對稱的彈塑性變形。在外部彎矩作用下，彎管的外弧側（Extrados）承受了巨大的宏觀拉伸應力，導致管壁不可避免地發生減薄（Wall Thinning）；相對應地，內弧側（Intrados）則承受宏觀壓應力，產生管壁增厚（Wall Thickening），若彎曲控制不當甚至會引發微觀起皺（Wrinkling）風險 ¹⁰。不僅如此，由於截面中性軸的內移，圓形管截面會發生一定程度的橢圓化變形（Ovalization），此現象在固體力學中被稱為卡門效應（Karman Effect）。

管壁上任何幾何不連續性與曲率的改變都會引發顯著的應力集中（Stress Concentration）。應力集中因子（K_t）的數學定義為局部最大應力（σ_max）與無幾何突變狀態下的公稱應力（σ_nominal）之比：

K_t=σ_max/σ_nominal

在冷作彎管的力學分析中， K_t受到管材徑厚比（D₀/T）與彎曲半徑（R₁）的強烈支配。較為銳利的曲率半徑（如1.5D彎頭）會在其內外弧過渡區產生極高的應力梯度，這將顯著縮短疲勞裂紋的萌生週期 ¹⁶。因此，相較於曲率半徑極小的1.5D彎頭，3D彎管甚至5D彎管能提供平滑許多的過渡幾何，這不僅在流體動力學上能大幅降低壓力降（Pressure Drop）與紊流造成的沖蝕風險，在結構力學上亦能有效緩解局部應力集中的極值 ⁶。

4.2 基於ASME B31J規範之應力與柔性運算

在發電廠管線的巨觀應力彈性分析（如使用CAESAR II軟體進行全系統建模）中，評估冷作彎管與對銲彎頭低週疲勞壽命的核心參數，為應力強度因子（Stress Intensification Factor, SIF，代號 i）與柔性因子（Flexibility Factor，代號 k）。2026年版的ASME規範體系經歷了重大變革，全面廢除了以往粗略且高度經驗導向的B31.1 Appendix D，強制導入基於斷裂力學與嚴謹數值模擬推導而出的ASME B31J規範 ¹。

在ASME B31J規範框架下，所有彎管元件的運算核心在於一個無因次參數——「柔性特徵值（Flexibility Characteristic, h）」。其計算公式定義如下：

h=(T⋅R₁)/(r₂² )

在此方程式中，T 代表管材的公稱壁厚，R₁ 為中心線彎曲半徑，r₂ 則為匹配直管的平均半徑（計算方式為r₂=(D₀-T)/2）¹。

為了彰顯彎曲曲率對高壓厚壁系統的深刻影響，我們以超臨界發電廠常見之高壓主蒸汽系統輔助管線 SA-335 P91 NPS 2″ XXS (Double Extra Strong) 為具體案例進行深度數值對比。該管線的外徑為D0 = 2.375 吋，極端壁厚為T = 0.436 吋。首先計算其平均半徑r₂ ≒ 0.9695 吋。這類厚壁管件的徑厚比（D₀/T ≒ 5.447）極度微小，在力學本質上已脫離了薄殼理論的範疇，趨近於實心圓柱體 ¹。

若採用標準的 1.5D 對銲彎頭（彎曲半徑R₁ = 3 吋），其柔性特徵值為：

h_1.5D=(0.436×3)/(0.9695)² ≈1.3916

若改採 5D 冷作彎管（彎曲半徑R₁ = 10 吋），其柔性特徵值將大幅躍升為：

h_5D=(0.436×10)/(0.9695)² ≈4.6386

依據ASME B31J規範，平面內SIF（i_in）、平面外SIF（i_out）以及柔性因子（k）的理論計算公式分別為：

k=1.3/h

i_in=0.9/h^(2/3)

i_out=0.75/h^(2/3)

將上述兩組特徵值代入後，我們獲得了極具啟發性的理論數據。下表統整了這項精密數學演算的結果：

幾何與力學參數	1.5D 對銲彎頭	5D 冷作彎管	物理趨勢與影響
彎曲中心線半徑 R₁	3 吋	10 吋	冷彎管具有更平緩的流體轉向與空間過渡。
理論柔性特徵值 h	1.3916	4.6386	曲率半徑增大，導致特徵值呈線性放大。
理論柔性因子 k	0.9342	0.2803	兩者皆極低，顯示厚壁結構無法產生有效橢圓化以吸收位移應變能。
理論平面內 SIF i_in	0.7221	0.3236	隨著半徑變大，理論應力集中程度顯著下降。
理論平面外 SIF i_out	0.6017	0.2697	同上，平面外方向的扭曲破壞風險降低。
B31J 最終判定之 k 值	1.0 (剛性體)	1.0 (剛性體)	受限於規範強制約束，小於1.0的值皆重置為1.0 ¹。
B31J 最終判定之 SIF 值	1.0	1.0	受限於規範安全底線，設計SIF不得低於1.0 ¹。

規範邊界約束之深層物理意義： 這項數據揭露了一個重要的工程現象。儘管理論公式證明了5D與3D大曲率冷作彎管在應力集中上遠低於1.5D彎頭（其理論SIF甚至低至0.32），但ASME B31J規範體系為確保設計的絕對安全，設立了不可踰越的下限約束。規範明訂：第一，任何管件的應力強度因子（SIF）不得小於直管的理論極限（即1.0）；第二，當計算得出的柔性因子 k 小於或等於1.0時，表示該彎管完全無法提供比同等長度直管更多的旋轉柔性，因此必須強制判定為剛性體，並將 k 值鎖定為1.0 ¹。

因此，在最終的CAESAR II應力報告中，無論是1.5D彎頭或3D/5D冷彎管，其輸入參數均為1.0。這意味著在小管徑、極厚壁的超臨界輔助系統中，冷作彎管的力學特徵已從傳統薄壁管「透過彈性形變吸收熱膨脹的殼體」，蛻變為「直接剛性傳遞巨大熱載荷的實體樑」。儘管軟體分析結果相同，但在真實的物理世界中，3D冷彎管憑藉著無銲縫的連續微觀組織，徹底免疫了1.5D彎頭銲縫處的Type IV裂紋擴展與應力腐蝕開裂，使其在承受系統頻繁啟停的熱衝擊與低週疲勞（LCF）測試中，展現出壓倒性的壽命優勢 ¹。

五、冷彎成形之應變計算與ASME Section I規範解析

儘管3D冷作彎管在消除銲縫與降低應力集中上具有卓越的優勢，但其製程本質是利用龐大的機械力量強行改變鋼管形狀。這個過程所引入的強烈冷作殘餘應變，若不加以精密計算並施以相應的熱處理，將導致原本強韌的P91/P92鋼材發生嚴重的應變硬化（Strain Hardening）與延展性耗竭，使其行為如同易碎的陶瓷一般，極易在高溫蒸汽或富氯環境中引發應力腐蝕開裂（SCC）²。因此，精確掌握成形應變量，並遵循相應的規範門檻，是管線製造的生死線。

5.1 PG-19應變極限計算公式之探討

在計算超臨界鍋爐與發電廠高壓管線的冷成形應變時，製造商必須嚴格遵循ASME Section I（動力鍋爐規範）的準則。ASME Section I PG-19段落明確定義了管材與管彎曲的冷成形應變（Cold-Forming Strain）標準數學計算公式 ⁸：

Strain (%)=(100×t)/r

其中：

t代表彎曲成形前的管壁公稱厚度（Nominal thickness of the pipe before forming）。
r 代表彎曲成形後的公稱中心線半徑（Nominal bending radius to center-line of pipe）。

在ASME規範體系中，這項公式的適用性存在著微妙的跨部會差異。ASME Section VIII Division 1（壓力容器規範第一節，Table UG-79-1）採用了與Section I完全相同的純幾何比公式。然而，在以更嚴謹分析著稱的ASME Section VIII Division 2（Table 6.1）中，應變計算被賦予了更高的複雜度，其公式不僅考量了幾何彎曲，還額外加載了橢圓度修正（Ovality correction）、銲道增厚影響（Weld reinforcement）以及多重成形工序的累積應變效應 ²⁰。但在動力管線（ASME B31.1）與動力鍋爐（Section I）的實務範疇中，考量到管線批量生產的可操作性，PG-19的基礎幾何比例公式仍是判定是否啟動熱處理機制的絕對法理依據 ²¹。

以3D冷作彎管為例（即r = 3*D_nominal ），代入常見的管線尺寸推算，其產生的局部表面拉伸與壓縮應變率通常落在10%至20%的高位區間。相較於彎曲半徑更大的5D彎管，3D彎管雖然節省了安裝空間，但其所產生的龐大冷作塑性變形，會以極高的能量撕裂P91內部原本整齊排列的差排子結構，在晶粒內部形成高密度的差排纏結與極高的局部殘餘應變能 ⁷。

5.2 階層式的規範應變門檻與處置動作

為了管制這些被鎖定在材料內部的應變能，ASME規範（如PG-20段落）針對CSEF鋼材制定了詳盡且階層式的管制門檻。下表綜合了ASME規範在不同應變等級下對熱處理的要求：

冷作應變量 (Strain)	起始材料狀態條件	規範要求之強制處置與熱處理動作
≦ 5%	熱鍛且未熱處理 (Hot-finished, unheat-treated)	屬於規範允許之微小應變範圍。只需確實記錄應變計算結果，允許免除成形後熱處理（PFHT）即可繼續施工 ²⁰。
> 5% 至 ≦20%	所有P91/P92等CSEF鋼材	若應變超過5%門檻，強制要求實施成形後熱處理（PFHT）。處理溫度必須嚴格控制在規範的高溫回火區間內，以釋放殘餘應力並恢復延展性 ⁸。
> 20% (極端應變)	所有P91/P92等CSEF鋼材	應變量過大導致晶格點陣嚴重損壞，單純回火已無效。強制要求管件必須退回爐內，實施全尺寸常化與回火（Full Normalizing and Tempering, N&T），將晶體結構徹底熔融重組 ⁸。

六、嚴苛的製程熱處理(PFHT)與冶金風險管控

對於應變率普遍落在10%至20%之間的3D冷作彎管，其熱處理參數的控制堪稱一門不容絲毫差錯的冶金藝術。任何在加熱或冷卻曲線上的偏移，都會讓數百萬美元的系統建置付諸流水。

6.1 降溫轉變的致命陷阱與 M_f溫度

在冷彎完成準備進入PFHT階段前，有一個極易被忽略卻極度致命的步驟：P91/P92具有極高的空氣硬化（Air-hardening）傾向，在實施熱處理前，整根管線或銲道區域必須徹底冷卻至100°C（212°F）以下 ²。這個步驟的物理意義在於確保材料跨越了「麻田散鐵轉變終了溫度（Martensite finish, M_f）」，保證內部結構已100%從沃斯田鐵轉變為脆硬的麻田散鐵 ¹¹。如果在冷卻未完全（內部仍殘留沃斯田鐵）的情況下就急遽升溫進行熱處理，這些未轉變的沃斯田鐵將在熱處理完成後的最終冷卻階段，轉變為極度脆硬且「未經回火（Untempered）」的新生麻田散鐵。這將導致管線在後續的水壓試驗（Hydro-testing）或初期運轉時，瞬間發生脆性爆裂 ²。

6.2 高溫回火的黃金區間與A_C1 臨界突破風險

確認冷卻完成後，PFHT的保溫區間必須精準鎖定在 730°C 至 760°C（1350°F 至 1425°F）之間，且通常要求至少維持2小時以上的恆溫時間 ²。此溫度區間能提供足夠的熱活化能驅動碳原子擴散，促進MX粒子的均勻沉澱，並將密集的差排網絡重整為穩定的亞晶界，同時將冷作殘餘應力釋放至安全水準。

然而，這個黃金區間的上限存在著極大的風險。若現場熱電偶失效或控溫系統失準，導致熱處理溫度不慎越過了下臨界溫度（A_C1），材料內部將發生介臨界相變（Inter-critical phase transformation），導致部分穩定的回火麻田散鐵重新溶解為新生的沃斯田鐵。冷卻後，這些區域將退化為缺乏長期潛變抗力的「軟點（Soft spots）」²。更為險惡的是，P91/P92中的殘留微量元素（如Ni與Mn）對A_C1 溫度具有強烈的下拉效應。當 Ni+Mn 的總和濃度超過1.5%時，下臨界溫度會陡降至1450°F（約788°C）的危險邊緣，大幅壓縮了熱處理的容錯區間 ⁸。

6.3 硬度檢測作為最終防線

為了驗證PFHT的有效性，硬度檢測成為出廠前最權威的非破壞性指標。工程界為P91設定了嚴格的布氏硬度「黃金區間」：190 HBW 至 250 HBW ²。若硬度高於250 HBW，表示熱處理時間不足或溫度過低，材料內部仍充滿未釋放的冷作殘餘應力與高密度差排，面臨極高的應力腐蝕與疲勞開裂風險 ¹⁰。反之，若現場測得硬度低於190 HBW（例如185 HBW），則直接宣判該管段死刑。這意味著回火馬氏體結構已經崩解，碳化物嚴重粗化或發生了過度回火。這類軟點區域完全喪失了承受600°C高壓蒸氣的潛變強度，無法透過二次熱處理修復，唯一的處置方式就是將該管段直接切割報廢並重新製造 ²。

七、潛變-疲勞交互作用與殘餘壽命預測的熱力學模型

在超臨界高溫管線系統的實際服役情境中，3D冷作彎管並非僅承受單一載荷。它同時面臨著管內高溫高壓蒸汽帶來的穩態潛變（Steady-state Creep）負荷，以及發電廠為了配合電網調度頻繁啟停（Start-up and Shut-down）所引發的劇烈熱應力衝擊與低週疲勞（Low-Cycle Fatigue, LCF）。這兩種破壞機制在微觀尺度上相互促進、惡化，即形成所謂的「潛變-疲勞交互作用（Creep-Fatigue Interaction）」，這是決定管線最終殘餘壽命的最核心主軸 ⁷。

7.1 殘餘應力對延展性耗竭的催化

即便經過了標準的PFHT，3D彎管深層仍可能殘留微量的巨觀殘餘應力。在高溫服役初期，這些殘餘拉應力（Tensile Residual Stress）會與系統的操作內壓疊加，在彎管的中性面或外弧側形成極高的應力集中區。這些疊加的高應力會大幅降低原子擴散的能量門檻，加速空位（Vacancies）的聚集，促使蠕變孔洞（Creep Voids）以前所未有的速率成核 ²。更嚴重的是，根據法國RCC-MRx核能設計規範的延展性耗竭（Ductility Exhaustion）理論，殘餘應力場會大幅削弱材料吸收循環塑性應變的能力，使得材料在疲勞循環中提早耗盡其塑性變形餘裕，進而引發災難性的脆性斷裂 ¹⁵。

7.2 修正版拉森-米勒參數(LMP)模型之深層論證

為了在設計階段預測P91與P92鋼在複雜應力與高溫下的長期破裂時間，工程界與學術界廣泛採用基於阿瑞尼斯方程式（Arrhenius Equation）推導而來的拉森-米勒參數（Larson-Miller Parameter, LMP）模型 ¹²。

LMP將服役溫度（T）與破裂時間（t_r）結合成單一的整合參數 P，其基本經驗方程式定義為：

P=T(C+log₁₀t_r)

方程式中，T 為絕對溫度（以Kelvin或Rankine為單位）， t_r為潛變破裂時間（單位為小時），而 C 則為材料特有的常數（Material-specific constant）²⁵。只要給定特定的操作應力，材料的參數 P 應保持恆定，這使得工程師能透過短期的高溫加速試驗外推出長期的服役壽命。

C 值常數的熱力學迷思與修正： 在傳統的工程手冊以及針對碳鋼、低合金鋼與奧斯田鐵不銹鋼的壽命評估中，C 值長期以來被習慣性地預設為20 ²⁵。然而，這項傳統慣例在應用於P91與P92這類高鉻強化麻田散鐵鋼時，暴露出極大的危險性。研究指出，若強行使用C = 20 對這些CSEF鋼進行超過數萬小時的長期數據外推（Extrapolation），模型在極低應力區間將嚴重高估材料的殘餘壽命，給出錯誤的安全承諾 ¹²。

深層的熱力學分析揭開了這個謬誤的本質。從阿瑞尼斯方程式的推導中可以發現，LMP常數 C 在物理上與材料變形過程中的表觀活化能（Apparent Activation Energy, Q）及熵變（Entropy change, ΔS）成高度正相關，其關係式約略可表述為：

C ≒ ΔS/R

（其中 R 為理想氣體常數）。對於內部具有高度複雜差排網絡、且在潛變過程中伴隨強烈析出相演化（如M₂₃C₆ 的溶解粗化與Laves相的劇烈沉澱）的CSEF鋼而言，其微觀結構解體的過程伴隨著極大的系統亂度增加。實驗與計算結果證實，高強度麻田散鐵鋼變形時的熵變至少為氣體常數 R 的10倍以上。因此，針對P91與P92鋼，其最佳且符合真實物理意義的LMP材料常數必須向上修正至C ≒ 30 ²⁷。（事實上，法國核反應爐設計規範已經明訂高鉻鐵素體鋼的 C 值應為27）。若不採用這項修正，傳統模型將完全無法捕捉長期潛變中因微觀組織崩解所帶來的強度非線性衰減 ²⁷。

7.3 結合連續損傷力學(CDM)的終極壽命預測

為了徹底解決傳統LMP方程式無法動態反映微觀組織退化（Microstructural Degradation）的先天缺陷，最先進的學術壽命評估模型引入了連續損傷力學（Continuum Damage Mechanics, CDM）的宏觀概念。

如前段所述，P91/P92潛變強度的衰退主因，來自於MX碳氮化物粒子的粗化，導致粒子間距 λ 變大，進而使Orowan繞過應力（σ₀）急遽下降。研究人員為此定義了一個基於粒子尺寸長大的動態損傷參數X_P ¹²：
X_P=P/P_i = [(1+K_P/(P_i³) exp (-Q_P/RT) t_r)]^1/3

這個損傷參數X_P 的起始值為1（完美無損狀態），並隨著服役時間 t_r 逐漸變大。材料在破裂時的有效應力抗力，將因損傷的累積而同步下降，實質有效抗力變為σ₀*(1/X_P)。將這個隨時間遞減的微觀抗力項整合入巨觀的破裂時間方程式中，我們得到：

t_r=A₂ [(σ-σ_o/X_P)/(σ_o/X_P )]ⁿ

這是一個需要透過數值方法進行疊代求解（Iterative solving）的高階非線性方程式。透過這套模型，工程師能夠精確計算出在高溫與高應力波動的真實服役環境下，3D冷作彎管因內部納米級粒子粗化而相應折減的真實破裂時間t_r ¹²。這種將納米級尺度的熱力學相變、微觀殘餘應力，與巨觀連續介質力學無縫結合的預測模型，為極端環境下的高壓管線完整性管理（Integrity Management）提供了前所未有且強而有力的理論支撐。

在實際的管線潛變測試數據中，我們可以看到這套理論的最佳印證：P92的母材在600°C、10⁴ 小時的潛變斷裂強度高達140 MPa；然而，若採用傳統設計，其銲接接頭（Weldment）的強度在相同溫度與時間下即刻暴跌至121 MPa，且隨著測試時間推移至5*10⁴ 小時，衰減幅度更進一步逼近甚至低於規範容許的公差下限 ²⁸。這項長期測試數據從斷裂力學的角度給出了最終的結論：利用3D冷作彎管徹底取代傳統的1.5D銲接彎頭，從物理層面拔除微觀組織梯度的破壞點，是延長超臨界管線抗潛變-疲勞壽命的最優工程策略。

八、結論

綜合上述涵蓋微觀材料科學、巨觀幾何管線力學、規範嚴密約束，以及熱力學壽命預測模型的深入剖析，我們可以清晰地認知到，在超臨界與混氫高溫管線系統中導入P91/P92鋼之3D冷作彎管技術，不僅展現了深邃的跨領域工程智慧，更代表了當代重工業極高的技術製造門檻。

微觀組織的同質連續性，是維持極端潛變抗力的根本基石。CSEF鋼材依賴著精準控制的複雜回火麻田散鐵基體，以及均勻彌散的納米級MX粒子釘扎效應來維持高溫強度。傳統1.5D對銲彎頭所引發的介臨界熱影響區（ICHAZ）與殘餘應力分佈，會無可避免地導致災難性的Type IV潛變破壞與氫脆化。而3D冷作彎管透過純物理的連續塑性變形，完美保留了管材母材微觀組織的完整性，徹底消除了銲縫這條最脆弱的阿基里斯腱。

在幾何力學與巨觀應力分析層面，ASME B31J規範深刻揭示了這類厚壁彎管的「剛性」本質。雖然3D冷彎管引發了局部管壁的橢圓化與應力集中，但對於徑厚比極小的超臨界高壓管線，其柔性特徵值（h）異乎尋常地高。ASME B31J規範基於安全考量，強制將其應力強度因子（SIF）與柔性因子鎖定為1.0的絕對剛性邊界條件。這反映了該類極厚壁管件在承載複雜低週疲勞與熱應力時，實質上發揮了剛性樑的作用，而非吸收變形的柔性殼體，這有效地抑制了熱衝擊引發的應變放大效應。

然而，冷彎技術的優勢建立在極度嚴苛的應變管制與熱處理重置之上。依循ASME Section I PG-19的應變計算公式，3D冷彎過程所引入的龐大塑性應變（往往超過10%至20%）將嚴重摧毀材料的差排網絡。若要確保材質不發生脆化，嚴格遵循730°C–760°C的黃金成形後熱處理（PFHT）區間，確保溫度不超越受Ni與Mn元素下拉的A_C1 下臨界溫度，並以190-250 HBW的嚴謹硬度檢測作為最終防線，是製造過程中無可妥協的紀律。對於極端應變者，更必須執行全尺寸常化與回火（N&T）以徹底重生材料。

最終，在面對複雜的潛變-疲勞壽命預測時，傳統的經驗法則已不足以應對。拉森-米勒參數（LMP）模型必須考量高鉻麻田散鐵鋼在微觀組織崩解（Laves相沉澱與MX粒子粗化）時所伴隨的巨大熵變，將材料常數 C 修正至30左右。進一步整合微觀連續損傷參數（X_P）的動態方程式，方能準確捕捉材料在高溫複合應力下強度的非線性衰減，進而給出可靠的真實殘餘壽命預測。唯有透過這套結合精確應變計算、毫釐不差的熱處理程序，以及進階斷裂熱力學評估的全面工程系統，方能確保這些擔任全球能源轉型樞紐的高溫管線，在其漫長的設計壽命週期內，達成絕對安全與穩定運行的使命。
