複循環發電廠支管蒸氣配管工程中1.5D/3D/5D彎管對流場擾動、管壁沖蝕及計量精確度影響之研究報告 (A Study on the Effects of 1.5D/3D/5D Pipe Bends on Flow Field Disturbance, Wall Erosion, and Measurement Accuracy in Branch Steam Piping of Combined Cycle Power Plants)

摘要

隨著全球能源結構的急遽轉型,現代複循環發電廠(Combined Cycle Power Plant, CCPP)已從傳統負責提供穩定基載的運轉模式,轉變為需頻繁啟停與深度負載調變的調峰機組。在此極端運轉條件下,廠內高壓與高溫再熱蒸氣管線系統,特別是空間配置緊湊的支管系統,面臨嚴苛的熱循環與潛變應力挑戰。為消弭傳統1.5D對銲彎頭(Butt-Welded Elbow)在銲道熱影響區(HAZ)易誘發的第四型潛變破裂(Type IV Creep Cracking)風險,先進配管工程實務已逐步轉向採用一體成型的大半徑冷作彎管(包含3D與5D彎管)。然而,管線幾何曲率的改變不僅直接重塑了結構力學與管壁應力分佈,更對管內高壓蒸氣的流體動力學(包含一次流畸變、二次流迪恩渦漩機制及邊界層剝離)產生了根本性的改變。

本研究報告聚焦於CCPP支管蒸氣管線,深入探討1.5D、3D與5D彎管在極端雷諾數下對流場特徵的干擾機制,並擴充分析不同彎徑對管壁沖蝕(Erosion)的差異化效應。透過流體力學理論與計算流體力學(CFD)實證,剖析一次流非對稱性與二次流旋流切換(Swirl-Switching)在彎管下游的衰減特徵。流場的劇烈畸變將對差壓式(如孔板流量計)及超音波等流量計的流出係數與積分演算法產生深遠衝擊。本研究基於ISO 5167與ASME B31J規範,系統性論證曲率半徑、流速剖面、管壁沖刷與計量精確度之間的耦合關係,並提出針對支管計量系統安裝與流場優化之具體工程策略,以期在確保管線結構安全之餘,亦能維持電廠熱耗率評估的絕對精確。

一、 緒論

1.1 現代複循環發電廠之操作挑戰與高溫高壓配管系統

在全球再生能源滲透率逐年攀升的背景下,風能與太陽能的間歇性特質迫使傳統的CCPP必須具備極高的運轉靈活性1。為了在極端負載變化下維持電網穩定並追求極致的熱效率,新一代HL級(HL-Class)燃氣渦輪機的燃燒室點火溫度已提升至約1704°C,其聯合循環熱效率可高達65%2。這種極端的操作參數要求高壓(HP)與高溫再熱(HRH)蒸氣主幹管及支管系統必須在600°C至650°C以上的超高溫與超高壓條件下長期服役2

在材料選擇上,ASTM A335 Grade P91與P92高階潛變強化鐵素體鋼(CSEF)因其卓越的高溫潛變破裂強度與抗氧化性,成為現代高壓蒸氣管線的標準首選材質4。然而,在接近650°C的操作條件下,材料的容許應力會急遽下降,任何幾何突變引起的應力集中,皆會深刻影響管線的潛變疲勞壽命1。在管線工程實務中,彎管、三通與盲通(Blind Tee)等幾何形狀發生突變的區域,往往是系統中應力集中程度最高、最容易發生破壞的熱點2

1.2 從電銲彎頭到大半徑冷作彎管之工程演進

傳統的管線設計大量依賴1.5D短半徑或標準長半徑對銲彎頭(1.5D BW),此設計導致管線系統中存在密集的周向全滲透銲道1。這些銲道的熱影響區(HAZ)包含細晶粒與交界相區域,在長期的熱膨脹循環與強烈流體擾動下,極易成為潛變孔洞成核的脆弱點,進而誘發無預警的致命性第四型潛變破裂4

為克服此一系統性弱點,美國機械工程師學會(ASME)在最新版的B31.1(動力管線)與B31.3(製程管線)規範中推動了顛覆性的變革,強制要求業界全面導入ASME B31J規範進行應力強度因子(SIF)與柔性因子(k-factors)的精確計算2。在此規範框架下,產業界逐步轉向採用3D或5D的大半徑冷作彎管,以一體成型的方式將銲道移出高應力與高流體衝擊區域8。雖然大半徑冷彎技術徹底解決了銲道潛變風險,但彎管曲率半徑(Bend Radius)的顯著改變,直接重塑了流體通過時的逆向壓力梯度與離心力分佈,進而對下游流場的流體力學特徵產生深遠影響。

1.3 流體動力學與計量科學的交集:彎管效應的關鍵性

流體在支管系統中經歷三通分流或盲通混合後,隨即進入彎管段6。彎曲的幾何邊界迫使流體質點改變運動方向,引發了軸向一次流(Primary Flow)的速度剖面畸變與橫向二次流(Secondary Flow)的生成5。這種流場的非對稱性與紊流渦漩在彎管下游不僅難以迅速消散,甚至可能持續數十個管徑長度11

在CCPP的性能測試與日常營運中,蒸氣流量的精確計量是評估熱耗率、進行性能保證驗證與設備壽命管理的基礎。無論是依賴差壓原理的孔板流量計(Orifice Plate),或是仰賴聲波傳遞時間的超音波流量計,其核心演算法皆建立在上游流場為「充分發展之軸對稱均勻速度剖面」的嚴格假設上11。彎管衍生之流場畸變若未能在進入流量計前完全平息,將導致儀表讀數產生無法接受的系統性誤差。因此,深度解析不同曲率彎管對流場的干擾機制,並據此制定計量系統的安裝與優化策略,是當前先進發電工程亟需探討的核心課題。

二、 彎管內部流場機制:一次流與二次流的生成與演化

高壓蒸氣流經彎管時,流體動力學特徵的改變主要受制於兩種基本物理機制:慣性力(Inertial Forces)與離心力(Centrifugal Forces)。這兩種作用力與管壁黏滯邊界層的交互作用,決定了流場畸變的形態與強度。

2.1 一次流畸變與邊界層剝離力學

一次流(軸向流)是指流體沿著管線中心線方向的運動。當流體進入彎曲段時,因幾何邊界的轉向,流體承受強烈的離心力作用5。在彎管截面中,最大軸向速度核心(Velocity Core)會因慣性而逐漸向彎管的外側(Extrados)偏移,導致外側流速增加且壓力升高;相對地,彎管內側(Intrados)則因流體減速而形成局部低壓區5

流體流經內彎角時,會遭遇極大的逆向壓力梯度(Adverse Pressure Gradient)。當管線曲率過大(如1.5D彎頭),流體靠近內側壁面的邊界層動量在克服壓力攀升的過程中被劇烈消耗。當近壁動量降至零時,流體無法繼續貼壁流動,進而引發嚴重的邊界層剝離(Boundary Layer Separation)現象5。邊界層剝離不僅會在彎管內側與下游形成龐大的低壓尾流區(Wake Region)與再循環區(Recirculation Zone),更會導致流場內部剪應力急遽上升,引發極高的能量耗散與局部壓降(Head Loss)5

2.2 二次流與迪恩渦漩的力學特徵

伴隨一次流畸變而來的是垂直於主流方向的橫向環流,即二次流。由於管壁邊界層內的流體受到極強的黏滯力牽制,其流速遠低於管線中心區域的高動能核心流體。根據流體力學原理,向心力正比於流速的平方;因此,流速不均勻導致離心力在管線截面上產生了顯著的差異5

這種離心力的不平衡在管內誘發了橫向的壓力梯度,使得高壓集中於彎管外側,低壓集中於內側。在強大壓力梯度的驅使下,低動能的邊界層流體被迫沿著管壁周緣從外側向內側流動,隨後在管線的對稱面上會合,並由內側向外側的高動能區回流。此一連串的三維流動最終形成了一對對稱且反向旋轉的對流渦漩,即流體力學中著名的「迪恩渦漩」(Dean Vortices)4

迪恩渦漩的強度可由無因次的迪恩數(Dean Number, De)加以量化,其數學定義為雷諾數(Re)與曲率比(Curvature Ratio)平方根的乘積:

De=Re√(D/2Rc)

其中,D代表管線內徑,Rc為彎管的中心線曲率半徑6。在CCPP高溫高壓蒸氣管線中,流體流速極高,雷諾數常高達105甚至106數量級,導致迪恩數遠超過誘發強烈二次流的極限值( De >2000)3。強烈的二次流將高動能流體帶向管壁,顯著增加了管壁處的摩擦剪應力,加劇了潛在的沖刷磨損與管壁減薄風險1

2.3 紊流狀態下的旋流切換與極大尺度運動

在層流條件下,迪恩渦漩在空間與時間上呈現穩定對稱的結構。然而,當管線流場處於高雷諾數的紊流狀態時,迪恩渦漩會展現出高度的非穩態與非對稱特徵,此現象被稱為「旋流切換」(Swirl-Switching)4

學界透過粒子影像測速儀(PIV)與計算流體力學(LES與DNS)研究發現,旋流切換表現為兩個對立的迪恩渦漩在大小、強度與位置上發生交替振盪4。在某一瞬間,順時針渦漩可能佔據主導地位,將駐點(Stagnation Point)推離幾何對稱面;隨後,逆時針渦漩會重新增強並奪回主導權15

旋流切換的頻率分佈極廣。研究指出,低頻振盪的斯特勞哈爾數(Strouhal Number,  St=fD/Ub)約在0.01至0.03之間,此現象被認為與直管段上游自然生成的極大尺度運動(Very-Large-Scale Motions, VLSMs)有著緊密耦合,其方位角波數(Azimuthal Wave-number)通常在m=3處達到峰值4。相對地,高頻振盪(St ≒0.145~0.5)則主要源自於彎管內側邊界層剝離泡的剪切層不穩定性與再附著(Reattachment)過程3。這些跨越頻譜的大尺度流體振盪,會導致下游感測儀表接收到持續的物理雜訊,是破壞流量計穩定性的核心流體機制11

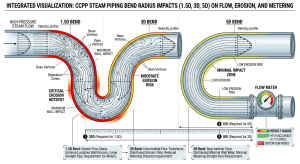

三、 電銲彎頭(1.5D)與大半徑冷作彎管(3D、5D)之流體力學與管壁效應對比

在支管工程設計中,彎管曲率比(Rc/D)的選擇不僅牽涉佈局空間的限制,更決定了流體動量耗散的機制。以下針對1.5D BW電銲彎頭以及3D、5D大半徑冷作彎管,進行流體力學與管壁力學的深度對比。

3.1 1.5D BW電銲彎頭:劇烈分離泡與銲道干擾

1.5D彎頭具有極短的彎曲半徑,流體在極短距離內被迫完成90度轉向,其流場與管壁特徵如下:

  • 流場畸變與分離區: 由於曲率極大(γ=R/Rc=0.33),流體在內彎角面臨陡峭的壓力攀升,引發極為強烈的邊界層剝離5。分離點通常發生在彎管內部接近x/D=0.27的位置,並在下游形成延伸至5D以上的巨大靜止或回流尾流區21
  • 銲道與流場的交互干擾:1.5D彎頭必須依賴兩端全滲透銲道與直管連接。CFD數值模擬證實,銲道根部的熔透形貌(Weld Root Penetration)或銲冠(Weld Bead)會形成實體的內部阻力幾何22。當強烈畸變且含有巨大紊流動能的流體衝擊銲道時,會在銲道後方產生局部的微型分離泡與高頻渦漩22。這種流體動力學上的額外壓降(Head Loss),會與原本由彎管造成的二次流交互疊加。
  • 管壁力學與疲勞風險: 流體的高速沖刷與銲道處流場的分離交替發生,導致HAZ區域長期承受極高的動態剪應力。在攝氏650度的高溫環境下,反覆的熱應力與流體誘發的疲勞應力共同作用,極大化了第四型潛變破裂的風險6
  • 下游衰減長度:1.5D彎頭產生的迪恩渦漩結構異常混亂。流場在離開彎頭後,由於強烈的分離效應,二次流不僅未立即消散,迪恩渦漩甚至會在下游8D至10D的區域發生渦度方向的翻轉;直至下游25D甚至更遠處,速度剖面才勉強恢復至軸對稱狀態24

3.2 3D與5D冷作彎管:平滑過渡、壁面減薄與橢圓化的流體影響

冷作彎管透過中頻感應或常溫機械冷彎工法將直管一體成型,徹底消除了彎曲段的高風險銲道,其流體特徵與管壁效應與1.5D截然不同:

  • 邊界層剝離抑制與壓降優化: 隨著彎曲半徑增加至3D與5D,流道的轉換變得極為平緩。數值研究指出,當曲率比接近Rc/D≒3.67時,能達到抑制流體分離與限制壁面摩擦總損失的最佳平衡點14。3D彎管的逆向壓力梯度顯著減緩,邊界層剝離現象幾乎被完全抑制,這大幅降低了系統的總體壓降與能量耗散14
  • 穩定但持久的二次流特徵: 在5D彎管中,雖然局部的離心力較弱,但由於流體有更長的彎道發展長度,迪恩渦漩的生成過程極為完整。CFD與PIV結果顯示,雖然大半徑彎管內的速度極大值偏移程度較小,但由於缺乏劇烈的分離泡來「打亂」流場結構,其所形成的二次流結構反而極為穩定10。這導致在某些特定條件下,大半徑彎管下游旋流的指數型衰減率(Exponential Dissipation)相對平緩,所需恢復均勻流場的無因次距離可能不亞於急彎26
  • 管壁變形對流場的二次擾動: 冷彎工法伴隨著管壁減薄(外彎側)與截面橢圓化(Ovality)的物理變形。極端冷彎(塑性應變大於11%)甚至必須強制實施全面正常化與回火(N&T)之成形後熱處理,以恢復材料的微觀組織3。依據ASME B31.1規範,冷彎後的管壁減薄需控制在5~10%以內,橢圓度則嚴格限制在最大8%以內28。特別是針對3″ XXS這種超厚壁管件(徑厚比D/T < 6),截面行為近似實體,卡門橢圓化效應(Karman Ovalization Effect)被有效壓抑1。儘管如此,微小的橢圓化仍會改變管線的有效流通面積,在橫截面上引入額外的非對稱邊界條件,這會微幅改變迪恩渦漩的核心位置與邊界層的摩擦速度(Friction Velocity, Uτ)分佈18

3.3 空間佈局與連續彎管效應

支管工程中常涉及空間的連續變換。研究顯示,當流體接連通過雙彎管時,流場特徵取決於彎管間距與空間構型。

  • 對於間距極短(如3D長度)的U型與Z型連續彎管,前置彎管的二次流會強烈干涉後置彎管,導致流場展現出非典型的傾斜對稱(Oblique Symmetric)或完全相反的旋流方向10
  • 唯有當兩彎管間距拉長至9D以上時,連續流動才回歸指數型衰減特徵10。這凸顯了配管佈局對局部流場拓撲的決定性影響,進一步說明了為何國際規範對連續彎管的直管段要求極為嚴苛。

四、 1.5D、3D與5D彎管曲率對管壁沖蝕效應之差異化分析

在CCPP的高溫高壓蒸氣或含有微量雜質之雙相流環境中,流體加速腐蝕(Flow-Accelerated Corrosion, FAC)與物理沖蝕(Erosion)是威脅管線壽命的關鍵因素。彎管由於強制改變流體方向,其外壁(Extrados)與內壁(Intrados)承受著極大差異的剪應力與衝擊動能。彎曲半徑(1.5D、3D、5D)的選擇,直接決定了沖蝕的強度與分佈形態。

4.1 沖蝕物理機制與流場特徵之關聯

流體流經彎管時產生的沖蝕與管壁減薄,本質上與前述的流體動力學高度耦合。由於流體質點在彎曲段承受離心力,高動能流體核心向外側偏移,導致外彎壁面首當其衝,必須承受流體或微小液滴/顆粒的直接撞擊8。同時,強烈的二次流(迪恩渦漩)會將高動能流體持續掃向管壁周緣,而改變流體方向的過程意味著慣性拖曳力不足以使懸浮微粒完美跟隨流線,進一步加劇了局部的摩擦與沖刷磨耗8

4.2 1.5D電銲彎頭:極端且局部的深度沖蝕

在1.5D的急彎中,由於曲率極大,流體動量無法順暢過渡,導致法向撞擊速度與動能極高14

  • 極高的最高沖蝕率: 數值模擬與實驗證實,急彎處由於強烈的再循環區與近壁面極高的流速,1.5D彎頭的最高沖蝕率(Maximum Erosion Rate)在所有曲率中名列前茅14
  • 沖蝕熱點集中: 其沖蝕破壞往往高度集中於外彎側特定的小區域內,這種集中型的破壞極易造成管壁在短時間內被穿透。因此,工程規範與實務皆強烈建議,在具備高沖蝕風險的管網中,應盡量避免使用1D或1.5D的短半徑彎頭36

4.3 3D與5D大半徑彎管之沖蝕緩解效應

隨著彎管半徑放大至3D與5D,流體的轉向變得更為平緩,流體衝擊彎管壁面的入射角與速度皆大幅降低。

  • 最高沖蝕率顯著下降: 學界研究指出,當彎管半徑從1.5D逐步增加至3D與5D時,管壁的最高沖蝕率呈現顯著的階梯式下降趨勢35。文獻實驗亦顯示,大半徑幾何設計甚至能使局部最大磨耗率降低達60%以上14
  • 保護結構完整性: 5D彎管有效削減了流體衝擊內壁與外壁的速度,這在輸送具侵蝕性介質或高壓高溫流體時,能大幅延長管件的服役壽命,確保系統長期的結構完整性38

4.4 沖蝕分佈面積與最大深度的工程權衡

儘管大半徑彎管有效壓抑了局部的極端沖蝕,但流體力學與磨耗分析也揭示了一個關鍵的物理權衡(Trade-off)現象:

  • 損傷面積的擴大: 隨著彎曲半徑從1.5D增加至3D與5D,雖然最高沖蝕率降低了,但受沖蝕損傷的「總表面積」卻隨之增加35
  • 分散動能的防護策略: 換言之,5D彎管將原本集中於一點的巨大流體衝擊動能,均勻地分散至更廣闊的管壁區域上37。從配管工程安全的角度來看,這種將「局部深度破壞」轉化為「大面積輕微磨損」的機制,能有效防止管壁發生單點過度減薄至低於設計厚度下限的致命風險,是提升管線長期可靠度的極佳策略。

五、 彎管衍生之流場畸變對蒸氣計量系統之衝擊機制

在CCPP中,精確計量蒸氣流量是機組效能計算與優化控制的命脈。不論是基於伯努利定律的差壓式流量計,抑或是基於聲波物理學的超音波流量計,其理論演算法皆強烈依賴「流場為充分發展之軸對稱均勻速度剖面」的假設24。彎管所造成的一次流畸變與二次流旋轉,將徹底破壞此理想前提,引發顯著的計量誤差。

5.1 差壓式流量計(孔板與文氏管)的誤差乘數效應

差壓式流量計(如ISO 5167規範之標準孔板)透過縮流元件強制流體加速,測量上游與縮流處(Vena Contracta)之間的靜壓差(Δp)以計算質量流量(qm)。核心公式為:

qm=C/√(1-β4 ) επ/4 d2 √2Δpρ

其中,C為流出係數(Discharge Coefficient),β為直徑比(d/D),ε為氣體膨脹係數,ρ為流體密度12

  • 一次流畸變的靜壓失真: 彎管導致流場的最大速度核心向一側偏斜。當此非對稱流場進入孔板時,管壁邊緣的動壓(Dynamic Pressure, 1/2ρv2)分佈不再均勻。依據白努利定律,動壓的變化會直接反映在靜壓上。若取壓孔(Pressure Tapping)恰巧位於高流速側,其量測到的靜壓將低於平均值,導致Δp誤差,進而使計算出的流量嚴重偏離真值(高估或低估皆有可能,取決於取壓孔方位)40
  • 二次流(旋流)對壁面壓力的干擾: 迪恩渦漩會以三維螺旋的形式穿越孔板。二次流的切線速度分量並不會對軸向質量流量產生實質貢獻,但離心力作用卻會使管壁處的靜壓異常升高。ISO 5167規範嚴格要求,進入差壓流量計前的最大旋流角(Swirl Angle)必須低於2度,否則C值的經驗公式將完全失效41
  • Beta比(β)的放大機制: β值在計量學上扮演著「誤差乘數」的角色。高β值(例如β = 0.67或0.75)代表縮流程度小,儀表對上游流場邊緣的畸變極度敏感。文獻指出,1%的流速剖面畸變在β=0.7的孔板上可能引發3%至8%的過度讀取誤差 40, 41。反之,若採用低β值(如β = 0.45),雖然能利用強烈的縮流效應強制重塑流場、降低誤差敏感度,但代價是帶來極高的永久壓力降(Permanent Pressure Loss, PPL),這與電廠追求極致效率的目標背道而馳。

5.2 超音波流量計之流速積分失真

超音波流量計(USFM)利用順流與逆流聲波的傳輸時間差(Transit-time)來計算流速,其優點為無壓降且量程比寬廣。

  • 交叉速度向量(Cross-Velocity Vectors)干擾: 彎管後方未消散的迪恩渦漩會產生垂直於管線軸線的橫向流速。多徑度(Multipath)超音波流量計雖能透過弦向佈置來平均化部分非對稱性,但若遭遇強烈的二次流,聲波傳輸路徑上的流場將產生時變性失真21
  • 數值實證與誤差量化: 實驗與CFD分析顯示,在單一90°彎頭下游,因速度剖面的劇烈變形與局部邊界層剝離,超音波流量計的測量誤差始終為負值,且最大可達-16%45。研究亦證明,透過CFD預測特定曲率下的流場分佈輪廓,可推導出高達90%誤差補償的修正曲線,這是現代高階儀控系統精確化的重要手段21

5.3 旋流切換引起的動態雜訊與共振現象

前述提及紊流下的「旋流切換」現象,會造成流場在低頻與高頻之間進行準週期振盪。

  • 差壓訊號的高頻抖動(Jitter): 彎管除了上游干擾外,若配置於流量計下游過近處,因彎道阻水與回流造成的「背壓波」(Back-Pressure Wave)會向上游傳遞,導致下游取壓孔讀數發生高頻抖動,使計算模組無法獲得穩定的差壓輸入41
  • 科氏力流量計(Coriolis)的機械應力耦合: 儘管科氏力質量流量計對於流速剖面畸變具有較高的免疫力,但旋流切換引發的湍流壓力脈動,若與流量計U型管的自然共振頻率發生「機械應力耦合」(Mechanical Stress Coupling),將導致儀表的零點漂移(Zero-Shift),嚴重損害其低流量段的準確度46

六、 基於 ISO 5167 規範之計量管線設計與流場優化策略

為了根絕彎管流場對計量系統的負面衝擊,工程上必須在擾動源與流量計之間佈置足夠的直管段(Straight Pipe Run),利用管壁的黏性剪切應力,將非對稱的流場逐漸拉平並消散旋流40

6.1 上游與下游直管段長度之標準規範與實務要求

依據ISO 5167-2標準(針對孔板流量計),上游所需的最短直管段長度高度依存於擾動源的幾何類型與儀表的β值 12, 43, 48。下表統整了無安裝整流器條件下的直管段長度要求(以管內徑D呈現倍數):

彎管擾動源幾何配置 β=0.5 時之最少上游直管長度 β=0.670.75時之最少上游直管長度 流體力學干擾機制與衰減特性
單一 90° 彎管

(Single 90° Elbow)

10D 至 22D 44D 或更高 產生單一向度之速度偏移與對稱之迪恩渦漩,流場畸變規律,衰減較易預測20
同平面雙 90° 彎管

(Two 90° Bends in Plane)

15D 至 25D 50D 或更高 兩次同向離心力疊加,加劇速度極值向管壁外側的極端偏移,邊界層剝離強度倍增20
不同平面雙 90° 彎管

(Two 90° Bends Out-of-Plane)

30D 至 50D 70D 以上

(通常強制要求安裝整流器)

首個彎管產生之離心力向量在次個彎管中被迫立體旋轉,產生相互競爭且無法融合的「孿生漩渦」(Twin Vortices),引發強烈震動與極度不穩定的螺旋流場20

冷作彎管的實務落差考量: 值得注意的是,ISO 5167的實證數據庫主要建構於標準長半徑(R/D=1.5)的對銲彎頭環境下43。當工程端採用3D或5D大半徑冷作彎管時,雖一次流的分離泡較小,但其二次流的指數型衰減曲線可能極度平緩26。這意味著大半徑彎管產生的「平穩旋流」能傳遞至更遠的下游。因此,儀控工程師在設計計量管線時,絕不應因選用3D/5D彎管而擅自縮減規範建議的直管段長度;相反地,應以最高標準嚴守ISO 5167的規範底線,以確保C值的穩定性。

6.2 流場整流器之應用與永久壓力降之權衡

在CCPP高壓蒸氣支管系統中,受限於鋼構平台與設備管架的空間限制,往往無法滿足高達40D至70D的直管段要求。此時,導入流場整流器(Flow Conditioners)成為消弭流場畸變的唯一工程解方20

  • 整流機制與效能: 如19管束(19-Tube Bundle)、Zanker Plate或Gallagher Plate等整流器,藉由物理格柵或多孔板結構,強制切斷大尺度的旋流切換(Swirl-Switching)特徵,並將迪恩渦漩破碎為極小尺度的微亂流。透過局部動量再分配,迫使流速剖面在極短距離內恢復對稱49
  • 空間節約: 依據ISO 5167-1規範之相容性測試,若採用Zanker整流板,可將β= 0.5且經歷單一彎管的直管段要求,由原本的22D戲劇性地縮減至5D(整流器安裝點通常位於流量計上游約4D至5D處),大幅紓解空間壓力49
  • 熱力學代價: 整流器本質上為管線中的高阻抗元件。打碎旋流並重塑剖面,需付出極高的流體動能作為代價,通常會為系統額外引入5~20 kPa的永久壓力降(PPL)40。對於力求提升每一分熱耗率的CCPP而言,此壓降代表著系統寄生功耗的增加,需在配管空間與運轉成本間進行精細的經濟效益權衡。

6.3 下游直管段的必要性防護

工程實務中常忽視下游擾動的殺傷力。若將彎管安裝於流量計下游過近的位置(如3D以內),流體撞擊彎管外壁產生的「背壓波」與反向渦漩會逆流而上,嚴重干擾流量計下游取壓孔(Downstream Tap)的壓力穩定性。ISO 5167強制規範,針對大多數差壓式與超音波計量儀表,下游至少必須保留5D至8D的無阻礙直管段,以確保取壓訊號免受背壓波動與高頻雜訊的干擾20

七、 結論

本研究透過流體力學與計量科學的跨領域視角,系統性地剖析了CCPP支管蒸氣管線中,1.5D對銲彎頭及3D、5D冷作彎管對流體動力學與流量計精確度的深遠影響。研究得出以下具體結論與工程策略:

  1. 管線結構安全與流場阻抗的幾何優化:
    為因應現代CCPP極端的高溫(650°C)與頻繁調峰的熱循環挑戰,依據ASME B31J規範全面導入3D與5D冷作彎管,能徹底消弭銲道HAZ引發的第四型潛變破裂風險。在流體動力學層面,大半徑彎管有效減緩了逆向壓力梯度,幾乎消除了1.5D彎頭特有的劇烈邊界層剝離與分離泡。當曲率比接近Rc/D≒3.67時,可達到最小化流體壓降的理論最佳點。
  2. 沖蝕防護與動能分散機制:
    在管壁沖蝕防護上,1.5D彎頭會產生極高且局部的最高沖蝕率。採用3D與5D大半徑彎管能有效降低流體的法向撞擊速度,最高沖蝕率降幅可達60%以上。此幾何設計成功將「局部深度破壞」轉化為「大面積輕微磨損」,大幅提升管線的服役壽命與安全性。
  3. 二次流與旋流切換是擾亂下游流場的核心機制:
    儘管大半徑彎管抑制了一次流剝離,但受強大離心力驅動的「迪恩渦漩」依然穩固成型。在極高雷諾數的紊流狀態下,渦漩展現出包含低頻與高頻振盪的「旋流切換」非穩態特徵。這些螺旋狀的二次流與極大尺度運動(VLSMs)耦合後,往往需要超過20D甚至50D的直管段長度,才能透過管壁摩擦力完全衰減至符合計量標準之軸對稱狀態。
  4. 精確計量防護與管線設計協同策略:
    彎管殘留的速度畸變與二次旋流,對差壓式流量計的流出係數C及超音波流量計的積分演算法具有高度破壞性。

    • 嚴守規範與協同佈局: 配管設計工程師在配置3D/5D彎管時,絕不可因其分離區較小而擅自縮短ISO 5167規範之直管段。對於關鍵計量節點,上游必須預留足夠的流動恢復空間(如β=0.5時保留22D以上)。
    • 立體干擾之迴避與整流補救: 應絕對避免在流量計上游配置「不同平面雙90°彎管」,以防產生極具破壞力的孿生競爭渦漩。若工廠空間受限,應依規範安裝如Zanker或管束型流場整流器,強制截斷旋流,以永久壓力降換取計量精確度。
    • 儀表參數之抵抗性設計: 透過選用較低的β值(如0.45左右),可利用強烈的縮流效應強制重塑非對稱流場,增強流量計對上游彎管擾動的免疫力。同時,流量計下游亦須嚴格確保5D至8D的直管防護區,隔絕背壓波的高頻干擾。

綜上所述,CCPP支管系統採用3D與5D冷作彎管是固體力學與冶金工程的卓越進展。然而,在確保管線無破裂風險的同時,工程實務必須絕對尊重流體力學的客觀邊界條件。唯有透過科學化的直管段配置、儀表參數調校與必要的整流干預,方能確保流量計量系統的絕對精確,進而實現先進發電機組熱效能管理與運轉經濟性的最佳化。
