管線工程中「剛體悖論」之物理底線考量與 EPC 實務效益分析 : 基於 ASME B31J 規範之研究 (Physical Baseline Considerations of the ‘Rigid Body Paradox’ in Piping Engineering and Practical EPC Benefit Analysis: A Study Based on the ASME B31J Code)

/ Uncategorized / 作者:

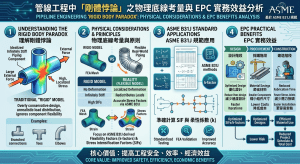

摘要

在現代工業設施如複循環發電廠（CCPP）、核能電廠及石化煉油廠中，管線系統不僅需承受極端的高溫高壓，還必須應對地震、水錘效應等嚴苛的動態與偶發載重。管線應力分析的核心在於確保系統的柔性足以吸收熱膨脹，同時保證管件的局部應力不會導致疲勞斷裂或塑性塌陷。在分析框架中，應力加強因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k）扮演著決定性的角色。然而，傳統基於經驗推導的公式在應用於大彎曲半徑（如 3D 或 5D 彎管）或極厚壁管件時，會產生數學外插的奇異現象，導致計算出的柔性因子與 SIF 小於 1.0。此現象在力學上意味著彎管的結構剛性大於實心無縫直管，且其疲勞壽命優於直管，這被工程界稱為「剛體悖論 (Rigid-Body Paradox)」。

本研究報告深入探討 ASME B31J 規範中強制將 SIF 與柔性因子下限設定為 1.0 的物理底線考量。透過追溯 A.R.C. Markl 的經典疲勞實驗，本報告剖析了 SIF 作為疲勞關聯因子的本質。同時，針對實務上為降低流體壓力降而廣泛使用的 3D 彎管與傳統 1.5D 彎頭進行深度理論對比，揭示大半徑彎管在製造工法（如高週波感應彎管或冷作彎曲）中不可避免的壁厚減薄與初始橢圓化缺陷。研究指出，ASME B31J 的 1.0 強制底線並非單純的數值防呆機制，而是精準補償了上述製造缺陷所帶來的應力集中，形成了一道隱藏的安全餘裕。此外，本報告亦整合了有限元素分析（FEA）在邊界效應（End Effect）上的最新發現，論證了為何在複雜邊界條件下，必須捨棄傳統 B31 簡化公式，全面轉向具備嚴謹物理邊界的 ASME B31J 規範。最後，本文擴充分析了 EPC 統包商在面對法規強制轉換時的實務因應之策，並深度對比電銲彎頭與冷作彎管的商業效益，以確保高能管線在長生命週期下的絕對安全性與建廠成本的最佳化。

一、前言

在高度複雜的製程工業與能源設施中，管線系統被視為設備之間的動脈，其結構完整性直接關係到全工廠的運轉安全與環境保護1。管線在設計上必須應對來自多個維度的負載挑戰：包含內部流體產生的壓力（Hoop Stress 與 Longitudinal Stress）、設備升降溫循環引起的熱膨脹（Thermal Expansion）、管線本身的靜重（Sustained Weight Loads），以及來自外部環境的風載、地震（Seismic）、安全閥排放（PSV Discharge）與水錘效應（Water Hammer）等偶發性動態衝擊3。若管線缺乏足夠的柔性，熱膨脹位移將在管線內部產生極高的熱應力，並對相連的轉動設備（如泵浦、壓縮機）與靜態設備（如壓力容器、熱交換器）的管口施加超出容許極限值的推力與彎矩，最終導致法蘭洩漏、設備對位偏移甚至管線破裂1。

為了解決熱膨脹帶來的剛性約束問題，管線工程師通常會在系統中引入方向的改變（如 Z 型彎、L 型彎或膨脹環），這些方向的改變高度依賴彎管（Bends）、彎頭（Elbows）及三通（Tees）等管件5。這些幾何不連續的管件在系統中扮演著「柔性樞紐」的角色，它們透過自身的幾何變形（特別是橢圓化效應）來吸收位移4。然而，物理法則決定了柔性的增加必然伴隨著局部應力的集中。因此，如何精確評估這些管件在複雜三維彎矩作用下的柔性與應力集中程度，成為管線應力分析中最核心的工程數學課題7。

為將複雜的三維殼體應力簡化為可供大型結構剛度矩陣（Stiffness Matrix）快速運算的一維梁單元（Beam Element）模型，美國機械工程師學會（ASME）在早期的 B31 系列規範中引入了「應力加強因子 (SIF)」與「柔性因子 (Flexibility Factor, k)」4。這兩項因子長期以來主導了管線工程的發展。然而，隨著材料科學的進步與製程需求向超高溫、高壓及大管徑（包括特殊不銹鋼材質）發展，工程師發現，當傳統公式被套用於極端幾何尺寸的管件時，會得出明顯違背物理常理的結果。本報告將針對此「剛體悖論」現象進行深度解析，探討其數學成因，並全面評估 ASME B31J 規範如何透過設立物理底線與引入高階有限元素分析（FEA），為現代管線應力工程築起最後一道安全防線，進而引導至 EPC 統包商在成本與工法上的實務應用。

二、文獻回顧與理論起源

要深刻理解管線 SIF 與柔性因子的物理意涵，必須回溯至 20 世紀中葉管線力學的奠基性研究。現代管線法規中的疲勞評估方法，幾乎皆建構於當時極為有限但卻極具啟發性的實驗數據之上。

2.1 A.R.C. Markl 的懸臂疲勞測試與 SIF 之定義

1940 年代末至 1950 年代初，A.R.C. Markl 及其研究團隊進行了一系列開創性的管件疲勞測試，確立了應力加強因子（SIF）的工業標準10。Markl 的實驗主要採用 4 吋公稱直徑、標準壁厚（Schedule 40）的碳鋼管件，並將其安裝於懸臂梁（Cantilever）測試機台上，施加完全反轉的循環位移，直至管件發生穿透性疲勞裂紋（Through-wall fatigue failure）11。

Markl 研究中最關鍵的科學貢獻，在於他對「基準線」的定義。他並未將理論上完美的無縫直管作為疲勞比較基準，而是務實地選擇了「帶有圓周對接銲縫的直管（Girth Butt Weld in Straight Pipe）」作為 SIF 評估的絕對基準，並將其 SIF 嚴格定義為 1.0 11。這是因為在真實的工業管線系統中，管件必然需要透過銲接連接，銲縫本身即帶有微觀缺陷與殘餘應力，其疲勞壽命原本就低於無縫母材。Markl 透過實驗擬合，推導出描述直管銲縫疲勞壽命（N）與應力範圍（Sf）關係的經典經驗方程式：

i⋅M/Z=Sf=490000⋅N-0.20

其中 i 為應力加強因子（對於直管銲縫 i=1.0），M 為施加之彎矩，Z 為管件截面模數，而 490,000 為針對碳鋼材質擬合出的材料常數13。

在此框架下，SIF 並非傳統材料力學中的「彈性應力集中係數（Theoretical Stress Concentration Factor, SCF）」14。SCF 描述的是局部最高峰值應力與名目應力（Nominal Stress）的幾何比值；而 SIF 則是「疲勞關聯因子（Fatigue Correlation Factor）」，它量化的是特定管件（如彎頭、三通）在相同循環彎矩下，其達到疲勞破壞的循環次數相對於標準直管銲縫的折減程度12。後續的研究與美國核能法規（如 ASME Section III 與 Section VIII Div 2）進一步證實，若直接採用有限元素分析（FEA）計算出的真實峰值交變應力（Peak Alternating Stress, PL+PB+Q+F），其數值大約是 Markl 定義下 SIF 乘上名目應力的兩倍。換言之，ASME B31 系列規範中的 SIF 隱含了一個 0.5 的折減係數，即真實的峰值應力為2⋅i⋅(M/Z) 13。這個隱藏的係數確保了管線設計在使用相對簡化的梁單元理論時，不會因過度放大的數值而導致設計完全無法執行。

2.2 ASME B31.3 Appendix D 的歷史侷限性

基於 Markl 的實驗數據，ASME 在 B31.3 與 B31.1 規範中收錄了 Appendix D，提供了一系列透過管件幾何參數（如直徑、壁厚、彎曲半徑）來計算 SIF 與柔性因子的簡化公式4。在超過半個世紀的時間裡，這些公式支撐了全球絕大多數的石化工廠與發電廠設計8。

然而，Appendix D 的公式帶有強烈的歷史侷限性。Markl 的實驗主要針對 4 吋的中等壁厚管線，且測試流體壓力與熱載重相對單純。隨著工程技術的演進，深水離岸平台、超臨界發電機組及大型輸氣管線的出現，管徑與壁厚的比例（D/T 比）出現了極端分化—既有D/T > 100 的超大薄壁管線，亦有 D/T  < 10 的高壓厚壁管件17。在這些非標準範圍內，Appendix D 的單一 SIF 公式（未細分面內與面外行為，或未充分考慮邊界條件）開始暴露出嚴重的準確度問題10。

2.3 ASME B31J 的誕生與典範轉移

為了解決 Appendix D 無法涵蓋現代複雜幾何管件的困境，ASME 發布了 B31J 規範（Standard Method for Determining Stress Intensification Factors (i-Factors) for Metallic Piping Components）3。ASME B31J 提供了一套標準化的實驗與數值分析程序，允許工程師透過實驗室的疲勞測試或高階 3D 有限元素分析（FEA）來決定客製化管件的 SIF 與 k 因子16。

自 2020 年版起，ASME B31.3 正式將 Appendix D 刪除，並強制要求業界將 ASME B31J 作為 SIF 與柔性因子計算的唯一法定依據9。B31J 的核心精神不僅在於提供更精準的經驗公式，更在於它透過嚴謹的數學與力學定義，設立了一系列物理底線，徹底解決了困擾管線力學界多年的「剛體悖論」。

發展階段 核心基礎 適用範圍 缺點與侷限
Markl 實驗 (1950s) 4吋 Sch 40 碳鋼管懸臂疲勞測試 標準 1.5D 彎頭、等徑三通 無法外推至大管徑、特薄/特厚壁或非標準管件。16
ASME B31.3 Appendix D 基於 Markl 數據擬合之簡化代數公式 普遍應用於傳統石化工廠與發電廠 對單一元件給出均一 SIF，未精確區分面內/面外；會產生剛體悖論。10
ASME B31J (2020年強制實施) 高階 FEA 數值驗證與現代實驗疲勞數據 全涵蓋：大 D/T 管線、特殊三通、3D/5D大半徑彎管 需要仰賴 AutoPIPE/CAESAR II 等進階軟體協助運算；對 FEA 網格奇異性有嚴格要求。9

三、管線幾何之數學模型與「剛體悖論」探討

在理解了法規的演進後，我們必須深入探討彎管在結構動力學與靜力學中的行為模式。彎管之所以能夠提供比直管更好的熱膨脹吸收能力，完全歸功於一種被稱為「橢圓化效應（Ovalization）」的物理變形機制4。

3.1 橢圓化效應與柔性特徵值 (h)

當一根直管承受純彎矩時，根據基礎梁理論（Euler-Bernoulli Beam Theory），其截面會保持平面且形狀不變。然而，當彎矩施加於帶有初始曲率的彎管時，由於彎管內側纖維受壓、外側纖維受拉，這些纖維會產生指向管件橫截面中心的徑向分力。這種徑向力迫使彎管的圓形截面在彎曲過程中發生壓扁，形成橢圓形4。

截面的橢圓化導致彎管沿彎曲軸的面積慣性矩（Moment of Inertia, I）顯著降低，進而使其在相同彎矩下產生比直管大得多的角變形，這就是彎管具備高度「柔性」的原因6。為了量化這種幾何特性，法規引入了無因次參數「柔性特徵值（Flexibility Characteristic, h）」：

h=T⋅R1/r22

其中：

  • T = 管件公稱壁厚（Nominal wall thickness）
  • R1 = 彎管之彎曲半徑（Bend radius）
  • r2 = 管件橫截面之平均半徑（Mean pipe radius）3

3.2 SIF 與柔性因子的數學外推陷阱

基於上述的 h 值，傳統規範定義了面內 SIF（ii）、面外 SIF（io）以及柔性因子（k）的計算方程式：

ii=0.9/h2/3

io=0.75/h2/3

k=1.65/h

由方程式可見，SIF 與柔性因子皆與 h 呈反比關係4。這意味著，當管壁越薄（T 減小）或管徑越大（r2 增加）時，h 值會減小，導致橢圓化現象加劇，柔性因子 k 與應力集中程度 SIF 隨之急遽上升，此部分與物理直覺完全吻合。

然而，數學公式的盲點在於其無限外推性。假設工程師採用了極度厚壁的管線，或者選用了彎曲半徑 R1 巨大的彎管（甚至在極限狀態下，讓R1→∞ 以逼近直管），此時 h 的數值將變得極大。當h > 1.65 時，公式計算得出的柔性因子 k 將小於 1.0；當h > 0.854 時，ii 將小於 1.0 4。

3.3 剛體悖論的物理謬誤

在分析軟體的有限單元剛度矩陣中，k 值代表的是彎管相對於同等長度、同等截面之直管的旋轉柔性倍率17。若k<1.0，則在數學上代表該彎管比實心直管還要難以彎折，形成了一個擁有超自然剛性的「絕對剛體」。在物理學上，橢圓化效應是一種材料變形退讓的過程，它只能增加柔性而絕無可能減少柔性。因此，彎管的剛性極限值就是完全不發生橢圓化的直管（k=1.0）， k < 1.0是一個嚴重的物理謬誤4。

同理，若 SIF 計算結果小於 1.0，代表該彎管在承受相同交變彎矩時，其內部累積的疲勞損傷速度比完美對接的直管銲縫還要慢。考慮到彎管內外側必然存在彎曲應力疊加與形狀不對稱，其疲勞壽命絕不可能超越直管基準4。這雙重矛盾共同構成了管線應力工程中的「剛體悖論」。

3.4 幾何機制的對比：彎頭 vs. 銲接三通

為進一步闡明幾何機制對計算的影響，我們可以對比 ASME B31J 處理彎管與銲接三通（Welding Tee）的不同策略。

根據軟體與法規實作（如 AutoPIPE 與 CAESAR II），彎管擁有彎曲半徑，其柔性因子 k 會隨壁厚與半徑的比例波動3。然而，對於一個直接銲入主管（Run Pipe）的分支銲接三通，其結構幾何是一個剛性的正交十字交叉點，完全缺乏彎管那種可以透過整體截面壓扁來釋放應力的「橢圓化機制」3。因此，ASME B31J 針對銲接三通設定了完全獨立的邏輯：

  1. 其柔性特徵值定義為h=4.4*T/r2（不含任何彎曲半徑參數）21。
  2. 法蘭或三通分支無法獲得任何柔性信用（Flexibility Credit），因此系統強制且永久地將其柔性因子鎖定在k=1.0 3。
  3. 其面內 SIF 並非獨立計算，而是透過線性關聯式（如ii=0.75io+0.25）與面外 SIF 綁定，以反映交叉點剛性約束下的應力傳遞3。

這種依據真實物理變形機制而差異化的計算框架，證明了法規在處理幾何奇異點時，始終將物理底線置於數學公式之上。

四、ASME B31J 規範之物理底線考量

為徹底根除「剛體悖論」可能引發的災難性設計錯誤，ASME B31J 明確且強制地介入了所有分析軟體的底層運算邏輯，設立了不可妥協的物理底線（Physical Floor）。

4.1 SIF 與柔性因子的強制 1.0 約束

B31J 規範規定，無論管件的厚度多大、彎曲半徑多長，其透過公式或甚至有限元素分析計算出的 i 與 k 值，皆必須截斷並強制提升至 1.0。這在數值演算法中表現為：

keffective=max(1.65/h,1.0)

ieffective=max(Calculated  i,1.0)

此一強制約束確保了管線軟體在建立全域剛度矩陣（Global Stiffness Matrix）時，系統中的任何元件其最僵硬的狀態就等同於直管；在進行疲勞應力範圍（Stress Range）檢查時，任何元件的應力集中都不會被低估至直管銲縫之下4。

若軟體（如早期版本的應力分析工具）未能正確啟動此 1.0 底線限制，當工程師輸入厚壁管或大半徑彎管時，軟體會代入小於 1 的 SIF 值。這將導致輸出的彎曲應力值異常偏低（Unconservative bend stress values），使設計者誤以為系統已具備足夠的疲勞壽命，進而引發潛在的管線破裂工安事故9。

4.2 持續載重應力指數（Sustained Stress Indices）之防護

管線系統除了承受熱膨脹所引起的位移交變應力（Secondary Stress）外，還必須無時無刻承受內部壓力與系統靜重所帶來的持續載重應力（Primary Stress）2。持續載重的破壞模式是塑性塌陷（Plastic Collapse）與破裂，而非疲勞，因此 ASME 核能法規（Section III）與 B31J 引入了特定的指數來防範此類破壞10。

在早期的法規中，工程師有時會混淆使用 SIF 搭配等效截面模數（Effective Section Modulus, Ze）來評估持續應力9。然而，B31J 現已移除 Ze 的使用，並明確定義了持續力矩指數（Sustained Moment Index），其值基於 SIF 衍生，通常設定為：

Ii=0.75ii

同樣地，B31J 強制規定此持續應力指數必須≧1.0 10。此規定在核能 B1、B2 應力指數的基礎上得到了充分驗證。核能法規 Eq. (9) 的 B2 指數旨在將任何管件的極限塌陷力矩（Collapse Moment）與標準直管進行比較。當 B2 公式應用於直管時，其值必然收斂為 1.00 14。因此，B31J 將0.75*I ≧ 1.0 的底線應用於所有非標準元件，確保在進行重力與內壓的應力疊加時，管件抵抗塑性變形的能力絕對不會被高估至超越直管的物理極限值21。

五、3D 彎管與 1.5D 彎頭之理論差異與隱藏安全餘裕

確立了底線約束後，我們將焦點轉向實務上最常引發剛體悖論的元件：大曲率半徑彎管。在現代高階製程中，如天然氣管線（LNG）、複循環發電廠（CCPP）的高壓蒸汽管線，為了降低內部流體的壓力降、減少亂流引發的流體誘發震動（FIV）及聲學誘發震動（AIV），製程與管線工程師經常傾向於淘汰標準的 1.5D 長半徑彎頭（Standard Long Radius Elbow,R1=1.5D），轉而採用 3D 甚至 5D 的大半徑彎管23。

然而，當這兩種不同半徑的管件在應力分析軟體中進行比較時，會出現極具深度的力學悖論與安全隱患。

5.1 幾何擴張帶來的理論 SIF 驟降

根據公式推導，假設兩段管線的外徑 D 與壁厚 T 完全相同，唯一的差異在於彎曲半徑 R1：

  • 1.5D 彎頭：R1=1.5D
  • 3D 彎管：R1=3D

由於 3D 彎管的半徑為 1.5D 彎頭的兩倍，其柔性特徵值 h 亦為兩倍。根據i ∝ h-2/3 的數學關係，3D 彎管的理論 SIF 值將大幅下降，僅為 1.5D 彎頭的 (2)-2/3≈0.63 倍 4。 從純數學角度來看，3D 彎管的應力集中極低，對於承受疲勞與熱膨脹似乎更具優勢。然而，這種基於公式外推的樂觀結果，卻掩蓋了製造工法所帶來的現實缺陷。

5.2 大半徑彎管的製程缺陷與隱藏安全餘裕

Markl 的原始實驗樣本主要是工廠標準化生產的 1.5D 彎頭（符合 ASME B16.9 規範），這些彎頭在鍛造過程中厚度控制嚴格，幾何形狀趨近完美3。相對地，3D 或 5D 彎管通常是在工廠或現場透過高週波感應彎管（Induction Bend）或冷作彎曲（Cold Bend）加工而成23。

在這些彎管製程中，純粹的機械力學或高溫局部加熱不可避免地會引入初始幾何缺陷：

  1. 外彎側壁厚減薄（Extrados Wall Thinning）：金屬在外側受到強大張力，導致壁厚顯著薄於公稱厚度27。
  2. 內彎側增厚與微褶皺（Intrados Thickening and Wrinkling）：內側受壓產生微觀不平整，成為潛在的應力集中點。
  3. 初始橢圓化（Initial Ovality）：管件在加工完成尚未受力前，其截面已呈現輕微橢圓，這直接破壞了抗彎截面模數24。

若盲目依賴公式計算出的超低理論 SIF 值（例如計算得出 0.7，但因無底線而直接使用），工程師將嚴重低估 3D 彎管在動態載重與熱交變下的真實應力。此時，ASME B31J 強制的 1.0 底線便成為一道至關重要的「隱藏安全餘裕（Hidden Safety Margin）」。當計算出的 SIF 低於 1.0 時，規範強制將其拉昇至 1.0，這一段被規範人為補足的 SIF 差值（例如從 0.7 提升至 1.0），在實務上恰好補償了彎管因壁厚減薄與初始橢圓化所喪失的結構強度3。這種法規層面的防護機制，確保了 CCPP 等高能管線即使採用大半徑彎管，其疲勞壽命評估亦能維持保守與安全25。

管件類型 彎曲半徑 (R1) 製程特徵與潛在缺陷 理論 SIF 表現 ASME B31J 實務應對與物理底線
1.5D

彎頭

 1.5x D 標準鍛造 (ASME B16.9)，厚度均勻，幾何受控3 較高 (橢圓化效應顯著) 直接採用公式計算值，鮮少觸發 1.0 底線。
3D / 5D

彎管

 3.0-5.0x D 高週波/冷作彎曲，外側減薄、初始橢圓化15 理論值極低 (因 h 值極大)4 經常觸發剛體悖論，強制以 1.0 作為安全餘裕底線，涵蓋製程缺陷3。

5.3 邊界效應（End Effect）對大管徑彎管柔性之約束

除了製造缺陷外，大型 3D 彎管還深受「邊界效應（End Effect）」的影響。傳統 B31 規範公式假設彎管兩端是自由的，但在真實管線系統中，彎管兩端通常銲接有長直管或厚重法蘭（Flanges）。

近期的有限元素分析（FEA）研究指出，對於大管徑且薄壁（D/T > 100）的系統，兩端的直管或法蘭會提供強大的幾何剛性拘束（Kinematic Boundary Conditions），嚴重抑制彎管在彎矩作用下向外橢圓化的能力21。當橢圓化被抑制時，彎管的真實旋轉位移能力會大幅降低。

如果依然使用未經邊界修正的傳統公式，計算出的柔性因子 k 會被嚴重高估。工程師會誤以為彎管能吸收大量的熱膨脹位移，導致管線支撐（如彈簧吊架或導向支撐）的跨距設計過大，最終造成相連設備的管口載重（Nozzle Loads）超標或法蘭洩漏1。ASME B31J 透過引入法蘭修正係數與相鄰直管長度的有效性方程式，精準修正了這項誤差。當邊界約束極強時，修正後的柔性因子將快速跌落並逼近 1.0 的剛體底線，確保了全系統剛度矩陣的精準與保守14。

六、軟體實作、有限元素分析與動態負載之工程應用

在了解剛體悖論的物理底線與理論基礎後，如何將其正確落實於工程實務與分析軟體中，是保證工廠安全的最後一哩路。

6.1 高階有限元素分析（FEA）與 B31J 的協同作法

對於標準管件，B31J 的代數公式搭配 1.0 底線已足以應付。但對於極度複雜的非標準幾何，例如帶有補強板的 Y 型三通（Crotch plated laterals）、大型異徑管或特厚壁端點，傳統代數公式會完全失效11。

在這種情況下，ASME B31J 強烈建議使用有限元素分析（如 ANSYS, Abaqus 或專用的 FE-Pipe, Nozzle/PRO 軟體）來建構 3D 實體模型11。透過精細劃分網格，施加與 Markl 實驗相對應的載重條件，工程師可以直接擷取幾何不連續處的峰值交變應力（PL+PB+Q+F），並利用 ASME Section VIII Div 2 的疲勞曲線反推客製化的 SIF 13。

然而，進行 FEA 必須極度謹慎。在銲縫等幾何銳角處增加網格密度會引發應力奇異性（Stress Singularities），導致峰值應力無限放大。因此，工程師必須遵循 WRC 429 或 WRC 474 等規範，使用適當的節點外插法或主 S-N 曲線（Master S-N Curve）來獲取合理的名目應力12。最重要的是，無論 FEA 計算出的局部應力多麼微小，在將這些客製化 SIF 輸入回主應力軟體（如 CAESAR II）時，依然必須嚴格遵守 B31J 不得小於 1.0 的物理約束11。

6.2 動態負載分析中的致命影響

確保 SIF 與柔性因子不發生「剛體悖論」，在評估偶發動態負載（Occasional Dynamic Loads）時尤為關鍵。動態負載主要包括地震（Seismic Time-History 或 Response Spectrum）與流體快速關閥引發的水錘效應（Water Hammer）2。

在動態分析中，系統的自然頻率（Natural Frequencies）與模態振型（Mode Shapes）完全取決於質量矩陣與剛度矩陣（Stiffness Matrix）。如果管線軟體因公式錯誤而將大半徑彎管的 k 值計算為小於 1.0，系統在該節點的局部剛性將被異常放大17。這會人為地提高管線系統的計算自然頻率。若該錯誤的頻率剛好避開了地震反應譜（Response Spectrum）的峰值頻段，軟體將輸出極低且完全錯誤的地震應力；反之亦然28。

藉由 AutoPIPE 等軟體強制啟用 B31J 選項（包含 Edit Model Options 中的 B31J Note 3 勾選機制），系統能自動攔截並修正所有違反物理直覺的剛度反轉現象10。這不僅確保了靜態熱膨脹（Expansion Loads）的準確預測，更保障了在地震或水錘衝擊等瞬間毀滅性載重下，管線支撐（如防震拉桿 Snubbers 或剛性導向 Guide）的受力計算不失真5。

七、EPC 統包商全面導入 ASME B31J 之工程實務與商業效益分析

在確保軟體分析與動態負載評估皆嚴格符合 ASME B31J 規範後，工程執行的焦點便自然轉移至建造階段的成本、採購與實務操作。自 ASME B31.3 2020 年版起正式廢除附錄 D（Appendix D）並強制將 ASME B31J 納為唯一法定 SIF 計算標準後，全球 EPC（Engineering, Procurement, and Construction）統包商面臨了管線應力分析核心演算法的重大變革。

為因應此一典範轉移，EPC 統包商不僅在設計端調整了技術規格書與軟體設定，更在施工與採購策略上，針對「電銲作業」與「冷作彎管」的工法選擇進行了深度的商業效益評估。

7.1 內部技術規格書更新與高風險幾何評估

EPC 統包商的首要任務是修訂「管線應力分析技術規格書」，明訂所有分析軟體必須強制啟用 B31J 模組，並確保應力工程師理解面內/面外 SIF 的分離邏輯以及端點剛性邊界條件10。

在此規範下，許多過去被判定為安全的設計必須重新檢視。例如，傳統上大小頭（Reducers）的 SIF 預設為 1.0，但在 B31J 中，考量到錐角與厚度比，其 SIF 可能飆升至 2.0 甚至更高33。EPC 統包商的因應策略是在專案初期（3D 模型 30% 審查階段）即針對大 D/T 比、漸縮管進行預分析，若發現潛在的應力超標，立即要求修改管線走向或更換材質，以避免施工階段代價高昂的整改10。

7.2 消除過度保守設計以優化建廠成本

傳統附錄 D 在許多幾何配置上具有極高的保守性（例如低估三通的柔性因子）。B31J 透過 FEA 實證，提供了更貼近真實物理特性的 SIF 與較高的 k 值10。EPC 統包商利用這一點，大幅減少了管線系統中不必要的膨脹環（Expansion Loops）設計。這直接減少了管材用量，也使支撐結構與昂貴彈簧吊架的需求量顯著下降，達到「合規」與「降本」的雙贏10。

7.3 電銲作業與冷作彎管之實務商業效益對比

在優化了整體佈置後，EPC 統包商在管件採購與現場施作上面臨「標準銲接彎頭（Welded Elbows）」與「一體成型冷作彎管（Cold Bends）」的抉擇。從 ASME B31J 隱藏安全餘裕的理論走向實務，兩者的商業效益呈現顯著差異：

  1. 減少銲接接頭與 NDE 檢測成本： 標準的1.5D 彎頭作為一個獨立管件，兩端皆必須進行對接電銲才能連入管線系統中（即產生兩個圓周銲縫）35。相反地，3D 或 5D 冷作彎管是直接利用既有直管放入彎管機進行彎折，彎曲段本身完全無銲接接頭35。藉由冷作彎管大幅減少銲口數量，EPC 能極大地減輕非破壞檢測（NDE / X-Ray）的負擔與後續銲道重工風險38。
  2. 採購週期與防腐塗裝的優化： 電銲彎頭通常需要向製造商下訂、具備較長的訂貨週期，且銲接完成後必須在現場進行二次防腐塗裝處理37。冷作彎管則可直接利用現場的備用直管一次性加工完成，無須進行二次防腐，大幅縮短了施工週期與材料等待時間，在如長途輸氣管線或大型廠區的開闊區域中，其成本效益極高1。
  3. 流體壓降與 ESG 永續工程指標： 從流體力學角度觀之，5D 大曲率冷作彎管能提供平順的過渡，比起1.5D 彎頭能減少約 20% 至 30% 的流體摩擦與壓降損失，這轉化為幫浦與壓縮機長期的馬力（Horsepower）節能效益35。此外，相較於極度耗能且產生高溫的金屬熔融電銲作業，冷作彎管工法免除了現場明火熱工作業（Hot work）的安全風險，並顯著降低了建造過程中的碳足跡，高度契合現代企業的 ESG 永續指標29。同時，無銲道內滲突起的平滑管壁徹底根絕了流動加速腐蝕（FAC）的生成條件39。
  4. 試車移交與零風險驗收： 銲口數量的銳減，意味著管線系統潛在的洩漏點大幅降低。在專案尾聲的試車階段，EPC 統包商能更順利地由系統自動生成管線系統最終報告（PSFR），並快速完成系統合規（Form CC-1）與預製合規（Form CC-2）的簽署，實現對業主驗收的零風險移交。

綜上所述，儘管大半徑彎管在 ASME B31J 理論中會觸發「剛體悖論」並被強制約束至 1.0 的 SIF 底線，但在 EPC 統包商的綜合商業考量下，冷作彎管憑藉其無銲接、低壓降與高施工效率的優勢，已成為兼顧法規安全與建廠成本的現代化首選工法。

八、結論

管線應力工程是一門融合材料疲勞力學、結構動力學與流體力學的嚴謹科學。「剛體悖論」的出現，本質上是早期經驗公式在面對現代極端管線幾何（超大半徑、極薄或極厚壁）時，因純數學外插而與物理現實脫節的產物。

透過深入探討 ASME B31J 的規範底線與3D 彎管與 1.5D 彎頭的理論對比，並結合 EPC 統包商在法規轉換期的工程實務與商業效益分析，本報告總結出以下核心工程意涵：

  1. 物理底線凌駕於純粹數學：R.C. Markl 確立了以直管銲縫為基準的 SIF 定義。ASME B31J 強制將所有管件的 SIF 與柔性因子下限設定為 1.0，不僅修復了數學模型中k < 1.0 的荒謬剛體現象，更確立了一個不可撼動的力學基線——任何具有幾何不連續特徵的管件，其抗疲勞能力與抗變形剛性，皆不可能超越實心無縫直管。
  2. 大半徑彎管隱藏的安全餘裕：儘管 3D 或 5D 彎管在理論上因柔性特徵值（h）較大而具備極低的 SIF，但高溫感應或冷作彎管製程必然帶來的外彎側減薄與初始橢圓化，會抵銷其幾何優勢。規範強制施加的1.0 底線，精確且保守地填補了這段未知的製程缺陷風險，為 CCPP 等高能設施提供了至關重要的隱藏安全餘裕。
  3. 消除過度設計與擁抱最佳化工法：B31J 取代傳統附錄 D 後，一方面透過合規的高階有限元素分析（FEA）揪出了漸縮管的潛在風險；另一方面修正了傳統管件的過度保守性，使 EPC 統包商得以減少膨脹環與支撐結構。更進一步，透過引入冷作彎管取代傳統電銲彎頭，EPC 業者不僅大幅削減了 NDE 檢測成本與施工週期，更有效降低了系統壓降與碳足跡，完美實現了 ESG 永續工程指標與零風險驗收。

在面對日益嚴苛的工業環境與零工安容忍度的法規要求下，管線應力工程師決不能淪為單純軟體操作員。唯有透徹理解 ASME B31J 底層的疲勞物理學邏輯與「剛體悖論」的防護機制，並將理論分析與 EPC 現場施工的商業效益緊密結合，才能在設備管口載重極限值、流體壓降需求與管線結構生命週期之間，實現安全與經濟兼備的最佳化設計。
