燃氣複循環電廠主蒸汽管路蒸汽錘瞬態流體行為之物理機制、模擬分析與工程減緩對策研究 (Investigation into the Physical Mechanisms, Simulation Analysis, and Engineering Mitigation Strategies of Steam Hammer Transient Fluid Behavior in Main Steam Piping of Combined Cycle Power Plants)

一、緒論

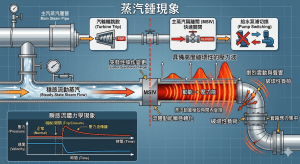

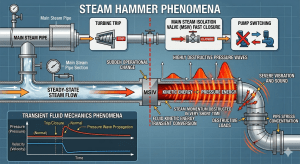

在當今全球能源轉型的浪潮中，燃氣複循環電廠（Combined Cycle Power Plant, CCPP）因其高效率與低排放特性，成為電網基載與尖峰負載調節的核心設施。隨著再生能源併網比例的增加，CCPP 面臨著頻繁啟停與快速負載變化的嚴峻挑戰，這要求電廠的熱回收蒸汽發生器（Heat Recovery Steam Generator, HRSG）與汽輪機（Steam Turbine）必須具備高度的運行彈性¹。然而，此種靈活的運行模式亦大幅增加了系統內部流體狀態劇烈改變的頻率。在連接 HRSG 與汽輪機的主蒸汽管路系統中，高溫、高壓且高速流動的蒸汽承載著極大的動能。當系統遭遇突發性操作變更，例如汽輪機跳脫（Turbine Trip）、主蒸汽隔離閥（MSIV）快速關閉、或是給水泵浦切換（Pump Switching）引發的連鎖反應時，管路內穩態流動的蒸汽動量會在極短時間內受阻並發生劇變，將巨大的流體動能瞬間轉化為具備高度破壞性的壓力波，此一複雜的瞬態流體力學現象即被定義為「蒸汽錘」（Steam Hammer）³。

與一般單相不可壓縮流體管路系統中常見的「水錘」（Water Hammer）相比，蒸汽錘的物理與熱力學機制呈現出顯著的複雜性。這主要歸因於蒸汽作為氣相流體，具有高度的可壓縮性，且在特定的熱力學狀態邊界下極易發生相變（Phase Transition）⁶。當高壓蒸汽管路因保溫不良或暖管不充分而積聚了低溫冷凝水（Condensate）時，高速運行的超熱蒸汽會將冷凝水捲起形成實體「水段」（Water Slug），並以極高的速度將其推向管路彎頭、閥門或盲法蘭等管件，引發極端應力，甚至導致管路破裂、支撐結構損壞及嚴重的人員傷亡⁶。此外，傳統的管路應力分析方法（例如長期被業界廣泛採用的 Goodling 方法）往往建立在不完全的物理假設之上，忽略了氣體瞬態流動中特有的「波形陡峭化」（Wave Steepening）效應，從而嚴重低估了蒸汽錘所產生的實際衝擊力，給電廠的安全設計留下了隱患⁵。

本研究的宗旨在於透過學術論文的嚴謹形式，全面且深入地剖析 CCPP 主蒸汽系統中蒸汽錘現象的深層物理與熱力學機制。研究範疇涵蓋了從流體動量轉換到破壞性衝擊波生成的演化過程，探討一維特徵線法（MOC）與三維計算流體力學（CFD）在瞬態流體模擬中的數學基礎與應用差異，並結合 ASME B31.1 動力管線規範，評估流固耦合（FSI）動態應力分析的實務應用。最終，基於歷史重大事故的深刻教訓，本研究將提出涵蓋管路硬體設計、系統排水配置以及標準作業程序（SOP）的綜合工程減緩對策，以期為現代電廠管路系統的安全設計與維護提供具備深度與廣度的指引。

二、蒸汽錘之流體力學與熱力學物理機制

2.1 動量轉換與基礎壓力波之生成

蒸汽錘的本質現象是流體動量（Momentum）在傳輸路徑上受到物理阻礙時，瞬間轉化為管路內部壓力能（Pressure Energy）的熱力學過程。根據流體力學中的質量守恆與動量守恆定律，當管路末端的閥門（如汽輪機緊急停止閥）在極短時間內關閉時，緊鄰閥門上游的流體微元因物理屏障而被迫停止前進。由於流體具有慣性，後方持續湧入的流體會推擠已經停止的流體微元，導致其動能轉化為壓力，使得該處的流體密度瞬間增加，並引發管路截面的微幅彈性膨脹⁹。這種局部的壓力與密度突變會形成一道壓縮波（Compression Wave），並以該流體介質的當地音速（Acoustic Velocity）逆流向流體源頭（如 HRSG 汽包）傳遞。

在探討傳統的不可壓縮流體或單相液體系統時，工程界通常依賴經典的 Joukowsky 方程式來進行壓力突波峰值的初步估算。該方程式將壓力變化量定義為流體密度、壓力波傳遞速度（音速）與流體速度變化量的乘積。然而，若將此方程式直接套用於 CCPP 的主蒸汽管路中，會面臨理論上的侷限性¹¹。蒸汽的密度大約僅為液態水的 1600 分之一，且壓力波在蒸汽中的傳播速度（音速）亦僅為液態水的三分之一左右。因此，若單純計算由氣相流體動量變化所引起的蒸汽錘，其理論壓力峰值應遠低於純水系統中的水錘現象¹²。但實際上，蒸汽管路所面臨的系統破壞風險並未因此降低，因為氣體的高度壓縮性與熱力學相變現象，賦予了蒸汽錘截然不同的破壞機制。

2.2 氣體壓縮性與波形陡峭化效應 (Wave Steepening)

在近期的流體瞬態現象研究中，流體力學學者與工程專家逐漸意識到，過去數十年來廣泛應用於估算蒸汽錘負載的簡化代數方法（如 Goodling Method）存在著根本性的物理缺陷。這些傳統方法通常將氣相流體的瞬態行為類比為液體，卻忽略了氣相流體在動態壓縮過程中極為關鍵的「波形陡峭化」（Wave Steepening）機制⁵。

當汽輪機跳脫引發主蒸汽停止閥在有限時間內（例如 0.1 秒至 0.2 秒）快速關閉時，閥門並非瞬間完全切斷流道，而是隨著閥門行程的推進，逐步產生一系列連續的壓縮波（A Family of Compression Waves）⁵。在不可壓縮的液體中，這些聲波會維持其原始的波形特徵，隨著時間與空間的推移在管內等速傳遞，直到遇到反射點。然而，氣相瞬態波的行為則截然不同。由於蒸汽具備高度可壓縮性，當第一道壓縮波產生並向逆流方向傳遞時，它會壓縮前方的流體，導致該局部區域的流體密度上升、壓力增加，且根據絕熱壓縮原理，局部溫度亦會隨之升高⁵。

隨後，隨著閥門繼續關閉所產生的後續壓縮波，是進入一個已經被先前波段壓縮、加熱且流速減緩的流場中進行傳遞。由於氣體中的音速與其絕對溫度的平方根成正比，且流體逆向流速的減緩減少了波傳遞的阻力，這使得波群後緣（Trailing Edge）的傳遞絕對速度明顯高於波群前緣（Leading Edge）。在長距離的直管路中（例如 CCPP 中長達數百公尺的主蒸汽管線），這種速度差異會導致波群的後緣不斷逼近並最終「追上」前緣，原本平緩的壓力梯度會逐漸變形，最終疊加形成一道極為陡峭的衝擊波（Shock Wave）⁵。

波形陡峭化現象的工程意義在於，當這道經過長管路演化的陡峭衝擊波通過管路的幾何轉折處（如相距不遠的兩個彎頭所構成的管段）時，衝擊波的波前極窄，導致在同一瞬間，管段兩端的彎頭承受著極大的壓力差。這種急遽的壓力差會轉化為作用於管段上的巨大不平衡力（Unbalanced Forces）。近期的數值模擬與理論物理分析均證實，由波形陡峭化引起的不平衡力，其數值可達傳統線性預測方法的數倍之多。這直接宣告了現有基於未修正方法的管路支撐與防震器（Snubbers）設計可能處於不保守（Unconservative）的危險狀態，對電廠的結構完整性構成嚴峻挑戰¹⁰。

2.3 冷凝誘發水錘 (Condensation-Induced Water Hammer, CIWH)

儘管純氣相的壓力波陡峭化會產生強大的不平衡力，但在 CCPP 的蒸汽系統歷史事故中，最具毀滅性、能瞬間撕裂大型鋼管與鑄鐵閥門的瞬態現象，往往是由兩相流（Two-phase Flow）劇烈交互作用所引發的「冷凝誘發水錘」（Condensation-Induced Water Hammer, CIWH）⁶。

CIWH 的發生機制源於系統內部熱力學狀態的極端失衡。當主蒸汽管路在停機期間未能妥善保溫，或在重新啟動前未嚴格執行暖管與低點排水程序時，管線低窪處、彎頭底部或隔離閥前方會積聚大量的低溫冷凝水⁶。當高溫、高壓的主蒸汽被引入管路並以極高速度（在超熱系統中可高達每分鐘 15,000 英尺）越過這些低溫冷凝水面時，會觸發極度猛烈的熱力學與流體力學連鎖反應：

首先，高速流動的主蒸汽會在靜止或緩慢流動的冷凝水表面施加剪應力，激起表面波浪（物理學上稱為 Kelvin-Helmholtz 不穩定性）。隨著蒸汽流速的增加，這些波浪的振幅會迅速增長。當波浪的高度增長至足以接觸到管路頂部，完全封閉管路截面時，便會形成一個實體的「水段」（Water Slug），將部分高溫蒸汽包覆或隔離於兩個水段之間，形成一個封閉的蒸汽氣泡（Steam Pocket）⁷。

接著，被水段包圍的蒸汽氣泡會與周圍的次冷水（Subcooled Water）發生極為劇烈的熱交換。由於蒸汽的潛熱被次冷水迅速吸收，蒸汽會在幾毫秒的瞬間凝結成液態水。在相變過程中，水由氣態轉為液態的體積會急遽縮小約 1600 倍，這導致原本被蒸汽佔據的空間瞬間形成一個極低壓的局部真空區域⁷。

最後，在管路兩端正常系統高壓與該局部真空區域之間形成了極端巨大的壓力梯度。在此壓力差的強烈驅動下，兩側的冷凝水段會以極高的加速度被吸入並衝向該真空區域。當兩股高速移動的固態水柱在真空中心發生猛烈碰撞時，其龐大的動能瞬間轉化為壓力能，產生高達 130 巴（Bar）以上、持續時間僅約 2 毫秒的極端壓力突波⁹。

根據核能與熱力學界的多相流模型研究，CIWH 的發生通常需要同時滿足多項嚴苛條件。美國能源部（DOE）與核能管制委員會（NRC）的研究指出，誘發氣泡崩塌型水錘的條件包括：管路必須趨近水平以允許水氣分層；冷凝水的次冷度（Subcooling）必須大於 20°C 以提供足夠的冷凝潛力；管路的長徑比（L/D）必須大於 24；流體速度必須夠低使得管路未被液體完全充滿（即福祿數 Froude Number 小於 1）；周圍必須存在空隙（Void）；以及系統壓力必須大於 10 大氣壓以提供足夠的水段加速驅動力¹⁷。一旦這些條件同時具備，爆發的 CIWH 所產生的動能極高，其破壞力遠超常規流體設計的容許範圍。

三、CCPP 系統中蒸汽錘之關鍵觸發機制

在 CCPP 的實際運行環境中，蒸汽錘並非無端發生，而是往往由特定的系統操作變更、設備故障或非預期的暫態事件所觸發。以下詳細探討幾種最常見的觸發機制。

3.1 汽輪機跳脫與主停止閥急關 (Turbine Trip and TSV Closure)

汽輪機跳脫是 CCPP 運行中最嚴峻的系統暫態之一。當發生電網解聯、發電機故障、潤滑油壓喪失或轉子震動過高等緊急情況時，汽輪機保護系統（Turbine Protection System）必須介入，以防止轉子發生毀滅性的超速（Overspeed）破壞²¹。在此過程中，安裝於主蒸汽管路末端的汽輪機緊急停止閥（Turbine Stop Valve, TSV）與控制閥（Control Valve）會由液壓執行機構釋放高能彈簧，在極短的時間內（通常小於 0.15 秒至 0.5 秒）完全關閉，瞬間切斷通往高壓（HP）汽輪機的蒸汽流⁵。

這種瞬間切斷龐大蒸汽質量流（Mass Flow）的動作，直接剝奪了蒸汽的流動慣性，迫使數百噸的高速蒸汽在閥門前硬生生停滯。動能的瞬間轉換在 TSV 上游引發了強烈的初始壓縮波，並隨之啟動了前文所述的波形陡峭化過程²⁵。壓力波在主蒸汽管網中向 HRSG 方向高速回彈，並在沿途的彎頭、三通與分歧管處產生強烈的流固耦合震盪。若此時汽輪機旁通系統（Turbine Bypass System, TBS）未能及時開啟以宣洩壓力，主蒸汽管路系統將承受遠超設計基準的動態過載。

3.2 泵浦切換與給水瞬態擾動 (Pump Switching and Feedwater Transients)

雖然給水泵（Feedwater Pump）處理的是液態水，但其運行狀態的突變卻是誘發主蒸汽系統蒸汽錘的隱蔽卻常見的原因。在 CCPP 的日常運行中，為了維持設備的妥善率或應對負載變化，操作人員需要定期進行備用給水泵的切換（Pump Switching），或系統可能遭遇運行中泵浦的突然跳脫²⁷。

當高壓給水泵啟動或停止時，給水管路中會產生液相水錘震盪。這種水力擾動會迅速傳遞至 HRSG 的省煤器（Economizer）與高壓汽包（HP Drum）中³¹。壓力與流量的急遽波動會嚴重干擾汽包內部的熱力學平衡，導致汽包水位發生劇烈的「虛假水位」（Shrink and Swell）現象。若汽包水位瞬間飆高，超越了汽水分離器（Moisture Separators）的處理極限，大量的飽和爐水便會被蒸汽攜帶（Carryover）進入過熱器（Superheater）及後續的主蒸汽管路中³²。

這些被攜帶進入主蒸汽管路的液態水，不僅會導致管路局部溫度驟降引發熱衝擊（Thermal Shock），更為後續的蒸汽流動提供了現成的冷凝水段來源。當後續的高速蒸汽衝擊這些積聚的爐水時，便極易引發前述的動能撞擊或 CIWH 效應，使得液相系統的擾動最終跨越相界，演變為氣相系統的毀滅性蒸汽錘³⁰。

3.3 閥門操作不當與暖管缺失

在 CCPP 的冷態啟動（Cold Start-up）或維護後的系統復歸過程中，人為的閥門操作不當是引發蒸汽錘的最直接原因。當主蒸汽管路處於冷態時，管壁溫度遠低於蒸汽的飽和溫度。若操作人員貪圖快速，直接開啟大口徑的主蒸汽隔離閥（MSIV），大量的高溫蒸汽會瞬間湧入冷管路中³⁵。

蒸汽接觸到冰冷的金屬管壁後，會以極高的速率凝結成水，導致管路內部壓力急降，進一步將後方更多的蒸汽以更高的速度吸入管路中。這種失控的冷凝過程會在管路低點迅速累積大量的冷凝水，並在蒸汽的高速推動下形成破壞性的水段，重擊下游的閉鎖閥門或管路彎頭。此種由暖管不當引發的蒸汽錘，往往伴隨著震耳欲聾的金屬敲擊聲與管路的劇烈震動，是電廠操作中最需極力避免的危險行為³⁷。

四、瞬態流體控制方程式與數值模擬方法

為準確預測蒸汽錘發生時的壓力波峰值、波形演化特徵以及管路系統在空間與時間域上的受力分佈，現代工程界與學術界發展了多種先進的數值模擬技術。這些技術基於計算流體力學與數值分析理論，主要可歸納為一維系統級模擬（1D Simulation）與三維計算流體力學（3D CFD）兩大類。

4.1 一維特徵線法 (1D Method of Characteristics, MOC)

一維特徵線法（MOC）是迄今為止在解決管路瞬態流體動力學（Hydraulic Transients）問題上，最為成熟且被廣泛驗證的數值方法⁴⁰。該方法的核心數學思想在於，透過特定的數學座標轉換，將描述流體運動的複雜雙曲型偏微分方程式（Hyperbolic Partial Differential Equations, PDEs）降階並轉換為沿著特定特徵線（Characteristic Lines）傳播的常微分方程式（ODEs），進而在離散的空間-時間網格上進行數值積分求解。

描述一維可壓縮瞬態流動（如蒸汽錘）的基礎控制方程式包含質量守恆、動量守恆與能量守恆。假設流體為一維流動，忽略徑向變化，其連續性方程式（Continuity Equation）可表示為：

∂ρ/∂t + V*∂ρ/∂x} + ρ*∂V/∂x = 0

動量方程式（Momentum Equation）考量了流體加速度、壓力梯度與管壁摩擦力，表示為：

∂V/∂t} + V*∂V/∂x + 1/ρ*∂P/∂x + fV|V|/2D = 0

其中，P 為靜壓力，V 為流體速度，ρ 為流體密度，f 為達西摩擦係數，D 為管路內徑，x 為軸向距離，t 為時間¹¹。

透過數學推導，這兩組偏微分方程式可以轉化為沿著正向特徵線（C⁺）與負向特徵線（C^–）的相容方程式。壓力波信號即是沿著這些特徵線以波速 a 相對流體速度 V 傳遞（即傳遞速度為V ± a）⁴⁰。

為確保數值求解的穩定性，MOC 的時間步長Δt 與空間網格大小Δx 必須嚴格遵守庫朗-弗里德里希斯-列維條件（Courant-Friedrichs-Lewy condition, CFL condition）：

Δt ≦ Δx/(|V_max|+a)

這確保了物理信號的傳遞速度不會超過數值網格的計算速度⁴¹。

目前業界主流的管路瞬態分析軟體，如 AFT xStream、Bentley HAMMER、PIPENET 瞬態模組，以及核能領域廣泛使用的 RELAP5 熱水力系統程式，皆是基於 MOC 或其改良演算法構建而成⁴⁰。

數值模擬方法	數學基礎與控制方程式	核心優勢	主要應用侷限	適用工程場景
一維特徵線法 (1D MOC)	雙曲型 PDEs 降階為 ODEs 質量、動量守恆方程式	計算效率極高，數值穩定性佳，能精確追蹤長距離管網中的壓力波傳播與反射。	無法解析管件內部三維流場與次網格尺度的局部渦流，對複雜相變依賴經驗公式。	大型管網壓力極值估算、生成動態不平衡力時程以供應力分析使用。
一維有限體積法 (1D FVM)	Godunov 演算法、控制體積積分	具備嚴格的通量守恆特性，特別適合處理波速隨時間變化或含氣體釋放的瞬態問題。	採用高階格式時可能引入數值擴散（Numerical Diffusion），平滑化波形邊界。	複雜非穩態摩擦模型分析、具備明顯衝擊波斷層的氣相瞬態計算。
三維計算流體力學 (3D CFD)	3D Navier-Stokes 方程式 VOF 多相流、Lee 相變模型	空間解析度極高，能細緻呈現局部流場、氣泡生長與崩塌機制、以及流體撞擊壁面細節。	計算成本極其高昂，需龐大計算資源，難以針對大型全廠管網進行長時間模擬。	閥門內部流場解析、特定彎頭受力失效分析、CIWH 局部微觀機制探討。

一維模型的演進與有限體積法 (FVM)： 儘管 MOC 應用廣泛，但在處理極端陡峭的衝擊波或波速劇烈變化的流場時，傳統 MOC 可能面臨插值誤差。近年來，基於 Godunov 演算法的一維有限體積法（Finite Volume Method, FVM）逐漸受到重視。FVM 透過將控制方程式轉化為控制體積上的積分形式，能更嚴格地確保質量與動量通量的守恆，在處理複雜的波前不連續性問題時展現出優越的精確度⁴⁶。

4.2 三維計算流體力學 (3D CFD) 與多相流建模

當需要深入解析 CIWH 發生時氣泡如何崩塌，或是探討高流速水段撞擊特定管件（如盲法蘭或急彎）時的具體應力分佈與渦流現象，一維模型便顯得力有未逮。此時，三維計算流體力學（3D CFD）技術（如 ANSYS Fluent、OpenFOAM）便成為不可或缺的分析工具⁴⁷。

3D CFD 模型建立在求解完整的三維 Navier-Stokes 方程式之上，並結合先進的亂流模型（如 k – ω SST 模型）來捕捉流場中的細微擾動。針對蒸汽錘中的多相流現象，CFD 通常採用流體體積法（Volume of Fluid, VOF）或歐拉-歐拉（Euler-Euler）模型來追蹤氣相與液相的動態交界面⁴⁷。

在模擬蒸汽接觸冷凝水所引發的相變時，引入相變模型是關鍵。例如，Lee 相變模型（Lee Model）基於動力學原理，透過計算質量傳遞項（Mass Transfer）來量化蒸汽相與液相間的蒸發與冷凝速率。其氣相傳輸方程式可表達為：

∇・(ρ_v V_v) = ^・m_evap –^・m_cond

這種微觀尺度的建模，使 CFD 能夠重現氣泡在毫秒級時間內體積急遽縮小並產生局部真空的物理過程⁴⁷。在江蘇某熱電廠的管路爆裂事故模擬中，CFD 成功地可視化了冷凝水在彎頭處如何將蒸汽流速壓縮加速至 50 m/s，並清晰呈現了流體撞擊管壁所引發的極端壓力雲圖與紊流擾動，為事故鑑識提供了無可替代的微觀證據⁴⁷。

4.3 1D-3D 耦合模擬技術 (1D-3D Coupled Simulation)

鑑於 1D MOC 的高效性與 3D CFD 的高解析度各自具備無可取代的優勢與侷限，現代瞬態模擬逐漸朝向「1D-3D 耦合模擬」發展。在這種架構下，工程師使用 1D MOC 模擬整個 CCPP 廠區廣闊的管網系統，精確計算壓力波在數百公尺管路中的傳遞與反射；同時，將 1D 模擬在特定關鍵節點（如複雜閥門、疑似發生水錘的彎頭處）得出的壓力、速度及密度數據作為動態邊界條件，無縫傳遞給局部的 3D CFD 模型進行深度解析⁵¹。此種耦合方法大幅降低了整體計算成本，同時確保了局部失效分析的物理真實性，是未來電廠安全分析的發展趨勢。

五、動態管路應力分析與流固耦合 (FSI) 評估

流體力學模擬所計算出的瞬態壓力時程數據，必須進一步轉化為管路結構的機械應力與位移響應，以評估系統的結構完整性，此過程稱為流固耦合（Fluid-Structure Interaction, FSI）分析⁵²。在 CCPP 工程實務中，這涉及將熱水力學軟體與結構應力分析軟體的深度整合。

5.1 不平衡力生成與動態負載因子 (DLF)

當瞬態壓力波通過管路的幾何轉折處（例如兩個彎頭之間的一段直管，稱為 Elbow Pair）時，由於壓力波到達兩端彎頭存在時間差，會在該管段軸向上產生不平衡的推力（Unbalanced Force）。其計算公式通常表示為 F = ΔP * A，其中 A 為管路截面積。

在靜態等效分析中，為了簡化計算，規範（如 ASME B31.1 Appendix II）允許工程師使用動態負載因子（Dynamic Load Factor, DLF）來放大靜態推力，以涵蓋動態效應。通常保守取 DLF = 2.0 ⁵⁶。然而，對於複雜的蒸汽錘現象，波形的頻率可能激發管路的共振，簡單的 DLF 往往無法準確反映真實的動態響應。因此，進行詳盡的「時間歷程分析」（Time-History Analysis）是確保安全的必要手段。

5.2 時間歷程分析與 CAESAR II 應用

時間歷程分析是一種高階的動態應力分析方法，它將 1D 瞬態模擬（如 PIPENET 或 AFT Impulse）所生成的每一組彎頭不平衡力隨時間變化的數據（Force-Time Spectra），直接輸入至管路應力分析軟體（如 Intergraph CAESAR II 或 Bentley AutoPIPE）中進行逐步積分運算³。

在建立 CAESAR II 動態模型時，工程師必須對靜態模型進行嚴格修改以捕捉精確的動態特徵：

節點分佈（Nodal Distribution）： 為了準確計算管網的高階自然頻率（Natural Frequencies）與振型（Mode Shapes），網格劃分必須足夠細密。業界標準要求一般管段的節點間距不得超過 10 倍公稱管徑（10D），而靠近錨固點（Anchors）的區域則需縮小至 5D 內³。
控制參數設定： 必須設定合理的截止頻率（Cut-off Frequency，通常設為 100 Hz 至 200 Hz），確保涵蓋了系統主要的激發能量。同時，積分時間步長（Time Step）必須夠短，通常設定為對應最高頻率週期的十分之一（例如對於 200 Hz，時間步長需設為5 毫秒），以確保數值求解的收斂性與精確度³。
邊界條件限制： 在動態分析中，非線性的支撐結構（如允許單向提起的 Lift-off supports 或有間隙的導向架）通常會被線性化或給定具體的剛度值，以避免數值運算發散³。

5.3 ASME B31.1 動力管線規範之應力評估

分析得出的位移、支撐反力與管路應力，必須與美國機械工程師學會（ASME）B31.1 動力管線規範（Power Piping Code）中的容許應力限制進行比對⁵⁶。在 ASME B31.1 中，蒸汽錘被歸類為「偶發負載」（Occasional Loads）。規範要求，由內部壓力、重力等恆載（Sustained Loads）加上蒸汽錘動態負載所產生的縱向應力總和，不得超過材料在該溫度下容許應力（S_h）的 1.15 倍或 1.2 倍（取決於瞬態事件發生的頻率與持續時間）。

此外，工程師必須審查設備管口（Equipment Nozzles，如汽輪機蒸汽入口或 HRSG 蒸汽出口）的受力，確保其不超過製造商（如 NEMA SM 23 標準）所規定的極限值。若動態應力或管口負載超標，則必須重新優化管路走向或增設動態支撐設備³。

六、蒸汽錘之破壞性影響與重大歷史事故案例分析

蒸汽錘的破壞力來自於其極高的壓力變化率、短促的衝擊時間以及龐大的流體動能轉化。當壓力波或實體的冷凝水段撞擊管路轉折處、盲法蘭或閥門時，會引發多種嚴重的結構損壞機制⁹。

6.1 結構破壞機制

不平衡力引起的管路甩動 (Pipe Whip)： 強大的瞬態壓力波在彎頭處產生的不平衡力，會對管路施加巨大的彎矩與剪力。若支撐結構（如吊架、剛性支柱）設計強度不足，管路會發生劇烈的橫向或縱向位移，猶如鞭子般甩動，扯斷相連的儀表管線與管架¹⁰。
法蘭洩漏與螺栓塑性拉伸 (Bolt Elongation)： CIWH 產生的極端過壓通常遠超法蘭連接的額定壓力。瞬間的高壓會將連接法蘭的螺栓拉伸至超越其彈性極限，導致發生永久性的塑性變形。螺栓的鬆弛破壞了墊片（Gaskets）的密封壓力，使得高溫高壓的蒸汽猛烈外洩，對周遭人員構成致命的燙傷威脅⁷。
設備噴嘴超載與內部機件受損： 與汽輪機或 HRSG 緊密相連的管路，若將巨大的動態震動毫無保留地傳遞至設備本體，將導致機殼變形。對於汽輪機而言，這會改變定子與高速旋轉的轉子之間的精密間隙，引發嚴重的偏心摩擦、葉片斷裂或軸承損毀³。
長期疲勞破壞： 某些形式的水錘（如冷凝回水管路中常見的 Chugging 現象）雖然單次衝擊力較小，不致瞬間撐破管路，但其高頻的微小衝擊會引起管路持續共振。長年累月下來，會在管路的應力集中處（如焊道熱影響區、三通接頭）引發微觀裂紋，最終導致疲勞破裂（Fatigue Failure）⁶³。

6.2 重大歷史事故案例敘事分析

全球電力與石化工業史上，因蒸汽錘及 CIWH 所引發的致命事故屢見不鮮。深入剖析這些案例的熱力學失誤與人為疏失，對於 CCPP 的安全運行具有深刻的警示意義。

美國布魯克黑文國家實驗室 (Brookhaven National Lab, 1986) – 盲目排水的致命陷阱： 1986 年 10 月，該實驗室的維修人員正在執行一條新建蒸汽管線的啟動任務。由於啟動程序規劃不當，且安裝的蒸汽祛水器（Steam Trap）排放容量被嚴重低估，導致在加壓的管線中積聚了大量的次冷冷凝水。當工作人員察覺異常，試圖打開手動排放閥強制排除積水時，系統壓力的瞬間下降導致積水發生劇烈的閃蒸（Flashing），打破了氣液平衡，瞬間觸發了災難性的 CIWH。猛烈的衝擊波摧毀了管路結構，高溫蒸汽噴發導致現場四名工人受傷，其中兩名不幸當場喪生⁸。此事件血淋淋地證明：在系統帶壓的情況下，盲目手動排氣排水是引發相變水錘的致命操作。
紐約聯合愛迪生公司 (Con Edison) 的城市蒸汽災難 (1989 & 2007)： 聯合愛迪生公司在紐約市營運著龐大的地下蒸汽供應網。1989 年在 Gramercy Park，維修工人在系統停機短短 8 小時後，準備重新引入 185 psig 的高壓蒸汽。他們致命地忽略了先排空管內積水的步驟，直接使用加長扳手開啟了 20 吋的主蒸汽閥。高溫蒸汽撞擊積水，引發的水錘直接將一個巨型膨脹接頭炸裂，爆炸造成兩名工人與一名無辜路人死亡⁸。更具代表性的是 2007 年的 Lexington 大道事故。連日的暴雨導致大量冷水積聚在深埋地下的蒸汽主幹道周圍。管壁被外部積水冷卻，導致管內蒸汽大量凝結。事後的事故調查報告指出，該管段的兩個蒸汽祛水器早在數月前，就被外部承包商為修補法蘭洩漏所注入的環氧樹脂（Epoxy）意外堵塞而失效。儘管安全巡檢人員在事發前曾巡視且未發現明顯的蒸汽外洩（因為冷凝水被困在管內），但管內早已滿足發生 CIWH 的所有物理條件。最終，水錘衝擊波炸開了柏油路面，形成巨大坑洞，造成紐約市區嚴重的交通癱瘓與財產損失⁶⁵。此案例深刻揭示了「外部環境變異」與「設備維護不當（祛水器失效）」相互交織所產生的毀滅性連鎖效應。
洛斯阿拉莫斯國家實驗室 (LANL, 2005) – 「微開閥門」迷思的破滅： 2005 年 9 月，LANL 的管線裝配工在完成地下人孔內的蒸汽閥門與膨脹接頭維護後，準備恢復系統供汽。他們並未採用針對性的排空 SOP，而是使用一般的啟動程序。在盲法蘭（Blind Flange）後方的管段中，早已因停機而積聚了冷凝水。工人誤以為只要「極度緩慢」地開啟最後一個蒸汽隔離閥（cracked open）就能安全地引入蒸汽。然而，當微量的蒸汽穿過狹窄的閥芯進入充滿冷凝水的低壓管段時，高流速蒸汽瞬間在冷水表面冷凝並坍塌，引發強烈的水錘。工人們聽到管內傳出駭人的撞擊聲後迅速撤離，隨後盲法蘭被徹底粉碎，340°F 的高溫蒸汽連續噴發了 5 分鐘。幸運的是無人傷亡，但此事件徹底打破了業界長期存在的危險迷思：只要管內存在未排空的冷凝水，單靠「緩慢開閥」是絕對無法阻止 CIWH 發生的⁶⁷。
Surry 核電廠管路破裂事故 (1986)： 在美國維吉尼亞州的 Surry 核能電廠，2 號機組於滿載運行期間，因閥門重新組裝錯誤，導致連接蒸汽發生器與汽輪機之間的閥門意外瞬間關閉。這引發了猛烈的蒸汽錘效應，強大的壓力波逆向傳遞，造成管路系統劇烈震動，並最終導致給水管線薄弱處破裂。此事件促使美國核能管制委員會（NRC）發布多項通告，強調必須在設計基礎中納入蒸汽錘與水錘的動態負載考量⁶⁸。

七、系統硬體設計與工程減緩對策

面對蒸汽錘強大的物理破壞力，CCPP 的工程設計必須摒棄僥倖心理，從源頭的管路硬體設計、冷凝水管理，到系統保護裝置的配置進行全面性的防護與優化。防護的最高指導原則是：「確保管線在任何運行狀態下皆不積水，並能安全吸收不可避免的動態衝擊」。

7.1 管路斜度設計與冷凝水排放基礎設施

硬體設計的根本在於利用重力與流體力學特性，持續且有效地排除冷凝水。

合理的管路斜度 (Piping Pitch)： 主蒸汽管線的設計絕不能是完全水平的。規範強烈建議管線應順著蒸汽流動的方向，保持至少 1:40 的向下斜度。這能促使冷凝水自然流向排放點，防止水平管段因長年熱脹冷縮產生的下垂（Sagging）而形成隱蔽的積水坑¹³。此外，系統佈局應極力避免設置非重力排水的垂直提升管（Vertical Risers）；若受限於廠房空間不可避免，則必須在立管底部配置下沉式迴路水封（Drop-down loop seal），以緩衝並消散水段被蒸汽加速向上推擠時的衝擊力¹⁶。
滴水腳 (Drip Legs) 的精確佈局與尺寸： 滴水腳是捕捉冷凝水的第一道防線。其設置位置必須涵蓋所有管路低點、自然排水點、控制閥與隔離閥的上游、膨脹接頭前方、以及長直管線每隔約 300 英尺（約 90 公尺）的區間⁶。滴水腳的幾何尺寸對其捕捉水段的能力至關重要。根據工程標準，對於公稱直徑小於 4 吋的管線，滴水腳的直徑必須與主管道完全相同（Full size）；對於直徑大於 4 吋的主管線，滴水腳的直徑應至少為主管道直徑的一半，且絕對不得小於 4 吋。深度也必須充足（通常要求至少 28 吋），以提供足夠的靜水壓（Static Head）將冷凝水推過祛水器，同時防止高速蒸汽直接掠過滴水腳而不掉落水分⁶。
蒸汽祛水器 (Steam Traps) 的嚴格選型： 祛水器必須能承受蒸汽錘的機械衝擊而不損壞。倒桶式祛水器（Inverted Bucket Trap）因其堅固的機械構造、抗水錘衝擊能力強，且能有效處理管內污垢，被強烈推薦應用於主蒸汽管路。在計算祛水器的排放容量時，工程師不能僅依據穩態運行時的散熱冷凝量，必須針對系統冷態啟動階段的巨大冷凝負荷，應用 2:1 甚至 3:1 的安全係數進行放大選型⁷²。此外，在多個祛水器排入共用回收集管（Condensate Header）時，接入點必須位於集管的「頂部」，以避免熱衝擊與冷凝水逆流³⁸。

7.2 汽輪機旁通系統 (Turbine Bypass System, TBS) 的動態卸載

在 CCPP 中，汽輪機跳脫引發的閥門急關是導致純氣相蒸汽錘的主因。此時，汽輪機旁通系統（TBS） 扮演著泄壓與穩定熱力學平衡的關鍵保護角色⁷³。

動態容量與壓力卸載： 現代 CCPP 通常配備高達 100% 蒸汽產生量（MCR）的旁通系統。當 TSV 瞬間關閉時，旁通控制閥會與之同步作動（通常在短短數秒內全開），將 HRSG 持續產生的高溫高壓蒸汽直接繞過汽輪機。蒸汽在旁通閥內部經歷劇烈的節流降壓，並透過噴注減溫水（Desuperheating Spray Water）降溫後，安全地排入主冷凝器（Main Condenser）⁷⁴。這項機制有效地將原本會衝擊主蒸汽管路的巨大流體動能引導至旁通迴路耗散，大幅削弱了停滯衝擊波的振幅，防止了 HRSG 的超壓與安全閥的頻繁起跳。
維持熱態與防止熱衝擊： 更重要的是，TBS 允許 HRSG 在汽輪機停機期間維持熱態運行（Hot Standby）。這意味著主蒸汽管路能夠持續保持在高溫狀態，避免了管壁冷卻。當汽輪機重新啟動時，管路因不存在顯著的溫差，幾乎不會產生冷凝水，從根本上消除了重啟時爆發 CIWH 的風險⁷⁴。

7.3 動態管路支撐與液壓防震器 (Snubbers) 配置

儘管具備了完善的旁通與排水設計，CCPP 在經歷地震、安全閥起跳或閥門急關時，仍會產生無法完全消除的瞬態不平衡力。因此，管路支撐系統必須具備動態吸能與鎖死的雙重能力。

防震器 (Snubbers) 的應用： 在主蒸汽管路、冷再熱與熱再熱管路（Cold/Hot Reheat Lines）的關鍵幾何轉折處，必須戰略性地配置液壓或機械防震器。這些精密裝置的特性在於：在電廠日常的緩慢熱膨脹或收縮過程中，它們允許管路自由滑動以釋放熱應力；然而，一旦遭遇蒸汽錘引發的瞬態高加速度移動，防震器內部機構會在一瞬間「鎖死」（Lock-up），變得極度剛硬，將強大的動態不平衡力直接傳遞並分散至堅固的廠房鋼結構上，從而保護脆弱的管網焊道與昂貴的設備噴嘴免受撕裂破壞⁶⁴。
高黏滯阻尼器 (Viscous Dampers)： 作為防震器的補充，高黏滯阻尼器具備高度的頻率依賴（Frequency-dependent）動態剛度特性。它們不僅能應對突發的單次巨大衝擊，還能持續吸收與耗散管路中由流體流動或微小蒸汽錘（如 Chugging）所引發的高頻持續性震動，顯著延長管路的疲勞壽命（Fatigue Life）⁷⁷。

八、標準作業程序 (SOP) 與系統暖管排水策略

硬體設施的完善必須配合操作軟體——即嚴格的標準作業程序（SOP）的確實執行，才能構築防範蒸汽錘的最後一道防線。絕大多數的 CIWH 事故皆起因於人為操作違反了熱力學法則³⁷。

8.1 暖管閥 (Warm-up Valves) 的強制應用

如前文 LANL 事故所述，依賴「微開大閥」來控制蒸汽流量是極度危險且不可控的。工程標準強制要求，對於口徑大於 2 吋的主蒸汽隔離閥，絕對禁止在管路處於冷態時直接開啟主閥進行暖管。系統必須在主隔離閥旁並聯安裝一組小口徑的「暖管閥」（Bypass Warm-up Valve）³⁶。在啟動初期，操作員應保持主閥完全關閉，僅透過緩慢開啟小口徑的暖管閥，將微量且受控的蒸汽平穩地引入冷管路中。這使得管壁能以和緩的速率吸收熱量，控制冷凝水的生成速度在排水系統的處理能力範圍內，避免形成巨大水段。

8.2 監督暖管程序 (Supervised Warm-up) 的落實

蒸汽主幹道的暖管程序通常分為自動（Automatic）與監督（Supervised）兩種。對於 CCPP 中動輒數百公尺的大管徑主蒸汽管路，嚴格執行「監督暖管程序」是防範 CIWH 的不二法門⁷²。

大氣自由排放 (Free Blow to Atmosphere)： 在首次引入蒸汽前，操作人員必須將系統中所有滴水腳底部的旁通手動排水閥（Drip Valves / Blowdown Valves）完全打開，使其直接通向大氣或無壓的收集系統。
低壓排水原則： 在暖管的初始階段，管路內會瞬間產生極大量的冷凝水。此時系統壓力必須維持在極低狀態，讓這些冷凝水在無壓狀態下順暢排空。絕對不可在系統已經建立高壓的情況下，才派人去手動開啟排水閥。如同 Brookhaven 事故的教訓，帶壓排水極易導致管內壓力驟降，引發未排空熱水的劇烈閃蒸與後續的氣泡崩塌水錘⁸。
平穩交接： 唯有當現場操作人員確認（或透過紅外線溫度槍確認管壁溫度已達飽和溫度），所有的手動排水閥已不再排出大量液態水，而是噴出純淨的蒸汽時，方可逐一關閉手動排放閥。此後，系統的排水任務才正式交接給自動運行的蒸汽祛水器，隨後才能緩慢提升系統壓力與流量至正常運行狀態⁸²。

8.3 嚴格的巡檢與維護文化

管理階層必須建立深厚的防護文化，將水錘視為「絕不妥協的系統異常」，而非「管路運行的正常噪音」。

若在運行中聽到管路傳出金屬敲擊聲或劇烈震動，操作員應立即切斷蒸汽供應，並重新執行排空程序，嚴禁強行繼續加壓⁸³。
必須定期對蒸汽祛水器進行超音波或熱影像檢測，確保其未發生堵塞或連續洩漏。失效的祛水器不僅浪費能源，更會將高壓蒸汽灌入冷凝水回收系統，引發熱衝擊水錘³⁰。

九、結論

燃氣複循環電廠 (CCPP) 主蒸汽管路中所遭遇的「蒸汽錘」現象，絕非單純的機械震動，而是一個深度融合了複雜可壓縮流體力學、極端熱力學相變以及非線性結構動力學的破壞性瞬態過程。本研究透過嚴謹的物理機制推導、數值模擬方法的比較，以及歷史重大事故的深度剖析，歸納出以下關鍵學術結論與工程實務建議：

理論分析的典範轉移： 由於高溫高壓蒸汽具備高度的可壓縮性，當閥門急關產生壓力波時，波群在長距離管路中傳遞必然會發生「波形陡峭化」（Wave Steepening）效應，最終演變為波前極窄的衝擊波。傳統基於不可壓縮液體理論的 Joukowsky 方程式或 Goodling 線性估算方法，無法捕捉此一物理現象，從而嚴重低估了管路彎頭處承受的動態不平衡力。現代 CCPP 的管網設計，必須全面導入基於一維特徵線法（MOC）的瞬態熱水力模擬軟體（如 PIPENET、AFT xStream）來進行準確的動態負載邊界條件定義。
相變水錘的毀滅性本質： 在所有瞬態現象中，由操作不當引發的「冷凝誘發水錘」（CIWH）具備最高的毀滅潛力。高溫蒸汽與低溫次冷水的交匯，會在毫秒級的瞬間引發氣泡崩塌與局部真空，驅動冷凝水段以極高加速度對撞，產生逾百巴的超高壓衝擊。防範 CIWH 沒有折衷方案，唯一的物理法則即是「絕對禁止高壓蒸汽與未排空的積水接觸」。
數值模擬的多維度整合： 在評估管路系統響應時，一維特徵線法（1D MOC）在計算全系統長時間波傳遞及生成管架動態負載上具備極高的運算效率；而三維計算流體力學（3D CFD）結合 VOF 與 Lee 相變模型，則能精準還原閥門瞬動流場、水段生成及局部微觀氣泡崩塌的動態細節。未來的先進安全分析，應將 1D 系統模擬與 3D 局部流場解析進行流固耦合（1D-3D FSI），以確保系統設計完全吻合 ASME B31.1 動力管線規範之嚴格要求。
工程設計與操作程序的不可分割性： 防範蒸汽錘的破壞，不能單方面依賴防震器（Snubbers）等被動的管路支撐結構來硬抗衝擊，必須從源頭的熱力學設計著手。這包括嚴格遵守 1:40 的管路重力排水斜度、科學配置足夠尺寸的滴水腳與倒桶式祛水器，以及建置具備全容量動態卸載能力的汽輪機旁通系統（TBS）。更為核心的是，電廠必須以最高安全層級落實標準作業程序（SOP），在冷態啟動時強制使用小口徑暖管閥，嚴格執行低壓狀態下的監督大氣排水。

綜上所述，蒸汽錘雖是 CCPP 在追求靈活調度與頻繁啟停過程中無法完全根除的物理挑戰，但只要工程界能透徹理解其熱力學與流體動力學本質，並將精確的瞬態數值模擬、保守且具冗餘度的管路支撐設計，與毫不妥協的啟停機標準作業程序緊密結合，便能將此極端瞬態現象的破壞力完全箝制於系統的安全裕度之內，確保現代發電設施的高效、穩定與長治久安。
