探討導入 ASME B31J 於燃氣輪機老舊高能彎頭銲接之管線重新評估與冷作彎管替代改善方案 (Re-evaluation of Aged High-Energy Piping Elbow Welds in Gas Turbines: Implementation of ASME B31J and Cold-Bent Pipe Substitution Alternatives)

/ Uncategorized / 作者:

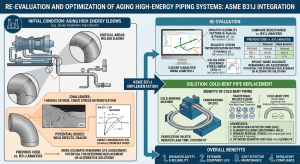

摘要

隨著全球能源轉型與再生能源併網比例的快速攀升，燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）與熱回收蒸汽產生器（Heat Recovery Steam Generator, HRSG）在現代電網中扮演著至關重要的負載調節與備用容量角色。這類機組頻繁的起停與快速升降載（Cycling Duty），使其內部的高能管線系統（High Energy Piping, HEP）長期承受極端的高溫、高壓以及頻繁的熱機疲勞（Thermo-mechanical Fatigue）交變應力。為因應此嚴苛的運轉條件，發電產業界廣泛採用了 Grade 91（P91）等潛變強度強化鐵素體鋼（Creep-Strength Enhanced Ferritic Steels, CSEF）。然而，實務運轉經驗顯示，傳統管線系統中的銲接彎頭（Welded Elbows）極易在熱影響區（Heat-Affected Zone, HAZ）發生微觀組織退化，進而誘發具高度隱蔽性且破壞力極強的 Type IV 潛變開裂（Type IV Creep Cracking）。

為確保老舊高能管線在延壽期間的安全性與可靠性，傳統依賴於 ASME B31.1 或 B31.3 舊版附錄的應力分析規範已顯捉襟見肘，其過於簡化的應力增強因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k-factor）計算方式，無法精確反映複雜管系中的局部應力集中與塑性崩塌風險。因此，導入最新版 ASME B31J 規範，藉由方向性 SIF、精確的持續應力指數（Sustained Stress Index, SSI）及兩倍彈性斜率（Twice-Elastic-Slope）極限載荷分析，對老舊高能銲接彎頭進行系統性的重新評估，已成為管線工程界的必然趨勢。同時，為從冶金與流體力學的根本上消除銲縫所帶來的弱點，採用一體成型的冷作彎管（Cold-Bent Piping）並輔以完善的彎後熱處理（Post-Bend Heat Treatment, PBHT）作為替代改善方案，展現出極高的工程與經濟價值。本報告將以學術論文之深度，全面剖析高能管線的冶金失效機理、ASME B31J 的數值評估機制，以及冷作彎管技術與熱處理規範之深度整合。

一、 緒論與高能管線系統面臨之嚴峻挑戰

1.1 燃氣輪機管線之熱機疲勞與材料演進

燃氣輪機與複循環發電廠的設計核心在於提供高熱效率與極致的運轉靈活性。然而，這種靈活的運轉模式對電廠內的主蒸汽管線、再熱蒸汽管線及高壓給水系統造成了嚴峻的熱力學挑戰1。頻繁的熱瞬態（Thermal Transients）會在厚壁管件（如彎頭、三通及集管）內產生巨大的溫度梯度，進而誘發嚴重的熱應力。當這些熱應力與內部高壓蒸汽所產生的機械應力疊加，並在攝氏 500 度至 600 度的高溫環境下長期作用時，管線材料便會面臨潛變與疲勞交互作用（Creep-Fatigue Interaction）的深層次損害3。

為克服傳統低合金鋼（如 P11, P22）在超臨界或高溫環境下潛變強度的不足，產業界全面引入了 P91（9Cr-1Mo-0.2V-0.05Nb）合金鋼。P91 鋼的卓越潛變強度允許工程師將管壁厚度縮減近三分之二，組件重量減輕 60%，這不僅大幅降低了厚壁管件內的溫度梯度，更將熱疲勞壽命顯著提升了 10 至 12 倍1。然而，P91 鋼的優異機械性能高度依賴於其經由嚴格的沃斯田鐵化（Austenitizing）與回火（Tempering）熱處理所形成的精細回火麻田散鐵（Tempered Martensite）微觀組織，以及穩定分佈於晶界與次晶界上的碳氮化物析出相1。在管線預製與現場安裝過程中，彎頭與直管的連接必須依賴對接銲接（Butt Welding），而銲接過程中的熱循環會徹底破壞 P91 鋼的原始微觀組織，埋下了局部潛變開裂的致命隱患8。

1.2 應力分析規範的範式轉移：邁向 ASME B31J

在過去半個世紀中，管線應力分析工程師主要依賴 ASME B31 規範體系（特別是 B31.1 動力管線與 B31.3 製程管線）中的經驗公式來計算管件的應力增強因子（SIF）與柔性因子11。這些經驗公式最初由 A.R.C. Markl 於 1950 年代基於有限的室溫疲勞實驗推導而來。然而，隨著現代管線系統管徑的不斷擴大、徑厚比（D/T）的極端化，以及運轉溫度的提升，傳統規範的計算結果經常出現過度保守或預測失準的現象，無法精確區分不同受力方向（面內、面外、扭轉）上的應力集中效應14。

為解決此一技術瓶頸，美國機械工程師學會（ASME）歷經多年的實體疲勞測試與有限元素分析（FEA）研究，正式頒布了 ASME B31J 規範《金屬管線組件應力增強因子（i-Factors）、柔性因子（k-Factors）及其測定方法》。該規範建立了一套標準化的科學評估程序，重新定義了管線組件的疲勞與持續載荷能力17。自 2020 年版起，ASME B31.1 與 B31.3 已將 B31J 視為預設的強制要求或高度建議之替代方案，這標誌著管線應力分析正式邁入高精度與多維度評估的新紀元14。導入 B31J 針對老舊高能管線進行重新評估，能更真實地反映彎頭與銲縫處的局部應力狀態，為發電廠的延壽（Life Extension）與預防性維護決策提供堅實的學理依據。

二、 老舊 P91 銲接彎頭之多重失效機理深度剖析

在探討應力評估與替代方案之前，必須從材料科學與腐蝕工程的視角，深入理解高能管線銲接彎頭的失效機理。實務經驗指出，銲接接頭往往是整個管線系統的「阿基里斯腱」，其破壞模式具有高度的局部性、突發性與隱蔽性3。

2.1 微觀組織劣變與 Type IV 潛變開裂之冶金機制

對於 P91 鋼等潛變強度強化鐵素體鋼的銲接接頭而言，Type IV 潛變開裂是目前公認最具破壞性的失效模式。傳統的 Type I 或 Type II 開裂發生於銲道金屬或粗晶熱影響區（CGHAZ），而 Type IV 開裂則精確定位於緊鄰未受影響母材的細晶熱影響區（Fine-Grained HAZ, FGHAZ）與不完全相變區（Intercritical HAZ, ICHAZ）1。

銲接過程中的熱輸入會在距離熔合線特定距離處產生強烈的熱梯度。在 FGHAZ 區域，其峰值溫度約落在 900°C 至 1100°C 之間。此溫度略高於 P91 鋼的AC3 相變溫度，足以使原始的回火麻田散鐵完全逆相變為沃斯田鐵（Austenite），但由於熱循環時間極短，晶粒無法獲得足夠的能量進行粗化，冷卻後便形成極為細小的晶粒網絡10。從冶金強化的角度來看，此溫度會導致原本穩定釘扎在晶界上、提供阻礙差排滑移作用的M23C6 碳化物大量溶解；而殘留未溶解的碳化物粒子則會在隨後的銲後熱處理（PWHT）或高溫服役過程中發生異常快速的粗化10。

更為致命的是析出物化學成分的重分配。富含鈮（Nb）與釩（V）的 MX 碳氮化物原本是 P91 鋼在 600°C 左右維持潛變強度的核心支柱。但在銲接熱循環下，隨著含鉻（Cr）的M23C6 粒子溶解，釋放出的游離鉻元素被殘留的 MX 粒子大量吸收。在後續的高溫潛變服役期間，這種富鉻的 MX 粒子的成長速率轉由鉻元素的體積擴散所控制（擴散速率遠大於釩元素），導致其尺寸急遽膨脹11。隨著 MX 粒子與 M23C6的快速粗化（聚集尺寸甚至可接近 3.4μm），它們逐漸喪失了與周圍麻田散鐵基體間的共格性（Coherency），徹底失去了 Zener 釘扎效應（Zener Pinning Effect）與對差排的阻礙能力，同時 Laves 相的形成與粗化亦加速了基體強度的流失11。

在 ICHAZ 區域，峰值溫度介於AC1 與 AC3之間，微觀組織處於兩相共存狀態。該區域的M23C6 碳化物呈現出極為嚴重的球化現象（Spheroidization），且麻田散鐵板條（Martensite Laths）會分解退化為塊狀鐵素體（Blocky Ferrite），導致局部的極端熱軟化（Thermal Softening）11。由於 FGHAZ 與 ICHAZ 的潛變強度遠低於相鄰的母材與銲道金屬，形成了一個力學上的「冶金缺口」（Metallurgical Notch）8。當管線承受由熱膨脹或內壓引起的巨觀彎矩與軸向應力時，巨量的局部潛變變形（Localized Creep Deformation）會被強行集中於此狹窄軟化帶。在多軸應力狀態的驅動下，潛變空洞（Creep Cavities）在粗化且失去共格性的碳化物晶界處成核、生長，並逐漸由孤立的空洞演變為相互連結的微裂紋（Micro-cracks），最終在幾乎沒有巨觀塑性變形預警的情況下，發展為貫穿性的 Type IV 巨觀裂紋，導致管線突發性破裂8。

2.2 彈性跟隨效應（Elastic Follow-up）與殘餘應力的耦合作用

除了材料微觀結構的退化，管線系統的宏觀力學行為亦會顯著加速銲接彎頭的失效。在複雜的高能管線佈局中，系統的熱膨脹位移通常由直管段產生，並集中由柔性較大的區域（如彎頭及其兩端的銲縫）來吸收。這種剛性組件將彈性應變持續轉移至局部柔性（或軟化）區域的現象，被稱為彈性跟隨效應（Elastic Follow-up）4。

學術研究指出，在恆定應變持載（Strain Holding）的高溫運轉期間，熱影響區的潛變應變會因為母材與銲道金屬不斷釋放的彈性應變而呈現非線性累積18。這種應變轉移機制使得 HAZ 承受的實際應力遠高於設計階段基於全管線彈性分析所計算出的公稱應力（Nominal Stress）。此外，P91 鋼對銲後熱處理（PWHT）的溫度與時間控制極為敏感，若現場 PWHT 執行不當（例如加熱速率過快、保溫時間不足或溫度梯度過大），未能有效釋放高達材料降伏強度一半以上的銲接殘餘應力，這些殘餘應力將與運轉時的熱應力疊加，極大地縮短潛變空洞成核的孕育期，促使 Type IV 開裂提早發生6。

2.3 極端海洋環境（CX 腐蝕等級）與微電化學腐蝕

除了高溫潛變與熱疲勞，台灣西海岸的發電廠（如南部電廠、興達電廠、台中電廠等）更面臨著極端惡劣的外部環境挑戰。這些電廠常年暴露於季風夾帶的高鹽分、高濕度海洋氣候中25。根據 ISO 12944:2018 國際標準，此類環境被嚴格歸類為 CX（極端）腐蝕等級。在 CX 環境下，低碳鋼首年的質量損失可高達 1,500 至 5,500 g/m2，厚度損失達 200 至 700 μm 25。

在如此嚴酷的環境中，銲接彎頭的外部防護成為極大考驗。銲道金屬、熱影響區與母材之間因微觀組織特徵與化學成分的差異，會自然形成微電化學電池（Micro-galvanic Cells）25。當海鹽氣膠（Airborne Salt）滲透穿過保溫層並在管壁表面形成偏酸性的鹽膜時，充當了強效電解質，導致陽極區（通常是銲縫邊緣或熱影響區）發生加速的點蝕（Pitting）與溶解25。此外，銲接接頭表面的幾何突起（Weld Reinforcement）與粗糙度，破壞了防蝕塗裝（如富鋅底漆或融合鍵結環氧樹脂 FBE）的連續性與均勻附著力，使得銲縫成為保溫層下腐蝕（Corrosion Under Insulation, CUI）的突破口，形成管線內部潛變與外部腐蝕「內外夾擊」的危險態勢25。

三、 ASME B31 規範體系之演進：B31.1 與 B31.3 的哲學差異

在探討導入 B31J 進行重新評估之前，有必要釐清主導高能管線設計的兩大基礎規範：ASME B31.1（動力管線，Power Piping）與 ASME B31.3（製程管線，Process Piping）在應力分析哲學上的根本差異11。

比較維度 ASME B31.1 (Power Piping) ASME B31.3 (Process Piping)
設計壽命與可靠度目標 設計壽命通常設定為 40 年以上。由於涉及電廠安全與穩定供電，具有極高的可靠度要求11。 涵蓋範圍廣泛，設計壽命通常設定為 20 至 30 年，允許較低的可靠度容忍區間12。
容許應力安全係數 高度保守，容許應力通常基於材料抗拉強度除以 4 的安全係數（Factor of Safety of 4）12。 相對寬鬆，容許應力通常基於較小者：抗拉強度的三分之一或降伏強度的三分之二（Safety Factor of 3）12。
持續載荷（Sustained Loads）之扭轉應力處理 長期以來，規範明確要求在計算持續載荷應力時，必須包含扭轉應力（Torsion Stress）的貢獻12。 在舊版規範中，持續載荷應力計算通常忽略扭轉應力，直至 B31.3 2010 年版引入持續應力指數（SSI）才逐步修正11。
應力增強因子（SIF）的應用方式 傳統上採用極度簡化的「單一 SIF」方法，取面內與面外 SIF 中的較大值，統一應用於所有方向的彎矩計算11。 傳統上將 SIF 分為面內（In-plane）與面外（Out-of-plane）兩部分，針對不同方向的彎矩分別套用對應的乘數11。

由此可見，B31.1 在電廠高能管線的設計上採取了更為保守的立場。然而，這種保守性在處理複雜管件幾何（如大徑厚比彎頭、非標準三通）時，由於缺乏精細的方向性區分，往往導致過度設計或無法真實反映局部的扭轉疲勞與潛變應力集中。這正是推動 ASME B31J 誕生並被廣泛採用的核心動力。

四、 基於 ASME B31J 之管線應力重新評估框架與力學機制

ASME B31J 規範的引入，徹底重塑了管線應力分析軟體（如 CAESAR II, CAEPIPE）處理組件局部特徵的方式，為老舊高能銲接彎頭的壽命重新評估提供了高度精確的數值框架14。

4.1 柔性特徵（Flexibility Characteristic, h）與幾何邊界條件之重新檢視

管線幾何特徵對柔性與應力集中的影響程度，在力學上由無因次參數「柔性特徵」（Flexibility Characteristic, h）來定量表徵。對於彎管或彎頭，其定義為：

h=T·R1/r22

其中，T為彎頭的名義壁厚， R1為彎曲中心線半徑，r2 為匹配管線（Matching Pipe）的平均半徑13。《ASME B31J》明確規定了該公式的有效性邊界條件，例如：計算出的 SIF 與柔性因子僅在管徑對壁厚比（D/T）小於等於 100 時有效；分支管徑不得大於主管徑等16。值得注意的是，許多舊版規範在計算異徑分支管的彎曲應力時，允許使用分支管的「有效截面模數」（Effective Section Modulus），但 B31J 強制要求所有 SIF 與 SSI 計算必須一致採用「匹配管線的截面模數」（Section Modulus of the Matching Pipe），從而消除了過去因截面模數定義模糊所造成的應力低估風險16。

4.2 柔性因子（k-factors）的深度修正

彎管與直管的根本力學差異在於，當彎管承受外部彎矩時，其橫截面無法保持完美的圓形，而是會發生橢圓化（Ovalization）或卵化變形（見 B31.3 Appendix D 說明）13。這種卵化效應實質上降低了彎管截面的面積慣性矩，使其表現出高於同等長度直管的柔性（Stiffness 的倒數）。

在舊版的 B31.3 規範中，平滑 90 度彎頭的面內與面外柔性因子 k 計算公式統一為：

kold = 1.65/h然而，ASME B31J 委員會綜合了近年的有限元素分析與實驗數據，對此進行了關鍵修正。在滿足特定條件（例如彎頭厚度與相鄰直管厚度匹配，參見 B31J Table 1-1 註解 3）的情況下，B31J 將面內與面外的柔性因子修正為：

kB31J=1.3/h 16。

此一公式變更（從 1.65 降至 1.3）意味著在最新的力學模型中，彎管的理論柔性被略微調降。在進行管線系統的全域彈性分析時，這會導致彎管吸收熱膨脹位移的能力下降，進而使得與該彎管相連的敏感設備管口（如燃氣輪機殼體或 HRSG 聯箱）或剛性支撐點的受力反彈上升。因此，導入 B31J 重新評估老舊管線時，工程師常會發現過去看似安全的設備管口負載，在新標準下可能已經超限，這對預防端點設備損壞具有極大的預警價值。

4.3 方向性應力增強因子（Directional SIFs）的精細化分解

如前文所述，舊版 B31.1 規範採取了極度保守的「單一 SIF」策略，將面內 SIF（ii=0.9/h2/3）與面外 SIF（io=0.75/h2/3）進行比較後，取較大者統一應用，並忽略了扭轉應力的集中效應11。

ASME B31J 則揚棄了這種粗糙的包絡線（Envelope）作法，改採「方向性應力增強因子」（Directional SIFs）。B31J 明確定義並計算三個獨立的 SIF 值：面內應力增強因子（ii）、面外應力增強因子（io）以及扭轉應力增強因子（it）16。在 CAESAR II 軟體環境中，當啟動 B31J 選項後，求解引擎會針對促使彎管兩臂夾角開合的面內彎矩、促使一臂偏離所在平面的面外彎矩，以及管線軸向的扭轉力矩，分別套用不同的 SIF 乘數進行局部應力放大27。

這種三維度的精細化計算，能更真實地反映高能彎頭在複雜三維空間管系中的疲勞受力狀態。它不僅避免了因保守疊加而導致的不必要設計修改，更精準捕捉到了極易被傳統分析忽略的扭轉疲勞弱點，這對於評估頻繁啟停機組的熱疲勞累積損害至關重要。

4.4 持續應力指數（Sustained Stress Index, SSI）與極限載荷分析的導入

高能管線的分析不僅要考慮熱膨脹引起的疲勞，更必須防範因持續載荷（Sustained Loads，如內壓、系統自重、流體重量）造成的塑性崩塌（Plastic Collapse）。在 2010 年以前，B31 規範對於持續載荷的局部應力放大缺乏獨立的計算機制，通常是將疲勞 SIF 簡單乘以 0.75（即0.75i）作為持續應力乘數31。

ASME B31J 引入了持續應力指數（Sustained Stress Index, SSI 或 I-factor），這是一次重大的理論躍進16。SSI 的推導並非基於彈性疲勞測試，而是建立在嚴謹的「極限載荷分析」（Limit Load Analysis）與「兩倍彈性斜率」（Twice-Elastic-Slope, TES）實驗方法之上44。

研究表明，當彎頭承受逐漸增加的面內彎矩時，最大圓周彎曲應力會集中在彎頭的兩側壁面（Sidewall）。隨著載荷增加，材料開始發生應變硬化，並最終形成塑性鉸（Plastic Hinge）。彎頭的兩倍彈性斜率崩塌彎矩（M2），可由 Gupta 提出的非線性經驗方程式近似估算：

M2=1.313h0.2 D2 TSy（其中  Sy為材料的最低保證降伏應力）31。

B31J 將這些實體極限載荷測試與非線性實體有限元素（Solid FEA）模型的結果進行迴歸分析，為管線工程師提供了確切的面內持續應力指數（Ii）、面外持續應力指數（Io）及扭轉持續應力指數（It）44。在重新評估老舊 P91 銲接彎頭時，考慮到長年運轉可能導致的管壁減薄（腐蝕或沖蝕）與潛變強度折減，使用 B31J 提供的精確 SSI 計算一次應力（Primary Stress）裕度，能最客觀地判定該彎頭是否已逼近塑性崩塌的臨界點，避免了過去因0.75i 法則導致的誤判。

4.5 針對非標準幾何之虛擬有限元素測試（FEA Virtual Testing）

對於超出常規規範限制（例如徑厚比D/T >100  的大直徑薄壁管，或經過特殊修邊的切角彎頭 Trimmed Elbows），B31J 的 Nonmandatory Appendix A 認可並提供了一套標準化的「虛擬有限元素測試」（Virtual FEA Testing）程序14。透過建立包含高階殼元素或實體元素的 FEA 模型，施加標準化的邊界條件與載荷，可精確擷取局部峰值應力並與名義應力比對，從而推導出專屬於該特殊幾何的客製化 SIF 與 SSI14。這項功能在評估發電廠內非標準大管徑熱氣體排放管或特殊歧管時，發揮了極大的實用價值。

五、 即時損傷追蹤與監測技術輔助評估

在導入 ASME B31J 進行靜態應力基準重新評估的基礎上，結合現代化的數位監測技術，可將老舊高能管線的壽命預測提升至動態即時層次。業界如 Structural Integrity Associates 研發之 HEP Online Damage Tracking App，透過介接電廠的資料收集器（Data Historian），能即時擷取系統的實際運轉壓力、溫度、流量與熱瞬態（Thermal Transients）數據3。

該系統將即時運轉數據與離線檢測資料（如實際管壁厚度、硬度水平、B31J 重新計算的 SIF/SSI 應力集中點）相結合，利用先進演算法連續計算潛變與疲勞壽命的消耗率20。此外，系統可整合安裝於管線支撐彈簧箱（Pipe Hangers）上的局部線性位移傳感器（Displacement Transducers），即時監控管線受熱膨脹時的實際位移軌跡。若位移軌跡偏離 B31J 應力分析軟體的理論預測值，即代表支撐可能發生卡死（Bottoming out）或失效，系統將立即發出早期預警，指引維護人員進行針對性的現場巡檢或進行更詳細的離線異常條件分析20。這種「線上監測+B31J離線診斷」的雙重機制，建構了高能管線完整性管理的最高標準。

六、 冷作彎管技術與彎後熱處理（PBHT）之替代改善方案

基於前述對銲接彎頭冶金失效機理（Type IV 開裂）與環境腐蝕的深度分析，可得出一個無可辯駁的結論：熱影響區（HAZ）的冶金退化是引發破壞的物理根源。因此，最釜底抽薪的改善策略便是「消除銲縫」。冷作彎管（Cold-Bent Piping）工法憑藉其利用整支無縫直管一體成型、無接點的特性，成為現代高能管線更新與改善工程的首選方案23。

6.1 冷彎與熱彎技術之機械變形對比

在探討冷作彎管前，需先釐清產業界常用的兩種彎管成型工法：感應熱彎（Hot Induction Bending）與冷作彎管（Cold Bending）。

感應熱彎（Hot Induction Bending）： 該工法利用高頻感應線圈在管材局部加熱出一個極窄的高溫環帶（通常加熱至 800°C 至 1200°C 以上，視材質而定，超過再結晶溫度），隨後透過後方推進機構與前方的固定半徑旋臂將管材彎曲，並立即使用水或空氣進行急冷固化形狀29。熱彎的優勢在於加熱降低了金屬的降伏強度，使得成型所需的外力大幅減少，因此非常適合外徑超過 24 吋甚至 60 吋的超大型管徑或極厚壁高合金鋼管47。然而，熱彎會徹底改變管材的微觀組織，且生產週期較長、能耗極高、表面易產生氧化皮（Oxide Scale）需要後續噴砂清理，其尺寸公差（約± 1~2%）亦不如冷彎精確5。對於 P91 等高合金鋼，熱彎後必須在爐內執行極為嚴格的整體正火與回火（Normalizing and Tempering），以期恢復精細麻田散鐵組織，否則將導致潛變強度徹底崩潰29。

冷作彎管（Cold Bending）： 冷彎則是在室溫（環境溫度）下，利用強大的機械力使管材發生塑性變形。在彎曲過程中，管子外弧側（Extrados）因受強烈拉伸應力而導致管壁減薄（Thinning，有時可達 15-20% 的厚度折損），而內弧側（Intrados）則因受壓縮應力而增厚25。冷彎的優點在於加工速度極快、尺寸公差極佳（通常在± 0.5% 以內），且表面無氧化皮，保持了金屬原有的光滑表面5。冷彎工法特別適用於外徑 24 吋以下的中小型高壓管線（如 CCPP 廠內的 BOP 系統、過熱器連結管或小口徑儀控管線）25。

然而，冷作彎管會帶來顯著的加工硬化（Work Hardening）現象。劇烈的塑性變形使得金屬晶格內部的差排（Dislocation）密度急遽上升，雖然提升了宏觀硬度，但卻伴隨著極高密度的微觀殘餘應力場25。若未經適當處理，這些高達材料降伏強度 40-60% 的殘餘應力區域，在接觸到 CX 海洋環境中的氯離子時，將成為應力腐蝕開裂（SCC）的絕佳發源地8。因此，彎後熱處理（PBHT）的介入成為冷彎工法能否成功應用於高能系統的決定性因素。

6.2 彎後熱處理（PBHT）的微觀修復機制與規範要求

彎後熱處理（Post-Bend Heat Treatment, PBHT）的核心目標，是透過熱能激活原子的擴散與重新排列，從根本上修復冷彎所導致的微觀組織晶格畸變25。

對於一般碳鋼與低合金鋼，PBHT 透過將管件加熱至亞臨界溫度（約 550°C 至 650°C 之間），啟動兩大微觀修復機制：

  1. 回覆（Recovery）：熱能促使同號差排發生滑移、攀移並相互抵消，剩餘的差排重排形成多邊形化的亞晶界，大幅降低了宏觀殘餘應力，消除了 SCC 的驅動力8。
  2. 再結晶（Recrystallization）：在變形度最高、差排密度最大的區域，成核並生長出無畸變的新等軸晶粒，徹底消除加工硬化效應，使管材恢復原有的低溫衝擊韌性與延伸率8。

在導入冷作彎管時，必須嚴格遵守管線設計規範對熱處理的強制性規定。ASME B31.1 與 B31.3 對於冷彎成型後的熱處理要求，展現出不同的工程評估邏輯32：

  • ASME B31.1 的應變度準則（Strain-based Rule）：B31.1 偏向保守的量化管制。依據 B31.1 Code Case 183 及相關條文的延伸精神，對於 P-No. 15E（包含 P91 鋼）等對熱歷程極度敏感的材料，當冷彎變形所造成的應變大於 20% 且設計溫度高於 600°C，或應變大於 25% 且設計溫度介於 540°C 至 600°C 之間時，該冷應變區域必須被強制要求執行全套的正火與回火處理（Normalizing and Tempering），以確保微觀組織的完全重構6。若應變率介於 5% 至 20% 之間，則需根據具體設計溫度執行亞臨界的應力釋放熱處理（Stress Relief HT），保溫時間嚴格規範為每英吋厚度 1 小時（至少 30 分鐘）53。
  • ASME B31.3 的纖維伸長率與韌性保留準則（Fiber Elongation Rule）：B31.3 提供了更具彈性的力學評估方式，將熱處理需求與彎管外弧側的「極限纖維伸長率」（Maximum Fiber Elongation, ε）掛鉤。伸長率ε 可利用幾何公式ε=100r/R 進行估算（其中 r 為管子名義外半徑，R 為彎曲中心線半徑）32。B31.3 規定，對於多數合金鋼材料，若計算所得的伸長率ε 超過了材料規範中所要求的基本最小伸長率的 50%，或者業主無法證明成型後最嚴重的受拉區域仍保留至少 10% 的絕對伸長率，則強制要求執行成型後熱處理30。實務上，若為節省空間而採用小半徑的 1.5D 彎曲（R=1.5D），其伸長率ε 往往輕易突破 30%，極大概率會觸發 B31.3 的強制 PBHT 極限值30。

七、 銲接彎頭與冷作彎管之綜合技術與經濟性對比

為具體論證冷作彎管結合 PBHT 作為老舊燃氣輪機高能管線替代方案的優越性，本節將從工程幾何、流體力學、非破壞檢測（NDE）、耐腐蝕性及全生命週期成本（LCC）等五大維度，針對傳統銲接彎頭與冷作彎管進行深度對比。

評估維度 傳統銲接彎頭 (Welded Elbows + PWHT) 改善方案：冷作彎管 (Cold-Bent Piping + PBHT)
微觀組織與潛變抵抗力 銲接熱循環無可避免地產生 FGHAZ 與 ICHAZ，碳化物粗化且喪失共格性，極易誘發不可逆的 Type IV 潛變開裂8。 無銲接熱循環破壞。經完善 PBHT 後，基體發生再結晶，晶粒均勻且無冶金缺口，能有效維持材料原始的抗潛變與抗疲勞極限14。
流體動力學與沖蝕風險 標準鍛造彎頭半徑通常較小（1D 或 1.5D），且銲道根部存在隆起（Weld Root Reinforcement），極易在管內產生強烈的流體漩渦與局部沖蝕（Erosion）23。 具備高度幾何彈性，可客製化 3D 或 5D-6D 的大曲率半徑。管內壁平滑連續，流體阻力極小，大幅降低壓力降與高流速帶來的管壁沖蝕風險8。
管路完整性與抗環境腐蝕 銲接區域為應力集中點與微電化學腐蝕陽極。幾何突起導致防蝕塗裝（如 FBE）容易剝落，是引發保溫層下腐蝕（CUI）的主要元凶25。 表面平滑無銲縫隆起，幾何連續性極佳。防蝕塗料附著力均勻，在 CX 嚴酷海洋環境下能形成完美屏障，顯著延長防鏽壽命23。
非破壞檢測（NDE）負荷 每一處對接銲道均受規範強制要求，需執行 100% 的射線檢測（RT）或超音波檢測（UT）以及表面磁粒探傷（MT），耗時費力25。 以直管一體成型彎曲，直接消滅了大量彎頭與直管的連接銲道。大幅降低法定的 NDE 抽檢率，減少了輻射安全防護的停工等待時間8。
全生命週期成本（LCC）比較 CAPEX（資本支出）高：需採購昂貴的預製鍛造彎頭，且高度依賴具備高壓特種銲接執照的銲工。

OPEX（營運成本）極高：每 5 年需執行大修檢測與塗裝重噴；爆管導致的非計畫性停機損失每日高達數百萬8。

 CAPEX 視規模而定：初期需攤提 CNC 冷彎機具設備投資，但省去了龐大銲材、人工與檢測費用。

OPEX 極低：消除 Type IV 開裂風險，將大修週期與防腐塗裝重噴週期延長至 15 年以上，經濟效益卓越25。

從上述深度比較可得出一個宏觀的工程推論：雖然冷作彎管在先期受到彎管機台噸位的物理限制，無法處理口徑過大或壁厚極端的超大型主蒸汽管（此類管線仍需仰賴熱感應彎管）23，但對於佔據電廠管線數量大宗的中小型高壓系統（外徑 24 吋以下），冷作彎管實質上將過去「高風險、高變數的現場勞力密集作業（現場銲接、現場 PWHT、RT 檢驗）」，成功轉化為「工廠內標準化、自動化的機械製造流程」25。這不僅大幅壓縮了電廠大修或管線抽換的專案時程，更從源頭上徹底排除了因人為銲接失誤或現場 PWHT 溫度失控而導致材料報廢的系統性風險6。

八、 結論與工程建議

隨著燃氣輪機複循環機組逐步成為支撐現代電網穩定性的核心主力，其內部高能管線在頻繁熱機疲勞下的壽命管理，已成為不容忽視的電廠維運關鍵課題。本研究詳細探討了導入 ASME B31J 規範進行管線重新評估的科學力學機制，並深入剖析了 P91 等高合金鋼銲接彎頭的冶金失效本質，進而論證了冷作彎管結合彎後熱處理（PBHT）替代技術的全面優勢。總結得出以下具體之工程結論與建議：

  1. 全面導入 ASME B31J 取代舊版規範進行系統評估： 針對發電廠內既有的老舊高能銲接彎頭，工程單位應果斷揚棄過於簡化且具評估盲區的舊版B31.1 / B31.3 附錄，改採 B31J 規範搭配 CAESAR II 等現代軟體進行基準應力的重新評估。必須利用 B31J 提供的方向性應力增強因子（Directional SIFs）來精準捕捉極易被忽略的扭轉疲勞弱點；並採用修正後的柔性因子（1.3/h）檢視設備端點受力。更重要的是，必須應用持續應力指數（SSI）配合極限載荷分析，來評定彎頭在長年腐蝕減薄後的真實塑性崩塌裕度，為大修期間的針對性非破壞檢測（NDE）選點提供嚴謹的力學依據14。
  2. 正視 Type IV 潛變開裂的不可逆性與預防： 對於採用 P91 等潛變強度強化鐵素體鋼的管線，銲接熱影響區（尤其是 FGHAZ 與 ICHAZ）的微觀組織劣化與碳化物（M23C6 與 MX）失去共格性，是不可逆的熱力學演化結果11。在複雜的彈性跟隨效應與系統殘餘應力的耦合疊加下，單純縮短檢測週期無法實質阻止潛變空洞的成核與災難性破裂4。必須從設計源頭減少銲縫數量，或採用線上即時損傷追蹤系統實時監控管線的熱瞬態與支撐位移異常20。
  3. 推廣冷作彎管與 PBHT 作為標準化改善方案： 在未來的機組更新、壽命延長改善工程或新建專案中，強烈建議將冷作彎管技術列為中低壓系統或外徑 24 吋以下高能管線的首選配置8。對於面臨 CX 極端海洋氣候挑戰的沿海電廠，消除銲縫不僅一舉消滅了誘發應力腐蝕開裂的微電化學陽極區，更為防蝕塗裝（FBE 等）提供了完美的平滑附著基底，徹底解決保溫層下腐蝕（CUI）難題8。然而，實施冷彎工法時必須嚴格遵循 ASME 規範的應變率與伸長率評估準則，落實科學的彎後熱處理（PBHT），透過再結晶機制徹底消除加工硬化帶來的高強度殘餘應力，以確保高能管線系統的長期安全與穩定運行25。

綜上所述，結合 ASME B31J 嚴謹的三維力學數值診斷框架與冷作彎管（PBHT）的一體化精密製造優勢，不僅能有效根除高能管線的熱機疲勞與潛變開裂隱患，更能顯著降低發電廠的全生命週期營運成本（OPEX），為燃氣複循環發電設備在嚴苛的負載調節任務下，提供最堅實的工程安全屏障。
