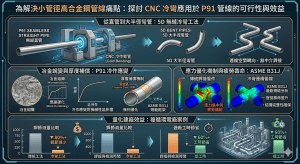

應用 CNC 冷作彎管工法複循環電廠 P91 小管徑高能量管線應力優化與銲節減量效益研究 (Study on Stress Optimization and Weld Reduction Benefits of Small-Diameter P91 High-Energy Piping in Combined Cycle Power Plants Using CNC Cold Bending)

一、 導論與高能量管線系統之技術演進背景

在全球能源轉型的宏觀趨勢下，配備先進氣渦輪機（如 GE 7HA 或 9HA 系列）與熱回收水管鍋爐（Heat Recovery Steam Generator, HRSG）的複循環電廠（Combined Cycle Power Plant, CCPP），因其具備極高的熱力學效率與快速起停（Rapid Start-up and Shutdown）的負載追隨能力，已成為各國電網調度的核心基載與中載電力來源 ¹。然而，這種頻繁的熱力循環與極端的運行參數，對廠內的高能量管線（High-Energy Piping, HEP）系統施加了前所未有的熱疲勞與潛變（Creep）負荷。為了追求突破 60% 以上的淨熱效率，現代化 CCPP 的主蒸汽（Main Steam）、高溫再熱蒸汽（Hot Reheat）以及高壓旁通管線的運行溫度普遍超越 560°C，甚至逼近 600°C，且系統內部承受著高達 15 MPa 以上的極端高壓 ¹。

在如此嚴苛的熱力學與流體力學條件下，傳統的碳鋼、低合金鋼乃至於早期的奧氏體不銹鋼材，已完全無法滿足長達三十年的電廠設計壽命與安全性要求。為此，材料工程界廣泛導入了潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF），其中最具代表性且被大量應用的即為 ASTM A335 Grade P91（9Cr-1Mo-V）高合金鋼 ¹。P91 鋼材憑藉其內部高密度的回火馬氏體（Tempered Martensite）基底結構，以及均勻分佈的納米級析出碳氮化物（如 V(C,N) 與  N_b(C,N)）），強烈阻礙了高溫環境下的差排運動與晶界滑動，從而提供了卓越的高溫抗潛變能力與優異的抗氧化性能 ¹。

儘管 P91 材料在母材（Base Metal）狀態下展現出優越的力學性質，但其對熱歷史（Thermal History）極度敏感的特性，使其在建廠與加工過程中面臨巨大的工程挑戰。高能量管線系統最大的結構弱點在於銲接過程所不可避免產生的熱影響區（Heat Affected Zone, HAZ），尤其是細晶粒熱影響區（Fine-Grained HAZ, FGHAZ）與臨界熱影響區（Intercritical HAZ, ICHAZ）。在長期的高溫高壓服役條件下，該區域的 MX 型碳氮化物會發生加速溶解與粗化現象，導致局部潛變空洞的成核與聚合，最終引發第四型潛變破裂（Type IV Creep Cracking），這也是目前全球複循環電廠高能量管線最為致命且難以預測的失效模式 ¹。

在傳統的管線佈置設計中，針對公稱管徑 2″（DN50）及以下的附屬小管徑管線（Small Bore Piping）——例如主蒸汽系統的排洩管（Drain Lines）、取樣管（Sample Lines）與儀表引壓管等——通常採用鍛造的 1.5D 標準彎頭（Short/Long Radius Elbows），並配以現場的承插銲（Socket Weld）或對接銲（Butt Weld）來實現管線的三維空間轉向。這種傳統的設計思維不僅在狹小的空間內引入了大量的周向銲道，成倍增加了 Type IV 潛變破裂的風險，而且小管徑 P91 材料的銲接需要極度嚴格的熱力學控制。這包括高溫預熱、嚴格的道間溫度監控、受控的冷卻相變過程，以及極其耗時且高耗能的銲後熱處理（Post-Weld Heat Treatment, PWHT）。這些繁雜的工序不僅消耗了巨量的直接工時，其後續強制要求的 100% 體積型非破壞性檢測（NDT）更嚴重拖延了建廠的關鍵要徑（Critical Path） ¹。

為徹底解決小管徑高合金鋼管線在應力集中與銲接冶金上的雙重痛點，本研究探討將電腦數值控制（Computer Numerical Control, CNC）冷作彎管（Cold Bending）工法應用於 P91 小管徑高能量管線的可行性與實質效益。透過直接將無縫直管冷彎成 5D（彎曲中心線半徑為公稱管徑之五倍）的大半徑彎管，可實現連續的空間轉向而無需任何中介銲接 ¹。此舉不僅在幾何層面上改變了管線的佈局，更在力學與經濟學層面上引發了深刻的變革。本報告將深度解析此一工法在 ASME B31J 最新規範框架下的應力優化機制，探討 P91 材料冷作應變的冶金蛻變與厚度補償，並全面量化其在複循環電廠建廠過程中的銲節減量與工時節省效益。

二、 論文研究執行框架與實證設計

針對「應用 CNC 冷作彎管工法於複循環電廠高能量管線之應力優化與銲節減量效益」之學術與工程雙軌研究，必須建立一套嚴謹的驗證框架。該框架需涵蓋從虛擬空間的有限元素力學模擬，到實體物理空間的材料冶金測試，再到專案管理層面的建廠經濟學量化分析。

2.1 實驗組與對照組之參數定義與邊界條件

為確保對比的科學性與控制變因的嚴謹性，本研究明確定義了兩組相互對照的管線系統模型：

• 實驗組（Experimental Group）： 採用 CNC 冷作彎管工法一體成形的 P91 小管徑管線。幾何條件嚴格設定為公稱管徑 2″（NPS 2，外徑 OD 2.375″），彎曲半徑設定為 5D（ R≒10”），彎曲角度涵蓋常見的 90° 與 45° 轉向。材料規格限定為符合 ASTM A335 規範之無縫 P91 高合金鋼管（Seamless Pipe），且無任何中介銲道 ¹。
• 對照組（Control Group）： 採用傳統石化與電力建廠標準，使用 ASTM A182 F91 鍛造5D 標稱彎頭，並於彎頭兩端配以現場手工鎢極氬銲（GTAW）或被覆劑金屬電弧銲（SMAW）的周向對接銲道。管徑與材質基礎與實驗組保持一致 ¹。

流體力學與熱力學邊界條件均設定為現代 GE 7HA/9HA CCPP 主蒸汽系統的極端工況，即內部流體設計溫度為 566°C，設計壓力為 15 MPa，並考慮設備的熱膨脹位移與地震靜態等效負荷 ¹。

2.2 數值力學與管系柔性分析設計

在應力分析的執行層面，研究採用業界標準的三維管線佈置軟體（如 Intergraph Smart 3D / SP3D 或 AVEVA E3D）構建等角投影立體模型。在 SP3D/E3D 中，需特別設定 CNC 彎管機台所需的最小直管段夾持長度（Minimum Tangent Length），確保虛擬模型在實體加工時不發生夾具干涉或幾何扭曲 ⁹。完成佈置後，將幾何特徵與材料屬性匯出至商用管系應力分析軟體（如 Hexagon CAESAR II 或 Bentley AutoPIPE）。在應力引擎中，強制啟用 ASME B31J-2017/2026（金屬管件應力強化係數與柔性係數標準）之演算法，取代傳統的 ASME B31.1 Appendix D 簡化算法 ¹⁴。透過系統的剛度矩陣求解，精確比較實驗組與對照組在端點受力（Nozzle Loads）、系統最大膨脹應力（Expansion Stress）、疲勞壽命週期以及對恆力彈簧吊架（Constant Spring Hangers）承載力需求的差異 ¹。

2.3 物理冶金破壞力學與應變測試設計

數值模擬必須輔以實體材料試驗以驗證其高溫服役的安全性。針對 5D 冷彎後的 P91 實體樣品，研究設計了以下物理檢驗流程：

1. 幾何缺陷檢測： 利用三次元量測儀（CMM）或超音波測厚儀，精確量測管件外彎側減薄率（Extrados Thinning Rate）與截面橢圓化變形量（Ovality），驗證其是否符合 ASME B31.1 第4.5 節之耐壓厚度要求 ⁹。
2. 應變消除與微觀金相檢驗： 對冷作變形後的 P91 樣品實施嚴格的彎後熱處理（Post-Bend Heat Treatment, PBHT），進行正常化與回火（N&T）程序。隨後，在管壁的內弧、外弧與中性軸區域進行表面覆模金相（Surface Replication）檢驗與掃描式電子顯微鏡（SEM）觀察，確認回火馬氏體基底是否穩定，有無微裂紋或異常碳化物粗化 ²。
3. 勃氏硬度（HB）映射： 沿管件彎曲軸線進行高密度的勃氏硬度量測，作為評估潛變強度與材料脆化風險的量化指標 ⁸。

2.4 建廠經濟學與製程工時追蹤矩陣

在專案管理的經濟學分析中，導入製程工時（Man-hours）與材料成本的追蹤矩陣。該矩陣將詳細記錄並對比對照組在管口倒角加工（J-Prep / V-Groove）、管內氬氣保護（Purging）、預熱、多層多道銲接、相變受控冷卻、銲後熱處理（PWHT）以及 100% 射線探傷/相列超音波（RT/PAUT）所需消耗的直接人工時數與特殊耗材成本。同時，將這些成本與實驗組單一 CNC 冷彎成形與整體 PBHT 的耗費進行差異化對比，從而量化 5D 冷作彎管在 CCPP 專案中的總體擁有成本（Total Cost of Ownership, TCO）降幅與進度壓縮效益 ¹。

三、 ASME B31J 典範轉移與冷作彎管之幾何應力優化解析

管線應力分析的核心在於準確預測系統在熱膨脹、自重、內部壓力與外部動態負荷作用下的變形與應力分佈。在此過程中，疲勞壽命的預測與系統總體剛度矩陣的計算，高度依賴於兩個關鍵參數：應力強化係數（Stress Intensification Factor, SIF 或 i-factor）與柔性係數（Flexibility Factor, k-factor） ¹⁵。

3.1 ASME 規範的歷史沿革與 B31J 的演算法革命

在過去半個世紀中，ASME B31.1（動力管線）與 B31.3（製程管線）廣泛依賴其附錄 D（Appendix D）提供的簡化 SIF 計算圖表。為了確保設計的絕對保守性以防止災難性事故，早期的 Appendix D 採用了「單一最大 SIF」的粗略概念。這意味著，當管線受到空間多維度的彎矩作用時，無論是面內（In-plane）還是面外（Out-of-plane）彎矩，軟體皆強制選取兩者中計算所得的最大 SIF 值，統一應用於所有方向的彎矩合成與等效應力計算中 ¹。這種過於悲觀的保守估計，導致工程師往往得出高能量管線局部應力超標或設備端點受力過大的錯誤結論，進而被迫在工廠內增設大量昂貴且佔據空間的恆力彈簧吊架與液壓防震器（Snubbers） ¹。

隨著計算力學的進步與實驗數據的積累，全球壓力管線設計的最高指導原則經歷了一場典範轉移。自 ASME B31J-2017 起，規範委員會透過高精度的有限元素分析（FEA）與實體疲勞測試，針對金屬管件重新定義了應力強化係數與柔性係數。ASME B31J 的核心貢獻在於嚴格「解耦」了不同方向的力學響應。它分別給出了面內（In-plane）、面外（Out-of-plane）與扭轉（Torsional）方向各自獨立的 SIF 算法；同時，也解耦了用於預測循環疲勞壽命的 SIF 與用於預測靜態塑性崩塌的持續應力指數（Sustained Stress Index, SSI 或稱 Sustained Stress Multiplier） ¹。

3.2 5D 冷作彎管的柔性特徵與 SIF 降維打擊

對於無縫彎管（Seamless Bend）或銲接彎頭（Welding Elbow），決定其應力集中程度與彈簧效應的根本物理量為「幾何柔性特徵（Flexibility Characteristic, h）」，其無因次數學定義為：

h = T*R₁/r₂²

其中：

• T為彎管之公稱管壁厚度（Nominal wall thickness, in.）。
• R₁為彎曲中心線半徑（Bend radius, in.）。
• r₂為匹配管件之平均截面半徑（Mean radius of the matching pipe, in.） ¹。

根據 ASME B31J 的最新規範，實驗組（5D 彎管）與對照組（1.5D 彎頭）的解耦 SIF 計算公式如下：

SIF_in-plane = 0.9/h^2/3

SIF_out-plane =0.75/h^2/3

規範並附加了一項嚴格的物理邊界條件約束：所有應力強化係數（SIFs）與柔性係數（Flexibility Factors）之計算值，均不得小於 1.0（即等同於完美直管的基礎條件，此時無額外的應力集中效應） ¹。

從幾何力學的數學公式中，可以極為清晰地推導出 5D CNC 冷作彎管相較於傳統 1.5D 鍛造銲接彎頭在應力分佈上的巨大優勢。由於實驗組採用了R₁=5D 的大彎曲半徑，其R₁ 數值約為對照組（R1=1.5D）的 3.33 倍。當管徑與壁厚保持不變，彎曲半徑R₁ 的線性增加將直接導致柔性特徵值 h成正比例的巨幅攀升。又因為 SIF 係數與h^2/3 成反比關係，因此 h值的顯著上升將引發面內與面外 SIF 值呈現指數級別的下降。 ¹

幾何與力學參數對比分析	對照組 (1.5D 鍛造銲接彎頭)	實驗組 (5D CNC 冷作彎管)	力學優化影響與工程意涵
彎曲中心線半徑 (R1)	1.5D (標準短/長半徑)	5D (大半徑平滑過渡)	流場壓降顯著降低，減緩流體沖刷腐蝕。
幾何柔性特徵值(h)	基準值（較低）	為對照組的 3.33 倍（顯著提升）	h值的提升是應力優化與剛度下降的根本數學驅動力。
應力強化係數 (SIF)	計算值較高，存在顯著應力集中	指數級下降，厚壁管件極易逼近理論下限 1.0	大幅緩解管系局部的高溫熱膨脹應力集中，提升疲勞壽命。
系統剛度與柔性係數 (k)	柔性較低，管線系統整體剛性強	柔性增強，具備類似彈簧的自體吸收熱膨脹能力	ASME B31J 套用1.3/h使管線能更有效吸收 566°C 的熱位移 1。
端點推力與設備負荷	傳遞至氣渦輪機或 HRSG 噴嘴的力量大	端點推力（Nozzle Load）與彎矩大幅衰減	保護昂貴的旋轉機械設備，且大量減少彈簧吊架與防震器的設置需求 1。

在 Hexagon CAESAR II 或 Bentley AutoPIPE 等數值分析軟體中，當工程師啟用 B31J 模組進行 CCPP 高壓管線運算時，軟體將自動針對 5D 彎管套用1.3/h 的最新柔性係數算法（這修正了舊版 B31.3 採用的 1.65係數），使分析模型能極其精準地捕捉管線在 560°C 以上極端熱膨脹時的真實剛度鬆弛現象與推力傳遞路徑 ¹。這種建立在精確物理模型上的應力優化，不僅消除了過往保守計算導致的冗餘材料浪費，更讓工程師能在緊湊的複循環電廠房內進行更具彈性且經濟的空間配置 ¹。

四、 P91 高合金鋼之冷作塑性應變機制與 ASME 減薄補償

冷作彎管工法雖然在宏觀的幾何力學與管系應力分佈上具備壓倒性的優勢，但回到微觀的材料冶金層面，室溫下強烈的機械彈塑性變形將對 P91 材料的晶體結構與管壁完整性帶來嚴峻挑戰。本節將深度探討 5D 冷作彎管過程中的外層纖維應變（Outer Fiber Strain）、力學中性軸偏移、管壁減薄（Wall Thinning）現象，以及如何透過 ASME B31.1 規範進行採購厚度補償。

4.1 彎曲幾何之極限纖維拉伸與冷作應變計算

在 CNC 機台進行冷作彎管的成形過程中，管件的截面會經歷複雜的應力重分配。理論上，彎管的中性軸（Neutral Axis）長度保持不變，而中性軸以外的「外彎側（Extrados）」纖維被迫承受巨大的張力而發生拉伸伸長；反之，中性軸以內的「內彎側（Intrados）」纖維則承受壓力而發生壓縮收縮 ²²。

基於 Roark’s Formulas for Stress and Strain 的幾何力學基礎與薄壁近似理論（Thin-wall approximation），彎管外層纖維的最大應變量 ε 可由直管的外徑（OD）與設定的彎曲中心線半徑（R）確推導而得：

ε =(L_outer-L_neutral)/L_neutral = [(R+OD/2)–R]/[(R+OD/2)-OD/2] = OD/2/R

將其進一步化簡，可得廣泛應用於管線工程界的外層纖維應變公式：

ε = OD/(2R+OD)

針對本研究之實驗組條件，採用公稱管徑 2″（NPS 2，對應標準外徑 OD = 2.375 inch）的 P91 鋼管，並實施 5D 彎曲半徑（ R = 5*2 = 10 inch）的冷作彎管加工。將此數值代入應變公式：

ε = 2.375/[2(10)+2.375] = 2.375/22.375 ≒ 0.1061

計算結果顯示，5D 冷作彎管的外層纖維將承受約 10.61% 的強烈冷塑性變形（Cold Plastic Strain） ²²。對於 P91 這種潛變強化高合金鋼而言，一般工程設計規範（如 ASME B31.3 或 ASTM A269）常採用 0.2% 偏移法（0.2% Offset Method）來定義屈服點 ²²。超過 10% 的宏觀塑性變形意味著材料外層早已遠遠超越其彈性極限與屈服應變（Yield Strain），導致材料內部晶格發生嚴重的滑移，積累了極高的差排密度（Dislocation Density）與龐大的殘留應力場（Residual Stress Field）。若未經適當處理即將帶有高殘留應力的管件置於 560°C 的高壓蒸汽環境中運轉，將導致早期的潛變孔洞成核與應力腐蝕破裂（SCC） ²。

4.2 ASME B31.1 外彎側減薄分析與材料採購之厚度補償(Goal-Seek 策略)

強烈的塑性拉伸無可避免地會造成物理上的外彎側管壁減薄（Extrados Thinning）與截面的橢圓化變形（Ovality）。為確保成形後的管壁最薄處仍能承受 CCPP 高壓系統（15 MPa）的周向應力（Hoop Stress），並完全符合 ASME B31.1 對於高溫潛變承受壓力之極限規定，設計工程師必須在材料採購階段進行精確的逆向厚度運算（Goal Seek）。

根據 ASME B31.1 第 102.4.5 節與第 102.4.6 節之規範本文，管線在彎曲成形後，其各個特徵斷面的最小所需厚度 t_m必須乘上一幾何厚度修正係數 I。該修正係數的公式如下 ¹⁶：

在管件內彎側 (Intrados, Inside of bend)，承受壓力堆積：

I = [4(R/D_o)–1]/[4(R/D_o)-2]

在管件外彎側 (Extrados, Outside of bend)，承受劇烈拉伸減薄：

I = [4(R/D_o)+1]/[4(R/D_o)+2]

在彎管中心線之側壁 (Sidewall on bend centerline)：

I =1.0

針對實驗組的 5D 彎曲，其彎管半徑與外徑比值R/D₀ 約為 4.21（即10/2.375）。將此比值代入外彎側的極限厚度公式，可計算出修正係數I ≒0.947。這意味著，為滿足規範要求的理論最小耐壓厚度，外彎側的壁厚至少需達到直管厚度的 94.7% ¹⁷。

由於冷彎加工過程通常會伴隨 10% 左右的實際減薄率，若採用標準容差的管材直接彎曲，其外彎側極可能因減薄而無法通過 ASME 第 104.1.2 節的耐壓審查。為解決此一工程瓶頸，業界通常採用以下兩種採購與厚度補償策略：

1. 指定單向正公差採購： 在鋼廠下訂無縫 P91 鋼管時，特別指定採用「僅具正厚度公差（Positive Wall Thickness Tolerance Only）」的特規生產，確保來料管壁的基礎厚度大於標準名義厚度。
2. 管壁排程（Schedule）升級： 透過 Goal-Seek 反向推演，直接將物料清單（BOM）上的管徑厚度規格提升一個等級（例如，將原本計算剛好滿足直管耐壓的 Sch 160，強制升級為客製化的特厚管壁或 Sch XXS 等級） ¹。

雖然上述厚度補償策略會在初期微幅增加特殊合金鋼管的採購重量與物料成本，但它從根本上保證了所有冷作彎管在經過嚴酷的幾何變形後，其各部位的剩餘壁厚皆能100%符合 ASME 高溫潛變壓力規範。這種「以些微材料成本換取絕對結構安全」的工程決策，是實現高能量管線三十年免維護運作的關鍵基石 ¹。

五、 潛變強化鐵素體鋼之冶金蛻變與彎後熱處理（PBHT）

P91 等潛變強化鐵素體鋼（CSEF）之所以能在 600°C 的高溫環境下長久穩定服役，完全歸功於其極度精密且複雜的微觀組織設計。然而，高達 10.61% 的冷作應變將徹底破壞這種微觀熱力學平衡，因此必須透過嚴謹的熱處理程序進行組織重構與應變消除。

5.1 冷作應變對 P91 微觀組織之破壞機制

P91 鋼的優異高溫強度，源自於其經歷嚴格的正常化與回火（Normalizing and Tempering, N&T）後所形成的「回火馬氏體（Tempered Martensite）」或回火變韌鐵（Bainite）基底。這種獨特的晶體結構內部充滿了錯綜複雜的板條狀次晶界（Sub-grain boundaries）與高密度的差排網路。更關鍵的是，碳與合金元素（如鉻、鉬、釩、鈮）會在這些晶界與差排核心處析出富鉻的 M₂₃C₆碳化物與極細小的MX 型碳氮化物。這些奈米級的析出物起到了強大的「釘扎效應（Pinning Effect）」，有效地阻礙了高溫下因應力驅動的晶界滑移與差排攀爬，從而賦予材料抗拒潛變變形的能力 ¹。

當 P91 鋼管在室溫下經歷 5D CNC 冷彎的強烈塑性變形（大於 10% 應變）時，其晶格內部會產生海量的新差排並相互糾結（Dislocation Tangles），導致材料發生嚴重的加工硬化（Work Hardening）。這種高殘留應力狀態會為高溫運轉下的原子擴散提供極大的能量驅動力，加速析出物的粗化與相變化，使得原本穩定阻礙潛變的微觀防線瞬間瓦解 ²。

5.2 ASME B31.1 之彎後熱處理規範與硬度檢驗矩陣

為了修復受損的微觀晶格並恢復 P91 材料的潛變抗力，ASME B31.1 第 129.3 節及 Table 129.3.2 明確要求，當 P91（P-No. 15E 組別）管線的冷彎應變超過特定安全極限值時，必須全面實施彎後熱處理（Post-Bend Heat Treatment, PBHT） ²⁴。有別於普通碳鋼僅需進行單純的應力消除退火（Stress Relief Annealing），對於應變超過 10% 的 5D P91 冷作彎管，必須重新進行完整的「正常化與回火（N&T）」熱處理循環 ¹。這意味著必須將管件加熱至奧氏體化溫度（約 1040°C – 1080°C）使晶格完全重新結晶，隨後進行受控冷卻以生成全新的馬氏體，最後再進行高溫回火（約 730°C – 780°C）以析出適當的碳氮化物網絡 ¹。

在執行完 PBHT 後，由於無法直接用肉眼觀察微觀晶格的恢復狀況，勃氏硬度（Brinell Hardness, HB）測試便成為工程界判定材料潛變強度恢復程度的黃金標準代理指標（Proxy Indicator） ⁸。本研究整理並定義了針對 5D P91 冷作彎管的硬度檢測品保矩陣與對應的冶金風險：

P91 彎管 PBHT 後硬度量測結果 (HB)	材料微觀狀態冶金研判與高能量管線服役潛在風險	EPC 專案應對與規範合規處置措施
< 190 HB	極高風險： 材料過度軟化。指示回火溫度過高或持溫過久，導致碳化物異常粗化或析出相溶解，面臨極高的高溫潛變破裂風險。	絕對拒收 (Reject)。 必須將該管段報廢更換，或強制重新執行極其昂貴的完整正常化與回火 (N&T) 熱處理循環並再次測試。
190 HB ~ 195 HB	邊緣狀態： 處於及格邊緣，馬氏體基底可能不穩定，長期潛變強度堪慮。	需對受測區執行額外的表面覆模微觀金相檢測 (Surface Replication) 與工程壽命綜合評估，方可判定適用性 8。
195 HB ~ 280 HB	最佳合格區間 (Target Zone)： 材料兼具優異的高密度釘扎抗潛變強度與適當的延展韌性，晶格處於最佳熱力學穩定態。	檢驗合格 (Accept)。 允許放行並投入 CCPP 現場的模組化組裝與後續高溫運行。
> 280 HB	極脆化風險： 材料未完全回火或冷卻異常導致過度硬化。在熱衝擊與高壓環境下極易發生應力腐蝕破裂 (SCC) 與疲勞脆斷。	必須重新進行回火熱處理 (Reheat treatment) 以降低硬度，並確保降硬度後數值不低於 190 HB。

將硬度精確控制在 195 HB 至 280 HB 的完美合格區間內，是實驗組能否將理論上的 B31J 幾何應力優化，真正轉化為電廠三十年實體壽命延長的最關鍵品保步驟。

六、 第四型潛變破裂防制與高溫低週期疲勞壽命評估

高能量管線系統的可靠度評估，不僅著眼於靜態的承受壓力，更取決於其抵抗長期高溫潛變與動態熱循環疲勞的能力。對於對照組的傳統銲接系統而言，最大的夢魘在於其難以避免的銲道劣化機制。

6.1 銲接熱影響區之第四型潛變破裂（Type IV Creep Cracking）

如前所述，當對照組的 1.5D 彎頭與直管進行承插銲或對接銲時，銲接電弧的高熱輸入會使緊鄰熔合線（Fusion Line）的母材經歷急遽的熱循環。在熱影響區的外部邊緣，即溫度達到鋼材A_C1（下臨界點）與A_C3（上臨界點）相變線之間的「臨界熱影響區（ICHAZ）」以及稍高溫度的「細晶粒熱影響區（FGHAZ）」，P91 鋼的原始回火馬氏體組織會遭到嚴重破壞 ¹。

在這些區域，原本用於釘扎差排的奈米級 MX 碳氮化物會發生部分溶解。當銲後冷卻與後續服役時，這些析出物會在晶界處異常粗化，導致該區域的高溫潛變強度大幅崩跌，甚至遠低於兩側的母材與銲縫金屬（Weld Metal）。這種現象猶如在堅固的管線中嵌入了一道脆弱的環節，隨著服役時間的推移，應變將集中於這個狹窄的軟化帶，引發微孔洞的成核與連鎖聚合，最終導致災難性的第四型潛變破裂（Type IV Creep Cracking）。這是不預警管爆（Tube Rupture）的主因 ¹。

6.2 高溫疲勞極限之轉移與 Larson-Miller 參數（LMP）預測

近期的材料斷裂力學與應變控制低週期疲勞（Strain-Controlled Low-Cycle Fatigue）研究進一步揭示了 P91 銲接系統在高溫下的脆弱性。在室溫（25°C）環境下進行疲勞測試時，破裂點通常發生在母材區域；然而，當測試環境溫度提升至與 CCPP 主蒸汽相仿的 538°C 或 566°C 時，其疲勞壽命呈現顯著的指數衰減，尤其在低應變振幅的長期循環下，疲勞極限大幅退化。更關鍵的是，破裂位置精準地從母材轉移至了細晶粒與臨界熱影響區（ICHAZ/FGHAZ）的交界處，徹底證實了銲接熱循環是高溫疲勞失效的直接肇因 ⁵。

為評估此種破壞對管線壽命的影響，工程界廣泛採用 Larson-Miller 參數（LMP）來關聯服役溫度、時間與材料的破壞應力。在 ASME Section III Subsection NH 針對 Grade 91 鋼材擴展至 650°C 與 600,000 小時的容許應力（Allowable Stress）驗證中，LMP 模型精準預測了從 1% 總應變累積到第三階段潛變（Tertiary Creep）加速崩塌的生命週期 ²⁷。

在此嚴峻背景下，ASME B31.1 規範第 102.2.4 節允許管線在異常狀態下（Allowance for Variation from Normal Operation）進行短暫的超壓超溫運轉 ¹¹。然而，根據潛變壽命消耗的敏感度評估研究，P91 高合金鋼對應力的增長表現出極端的敏感性。若系統在 566°C 下因瞬態條件導致應力超出其容許應力達 15%（例如從 14.0 ksi 增加至 16.1 ksi），相較於低合金鋼（如 P11, P22），P91 鋼的潛變壽命折損最為劇烈，單次短暫的超限運轉即可消耗高達 25% 的整體剩餘潛變壽命 ¹¹。

實驗組導入的 5D CNC 冷作彎管工法，在此刻展現了決定性的防護價值。首先，利用母材「一體成形」的物理優勢，它將小管徑系統中的承插銲與對接銲「全數消滅」，從根本的微觀冶金層面拔除了 ICHAZ 軟化帶與 Type IV 破壞的溫床 ¹。其次，如第三節所述，5D 彎管透過幾何優化帶來了 SIF係數的大幅下降與柔性（1.3/h）的提升，有效稀釋了整體管系的運轉應力與端點負荷 ¹。這不僅降低了管線在日常運轉中的穩定潛變損耗，更在面臨瞬態溫度與壓力激增的異常操作時，為 P91 這種高應力敏感材料提供了更寬廣的安全緩衝裕度，確保了三十年生命週期的絕對可靠性。

七、 零銲節系統之建廠經濟學與非破壞檢測工時減量效益

在探討完複雜的熱力學與微觀冶金力學後，本研究將視角轉向工程專案管理（EPC）層面的建廠經濟學。在複循環電廠的興建過程中，高壓管線系統的現場施工作業往往盤據了整廠建設的關鍵要徑（Critical Path）。其中，P91 高合金鋼的銲接作業，因其工序之繁複與對環境要求之苛刻，被公認為石化與電力工程界風險最高、成本最為高昂的工序之一 ¹。

7.1 P91 高合金鋼銲接工序之高昂代價

針對對照組的 1.5D 鍛造彎頭佈置，任何一個方向的轉折皆意味著必須在彎頭兩端進行兩道現場周向銲口作業。而對於 9% 鉻含量的 P91 材質而言，即便僅是 2″ 以下的小管徑銲口，都必須強制經歷以下一連串高耗能且難以壓縮工期的繁雜步驟 ¹：

1. 坡口加工與打磨： 需耗費大量人工將管口銑削成特定的 J-Prep 或 V-Groove 倒角，並進行手工打磨以清除熱影響區殘渣。傳統 V-Groove 更需要長達兩小時的額外打磨工時 ⁶。
2. 管內高純度氬氣保護（Argon Purging）： 為了防止高溫銲接時 P91 鋼材內部的鉻金屬發生嚴重氧化，必須在管腔內部建立密閉空間，持續灌入高純度氬氣作為背部保護氣體（Backing Gas），並設置水溶性擋板，消耗巨額氣體成本 ¹。
3. 嚴苛的高溫預熱： 根據 ASME B31.1 規範，銲接啟動前必須使用電熱毯將銲道兩側（延伸至少四倍管壁厚度或 100 mm 的範圍）均勻加熱至 200°C 至 300°C，並在整個施銲過程中嚴密維持此溫度區間，防止冷裂紋的產生 ¹。
4. 特殊資質銲接與道間控溫： 僅能由通過 P91 專項培訓並取得特種資質認證的銲接工（Qualified Welders）執行施銲 ²⁹。採用鎢極氬銲（GTAW）進行精密打底，再以被覆劑金屬電弧銲（SMAW）進行多層多道充填，且必須嚴格控管道間溫度不得超越 300°C 極限值，以免損害韌性 ²⁹。
5. 相變受控冷卻： 銲接完成後，不能隨意冷卻，必須監控其緩降至約 100°C 左右，確保高溫奧氏體結構能完全且均勻地相變為馬氏體組織 ¹。
6. 長週期的銲後熱處理（PWHT）： 這是最耗時的一步。需利用電腦控溫設備，以極其緩慢的升溫速率將銲道局部加熱至 730°C – 760°C，持溫數小時進行回火後，再緩慢降溫至室溫。單一 PWHT 循環動輒癱瘓該區域 12 至 24 小時的施工進度 ¹。

7.2 CNC 冷作彎管之顛覆性工時縮減與成本矩陣對比

將上述繁複流程與實驗組的 5D CNC 冷作彎管進行對比，即可顯現其顛覆性的經濟學效益。在具備芯軸支撐（Mandrel Bending）的數值控制彎管機台上，機器只需夾持住設計軟體（如 E3D/SP3D）計算出的最小直管段（Minimum Tangent Length），即可在數分鐘之內完成管線的三維空間連續轉向，將管件「一體成形」 ⁹。

此工法在物理上將上述六大高耗能銲接工序 100% 徹底消滅。這不僅省下了每公尺數公斤的高昂特殊合金銲材（Filler Metal）支出，更將單個管線轉向節點的直接人工作業時數（Man-hours），從動輒數十小時的精細施工作業，驟降至僅需數分鐘的機台成形時間加上整批進爐的 PBHT 時間，帶來了難以估量的經濟降幅 ¹。

工序與資源成本消耗矩陣比較	對照組 (傳統 V-Groove 銲接 + 1.5D 鍛造彎頭)	實驗組  (5D CNC 冷作彎管 + PBHT)	EPC 成本縮減與效益指標
合金銲條 / 銲材消耗	每公尺銲道約需 4.2 kg 特殊合金銲條 6	0 kg (完全無銲材)	節省 100% 銲材直接採購成本
現場手工打磨時數	每個接頭平均需 2 小時打磨修整 6	0 小時	大幅減少高粉塵之現場人工作業
保護氣體與預熱耗能	需持續供應高純度氬氣及數百度電熱毯預熱電能	零現場氣體與預熱耗能	節省輔助材料與龐大現場電力開銷
銲接工序數量	動輒 11 至 18 個多層多道銲接道次 6	一體成形(零道次)	徹底免除高階電銲工人依賴與短缺風險 6

7.3 消除非破壞性檢測（NDT）之關鍵要徑干擾

除了直接銲接工時的減少，5D 冷彎管所實現的「零銲道（Zero-Weld）」系統，在品質檢驗環節帶來了另一個層次的巨大效益。依據 ASME B31.1 以及全球電廠品質保證規範（如 ASME Section III 相關精神），所有 P91 高溫高壓銲口必須進行 100% 涵蓋率的體積型非破壞性檢測（Volumetric NDT），這通常以射線探傷檢測（Radiographic Testing, RT）或相列超音波檢測（Phased Array Ultrasonic Testing, PAUT）來執行 ¹。同時，針對容易萌生微裂紋的 HAZ 區域，規範亦強烈建議執行表面覆模金相（Surface Replication）與表面硬度抽檢 ⁸。

在建廠工區的實務運作中，執行射線探傷（RT）涉及極度嚴苛的游離輻射安全管制。當高劑量的同位素射源開啟時，作業點周遭數十公尺範圍內的工廠區必須拉起封鎖線完全淨空。這不僅中斷了銲接作業，更迫使在同一空間內平行的其他土建、保溫、儀電佈線與設備吊裝等工種必須全面停工避難，產生嚴重的交錯施工干擾（Interference）。實驗組透過零銲道設計，不僅省去了昂貴的 RT 檢測外包費用，更拔除了這項屢屢打斷現場施工節奏的毒瘤，從總體專案管理的視角極大地壓縮了 CCPP 主蒸汽系統管線配置的總體施工時程 ¹。

八、 綜合結論與未來研究發展

本研究透過深度的理論數學推導、ASME 規範歷史解譯、微觀冶金力學分析以及專案建廠經濟學數據比對，針對「應用 CNC 冷作彎管工法於複循環電廠 P91 小管徑高能量管線」之可行性與效益，提出以下核心結論：

1. ASME B31J 規範下之顛覆性應力優化： 透過導入 5D 彎曲半徑（R=5D），管件的幾何柔性特徵值（h）獲得指數級提升。在 ASME B31J-2017/2026 解耦後的演算法中，這使得面內與面外應力強化係數（SIF）大幅下降，逼近直管理論下限的0。搭配1.3/h 的最新柔性係數，5D 冷彎管能如彈簧般有效吸收 566°C 下的熱膨脹位移，精準降低管系整體應力、消解設備端點推力（Nozzle Loads），從而大幅優化了電廠內昂貴的恆力彈簧吊架與防震器配置數量。
2. 物理性根絕第四型潛變破裂（Type IV Creep）風險： 銲接熱影響區，尤其是臨界熱影響區（ICHAZ）的碳化物溶解與粗化，是 P91 高合金鋼在長期高溫服役及高溫低週期疲勞測試中的致命弱點。5D 冷彎管利用母材無縫一體成形的幾何優勢，完全消除了小管徑系統中的承插銲與對接銲，從物理與冶金的雙重防線上，徹底拔除了 Type IV 破壞的溫床，極大地延長了高能量管線的安全服役壽命，並提高了面對異常超壓運轉時的安全裕度。
3. 壓倒性的建廠經濟學效益與排程壓縮： 將傳統1.5D 鍛造彎頭與雙側銲縫替換為 5D 冷作彎管，實現了「零銲接、零探傷」的終極目標。這不僅免除了 P91 材料極其繁雜的預熱、氬氣保護、道間控溫與長達十數小時的銲後熱處理（PWHT），更省下了高昂的合金銲材成本與動輒數十小時的直投人工時數。此外，免除了 100% 射線探傷（RT）的輻射管制，排除了現場平行施工的嚴重干擾，對壓縮 CCPP 建廠關鍵要徑具有決定性的貢獻。
4. 精密應變管理與 PBHT 品保之必要性： 理論的應力優化必須建立在嚴謹的製程品質控管之上。高達6% 的冷作拉伸應變與伴隨而來的外彎側減薄，必須在採購階段導入 Goal-Seek 厚度補償機制，以確保最薄處符合 ASME B31.1 耐壓規範。同時，必須對彎管實施極其嚴格的彎後熱處理（PBHT）進行應變消除與馬氏體組織重構。工程上必須將彎管的勃氏硬度精確控制於 195 HB 至 280 HB 的最佳合格區間，方能保證 P91 材料的高溫潛變抗力得以完全恢復。

綜上所述，將本研究所設定之「2″ 以下小管徑、P91 材質、5D CNC 冷作彎管」工法大規模導入現代 CCPP 氣渦輪機與 HRSG 的高壓附屬系統，已不僅僅是一項管線幾何成形技術的簡單替代，而是一場涵蓋了力學分析精確度、冶金結構可靠度與專案建廠經濟性的跨領域工程典範轉移。未來的超臨界（USC）或氫能混燒電廠之高能量管線設計，應將此類無銲接冷彎技術列為提升電廠韌性、消除高溫潛變隱患，並降低全壽命週期總體擁有成本（TCO）的標準工業配置。
