基於 ASME B31J 規範之 P91 厚壁高能管線冷作彎管與傳統電銲彎頭之綜合評估與效益分析報告 : 解決總包商「建造成本與工期」以及業主「長期運轉安全與維運成本」 (Comprehensive Evaluation and Cost-Benefit Analysis of P91 Heavy-Wall High Energy Piping Cold Bends vs. Traditional Welded Elbows Based on ASME B31J: Addressing EPC Contractors’ “Construction Costs and Schedule” and Owners’ “Long-Term Operational Safety and Maintenance Costs”)

/ Uncategorized / 作者:

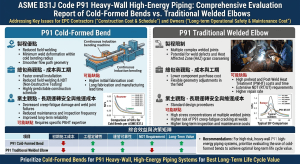

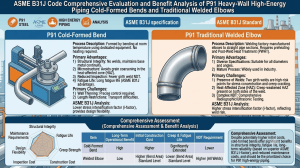

一、 緒論

在全球能源結構急遽轉型與脫碳淨零碳排政策的驅動下，現代化電力系統的運作模式正經歷典範轉移。隨著太陽能與離岸風力等間歇性再生能源併網比例的大幅攀升，傳統作為基載運轉的火力發電廠，特別是燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）與超超臨界（Ultra-Supercritical, USC）燃煤機組，被迫轉型為頻繁啟停（Start-stop）與深度負載調變（Cycling operation）的調峰機組1。在此嚴苛的運轉模式下，電廠內部的高能管線系統（High Energy Piping, HEP），如主蒸汽管線、高溫再熱蒸汽管線（HRH）與給水管線，必須在溫度超越 600°C 至 650°C、內部壓力高達 15 MPa 至 35 MPa 的極端熱力學條件下服役，同時承受極為劇烈的熱膨脹循環應力（Thermal Cycling Stress）、潛變應力（Creep Stress）以及管內流體導致的熱分層效應（Thermal Stratification）1。

過去數十年來，工程設計總包商（EPC）在處理高壓管線的空間轉向時，高度仰賴 1.5D 短半徑或標準長半徑之對銲彎頭（Butt-Welded Elbow）進行系統佈局1。然而，從材料科學與斷裂力學的雙重視角檢視，此種設計思維引入了極度脆弱的銲接熱影響區（Heat-Affected Zone, HAZ）與顯著的幾何不連續性，使其成為整個承壓系統中最致命的應力集中破口1。全球眾多電廠的失效數據與美國電力研究院（EPRI）的研究皆指出，傳統 P91 等高合金潛變強化鐵素體鋼管件在經歷數萬小時的服役後，極易於銲縫的細晶區（FGHAZ）與跨臨界區（ICHAZ）萌生第四型潛變破裂（Type IV Creep Cracking），導致高能管線在未達設計壽命前即發生洩漏，甚至引發災難性的破裂3。

為徹底解決此一系統性力學與冶金缺陷，先進的工程實踐已逐步轉向採用 3D 或 5D 大曲率半徑的一體成型冷作彎管（Cold Bend）工法，從物理層面直接消滅轉彎處的高應力銲道6。與此同時，美國機械工程師學會（ASME）針對管線應力分析發布了革命性的 ASME B31J 規範，摒棄了過去 ASME B31.1 與 B31.3 附錄 D 中過度保守的古典包絡線法則，為複雜幾何管件的應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k）提供了基於高逼真度有限元素分析（FEA）與實體疲勞測試的高精度計算模型7。

本報告旨在專為大型工程總包商（如中鼎工程 CTCI）與終端電廠業主（如台灣電力公司 Taipower）提供一份具備深度學術論理與實務應用價值的研究論文。透過嚴謹探討 ASME B31J 的力學演算法、P91 合金的微觀冶金特性、流體加速腐蝕（FAC）機制，以及全生命週期成本（LCCA）評估，全面論證大曲率冷作彎管取代傳統電銲彎頭在建造成本控制、工期壓縮、長期運轉可靠度及維運成本節約上的絕對綜合優勢，期能為台灣未來之高能管線設計規範與發電廠建置提供科學化之決策指引。

二、 應力分析：基於 ASME B31J 之力學演算法與實證

高溫高壓管線系統的安全性，高度依賴其自身的空間柔性（Flexibility）來吸收由熱膨脹位移與終端設備（如汽輪機、鍋爐接管）所產生的巨大反作用力。在過去的工程實務中，管線應力工程師主要依賴源自 1950 年代 Markl 疲勞測試的古典理論來評估彎管應力。Markl 定義應力強度因子（SIF）為產生疲勞失效的直管彎矩與彎管彎矩之比值，然而其測試基準主要建立於標準薄壁管線，對於現代大管徑、極端厚壁的合金管線而言，往往存在顯著的誤差8。2008 年以後逐步完善並強制納入新版規範的 ASME B31J，透過大規模的實體疲勞測試與有限元素網格分析，為面內（In-plane）、面外（Out-of-plane）與扭轉（Torsional）應力建立了獨立且具方向性的精確模型，徹底顛覆了厚壁彎管的應力評估邏輯2。

2.1 柔性特徵值與卡門橢圓化效應的抑制機制

在 ASME B31J 的嚴謹演算法框架下，決定平滑彎管 SIF 與柔性因子的核心無因次參數被定義為「柔性特徵值」（Flexibility Characteristic, h）9。其定義公式為：

h=T⋅R1/r22

其中，T 為管材的標稱壁厚（或經實測修正的減薄壁厚）， R1為中心線彎曲半徑，r2 為匹配直管的平均半徑6。理論上，B31J 定義的理論柔性因子與 SIF 計算模型如下9：

ktheoretical =1.3/h

iin,theoretical =0.9/h2/3 , iout,theoretical =0.75/h2/3

在常規薄壁管線受彎矩作用時，管件橫截面會產生顯著的橢圓化變形（Karman Ovalization Effect）。這種彈性變形釋放了系統的應變能，賦予管線額外的幾何柔度（表現為 k 值遠大於 1，且有助於吸收熱膨脹位移）11。然而，對於超臨界電廠常用的極端厚壁管，其強大的斷面剛性幾乎完全抑制了橢圓化效應的發生，這使得厚壁管在承受熱分層引發的整體彎矩時，表現出近似於剛體樑的力學特徵2。

以標準的 NPS 4″ XXS P91 管件為例，其公稱外徑為 4.500 吋，標稱壁厚高達 0.674 吋，徑厚比（D0/T）僅為 6.677，遠低於常規管線8。將 3D 大曲率冷作彎管（R1=12”）與傳統 1.5D 對銲彎頭（R1=6”）的實體幾何數據代入 ASME B31J 矩陣演算，可得出如表 1 所示之對比結果2。

力學參數定義 運算方程式 3D 一體成型冷作彎管 (R1​=12″) 1.5D 傳統對銲彎頭 (R1​=6″)
無因次柔性特徵值 (h) h=T⋅R1/r22



 2.210 1.105
理論柔性因子 (ktheoretical) k=1.3/h



 0.588 1.176
規範約束後柔性因子 (kcode) k≧1.0 1.0

(強制收斂，視為剛體)

 1.176

(保留理論值)
理論面內 SIF (iin,theoretical) iin =0.9/h2/3 0.530 0.842
規範約束後面內 SIF (iin,code) iin≧1.0 1.0

(強制收斂至極限值)

 1.0

(強制收斂至極限值)
理論面外 SIF (iout,theoretical) iout =0.75/h2/3 0.442 0.702
規範約束後面外 SIF (iout,code) iout≧1.0 1.0

(強制收斂至極限值)

 1.0

(強制收斂至極限值)

表 1：基於 ASME B31J 之 NPS 4″ XXS 規格 P91 管件柔性與 SIF 解析比較表8

2.2 剛體悖論與抗疲勞安全餘裕之深層解析

表 1 的演算結果揭示了現代極端厚壁高能管線在 B31J 框架下反直覺的「剛體悖論（Rigid-Body Paradox）」。直覺上，彎曲半徑較大的 3D 冷作彎管應具備更好的力學流線與應力緩衝能力；但在固體力學演算法中，較大的 R1 直接推升了 h 值至 2.210，導致其理論柔性因子跌落至 0.58812。ASME B31J 設置了嚴格的物理下限約束（Lower Bound Constraint）：管件的強度不可能高於相同截面的直管，柔性亦不可能低於絕對剛體。因此，計算值小於 1.0 的理論柔性因子被商業應力軟體（如 CAESAR II）強制收斂為剛性基礎值（k=1.0）8。

同樣的邊界約束也發生在 SIF 計算上。3D 冷作彎管與 1.5D 彎頭的理論面內外 SIF 皆因厚壁效應小於 1.0，最終在軟體中被統一截斷為直管的下限極限值（i=1.0）8。然而，這項法規約束掩蓋了冷作彎管在工程物理上的巨大優勢。3D 冷作彎管的理論面內 SIF（0.530）遠低於 1.5D 彎頭（0.842）8。這明確指出，在承受相同規模的三維空間交變彎矩與熱分層引發的二次應力時，大曲率冷作彎管的實際應力集中程度遠低於傳統彎頭，從設計源頭即提供了更為廣闊的抗疲勞安全餘裕12。

此外，法蘭的邊界效應亦是傳統設計常忽略的盲點。ASME B31J 與附錄 D 的分析指出，若彎頭一端銲接法蘭，將進一步限制橢圓化變形，使該局部系統剛度提升約 75%（柔性因子下降）；若兩端皆具法蘭，系統剛度將暴增 200%11。這種局部剛度激增會將巨大的熱膨脹反作用力直接傳遞至相鄰的幫浦或汽輪機管口（Nozzle Loads），增加設備損壞風險16。採用一體成型的大曲率冷作彎管，能夠物理性地將法蘭銲接口或對銲點大幅度推移至遠離幾何轉角的直管段，徹底解耦（Decoupling）應力集中點與幾何拘束點，從而極大化地保護終端昂貴之旋轉機械設備2。

三、 冶金特性與微觀失效機制探討

高壓承壓設備的長期可靠度不僅是巨觀力學的展現，更深刻取決於金屬材料在奈米級別微觀組織中的相態穩定性。超臨界發電廠為追求超越 45% 以上的熱效率，廣泛採用新一代的潛變強度增強型鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF），其中以 P91 鋼（ASTM A335 Grade P91）最為關鍵14。其卓越的高溫潛變抗性，完全建立在極端精確的合金設計與嚴格的熱處理工序之上。

3.1 P91 合金之微觀強化機制

P91 鋼的卓越性能源自於其精確調控的化學元素配比與後續的相變工程。主要的合金元素及其冶金學意義如表 2 所示。

元素 質量分數 (%) 冶金學意義與微觀強化作用
碳 (C) 0.08 – 0.12 直接影響硬化能力，與鉻、鉬等元素結合形成關鍵的碳化物析出相19。
鉻 (Cr) 8.00 – 9.50 提供卓越的抗高溫蒸汽氧化與抗高溫腐蝕能力，參與碳化物形成20。
鉬 (Mo) 0.85 – 1.05 提供強大的固溶強化效應，提升金屬基體的高溫屈服強度20。
釩 (V) &

鈮 (Nb)

 V: 0.18–0.25,

Nb: 0.06–0.10

 形成極細小且彌散分佈的 MX 型碳氮化物（如V(C,N) 與 Nb(C,N)），強效釘紮晶界，阻擋差排運動與高溫晶粒粗化20。
氮 (N) 0.030 – 0.070 沃斯田鐵穩定劑，參與奈米級 MX 相的形成，防止其在高溫服役下過度粗化或溶解20。
鎳 (Ni) + 錳 (Mn) ≦1.00 (總量控制) 強烈壓抑相變溫度區間（特別是AC1 下臨界溫度）。總量過高會導致銲後熱處理時誤觸兩相區20。

表 2：P91 鋼核心化學成分及其冶金微觀強化機制2

在鋼廠經歷標準的正常化與回火（N&T，加熱至 1040°C 以上完全奧氏體化後快冷，再於 730°C – 770°C 間回火）後，P91 鋼會生成標誌性的回火麻田散鐵（Tempered Martensite）微觀組織19。富鉻的M23C6 型碳化物沿著原奧氏體晶界（PAGB）與麻田散鐵板條邊界大量析出，形成阻擋晶界滑動的堅固防線；同時，奈米級的 MX 析出物在板條內部彌散，進一步鎖死亞晶界遷移與位錯運動20。近期的研究亦指出，為進一步改善微觀組織穩定性，部分改良型 P91 會添加微量硼（Boron, 約 100 ppm），以穩定 HAZ 區域的強度並延緩潛變劣化23。

3.2 第四型潛變破裂（Type IV Cracking）之演化與致命性

傳統的 1.5D 彎頭在現場與直管進行銲接時，劇烈的熱循環不可避免地破壞了上述完美的微觀結構。銲接熱影響區（HAZ）依照承受峰值溫度（Tp）的不同，被強制分化為多個脆弱區段2：

  1. 粗晶區（CGHAZ）：緊鄰銲道融合線，Tp 遠高於 AC3，碳化物完全溶解，導致奧氏體晶粒嚴重粗化，冷卻後形成粗大脆硬的麻田散鐵8。
  2. 細晶區（FGHAZ）：Tp 略高於AC3 ，碳化物部分溶解，抑制了晶粒成長，形成細晶結構2。
  3. 跨臨界區（ICHAZ）：Tp 介於下臨界溫度 AC1 與上臨界溫度 AC3 之間。此區域經歷了部分奧氏體轉變，原有組織發生嚴重劣化2。

在高溫（550°C – 650°C）長期服役期間，ICHAZ 與 FGHAZ 的邊界會發生劇烈的軟化。原本負責釘紮晶界的 M23C6會快速粗化，基體的麻田散鐵板條逐漸回覆、多邊形化（Polygonalization），喪失了對差排攀移的阻擋能力4。在系統軸向應力與管線內壓誘發的環向應力共同作用下，此一極度狹窄的軟化帶內會加速萌生潛變空洞（Creep Cavities）10。隨著生命週期推進，這些空洞從孤立狀態迅速串連成微裂紋，最終引發極具毀滅性的第四型潛變破裂（Type IV Cracking）10。這種破裂機制往往在電廠營運的期中階段（約 40,000 至 100,000 小時）即無預警爆發，且裂紋演化速度極快，被業界視為潛藏的定時炸彈4。

3.3 冷作變形極限應變率與 B31.1 熱處理決策

以一體成型冷作彎管取代銲接彎頭，其核心冶金價值在於完全免除了高溫熱輸入，從物理上根絕了 HAZ 與 Type IV 破裂的生成溫床2。然而，劇烈的冷塑性變形會大幅提高材料內部的差排密度，引發加工硬化（Work hardening）。為確保高溫潛變抗性不受損害，ASME B31.1 規範（Table 129.3.3.1-1）針對 P-No. 15E 鋼材的成形後熱處理（PBHT）制定了極度嚴密的法規矩陣8。

成形應變率（Extreme Fiber Elongation, ε）可透過幾何公式計算：ε=r/R×100%，其中 r 為管件外半徑，R 為彎曲半徑17。對於 3D 彎管而言，其應變率約為 16.67%20。依據 B31.1 規範，熱處理之處置邏輯如表 3 所示。

計算之冷作應變率 (ε) 管線系統設計操作溫度 強制性成型後熱處理要求 (PBHT) 冶金學處置邏輯
ε≦5% 任意溫度 通常豁免額外熱處理 應變量極低，微觀組織之差排密度變化不足以驅動碳化物異常粗化20。
5%≦ε≦20% ≦1115°F(600°C) 次臨界退火 / 應力消除熱處理 (Subcritical PBHT) 核心黃金區間。透過次臨界退火釋放殘留應力，完美保留母材原有的回火麻田散鐵與析出物20。
5%≦ε≦20% >1115°F(600°C) 強制重新進行全面正常化與回火 (N&T) 極端高溫下對晶格缺陷極度敏感，必須透過全相變循環重建受損的潛變強度20。
ε>20% 任意溫度 強制重新進行全面正常化與回火 (N&T) 塑性變形過大，內部組織已遭嚴重破壞，強制要求整體組件重新進入高溫相變循環20。

表 3：ASME B31.1 P91 鋼冷彎成型極限應變率與 PBHT 決策矩陣8

由於現代 CCPP 電廠多數高能管線的操作溫度控制在 600°C 以下，採用應變率約 16.67% 的 3D 冷作彎管，恰好落入規範允許執行「次臨界應力消除熱處理」的黃金區間內8。這意味著工程師能夠透過 730°C 至 760°C 的溫和退火，完美釋放加工殘留應力，同時避免了全尺寸 N&T 可能引發的大型管段高溫塌陷與冷卻晶相分化風險，達成法規合規與冶金強化的雙重目標20。

3.4 流體加速腐蝕（FAC）之流體動力學與電化學抑制

除高溫潛變外，流體加速腐蝕（Flow-Accelerated Corrosion, FAC）是導致高能管線（特別是單相水或汽水兩相流系統）管壁減薄的另一致命機制25。FAC 是一種結合電化學溶解與流體力學質量傳輸（Mass transfer）的複合降解過程26。其核心化學反應發生在缺氧的高溫純水中，鐵金屬被氧化並形成磁鐵礦（Magnetite, Fe3O4）保護膜：

3Fe+4H2O→Fe3O4+4H2

隨後，保護膜在微酸性或特定水化學環境下發生還原溶解：

Fe3O4 ​ +(2−b)H+ +1/3H2 ​ ⇌Fe(OH)b (2−b)+ ​+(4/3−b)H2O 26

在直管段的穩定層流下，這層磁鐵礦膜能提供極佳的防腐蝕屏障；然而，在彎頭、漸縮管或孔口板等幾何急遽變化處，湍流（Turbulence）與二次渦流（Secondary flows）會使得邊界層厚度銳減，質量傳輸係數（MTC）激增26。強大的流體剪應力不斷將溶解的鐵離子帶入主流中，導致保護膜的溶解速度遠大於生成速度，造成管壁呈蜂窩狀或波浪狀快速減薄25。

傳統 1.5D 彎頭因曲率半徑過短，流體流經內緣時極易發生流場分離（Flow separation），伴隨而來的離心力與逆向壓力梯度會生成強烈的狄恩渦流（Dean vortices）27。實體解剖與計算流體力學（CFD）研究顯示，彎頭下游的銲縫與熱影響區往往是 FAC 減薄最為嚴重的區域，甚至可達每年 3 毫米的驚人速率26。改採 3D 或 5D 冷作彎管，其平緩的流體通道從根本上優化了流體動力學特徵，大幅降低了雷諾數（Reynolds number）的局部突增與表面剪應力15。這種物理構型的優化，顯著抑制了氧化膜的剝離機制，極大地延長了管線系統的安全服役週期21。

四、 經濟效益與全生命週期成本 (LCCA) 評估

在發電廠等大型基礎建設專案中，決策者往往面臨初期資本支出（CAPEX）與長期營運維護成本（OPEX）的權衡。儘管大曲率厚壁冷作彎管在預製階段需仰賴高階 CNC 彎管機具，初期投入略高，但若導入全生命週期成本（Life-Cycle Cost Analysis, LCCA）的評估視角，其將為 EPC 總包商與終端業主帶來極具顛覆性的總體經濟效益15。

4.1 對總包商（EPC）之建造成本縮減與工期壓縮 (CAPEX)

現代 CCPP 專案的現場銲接是一項極端昂貴且佈滿風險的工程瓶頸。針對高硬化能力的 P91 厚壁合金鋼，現場電銲工序伴隨著嚴苛的熱力學管控14：

  1. 極端的高溫預熱：為防止氫引致裂紋（HIC）或冷裂紋，銲前必須搭設電阻加熱帶，將母材預熱並嚴密維持在 200°C 至 300°C 的層間溫度14。
  2. 高昂的耗材與人力：需聘用具備頂級證照之特殊銲工，在惡劣的高溫環境下，採用極低氫含量的高合金專用銲材（如 E-9015-B9-H4）進行多層多道銲接14。
  3. 高風險之銲後熱處理（PWHT）：銲接完成後，溫度必須精確控制降至麻田散鐵轉變終了溫度（Mf，約 95°C），隨即啟動 730°C 至 775°C、長達數小時的 PWHT23。任何熱電偶失效或溫控偏差（特別是超越微量合金壓抑之AC1 臨界點）皆會導致整段銲道脆化報廢，引發巨額重工成本5。

採用 3D 或 5D 一體成型冷作彎管，每一個彎道組件即可在實體空間中直接消滅兩道高風險的厚壁環向銲口15。這種「去銲接化（De-welding）」策略，不僅省下了可觀的銲接耗材與特種勞工薪資，更徹底免除了極易產生熱梯度偏差的現場局部 PWHT 作業23。管段可在預製工廠（Prefabrication Shop）受控的大型電爐內進行均勻且批次化的成型後熱處理（PBHT），完美避免了因非破壞性檢驗（NDT/RT）不合格所導致的剷修與二次檢測費用22。這使得管線安裝的專案要徑（Critical Path Method, CPM）獲得數十個百分點的巨幅壓縮，極大化降低了 EPC 的現場管理壓力與履約逾期風險5。

4.2 對終端業主之長期維運與停機風險管控 (OPEX)

對於台灣電力公司等電廠營運商而言，機組的妥善率與非計畫性停機（Unplanned Outage）防範是決定企業獲利的最核心指標。高能管線在長達數十年的服役期內，檢修與更換成本極度驚人。

  • 在役檢查（ISI）費用之節省：依據美國電力研究院（EPRI）的高能管線維護準則，含有銲道的系統必須納入定期的風險導向在役檢查。每十年的大修期間，均需耗費鉅資搭設鷹架、拆除石棉保溫層，於高輻射或高溫危險區執行相控陣列超音波（PAUT）或覆膜金相（Replication）檢測5。EPRI 研究指出，透過技術優化將特定銲道的檢查週期從 10 年延長至 30 年，單一系統即可節省超過 60 萬美元的檢測與支援成本13。冷彎管直接消除了轉角處的銲道，使業主得以完全豁免這些高壓應力集中區的長期 NDE/NDT 檢測，省下可觀的維運預算15。
  • 災難性失效與重工成本的迴避：第四型潛變破裂演化極快，一旦從微空洞惡化為貫穿裂紋（Through-wall cracks），不僅可能引發嚴重的工安事故，修復成本更是天文數字。EPRI 案例指出，更換燃煤電廠的兩個高溫再熱管（Hot Reheat）銲接三通，總成本高達 120 萬美元；若訂製一體成型的鍛件，單顆採購成本亦達5 萬美元，且交期長達 12 個月34。全球因這類管件瑕疵導致的曝險金額估計超過 100 億美元28。一體成型冷作彎管徹底抹除了銲道弱點，確保系統能無虞地度過 100,000 小時的設計壽命，免去了高達數千萬台幣的日均停機營業損失31。

五、 實務建議：設計、製造與數位化追溯

為確保冷作彎管工法能在實際工程中完美兌現其理論力學與經濟價值，針對 EPC 總包商與管線製造商，特提出涵蓋設計逆向驗證、精密熱處理製造及工業 4.0 數位化追溯的閉環管理（Closed-loop Management）實務建議：

5.1 設計端：高逼真度逆向二次檢核（Reverse Verification）

傳統管線應力分析（如 CAESAR II）往往基於「標稱尺寸」（Nominal dimensions）進行理想化運算，這與冷作加工的物理現實存在嚴重脫節。在冷彎加工中，外弧面必然因拉伸而發生管壁減薄（Wall Thinning），且橫截面會出現一定程度的橢圓化（Ovalization）17。

  • 實務建議：設計單位應與製造商（如潁璋工程）建立數據回饋機制。在冷彎製程中，利用高階 CNC 混合動力設備即時擷取實際成形後的幾何特徵值（實測減薄率與實測橢圓度）35。將這些真實的物理數據直接回饋至應力分析軟體中進行「逆向二次檢核（Reverse Verification）」，重新基於 ASME B31J 演算法核算修正後的 SIF 與 k 因子，確保最終輸出的終端管口負荷（Nozzle Loads）具備絕對的工程真實性與合規性9。

5.2 製造端：高精密度 CNC 工法與中頻感應熱處理（IH-PBHT）

對於3≦R/D≦5的緊密曲率冷作彎管，劇烈的塑性變形極易在管壁內側引發皺褶（Wrinkling）或在斷面造成嚴重塌陷20。

  • 實務建議：必須嚴格規範製造商採用配備內部芯棒（Mandrel）與外部防皺模具的重型 CNC 旋臂彎管設備，將管件橢圓化率嚴格控制在國際標準的 8% 以內，同時透過超音波測厚（UT）確認最薄處仍大於 ASME B31.1 所要求之最小承受內壓厚度tm 19。
  • 熱處理控制：在執行 P91 管件的次臨界 PBHT 時，推薦採用先進的中頻感應加熱（IH-PBHT）。透過調降交流頻率（如 2 kHz 以下）以加深電磁熱穿透深度，有效克服高頻集膚效應（Skin effect）在厚壁管內外壁造成的嚴重徑向溫差20。溫度曲線應利用高精度熱電偶精準鎖定在 730°C 至 760°C 之間，並要求彎後表面硬度必須落在 190 HBW 至 250 HBW 的黃金規範區間內，確保冶金晶界具備最佳抗潛變韌性20。

5.3 品保端：數位孿生與 QR Code 履歷追溯 (Industry 4.0)

在核能或大型超臨界電廠建設中，材料履歷（Material Pedigree）的防偽與追溯是品保（QA/QC）的最高準則。傳統紙本圖資在混亂的工地現場極易發生料件錯置的災難29。

  • 實務建議：強烈建議 EPC 導入基於工業4.0 概念的製造執行系統（MES）與數位孿生（Digital Twin）技術。將每一件預製冷作彎管的完整物理履歷——包含管材驗收證明、鋼鐵廠爐號（Heat number）、CNC 彎管物理參數、IH-PBHT 的即時溫度曲線、硬度檢測報告及 UT 測厚數據——全部數位化，並綁定至專屬的 QR Code 上傳雲端資料庫29。現場安裝工程師僅需透過行動裝置掃描條碼，即可啟動數位防呆機制（Poka-yoke），確保用料百分之百準確，並在專案結案時，為業主移交一份無懈可擊的數位竣工模型（As-built digital handover）29。

六、 結論

面對全球能源轉型下日益頻繁的機組負載交變需求，以及超臨界環境中極端的高溫高壓服役條件，傳統高度依賴 1.5D 現場電銲彎頭的高能管線設計，已在力學結構與冶金微觀層面暴露出嚴重的系統性缺陷，成為觸發第四型潛變破裂（Type IV Cracking）、流體加速腐蝕（FAC）與巨額非預期維運成本的定時炸彈。

本研究論文透過 ASME B31J 規範的嚴密推導證實，大曲率（3D/5D）厚壁冷作彎管雖在理論上受限於法規之剛體下限約束，但其具方向性之面內外應力強度因子（SIF）在物理本質上仍遠低於傳統電銲彎頭，不僅極大地消弭了彎矩應力集中，更透過解耦法蘭拘束邊界，為相鄰旋轉機械提供了極佳的保護與抗疲勞安全餘裕。在冶金科學領域，透過精算冷作成形應變率，並搭配控制在 730°C 至 760°C 之間的次臨界彎後熱處理（Subcritical PBHT），冷作工法完美地保留了 P91 合金鋼基底的回火麻田散鐵與抗潛變奈米析出物機制，從源頭徹底抹除了熱影響區（HAZ）的生成，阻斷了致命微裂紋萌生的溫床。

在全生命週期（LCCA）的宏觀經濟效益上，冷作彎管的「去銲接化」策略為總包商（EPC）省去了高風險的高溫合金銲接、現場 PWHT 控制與繁瑣的非破壞性檢驗（NDT），大幅壓縮建廠的專案要徑；更為終端業主免去了長達數十年、動輒上百萬美元的在役檢查（ISI）費用與鉅額的停機重工曝險。

本報告強烈呼籲，國內外大型總包商與終端電力營運商在規劃新建 CCPP 擴建案或老舊機組更新工程（Retrofit）時，應從規範源頭進行系統性升級，將「基於 ASME B31J 演算法之大曲率 CNC 冷作彎管搭配 QR Code 數位化追溯系統」列入高能管線（HEP）之強制工程設計標準。這不僅是順應國際最新力學法規的必然趨勢，更是實現建廠資本支出最佳化、推升專案數位化治理層級，並捍衛國家電力骨幹長期穩定運轉最具戰略價值的前瞻性決策。

參考文獻

  1. 厚壁P91銲接彎頭與大曲率冷作彎管之應力分佈與終端受力分析報告(Comparative CAESAR II Piping Stress Simulation Based on the ASME B31J Code – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BCasme-b31j%E8%A6%8F%E7%AF%84%E4%B9%8Bcaesar-ii%E7%AE%A1%E7%B7%9A%E6%87%89%E5%8A%9B%E6%A8%A1%E6%93%AC%E5%B0%8D%E7%85%A7%EF%BC%9A%E5%8E%9A%E5%A3%81p91%E9%8A%B2%E6%8E%A5%E5%BD%8E/
  2. 複循環電廠P91 厚壁蒸汽管線（4″ XXS）抗熱分層效應之應力優化研究：一體成型冷作彎管與傳統銲接管件之有限元素（FEA）疲勞對比分析(Stress Optimization Study on Thermal Stratification Resistance in Thick-Walled P91 Steam Piping (4 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E8%A4%87%E5%BE%AA%E7%92%B0%E9%9B%BB%E5%BB%A0-p91-%E5%8E%9A%E5%A3%81%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A%EF%BC%884-xxs%EF%BC%89%E6%8A%97%E7%86%B1%E5%88%86%E5%B1%A4%E6%95%88%E6%87%89%E4%B9%8B/
  3. 複循環發電廠高能管線冷作彎管工法對專案要徑之影響與效益評估 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E8%A4%87%E5%BE%AA%E7%92%B0%E7%99%BC%E9%9B%BB%E5%BB%A0%E9%AB%98%E8%83%BD%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B7%A5%E6%B3%95%E5%B0%8D%E5%B0%88%E6%A1%88%E8%A6%81%E5%BE%91%E4%B9%8B-2/
  4. What is type IV cracking, and how is it detected? – TWI, https://www.twi-global.com/technical-knowledge/faqs/faq-what-is-type-iv-cracking-and-how-is-it-detected
  5. Review of Type IV Cracking in Piping Welds – EPRI, https://restservice.epri.com/publicdownload/TR-108971/0/Product
  6. Understanding SIF in Piping Elbows | PDF | Stress (Mechanics) | Bending – Scribd, https://fr.scribd.com/document/230539704/Piping-Elbow-or-Bend-SIF
  7. Stress Intensity Factor (SIF) For Special Geometries In Piping Stress Analyisis – CADE, engineering, https://cadeengineering.com/study-case/stress-intensity-factor-sif-for-special-geometries-in-piping-stress-analyisis/
  8. Stress Intensity Factor (SIF), Flexibility Factor: ASME B31.3 vs ASME B31J – What Is Piping, https://whatispiping.com/stress-intensity-factor-sif-flexibility-factor-asme-b-31j/
  9. 基於ASME B31J 與高逼真度三維有限元素分析之2″ XXS P91 高壓管線應力與經濟效益深度研究：5D 對銲彎頭與5D 冷作彎管之比較(An In-Depth Study on the Stress and Economic Benefits of 2 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%88%87%E9%AB%98%E9%80%BC%E7%9C%9F%E5%BA%A6%E4%B8%89%E7%B6%AD%E6%9C%89%E9%99%90%E5%85%83%E7%B4%A0%E5%88%86%E6%9E%90%E4%B9%8B-2-xxs-p91-%E9%AB%98%E5%A3%93%E7%AE%A1/
  10. Different approaches for stress index calculation in elbows of a fusion plant piping system, https://re.public.polimi.it/retrieve/70867418-38e9-4993-80bf-afe880934513/LoConteStressIndexVersioneAccettata.pdf
  11. How to Perform Flanged Elbow Stress Analysis in Piping Systems – EPCLand, https://epcland.com/flanged-elbow-stress-analysis/
  12. 冷作彎管與傳統電銲工法在系統柔性與端點負載之深度比較(Optimization of High-Pressure Piping Design Based on 2026 ASME B31J and B31.1 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-2026-asme-b31j-%E8%88%87-b31-1-%E4%B9%8B%E9%AB%98%E5%A3%93%E7%AE%A1%E7%B7%9A%E8%A8%AD%E8%A8%88%E6%9C%80%E4%BD%B3%E5%8C%96%EF%BC%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E8%88%87/
  13. Inspection Optimization: Probabilistic Fracture Mechanics – Structural Integrity Associates, https://www.structint.com/news-views-volume-49-inspection-optimization-probabilistic-fracture-mechanics/
  14. Welding and Postweld Heat Treatment of P91 Steels – ResearchGate, https://www.researchgate.net/publication/291129054_Welding_and_Postweld_Heat_Treatment_of_P91_Steels
  15. 複循環發電廠高能管線冷作彎管工法對專案要徑之影響與效益評估(Impact and Benefit Evaluation of the Cold Bending Method for High-Energy Piping on the Project Critical Path in Combined Cycle Power Plants) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E8%A4%87%E5%BE%AA%E7%92%B0%E7%99%BC%E9%9B%BB%E5%BB%A0%E9%AB%98%E8%83%BD%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B7%A5%E6%B3%95%E5%B0%8D%E5%B0%88%E6%A1%88%E8%A6%81%E5%BE%91%E4%B9%8B/
  16. ANSI/ASME B31.1, “Power Piping” American National Standard Institute, Contents Through Table A-3., https://www.nrc.gov/docs/ML0314/ML031470592.pdf
  17. 基於ASME B31J 規範之CCPP 廠高壓蒸汽管線P91 3 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%A6%8F%E7%AF%84%E4%B9%8B-ccpp-%E5%BB%A0%E9%AB%98%E5%A3%93%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A-p91-3-xxs-3d-%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%B0%8D%E6%AF%94-1-5d/
  18. Type IV Cracking of Weldments in Enhanced Ferritic Steels – TWI, https://www.twi-global.com/technical-knowledge/published-papers/review-of-type-iv-cracking-of-weldments-in-9-12cr-creep-strength-enhanced-ferritic-steels/
  19. 基於ASME B31.1 規範探討P91 鋼管極端冷彎後中頻感應熱處理（IH-PBHT）的製程優化與全流程微觀/巨觀質量控制及其實務應用評估(Optimization of Intermediate Frequency Induction Post-Bending Heat Treatment (IH-PBHT) for P91 Steel Pipes After Extreme Cold Bending and Full-Process Micro/Macro Quality Control Based on ASME B31.1 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31-1-%E8%A6%8F%E7%AF%84%E6%8E%A2%E8%A8%8E-p91-%E9%8B%BC%E7%AE%A1%E6%A5%B5%E7%AB%AF%E5%86%B7%E5%BD%8E%E5%BE%8C%E4%B8%AD%E9%A0%BB%E6%84%9F%E6%87%89%E7%86%B1%E8%99%95%E7%90%86/
  20. Development and Implementation of a High Energy Piping Program, https://na.eventscloud.com/file_uploads/bdccf1cf2eb95976181ec14cb00f2d3e_12Dowling_DevelopmentandImplementationofaHighEnergyPipingProgram.pdf
  21. Type IV cracking in ferritic power plant steels – Phase Transformations and Complex Properties, https://www.phase-trans.msm.cam.ac.uk/2006/MST7520.pdf
  22. 冷作彎管之配管工程化 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/test/
  23. Creep strength behavior of boron added P91 steel and its weld in the temperature range of 600-650 °C – DTU Research Database, https://orbit.dtu.dk/en/publications/creep-strength-behavior-of-boron-added-p91-steel-and-its-weld-in-/
  24. FossilPlantHigh-EnergyPipingDamage EPRI PDF | PDF | Welding | Construction – Scribd, https://www.scribd.com/document/395820927/FossilPlantHigh-EnergyPipingDamage-EPRI-pdf
  25. Proximity Effect on Flow-Accelerated Corrosion | PDF – Scribd, https://www.scribd.com/document/464249273/1-s2-0-S0306454909003946-main-pdf
  26. Flow-accelerated corrosion – Grokipedia, https://grokipedia.com/page/flow_accelerated_corrosion
  27. Flow Accelerated Corrosion in Nuclear Power Plants – IntechOpen, https://www.intechopen.com/chapters/39784
  28. CFD study of flow accelerated corrosion in 3D elbows | Request PDF – ResearchGate, https://www.researchgate.net/publication/260912581_CFD_study_of_flow_accelerated_corrosion_in_3D_elbows
  29. Comparative Study on Flow-Accelerated Corrosion and Erosion–Corrosion at a 90° Carbon Steel Bend – PMC, https://pmc.ncbi.nlm.nih.gov/articles/PMC7179026/
  30. Effect of Fusion Boundary Microstructure on Flow-Accelerated Corrosion Cracking – MDPI, https://www.mdpi.com/1996-1944/17/9/2026
  31. EPRI Technical Report 3002015906, “Technical Bases for Inspection Requirements for PWR Steam Generator Class 1 Nozzle-to-Ve – Nuclear Regulatory Commission, https://www.nrc.gov/docs/ML2022/ML20225A141.pdf
  32. 極端規格（5″~5″ XXS）P91厚壁蒸汽管線以3D冷作彎管取代銲接彎頭之全壽命週期可靠度、應力解析與EPC資產完整性評估深度分析研究(In-Depth Analysis and Research on Life-Cycle Reliability, Stress Analysis, and EPC Asset Integrity Assessment of Substituting Welded Elbows with 3D Cold-Bent Pipes for Extreme-Specification (2.5 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E6%A5%B5%E7%AB%AF%E8%A6%8F%E6%A0%BC%EF%BC%882-55-xxs%EF%BC%89p91%E5%8E%9A%E5%A3%81%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A%E4%BB%A53d%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E5%8F%96%E4%BB%A3%E9%8A%B2/
  33. GUIDE LINES FOR HEAT TREATMENT – BHEL, https://www.bhel.com/sites/default/files/sct-1867-nit-volume-1a-techno-commercial-bid_part3-1572614268.pdf
  34. Emerging Issues in the Power Generation Industry – The National Board of Boiler and Pressure Vessel Inspectors, https://www.nationalboard.org/SiteDocuments/General%20Meeting/2025-3-SIEFERT.pdf
  35. https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-asme-b31j-%E8%A6%8F%E7%AF%84%E7%9A%84%E9%AB%98%E8%83%BD%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E8%A8%AD%E8%A8%88%E8%88%87%E6%96%BD%E5%B7%A5%E9%96%89%E7%92%B0%E6%95%B4/
