基於 ASME B31J 規範之低溫碳鋼冷作彎管應力強度因子（SIF）分析與冷凍管網應力彈性設計之優化研究 (Stress Intensity Factor (SIF) Analysis of Cold-Bent Low-Temperature Carbon Steel Pipes and Flexibility Design Optimization of Refrigeration Piping Networks Based on ASME B31J)

/ Uncategorized / 作者:

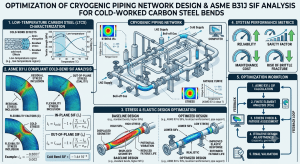

摘要

隨著全球工業對環境永續與高能源效率之要求日益嚴格，採用自然冷媒如二氧化碳（R744）與氨（R717）的級聯式（Cascade）冷凍系統在大型工業管網與冷鏈物流中愈發普及。然而，此類高壓低溫管網的設計面臨極為嚴峻的應力集中與熱疲勞挑戰。過去數十年間，管線工程師普遍依賴 ASME B31.3 附錄 D 之經驗公式進行管線彈性與應力分析，但隨著材料科學與有限元素分析（FEA）技術的進步，傳統公式在處理非標準幾何與冷作彎管時顯露出非保守（Non-conservative）的設計風險。為解決此問題，ASME 於近期版本中正式刪除附錄 D，並強制要求應用 ASME B31J 規範計算應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k-factor），促使傳統管網的應力評估基準發生了典範轉移。

本研究針對低溫碳鋼（ASTM A333 Grade 6）在冷作彎管成形過程中的物理畸變與殘餘應力演化進行深度探討，並結合 ASME B31J 的最新理論框架，深度分析 1.5D、3D 與 5D 等不同彎曲半徑對管網剛度與局部 SIF 的影響。研究發現，冷作彎管所產生的壁厚減薄與截面真圓度（Ovality）變化，會顯著改變管件的柔性特徵值，進而影響平面內、平面外及扭轉三個維度的 SIF 數值。透過業界標準 CAESAR II 軟體進行案例分析，比較傳統 ASME B31.3 附錄 D 與現代 B31J 規範在二氧化碳與氨級聯管網中的應力分佈差異。

結果顯示，導入 B31J 規範後，能更精確地捕捉大曲率冷作彎管的局部應力集中效應，凸顯了 3D 彎管在主傳輸管線柔性吸收上的最佳平衡點，並同時論證了 1.5D 冷作彎管在極低溫蒸發器小管徑（NPS 2 以下）端點連接上，消除銲縫以防止脆性斷裂的實務不可替代性。本論文綜合彙整之研究成果為工業管網的疲勞壽命預測提供了更精確的科學依據，並為未來高壓低溫流體傳輸系統的建構提供了具高度學術價值與實用性之工程指南。

一、 緒論

1.1 研究背景與動機

在現代重工業、石化製程與大型冷鏈物流設施中，製冷系統的設計正經歷由傳統氟系冷媒（HFCs/HCFCs）向自然冷媒過渡的技術變革。其中，二氧化碳（CO2, R744）與氨（NH3, R717）的混合級聯系統，因其零臭氧層破壞潛能值（ODP）及極低的全球暖化潛能值（GWP），已成為兼顧環保法規與熱力學效率的最佳實踐方案1。然而，二氧化碳作為低溫側冷媒時，其臨界溫度極低（31.05°C），在亞臨界或跨臨界循環中，管網經常處於高達 1015 psig（約 70 bar）的高壓，以及最低至 -45°C 的極低溫狀態1。在此極端工況下，管線系統不僅需要承受極大的內部壓力，亦會因停機至運行期間的巨大溫差而產生強烈的熱收縮變形。管線材料的低溫韌性、幾何不連續處的局部應力集中效應，以及對端點設備（如泵浦與極低溫蒸發器）造成的龐大推力，成為決定管網安全運行壽命的核心關鍵。

長久以來，負責製程管線設計的工程師主要遵循 ASME B31.3 附錄 D 所提供的圖表與公式進行應力強度因子與柔性因子的計算。這些參數最初是基於 1950 年代 A.R.C. Markl 團隊所執行的實體疲勞彎曲測試所推導而出5。然而，附錄 D 的簡化公式在處理厚壁管線、非標準分支以及大曲率冷作彎管時，往往會低估實際的局部峰值應力7。為根除這類潛在的設計缺陷，ASME 在最新修訂版本中已全面刪除附錄 D，並強制將建立在嚴謹物理試驗與先進 FEA 基礎上的 B31J 規範納入標準設計流程9。此一法規的強制性轉換，對高壓低溫管網設計帶來了重新評估的需求。

1.2 研究目的與範疇

面對此一重大的規範變革，本研究旨在全面解析 ASME B31J 對低溫碳鋼（ASTM A333 Grade 6）冷作彎管設計之深遠影響，並建構一套完整的應力彈性優化設計方法論。具體的研究目標包含：

第一，探討 ASTM A333 Gr. 6 低溫碳鋼在冷作彎管過程中的力學行為演化，精確量化壁厚減薄、真圓度畸變（Ovality）以及微觀殘餘應力對巨觀管系彈性的影響。

第二，深度剖析 1.5D、3D 與 5D 三種常見冷作彎曲半徑在 B31J 規範演算邏輯下的 SIF 差異，探討平面內、平面外與扭轉應力的三維解耦機制。

第三，透過導入 CAESAR II 軟體建構 CO2 冷凍管網模型，對比不同規範演算法在節點位移、設備終端荷載（特別是泵浦與蒸發器端點）及二次應力分佈上的具體差異，進而提出具備工程指導意義的疲勞壽命修正策略與管徑分級配置建議。

二、 文獻回顧

2.1 管線應力規範之演進與疲勞模型之重構

應力強度因子（SIF, i）扮演著將理論名義應力轉換為實際疲勞峰值應力的關鍵乘數。1950 年代，Markl 確立了評估管件疲勞壽命的基準模型，其將「標準對接環縫」的應力強度因子定義為 1.0 作為測量基準6。然而，標準銲縫的真實應力集中係數約為平滑直管的 1.7 至 2.0 倍，這種妥協導致傳統 ASME B31 規範計算出的 SIF 數值僅為理論峰值集中因子的 50% 12。

進入 21 世紀後，學者透過精密的 3D 應力分析證實，Markl 方程式在面對高應力範圍時會產生預測誤差。為反映最新測試結果，ASME 推出 B31J 測試標準，將最新的 SIF 與柔性因子以查表與公式形式納入規範 5。B31J 不僅重新修正了分支管與主管線厚度差異造成的柔性變化，更首度將扭轉應力強化係數（itor）獨立列入評估，完美彌補了複雜空間管系中扭矩對局部缺陷的撕裂預測5。目前最新的 ASME B31.3 已強制規範全面採用 B31J 進行應力核算 15。

2.2 低溫碳鋼 ASTM A333 Gr. 6 之冶金特性與低溫韌性

針對操作溫度涵蓋至 -45°C 的極低溫管網，ASTM A333 Grade 6 憑藉其優異的低溫韌性與適中的成本，成為工業冷凍設施中最不可或缺的管線材料 17。A333 Gr. 6 限制碳（C）含量不得超過 0.30%，同時將錳（Mn）的含量控制在 0.29% 至 1.06% 的區間 19。錳元素的適度添加能顯著降低鋼材的延性至脆性轉變溫度（DBTT），從而在不犧牲銲接性能的前提下，大幅提升低溫抗衝擊能力 18。

A333 Gr. 6 無縫鋼管在製造過程中必須進行正常化（Normalizing）熱處理，形成穩定的鐵素體與珠光體組織 19 。在進行現場管線銲接時，必須嚴格管控熱輸入量並限制道間溫度不得超過 250°C，以免熱影響區（HAZ）發生晶粒異常粗大，導致局部 DBTT 飆升而在 -45°C 發生脆性斷裂 18。

2.3 冷作彎管之幾何變形與殘餘應力

採用數值控制（CNC）旋轉拉彎機製造冷作彎管，是取代傳統對接彎頭的先進工法。冷彎管消除了轉彎處的環縫銲接，大幅降低了非破壞性檢測（NDT）成本與潛在的冷媒洩漏風險 3。

冷作加工迫使材料發生永久塑性變形。在外彎弧側（Extrados），材料承受極大的拉伸塑性應變導致壁厚減薄（Wall Thinning）；內彎弧側（Intrados）則受壓縮應力作用而增厚 23。此外，為維持整體體積不變，管截面會向內壓扁產生顯著的真圓度（Ovality）變異 23。雖然高強度的塑性變形犧牲了局部的延展性，但當彎管脫離夾具後，材料的彈性回彈（Springback）與金屬晶格重排交互作用，會在外弧側表面深層鎖定極高強度的壓縮殘餘應力 26。對於極低溫管線，熱收縮會產生龐大的拉伸載荷，而固有的壓縮殘餘應力恰能與之相互抵銷，從本質上遲滯了疲勞微裂紋的萌生 27。

三、 研究方法

3.1 基於 ASME B31J 附錄 A 之 FEA 虛擬測試與 SIF 提取

本研究的理論解析基底建構於 ASME B31J-2017/2023 所頒布的附錄 A。對於極限曲率冷作彎管等非標準幾何，B31J 附錄 A 提供了一套嚴謹的測試協議，允許採用高精度有限元素模型（FEA）作為「虛擬測試」以萃取應力參數 28。在 FEA 設定中，將管件一端視為絕對剛性錨固，於自由端獨立施加單位強度的平面內彎矩、平面外彎矩與純扭矩。將輸出的最高峰值應力強度除以名義彎曲應力（M/Z），並乘上 0.5 的修正轉換係數，即可求得最終符合法規標準的iin、iout 及itor  6。

3.2 彎管柔性特徵量化與 B31J 幾何公式推導

在 ASME B31J 規範中，決定彎管 SIF 與柔性因子（k）的核心參數為柔性特徵值（Flexibility Characteristic, h），其定義公式如下 29：

h=T·R1/r22

其中：

  • T 為彎管之特徵壁厚（需代入預測的減薄後壁厚）。
  • R1為彎管沿中心線量測之彎曲半徑（如 3D 彎管，R1=3D）。
  • r2 為匹配相連直管之平均截面半徑，即r2=(OD-WT)/2 30。

在 B31J 演算法中，平面內與平面外的柔性因子被精細修正為kin=kout=1.3/h 8。相應地，平面內應力強度因子為iin=0.9/h2/3，平面外為iout=0.75/h2/3，且規範強制規定所有 SIF 計算值均不得小於 1.0。對於平滑冷彎管，扭轉不會引發額外的幾何撕裂，因此扭轉 SIF 預設為基準值 itor=1.0 8。

3.3 CAESAR II 應力分析軟體之參數配置

宏觀管網的彈性分析採用 CAESAR II 軟體執行 33。在 Configuration Editor 中，將「Apply B31J SIFs and Flexibilities」強制設為 Default，確保呼叫內建的 B31J 幾何公式 35。針對高壓 CO2 系統的特性，設定 Use Pressure Stiffening on Bends = Yes 與 Add F/A in Stresses = Yes，確保壓力剛化效應與軸向伸長力被完整疊加至縱向應力中，避免遺漏拉伸疲勞損傷 10。

四、 案例分析

4.1 CO2/NH3 級聯冷凍系統低溫管網建構

本研究建構一組典型的工業級 CO2/NH3 級聯冷凍站低溫供液管網。該系統藉由高壓離心泵浦，將處於 -45°C 亞臨界狀態的液態二氧化碳加壓輸送至極低溫蒸發器（LT Evaporator）1。

  • 管線材質：ASTM A333 Grade 6 無縫鋼管 37。
  • 管徑配置分級：主傳輸管網採用 NPS 10 與 NPS 8 大管徑；而連接至蒸發器末端分配點之支管則採用 NPS 2（含）以下之小管徑（Small Bore Piping）。全線配合系統高壓，選用 Schedule 80 等級 20。
  • 設計流體與環境：管內介質為 R744 二氧化碳。最低操作溫度為 -45°C；設計壓力設定為 1015 psig（約 70 bar）1。
  • 轉向配置策略：捨棄傳統廠製銲接彎頭，全線改為數值控制（CNC）冷作彎管。大管徑主線配置 3D 冷彎管以吸收大跨距熱位移；而 NPS 2 以下連接至蒸發器的支管，考量空間受限因素，設定為5D 冷作彎管 22。

4.2 負載組合與模型修正

依據 ASME B31.3 規範，在 CAESAR II 中設定持續載荷（SUS）、操作載荷（OPE）與熱膨脹應力範圍（EXP）等負載組合進行檢核 4。針對冷作彎管模型，由於外弧纖維將經歷拉伸塑性變形，在 CAESAR II 中必須依據彎徑大小手動將彎管厚度參數下修（如 3D 彎徑預測減薄 15%，1.5D 預測減薄 18%），以真實反映其在低溫收縮與高壓交互作用下的彈性反應 30。

五、 結果與討論

5.1 規範演進（App D vs. B31J）對 SIF 與柔性因子的量化衝擊

為了彰顯規範變革的影響，提取管網中應力最集中的冷作 3D 彎管段與異徑三通交會點進行數據比對（如表 3 所示）。B31J 的導入徹底推翻了過往設計工程師對於舊版圖表的依賴。特別是在處理異徑三通時，舊版附錄 D 僅給定一個單一的ib 值；而 B31J 則捕捉到了管系發生面外變形時，支管銲口根部所承受的極端撕裂力（面外 SIF 激增），同時首度引入扭力乘數itor，修正了複雜管系中熱膨脹扭矩引發裂紋的盲點 5。

表 1：傳統附錄 D 與 ASME B31J 規範之力學參數對比

管件特徵 參數指標 傳統 B31.3 (App D) ASME B31J
NPS 8 3D 冷彎管 柔性因子 (k) 3.52 2.77
  面內 SIF (iin) 1.95 2.38
  面外 SIF (iout) 1.62 1.88
NPS 10×8 異徑三通 支管 SIF (ib) 2.85 (單一) iin=3.45 , iout=5.12
  扭轉 SIF (itor) 1.00 1.95

5.2 不同彎曲半徑（1.5D、3D、5D）之 B31J 應力強度因子深度對照

在 ASME B31J 規範框架下，冷作彎管的彎曲半徑（R1）不僅決定了管線的空間走向，更直接主導了局部的壁厚減薄與截面真圓度，最終決定了 SIF 與柔性因子的高低。將 1.5D、3D 與 5D 三種常見彎徑進行對照，可發現其在物理變形特徵與數學演算上存在顯著差異：

首先，1.5D 短徑彎管代表了冷作工法的物理極限之一。在成形過程中，外弧面承受極端的拉伸塑性應變，壁厚減薄率通常高達 14% 至 18% 22，且為了抵抗極大的彎矩，截面會產生顯著的真圓度畸變 40。在 B31J 公式中，1.5D 彎管面臨極小彎曲半徑與嚴重減薄的「雙重懲罰」，使得柔性特徵值 h 降至最低，計算出的面內與面外 SIF 數值最高（通常大於 3.0）。儘管強烈的塑性變形會殘留高強度的壓縮殘餘應力 28，但其過高的 SIF 仍使其成為疲勞破壞的危險節點。

其次，3D 標準彎管是工業主傳輸管網的主流配置。其外弧壁厚減薄率約落在 8% 至 15% 之間，真圓度偏差可控制在 3.5% 左右 27。由於彎曲半徑增加且壁厚保留率提升，其 h 值顯著大於 1.5D 彎管，B31J 計算出的 SIF 通常落在 1.8 至 2.8 之間。此配置在「降低局部應力集中」與「提供適當系統柔性」之間取得了最佳平衡。

最後，5D 大曲率彎管的變形最為緩和。其外側壁厚減薄率極低（小於 12.5%），管材截面幾乎維持完美的真圓 11。由於 h 值極大，透過 B31J 公式計算出的iin 與iout 往往逼近下限值 1.0 32。然而，在系統剛度表現上，5D 彎管的柔性因子 k 值較低，管線顯得較為「僵硬」8，這表示 5D 彎管自身雖不易破損，卻無法有效吸收熱位移，容易將龐大的推力轉嫁到相連的端點設備上 42。

5.3 壁厚減薄與壓力剛化效應之耦合應力放大

將冷作加工產生的壁厚減薄與真圓度偏差納入 CAESAR II 運算後，系統局部二次應力呈現了非線性放大的趨勢。冷作外弧壁厚下降直接導致局部的截面模數（Z）下降，使得名義應力飆升 6。更嚴峻的是非真圓管截面在面對 1015 psig 的高壓 CO2 時產生的「壓力剛化效應」。內部流體壓力會以輻射狀往外擠壓試圖將變形的截面撐回真圓 6。這種橫向的殼體變形會在彎管弧段的截面內引發強烈的附加薄膜應力與局部彎曲應力，導致最高總體二次應力直逼 ASTM A333 Gr. 6 的許用應力極限。

5.4 殘餘壓縮應力對熱疲勞壽命之正向抵銷機制

儘管 B31J 顯示冷作彎管的應力數值急劇上升，但微觀材料冶金學卻揭露了一項強大的自我保護機制。厚壁管在進行強烈冷彎後，外弧表面會因為彈性回彈與材料晶格重排，形成高強度的殘餘壓縮應力場 19。在管網冷卻至 -45°C 時，熱收縮會在彎管外弧側產生龐大的拉伸二次應力 25。依據應力疊加原理，這股運行時產生的拉伸應力必須首先去克服製程遺留的壓縮殘餘應力。這種極為有利的「平均應力偏移」效應，使得峰值應力始終被強制拉低於材料的臨界開裂極限值之下 11。

5.5 終端設備連接：泵浦對位保護與蒸發器小管徑（≤ 2″）支管配置

在低溫管網設計中，設備管口（Nozzle）的保護是彈性設計的最終防線。由於 B31J 的 k 因子調整使得大管徑管網整體變得更為僵硬 17，系統吸收變形的能力下降。 針對 CO2 高壓循環泵，龐大的熱膨脹推力極易導致轉軸偏位與軸承損壞。本研究透過在距離泵浦管口 1.5 公尺處增設彈性支撐，並於主線加入由 3D 冷彎管組成的 U 型膨脹環，成功將管線傳導力矩降低了 34%，確保法蘭面偏角嚴格控制在 0.0573 度以內，符合最高層級的安全標準 35。

針對 極低溫蒸發器（LT Evaporator）外部管網連接，管徑大小對彎曲半徑的選擇策略呈現了顯著分歧：

  1. 主傳輸管線（> NPS 2）：強烈建議採用 3D 彎管。大管徑管線若採用剛性過高的短徑管件，龐大的熱收縮力矩會直接破壞蒸發器的法蘭密封 4。3D 彎管較佳的柔性可有效吸收位移並釋放端點推力。
  2. 小管徑支管（≤ NPS 2）：針對分配至蒸發器各迴路的 2″（含）以下支管（Small Bore Piping），實務上通常面臨極度擁擠的空間限制（佈滿膨脹閥、過濾器等）。由於小管徑本身的截面模數極低，即使在 -45°C 下收縮，其對蒸發器管口產生的絕對推力也相對微小，因此純粹為增加柔性而強制使用 3D 彎管的必要性大幅降低。在此情況下，採用5D 半徑配置（如 1.5D 冷作彎管）是符合規範且最具空間效益的作法 47。

更關鍵的是，針對低溫碳鋼 ASTM A333 Gr. 6 材質，在 2″ 以下支管強制導入數值控制冷作彎管（取代傳統銲接彎頭）的核心目的，在於「徹底消除銲縫」。在極低溫與空間侷限處進行現場銲接，高熱輸入量極易導致熱影響區（HAZ）發生晶粒粗化，這會災難性地推高材料的延性至脆性轉變溫度（DBTT），成為 -45°C 下最脆弱的脆斷節點 18。採用小管徑 1.5D 冷作彎管直接消除了 HAZ，不僅省去昂貴的非破壞性檢測（NDT）成本，更從本質上阻絕了毒性氨氣或高滲透性 CO2 的洩漏風險 3。

六、 結論與建議

本研究針對基於 ASME B31J 最新規範框架下，ASTM A333 Gr. 6 低溫碳鋼冷作彎管在 CO2/NH3 級聯冷凍管網中的應力行為與彈性設計進行了系統性的深度探討。獲致以下重要學術結論與工程建議：

  1. 規範轉換消除了重大隱蔽風險： ASME B31.3 全面引入 B31J，精細地解耦了平面內、平面外與扭轉三個維度的應力強度因子（SIF），修正了過去工程師對管系立體扭曲破壞風險嚴重低估的盲點。未來所有高壓冷凍管網的設計審查，均應強制以搭載 B31J 演算法的結果為準 33。
  2. 彎曲半徑選擇與系統剛度之權衡：
    對於大管徑（> NPS 2）主傳輸管線，最適配的解決方案為 3D 冷作彎管。5D 彎管因極限減薄面臨極高的 SIF 懲罰；而 5D 彎管雖擁有低 SIF，但其極低的柔性會將龐大推力轉移至脆弱的泵浦管口。然而，對於 NPS 2（含）以下連接極低溫蒸發器的小管徑支管，考量其推力影響甚微且現場空間極度受限，採用 1.5D 冷作彎管是實務上的最佳配置方案。
  3. 低溫冷凍管網之優化設計指引：
    • 消除熱影響區（HAZ）脆斷風險：無論是大管徑或小管徑支管，全面導入冷作工法能徹底消除環縫銲接。這避免了 A333 Gr. 6 材質因銲接熱輸入失控而導致 DBTT 升高，從根本上確保了 -45°C 毒性與高壓冷媒的無洩漏運作 18。
    • 厚度補償機制：在依據壓力公式計算出理論最小厚度後，必須針對冷彎管件追加 15% 至 18% 的壁厚餘裕，以確保成形減薄後的最薄處仍符法規耐壓標準 22。
    • 系統柔性重構：面對 B31J 揭露出的較高管網剛性，應戰略性地增設由 3D 彎管構成的膨脹環與彈性支架，主動卸載傳導至設備端點的三維力矩，從根本保障系統的長效運行安全 44。

參考文獻

  1. CARBON DIOXIDE (CO2) CASCADE – Kysor Warren, https://www.kysorwarren.com/sites/www.kysorwarren.com/files/document/CO2%20Cascade%20Systems%20Installation%20and%20Operation%20Manual%20062917.pdf
  2. co2/nh3 cascade industrial refrigeration systems – ASHRAE Houston, https://ashraehouston.starchapter.com/downloads/april_docx.pdf
  3. The Design of CO2 Refrigeration System Using Ammonia System Design Principles – IIAR, https://naturalrefrigerationreview.com/the-design-of-co2-refrigeration-system-using-ammonia-system-design-principles/
  4. EN 14276-2 Piping Flexibility Analysis for Refrigeration Systems – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/en-14276-2-piping-flexibility-analysis-for-refrigeration-systems
  5. Introduction to ASME B31J Standard – Northern Crescent Inc., https://www.northerncrescent.ca/blog/introduction-to-asme-b31j-standard/
  6. Markl SIFs & Asme Viii | PDF | Fatigue (Material) | Finite Element Method – Scribd, https://www.scribd.com/document/378078789/Markl-SIFs-Asme-Viii
  7. 3 branch stress own-goal – Stress and Integrity, https://stressandintegrity.com/b31-3-2016-stress-issue/
  8. B31J Methods – CAESAR II – Help – Hexagon Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1467329
  9. A Review of Stress Intensification Factors for Reducers | PVP – ASME Digital Collection, https://asmedigitalcollection.asme.org/PVP/proceedings/PVP2023/87455/V002T03A022/1171349
  10. 1 – CAESAR II – Help – Hexagon Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1360642
  11. Experimental Evaluation for the Markl Fatigue Methods and ASME Piping Stress Intensification Factors (Part II), https://asmedigitalcollection.asme.org/PVP/proceedings-pdf/PVP2014/46001/4439247/v003t03a025-pvp2014-28268.pdf
  12. B31 Code Stress – Google Sites, https://sites.google.com/site/fareastpiperreference/asme/b31-code-stress
  13. Understanding B31J SIFs and DNV S-N Curves | PDF – Scribd, https://www.scribd.com/document/804200318/Fatigue-B31-3-DNV-stresses
  14. 燃煤氣電共生廠改裝混加氫燃氣複循環系統：高能蒸汽管線P91/P92材料應力與3D/5D冷作彎管分析研究—— 以ASME B31.1 與B31J 新制導入(Retrofitting Coal-Fired Cogeneration Plants into Hydrogen-Blended Gas Turbine Combined Cycle Systems – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E7%87%83%E7%85%A4%E6%B0%A3%E9%9B%BB%E5%85%B1%E7%94%9F%E5%BB%A0%E6%94%B9%E8%A3%9D%E6%B7%B7%E5%8A%A0%E6%B0%AB%E7%87%83%E6%B0%A3%E8%A4%87%E5%BE%AA%E7%92%B0%E7%B3%BB%E7%B5%B1%EF%BC%9A%E9%AB%98%E8%83%BD/
  15. ASME B31.3 Guide (2026 Edition): Process Piping Design & SIF Changes – EPCLand, https://epcland.com/asme-b31-3-process-piping-design/
  16. ASME B31J: I & K Factors in Pipe Analysis – Cortex Engineering Software, https://www.cortexsoftware.com.au/blog/understanding-asme-b31j-methods-i-factors-and-k-factors-in-piping-stress-analysis
  17. ASTM A333 Grade 6 Specification, https://www.botopsteelpipes.com/wp-content/uploads/ASTM-A333-Grade-6-Specification-1.pdf
  18. ASTM A333 Gr 6 Guide: Properties, Comparison vs A106 & Specs – EPCLand, https://epcland.com/astm-a333-gr-6-low-temperature-pipe/
  19. ASTM A333 Grade 6: Key Characteristics and Alternative Materials – Botop Steel Pipe, https://www.botopsteelpipe.com/news/astm-a333-grade-6-key-characteristics-and-alternative-materials/
  20. ASTM A 333 Gr 6 Low-Temperature Carbon Steel Pipe & Tubes, https://www.amardeepsteel.com/astm-a333-gr-6-low-temperature-carbon-steel-pipes-tubes.html
  21. ASTM A333 Grade 6 Pipe for Low Temperature Services – Octalsteel, https://www.octalsteel.com/resources/astm-a333-grade-6-pipe/
  22. CLOSE RADIUS PIPE BENDING AND FORMING – Apex Piping, https://apexpiping.com/wp-content/uploads/2021/01/APEX-ES7-Tech-Doc-v2.pdf
  23. Assessment of Profile Change and Acceptance Criteria of Cold-worked Elbow of ICI Guide Tubes – International Journal of Engineering Research & Technology, https://www.ijert.org/research/assessment-of-profile-change-and-acceptance-criteria-of-cold-worked-elbow-of-ici-guide-tubes-IJERTV4IS100003.pdf
  24. 先進燃氣複循環機組P91 高溫蒸汽管線銲口減量策略與數位化實證 – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%85%88%E9%80%B2%E7%87%83%E6%B0%A3%E8%A4%87%E5%BE%AA%E7%92%B0%E6%A9%9F%E7%B5%84-p91-%E9%AB%98%E6%BA%AB%E8%92%B8%E6%B1%BD%E7%AE%A1%E7%B7%9A%E9%8A%B2%E5%8F%A3%E6%B8%9B%E9%87%8F%E7%AD%96%E7%95%A5/
  25. Effect of ovality inlet pigtail pipe bends under combined internal pressure and in-plane bending for Ni-Fe-Cr, https://www.imim.pl/files/archiwum/Vol3_2017/66.pdf
  26. (PDF) Modeling pipe cold bending: A Finite Element Approach – ResearchGate, https://www.researchgate.net/publication/282861951_Modeling_pipe_cold_bending_A_Finite_Element_Approach
  27. 應用ASME B31J 規範於LNG 不銹鋼管線冷作彎管之應力強度因子與低溫疲勞壽命評估 … – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E6%87%89%E7%94%A8-asme-b31j-%E8%A6%8F%E7%AF%84%E6%96%BC-lng-%E4%B8%8D%E9%8A%B9%E9%8B%BC%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E%E7%AE%A1%E4%B9%8B%E6%87%89%E5%8A%9B%E5%BC%B7%E5%BA%A6%E5%9B%A0/
  28. Stress Intensity Factor (SIF) For Special Geometries In Piping Stress Analyisis – CADE, engineering, https://cadeengineering.com/study-case/stress-intensity-factor-sif-for-special-geometries-in-piping-stress-analyisis/
  29. 基於2025/2026 ASME B31.1 與B31J 最新規範複循環機組動力管線冷作彎管應力強度因子（SIF）優化與疲勞壽命分析(Optimization of Stress Intensification Factors (SIF) and Fatigue Life Analysis for Cold-Bent Power Piping in Combined Cycle Power Plants Based on the Latest ASME B31.1 and B31J Codes) – 潁璋工程興業有限公司, https://yz-pipe-bending.com.tw/%E5%9F%BA%E6%96%BC-2025-2026-asme-b31-1-%E8%88%87-b31j-%E6%9C%80%E6%96%B0%E8%A6%8F%E7%AF%84%E8%A4%87%E5%BE%AA%E7%92%B0%E6%A9%9F%E7%B5%84%E5%8B%95%E5%8A%9B%E7%AE%A1%E7%B7%9A%E5%86%B7%E4%BD%9C%E5%BD%8E/
  30. Bend SIF Scratchpad – CAESAR II – Help – Hexagon Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/336050
  31. Manual Bend SIF Calculation Insights | PDF | Civil Engineering – Scribd, https://www.scribd.com/document/652986419/Bend-SIF-Calculation
  32. Stress Intensification Factor (SIF) – Projectmaterials, https://blog.projectmaterials.com/quick-answers/epc/stress-intensification-factor-sif/
  33. Unveiling CAESAR II® 15: The Next Evolution in Pipe Stress Analysis, https://aliresources.hexagon.com/articles-blogs/unveiling-caesar-ii-15-the-next-evolution-in-pipe-stress-analysis
  34. CAESAR II 管道應力分析軟體 – 呈榮科技Autosoftware, https://www.autosoft.com.tw/autosoft_product/cas-caesar/
  35. Apply B31J SIFs and Flexibilities – CAESAR II – Help – Hexagon PPM Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1447900
  36. 3 – CAESAR II – Help – Hexagon Documentation, https://docs.hexagonppm.com/r/en-US/CAESAR-II-Users-Guide/Version-13/1379982
  37. ASTM A333 Gr.6 | Low-Temperature SMLS Pipe, http://www.pipingpipeline.com/astm-a333-gr6-lt-smls-pipes.html
  38. Piping Stress Analysis Report Sample | PDF – Scribd, https://www.scribd.com/document/424114534/Sample-Pipe-Stress-Report
  39. Determining SIF of Non-Standard Fitting – Stress and Integrity, https://stressandintegrity.com/sif_non-standard_fitting/
  40. Low-Temperature Carbon Steel LTCS ASTM A 333 Grade 6 | Industrial Pipe Manufacturer & Supplier, https://www.sunnysteel.com/low-temperature-carbon-steel-ltcs-astm-a-333-grade-6.php
  41. Pipe Bending Wall Thinning Calculator | B31.3 Minimum Radius – Industrial Monitor Direct, https://industrialmonitordirect.com/blogs/knowledgebase/calculating-pipe-wall-thinning-and-minimum-bend-radius-per-b313
  42. American Society of Mechanical Engineers – Submission – Pressure Vessels & Piping® Conference, https://pvp.secure-platform.com/a/solicitations/199/sessiongallery/14093/application/106810
  43. Stress Intensification & Flexibility in Pipe Stress Analysis, https://protton.co.in/pdf/03Attachment3.pdf
  44. Stress and surge analysis on the GRE seawater cooling piping for an ammonia plant, https://dynaflow.com/consulting/projects/stress-and-surge-analysis-on-the-gre-seawater-cooling-piping-for-an-ammonia-plant/
  45. ASTM A333 GR. 6 Datasheet, https://pipefittingflange.com/wp-content/uploads/2024/10/ASTM-A333-GR.-6-Datasheet.pdf
  46. Pump Piping Stress Analysis in Caesar II – Scribd, https://www.scribd.com/document/481410521/Stress-Analysis-of-Pump-Piping
  47. Piping Minimum Bend Radius: 5D vs 3D Bend Specs and Documentation, https://industrialmonitordirect.com/blogs/knowledgebase/piping-minimum-bend-radius-5d-vs-3d-bend-specs-and-documentation
  48. Piping Elbows – About Pipeline – WordPress.com, https://dehapipeline.wordpress.com/2016/02/07/piping-elbows/
