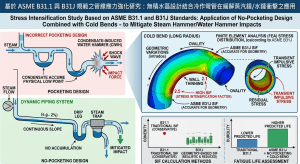

一、摘要
在現代高壓與高溫工業管線系統中，特別是應用於複循環發電廠（Combined Cycle Power Plant, CCPP）的高能管系（High Energy Piping Systems），確保管系之結構完整性、抗疲勞壽命以及抵抗極端動態載荷的能力，始終為工程設計領域之核心命題。基於上述背景，本研究進行深度學術探討，聚焦於美國機械工程師學會（ASME）B31.1 動力管線規範與 ASME B31J 管線元件應力強度因子與柔性因子規範之交集與演進。本研究之主要目的在於剖析「無積水區設計（Dead-Leg Free Design）」結合「大曲率冷作彎管（Cold Bends）」在緩解雙相流所誘發之蒸汽錘（Steam Hammer）與水錘（Water Hammer）動態衝擊上的前瞻工程應用。
透過全面對比奠基於 1950 年代 A.R.C. Markl 疲勞理論之傳統 ASME B31 附錄 D 演算法，與現代基於有限元素分析（FEA）及大量實驗數據驗證的 B31J 規範，本研究揭示了應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k-factor）在不同幾何構型與極端徑厚比下的真實力學響應。分析結果表明，採用 3D 或 5D 冷作彎管並結合 B31J 進行應力解耦分析（即將主導疲勞失效之 SIF 與主導塑性塌陷之持續應力指數 SSI 分離），能有效從幾何拓撲上根除傳統對銲彎頭所產生之凝結水陷阱。進一步而言，此一設計不僅徹底降低了熱流體瞬變過程中的水錘衝擊觸發機率，更能大幅消減傳統保守演算法所引發之厚壁管件「剛體悖論」。最終，除了優化終端設備之管口載荷、顯著削減重型液壓防震器之使用外，更可免除特殊高溫合金或不銹鋼等材質（如 SA-335 P91）在幾何轉向處之高風險銲接與銲後熱處理（PWHT）工法，並透過本土業界實例驗證，進而達成資本支出（CAPEX）與全生命週期可靠度之雙重優化。
二、緒論
工業管線系統在運轉週期內，需承受包含高壓、高溫熱膨脹、自重以及各類動態與偶發載荷（Occasional Loads）的交互作用。管線應力分析的精確度，直接決定了發電廠與石化廠房等工廠設施的生命週期與運轉安全性。在實務上，長久以來全球管線設計工程師高度依賴 ASME B31.1 與 B31.3 規範中的附錄 D（Appendix D）來計算管線元件的應力強度因子與柔性因子。然而，該附錄的經驗公式主要建構於半個多世紀前的實驗條件下，針對當今超臨界機組與現代工廠廣泛使用的大管徑、特厚壁（如 XXS 級距）以及極端徑厚比管件，傳統理論的過度保守性與對複雜幾何適應力的不足已成為阻礙工程優化的顯著瓶頸。這不僅導致工程設計上過度依賴重型管架與防震器，更造成了龐大且不必要的建設成本與後續維護負擔。
為突破此一技術瓶頸，ASME 頒布並逐漸強制推行 B31J 規範（金屬管線元件之應力強度因子、柔性因子及其決定方法）。該規範利用現代高階有限元素分析與大規模實體驗證，提供了更為精細且具方向性區分的應力評估指標。與此同時，高能管線在啟停機或負載急遽瞬變過程中所面臨的蒸汽錘與水錘現象，一直是誘發管線異常位移與管架結構損壞的主因。傳統採用的 1.5D 短半徑對銲彎頭（Butt-Welding Elbow），因其急轉的幾何不連續性與內部銲道根部特徵，極易在水平至垂直的過渡區間形成微觀或宏觀的「積水區（Dead-Legs 或 Pooling Zones）」。當高溫高速蒸汽衝擊這些滯留的過冷凝結水時，極易誘發具高度破壞性的雙相流動態水錘。因此，探討如何利用一體成型、無銲縫的平滑冷作彎管來建構「無積水區設計」，並透過新世代的 ASME B31.1 與 B31J 規範進行精準的動態與靜態應力驗證，成為當代管線工程學界亟待深究的關鍵課題。
三、文獻回顧與規範演進
3.1 ASME B31.1 與 B31.3 之核心設計哲學差異
ASME B31 系列規範根據不同工業領域的風險承受度與運轉特性，訂定了嚴格的壓力邊界與應力容許標準。ASME B31.1（動力管線規範）主要應用於發電廠、區域供熱系統及地熱系統，其設計哲學聚焦於水與蒸汽循環迴路的絕對可靠性。因其系統失效可能瞬間波及大量工廠人員安全與國家基礎設施，B31.1 預設了長達 40 年的設計壽命，並採用極為保守的材料容許應力，其安全係數（Factor of Safety）高達 4。此外，B31.1 對於持續載荷（Sustained Loads）與偶發載荷的計算方法有著極為明確且嚴苛的定義，甚至在持續載荷的應力疊加計算中，明確要求計入扭轉應力（Torsional Stress）。
相對而言，ASME B31.3（製程管線規範）的適用範疇涵蓋煉油、化工、製藥等多種流體服務。其設計壽命通常設定為 20 至 30 年，安全係數為 3（基於室溫抗拉強度的三分之一或屈服強度的三分之二取其較小者），在應力計算容許度上具有較高的彈性。在應力強度因子的處理演進上，早期的 B31.1 採用簡化的「單一 SIF 法」，即取面內（In-plane）與面外（Out-of-plane）SIF 之較大值套用於所有空間方向，以確保絕對的保守設計；而 B31.3 則較早開始將面內與面外 SIF 分開考量。然而，不論是 B31.1 或 B31.3，兩者在處理非標準管件或極端尺寸時，皆長期受限於附錄 D 的理論盲區。
3.2 Markl 疲勞理論之建立與歷史侷限性
1950 年代，A.R.C. Markl 及其研究團隊透過大量的四點彎曲疲勞實驗，建立了管線元件疲勞壽命與交變應力幅之間的經驗法則，奠定了現代管線應力分析的基礎。Markl 理論將直管對銲接頭（Girth Butt-weld）的 SIF 基準人為設定為 1.0。事實上，對銲接頭的真實疲勞應力約為無銲縫母材的 1.7 至 2.0 倍，但為了簡化工程設計，規範將銲接直管標準化為基準值，所有管件的 SIF 本質上是一種相對的疲勞強度修正因子，用以評估特定管件（如彎頭、三通）相對於標準對銲直管在承受相同循環次數時的局部應力集中效應。Markl 給出的簡化定義為：SIF 即為管件內部由彎矩引發之峰值應力，除以直管在相同彎矩下依樑理論計算之應力的兩倍。
儘管 Markl 的貢獻卓著，但其原始實驗樣本極度受限，主要集中於 4 吋的標準壁厚管件，且未涵蓋異徑分支管（Reduced branch connections）等複雜幾何。對於現今高溫高壓機組常見的極端徑厚比（D/T比例大於 100 或極小於常規值）、非標準特製三通，以及厚壁高溫合金管件，Markl 的外推公式存在顯著的物理失真。這些失真往往導致工程師過度預估管系剛性與應力，進而設計出僵硬且昂貴的管系配置。
3.3 疲勞 S-N 曲線斜率的典範轉移：2022 年版之重大修正
在探討動態疲勞壽命時，應力範圍因子（Stress Range Factor, f）扮演著決定性角色。在 Markl 原始的推導與 B31.3 2020 年及更早版本中，應力範圍因子與預期全位移循環次數 N 的關係被設定為f=6.0N-0.2，這對應於疲勞 S-N 曲線中 5:1 的斜率。此公式隱含了一個前提，即在 7,000 次循環以內，f 因子可維持上限 1.0，而在極高循環次數下，其耐久極限（Endurance Limit）的下限底板（Floor）約落在 4 千萬次循環處。
然而，隨後數十年產業界累積的銲接組件疲勞數據（包含英國標準 BS 7608、挪威船級社 DNV RP C203、BS 5500、歐洲標準 EN 13445，以及 ASME Section VIII Division 2 的結構應力程序）明確指出，對於金屬銲接點，高循環疲勞區間的真實 S-N 曲線斜率更接近 3:1。為使管線規範與現代斷裂力學（Linear Elastic Fracture Mechanics, LEFM）及結構應力理論接軌，ASME B31.3 在 2022 年版本中進行了一次極具衝擊性的典範轉移，將應力範圍因子修正為 f=20N-0.333，並將 fmin下限極限值 0.15 的觸發點提前至約 240 萬次循環。
此一修訂深刻意味著，管線的疲勞壽命對應力幅（Stress Amplitude）的敏感度，遠高於過去七十年的工程認知。當 N 增加時，允許的應力範圍將以更陡峭的速率衰減。這在評估諸如蒸汽錘、水錘這類可能伴隨高頻餘震與頻繁交變位移的高循環疲勞工況時，舊有基於 5:1 斜率的設計可能潛藏低估疲勞累積損傷的風險。因此，應用 B31J 獲取最真實且往往更低、更精確的 SIF，並利用無銲縫的冷作彎管來消除局部應力集中點，成為了當下唯一且最為迫切的解方。
3.4 ASME B31J 規範之誕生與成熟
為徹底解決上述理論盲區，ASME 成立機械設計技術委員會推動了 B31J 規範的發展。2008 年首版的 B31J 僅提供了一套標準測試程序；然而，至 2017 年與 2023 年版，B31J 基於大量的實體爆破測試、持續載荷測試、疲勞測試，以及大規模高精度有限元素分析，建立了一套完整且獨立的金屬管件 SIF 與柔性因子強制計算標準，徹底取代了舊有的附錄 D。
B31J 規範的核心貢獻在於，針對多達數十種不同構型的管件（包含對銲彎頭、冷作彎管、斜接彎管、B16.9 三通、補強與無補強製造三通等），提供了極為精細的方向性 SIF（包含面內、面外以及首次規範化的扭轉 SIF，it）與柔性因子，並針對複雜幾何特徵引入了更嚴謹的衰減與多項式修正公式。這不僅終結了單一 SIF 套用全方向的粗糙歷史，更使得應力分析軟體（如 AutoPIPE 與 CAESAR II）能以自動矩陣運算，精確模擬管系在三維空間中的彈性行為。
四、分析探討：應力強度因子與柔性理論模型之深度解構
4.1 柔性特徵值（Flexibility Characteristic）之基礎框架
無論是在傳統的附錄 D 或是現代的 ASME B31J 規範框架中，主導彎頭（Elbow）或冷作彎管（Pipe Bend）力學響應的核心無因次參數，被定義為「柔性特徵值（Flexibility Characteristic, h）」。其理論推導公式為：
h=T⋅R1/r22
在該公式中：
- T 為彎曲元件的標稱壁厚（Nominal wall thickness，對於彎管則為匹配直管的壁厚）。
- R1 為彎曲中心線的彎曲半徑（Bend radius）。
- r2 為對接直管的平均半徑（Mean radius of matching pipe，即外徑減去壁厚之一半）。
根據經典的管殼大變形與彎曲理論，當一曲線管件承受面內或面外彎矩時，其原本完美的圓形橫截面會產生顯著的橢圓化變形現象（通稱為 Karman Ovalization Effect）。這種橢圓化效應使得管壁距離中性軸最遠的外側纖維（Outer fibers）向內擠壓，進而降低了截面的慣性矩（Moment of inertia）。慣性矩的降低直接帶來了兩個物理結果：第一，管件吸收熱膨脹角位移的能力大幅增加，表現為宏觀上的高柔性（即柔性因子k > 1 ）；第二，截面模數（Section modulus）的減小導致局部尖峰應力劇增，使得實際應力大於基於直樑理論所預測的應力（即應力強度因子 i > 1）。
4.2 B31J 規範中方向性 SIF 與柔性因子之數學表述
在 ASME B31J 2023 版本之 Table 1-1（管線元件之柔性與應力強度因子表）中，針對無凸緣約束（Unflanged）的標準彎頭與平滑彎管，其力學特徵參數被精細化拆解為以下獨立的幾何分量：
- 面內應力強度因子（In-Plane SIF, iin）：iin=0.9/h2/3，且規範強制要求極限值下限 iin ≧ 0。面內彎矩係指促使彎頭兩肢在原平面內閉合或張開的彎矩，其對截面橢圓化的激發最為直接，因此 SIF 值通常最高。
- 面外應力強度因子（Out-of-Plane SIF, iout）： iout =0.75/h2/3，且 iout ≧ 0。面外彎矩迫使彎管之一肢扭轉移出原平面，其伴隨部分扭轉與彎曲效應，對純橢圓化的貢獻次之。
- 扭轉應力強度因子（Torsional SIF, it）：針對標準彎管，在無更適用數據時通常取 it = 1.0。
- 柔性因子（Flexibility Factor, k）：k=1.65/h，且規範要求k≧0 。
從上述幾何依賴性可以清晰推演出，在管徑與壁厚保持恆定的前提下，隨著彎曲半徑 R1 的線性增大（例如從傳統的 1.5D 彎頭跨越至 3D 甚至 5D 的冷作彎管），柔性特徵值 h 亦隨之等比例增大。當 h 數值增大時，公式分母項顯著變大，進而驅使 iin、 iout與 k 呈非線性指數遞減，最終皆無可避免地趨近於理想直管的理論極限下限值 1.0。
4.3 具體理論數值比對：1.5D 彎頭與 3D/5D 冷作彎管
為具體量化幾何效應對應力狀態之改善幅度，本研究以標準工業規格的碳鋼或 P91 材質之 NPS 6 Schedule 40 管線進行理論數值推演。該規格之基礎參數為：公稱外徑Do=6.625 吋，標稱壁厚 T=0.280吋，從而求得平均半徑r2=(6.625-0.280)/2=3.1725 吋。
基於此參數，分別計算半徑為1.5D（9.0 吋）、3D（18.0 吋）與5D（30.0 吋）之管件力學特性，結果彙整如下表所示：
| 管件構型 | 彎曲半徑 R1 (吋) | 柔性特徵值 h | B31J 柔性因子 k | B31J 面內 SIF (iin) | B31J 面外 SIF (iout) | B31J 扭轉 SIF (it) |
| 1.5D 對銲彎頭 | 9.0 | 0.2504 | 6.5900 | 2.2656 | 1.8880 | 1.0000 |
| 3D 冷作彎管 | 18.0 | 0.5008 | 3.2950 | 1.4272 | 1.1894 | 1.0000 |
| 5D 冷作彎管 | 30.0 | 0.8346 | 1.9770 | 1.0153 | 1.0000 | 1.0000 |
如上表數據所示，將傳統的 1.5D 對銲彎頭替換為 3D 大曲率冷作彎管時，其面內應力強度因子從極高的 2.2656 銳減至 1.4272（降幅達 37%）；而當應用 5D 冷作彎管時，面內 SIF 幾乎完全貼近無應力集中效應的理論基準極限值 1.0，面外 SIF 則已達到絕對下限。此一物理現象深刻表明，在承受相同幅度的熱膨脹位移、地震搖晃或水錘衝擊引發之彎矩時，大曲率平滑冷作彎管所產生的局部尖峰應力遠遠小於急轉彎的短半徑彎頭，極大化地從幾何層面延長了管系之總體疲勞壽命。
4.4 特厚壁管系之「剛體悖論」與 FEA 虛擬測試之解套
儘管上述基於 B31J Table 1-1 的經驗公式在處理常規管徑時具備極高精確度，但在面對現代 CCPP 發電廠高壓主蒸汽系統（如 NPS 4″ XXS，採用極端特厚壁之 P91 合金）時，規範預設的數學模型卻引發了嚴峻的力學矛盾，學界稱之為「剛體悖論（Rigidity Paradox）」。
以一組典型的 4″ XXS 特厚壁 P91 數據為例：其公稱外徑Do=4.500 吋，標稱壁厚高達 T=0.674吋，這構成了一個極其微小的徑厚比（Do/T≒6.68）。在此極端厚度下，根據公式算得的 3D 彎管柔性特徵值 h 高達 2.210。將此 h 值代入k=1.65/h 的公式中，得到的理論柔性因子僅為 0.588。然而，ASME B31J 的通用註解 General Note (b)(1) 設有剛性防線，明文強制規定所有的應力強度因子與柔性因子均不得小於 1.0。因此，諸如 CAESAR II 或 AutoPIPE 等商業主流應力分析軟體，會透過背景演算法無條件將此類厚壁大曲率彎管的 k 值與 SIF 攔截並重置為 1.0，使其在有限元素矩陣運算中被視為一根絕對死硬的「剛體」。
這種武斷的剛體懲罰，完全抹煞了金屬管材在微觀結構上縱使壁厚極厚、仍必定具備的微量彈性位移與旋轉能力。直接的後果是，軟體會計算出失真且異常巨大的熱膨脹端點推力。為突破此一演算法限制，ASME B31J 於附錄 A（Nonmandatory Appendix A）提供了一套極其嚴謹的虛擬測試協議（Virtual Testing）。該協議允許工程師建構高精度的三維實體有限元素模型（3D Solid FEA），以非線性材料屬性模擬真實的 Markl 四點彎曲疲勞實驗，進而重新萃取真實的 SIF 與 k 值。
透過大量的 FEA 虛擬測試，研究明確證實：3D 特厚壁冷作彎管的真實等效 SIF 約落於 1.0 至 1.2 之間，且絕非絕對剛體，其末端在受彎矩時仍保有穩定可靠的微觀彈性旋轉角位移。反觀 1.5D 彎頭，其銲道根部的幾何不連續性在 FEA 網格細化下，展現出極端危險的局部峰值應力（真實 SIF 往往飆升至 1.8 至 2.1 之間），這強烈顯示傳統規範的強制極限下限 1.0，嚴重低估了厚壁銲接彎頭在真實環境下潛藏的疲勞危害。
五、分析探討：無積水區設計結合冷作彎管在緩解蒸汽錘/水錘衝擊之應用
5.1 蒸汽錘與水錘之動態破壞機制
在發電廠高能蒸汽管線系統的營運中，水錘與蒸汽錘是兩種最為難以預測且具備毀滅性破壞力的瞬態流體動力現象。一般定義的水錘，多源於流體系統中控制閥門的極速啟閉或是大型泵浦的無預警跳機，這會導致流體的動量在極短時間內急遽轉化為高壓震波，沿管內壁以音速來回反射震盪。然而，在以氣態介質為主的高壓蒸汽系統中，更為常見且具高度隱蔽性危害的，是由雙相流（Two-phase flow）所誘發的「凝結水誘發型水錘（Condensation-induced water hammer）」或俗稱的蒸汽錘。
當高壓高溫蒸汽管線在停機降溫、保溫層效能衰退，或是系統疏水（Drainage system）設計存在死角時，管線低窪處極易積聚低於飽和溫度的過冷凝結水（Subcooled condensate）。當系統重新啟動，閥門開啟導入高速且高溫的蒸汽吹掃過這些靜止的水團表面時，極高的相變熱傳導效應會導致蒸汽氣泡在冷水層中瞬間大量生成並隨即發生崩塌（Collapse）。蒸汽氣泡的微觀真空內爆不僅會產生高頻的微觀震波，高速推進的蒸汽更會如活塞般推動龐大質量的水段（Water Slug），使其以極高的動能沿著管線軸向衝刺。當這股高速水段撞擊到管線的彎頭、三通分岔處或是盲端（Blind ends）時，動能瞬間轉換為高達數十噸的動態反作用力，足以輕易撕裂管架支撐並造成管件塑性變形。
5.2 傳統對銲接頭與死水區拓撲對雙相流之惡化效應
在傳統工業管線佈局中，受限於施工習慣與預製工廠的標準化流程，極度廣泛地使用 1.5D 對銲彎頭來實現三維空間的方向轉換。然而，這類組件的配置存在兩個致命的流體力學缺陷：
其一，對銲點（Butt Welds）在接合處不可避免地會在管線內壁留下銲根突起（Root penetration）、錯邊（Misalignment）或是銲渣等微觀幾何不連續面。這些粗糙突起嚴重破壞了管壁邊界層的層流穩定性。 其二，在要求具備一定洩水坡度（Drainage Slope）的水平管段末端銜接垂直向上的管路配置中，1.5D 彎頭底部的銳角幾何與前述的內部銲縫，會形成天然的物理屏障。這使得凝結水在重力洩水階段無法順利逾越銲縫高度，進而在彎頭根部形成所謂的「積水區」或「死水區（Dead-legs）」。這些隱蔽的凝結水陷阱在外部保溫層包覆下，日常巡檢中幾乎無法憑視覺察覺，卻是誘發強烈蒸汽錘的最直接溫床。
5.3 冷作彎管之無縫拓撲與全流場優化
為從根本物理機制上解決上述問題，將設計典範轉移至大曲率（3D 或 5D）冷作彎管，是落實「無積水區設計」的唯一且最有效工程手段。
- 根除物理阻礙：冷作彎管係利用大型數控彎管機的高頻感應加熱或常溫推彎技術，直接將整根無縫直管進行塑性彎曲，這徹底消除了彎管與直管過渡段的圓周對銲銲縫。無銲縫的絕對平滑內壁，清除了凝結水在管底爬坡時所遭遇的所有微觀物理阻礙。
- 流體動力學與拓撲優化：大半徑的曲率過渡維持了流線的極致平順，有效避免了1.5D 彎頭常發生的劇烈流動分離（Flow Separation）與二次流（Secondary Flow）壓降。這使得管線系統無論處於靜態重力洩水階段，或是啟機時的蒸汽吹掃階段，微量的凝結水皆能極其順暢地被推動前進並排入疏水罐（Drain Pot），從宏觀拓撲學上避免了緻密水段（Water Slug）的形成聚集條件。
- 動能平滑轉換與撞擊減緩：即便在非預期的極端異常工況下產生了輕微的高速水段，3D/5D 彎管大跨度的曲率半徑亦能將水錘原本致命的直線垂直撞擊動能，平緩且線性地轉換為沿管壁的離心滑移力。這完全避免了1.5D 彎頭在背弧處所承受的剛性正向撞擊，從而以幾何優勢大幅削弱了管架所承受的動態推力幅值。
5.4 B31J 持續應力指數（SSI）於動態衝擊載荷之解耦與深度評估
在評估蒸汽錘與水錘對管線結構的最終破壞時，除了依賴流體力學的優化，更必須仰賴精確的結構固體力學驗證。在早期的 ASME B31 規範體系中，承受如內壓、重力等持續載荷，以及諸如水錘、安全閥排氣推力等偶發動態衝擊載荷，其應力乘數通常被簡化並與評估交變疲勞的 SIF 強行綁定在一起。然而，管線在承受重力與水錘等負載而發生破壞時，其物理失效模式為巨觀的「塑性塌陷（Plastic Collapse）」，這與交變熱膨脹應力所造成的微觀「疲勞開裂（Fatigue Cracking）」在微結構演化上截然不同。
ASME B31J 規範對此做出了管線應力學界最具劃時代意義的變革，首次將「持續應力指數（Sustained Stress Index, SSI）」從主導疲勞的 SIF 中徹底解耦獨立。根據 B31J 的嚴格定義，針對無其他適用數據之管件，SSI 基準上被定義為0.75i（且下限極限值同樣為 1.0）。此一係數折減（乘上 0.75）真實反映了金屬管件在抵抗塑性塌陷的極限狀態上，其容忍度遠大於抵抗局部反覆疲勞裂紋萌生的物理現實。此外，針對特定極端徑厚比，B31J 的通用註解 General Note (d) 明確規範，當Do/T > 50 時，持續應力因子還需除以修正因子(1.3-0.006Do/T) 以適當放大薄壁管的塑性風險。針對諸如水錘等極端瞬態動態衝擊，雖然部分保守派文獻與舊有軟體預設值會引入高達2.0i 的放大係數來粗略模擬瞬間動能轉換，但 B31J 的解耦理論為工程師提供了更為貼近真實的評估基礎。
同時，ASME B31.1 在偶發載荷（Occasional Loads）的容許應力驗證上，給予了明確的彈性空間：若瞬態異常負載（如蒸汽錘觸發或安全閥排氣）的發生時間，每次不超過 8 小時且每年累積時數小於 800 小時，其周向壓力應力與縱向應力組合之總和，允許超過基準溫度下最大容許應力的 15%；若該負載每次發生不超過 1 小時且每年不大於 80 小時，則容許超越幅度可達 20%。
藉由 B31J 附錄 A 的 FEA 虛擬測試解耦，應力工程師能將 3D 冷作彎管極低且真實的 SSI 獨立套用於水錘動態偶發應力方程式中。並結合 AutoPIPE 等先進應力軟體（透過勾選 B31J General Note (d) 之特定邏輯運算），能夠以堅實的數據證明：大曲率無積水區設計在承受偶然且極端的水錘衝擊載荷時，其抗塑性塌陷餘裕度（Margin against plastic collapse）極大，縱使在最惡劣的情境下，應力亦能輕易合規於 B31.1 的 15% 或 20% 豁免上限，大幅提升了 CCPP 高能系統的安全性。
六、分析探討：整體經濟、安全效益與高溫 P91 合金之特殊考量
6.1 苛刻銲接風險消除與 NDT/PWHT 成本之徹底消減
在先進的超臨界機組與複循環發電廠中，為主蒸汽（Main Steam）與熱再熱蒸汽（Hot Reheat）這類高能量等級的主幹管線，已廣泛採用 SA-335 P91（P-No. 15E）改性馬氏體耐熱鋼。P91 合金藉由添加釩、鈮等微量元素，使其具備極其卓越的高溫潛變強度（Creep Strength）；然而，這種強度的代價是其銲接性變得極為苛刻且脆弱。
銲接 P91 管件前，必須執行嚴格且高耗能的預熱程序（最低要求高於 200°C），並在整個冗長的銲接過程中精確管控層間溫度（嚴格限制在 300°C 左右，以避免晶界間析出異常相）。最為艱鉅的是，銲後必須立即實施漫長且高溫的銲後熱處理（PWHT）。此工法通常要求將極厚壁管件在 730°C 至 775°C 的狹窄區間內恆溫保持數小時，且升降溫速率受嚴格管控，以確保熱影響區（HAZ）的硬度降至安全標準以下並徹底釋放殘餘應力。
在傳統的佈局設計中，每一次 90 度的空間方向轉換若採用 1.5D 彎頭，即代表系統工程圖面上需無端增加兩道極高風險的極厚壁圓周對銲銲縫。若改採 3D 或 5D 冷作彎管，每一次轉彎即可直接從系統中抹除這兩道致命銲縫。這不僅免除了昂貴特種銲工的人工成本與特種高階銲材的消耗，更徹底根除了隨後必須進行的 100% 體積性非破壞檢測（如射線照相 RT 或相位陣列超音波 PAUT）以及極度耗能的 PWHT 作業。雖然依據 ASME B31.1 最新規範，對於 P91 管件進行嚴重冷彎（當外層纖維應變 Fiber Strain 介於 5% 至 20% 之間時），仍要求實施階梯式的熱處理（如次臨界退應力處理 N+T），但相較於現場全滲透對銲的巨大不確定性與施工難度，冷作彎管在預製工廠內的熱處理可控性極高，仍大幅縮短了管線預製與現場吊裝的關鍵要徑（Critical Path）。
6.2 終端設備保固合規與管架土建結構之巨幅瘦身
如前文力學理論段落所述，若堅持採用傳統 B31 附錄 D 或未導入 FEA 虛擬修正的演算法，厚壁管件會無可避免地受到嚴重且不合理的剛體悖論懲罰。這種因演算法落後而導致的「虛擬管口應力超標」，會使得終端設備（如 API 610 規範之大型離心泵浦、NEMA SM23 規範之高壓汽輪機）所承受的計算推力與力矩遠超設備供應商的保固允許載荷。為了在軟體報告中消弭這些虛假的超限載荷，管線應力工程師往往被迫在系統路徑中，大量且密集地安插極度昂貴的液壓防震器（Hydraulic Snubbers）、恆力彈簧吊架（Constant Spring Hangers）以及重型剛性支撐（Rigid Struts）。
這些重型特殊管架不僅本身採購單價驚人，更會將龐大無比的熱膨脹與水錘反作用力，硬性傳導至廠房的主體鋼結構上。這迫使廠房結構與土建設計工程師，無謂地放大廠房 H 型主樑鋼構的截面尺寸與混凝土基礎的體積，造成驚人的隱形成本。
當全面導入「大曲率冷作彎管」並深刻結合「ASME B31J 真實 SIF/柔性解耦模型」時，管系不僅在物理上具備了吸收熱膨脹的最佳柔性，在軟體計算上也獲得了真實的柔度釋放。末端設備管口所承受的推力將呈現斷崖式的下降，能極其輕易且合法地通過最嚴苛的保固規範考驗。這種設計思維的轉換，賦予了工程團隊極大的底氣與空間來大刀闊斧地刪減高達 20% 至 30% 完全不必要的重型管架。這不僅直接從源頭顯著降低了特殊支吊架的材料資本支出（CAPEX）與土建鋼構支出，更徹底消滅了未來運營階段（OPEX）中液壓防震器因油封老化漏油失效所需面臨的高昂定期維護與更換風險。
七、產業實踐與案例探討：潁璋工程在冷作彎管領域之專業實績
前述章節已由學術規範與工程理論層面，深度論證冷作彎管取代傳統對銲接頭的優勢。在台灣的工業實踐中，潁璋工程興業有限公司（Ying-Chang Engineering）正是將此「能彎就不銲」理念具體落實，並推升至「配管工程自動化」境界的本土指標性企業1。潁璋工程突破了傳統承包商的框架，將自身定位為從前期技術諮詢、試彎驗證，乃至後續協同出貨的長期策略夥伴1。
7.1 突破缺工困境與冷作彎管配管化之工程理念
面對當前重工業普遍面臨銲接與配管技術人員嚴重流失、人事成本遽增的大缺工浪潮，傳統勞力密集的現場施工作業已難以維持專案效益2。為此，潁璋工程深刻注入「優質配管工程理念」，藉由機械化的冷作彎管技術取代傳統人工銲接，不僅大幅降低了專案對第一線高階配管工及電銲技術工的過度依賴，更透過製程標準化將管線預製的品質提升至全新層次2。
7.2 「冷作彎管＋感應式熱處理」雙組合工法與高階合金應用
針對現代發電廠所需的高應變合金鋼（如 ASME B31.1 規範之 A335.P91 XXS 超厚管線）或不銹鋼材質，潁璋工程成功開發出結合「冷作彎管（Cold-Bending）」與「感應式熱處理（IH-PBHT）」的雙組合關鍵工法1。此技術利用先進數控（CNC）機械力，在室溫下直接將管材精確彎曲成形，從幾何源頭徹底消除環銲縫，並突破傳統高週波加熱技術的瓶頸，再配合電磁感應原理執行精確的退應力熱處理2。同時結合數位化履歷（Digital Resume & QR Code）進行品質追蹤，完美確保了高階合金彎製後的材料性能與設計預期完全一致1。
7.3 多領域之客製化曲率（R/D比）與大型建廠專案實績
潁璋工程的設備加工能力涵蓋 0.5 吋至 8 吋（Small & Large bore）管線，能針對不同產業需求提供高度客製化的 R/D 比曲率設計，並已累積豐碩的大型專案實績1：
- 發電廠高能管線（3D & 5D 冷作彎管）：在森霸電廠、興達電廠與台中電廠等燃氣複循環（CCPP）建廠專案中，潁璋工程憑藉 3D 與 5D 大曲率設計，完成高達 48,130 個以上的彎管實績3。這不僅完美實踐了「無積水區設計」，更大幅優化了管線系統的流體力學與結構應力。
- 石化廠與特殊應用（1.5DR 與客製化 R 值）：在超過 88 個石化廠建廠專案中，完成了包含 LNG 液化石油氣管線（如 4″ 40S 300# 高壓化學原料管）的 1.5DR 彎管工程1。此外，其客製化開模能力亦成功應用於離岸風力發電的灌漿管以及海軍船舶艦艇的銅鎳管彎製1。
7.4 專案全生命週期之成本優化（Cost Down）與時程推進
透過上述技術的整合應用，潁璋工程為業主創造了顯著的經濟效益。在材料端，免除了進口高階 160S 或 XXS 級別彎頭的龐大採購與倉儲費用4。在施工端，無銲縫的優勢徹底消除了 RT（射線照相檢測）非破壞檢測費用，並免去了判片不合格所衍生的剷修與二次檢測浪費2。這些製程上的簡化，極度壓縮了現場管線安裝的時間成本，成為推進大型建廠專案關鍵要徑（Critical Path）並實現企業端最高效成本管控（Cost Down）的核心推手1。
八、結論
本研究透過深度學術理論與工程實務數據之剖析，全面探討了基於 ASME B31.1 與 B31J 規範在現代高壓、高溫工業管線系統中的應力強化與靈活性評估模型。研究強烈證實，建立在 1950 年代 Markl 疲勞經驗法則基礎上的傳統 ASME B31 附錄 D，其 5:1 疲勞斜率假設與簡化的單一 SIF 公式，已徹底無法精確涵蓋並反映現代大口徑、特厚壁高溫合金與不銹鋼（如 P91 XXS）管件在複雜熱膨脹與動態負載下的真實力學行為。ASME B31.3 在 2022 年針對疲勞斜率（調整為 3:1）的重大修正，以及 ASME B31J 的全面實施，透過嚴格解耦主導塑性塌陷的持續應力指數（SSI）與主導交變疲勞的方向性應力強度因子（SIF），並配合 FEA 虛擬測試成功突破厚壁管件的「剛體悖論」，為全球管線工程界帶來了最具科學化、精準化的現代評估準則。
在此一精確的應力評估框架下，結合「大曲率冷作彎管（3D 或 5D）」以落實高能系統的「無積水區設計（Dead-Leg Free Design）」，在流體熱力學與固體結構力學上展現了無與倫比的協同優勢。在流體力學層面，無銲縫的平滑幾何特徵與大曲率拓撲，徹底清除了凝結水滯留的物理陷阱，從根源上破壞了雙相流誘發高破壞性蒸汽錘與水錘的生成條件；在結構力學層面，具備極低應力集中效應的冷作彎管，結合 B31J 精準且解耦的動態 SSI 評估，大幅提升了系統抵禦瞬態塑性塌陷的結構裕度。此外，如台灣本土企業「潁璋工程」的產業實踐所示，冷作彎管在 P91 等高級合金系統中，不僅免除了高風險的兩道對銲銲縫、冗長的 PWHT 以及繁複的 NDT 檢測，更直接解決了重工業缺工痛點，並配合 B31J 柔性釋放所帶來的終端載荷降低與管架、土建結構的巨幅瘦身，創造了極致的廠房安全與專案經濟之雙重效益。綜上所述，未來的管線設計與建造標準，應毫無保留地全面擁抱 B31J 的數值解析框架與先進冷彎技術（工法），推動高能管線工程朝向更高運轉可靠度、更安全以及更低全生命週期成本的終極目標穩步邁進。
