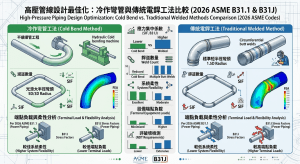

基於 2026 ASME B31J 與 B31.1 之高壓管線設計最佳化：冷作彎管與傳統電銲工法在系統柔性與端點負載之深度比較 (Optimization of High-Pressure Piping Design Based on 2026 ASME B31J and B31.1: An In-Depth Comparison of Cold Bending and Traditional Welding on System Flexibility and Terminal Loads)

一、緒論與產業熱力學挑戰之演進

1.1 能源轉型下的熱力學挑戰

隨著全球能源結構的急遽轉型與再生能源（如風能、太陽能）在電網中滲透率的攀升，現代電力系統面臨著極大的間歇性與不穩定性挑戰¹。為彌平這種發電峰谷落差，傳統的天然氣複循環發電廠（Combined Cycle Power Plant, CCPP）與超超臨界（Ultra-Supercritical, USC）燃煤機組被迫從過去提供穩定基載（Base-load）的角色，轉型為需要頻繁啟停與深度負載調變的調峰（Peaking）機組¹。以當今主流的 H 級（H-Class）燃氣輪機為例，單機輸出功率可達 430 MW 以上，不僅複循環淨熱效率突破 64.0%，更被要求具備極高的動態升降載速率，甚至需在三十分鐘內完成從熱機啟動至全廠滿載的嚴苛運轉指標²。

1.2 高能管線材質與傳統工法之侷限

在如此劇烈且頻繁的操作條件下，熱回收蒸汽產生器（HRSG）與高壓動力配管系統必須在超過 538°C 至 650°C 的極端高溫與高達 3000 psi 的超高壓狀態下服役¹。這種極端工況導致管線系統持續承受由極大徑向溫度梯度所引發的高頻熱膨脹循環應力（Thermal Cycling Stress），以及長期服役下的高溫潛變應力（Creep Stress）⁵。為滿足此極端熱力學環境之材料強度要求，現代發電廠的高能管線廣泛採用了潛變強度強化鐵素體鋼（Creep-Strength-Enhanced Ferritic Steels, CSEF），其中以 ASTM A335 Grade P91（9Cr-1Mo-V）與 Grade P92 等高階麻田散鐵系合金鋼為大宗¹。

然而，管線系統的可靠度不僅取決於母材的冶金性質，更深刻受到管件幾何構型與空間佈局的影響¹。傳統的管線設計高度依賴 1.5D 短半徑對銲彎頭（Butt-Welded Elbow）來實現管線的轉向，此工法不可避免地在系統中引入了密集的周向銲接接頭⁵。在長期的高溫熱循環下，這些銲道的熱影響區（Heat-Affected Zone, HAZ）極易成為應力集中的脆弱點，進而誘發致命的第四型潛變破裂（Type IV Creep Cracking）¹。

為克服此一系統性弱點，產業界的工程實踐逐步轉向採用 3D 或 5D 的大半徑冷作彎管（Cold Bend），以一體成型的方式徹底消除高應力區的銲接接頭⁵。與此同時，美國機械工程師學會（ASME）在管線應力分析的核心演算法上進行了歷史性的革新，推出了 ASME B31J 規範，並在 2026 年版的 ASME B31.1（動力管線）與 B31.3（製程管線）中強制實施¹。本研究報告即在此一學術與工程演進的雙重背景下，透過 CAESAR II 應力模擬，深度剖析冷作彎管與傳統電銲工法在系統柔性（System Flexibility）、端點負載控制（Terminal Load Control）以及微觀冶金機制上的根本差異，展現從設計源頭降減應力的現代化策略。

二、 ASME B31J 演算法革命與應力解耦機制

2.1 廢止經驗公式與高解析度 B31J 之強制導入

在過去的半個世紀中，管線應力分析高度依賴 ASME B31 規範中的 Mandatory Appendix D 來計算應力強度因子（Stress Intensification Factor, SIF，符號為i）與柔性因子（Flexibility Factor，符號為 k）¹。這些經驗公式源自 1950 年代 A.R.C. Markl 對薄壁管件進行的室溫旋轉彎曲疲勞測試（其基礎疲勞曲線公式為iN^0.2=245,000）¹。然而，舊版公式過度簡化了管件的三維幾何形狀，且缺乏對局部壁厚、極端厚壁管（如 XXS 規格）以及現代高強度合金的考量，在面對現代大管徑與超厚壁管系時，極易低估系統的真實應力⁵。

鑑於舊有規範的安全盲區，ASME B31J 規範透過大量的高解析度三維有限元素分析（FEA）與實體應變規測試數據，重構了管件的力學邊界條件⁵。自 2024 年版起，至 2026 年版 ASME B31.1 與 B31.3 全面強制實施，舊有的 Appendix D 被徹底廢除，工程設計單位必須全面導入 B31J 進行計算⁴。

B31J 規範設立了嚴謹的幾何約束邊界。例如，計算所得的 SIF 與柔性因子僅在管件的徑厚比（D/T）小於或等於 100 時方為有效；若大於此極限值，則必須仰賴獨立的有限元素法（FEM）進行虛擬測試⁹。此外，新規範徹底取消了舊制中粗糙的包絡線（Envelope）法則，針對三維空間導入了完全獨立的面內（In-Plane, i_in）、面外（Out-of-Plane, i_out）與扭轉（Torsional, i_tor）SIF 演算法，使得複雜管系的扭矩撕裂效應得以被精準量化⁸。

2.2 SIF 與 SSI 物理機制之深度解耦

B31J 規範最具革命性的科學突破，在於將主導動態疲勞破壞的應力強度因子（SIF）與主導靜態全截面塑性崩塌的持續應力指數（Sustained Stress Index, SSI）進行了嚴格的物理機制解耦（Decoupling）⁵。

在舊版規範中，預防系統靜態崩塌的持續應力（Sustained Stress，如內壓與重力引起的應力）計算中，其幾何放大係數被簡單且危險地定義為0.75i ⁵。這種做法假設靜態極限承載力與疲勞裂紋萌生風險存在簡單的線性關係。然而，極限負載分析（Limit-Load Analysis）與兩次彈性斜率（Twice Elastic Slope）測試證實，當管件（特別是高剛性、超厚壁管件）承受面內彎矩直到形成塑性鉸（Plastic Hinge）而崩塌時，其真實的持續應力因子更接近1.0i，甚至在某些幾何下遠超此值¹⁵。

B31J 明確指出，SSI 反映的是金屬管件或接頭抵抗極限塑性崩塌（Collapse Capacity）的能力，而 SIF 則專注於評估局部幾何不連續處在低週期疲勞（Low-Cycle Fatigue）下的裂紋萌生風險⁵。因此，B31J 提供了完全獨立的 SSI 演算法，並強制規定，對於缺乏幾何柔性放大特徵的元件，其 SSI 必須嚴格使用匹配直管的標準截面模數（Section Modulus, Z）進行計算，且計算結果的絕對值永遠不得小於 1.0⁵。此一解耦機制確保了在 CAESAR II 等分析軟體中，一次應力（Primary Stress）與二次應力（Secondary Stress）能獲得符合真實固體力學響應的獨立評估。

三、剛體悖論：厚壁彎管與電銲彎頭之系統柔性演算

為了具體量化 B31J 規範對 CCPP 主蒸汽管線設計的影響，本研究針對現代複循環電廠專案中最具代表性的極端厚壁材質——ASTM A335 Grade P91 的 NPS 4″ XXS（Double Extra Strong）規格，展開 3D 一體成型冷作彎管（彎曲半徑R₁=12”）與 1.5D 傳統對銲彎頭（彎曲半徑 R₁=6”）的理論力學特徵矩陣演算¹。

3.1 基礎幾何與無因次柔性特徵值（h）

在 ASME B31J 的演算法框架下，決定彎管 SIF 與柔性因子（k-factor）的核心無因次參數被定義為「柔性特徵值（Flexibility Characteristic, h）」⁶。其定義公式為：

h=T⋅R₁/r₂²

NPS 4″ XXS 管件的基礎參數如下：

公稱外徑（D₀） = 4.500 in (114.3 mm)⁶。
標稱壁厚（T） = 0.674 in (17.12 mm)²¹。
匹配直管之平均半徑（r₂） =(D₀-T)/2=1.913 in，因此 r₂²≈3.6596 in² ⁶。
徑厚比（D₀/T）≒6.677，充分符合 B31J 的有效計算邊界（≦100）¹¹。

3.2 矩陣演算與剛體約束機制

將上述實體幾何數據代入 B31J 的面內、面外 SIF 與柔性因子方程式，所得之理論力學特徵與規範約束結果如表 1 所示¹¹。

力學參數定義	運算方程式	3D 一體成型冷作彎管 (R₁ = 12″)	1.5D 傳統對銲彎頭 (R₁ = 6″)
無因次柔性特徵值 (h)	h = T * R₁/ r₂²	0.674 * 12 / 3.6596 = 2.210	0.674 * 6 / 3.6596 = 1.105
理論柔性因子 (k)	k = 1.3 / h	1.3 / 2.210 = 0.588	1.3 / 1.105 = 1.176
規範約束後柔性因子	k ≧ 1.0	1.0 (強制收斂，視為剛體)	1.176 (保留理論值，具微小柔度)
理論面內 SIF (iin)	i_in = 0.9 / h^2/3	0.9 / (2.210)^2/3 = 0.530	0.9 / (1.105)^2/3= 0.842
規範約束後面內 SIF	i_in ≧ 1.0	1.0 (強制收斂至理論下限)	1.0 (強制收斂至理論下限)
理論面外 SIF (iout)	i_out = 0.75 / h^2/3	0.75 / (2.210)^2/3 = 0.442	0.75 / (1.105)^2/3 = 0.702
規範約束後面外 SIF	i_out ≧ 1.0	1.0 (強制收斂至理論下限)	1.0 (強制收斂至理論下限)

表1：基於 ASME B31J 之 NPS 4″ XXS 規格 P91 管件柔性與 SIF 解析比較表¹¹

3.3 卡門橢圓化效應的抑制與剛體悖論剖析

從表 1 的演算結果中，揭示了現代極端厚壁高能管線在 B31J 框架下的兩大反直覺物理現象：

卡門橢圓化效應（Karman Ovalization Effect）的強烈抑制：在常規薄壁管線受彎矩作用時，管件橫截面會產生橢圓化變形。這種彈性變形釋放了系統的應變能，賦予管線額外的幾何柔性（表現為 k 值遠大於 1）⁶。然而，由於 4″ XXS 管件具有極大的金屬截面積（徑厚比僅約6.68），其強大的斷面剛性幾乎完全抑制了橢圓化的發生。這種結構特徵導致理論柔性特徵值 h 異常偏高⁶。
剛體悖論（Rigid-Body Paradox）：直覺上，彎曲半徑較大（3D 或 5D）的冷作彎管應具備更好的力學流線與應力緩衝能力。但在 B31J 嚴謹的固體力學演算法中，較大的R₁ 直接推升了 h 值（高達2.210），導致其理論柔性因子跌落至 0.588¹¹。依照 B31J 的剛體下限約束法則，管件的柔性不可能低於絕對剛體，因此被 CAESAR II 強制收斂為剛性基礎值（k=1.0）⁶。反之，1.5D 傳統彎頭因其急曲率導致局部 h 值微降，反而保留了 k≒1.176的極有限額外柔度¹¹。

在理論層面，兩者的面內外 SIF 皆因厚壁效應小於 1.0，並被規範強制設定為直管安全極限（i=1.0）¹¹。然而，3D 冷作彎管的理論 SIF（0.530）遠低於 1.5D 彎頭（0.842），這意味著在承受相同外部彎矩時，冷作彎管從設計源頭上具備更廣闊的抗疲勞安全餘裕⁵。

四、端點負載控制與 NEMA SM-23 之深度博弈

4.1 系統柔性流失與負載傳遞機制

高溫動力管線系統設計的首要任務，在於安全吸收由高達 600°C 溫度梯度所引發的劇烈熱膨脹位移（ΔL）。當全面導入 B31J 規範後，厚壁彎管的柔性因子被大幅度下修甚至收斂為純剛體（k=1.0），這意味著整個管線網絡在三維空間中的總體剛度矩陣（Global Stiffness Matrix, [K]）顯著變硬⁵。

依據廣義虎克定律（ F=[K]Δx），在相同的熱膨脹位移條件下，系統剛度的躍升將產生極其龐大的反作用力與內部力矩。在封閉的管網邊界中，這些未被管線自身幾何柔性吸收的內力無處宣洩，必然會沿著管線軸向傳遞，最終全數匯聚並施加於系統最脆弱的邊界節點——即高單價的旋轉設備（如汽輪機、高壓給水泵）的連接管口上⁵。這正是為何許多在舊版 Appendix D 下評估為「合格」的管系，在轉換至 B31J 演算法後，會瞬間面臨設備端點負載嚴重超標的工程夢魘。

4.2 NEMA SM-23 與 API 標準之嚴苛檢核

汽輪機（Steam Turbines）與離心泵等精密旋轉機械，對外部管線傳遞而來的應變力極為敏感。過大的管口負載會導致機殼扭曲變形、轉子軸心偏移、軸承異常磨損，甚至引發災難性的動件摩擦與葉片斷裂²⁵。在國際工程標準中，汽輪機管口負載必須嚴格遵守 NEMA SM-23 標準，而泵浦則受限於 API 610 規範⁵。

NEMA SM-23 的力學檢核機制極其嚴苛，要求對 CAESAR II 輸出的操作工況（Operating Case）進行雙重維度的驗證²⁷：

單一管口負載極限（Individual Nozzle Checking）：傳遞至任一單一管口的合力（F）與合力矩（M）必須滿足方程式3F+M < 500⋅D_c（英制單位，其中D_c 為當前管口的等效公稱直徑）²⁷。同時，各方向的分量亦需進行獨立審查。
累計綜合負載極限（Cumulative Nozzle Loads）：必須將連接於同一台汽輪機所有管口的作用力向量，透過力學平移至設備的解析中心點（Resolution Point）。計算出系統總體受力後，要求其合力矩M_c 與合力F_c 滿足如2F_c+M_C < 250⋅D_c （依設備總面積定義之等效直徑）等一系列嚴苛不等式，確保設備基座與整體機殼不會發生宏觀位移⁶。

4.3 CAESAR II 模擬優化與「多彎少銲」策略

面對 B31J 剛體化所帶來的端點負載危機，設計師必須在 CAESAR II 中採取高度迭代的最佳化策略。其中，採用 3D/5D 冷作彎管的「多彎少銲」工法，成為破解此力學死局的最有效途徑²：

無銲道優勢轉化為佈局彈性：1.5D 電銲彎頭在佈局時，必須受限於相鄰銲道間的最小直管長度要求，以及後續射線檢測（RT/PAUT）所需的操作空間，導致管線走向僵化²。相反地，CNC 冷作彎管允許進行連續的複合角度成型。這種一體成型的空間自由度，使設計師能夠輕易在 CAESAR II 中建構更大、更不對稱的膨脹迴圈（Expansion Loops）與方向轉折⁶。
力臂效應（Moment Arm Effect）的放大：既然厚壁彎管本身的柔度（k）被收斂為1.0，系統柔性就必須完全仰賴長直管段的彎曲變形來提供²⁴。冷作彎管將高應力的方向轉折點與容易發生破壞的銲接接頭在三維空間中徹底解耦。透過放大膨脹臂的長度，系統利用物理學上的力臂效應吸收了鉅額的熱膨脹位移，從而從宏觀幾何佈局上大幅削弱了最終傳遞至汽輪機管口的力矩，將3F+M 的數值強勢拉回 NEMA SM-23 的安全包絡線內²。
支撐摩擦力與邊界非線性控制：在 CAESAR II 的邊界條件設定中，管托（Pipe Shoe）與支撐鋼構間的摩擦力（Friction）會急遽增加傳遞至設備的軸向載荷。研究指出，摩擦力會顯著推高管口負載，甚至成為導致 API 610 或 NEMA SM-23 驗算失敗的主因³²。在實務上，透過在靠近管口的高載荷支撐點鋪設低摩擦係數的聚四氟乙烯（PTFE/Teflon）滑板，並在 CAESAR II 中精準設定摩擦係數矩陣，可進一步緩解端點受力狀態³²。

五、實體冶金學：第四型潛變破裂之防制與微觀機制

5.1 P91 鋼之奈米析出強化機制

不同於一般 304H 等奧氏體不銹鋼容易因高溫服役產生西格瑪相（Sigma-phase）與潛變脆化³³，P91 鋼的高溫潛變抗性是一項精密的冶金工程。其基礎化學成分包含 8.0-9.5% 鉻與 0.85-1.05% 鉬，並微合金化添加了關鍵的釩（V，0.18-0.25%）、鈮（Nb，0.06-0.10%）與氮（N）²²。這些元素的固溶強化僅是基礎，其強大潛變壽命的核心在於經歷 1040°C 正常化與 730-780°C 回火（N&T）後所形成的「回火板條馬氏體（Tempered Lath Martensite）」基底上的兩種奈米析出相²²：

M₂₃C₆ 碳化物：大量析出於原奧氏體晶界（PAGB）與馬氏體板條邊界，有效抑制高溫下晶界滑移與板條粗化⁵。
MX 型碳氮化物：富釩與鈮的極細小析出物均勻彌散於亞晶內部，產生強大的「釘扎效應（Pinning Effect）」，徹底鎖死高溫應力驅動下的位錯（Dislocation）攀爬與運動²²。

5.2 電銲彎頭的致命缺陷：Type IV 潛變破裂

當使用 1.5D 電銲彎頭拼接管線時，銲接過程的強烈熱循環對母材微觀組織造成了不可逆的破壞¹。在銲接熱影響區（HAZ）中，距離熔合線較遠的「細晶區（FGHAZ）」與「跨臨界區（ICHAZ）」，經歷了介於下臨界溫度（Ac1）與上臨界溫度（Ac3）之間的不完全相變熱歷史²。

在此溫度區間內，P91 原有的 M₂₃C₆ 碳化物與 MX 析出物發生異常粗化甚至部分溶解，完全喪失了對位錯的釘扎效應²。同時，基體重新形核，轉變為細小且極度缺乏強度的多邊形鐵素體（Polygonal Ferrite）結構。這導致該區域發生嚴重的「局部熱軟化（Thermal Softening）」⁶。

在承受高溫管線系統的長期持續應力（Sustained Stress）與軸向負載時，兩側較硬的母材與銲縫金屬會強烈限制變形，迫使龐大的應變高度集中於軟化的細晶區狹窄帶內³⁴。這種嚴苛的多軸應力狀態加速了潛變孔洞（Creep Cavities）的形核³⁴。斷裂力學中的C^* 參數分析表明，HAZ 區域的潛變裂紋生長速率遠高於母材³⁸。第四型潛變破裂極具隱蔽性，在管線生命週期的前 70%~80% 階段，內部僅存在孤立的微觀孔洞，常規的射線或超音波檢測極難察覺；隨後，這些孔洞會迅速聚合，引發無預警的巨觀斷裂（Catastrophic Rupture）⁶。實務統計數據觸目驚心，高達 48% 的 P91 銲接試片失效發生於 HAZ，常使設計壽命 10 萬小時的管件在 3 萬小時內便提早爆管²。

5.3 冷作彎管的力學與冶金雙重解耦優勢

大半徑 3D/5D 冷作彎管的導入，從物理學根本上根絕了第四型潛變破裂的發生¹。透過將直管一體成型彎曲，彎管將方向轉折處（系統中承受最大彎曲力矩與最高 SIF 潛在風險的節點）與金屬銲縫在三維空間上完全分離（Decoupling）⁶。由於轉彎段內部完全沒有熔合區與細晶熱影響區的存在，裂紋萌生的物理條件被徹底拔除，使管線組件的高溫潛變壽命安全回歸至母材設計極限²³。

六、極端纖維應變控制與彎後熱處理（PBHT）規範

儘管冷作彎管消弭了銲接 HAZ 缺陷，但大口徑厚壁管在室溫下被強制塑性彎曲，會在其微觀晶格中引發海量的錯位增殖與交錯（Dislocation Tangles），導致極度嚴重的加工硬化（Work Hardening）²²。這種高殘留應力狀態會為高溫運轉下的原子擴散提供巨大的能量驅動力，加速析出相的粗化，若不加以處理，同樣會導致潛變防線瓦解⁵。因此，ASME B31.1 對 P91 鋼的冷作成形與彎後熱處理（PBHT）施加了極嚴苛的規範²⁴。

6.1 表面纖維應變率（Fiber Strain）之數學推導

在工程設計中，決定熱處理強制層級的絕對指標為「最大表面纖維應變率（epsilon）」²⁴。B31.1 規範採用了保守的幾何方程式來計算此極限伸長率²⁴：

ε=(r/R)×100%

其中 r 為管材名義外半徑（D₀/2）， R為彎管中心線半徑³⁴。

本研究針對 XXS 厚壁管系列進行 3D 彎管（R=3*D₀）的應變率推導如下表 2 所示²²：

公稱管徑 (NPS)	外徑 D0 (in/mm)	3D 彎曲半徑 R (in)	最大表面纖維應變率 (epsilon) 計算式	應變率結果
NPS 2.5 XXS	2.875 (73.0)	7.5	(1.4375 / 7.5) * 100%	約 19.17%
NPS 3 XXS	3.500 (88.9)	9.0	(1.75 / 9.0) * 100%	約 19.44%
NPS 4 XXS	4.500 (114.3)	12.0	(2.25 / 12.0) * 100%	約 18.75%
NPS 5 XXS	5.563 (141.3)	15.0	(2.7815 / 15.0) * 100%	約 18.54%

表2：不同管徑 XXS 極端厚壁管之 3D 冷彎外表面纖維應變率演算²¹

6.2 ASME B31.1 熱處理極限值分水嶺與熱力學操作

由表 2 可見，3D 冷作彎管的最大表面纖維應變率高度收斂於 18.5% 至 19.5% 的極狹窄區間內³⁴。這一數值在 ASME B31.1 Table 129.3.3.1-1 規範中具有極端敏感的戰略意義。規範針對 P-No. 15E（P91）材料設立了「5%」與「20%」兩大應變極限值分水嶺⁶：

大於 20% 應變（不可逆損傷區）：若彎曲應變突破 20%，規範認定材料內部的錯位網絡已發生不可逆的毀滅性損傷，不論系統服役溫度為何，均強制要求進行完整的跨越相變溫度之正常化與回火（N&T），以重置晶相⁶。
5% 至 20% 應變區間：此為工程實務之主戰場。規範在此引入了服役溫度的約束條件。若系統設計溫度≦600°C，僅需進行次臨界退應力熱處理（SRHT）；但對於溫度> 600°C 的高溫蒸汽管線，因潛變機制對加工缺陷極度敏感，規範同樣強制要求實施 N&T 熱處理⁶。

6.3 中頻感應加熱（IH-PBHT）與硬度檢驗矩陣

面對厚壁管高溫 N&T 處理極易導致管件塌陷的風險，業界採用了先進的中頻感應加熱技術（IH-PBHT）³。透過揚棄高頻加熱，將頻率大幅調降至 1-2 kHz 以下，顯著增加了電磁波的透入深度（Penetration Depth），配合寬幅的保溫毯包覆，成功克服了厚壁管嚴重的集膚效應，將外徑與內徑（OD/ID）溫差精確壓縮至 ± 10°C 的安全裕度內³⁵。

在執行熱力學時序時，必須嚴格遵守相變法則。冷彎後若管件曾受局部加熱，必須強制冷卻至馬氏體轉變終止溫度（M_f，P91 約為 96°C，建議降至室溫）以下，確保殘留奧氏體完全轉變，防範未回火馬氏體的殘存²³。隨後的持溫回火階段應精確鎖定於 730°C 至 780°C，且絕對禁止觸及因微量合金（Ni+Mn）影響而驟降的下臨界溫度（A_C₁ 約為 800°C）²³。

最終，勃氏硬度（Brinell Hardness, HB）測試成為檢核微觀晶格恢復程度的黃金代理指標³⁷。

< 190 HB：材料過度軟化，碳化物異常粗化，面臨極高潛變破裂風險，管件必須絕對拒收並報廢⁵。
195 HB ~ 280 HB：為目標合格區間，確認材料晶格處於最佳熱力學穩定態，兼具優異的釘扎抗潛變強度與延展韌性⁵。
> 280 HB：材料處於脆化狀態，極易引發應力腐蝕破裂（SCC），必須重新進行高溫回火⁵。

七、數位雙生（Digital Twin）與閉環整合防呆機制

在掌握了 B31J 幾何剛度、端點負載與冶金修復的理論後，工程設計單位的最終挑戰在於：如何確保 CAESAR II 中的理想數學模型，與施工現場的實體管線特徵百分之百重合？

傳統管線應力設計屬於「開環（Open-Loop）」模式。工程師在軟體中輸入的往往是完美圓形與名義壁厚的管材參數；然而，實體的冷作彎管在塑性成型過程中，必然伴隨外弧側壁厚嚴重減薄（Extrados Wall Thinning）與截面橢圓化（Ovalization）現象²¹。這種理想與物理現實的斷層，極易導致系統應力被隱性低估，甚至使終端管口負載激增²¹。

7.1 閉環系統整合與逆向二次檢核

2025/2026 版 ASME 規範的改版精神，強力推動了數位雙生技術在壓力管線工程的落地⁴²。透過「閉環整合（Closed-Loop Integration）」，設計端與製造端被無縫串接⁶：

在成型階段，先進的 CNC 混合式冷彎設備利用內部閉環感測器精確控制金屬流動⁶。成型完畢後，透過雷射掃描與超音波測厚技術，精準擷取實體管件的「真實外弧減薄壁厚（Actual Thinned Wall Thickness）」與真實橢圓度⁶。
這些實體幾何數據被直接逆向回饋至 CAESAR II 應力分析軟體中進行「二次檢核（Reverse Verification）」。工程師在計算 B31J 柔性特徵值h=T⋅R₁/r₂² 時，將名義壁厚替換為真實減薄壁厚 T，重新迭代出精確的 SIF 與柔性因子，徹底消除資訊落差⁶。

7.2 MES 數位防呆與高溫 RFID 追溯

為了杜絕人為疏失，設計邊界條件被直接匯入工廠的製造執行系統（MES）中，形成強大的「數位防呆（Poka-yoke）」機制⁶。一旦 CNC 設備偵測到成型變數超出了 CAESAR II 模型設定的安全邊界，系統將立即中斷工廠加工程序，確保物理產出絕對服從設計框架⁶。

此外，針對必須經歷高達 1040°C 奧氏體化熱處理的 P91 彎管，最新的陶瓷抗金屬 RFID 標籤技術被強制導入³⁰。這些能在極端高溫下存活的物聯網（IIoT）晶片，將管件的纖維應變率、PBHT 時序曲線、HB 硬度數據以及 PAUT 探傷報告與實體組件終身綁定³⁰。在長達三十年的電廠生命週期中，這套數位雙生履歷為未來的潛變壽命評估與預測性維護提供了無可辯駁的微觀數據基礎³⁰。

八、結論

基於即將全面實施的 2026 ASME B31J 與 B31.1 規範，高壓蒸汽管線的設計思維正經歷一場由巨觀經驗公式走向精細化微觀冶金與破壞力學的深遠變革。本研究深度剖析冷作彎管與傳統電銲工法，得出以下核心結論：

8.1 固體力學演算之解耦與剛體悖論

B31J 規範強制解耦了評估疲勞的應力強度因子（SIF）與評估靜態崩塌的持續應力指數（SSI），徹底清除了舊版 Appendix D 在厚壁管件上的安全盲區。然而，厚壁管件龐大的截面剛性極大程度抑制了卡門橢圓化效應，導致 3D 冷作彎管在彈性應力分析（如 CAESAR II）中表現出純粹的剛體特徵（k=1.0），此一「剛體悖論」使系統整體柔性評估面臨嚴峻挑戰。

8.2 端點負載控制之幾何破局

管網系統剛性的劇增，不可避免地將巨大的熱膨脹應力轉移至旋轉設備端點，引發 NEMA SM-23 或 API 610 管口負載超標的危機。面對此力學困境，傳統 1.5D 電銲彎頭因銲道施工與檢驗的空間限制，導致管線佈局僵化。唯有透過導入 3D/5D 大半徑冷作彎管的「多彎少銲」策略，利用其無銲接弱點、一體成型的空間佈局自由度，建構大型膨脹迴圈，利用力臂效應吸收熱膨脹位移，方能從巨觀幾何源頭上強勢化解管口負載超標難題。

8.3 實體冶金防禦與工廠數位閉環製造

在極端高溫服役環境中，冷作彎管透過空間解耦，從根本上拔除了傳統銲接細晶區（FGHAZ）易萌生第四型潛變破裂（Type IV Creep Cracking）的物理溫床。針對高達 18.75% 表面纖維應變所帶來的加工硬化風險，嚴格遵循 ASME B31.1 規範執行精確的中頻感應加熱（IH-PBHT）正常化與回火，配合 195-280 HB 硬度檢驗矩陣，可完美重置 P91 鋼的高溫抗潛變奈米析出網絡。最終，透過數位雙生與閉環控制技術，將管線製造的真實減薄率逆向回饋至 CAESAR II 進行檢核，實現了現代化工廠從理論設計到實體運維的無縫安全接軌。
