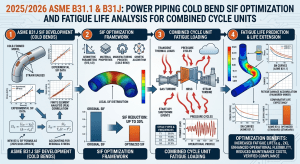

基於 2025/2026 ASME B31.1 與 B31J 最新規範複循環機組動力管線冷作彎管應力強度因子（SIF）優化與疲勞壽命分析    (Optimization of Stress Intensification Factors (SIF) and Fatigue Life Analysis for Cold-Bent Power Piping in Combined Cycle Power Plants Based on the Latest ASME B31.1 and B31J Codes)

一、 緒論與研究背景

在全球能源轉型與淨零碳排（Net Zero）的總體宏觀政策驅動下，現代電力網路的結構正經歷典範轉移。隨著風能與太陽能等再生能源在電網中的滲透率逐年攀升，其固有的間歇性與不可預測性，迫使傳統的燃氣複循環發電廠（Combined Cycle Power Plant, CCPP）從過往負責提供穩定基載（Base-load）的角色，轉型為需要頻繁啟停與深度負載調變的調峰（Peaking）機組 ¹。為了在極端負載變化下維持電網穩定並追求極致的熱效率，新一代 HL 級（HL-Class）燃氣渦輪機應運而生。以 Siemens HL-class 氣渦輪機為例，其燃燒室點火溫度已提升至史無前例的 3100°F（約 1704°C），並透過先進的空氣動力學與內部冷卻技術，追求高達 63% 至 65% 以上的聯合循環熱效率 ²。這種極端的操作參數以及為了配合電網所需執行的快速冷啟動（Cold Starts）與熱重啟（Hot Re-starts），對 CCPP 廠內的高壓（HP）與高溫再熱（HRH）蒸汽動力管線系統帶來了極為嚴苛的熱力學與結構力學挑戰 ⁴。

在此極端服役環境下，主蒸汽管線不僅需承受攝氏六百度以上的極端高溫與超高壓，更必須在長達三十至四十年的生命週期中，持續抵抗頻繁熱膨脹所引發的低週期循環應力（Thermal Cycling Stress），以及長期處於高溫環境下所導致的潛變應力（Creep Stress） ¹。在管線工程實務中，幾何形狀發生突變的區域，包含彎管、三通與異徑管等，往往是系統中應力集中程度最高、最容易發生潛變疲勞交互破壞（Creep-Fatigue Damage）的高風險熱點 ⁵。

為了更精確地評估這些高風險熱點，美國機械工程師學會（ASME）在最新版的工程設計準則中進行了顛覆性的變革。在 2024 年版至即將全面實施的 2026 年版 ASME B31.1（動力管線）與 B31.3（製程管線）規範中，ASME 正式移除了沿用數十年的 Mandatory Appendix D，並強制要求業界全面導入 ASME B31J 規範，以進行應力強度因子（Stress Intensification Factors, SIF）與柔性因子（Flexibility Factors, k-factors）的精確計算 ⁵。此一法規的轉變，意味著過去在舊版規範下被判定為安全的管線設計，在導入 B31J 嚴格的幾何計算演算法後，極可能會出現應力超標或柔度不足的現象 ⁵。

本研究報告旨在透過嚴謹的固體力學分析與數值演算法解構，深入剖析 ASME B31J 規範的核心邏輯，並針對現代電廠常用的 P91/P92 高階潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）厚壁管件，進行 3D 冷作彎管（Cold Bend）與傳統 1.5D 銲接彎頭（Welded Elbow）的綜合對比 ¹。研究內容不僅從巨觀的管線柔性與應力分佈進行探討，更深入微觀的冶金學領域，剖析第四型潛變破裂（Type IV Creep Cracking）的失效機制 ¹⁰。最終，本報告將直擊國際統包工程（EPC）巨擘，如中鼎工程（CTCI），在執行大型國際電廠專案時所面臨的終端旋轉設備管口負載（Nozzle Loads）超標與退件（Rejection）風險 ¹²。透過真實數據與國際法規的交叉論證，向 EPC 業者證明，冷作彎管技術在配合最新 B31J 規範與 HL 級機組的疲勞壽命重估下，是減少系統局部應力集中、確保 NEMA SM-23 設備管口負載合規，並優化整體管線系統安全性的最佳工程解方。

二、 ASME B31.1 與 B31J 規範演進與應力演算法之重構

2.1 傳統 Appendix D 經驗公式的歷史侷限性與退場機制

回顧管線應力分析的歷史，工程師在過去大半個世紀中，高度依賴 ASME B31 系列規範中的 Appendix D 來獲取管件的應力強度因子與柔性因子 ⁵。Appendix D 的理論基礎，可以追溯至 1950 年代由 A.R.C. Markl 及其研究團隊所進行的一系列旋轉彎曲疲勞測試 ⁵。Markl 當時使用了標稱管徑 4 吋的標準碳鋼管件進行了數百次的破壞性試驗，並據此提出了著名的疲勞預測方程式 iN^0.2=245,000，同時將對接銲縫（Girth Butt Weld）的 SIF 基準值定義為 1.0 ⁵。

儘管 Markl 的研究為早期的管線工程奠定了量化分析的基礎，但隨著現代發電廠與石化製程的技術迭代，管線系統朝向極端大管徑、超厚壁（極低的徑厚比D/t）以及高強度合金鋼發展，Appendix D 的理論缺陷便徹底暴露無遺 ⁵。該經驗公式的推導過程過度簡化了管件真實的三維幾何形狀，其數學模型缺乏對分支管管徑（Branch Diameter）與局部壁厚（Local Thickness）等關鍵變數的動態考量 ⁵。例如，在處理漸縮管（Reducers）時，舊版 B31.3 的 Appendix D 直接賦予其 SIF 為 1.0 的預設值，完全忽略了漸縮角度（Cone Angle, α）、過渡半徑（r₂）以及直管段長度（L₂）對應力集中的深遠影響 ¹⁷。這種過度簡化導致在面對真實世界複雜載荷時，傳統軟體極易低估管件的應力，進而埋下致命的疲勞破壞隱患。

有鑑於此，ASME 在 2020 年至 2024 年間的改版中，作出了歷史性的決斷，正式刪除 Mandatory Appendix D，並指引全球設計者必須適用 ASME B31J《金屬管件應力強度因子與柔性因子決定標準》進行後續的應力分析 ⁷。

2.2 ASME B31J 的演算法革命：SIF 與 SSI 的物理機制解耦

ASME B31J 規範的導入，被業界廣泛視為引發「應力分析衝擊（Stress Analysis Shock）」的劇變 ¹⁹。有別於 Markl 單一且簡化的經驗公式，B31J 是基於高解析度三維有限元素分析（Finite Element Analysis, FEA）以及大量的實體應變規（Strain Gauge）測試數據所建構的參數化矩陣系統 ⁵。B31J 的核心演算法框架中最具革命性的突破，在於強制解耦了主導動態疲勞破壞的應力強度因子（SIF）與主導靜態全截面塑性崩塌的持續應力指數（Sustained Stress Index, SSI） ⁹。

在舊版規範的體系中，預防系統靜態崩塌的持續應力（Sustained Stress）計算，被簡單粗暴地定義為基於疲勞試驗得出的 SIF 乘上常數 0.75（即0.75i，且規定不得小於 1.0） ⁹。這種缺乏嚴謹物理意義的數學轉換，在面對高剛性、超厚壁的管件時，會導致應力分析的嚴重失真 ⁹。根據 Rodabaugh 等人在極限載荷（Limit Load）實驗中的研究指出，當管件承受平面內彎矩（In-plane Moment）直到發生塑性崩塌時，其崩塌力矩（兩倍彈性斜率力矩，M₂）與理論容許力矩的比值顯示，彎管的持續應力因子應更接近1.0i而非0.75i，以維持合理的安全餘裕 ²²。

B31J 規範徹底修正了此一盲點，明確規定 SSI 的物理意義在於反映管件抗拒極限塑性崩塌的能力，而 SIF 則專注於評估局部幾何不連續處在循環負載下的疲勞裂紋萌生風險 ²⁰。因此，B31J 針對管件在平面內（In-Plane）、平面外（Out-of-Plane）及扭轉（Torsion）等不同維度的受力狀態，提供了完全獨立的 SIF 與 SSI 演算法 ¹⁵。更為關鍵的是，B31J 及其後續勘誤明文要求，在計算這類缺乏幾何柔性放大特徵（如厚壁彎管）之元件的 SSI 時，必須嚴格使用匹配直管的標準截面模數（Section Modulus, Z），並且 SSI 絕對不得小於 1.0 ⁹。

這一演算法的變革確保了在高溫極端負載下，厚壁管件的靜態一次應力（Primary Stress）降伏邊界能夠被極為保守且精確地評估，徹底消除了過去工程師與軟體（如 CAESAR II 或 AutoPIPE）在無意間利用「有效截面模數」漏洞而導致的設計隱患 ⁹。

三、 P91 級高階合金厚壁管件之三維數學建模與剛度解析

為了具體量化 B31J 規範對 CCPP 主蒸汽管線系統設計的深遠影響，本報告以通霄二期等現代複循環電廠專案中最具代表性的材料 ASTM A335 P91（9Cr-1Mo-V-Nb），且標稱管徑為 NPS 4″ XXS（Double Extra Strong）的極端厚壁管件為例，深入對比 3D 冷作彎管與 1.5D 銲接彎頭在 B31J 框架下的力學行為與參數差異 ¹。

3.1 管件基礎幾何特徵與維度參數設定

依據國際管件標準規格，NPS 4″ XXS 幾何尺寸具備極其厚重的管壁，其基礎參數定義如下 ⁹：

• 標稱外徑 (D₀)：4.500 英吋 (114.3 mm)
• 標稱壁厚 (T)：0.674 英吋 (17.12 mm)
• 內部直徑 (D_i)：D₀-2T=4.500-2(0.674)=3.152英吋 (80.06 mm)
• 匹配直管之平均半徑 (r₂)：

r₂=(D₀-T)/2=(4.500-0.674)/2=1.913 inches

據此推導平均半徑的平方值為r₂² ≒ 3.6596 in²。

• 管件之徑厚比 (D₀/T)：

D₀/T=4.500/0.674 ≒ 6.677

此 D₀/T ≒ 6.677 的極低徑厚比，遠遠低於 ASME B31J 規範所設定的計算上限條件（ D₀/T ≦ 100） ²⁵。這表明該型號管件在實體空間中具有極其龐大的結構剛性。當此類厚壁管件承受外部彎矩作用時，傳統薄壁管件中常見的截面橢圓化變形現象（即卡門橢圓化效應，Karman Ovalization Effect）將受到極大程度的抑制，難以產生顯著的幾何柔性放大作用 ⁹。

在彎曲幾何方面，本研究對比之兩種管件彎曲半徑 (R₁) 分別為：

1. 3D 大半徑冷作彎管：

R₁(3D) =3×4 inches=12 inches  (304.8 mm )

2. 1.5D 標準長半徑銲接彎頭：

R₁(1.5D) =1.5×4 inches=6 inches  (152.4 mm ) ⁹

3.2 基於 ASME B31J 之應力矩陣參數推演與下限約束收斂

依據 ASME B31J 演算法，管件的核心力學參數包含柔性特徵值（Flexibility Characteristic, h）、柔性因子（k），以及針對不同載荷方向的平面內應力強度因子（i_in）與平面外應力強度因子（i_out）。其基本控制方程式如下 ⁹：

1. 柔性特徵值推導： h=T⋅R₁/r₂²
2. 柔性因子運算：k=1.3/h
3. 平面內 SIF 運算： i_in=0.9/h^2/3
4. 平面外 SIF 運算： i_out=0.75/h^2/3

在 B31J 的嚴格物理邊界約束條款中，任何依據上述公式計算出的理論 SIF 值（無論是i_in 或i_out），若其數值小於 1.0，皆必須被強制收斂至下限值 1.0 ⁹。同理，若計算所得的理論柔性因子k≦1.0，在物理意義上代表該管件在承受彎矩時，無法提供比同等長度之直管更優越的彎曲變形能力；此時，該管件在分析軟體中必須被視為絕對剛體，並將其柔性因子強制設定為k=1.0  ⁹。

透過將前述幾何數據代入 B31J 演算法，可得兩種管件之力學特徵矩陣如表一所示：

力學參數定義	3D 冷作彎管 (R1​=12 in)	1.5D 銲接彎頭 (R1​=6 in)
無因次柔性特徵值 (h)	h3D=(0.674×12)/3.6596≈2.210	h1.5D=(0.674×6)/3.6596≈1.105
理論柔性因子 (ktheoretical)	k3D=1.3/2.210≈0.588	k1.5D=1.3/1.105≈1.176
規範約束修正後柔性因子 (k)	1.0 (強制收斂，視為剛體)	1.176 (保留理論值，具微小柔性)
理論平面內 SIF (iin, theoretical)	iin(3D) =0.9/(2.210)2/3 ≈0.530	iin(1.5D) =0.9/(1.105)2/3≈0.842
規範約束修正後平面內 SIF (iin)	1.0 (強制收斂至基準下限)	1.0 (強制收斂至基準下限)
理論平面外 SIF (iout, theoretical)	iout(3D) =0.75/(2.210)2/3≈0.442	iout(1.5D) =0.75/(1.105)2/3 ≈0.702
規範約束修正後平面外 SIF (iout)	1.0 (強制收斂至基準下限)	1.0 (強制收斂至基準下限)

3.3 B31J 理論數據背後的深層工程物理洞見

深入剖析上述計算矩陣，我們可以揭示隱藏在數字背後的幾個關鍵性二階與三階物理洞見：

首先，卡門橢圓化效應在極厚壁管件上的失效導致了 SIF 的強制同化現象。由於 4″ XXS 具有D₀/T ≒ 6.677  的極大壁厚特性，無論其彎曲半徑是 12 英吋還是 6 英吋，該管件在巨觀彎矩作用下抵抗截面變形（Ovalization）的剛性極其龐大。

因此，其理論推導的平面內與平面外 SIF 皆遠低於 1.0，最終被 ASME B31J 演算法強制拉升並收斂至 1.0 的安全底線 ⁹。這意味著在如 CAESAR II 或 AutoPIPE 等基於純彈性理論的管線應力分析軟體中，3D 冷彎管與 1.5D 銲接彎頭在巨觀網路節點上的疲勞應力集中表現，被數學模型視為完全等價。

其次，在柔性因子的微小差異上，1.5D 銲接彎頭因其具備更為銳利的彎曲半徑，導致其局部柔性特徵值 h 較低，從而保留了k=1.176 的理論柔性因子；相對地，3D 冷彎管則因為大半徑的幾何特性，在數學上被完全判定為剛性構件（k=1.0） ⁹。1.5D 彎頭這額外多出的 17.6% 柔度，在整體管線系統的位移分析中看似有助於吸收熱膨脹量，然而在極端高溫與超高壓的操作環境下，這種微觀柔性的優勢實則是建立在幾何極度銳利與應變高度集中之上的，這將成為潛變破壞的致命溫床。

最後，SSI 強制修正機制的介入，展現了 B31J 規範在預防災難性崩塌上的周全防護 ⁹。既然前述分析已確認兩者的 SIF 皆被重置為 1.0，B31J 明文規定必須回歸使用匹配直管的標準截面模數Z 來執行持續應力（Sustained Stress）的檢核。這一決定性的改變，從根本上防止了工程師因依賴舊版軟體自動扣除有效截面模數的漏洞，而大幅低估了管線在重力與高壓作用下的一次應力崩塌風險 ⁹。

綜上所述，既然在商業軟體的 B31J 分析模組中，3D 冷彎管的 SIF 與 1.5D 彎頭完全相同（皆為 1.0），且其柔性甚至略遜一籌（k=1.0 vs k=1.176），為何在 CTCI 等國際先進 EPC 專案的實務中，仍強烈主張甚至強制推行冷作彎管技術？這個問題的解答，並不存在於 CAESAR II 等巨觀梁元素（Beam Element）分析軟體所能計算的矩陣中，而是深深隱藏於微觀冶金相變機制與第四型潛變破裂的致命風險之中。

四、 冶金失效機制深度探討：銲接熱影響區之 Type IV 潛變破裂

現代 HL 級燃氣複循環發電機組的運轉特性，要求主蒸汽管線的操作溫度經常性地突破攝氏 600 度（約 1112°F）的物理極限。在此極端溫度區間，金屬材料的破壞機制將發生根本性的改變，由常溫下單純受力超過屈服強度的彈塑性降伏，轉變為高度依賴時間、溫度與應力交互作用的潛變（Creep）劣化破壞 ⁵。為了應對此一挑戰，電力產業廣泛採用被稱為潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）的高階合金材料，其中又以 ASTM A335 Grade P91 與 Grade P92 為業界之標準首選 ⁵。

4.1 P91/P92 高階合金的微觀強化機制與熱力學相變

P91 鋼的化學成分主要為 9Cr-1Mo-V-Nb，而 P92 則為其升級版，成分為 9Cr-0.5Mo-1.8W-V-Nb ⁵。這類 CSEF 材料之所以能展現出卓越的高溫抗潛變破裂強度與優異的抗高溫氧化性能，完全依賴於其在鋼鐵廠製造階段透過精確熱處理所建立的「回火麻田散鐵（Tempered Martensite）」微觀晶體組織 ⁵。

其微觀強化機制主要由兩大物理現象構成：

1. 固溶強化（Solid Solution Strengthening）：相較於 P91，P92 合金減少了鉬（Mo）的含量至5%，並大幅添加了約 1.8% 的鎢（W）。由於鎢原子的原子半徑顯著大於鐵原子，當其固溶於鐵素體基體時，會引發強烈的晶格扭曲（Lattice Distortion）。這種晶格內的微觀應力場能夠極為有效地阻礙高溫環境下差排（Dislocations）的滑移（Glide）與攀移（Climb），從而提升高溫降伏強度 ⁵。
2. 析出硬化（Precipitation Hardening）：此機制由兩種關鍵的析出物（Precipitates）所主導。第一種是尺寸介於 75 至 250 奈米之間的 M₂₃C₆ 型碳化物，這類碳化物主要沿著原沃斯田鐵晶界（Prior Austenite Grain Boundaries, PAGBs）、板條群邊界（Packet Boundaries）與區塊邊界（Block Boundaries）緻密析出，其猶如微觀的「釘子」，能發揮極強的晶界釘紮（Pinning）作用，有效防止高溫應力下的晶界滑動 ⁵。第二種則是極為細微（通常小於 50 奈米）、富含釩（V）與鈮（Nb）的 MX 型碳氮化物（Carbonitrides），廣泛分佈於晶粒內部，提供長期的潛變阻抗 ⁵。

4.2 銲接熱循環的毀滅性打擊與 Type IV 潛變破裂的萌生

如果管線佈局採用傳統的 1.5D 銲接彎頭，則必須無可避免地透過環向對接銲縫（Girth Butt Welds）將彎頭與直管區段相連。然而，高溫銲接過程所產生的極端熱循環（Thermal Cycling），將對 P91/P92 鋼精心調控的回火麻田散鐵組織造成不可逆的毀滅性打擊。

在銲縫邊緣的熱影響區（Heat-Affected Zone, HAZ）內，存在一個特定的狹窄區域，其在銲接過程中經歷的峰值溫度剛好落在A_C1（下臨界點）與A_C3 （上臨界點）相變溫度之間。這段被稱為亞臨界區或臨界間熱影響區（Intercritical HAZ, ICHAZ）的區域，會導致母材發生部分的沃斯田鐵相變，並促使原本發揮晶界釘紮作用的M₂₃C₆ 碳化物發生部分溶解 ²⁸。當銲接熱源移開、金屬快速冷卻後，該區域無法恢復原有的板條結構，而是形成碳含量極低且缺乏強化的細晶熱影響區（Fine-Grained HAZ, FGHAZ） ³⁰。

在隨後的 CCPP 高溫服役期間，這個先天脆弱的 FGHAZ 將承受管線系統因熱膨脹產生的巨大應力，並發生加速的微觀冶金演化。原先固溶於基體的鎢與鉬原子會迅速向晶界擴散，並析出形成大塊且脆性的 Laves 相（Laves Phase），這不僅消耗了具備強化作用的合金元素，嚴重削弱了固溶強化效應，更在晶界形成應力集中點 ¹¹。雪上加霜的是，維持晶粒內部強度的 MX 型碳氮化物，會逐漸被熱力學上更為穩定但體積龐大的 Z 相（Z-phase）所吞噬與取代 ²⁹。

在固溶強化與析出硬化雙雙衰退的極端惡劣條件下，細晶熱影響區的機械強度急遽崩潰，潛變空洞（Creep Cavitation）開始在細小的晶界交匯處大量形核並聚合，最終引發無預警的第四型潛變破裂（Type IV Creep Cracking） ¹⁰。此類破裂模式極為致命，因其通常在機組服役數萬小時後，突然發生於銲道外觀完好的次表面（Sub-surface region），且伴隨著極低的延展性（Low Ductility），常規的非破壞檢測（NDE）手段如表面射線或超音波極難在其發展為貫穿性裂紋前提供有效預警 ¹⁰。世界各地已有眾多 F 級與 HL 級機組因主蒸汽管線的 Type IV 破裂而導致非預期停機甚至災難性事故 ¹⁰。

五、 冷作彎管技術與彎後熱處理（PBHT）之組織重置效應

為徹底根除 Type IV 潛變破裂的致命威脅，國際先進的工程規範與實踐逐步轉向全面淘汰 1.5D 銲接彎頭，改採 3D 或 5D 的大半徑冷作彎管（Cold Bend），以一體成型的方式徹底消除位於幾何應力集中區的銲接接頭與 HAZ ¹。

5.1 冷作彎管的幾何應變與力學特徵

相較於熱感應彎管（Induction Bending）會在高溫下嚴重破壞 CSEF 材料的原始組織且存在壁厚減薄與管壁材料稀釋的風險 ⁵，冷作彎管技術在室溫下利用強大的機械外力強制管材發生塑性變形。

以本研究設定的 NPS 4″ XXS 3D 冷彎管為例，在冷加工彎曲過程中，管材外側纖維將承受極大的拉伸應變。其外側纖維的理論最大伸長應變（Fiber Strain, ε）可以透過簡化公式計算：

ε ≈ (D₀/2)/R₁ =(4.500/2)/12=18.75% ⁹

高達 18.75% 的劇烈冷加工應變，雖然避免了銲接的高溫熱損害，卻在管材內部引入了龐大的殘餘應力（Residual Stress）網路，並引發嚴重的加工硬化（Work Hardening）現象，這同樣會大幅降低材料的高溫潛變壽命與抗疲勞能力 ⁹。

5.2 嚴格遵守 ASME 規範的 PBHT 組織重置程序

為了解決冷加工帶來的微觀缺陷，ASME B31.1 規範針對 P-No. 15E（即 P91/P92 系列）這類潛變敏感材料制定了極其嚴格的強制性條款。規範明訂，當管材的冷彎纖維應變介於 5% 至 20% 的區間時（本例之 18.75% 正落於此高風險區間），製造商必須對彎管執行全面且徹底的彎後熱處理（Post-Bend Heat Treatment, PBHT） ⁹。

值得深究的是，對於這類高冷作應變的 P91/P92 管材，其 PBHT 依應變率(5% ≦ε≦ 20%)階段區間僅需進行A_C1下(730°C 至 780°C 之間)低溫的應力釋放（Subcritical Stress Relief, SR），或者是必須執行一整套高成本、高技術要求的「正常化加回火（Normalizing + Tempering, N+T）」熱處理程序 ⁹。

此組織重置（Microstructural Reset）N+T程序的具體步驟為：首先，將整支冷作彎管置於精密控制的熱處理爐中，將溫度均勻提升至約 1050°C 的高溫並持溫（Soaking），使管材內部的微觀組織完全沃斯田鐵化（Austenitizing），徹底消除冷作加工所累積的差排纏結與變形晶粒；接著，以受控的速率進行快速空冷，促使碳原子無擴散地轉換，形成全新的、高硬度的馬氏體（Martensite）組織 ⁵。最後，再將管材加熱至 730°C 至 780°C 之間的精確溫度區間進行長時間的回火（Tempering）處理 ⁵。

透過這套嚴謹的 PBHT 程序，冷彎管不僅完全釋放了殘餘應力，其微觀組織更是經歷了破壞與重生的過程，完美恢復至出廠時標準的「回火麻田散鐵」狀態，且M₂₃C₆ 與 MX 析出物得以在適當的晶界位置重新均勻析出 ²⁸。這項冶金學上的重置工程，確保了 3D 冷作彎管的彎曲段具備與兩端直管完全一致的極致潛變強度，從物理機制的根源徹底拔除了應變老化（Strain Aging）以及銲縫 HAZ 所帶來的 Type IV 潛變破裂危機 ⁹。

六、 HL 級機組頻繁啟停下之熱循環與疲勞壽命（Fatigue Life）重估

在解決了靜態的潛變破裂風險後，我們必須正視 HL 級燃氣機組為了配合再生能源發電量波動，而採取的每日啟停（Two-shifting）、快速起載等極端調度模式 ³。這種操作模式使得 CCPP 的高溫管線系統除了承擔穩態的內壓與潛變外，更面臨劇烈的溫度梯度變化與熱膨脹位移，進而引發嚴重的低週期/高應變疲勞（Low-Cycle Fatigue）與熱衝擊（Thermal Shock）問題 ⁶。

6.1 疲勞預測曲線的典範轉移：從 Markl 到 Hinnant 模型

在評估 ASME B31J 所定義的應力強度因子（SIF）時，工程師絕對不能脫離其數值定義所依附的底層疲勞 S-N 曲線（應力-壽命曲線） ⁹。過往 ASME B31 規範在評估疲勞壽命時，完全依賴 Markl 所提出的極端破壞試驗經驗公式iS=245,000N^-0.2。這是一條建立在低溫碳鋼材質與極高應力範圍試驗條件下的簡化線性關係，其假設材料的疲勞衰減斜率為常數 -0.2 ⁹。然而，隨著材料科學與數值模擬技術的長足進步，近代多個獨立的有限元素分析與大規模實體疲勞驗證（例如 Hinnant 與 Paulin 等專家的研究）無可辯駁地指出，對於 P91 這種高階潛變強化合金鋼的對接環縫而言，採用 Markl 的 -0.2 斜率曲線將導致嚴重的預測誤差。Hinnant 的研究證實，更精確且符合真實破壞物理機制的平均疲勞破壞應力範圍公式，應修正為斜率更陡峭的 -0.335 ⁹：

S_f=1895×N^-0.335  (ksi)

此一科學理論的修正，在工程實務上具有極為深遠的警示意義。若管線設計師仍僵化地沿用舊版規範的疲勞曲線，在評估 HL 級機組因極端熱循環所產生的低週期/高應力疲勞時，將面臨設計安全係數極不穩定、甚至危險地高估管件殘餘疲勞壽命的巨大風險 ⁹。ASME B31J 在其演算法的重構過程中，廣泛汲取了這些近代實體疲勞測試的科學精神，並在規範中明確指出，所謂的 SIF，實際上是基於整體管件相對於「平滑銲縫」的疲勞壽命比值，它預設了基準環縫本身的 SIF 即為 1.0 ⁹。

6.2 應力範圍縮減係數與潛變-疲勞交互作用下冷彎管的壓倒性優勢

為確保管線在整個生命週期內的熱循環安全性，ASME B31.1 規範要求計算容許的位移應力範圍（Allowable Displacement Stress Range, S_A），其控制方程式如下 ³⁶：

S_A=f×(1.25S_c+0.25S_h )

其中，S_c 為冷態基本容許應力， S_h為熱態基本容許應力，而最為關鍵的參數 f 則是應力範圍縮減係數（Stress Range Reduction Factor）。f 的數值嚴格取決於管線系統在預期服役壽命內的等效全範圍溫度循環總次數（N） ³⁷。

根據規範定義：

• N ≦ 7,000 次：f = 1.0
• 7,000 < N ≦ 14,000 次：f = 0.9
• 14,000 < N ≦ 100,000 次：f = 0.8
• N > 100,000 次：f = 0.7 ³⁷

對於傳統基載電廠而言，7,000 次的循環壽命可能已涵蓋數十年的運轉；但對於每日頻繁啟停的現代 HL 級調峰 CCPP 而言，熱循環次數極易突破 7,000 次甚至 14,000 次的極限值，使得 f 值被迫由 1.0 下滑至 0.9 或 0.8，這大幅度地限縮了整體管線系統容許的熱膨脹應力空間 ⁴。

進一步探討更為嚴苛且貼近真實物理的國際海洋工程與風電規範（如 DNV 疲勞評估標準），其明文指出：即使是經過 100% 射線檢驗（RT）合格的全滲透對接環縫，在進行疲勞評估時，仍必須強制考量至少 1.35 的局部應力集中係數（Stress Concentration Factor, SCF = 1.35） ⁹。這是為了涵蓋銲趾（Weld Toe）處無可避免的微觀幾何突變，以及前述 HAZ 區域內因相變所殘留的微觀缺陷，這些都是誘發疲勞裂紋萌生的絕對熱點 ⁹。

        潛變-疲勞交互作用（Creep-Fatigue Interaction）的因果論證： 當系統採用傳統的 1.5D 銲接彎頭時，每一個彎頭必然伴隨著至少兩道周向銲縫。在機組頻繁啟停時，系統巨大的熱膨脹位移應力將不可避免地傳遞至這些彎頭節點。此時，銲縫處的局部應變會因為高達 1.35 的 SCF 幾何效應，與 HAZ 區域先天低落的潛變強度（Laves 相與 Z 相作祟）發生致命的交互疊加作用（Creep-Fatigue Interaction） ⁶。熱應力循環會加速晶界處潛變空洞的撕裂與串聯，導致銲縫在遠未達到預期壽命前便提早崩潰。

相對而言，3D 或 5D 冷作彎管儘管在 CAESAR II 軟體的 B31J 巨觀演算法中，其 SIF 被保守地強制收斂為 1.0 且缺乏額外的柔性（k=1.0），但它在物理實體上徹底消除了最為致命的高風險銲縫界面。在面對高達 3100°F 燃氣溫度的間接熱衝擊與極端熱循環位移下，冷作彎管憑藉著一體成型且經過 PBHT 完美重置的均勻回火麻田散鐵組織，能夠讓整段金屬均勻地分擔熱應變，有效抵抗潛變空洞的形核。從根本上擺脫了在 N^-0.335高斜率新疲勞曲線下，局部銲縫提早發生微觀開裂的宿命，展現出極具壓倒性的長期疲勞壽命優勢。

七、 中鼎工程 (CTCI) 專案實務應用：管口負載優化與退件風險控管

對於屢獲國際殊榮、排名名列前茅的國際統包工程（EPC）巨擘中鼎工程（CTCI）而言，確保電廠設計的絕對安全、合乎國際最嚴苛的法規標準，並如期、如質地將專案交付給業主，是企業延續卓越商譽的命脈 ¹⁴。在執行 CCPP 專案的過程中，管線應力工程部門（Piping Stress Analysis Department）所承擔的責任，不僅是確保管線本體的應力檢核符合 ASME B31.1 的規範，更面臨一個牽一髮而動全身的極限挑戰：必須通過極為嚴格的旋轉設備（如大型汽輪機、離心壓縮機、大型給水泵）管口負載（Nozzle Loads）合規性審查 ¹²。

7.1 嚴苛的終端防線：NEMA SM-23 與 API 617 管口負載合規要求

現代大型蒸汽渦輪機製造商（如 Siemens, GE, Mitsubishi 等）為確保其精密旋轉機械的可靠度，對其設備管殼上的管口受力有著毫不妥協的限制 ⁴³。這些限制通常遵循國際公認的 NEMA SM-23 規範，或甚至採取製造商自訂的更為嚴苛的專有標準，而針對壓縮機設備則通常遵循 API 617 標準 ⁴³。

NEMA SM-23（Steam Turbines – General Requirements for Stress Calculations）標準的審查邏輯極度嚴密。它要求應力工程師必須將所有連接至渦輪機氣缸管口（包含主蒸汽、冷再熱蒸汽、熱再熱蒸汽以及各級抽汽管線）的三維受力與力矩，精確地轉換為正交座標系下的六個分量：軸向與橫向作用力（F_x, F_y, F_z）以及彎曲與扭轉力矩（M_x, M_y, M_z） ⁴⁶。接著，必須計算出所有管口負載的向量合成力（Resultant Force, F_R）與向量合成力矩（Resultant Moment, M_R） ⁴⁶。

在 NEMA SM-23 眾多的審查條件中，最具代表性且最難以通過的核心複合極限驗證公式為：

3F_R+M_R≦500D_c

其中， D_c代表渦輪機設備上所有連接管口截面積總和所換算對應的等效直徑（以英吋為單位） ⁴⁷。這條公式將作用力與力矩疊加計算，對管線系統施加了極致的約束。如果管線佈置（Routing）所產生的巨大熱膨脹應力未被系統本身妥善吸收，這些剛性負載將如數直接傳導至渦輪機極為敏感的薄殼氣缸上 ¹²。一旦受力超標，將導致轉子軸承發生嚴重不對心（Shaft Misalignment）、氣缸變形導致葉片刮擦，或是引發毀滅性的高頻震動，最終迫使機組跳機甚至造成不可逆的設備損壞 ¹²。

7.2 ASME B31J 帶來的應力衝擊對 EPC 佈局設計的系統性挑戰

誠如第二節與第三節所進行的數學論證，在 ASME 規範全面強制導入 B31J 標準後，過去管線工程師在舊版軟體中，利用 SIF 預設值與有效截面模數漏洞來刻意壓低終端管口負載的「數字遊戲」已徹底宣告終結 ⁵。對於承受高溫高壓的主蒸汽極厚壁管線（如本例之 NPS 4″ XXS P91），B31J 的演算法無情地將厚壁彎管的柔性因子 k 強制設定為 1.0（使其在數學模型上成為絕對剛體），並利用直管的足額截面模數 Z 來獨立計算 SSI ⁹。這項物理機制的修正，直接導致在 CAESAR II 或 AutoPIPE 等主流應力分析軟體中，整個 CCPP 管線系統的全局剛度矩陣（Global Stiffness Matrix）數值產生戲劇性的飆升 ²⁵。系統剛度的增加，意味著管線在吸收相同熱膨脹位移時，會產生更大的反作用力；這些依據新規範計算出的終端熱膨脹反作用力與力矩，將顯著高於過去使用 Appendix D 舊版規範時所預測的樂觀數值 ⁹。

這種現象對於 CTCI 的管線應力部門而言，是一個極其嚴峻的警訊，意味著面臨極高機率的「退件（Rejection）風險」 ¹²。在實務運作上，一旦 CAESAR II 輸出的管口負載報告超出了 NEMA SM-23 或設備商保證的極限允許值，渦輪機製造商將毫不猶豫地拒絕提供設備保固並退回設計圖說。此時，EPC 團隊將被迫啟動昂貴且耗時的重新設計流程，必須重新修改管線佈置（Routing）、調整走向，這將如滾雪球般牽動整個 3D 模型（如 E3D、PDMS 或 Smart3D）中的鋼構干涉、土木基礎、管線支撐（Pipe Supports）與空間配置檢討，最終引發無可估計的專案工期延宕與龐大的成本重工損失 ¹²。

7.3 策略性運用冷作彎管優化系統剛度矩陣與規避退件風險之解決方案

面對 ASME B31J 演算法重構所帶來的剛度飆升，以及 NEMA SM-23 宛如緊箍咒般的管口負載限制，CTCI 等頂尖 EPC 工廠必須採取更具前瞻性的工程策略。透過在專案初期策略性地全面導入 3D 或 5D 大半徑冷作彎管，可以極為優雅地化解這場應力危機。儘管前述分析指出冷彎管在單一局部節點的柔性因子被規範限制為 1.0，但其在整體系統級別的實際工程效益，體現在以下三個互相聯動的降壓維度：

        大半徑熱膨脹迴圈（Expansion Loops）的高效與平滑構建：為了安全吸收高溫蒸汽高達 600°C 以上的劇烈熱膨脹位移，管線佈局必須在空間中設計出巨大且複雜的 U 型或 Z 型膨脹迴圈 ¹²。傳統若依賴 1.5D 銲接彎頭，由於其半徑短促、轉折生硬，不僅會造成流體力學上巨大的壓降損耗，更會在此高應變區密集引入多達八道以上的高風險銲縫。反觀採用 3D 或 5D 冷彎管，工程師可以利用其一體成型的特性，極其平滑且具備優異流線型地構建大型膨脹迴圈 ¹。透過長直管段與大半徑彎弧所形成的幾何大位移，整體系統能夠以更為柔順的方式吸收巨大的熱膨脹量，從根本源頭上大幅削減向渦輪機管口傳遞的正交破壞性應力與剛性力矩，確保終端受力數據穩健地落在3F_R+M_R≦500D_c 的安全象限內 ⁴³。

1. 消除應力奇點與管線支撐矩陣之優化配置：在過往採用5D 銲接彎頭的舊版設計邏輯中，為了解決銲縫處局部 SIF 超標的問題，應力工程師經常被迫採取「頭痛醫頭」的補救措施，在極度靠近設備管口的位置增設複雜的可變/恆力彈簧吊架（Spring Hangers）、剛性連桿或是防震器（Snubbers/Struts） ⁴¹。然而，錯誤或過度密集的支撐佈置（特別是在距離熱端設備過近處設置錨點 Anchor 或導向 Guide）往往弄巧成拙，反而鎖死了管線自由熱膨脹的裕度，導致熱應力無處宣洩，最終反噬並使得管口負載急遽惡化 ¹²。

冷作彎管的引入，徹底消除了銲縫這個最脆弱且最難以預測的應力奇點。這使得 CTCI 的工程師在進行管線路徑規劃時，能夠跳脫局部補強的窠臼，更游刃有餘地將一次應力與二次應力均勻且合理地分佈於管線本體各處 ¹²。這種平順的應力分佈允許設計團隊大幅簡化支撐矩陣，拉長支撐間距，並降低摩擦阻力對系統熱位移的干擾，進一步過濾並減少傳遞至敏感旋轉設備的殘餘破壞負載 ¹²。

2. 構建無懈可擊的審查合規性與設計防禦：在執行高度國際化的 EPC 專案時，CTCI 經常需面對極度挑剔的業主工程代表以及第三方獨立查核機構（Third-Party Independent Verifier）的嚴苛審核。若系統設計全面依據最新版本的 ASME B31J 規範進行建模，採用解耦後的精確 SSI 評估，並將高溫區間的1.5D 銲接彎頭全數替換為 3D 冷作彎管，CTCI 將能產出一份完全沒有「法規灰地帶」或「軟體計算漏洞」的應力分析報告 ⁵¹。

再配合執行 ASME 強制要求之 PBHT 程序，並提出 P91 金屬微觀組織已完美重置為回火麻田散鐵的檢驗證明，CTCI 可以自豪地向業主及極度保守的渦輪設備商，展示具備強大固體力學理論支撐、優異抗潛變冶金特性，以及具備極高安全餘裕的頂級設計方案 ⁹。這種從法規面、力學面到材料微觀面皆無懈可擊的系統設計，將從根本上徹底消除因應力分析不合理、潛變風險過高或是管口負載超標而導致的退件（Rejection）噩夢，確保專案順利推進 ¹²。

八、 結論與工程建議

隨著全球電力系統不可逆地向再生能源與高機動性調峰燃氣機組轉型，現代 CCPP 廠內的高溫高壓蒸汽動力管線正面臨著前所未有、跨越材料極限的嚴峻考驗。本研究報告透過深度剖析 2024-2026 年版 ASME B31.1 與 B31J 最新規範的演算法邏輯，結合固體力學理論、冶金相變機制演化，以及高階應力軟體於 EPC 專案的實務應用，得出以下關鍵性結論與工程實踐指引：

首先，法規演進強制提升了整體管線的設計標準與嚴謹度。ASME B31J 歷史性地廢除了過於簡化且過時的 Appendix D 經驗公式，透過強制解耦應力強度因子（SIF）與持續應力指數（SSI）的物理計算機制，並嚴格限制極厚壁管件（如 4″ XXS P91）的柔性因子 k 必須收斂為 1.0 且 SIF i 收斂為 1.0。這一演算法的重構，徹底封堵了過去在商業軟體中可能導致低估一次應力崩塌風險的演算漏洞。這強烈要求 EPC 應力工程師必須摒棄對局部管件虛幻柔性放大的依賴，轉而以更精確、更具宏觀視野的系統性立體佈局來處理極端熱膨脹應力。



其次，冷作彎管配合 PBHT 是破解 Type IV 潛變疲勞交互魔咒的唯一解方。在 HL 級燃氣機組高達攝氏 600 度以上且需面臨每日頻繁啟停的極端熱循環操作下，傳統 1.5D 銲接彎頭的細晶熱影響區（FGHAZ）因無可避免的 Laves 相與 Z 相析出劣化，極易在應變集中與熱衝擊的雙重打擊下萌生致命的 Type IV 潛變破裂。3D 或 5D 大半徑冷作彎管透過常溫一體成型的無縫設計，在物理結構上徹底消除了最脆弱的銲接熱影響區；並配合 ASME 規範強制要求的嚴格 N+T 彎後熱處理（PBHT），完美重置並恢復了 CSEF 材料最關鍵的回火麻田散鐵組織。在考量近代 S_f=1895×N^-0.335高斜率疲勞衰減曲線，以及 DNV 規範對銲縫強制疊加 1.35 應力集中係數（SCF）的嚴苛條件下，冷作彎管在長時間服役中展現出壓倒性且無可取代的長期潛變疲勞壽命優勢。

最後，冷彎管的系統性應用是降低 EPC 退件風險與確保旋轉設備安全的策略基石。對於如中鼎工程（CTCI）等承攬國際大型專案的統包巨擘而言，旋轉設備管口負載能否符合 NEMA SM-23 與 API 617 的極端嚴格限制，往往是決定專案成敗的關鍵節點。面對 B31J 規範強制導入後，因演算法修正而導致系統全局剛度評估劇烈上升的「應力衝擊」，冷作彎管技術不僅能以最優雅的幾何流線平滑構建大半徑熱膨脹迴圈，高效疏導並吸收向敏感渦輪機管口傳遞的巨型剛性破壞力；更能透過消除系統內不可預知的脆弱節點，極大化地優化支撐矩陣配置。這為 EPC 企業提供了一份具備嚴謹法規遵循、深厚物理理論保障，且毫無破綻的完美應力分析與管線設計報告，從而徹底斬斷專案遭遇退件重工與設備營運損壞的連鎖災難風險。

綜合上述基於詳實數據、嚴謹三維數學模型與國際最新法規的深度論證，在現代高溫高壓動力管線設計中，全面採用大半徑冷作彎管技術並無縫對接 ASME B31J 應力分析框架，已不再僅是眾多電廠設計選項中的一種替代方案，而是確保次世代高效能、高機動複循環機組得以安全、穩定、且達成數十年長壽命運轉的唯一工程圭臬。
