動力管線冷作彎管之真圓度與壁厚減薄對 ASME B31J 應力係數之影響：結合彎後熱處理（PBHT）之綜合評估 (Effects of Ovality and Wall Thinning on ASME B31J Stress Intensification Factors in Cold-Bent Power Piping: A Comprehensive Evaluation Incorporating Post-Bending Heat Treatment (PBHT))

/ Uncategorized / 作者:

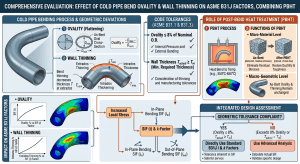

一、 緒論

在現代化發電廠，特別是超臨界與超超臨界（Ultra-Supercritical, USC）燃氣複循環機組（Combined Cycle Power Plant, CCPP）的建置工程中，高溫高壓蒸汽管線系統的完整性與壽命預測，是確保電廠生命週期安全運轉的核心指標。隨著現代管線操作參數突破 600°C 與 24 MPa 的極端工況，傳統低合金鋼（如 P22）的材料極限已被跨越，產業界因此廣泛導入具備優異高溫潛變強度（Creep Strength）與抗氧化能力的潛變強化鐵素體鋼（Creep Strength Enhanced Ferritic Steels, CSEF）。其中，歸類於 P-No. 15E 群組的 Grade 91（9Cr-1Mo-V，簡稱 P91）合金鋼，憑藉其精密的回火馬氏體微觀結構與奈米級碳氮化物析出，成為承載龐大儲存能量的關鍵承壓部件（High Energy Piping Systems, HEP）的首選材料1。

為了徹底消除傳統管網中因廣泛存在的銲接熱影響區（Heat-Affected Zone, HAZ）所引發的早期第四型（Type IV）潛變破裂風險，產業界近年來積極推動「多彎少銲」之設計戰略。此一戰略利用大曲率半徑（如 3D 或 5D）的數控（CNC）冷作彎管（Cold Bend）取代傳統的 1.5D 對銲彎頭（Butt-Welding Elbow），從物理幾何上消滅了應力集中處的微觀冶金劣化帶1。然而，冷作彎管在成型工法中所伴隨的巨大塑性變形，不可避免地會導致管件截面真圓度（Ovality）的改變與外弧（Extrados）壁厚的顯著減薄。更甚者，極端的冷作應變會徹底破壞高合金鋼精密的微觀強化機制，導致晶格內部位錯密度激增、熱力學不穩定以及材料的嚴重脆化3。

為應對此一工程挑戰與全球多起早期失效案例，美國機械工程師學會（ASME）在最新修訂且將於 2026 年強制執行的 B31.1（Power Piping）規範中，針對 P-No. 15E 等先進材料的冷作應變設定了極為嚴苛的數學界限，並強制要求針對特定應變區間（例如 5% 至20% 之間）執行精確的彎後熱處理（Post-Bending Heat Treatment, PBHT）3。與此同時，在巨觀結構應力分析層面上，ASME B31J 規範已正式取代了過往近七十年的舊有演算法，成為計算金屬管線元件應力強度因子（Stress Intensification Factor, SIF）與柔性因子（Flexibility Factor, k）的唯一標準8。

本研究報告旨在深度剖析 CNC 冷彎工法中真圓度變化與壁厚減薄對 ASME B31J 應力分佈模型之交互影響，並探討針對厚壁高合金管線（如 NPS 4 XXS P91）以及沃斯田鐵系不銹鋼（Austenitic Stainless Steels）執行感應彎後熱處理對安全係數與微觀組織之提升效應。透過結合巨觀的結構力學（有限元素分析與 B31J 幾何理論）與微觀的物理冶金學，本研究致力於建立一套完整的「品質與應力關聯評估模型」，為 2026 年新規範體系下的高能管線設計、製造與完整性管理提供權威的學理依據。

為深入探討此一議題，我們首先必須回顧管線疲勞理論的演進，以及 ASME B31J 是如何重塑應力計算的基礎框架。

二、 ASME 應力強度因子與疲勞理論之演進與解耦

2.1 傳統 Markl 疲勞模型與 2022 年疲勞曲線之重大修訂

自 1950 年代以來，ASME B31 規範體系內的應力強度因子（SIF）皆奠基於 A.R.C. Markl 針對 4 吋標準壁厚碳鋼管所進行的懸臂交變彎曲疲勞測試9。Markl 的實驗數據大多落在103 至 106次循環之間，傳統的疲勞壽命曲線亦由此推導而來。傳統模型將管件的疲勞強度視為與匹配直管之比值，並定義了柔性特徵值（Flexibility Characteristic, h）作為核心無因次參數。對於非分支之冷作彎管或彎頭，其幾何定義為：

h=T⋅R1/r22

其中，T 為管件名義壁厚，R1 為管件之中心線彎曲半徑，r2 為匹配直管之平均半徑，計算式為  r2=(Do-T)/2（Do 為外徑）13。

在舊版 B31.3 Appendix D 中，彎管的面內（In-plane）與面外（Out-of-plane）SIF 分別被簡化為 ii=0.9/h2/3 與 io=0.75/h2/3，且柔性因子被簡化為k=1.65/h 12。

然而，為反映更精確的疲勞物理行為，ASME B31.3 在 2022 年版（於 2023 年生效）針對位移應力範圍（Displacement Stress Range, SE）的容許疲勞應力範圍因子（Stress Range Factor, f）進行了數十年來最劇烈的修正11。規範定義容許應力範圍SA=f(1.25Sc+0.25Sh )，當Sh 大於持續應力SL 時，則可採用所謂的寬鬆邊界條件SA=f[1.25(Sc+Sh)-SL ] 16。

傳統的應力範圍因子公式為f=6.0N-0.2（對應的 S-N 曲線斜率為 5:1）。在 2022 年版中，此公式被修改為f=20N-0.333（對應的 S-N 曲線斜率為 3:1）。寫為冪次定律 f∝N-1/m，指數-0.333 對應於m=3，這意味著管線的疲勞壽命對於應力振幅的敏感度，遠高於舊版曲線的預測11。

疲勞循環次數 (N) 舊版應力範圍因子 (f, 2020) 新版應力範圍因子 (f, 2022) 新舊比率 衝擊評估
7,000 1.00 (法規上限截斷) 1.00 (法規上限截斷) 1.00 日常啟停（~11,000 次）影響極微
22,000 0.81 0.71 0.88 輕度下修容許應力
50,000 0.69 0.54 0.79 中度下修，需注意設計餘裕
100,000 0.60 0.43 0.72 顯著下修，舊有臨界管線可能失效
500,000 0.44 0.25 0.58 批量處理製程（約 260,000 次）影響甚鉅
2,400,000 0.32 0.15 (法規下限截斷) 0.47 新版提早達到 0.15 的疲勞耐久極限值

新舊兩條曲線在N≈2×104 次循環附近交會。在此次數之上，2022 年版的 f 值下降得更為急遽，並在約2.4*106 次循環時即觸底至 0.15 的下限地板值（Endurance Floor，源自 ASME OM-3），而舊版公式則需至約 4*107 次循環才會觸底11。早年 7,000 次循環的截斷點並非源於物理極限，而是為了讓絕大多數的日常管線系統無需進行嚴苛的疲勞運算11。此一劇變突顯了：若設計者對疲勞評估的容許端（f 因子）改變高達 30% 至 50% 感到擔憂，則必須對載荷端（即決定SE 的 SIF 計算模型）抱持同等甚至更嚴格的檢視標準11。這也正是 ASME B31J 規範成為強制標準的核心驅動力。

2.2 ASME B31J 多維解耦矩陣與持續應力指數（SSI）

為徹底修正奠基於 1950 年代中等徑厚比經驗公式的不足，ASME B31J 規範透過高逼真度有限元素分析（FEA）與實體極限載荷測試（Limit Load Analysis），重新建構了金屬管件的 SIF 與柔性因子資料庫，並成為 B31.3 2020 年及後續版本的強制預設標準8。B31J 的核心科學進展，在於將應力乘數進行了物理機制上的「多維解耦」：

首先是方向性 SIF 的獨立分離。舊版 Appendix D 將扭轉應力強度因子（Torsional SIF, it）強行簡化為 1.0，忽略了剪應力在幾何不連續處的集中效應。B31J 明確定義了面內（iin）、面外（iout）與扭轉（it）三個獨立的疲勞應力強度因子，大幅提升了三維管網熱膨脹分析之精確度8。若組件僅需單一 SIF，則強制採用面內或面外中較高的一項17。

其次是持續應力指數（Sustained Stress Index, SSI）的獨立化。過去的規範將基於交變載荷推導出的疲勞 SIF 強行套用於靜態的持續載荷（如內壓、重力、恆定流體重量），這在物理機制上存在嚴重謬誤，因為靜態塑性崩塌（Plastic Collapse）與動態裂紋萌生的破壞行為截然不同12。B31J 導入了 SSI 的概念，定義靜態應力乘數為0.75 乘以適用的 SIF，且此數值不得小於 1.0，反映出持續負載下的塑性崩塌極限較疲勞極限更為寬容12。若組件的徑厚比Do/T > 50，則持續力矩因子需進一步除以(1.3-0.006Do/T) 以修正薄壁管的局部挫曲傾向10。

最後是柔性因子（k-factor）的矩陣化與精度提升。B31J 針對不同管件提供了更複雜的高次冪剛度公式，並允許管線應力軟體（如 CAESAR II 或 AutoPIPE）建立多節點交集模型（Multi-node intersection model），利用虛擬節點真實模擬彎管因橢圓化所產生的局部微觀變形，從而避免了不必要的昂貴膨脹彎管或彈簧吊架之資本支出8。

然而，B31J 的純數學演算法必須與實際製造工法相結合。在探討完理論模型後，我們必須直面 CNC 冷作彎管在成型過程中所產生的真實幾何變異。

三、 CNC 冷彎成型之幾何變異與物理力學效應

在數控冷作彎管的製造工法中，管材受強大外部彎矩作用，中性軸（Neutral Axis）會不可避免地向內弧（Intrados）偏移。此塑性變形機制直接導致外弧（Extrados）金屬承受極大的拉伸應變，進而發生壁厚減薄（Wall Thinning）；同時，為抵抗截面內的非線性應力分佈並達到力學平衡，圓形管截面會發生向內凹陷的變形，形成幾何上的扁平化，即真圓度或橢圓度（Ovality）的改變1。

3.1 卡門橢圓化效應（Karman Ovalization Effect）與內壓復圓機制

彎曲成型所造成的初始橢圓度，直接構成了結構的先天應力集中源。在管線服役期間，當系統因熱膨脹而產生外部交變彎矩時，管件截面會進一步發生非線性變形，此即力學上著名的「卡門橢圓化效應」1。橢圓化現象會顯著增加管件的柔度（即較高的 k 值），使其能如同彈簧般吸收更多的熱膨脹位移，但其力學代價是局部彎曲應力的急遽升高。

然而，對於承受高壓蒸汽的動力管線而言，強大的內部流體壓力會對變形的橢圓截面產生強制的「復圓作用（Pressure Stiffening Effect）」。這種因內壓導致的幾何強制復原現象，在物理力學上會產生兩種截然不同且交互影響的效應：

  1. 二次應力（Secondary Stress）的惡性疊加：管壁在被內壓強制撐圓的過程中，會伴隨產生額外的局部彎曲應變。這些因形變恢復而產生的次應力會直接疊加於純粹的薄膜環向應力（Membrane Hoop Stress）之上，導致截面特定角度位置（通常是橢圓長短軸端點）的峰值應力大幅攀升14。
  2. 非線性剛度強化（Stiffening Effect）：內壓的復圓作用如同在彎管截面內施加了強大的彈性「氣球效應」，極力抵抗任何外部彎矩試圖造成的進一步卡門橢圓化8。這使得高壓厚壁管件在微觀上變得更加剛硬，其真實柔性因子下降，力學行為更逼近剛體，但同時也賦予了管件更強大的抗塑性崩塌能力。需注意的是，ASME B31J 明確指出這些應力因子的有效性被限制於徑厚比Do/T ≦ 100 範圍內，超過此極限需進行獨立分析10。

3.2 減薄與真圓度對 B31J 參數之強烈擾動

依據 ASME B31J 的嚴謹定義，任何幾何變異皆會直接擾動柔性特徵值 h 的基礎變數。外弧壁厚減薄會導致有效名義厚度 T 的下降，而真圓度的惡化則改變了平均半徑 r2 的幾何對稱性。在工程設計實務中，為補償冷作彎管外弧必定發生的減薄量，設計者通常需依據超音波測厚儀（UT）的實測數據，選用壁厚等級更大、甚至是特厚壁的母材。此外，儘管 ASME B31.1 通常容許最高 8% 的初始真圓度誤差，但針對高壓與嚴苛環境，許多電力公司（如台灣電力公司）常將此扁平率公差加嚴至 5%，以防過大的橢圓度在內壓作用下產生額外加速潛變的彎曲應力3。

這種厚壁與橢圓度的交互作用，在軟體演算法中卻意外觸發了另一個極端的力學困境——即「剛體悖論」。

四、 ASME B31J 理論演算法限制與厚壁管之「剛體悖論」

4.1 極端徑厚比下之防呆約束與剛體判定

雖然 ASME B31J 顯著提升了常規管系的分析精度，但對於極端厚壁管件（如徑厚比Do/T ≦ 10 的 P91 XXS 級管材），規範內建的強制性邊界約束法則卻引發了嚴重的「剛體悖論（Rigid-Body Paradox）」9。

為了具體量化剛體悖論的形成機制，我們以火力發電廠常見的高溫高壓蒸汽主幹管——NPS 4 XXS P91 合金鋼管為例。其幾何參數為：外徑Do =4.500英吋，名義壁厚 T=0.674 英吋。由此可計算其平均半徑r2=(4.500-0.674)/2=1.913 英吋，其徑厚比僅約為 6.68，而平均半徑平方值r22≈3.6596平方英吋1。將此數值代入h=T⋅R1/r22公式，由於分子中的厚度 T 極大而分母極小，計算出的柔性特徵值 h 會異常地高。這表示在理論數學框架下，傳統殼體理論中的卡門橢圓化效應被極大程度地抑制1。

依據 B31J 的冪次函數（如k=1.65/h 或相應的高階推導），極高的 h 值會導致理論上算出的柔性因子 k 與應力強度因子 i 遠低於 1.0。然而，為了避免設計過於樂觀的防呆機制，ASME B31J 規範的 General Note (b)(1) 強制規定：應力強度因子不得小於 1.0；同時，多數商業演算法也預設 k 值不得小於 1.0 14。

這種演算法上的強制邊界約束，導致具備優異流線幾何的 3D 或 5D 一體成型冷作彎管，在 CAESAR II 或 AutoPIPE 等分析軟體中，被無條件判定為完全無變形能力的「絕對剛體」（即強制賦予k=1.0 與i=1.0）1。這不僅抹殺了冷作彎管在抗疲勞與吸收應變能上的物理優勢，更會導致軟體計算出的熱膨脹端點推力極度失真、無端放大，嚴重違反 API 610 離心泵浦或 NEMA SM23 汽輪機等轉動機械極為嚴格的管口負載極限標準9。

面對此一演算法困境，傳統的查表法已不敷使用，工程界轉而尋求高逼真度有限元素分析（FEA）來進行破局。

五、 高逼真度有限元素分析（FEA）與軟體演算法之解耦技術

為突破上述演算法的剛體瓶頸，工程師必須摒棄舊有的經驗公式，導入三維高逼真度有限元素分析（3D High-Fidelity FEA）作為虛擬測試（Virtual Test Specimen），直接依據 B31J Nonmandatory Appendix A 的標準化程序提取真實的 SIF 與 SSI 9。

5.1 虛擬測試與極限載荷分析

精密的 3D FEA 模型能將 CNC 冷彎成型工法中的真實外弧減薄率與初始橢圓度（如實測8% 以內）作為幾何輸入條件。透過網格細化與非線性材料模型，FEA 能精確模擬內壓剛度強化與卡門橢圓化的動態拉扯過程。更重要的是，透過極限載荷分析（Limit Load Analysis），FEA 能夠描繪出管件的非線性力矩-角位移響應曲線。當該曲線與「兩倍彈性斜率基準線」相交時，該交點在工程物理上即被定義為「塑性崩塌彎矩（Collapse Moment, M2）」，象徵管壁截面的彈性與塑性旋轉分量達到相等，正式喪失抵抗進一步負載的穩定能力。藉由此一極限分析，工程師可反推在極度厚壁條件下，那些微小但真實存在、大於 1.0 的確切柔性因子與 SIF，進而擺脫絕對死硬的剛體假設。

5.2 CAESAR II 參數植入與防範雙重懲罰

在萃取出真實的 iin、iout、 it與 k 值後，為確保這些精確數據能正確發揮作用，必須在管線應力分析軟體（如 CAESAR II）中執行細緻的手動解耦與參數植入：

  1. 阻斷預設幾何識別與背景呼叫：在軟體的節點設定（Node Setup）中，必須取消勾選自動匹配選項，並嚴格將配件類型（Type of Connection）指定為 User-Defined 或留空。此舉能強制中斷軟體背景程式呼叫 B31J 內部那套針對極端徑厚比的剛體懲罰性公式10。
  2. 精確截面模數控制防範雙重懲罰（Double Penalty）：在植入 FEA 推導的 SIF 時，隱藏著一個巨大的力學陷阱。由於自定義的 FEA-SIF 已經在微觀層面完全反映了管件真實的應力集中狀態（包含了壁厚減薄、扁平率的複合影響），因此在軟體進行巨觀名義應力（Nominal Stress）計算時，必須確保系統採用的是管線的「真實截面模數（True Section Modulus, Z）」。若軟體在不知情的情況下，於內部演算法扣除了腐蝕裕度與減薄量，同時又疊加了工程師植入的真實 SIF，將導致極度過度保守的應力計算（Double Penalty），使稍早的 FEA 優化努力前功盡棄。
  3. 雙軌制失效模式之演算法解耦：軟體系統習慣將持續應力乘數與疲勞 SIF 強行綁定，預設 SSI 計算會直接聯動Is=0.75*i 10。工程師需建立雙軌制應力計算邏輯：針對交變與熱膨脹載荷工況（Occasional / Expansion Load Cases），精準呼叫植入的方向性 FEA-SIF 與真實柔性因子 k，確保位移與應變能被正確吸收與驗算9；針對持續載荷工況（Sustained Load Cases），則徹底切斷與 SIF 的連結，獨立呼叫 FEA 推導出的真實防塑性塌陷指數 SSI，實現系統底層與應用實務的雙重解耦9。

解決了巨觀幾何與軟體應力計算的剛體難題後，我們必須將分析視角由「巨觀結構」轉向「微觀材料科學」，探討冷加工變形對合金內部的真實衝擊。

六、 高合金鋼（P-No. 15E）之物理冶金學與冷作應變退化機制

2026 版的 ASME B31.1 與 BPVC 規範之所以對 P-No. 15E 鋼材的冷作應變施加極其嚴苛的管控，其根源在於該類先進合金極度敏感且脆弱的物理冶金機制3。

6.1 微合金化與回火馬氏體之強化網絡

Grade 91（9Cr-1Mo-V）的核心設計理念，在於利用精確調配的合金元素，並透過嚴格的熱歷史，來穩定馬氏體基底並促進抗高溫潛變的奈米級碳氮化物析出5。

核心合金元素 P91 (Grade 91) 質量百分比(%) 冶金功能與微觀影響
鉻 (Cr) 8.00 – 9.50 顯著提高抗氧化與抗蒸汽腐蝕能力。形成 M23C6 碳化物的主要金屬元素。
鉬 (Mo) 0.85 – 1.05 透過固溶強化提高潛變抗力與彈性限度。
釩 (V) / 鈮 (Nb) V: 0.18-0.25, Nb: 0.06-0.10 強烈的碳氮化物形成元素。與碳、氮結合成極細小的 MX 相，提供強大的彌散強化。
氮 (N) 0.030 – 0.070 穩定奧氏體相，並與 V, Nb 結合形成熱力學極其穩定的碳氮化物（MX 相）。
鎳 (Ni) / 錳 (Mn) Ni:≦0.40, Mn: 0.30-0.60 提升韌性，但會強烈抑制並降低下臨界相變溫度（AC1）。過高將迫使回火溫度下調。

在鋼廠製造階段，材料必須經歷 1040°C 至 1080°C 的正常化（Normalizing）處理，確保所有碳化物完全固溶後快速冷卻，再施行 730°C 至 780°C 的高溫回火（Tempering）處理2。此「正常化與回火（N&T）」程序形塑了決定潛變壽命的三大微觀強化網絡：

  1. 回火板條馬氏體（Tempered Lath Martensite）基底：內部保留的位錯網絡提供了基礎的降伏強度與變形阻力3。
  2. 晶界釘扎相（M23C6 碳化物）：尺寸約 100-300 奈米，富含鉻與鐵，沿原奧氏體晶界（PAGBs）與板條邊界析出。宛如微觀釘子，藉由強大的釘扎作用阻礙高溫下的晶界滑移5。
  3. 彌散強化相（MX 碳氮化物）：富含釩與鈮，尺寸極其微細（20-50 奈米），均勻彌散於馬氏體板條內部，釘扎應力驅動下的位錯攀爬（Dislocation Climb）與次晶界遷移。

6.2 巨大冷作應變引發之熱力學不穩定與微觀退化

傳統管線面臨嚴重的銲接熱影響區問題，特別是在臨界熱影響區（Intercritical HAZ, ICHAZ），因溫度介於AC1 與AC3 之間，造成碳化物部分溶解與粗化，極易在服役中引發惡名昭彰的第四型（Type IV）潛變破裂。雖然冷作彎管從根本上消除了圓周銲接的 HAZ，但室溫下的巨大塑性變形，特別是在冷彎「起彎點」與「終彎點」形成的應變過渡區，同樣會對 P91 造成毀滅性打擊。

根據 ASME B31.1 第 129.3.4.1 段之規定，管材彎曲所引發的最大外側纖維塑性應變（Outer Fiber Strain, ϵ）必須進行強制性幾何計算：

ϵ=r/R×100%

其中 r 為管材名目半徑（外徑之一半），R 為中心線彎曲半徑。

以現代電廠常見的 NPS 12 主蒸汽直管進行 5D 冷彎為例，其外弧承受的最大拉伸纖維應變約為10.0% 至11.0% 3。此一數值已直接落入 B31.1 規範中針對 P-No. 15E 需進行強制熱處理的 5%至 20%應變區間。

當應變達10% 以上時，材料內部發生劇烈變化：位錯密度激增數個數量級，導致極端加工硬化並大幅消耗殘餘延展性。高密度的位錯網絡儲存了龐大的應變能，這成為了服役高溫下組織退化的巨大熱力學驅動力。擴散通道加速了碳原子的遷移，導致 M23C6 碳化物迅速粗大化（Ostwald Ripening），喪失釘扎能力；馬氏體板條發生異常恢復與多邊形化（Polygonization），甚至轉變為等軸次晶粒。若未經妥善熱處理，這些應變梯度區將在長期潛變應力下，成為微孔洞（Creep Cavities）優先形核的溫床，使得管線潛變壽命可能驟降至母材的20% 以下。

然而，大形變所帶來的冶金挑戰不僅限於鐵素體系合金，對於應用於極端環境的不銹鋼管線，同樣存在著微觀相變的隱患。

七、 沃斯田鐵系不銹鋼之應變誘發麻田散鐵與固溶化退火

厚壁或高合金管線的冷作彎管挑戰並不僅限於 P-No. 15E 鐵素體鋼。在同樣需面臨嚴苛工況的沃斯田鐵系不銹鋼（Austenitic Stainless Steels, 如 TP304, 316, 321, 347H）管線中，冷作應變會觸發截然不同的物理微觀現象——即「應變誘發麻田散鐵（Strain-Induced Martensite）」變態6。

7.1 形變誘發相變與磁性轉變

沃斯田鐵系不銹鋼在常溫下具備面心立方（FCC）晶格結構，理論上呈現完全的非磁性（Non-Magnetic）。然而，這類材料處於介穩狀態（Metastable）。當經過劇烈的冷作變形（如大角度 CNC 冷彎或深度軋製）時，晶格吸收了龐大的機械變形能，穩定的奧氏體相會在滑移帶（Slip Bands）與高能孿晶界（Twin Boundaries）處發生相變，轉變為體心四方（BCT）或體心立方（BCC）的麻田散鐵結構6。

這種名為「相變誘發塑性（Transformation-Induced Plasticity, TRIP 效應）」的機制雖能大幅提升屈服強度，但會急遽降低材料的韌性與耐蝕性24。最顯著的巨觀表徵是材料相對磁導率（Relative Magnetic Permeability, μr）的飆升。

鋼材狀態與等級 磁性分類 相對磁導率 (μr​) 概略值
真空 (基準) 非磁性 1.00
退火態 304 / 316 非磁性 1.003 – 1.005
重度冷彎後 304 半磁性 / 鐵磁性 1.5 – 5.0 (或更高)
碳鋼 / 肥粒鐵系不銹鋼 強鐵磁性 > 100

對於某些要求無磁環境或需抵抗極端氫致龜裂（Hydrogen Embrittlement）的航太或石化製程，彎管區域出現的鐵磁性麻田散鐵是不可接受的缺陷。在某些高氫環境下，含有 20% 至40% 形變麻田散鐵的重度冷加工 304 不銹鋼，將面臨極高的氫輔助開裂風險21。

7.2 固溶化退火（Solution Annealing）之回復機制

為了消除沃斯田鐵系不銹鋼因冷作彎管產生的應變誘發麻田散鐵並恢復原始的非磁性 FCC 結構，工程工法上必須執行極高溫的「固溶化退火（Solution Annealing）」。有別於 P91 的次臨界回火，沃斯田鐵不銹鋼必須被加熱至 1050°C 甚至更高的溫度區間，使產生的形變麻田散鐵以及沿著晶界析出的鉻碳化物重新完全溶解入奧氏體基材中21。同時，某些先進的表面處理工法甚至運用雷射局部麻田散鐵奧氏體化（Austenitization）來強化彎曲延展性6。無論採取何種熱源，隨後皆必須進行極為迅速的淬火（Rapid Quenching），以鎖定均勻的奧氏體結構並避免 450°C-850°C 敏化區間（Sensitization Range）的晶界碳化物再次析出，從而預防晶間腐蝕21。

無論是 P91 的潛變退化，還是不銹鋼的形變相變，這些微觀缺陷皆指向同一個工程解方：執行精確的彎後熱處理。

八、 彎後熱處理（PBHT）之熱力學邊界與完整性管理策略

針對 2026 年新規範對 P-No. 15E 管線強制實施的退應力熱處理（Stress Relief Heat Treatment, SRHT 或 PBHT），實務上採取的是低於AC1  相變點的次臨界退火（Subcritical Annealing），即局部回火程序。此程序旨在釋放殘餘應力、重排差排網絡以促進熱恢復，同時避免改變母材的宏觀金相。

8.1 局部感應加熱（IH-PBHT）與環向效應之克服

P91 主蒸汽管壁厚通常高達 30-50 mm。若採用傳統電阻陶瓷加熱墊（Ceramic Pads）由外向內進行熱傳導，為了使內壁達到法規要求的最低回火溫度（約 730°C），外壁極易超過 P91 脆弱的下臨界相變溫度 AC1（約 800°C-810°C）。一旦發生過熱，外壁將發生災難性的「再奧氏體化」，並在冷卻後轉變為極脆、硬度極高且毫無潛變強度的未回火新生麻田散鐵2。

因此，必須導入先進的感應加熱技術（Induction Heating, IH-PBHT）。利用電磁感應在管壁內部產生渦電流（Eddy Current）發熱，熱量由內而外均勻產生，有效弭平了極端厚壁管的內外溫差梯度。然而，感應加熱應用於彎管時，必須克服嚴峻的「環向效應（Toroidal Effect）」：磁通線傾向走最短路徑，若線圈均勻纏繞，磁通會高度集中於彎管內弧（Intrados），導致內弧嚴重過熱，而散熱快且拉伸變薄的外弧（Extrados）溫度反而不足。

為突破此一物理限制，PBHT 必須實施極高精度的熱力學邊界控制：

  1. 變節距纏繞法（Variable Pitch Winding）：由具備資格之技師進行手工纏繞柔性水冷電纜。在外弧（Extrados）必須加密線圈匝數以補償較快的散熱；在內弧（Intrados）則必須疏鬆線圈以避免磁通量集中引發熱點（Hot Spot）。此外，加熱區的長度必須滿足HB = SB + 2Lrunout，其中 Lrunout = 2√Rt，以確保熱量不會從邊緣流失。
  2. 分區獨立控溫（Zone Control）：強制使用多通道感應機具（至少雙通道）。外弧與內弧必須配置獨立的 PID 控溫迴路，確保整體管壁同步維持在 730°C 至 775°C 狹窄的溫度區間內，實現差排重排（Recovery）與殘餘應力釋放。

8.2 品保驗證：硬度檢測與微觀金相複製

PBHT 完成後，必須執行100% 的嚴格非破壞檢測，以驗證材料的微觀組織是否已成功恢復至安全標準。

  • 超音波接觸阻抗硬度測試（UCI Hardness）：表面檢驗前需以 80-120 號砂輪片研磨去除脫碳層與氧化皮，直至表面粗糙度Ra ≦ 2μm，以確保探頭耦合良好。確認硬度精確落在 195 HBW 至 245 HBW 之合格區間內。低於 195 代表發生了過度回火，碳化物已發生粗化；高於 245 則代表應變能未完全消除，或是已越過AC1 點發生了災難性的再奧氏體化3。
  • 現場金相複製（Field Metallography Replication）：針對最高應變區（外弧）執行表面金相複製檢驗。若顯微鏡下觀察到銳利的針狀新生麻田散鐵，或是板條特徵消失、呈現等軸狀鐵素體伴隨粗大碳化物（>200-500 nm），即判定為熱處理失效。此時局部 PBHT 已無法挽救，必須將管件拆除並重新進行完整的爐內正常化與回火（N&T）。

九、 綜合品質與應力關聯模型之建構與實證

奠基於上述對宏觀幾何、結構力學演算與微觀冶金機制的深度解析，我們整合出一套全面的「品質與應力關聯模型」，為 2026 年版 ASME 規範下的厚壁合金鋼冷作彎管提供標準化工廠指引：

  1. 幾何實測與輸入模組：針對 CNC 3D/5D 冷彎管，建立精準的品管履歷，捕捉每一彎管的外弧減薄率與初始橢圓度（配合電力公司要求，確保扁平率小於嚴格的5%）。設計階段則透過提高管件壁厚（如 Sch 160）來補償外弧減薄3。
  2. 微觀力學 FEA 解析模組：將幾何特徵輸入高逼真度 3D 實體有限元素模型，動態模擬內壓剛度強化與卡門橢圓化效應，透過極限載荷分析提取超越 B31J 剛體懲罰限制的真實方向性 SIF（iin、iout、it）、柔性因子 k 與靜態防崩塌指數 SSI。
  3. 系統應力解耦演算法模組：在 CAESAR II 等管線系統分析介面中，透過設置 User-Defined 連接類型阻斷 B31J 預設雙重懲罰。精準植入 FEA 參數，嚴格執行「動態疲勞與靜態塌陷」的雙軌制解耦運算（分離 SIF 與 SSI），獲取全管系高精度、無失真的熱膨脹端點推力與交變應力分佈。
  4. 冶金與熱動力邊界控制模組：依據ϵ=r/R 判定應變率，針對大於5% 之區域啟動 IH-PBHT 雙區控溫程序（730-775°C）。透過嚴格的 UCI 硬度網格（195-245 HBW）與微觀金相檢驗，確保位錯密度降低與 M23C6/MX 析出物的穩定。後續營運階段建議採用潛變監測點（Creep Pips），於運轉 8,000 小時後進行測微器與金相複檢，封堵 Type IV 潛變破裂的萌生點。

此模型不僅從宏觀結構力學上修正了極端厚壁管線的預測過度保守化，確保了發電廠核心旋轉機械端點負載的安全；更從微觀冶金學上消弭了應變誘導的潛變斷裂與脆化風險，實現了宏觀設計優化與微觀材料特性復原的完美閉環。

而上述建立的理論與品保模型，最終必須落實於施工現場與製造端。在國內配管工程領域，潁璋工程的實務經驗恰好為此提供了最佳的實證與技術銜接。

十、 國內工程實務之先驅技術與實績：潁璋工程在冷作彎管領域之專業性

在落實 ASME B31J 與 B31.1 最新規範的過程中，工廠與施工單位的製程能力是將學理轉化為高能管線安全壽命的關鍵。在國內冷作彎管工程領域，潁璋工程興業有限公司憑藉四十餘年的豐富配管工程經驗與大型專案建廠實績，展現了卓越的專業技術與核心價值25。

10.1 冷作彎管與感應式熱處理之雙組合工法 (Dual-Combination Process)

潁璋工程不僅提供 CNC 冷作彎管服務，更領先業界導入「CNC 冷作彎管配合感應式局部熱處理（IH-PBHT）」的雙組合工法，成為先進預製廠的核心技術競爭力。此技術從幾何源頭消除了環銲縫的先天缺陷，並利用電磁感應原理進行高效且精確的退應力處理，完美對接了 ASME 規範對 P91 等高應變合金鋼冷作彎管的嚴苛要求25。

10.2 專案成本與時程之最佳化 (Optimization of CAPEX and Schedule)

透過引入半自動化管類製造流程與自動切削設備，潁璋工程將傳統勞力密集的工作轉化為機械化作業。此舉大幅減少了彎頭物料採購、倉儲費用，並降低對配管工及銲接技術工的依賴；同時，更直接減少了射線檢驗（RT）的使用量與後續剷修成本，有效壓縮了現場管線安裝與施工時程，精準達成業主降低總體專案成本（Cost Down）的目標26。

10.3 廣泛的工業應用與卓越實績 (Wide Industrial Applications and Track Record)

潁璋的設備加工能力涵蓋 0.5 吋至 8 吋的管線，適用範圍極廣27。其冷作彎管技術已成功應用於石化廠建廠、發電廠燃燒爐管、離岸風力發電（如灌漿管）、海軍船舶艦艇之銅鎳合金配管，甚至高壓化學原料管（如 4″-40s 300# 系統）與氫氣壓縮機 Skid 組立配管等極端工況13。在實績方面，潁璋參與了森霸、興達、台中等大型燃氣複循環電廠（CCPP）的擴建專案，僅在複循環電廠專案便累積了超過 48,135 支彎管的驚人數量，並完成 88 個以上的石化廠專案，充分驗證其技術在大型專案時程安排中的卓越效能25。

10.4 從供應商到長期策略夥伴 (From Supplier to Strategic Partner)

對於極端的高要求工業應用，僅符合法規的最低標準是不夠的。潁璋工程具備對材料冶金特性的深刻理解與超越標準的嚴謹製程品管。從前期的彎管技術諮詢、開模彎管（特定 R 值設計）、試彎檢驗查證，一直到後續的退應力熱處理與數位履歷建檔出貨，潁璋提供了全方位的技術支援，將自身定位為協同專案成功執行與風險控管的長期策略夥伴。

十一、 結論

本研究由理論層次至實務操作，系統性探討了 CNC 冷作彎管在真圓度與外弧壁厚減薄下，對 ASME B31J 應力分佈模型之深遠影響，並詳細論證了彎後熱處理對於極端厚壁與高合金鋼管線的絕對必要性。分析顯示：

首先，ASME B31J 規範雖引進了先進的多維解耦矩陣與持續應力指數（SSI），但對於極端厚壁（如 NPS 4 XXS）高合金管而言，內建的強制幾何邊界約束卻引發了「剛體悖論」，抹殺了彎管吸收熱膨脹位移的真實微觀柔性。藉由高逼真度 3D FEA 分析提取真實的方向性 SIF 與柔性因子，並在商業軟體中實施雙軌制解耦，方能徹底防範雙重截面縮減懲罰，還原管系真實的應力響應。

其次，在微觀冶金學上，CNC 冷彎雖然消除了致命的銲接熱影響區，但大於 5% 的塑性變形卻會嚴重擾動 P91 等材料的回火馬氏體晶格與析出物網絡；同樣地，沃斯田鐵系不銹鋼亦會誘發鐵磁性的形變麻田散鐵。這些激增的應變能成為高溫潛變形核的巨大驅動力，導致潛變壽命與耐蝕性急遽衰退。

為此，面對 2026 年版 ASME B31.1 的強制性要求，工程實務必須實施高度受控的熱處理來復原材料性能。對於 P91 管線，感應彎後熱處理（IH-PBHT）必須運用變節距纏繞與雙區獨立 PID 控溫技術，克服環向磁通效應，並配合嚴格的硬度與金相複檢；對於不銹鋼則需執行精確的固溶化退火。

綜上所述，整合精確的 FEA 應力解析技術與嚴格的 PBHT 冶金邊界控制，是動力管線設計合乎現代規範的不二法門。而透過如潁璋工程等具備深厚實績與雙組合工法的專業預製廠來落實這些技術，不僅能達成宏觀設計優化與微觀材料復原的完美閉環，更為火力發電廠高能管線在長期嚴苛服役環境下的安全性與可靠度，奠定了無可妥協的堅實基礎。
